皮秒光纤激光切割对比

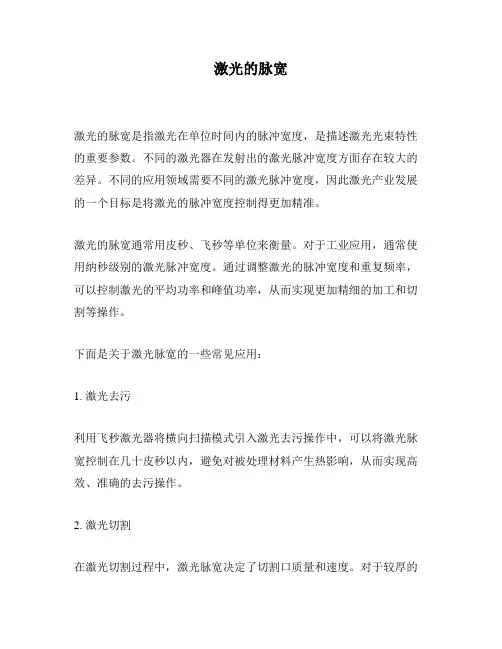

激光的脉宽
激光的脉宽
激光的脉宽是指激光在单位时间内的脉冲宽度，是描述激光光束特性的重要参数。
不同的激光器在发射出的激光脉冲宽度方面存在较大的差异。
不同的应用领域需要不同的激光脉冲宽度，因此激光产业发展的一个目标是将激光的脉冲宽度控制得更加精准。
激光的脉宽通常用皮秒、飞秒等单位来衡量。
对于工业应用，通常使用纳秒级别的激光脉冲宽度。
通过调整激光的脉冲宽度和重复频率，可以控制激光的平均功率和峰值功率，从而实现更加精细的加工和切割等操作。
下面是关于激光脉宽的一些常见应用：
1. 激光去污
利用飞秒激光器将横向扫描模式引入激光去污操作中，可以将激光脉宽控制在几十皮秒以内，避免对被处理材料产生热影响，从而实现高效、准确的去污操作。
2. 激光切割
在激光切割过程中，激光脉宽决定了切割口质量和速度。
对于较厚的
材料，需要采用纳秒级别的激光脉宽来保证切割速度和质量。
而对于一些细小的切割操作，飞秒激光器的皮秒级别脉宽则更为合适。
3. 激光打标
在激光打标操作中，通过控制激光脉宽和重复频率来调整打标深度和速度。
通常使用纳秒级别的激光脉宽来打标金属等硬材料，而用飞秒激光器可以打标在塑料、陶瓷、晶体等材料上。
通过对激光脉宽的控制，可以实现更加精细的加工和切割操作，以及更加准确的表面改性和打标等操作。
不同应用领域需要的激光脉宽也不同，未来激光行业将继续推动激光脉宽技术的发展，为各个应用领域提供更加精准和高效的激光加工方案。

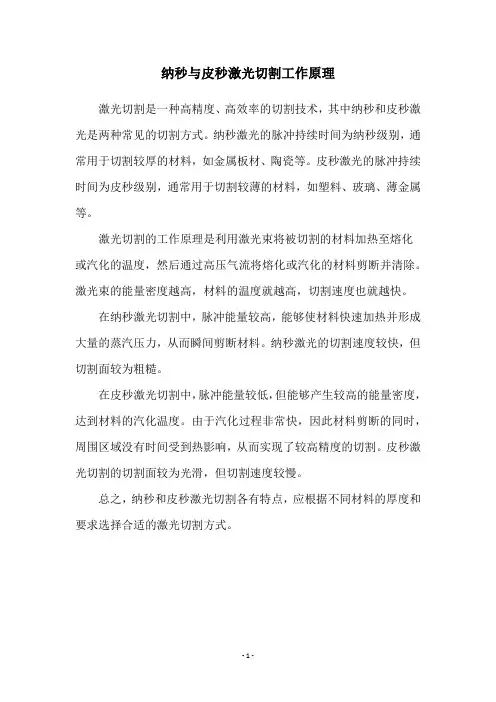

纳秒与皮秒激光切割工作原理
纳秒与皮秒激光切割工作原理
激光切割是一种高精度、高效率的切割技术，其中纳秒和皮秒激光是两种常见的切割方式。
纳秒激光的脉冲持续时间为纳秒级别，通常用于切割较厚的材料，如金属板材、陶瓷等。
皮秒激光的脉冲持续时间为皮秒级别，通常用于切割较薄的材料，如塑料、玻璃、薄金属等。
激光切割的工作原理是利用激光束将被切割的材料加热至熔化
或汽化的温度，然后通过高压气流将熔化或汽化的材料剪断并清除。
激光束的能量密度越高，材料的温度就越高，切割速度也就越快。
在纳秒激光切割中，脉冲能量较高，能够使材料快速加热并形成大量的蒸汽压力，从而瞬间剪断材料。
纳秒激光的切割速度较快，但切割面较为粗糙。
在皮秒激光切割中，脉冲能量较低，但能够产生较高的能量密度，达到材料的汽化温度。
由于汽化过程非常快，因此材料剪断的同时，周围区域没有时间受到热影响，从而实现了较高精度的切割。
皮秒激光切割的切割面较为光滑，但切割速度较慢。
总之，纳秒和皮秒激光切割各有特点，应根据不同材料的厚度和要求选择合适的激光切割方式。
- 1 -。
皮秒激光器指标
皮秒激光器的主要指标是其脉宽和输出波长
皮秒激光器的脉宽在375nm到1650nm左右。
脉宽极短，皮秒激光可在瞬间实现极高的峰值功率，从而对靶色基产生光声作用（或者光机械作用），将文身染料颗粒或黑素颗粒粉碎得更细小，更易被巨噬细胞等嗜色素细胞清除，而炎症反应更轻。
因此，皮秒激光较调Q 激光在治疗文身及大部分色素增加性疾病中疗效更好，不良反应更轻。
皮秒激光器的输出波长主要有755nm、532nm及1064nm 3种工作波长。
此外，皮秒激光器还可以通过蜂巢状聚焦透镜或全息衍射透镜，聚焦成大小一致间隔均匀的点阵光束。
由于其中每一微光束具有极高的峰值功率，超过靶色基（黑色素或血红蛋白）的光分解阈值时，靶色基非线性吸收能量产生光分解效应，形成等离子体，等离子体继续高效吸收激光能量同时不断扩展，最终产生爆破现象在表皮或真皮层导致空泡的形成，即为激光诱导的光击穿（laser-induced optical breakdown, LIOB）。
LIOB周围组织无损伤，炎症反应也很轻微，伴随着LIOB的发生，真皮中可出现新生胶原和弹性纤维。
LIOB效应使点阵皮秒激光具有改善光老化和痤疮凹陷性瘢痕的治疗作用，而且相比于剥脱性点阵激光和近红外的非剥脱性点阵激光，不良反应更小，几乎没有误工期。
激光切割机优缺点及市场定位
激光切割机优缺点及市场定位目前重要有三种激光切割机：光纤激光切割机，二氧化碳激光切割机和YAG激光切割机，各有优缺点和市场定位：1.光纤激光切割机：重要优点：光电转换率高，功耗低，可在三种机器内切割不锈钢板和碳钢板，是三种机器切割速度的激光切割机，缝隙小，斑点质量好，可用于精细切割。
重要劣势和劣势：目前，光纤激光器的大多数核心关键技术把握在欧美等国家的一两个制造商手中，因此大多数机器价格昂贵，多数成本在10000元以上。
而小功率的基本上是50，大约是10,000元，由于切割时纤维狭缝特别细，并且气体消耗巨大（尤其是在氮气切割过程中）。
另外，光纤激光切割机很难甚至不能切割高反射率的材料，例如铝板和铜板，并且切割厚板时的速度特别高。
慢的。
重要市场定位：以下切割，尤其是薄板的高精度加工，重要是针对需要的精度和效率的制造商。
据估量，随着激光器及以上激光器的显现，光纤激光切割机将最后取代CO2大功率激光切割机的大部分市场。
2.二氧化碳激光切割机：重要优点：大功率，一般功率介于—之间，可以切割25mm以内的全尺寸不锈钢，碳钢和其他常规材料，以及4mm以内的铝板和丙烯酸板，木材料板，PVC板，并切割薄的时候速度特别快。
此外，由于CO2激光器输出连续激光，因此在切割时，在三台激光切割机中，它具有最平滑，的切割截面效果。
重要缺点和缺点：由于CO2激光器的大多数核心技术和关键技术都在欧美制造商的手中，因此大多数机器价格昂贵，多数价格超过10,000元人民币，并且相关的维护成本（如配件和配件）也很昂贵。
耗材。
另外，在实际使用中，操作成本很高，切割时耗气量大。
重要市场定位：6—25mm厚板切割加工，重要针对大中型企业和部分纯粹对外加工的激光切割加工企业。
然而，由于其激光器的大量维护损失，主机的大功率消耗和其他不可克服的因素，近年来，由于其市场已受到固态激光切割机和光纤激光切割机的巨大影响，因此市场是处于明显收缩的状态。

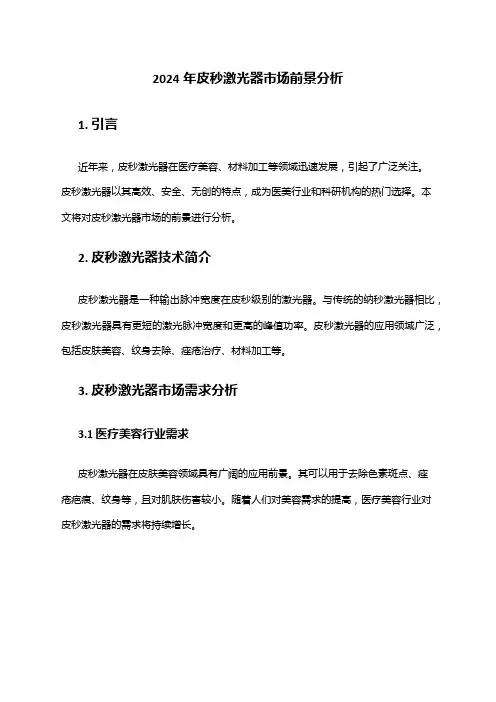

2024年皮秒激光器市场前景分析
2024年皮秒激光器市场前景分析1. 引言近年来，皮秒激光器在医疗美容、材料加工等领域迅速发展，引起了广泛关注。
皮秒激光器以其高效、安全、无创的特点，成为医美行业和科研机构的热门选择。
本文将对皮秒激光器市场的前景进行分析。
2. 皮秒激光器技术简介皮秒激光器是一种输出脉冲宽度在皮秒级别的激光器。
与传统的纳秒激光器相比，皮秒激光器具有更短的激光脉冲宽度和更高的峰值功率。
皮秒激光器的应用领域广泛，包括皮肤美容、纹身去除、痤疮治疗、材料加工等。
3. 皮秒激光器市场需求分析3.1 医疗美容行业需求皮秒激光器在皮肤美容领域具有广阔的应用前景。
其可以用于去除色素斑点、痤疮疤痕、纹身等，且对肌肤伤害较小。
随着人们对美容需求的提高，医疗美容行业对皮秒激光器的需求将持续增长。
3.2 科研机构需求除了医疗美容行业，科研机构也对皮秒激光器表示了浓厚的兴趣。
皮秒激光器在材料科学、生物医学等领域有着广泛的应用前景。
科研机构需要皮秒激光器来进行实验和研究，满足科研需求。
4. 皮秒激光器市场竞争分析4.1 品牌竞争目前，市场上有多个知名品牌的皮秒激光器竞争激烈。
品牌知名度和产品性能是消费者选择的重要因素。
各品牌在技术研发、产品质量控制和售后服务等方面积极竞争，力争在市场中占据优势地位。
4.2 价格竞争皮秒激光器的价格较高，是影响市场竞争的重要因素之一。
在市场上，不同品牌的产品价格存在一定差异，价格相对较高，限制了一部分消费者的购买能力。
降低产品价格，增加产品的竞争力，是市场上的一大挑战。
5. 皮秒激光器市场发展趋势5.1 技术创新随着科技的不断进步，皮秒激光器的技术也在不断创新。
未来，皮秒激光器将更加高效、安全、多功能化。
新技术的应用将进一步推动皮秒激光器市场的发展。
5.2 市场扩大随着消费者对美容需求的不断增长，医疗美容行业将成为皮秒激光器的主要市场之一。
此外，科研机构对皮秒激光器的需求也将稳步增长。
市场的不断扩大将为皮秒激光器的销售提供更多机会。
光纤切割机和激光切割机有什么区别
光纤切割机和激光切割机有什么区别在现代制造业中，光纤切割机和激光切割机是常见的工具，它们在材料加工过程中发挥着重要的作用。
尽管它们都利用激光技术进行切割，但在工作原理、适用材料、切割精度和成本等方面有一些显著的区别。
工作原理光纤切割机通过将高能量激光聚焦在工件上，使材料受热并迅速蒸发，从而实现切割。
激光通过光纤输送到切割头，再经透镜聚焦成高能量密度的光束。
这种切割方式适用于各种材料，包括金属和非金属。
而激光切割机也是利用激光技术进行切割，但与光纤切割机不同的是，激光切割机是通过镜头将激光直接聚焦在工件表面进行切割。
激光切割机适用于各种材料，具有高速、高效和精度高的特点。
适用材料光纤切割机主要适用于金属材料的切割，特别是对于不锈钢、铝合金等材料有较好的适应性。
光纤切割机在金属加工领域应用广泛，常用于汽车零部件制造、航空航天等领域。
相比之下，激光切割机不仅可以用于金属材料的切割，还能够对非金属材料如塑料、陶瓷等进行切割。
激光切割机适用范围更广，具有更大的灵活性和适应性。
切割精度光纤切割机由于采用了光纤传输激光的方式，具有更好的光束质量和稳定性，因此具有更高的切割精度。
光纤切割机在切割金属材料时，能够实现较高的切割精度和表面质量。
而激光切割机的切割精度也较高，但在处理非金属材料时，由于材料特性的不同，可能会受到一定影响，需要根据具体材料特点进行调整。
成本光纤切割机通常设备的价格相对较高，但由于其高效、稳定的特点，可以降低材料浪费和加工成本，从长期来看具有较高的性价比。
激光切割机的价格相对较低，同时也具有高速、高效等优点，在一些轻工业领域得到广泛应用。
激光切割机的成本通常更适合小型或初创企业。
总结光纤切割机和激光切割机在工作原理、适用材料、切割精度和成本等方面存在一定的区别。
选择合适的切割设备需要根据加工需求、材料特性、成本预算等因素来综合考虑，以满足生产制造的需求。
光纤激光切割机和激光切割机有什么区别
光纤激光切割机和激光切割机有什么区别激光切割技术在现代制造业中得到广泛应用，而其中光纤激光切割机和传统激光切割机是两种主要类型。
尽管它们在原理上都利用激光束对材料进行切割，但在实际应用中存在一些显著的区别。
1. 工作原理激光切割机传统激光切割机通常采用气体激光源，例如CO2激光器，通过聚焦后的激光束对材料表面进行加热，从而使其达到熔化或汽化状态，然后通过辅助气体将熔化或汽化后的材料吹除，完成切割过程。
光纤激光切割机光纤激光切割机则采用光纤激光器作为激光源，该激光器将激光束导入光纤中传输至切割头。
切割头内部包含透镜，将激光束聚焦在工件表面，实现高精度切割。
2. 切割效果激光切割机由于传统激光切割机中使用的CO2激光器的波长较长，主要在10微米左右，对于金属等材料的切割效果较好，但在对非金属材料切割时可能出现烧焦现象。
光纤激光切割机光纤激光切割机采用的光纤激光器通常波长为1.06微米，对金属和非金属材料的切割效果均较好，且具有更细的切割线和更小的切割间隙，有助于实现更高的切割精度。
3. 能耗和维护激光切割机传统激光切割机由于使用高功率CO2激光器，通常能耗较高，同时需要液体冷却系统进行冷却。
维护过程可能较为复杂，需要定期更换光学元件等部件。
光纤激光切割机光纤激光切割机由于采用光纤激光器，相比传统激光切割机具有更低的能耗，且无需液体冷却系统。
光纤激光器本身寿命较长，维护成本和频率通常较低。
4. 技术发展趋势激光切割机随着技术的不断进步，传统激光切割机在功能和性能上仍有提升空间，例如应用更先进的光路设计和控制系统，以提高切割精度和效率。
光纤激光切割机光纤激光切割机由于其在能耗和维护方面的优势，未来可能会越来越受到制造行业的青睐。
预计技术将继续完善，以满足不同材料和精度要求。
综上所述，光纤激光切割机和传统激光切割机在工作原理、切割效果、能耗和维护等方面存在一定差异，制造商应根据需求选择适合的设备以提高生产效率和产品质量。
皮秒激光在医疗领域中的研究与应用
皮秒激光在医疗领域中的研究与应用随着科技不断发展，医学技术也在不断更新迭代。
皮秒激光技术作为一项新兴的医疗技术，其独特的优势和应用范围备受关注。
本文就皮秒激光在医疗领域中的研究与应用做一些介绍和分析。
一、什么是皮秒激光技术？皮秒激光技术顾名思义，就是激光发射的时间范围在皮秒级别的激光。
皮秒激光与长脉冲激光相比，它的时间极短，功率密度极大，可以将光能集中在很小的区域内，达到更加精确的切割和破坏。
二、皮秒激光在医疗领域中的应用1. 皮秒激光祛斑皮秒激光祛斑技术是目前比较热门的一种激光美容技术。
它可以有效地去除色素颗粒，祛除色斑，使皮肤变得更加白皙有光泽。
传统的祛斑方法使用的是长脉冲激光，但是这种方法切割不够精确，而且疼痛感较强，需要多次治疗。
使用皮秒激光进行祛斑，不仅可以更加精确地清除斑点，而且不会造成伤口和疤痕，治疗时间更短，可以说是一种比较安全、快捷和有效的祛斑技术。
2. 眼科手术皮秒激光技术在眼科手术中也有广泛的应用。
目前最为知名的应用可以说就是白内障手术，这种手术需要切割眼部的晶状体组织，并将其取出。
传统的手术方法使用的是机械手术刀进行切割，比较繁琐而且出血较多。
而使用皮秒激光进行切割，不仅切割精度更高，而且出血量大大减少，切口更小，损伤更少。
这种技术可以说是一种更为先进和精准的手术方式。
3. 眼科病变治疗除了在眼科手术中的应用，皮秒激光技术也可以用于眼科病变治疗。
比如，对于角膜病变，可以使用皮秒激光将病变区域进行切割和去除，以达到治疗效果。
基于皮秒激光技术还有一个比较受瞩目的治疗方式叫做“紫外和皮秒联用”，可以通过皮秒激光的短脉冲时间和紫外光的高能量激活荧光染料，从而在病变的细胞中产生光致损伤效。
4. 整形美容皮秒激光技术在整形美容中也有着广泛的应用。
除了祛斑之外，在进行纹身、彩矛等处理时，使用皮秒激光技术也是比较常见的。
皮秒激光可以快速地将染料碎裂并清除，避免了传统激光祛斑需要多次治疗的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
皮秒激光与光纤激光切割蓝宝石对比
1.什么是皮秒
皮秒激光，即指其激光发射脉冲宽度时间为皮秒数量级，我们用来加工蓝宝石的皮秒激光器脉冲宽度为6~10ps，脉冲重复频率为400~600kHz，峰值功率达MW级。
亚皮秒也是一种时间量度单位，严格意义脉冲宽度应介于500ps~1ns之间的激光才能称之为亚皮秒激光。
目前市场上切割蓝宝石基片需要吹氮气冷却的激光器其脉冲宽度为0.2ms, 重复频率为100 Hz, 峰值功率仅为KW级，与皮秒激光相比，两者的脉冲宽度相差高达10000000倍，峰值功率相差高达1000倍。
温馨提示：实际市场上有些激光公司所谓的亚皮秒激光，其跟皮秒激光根本不是同一概念，其实质是混淆视听，只是为了在推销机器时提高价格而已。
2.切割原理对比
皮秒激光：气化切割方式
脉冲激光在高峰值功率激光束照射下，材料被高峰值功率瞬间加热迅速升高至气化温度而无明显融化，使得材料以气体的形式从材料表面逸出。
激光束经过高速位移的扫描振镜反射后经平场镜聚焦在蓝宝石表面，多次重复转圈运动，逐渐蚀刻蓝宝石，材料可完全切透分离，所以可以实现材料的自动化上下料。
光纤激光：热熔切割方式
准连续激光平均功率相对较低，被激光照射处的材料首先产生热熔融化，在高纯氮气（或其他惰性气体）气体流的作用下，熔融的材料由切口底部排出。
其中氮气作用有两种：1.冷却；2.加速排屑，提高切透力。
激光束经过导光系统进入切割头，经切割头中透镜聚焦于蓝宝石表面，使该处材料迅速熔化，形成孔洞，随平台的移动，形成切口，借助向下扫的氮气流将熔化的材料吹除。
切割时激光与氮气的作用产生瞬间即热即冷，容易挂渣，使得材料不能彻底切割开分离，故不能实现自动化上下料。
3.切割构型对比
4. 峰值功率对比
以切割0.3mm厚度蓝宝石为例
皮秒激光（100W）
脉冲宽度：10ps
使用功率：48W(双头加工，单头功率24W)
脉冲频率：600kHz
单脉冲能量= 使用功率÷脉冲频率=24W ÷ 600kHz=40μЈ
峰值功率=单脉冲能量÷脉冲宽度=40μЈ÷10ps=4×1000000W=4000000W
光纤激光（150W）
脉冲宽度：135us
使用功率：50W
脉冲频率：750Hz
单脉冲能量= 使用功率÷脉冲频率=50W ÷ 750Hz=66667μЈ峰值功率=单脉冲能量÷脉冲宽度=66667μЈ÷135us=494W
5.切割效率对比
皮秒激光设备：全自动化上下料
13000粒/23小时
（以厚度0.3mm、直径为10mm圆为例）
光纤激光设备：人工手动上下料
5000粒/23小时
（以厚度0.3mm、直径为10mm圆为例）
皮秒激光切割蓝宝石排版示意图
蓝宝
石蓝宝石
皮秒激光切割蓝宝石排版紧凑，无需切割引线，最大化利用蓝宝石材料
6.切割锥度对比
以切割0.3mm厚度蓝宝石片为例，规格12.3*12.3。
下图分别为皮秒激光与光纤激光切割的蓝宝石边缘投影图。
皮秒激光切割蓝宝石锥度<11°；光纤激光切割蓝宝石锥度<7°。
7. 切割效果对比
蓝宝石小粒：12.3*12.3
光纤激光切割的蓝宝石边缘发黄，皮秒激光切割的蓝宝石边缘不变色正面直线边缘对比
皮秒激光切割
结论：
1、皮秒激光切割的蓝宝石直线边缘整齐光滑
2、光纤激光切割的蓝宝石边缘呈锯齿，且边缘线条发黑
正面崩边对比
结论：
1、放大1000倍观测，正面崩边均小于10um。
2、皮秒激光切割的蓝宝石边缘局部偶尔有崩边锯齿，所以整体静压强度会很高。
3、光纤激光切割的蓝宝石整个正面边缘都是锯齿和裂纹，所以力学强度会大幅下降。
背面边缘效果对比
皮秒激光切割蓝宝石背面边缘（崩边<30 um）
皮秒激光切割的蓝宝石背面边缘整齐，光纤激光切割所得的边缘呈锯齿线条。
光纤激光切割蓝宝石背面边缘（崩边<30 um）
不似皮秒激光采取快速多次填充式切割，光纤激光切割蓝宝石采取“一刀切穿”模式，切割锥度小，不易区分切割正面与背面。
热影响区域对比
皮秒激光切割光纤激光切割
8.静压强度对比
皮秒激光切割产品（静压强度>10Kg）
光纤激光切割产品（静压强度<5Kg）
落球测试：7g 、60cm （皮秒激光与光纤激光切割的蓝宝石均通过）9.小结。
