CAD初始绘图环境设置
CAD初始设置绘图环境设置
绘图环境设置基本步骤：
1.命令: units（UN） 单位及方向控制对话框
2.命令:LIMITS
重新设置模型空间界限:
指定左下角点或 [开(ON)/关(OFF)] <0,0>: 0,0
指定右上角点 <420,297>: 59400,42000 以A2图面大小为例
在当前的“模型”或布局选项卡上，设置并控制栅格显示的界限。
指定左下角点或 [开(ON)/关(OFF)] <当前>: 指定点，输入 on 或 off，或按 ENTER 键
左下角点:指定栅格界限的左下角点。
指定右上角点 <当前>: 指定点或按 ENTER 键
打开:打开界限检查。当界限检查打开时，将无法输入栅格界线外的点。因为界限检查只测试输入点，所以对象（例如圆）的某些部分可能会延伸出栅格界限。
关闭:关闭界限检查，但是保持当前的值用于下一次打开界限检查。
3.命令F7: <栅格 开>
4.命令F9：<捕捉 开>
5. Opionst (OP) ：选项设置 设置图面颜色等参数
6.命令: '_zoom 设置范围缩放
指定窗口的角点，输入比例因子 (nX 或 nXP)，或者
[全部(A)/中心(C)/动态(D)/范围(E)/上一个(P)/比例(S)/窗口(W)/对象(O)] <实时>:
_e 正在重生成模型。
7.命令: ltscale
输入新线型比例因子 <1.0000>: 100
用于图形中所有对象的线型比例因子的更改。修改线型的比例因子将导致重生成图形。
8.命令: dimscale
输入 DIMSCALE 的新值 <1>: 100
初始值: 1.0000
设置应用于标注变量（用于指定尺寸、距离或偏移量）的全局比例因子。
同时还影响具有 LEADER 命令的引线对象。
使用 MLEADERSCALE 缩放通过 MLEADER 命令创建的多重引线对象。
0.0 将根据当前模型空间视口和图纸空间两者之间的比例计算出一个合理的默认值。如果当前处于图纸空间或模型空间，但未使用图纸空间的特征，则该比例因子为 1.0。
>0 将计算出比例因子，使文字大小、箭头大小以及其他按比例缩放的距离均按它们的字面值进行打印。
DIMSCALE 不影响测量的长度、坐标或角度。 使用 DIMSCALE 控制标注的全局比例。但是，如果当前标注样式是注释性的，则 DIMSCALE 将自动设置为零并且标注比例由 CANNOSCALE 系统变量控制。使用注释性标注时，不能将 DIMSCALE
设置为非零值。
9.命令: mirrtext
输入 MIRRTEXT 的新值 <0>: 0
仅需要 0 或 1.
默认情况下，镜像文字、属性和属性定义时，它们在镜像图像中不会反转或倒置。文字的对齐和对正方式在镜像对象前后相同。如果确实要反转文字，请将 MIRRTEXT 系统变量设置为 1。
10.命令: attdia
输入 ATTDIA 的新值 <0>: 0
初始值: 0
控制 INSERT（插入块） 命令是否使用对话框来输入属性值。
11命令: ai_selall
正在选择对象...完成。 0 发出命令提示
1 使用对话框
CAD2013教程
第一课：
一：设置CAD绘图环境
1. 切换工作空间（右下角齿轮）
2. 打开工具栏方法（在任何一工具栏右键鼠标）
3. 设置绘图单位，快捷键UN,或格式菜单下的单位,选择mm
4. 设置选项对话框，快捷键op
1． 显示光标大小为100%；
2． 图形窗口显示滚动条取消；
3． 用户系统配置，绘图区域中快捷菜单去掉；
二：执行命令的方法：
1. 直接单击工具栏；
2. 通过菜单栏执行命令；
3. 通过命令行输入命令；确认命令三种方法：空格、鼠标右键、回车键
4. 选择集中，把用SHIFT键加选打开；
三：CAD选择物体
1． 窗口选择（从左到右，完全在窗口内）。删除DELETE
2． 交叉选择（从右到左，有接触即可以选择）
3． 按住键盘shift键，加选或减选；
四：缩放视图
1． 滑轮键，按住滑轮可平移；
2． 快捷键 Z 键，输入 0.1x a代表显示全部对象；
五：绘图面板
1． 实线 L键
2． 画斜线 @长度
3． 园 C键 ctra+a全选，Esc键取消
4． 画矩形 @长，宽
5． 偏移：O（先输入需要偏移的距离回车后再选取所需要偏移的对象，再指定偏移的方向）；
6． 旋转：RO（先选取对象回车，然后再指定一个旋转的基准点，再输入所需要选装的角度，正的角度向上，负的角度向下）
7． 打断：快捷键BR
总结：
1、 每次操作时都要输入命令，进行人机对话：
鼠标右键另一个功能，操作完后点击鼠标右键可以重复上述命令；
2、 必须命令输入到命令行后面两个点下；
3、 输入命令后必须执行命令；
4、 选择里面的程序执行程序；
5、 按提示操作

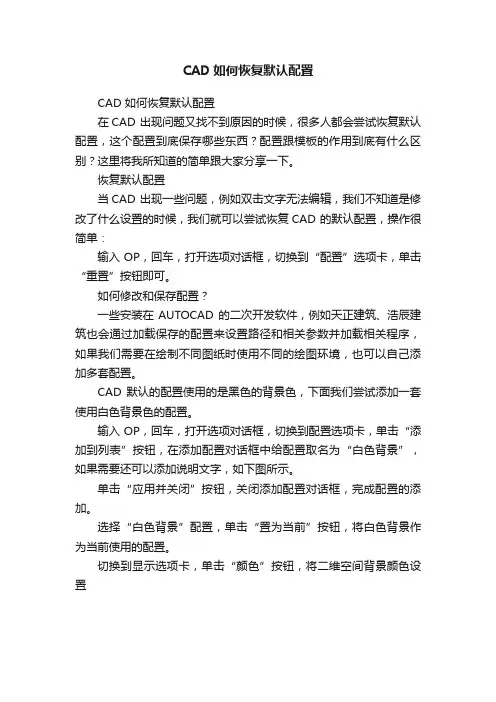

CAD如何恢复默认配置
CAD如何恢复默认配置
CAD 如何恢复默认配置
在CAD 出现问题又找不到原因的时候，很多人都会尝试恢复默认配置，这个配置到底保存哪些东西？配置跟模板的作用到底有什么区别？这里将我所知道的简单跟大家分享一下。
恢复默认配置
当CAD 出现一些问题，例如双击文字无法编辑，我们不知道是修改了什么设置的时候，我们就可以尝试恢复CAD 的默认配置，操作很简单：
输入OP，回车，打开选项对话框，切换到“配置”选项卡，单击“重置”按钮即可。
如何修改和保存配置？
一些安装在AUTOCAD 的二次开发软件，例如天正建筑、浩辰建筑也会通过加载保存的配置来设置路径和相关参数并加载相关程序，如果我们需要在绘制不同图纸时使用不同的绘图环境，也可以自己添加多套配置。
CAD 默认的配置使用的是黑色的背景色，下面我们尝试添加一套使用白色背景色的配置。
输入OP，回车，打开选项对话框，切换到配置选项卡，单击“添加到列表”按钮，在添加配置对话框中给配置取名为“白色背景”，如果需要还可以添加说明文字，如下图所示。
单击“应用并关闭”按钮，关闭添加配置对话框，完成配置的添加。
选择“白色背景”配置，单击“置为当前”按钮，将白色背景作为当前使用的配置。
切换到显示选项卡，单击“颜色”按钮，将二维空间背景颜色设置
CAD制图步骤与技巧(实用版)
CAD制图步骤与技巧
打开CAD，会不会？打开了CAD接下来就开始绘图啦!~绘图前要做什么准备呢，如果是绘简单图（那种几横几笔）就不用准备什么了，如果绘制的是复杂工程图呢,我们就要好好准备一下：
一 、取得要绘制的样品所有尺寸（不管要绘什么东西，尺寸一定要其全）.
二 、建图层：图层相当于几张透明纸一样，它们的关系既独立又关联；想想看,分别在每张透明纸绘图会有什么样的效果，如果其中有一张不要了拿走就是了.
CAD里面有个默认图层，0图层。我们可以再建实线图层、辅助线图层、中心线图层、标注图层等等，建图层最好设置颜色和线型来进行区分.
技巧：图层除了可以设置颜色和线型来区分，还有三个很好用的工具：
锁定:当图层被锁定时，可显示,可以绘图,可做当前图层，但不可以修改任何对像。
冻结：当图层被冻结时,不显示,不可以绘图，不可以做当胆图层，不可以做任何修改.
开关：当图层被关掉时，不显示，可以绘图,可以做当前图层，不可以修改，但可以用参数删除。
好好运用上面方法,包你绘图事半功倍。
三、图层都设置好了，再下来找绘图的定位点、绘制中心线和一些辅助线。
四、接着就开始绘图了，绘图时要注意善用图层.
五、图绘完了，打上标注，并对一些特殊部位做一些解释说明。
六、校对图形。
七、没问题的话就可以出图了。
小技巧：
一、常用快捷键（＊后面是快捷键命令全称）
注意:使用这些快捷键的前提条件一定要把CAD里面的“Windows标准加速键”打开，默认为开。如果不行你可以输入OP命令→用户系统配置→Windows标准加速键→在前面打个√就OK了→确定。
二、常用标注命令
DLI：（直线标注） DAL:（对齐标注）
DRA：（半径标注)
DDI：（直径标注） DAN：（角度标注）
DCE：(中心标注）
DOR：（点标注) LE：（快速引出标注）
AutoCAD基础知识
AutoCAD
第一章 基础知识
一、Computer Aided Designd------CAD
二、启动CAD
1、双击桌面CAD快捷方式
2、程序>AUTOdesk>AutoCAD
三、CAD窗口的基本组成
1、标题栏：显示版本信息、文件路径及文件名
2、下拉菜单栏：共有11个主菜单：
2.1 带有小三角形标志的菜单命令：绘图--圆
2.2 激活相应对话框的菜单命令：格式--文字样式
2.3 直接操作的菜单命令：视图—重画
3、工具栏：把光标移动到某个图标，稍停片刻即在该图标一侧显示相应的工具提示，同时在状态栏中显示对应的说明和命令名。单击该图标可以启动相应命令。
3.1、绘图区顶部：
标准工具栏
样式工具栏
对象特性工具栏
图层工具栏
3.2、绘图区左侧：
绘图工具栏
3.3、绘图区右侧：
修改工具栏
绘图次序
（右击工具栏空白处可选择，CTRL+0可除去工具栏）
4、绘图区
4.1 十字光标
4.2 坐标系图标：视图---显示---UCS图标---开（UCS有时用来作坐标标注用: 输入“UCS”——输入“M”（移动）——选择矩形的中心为新的UCS原点）
4.3 布局标签：模型与布局（两者之间可进行转换）
4.4 修改绘图区的背景（屏幕菜单）：工具---选项---显示
5、命令窗口：F2；可用上下键来调用曾输入过的命令
6、状态栏：位于屏幕最下方，包括了坐标显示及绘图辅助工具（单击控制功能开关）
7、滚动条及光标
四、配置绘图环境
4.1 设置初始绘图环境：格式/单位（ddunits或units）
关于角度的概念：顺时针为负，逆时针为正
4.2 设置系统参数：工具/选项/系统
4.3 设置绘图参数：格式/图形界限、limits（on/off：使绘图边界有效或无效；动态输入角点坐标）
五 图层的操作
5.1 建立新图层：layer; 格式/图层；图标
5.2（线条颜色、线型、线宽）
中望CAD设置
第2章 中望CAD设置
本章要点
启动对话框的使用
文件管理
定制中望CAD 2010绘图环境
设置图形范围、绘图单位
中望CAD坐标系统
每个人的工作性质、环境，所属专业均不相同，要使中望CAD满足每个人的要求，习惯，应对中望CAD进行必要的设置。
本章的内容，对于初学者可能有点枯燥，请耐心学下去，当然，也可暂时放一放，先从绘图开始学习。也可以在老师或有经验的同事的帮助下，进行必要的设置。这里相当于学骑自行车，骑车的初学者，上下车较难，而骑上车，往前骑行相反容易掌握，所以往往是初学者由别人扶上车，再往前骑行。
启动对话框的使用
启动中望CAD 2010或建立新图形文件时，系统出现中望CAD 2010屏幕界面，并弹出一个启动对话框，如图2-1所示。利用该对话框，用户可以方便地设置绘图环境，让用户以多种方式开始绘图。

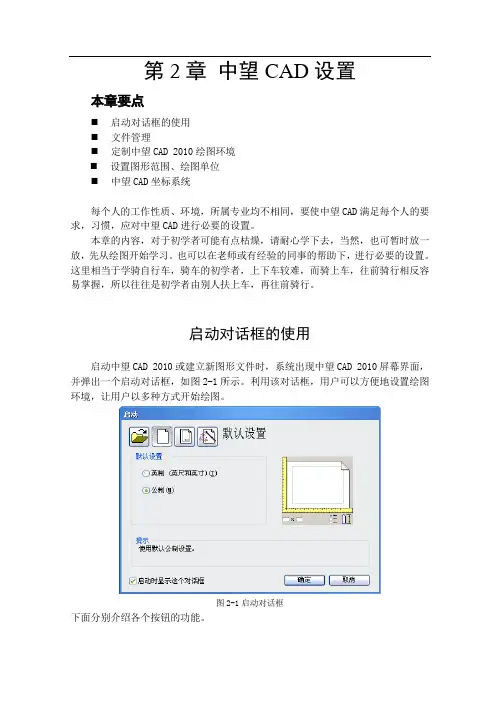

图2-1启动对话框
下面分别介绍各个按钮的功能。
打开一幅图
当用户单击图2-1所示的启动对话框中的按钮时，系统弹出一个如图2-2所示的对话框。如果在对话框右边预览中没有图形，要勾选对话框中的“使用预览”。
用户可以直接点取选择文件列表框下的文件名，单击确定按钮，打开已经存在的图样；或点取浏览按钮，系统将弹出如图2-3所示的选择文件对话框，在该对话框中可选取已有图样，并在其上开始绘图。例如：在图2-3中，选中中望CAD下面的Sample子目录中名为的图形，在对话框右边预览中将可以浏览该图形，然后点取打开按钮，以后就可以在此图样上继续绘图和编辑。
图2-2 打开图形
图2-3 通过浏览选择文件
使用缺省设置
当用户单击图2-1所示的启动对话框中的按钮时，中望CAD 2010将让用户使用缺省的绘图环境开始绘制新图，如图2-4所示。该对话框中的默认设置框中有两个单选框：英制（英尺和英寸），公制（毫米）。用户选择其中一项后，单击确定按钮，即可开始绘制新图形。

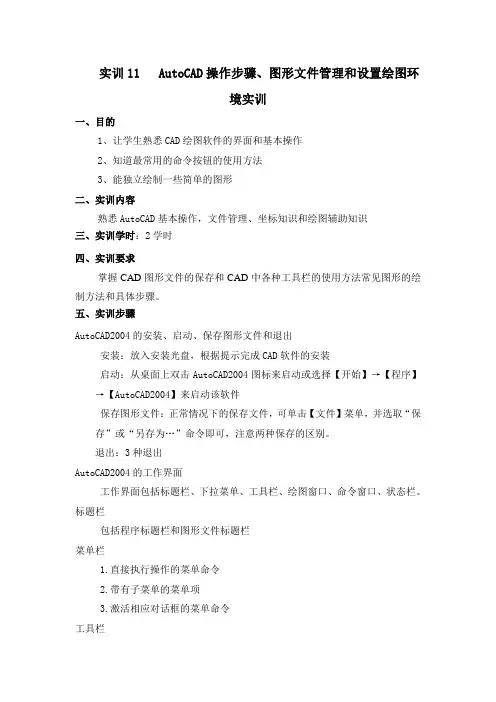

实训11AutoCAD操作步骤、图形文件管理和设置绘图环境实训(精)
实训11 AutoCAD操作步骤、图形文件管理和设置绘图环境实训
一、目的
1、让学生熟悉CAD绘图软件的界面和基本操作
2、知道最常用的命令按钮的使用方法
3、能独立绘制一些简单的图形
二、实训内容
熟悉AutoCAD基本操作，文件管理、坐标知识和绘图辅助知识
三、实训学时：2学时
四、实训要求
掌握CAD图形文件的保存和CAD中各种工具栏的使用方法常见图形的绘制方法和具体步骤。
五、实训步骤
AutoCAD2004的安装、启动、保存图形文件和退出
安装：放入安装光盘，根据提示完成CAD软件的安装
启动：从桌面上双击AutoCAD2004图标来启动或选择【开始】→【程序】→【AutoCAD2004】来启动该软件
保存图形文件：正常情况下的保存文件，可单击【文件】菜单，并选取“保存”或“另存为…”命令即可，注意两种保存的区别。
退出：3种退出
AutoCAD2004的工作界面
工作界面包括标题栏、下拉菜单、工具栏、绘图窗口、命令窗口、状态栏。
标题栏
包括程序标题栏和图形文件标题栏
菜单栏
1.直接执行操作的菜单命令
2.带有子菜单的菜单项
3.激活相应对话框的菜单命令
工具栏 包括：标准工具栏、对象特性工具栏、绘图工具栏、修改工具栏
绘图区
又称为工作区，是显示、绘制、和编辑图形的区域
命令窗口
命令窗口用于输入命令、显示命令的提示信息以及AutoCAD的反馈信息
注意：在执行AutoCAD命令时，命令窗口中会即时显示相应的操作提示，这对用户完成操作十分有用
状态栏
状态栏位于AutoCAD窗口的底部，其左侧用于显示光标的坐标位置，其右侧是各种辅助绘图的工具按钮。单击这些按钮可以打开或关闭这些绘图辅助工具。
AutoCAD2004的基本操作
命令输入方式
[整理版]CAD图框标题栏
图框和标题栏的绘制
一、设置绘图环境
1．定单位
利用 “Units”命令或在下拉菜单“格式”中选择“图形单位”选项进行重
新设置，激活命令后将出现“图形单位”对话框，利用它可进行单位制设置。
2．定图幅 在下拉菜单“格式”中选择“图形界限”，或者直接在命令行输入“Limits”
命令，AutoCAD 在命令行提示：
指定左下角点<0.0000,0.0000>:(直接回车或在此处输入绘图极限的左下角点的
坐标
指定右上角点 <420.0000,297.0000>:(在此处输入绘图极限的右上角点的坐
标)。420，297
3.全屏显示
调用 “Zoom”命令 —→ 选择“全部（A）”选项，以使所示
图幅在窗口内全屏显示。
二、绘制图框和标题栏
1.绘制图框
（1）绘制外层细实线框 ① 调用细实线层
②调用“画矩形”命令 —→
从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图” →“矩形（R）”或
从命令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度
(T)/宽度(W)]:（指定对角线一个端点） 0,0
↙ —→③指定另一个角点或 [尺
寸(D)]:（指定对角线另一个端点） 420，297
↙，如图所示。
（2）绘制内层粗实线框
① 调用粗实线层
②调用“画矩形”命令
—→ 从工具条中单
击：“矩形”图标或从
下拉菜单选取:“绘图”
→“矩形（R）”或从命
令行键入：REC ③指
定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（指定对角线
一个端点） 5,5
↙ —→③指定另一个角点或 [尺寸(D)]:（指定对角线另一个
端点） 415，292
↙—→ ④ 如图所示。
2.绘制标题栏
（1）绘制标题栏外框 ① 调用粗实线层
—→ ②调用“画矩形”命令 —→
从工具条中单击：“矩形”图标或从下拉菜单选取:“绘图” →“矩形（R）”或从命
令行键入：REC ③指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度
[讲解]整体厨房CAD制图教程_厨柜绘图教程_家具图_厨柜
整体厨房CAD制图规范
00000000
一、 CAD图的绘图环境：
00000000
A：图层的管理：在主菜单的格式下拉菜单里选择“图层”或点击快捷方式图层工具，在对话框里
点击新建按扭，命名标准层，颜色改为红色，用同样的方法新建管道插座层，颜色改为紫色，再新建说
明层，颜色改为蓝色，然后新建序号层，把颜色改为绿色。最后单击确定按扭。
00000000
B：线型的设置：在主菜单的格式下拉菜单里选择“线型”，在对话框里点击加载按扭，再在线型
框里选用Acad_iso03W100,再点击确定，然后在对话框里下方的全局比例因子选项里改为3—5，最后单
击确定。
00000000
C：文字类型的设置：在主菜单的格式下拉菜单里选择“文字类型“，在对话框里单击新建按扭，
在弹出对话框里键入标准后确定，文字字体里选仿宋_GB2312，再在字体高度里改为80，然后单击应
用，最后点击关闭。
00000000
D：标注样式的设置：在主菜单的格式下拉菜单里选择“标注样式”，在对话框里单击新建按扭，
在弹出对话框里键入标准后点击继续，在下面这个对话框里点击直线和箭头，有下面对话里的颜色和线
型都选用随层，在基线间距栏改为3，在起点尺寸线栏改为20，在起点偏移量栏里改为220，在箭头栏
下方选建筑标准，在下方的箭头大小栏改为30，在圆心标记大小栏里改为10，直线和箭头的设置就可
以了。
00000000
再点击上方的文字按扭，在下面的文字样式选标准，在下面的文字颜色栏里选随层，然后在文字高
度栏输入80，再在下面的从尺寸偏移量改为10，在右边的选项里选中ISO标准，这样文字就设置好了。
00000000
再点上方的调整按扭，在此对话框里下方的尺寸线上方，不加引线选中。
00000000
再点击上方的主菜单，在此对话框里的精度改为80，这样尺寸标注样式就设置好了，最后点击确定，
回到总菜单里，再点击左边对话框里的标准，再点右上方的置为当前，最衙点击关闭。
CAD桥梁制图规定
CAD桥梁制图规定
在桥梁工程领域，CAD 制图是一项至关重要的工作。它不仅是设计师表达设计理念和构思的工具，也是施工人员准确理解和实施设计的依据。为了确保 CAD 桥梁制图的准确性、规范性和可读性，制定一套详细且明确的制图规定是必不可少的。
一、绘图环境设置
1、 单位设置
在 CAD 中，应根据实际需求选择合适的单位，如毫米、米等。同时，要确保单位的精度设置满足桥梁设计的要求，一般来说，长度单位的精度应至少保留到小数点后两位。
2、 图层设置
合理的图层设置有助于提高绘图效率和图纸的清晰度。应根据不同的构件和元素，如主梁、桥墩、桥台、钢筋等，分别创建不同的图层，并为每个图层设置合适的颜色、线型和线宽。例如，主梁图层可以设置为红色、连续线型、线宽 05mm；钢筋图层可以设置为蓝色、虚线线型、线宽 03mm。
3、 字体样式 字体的选择应清晰易读，常用的字体如宋体、黑体等。字体的大小应根据图纸的比例和内容的重要性进行调整，标注文字的高度一般为
3mm 至 5mm。
二、图形绘制
1、 线条绘制
线条应清晰、准确，直线应笔直，曲线应光滑。线条的粗细应根据不同的用途进行区分，如轮廓线应较粗，中心线应较细。在绘制多段线时，应注意线段的连接点是否平滑，避免出现尖锐的拐角。
2、 图形比例
应根据桥梁的实际尺寸和图纸的布局选择合适的比例，常见的比例有 1:50、1:100、1:200 等。在同一图纸中，所有图形的比例应保持一致，以确保尺寸的准确性和一致性。
3、 图形对称
对于对称的桥梁结构，应在绘图时充分利用对称特性，只绘制一半或一部分，然后通过镜像或对称复制的方式完成整个图形，以提高绘图效率。
三、尺寸标注
1、 标注样式 应设置统一的标注样式，包括箭头样式、尺寸线样式、文字样式等。箭头的大小和形状应符合国家标准，尺寸线应与图形线条区分开，文字应水平放置且清晰可读。
2、 标注位置
尺寸标注应放置在清晰、易读的位置，避免与图形线条交叉或重叠。对于较长的尺寸，应分段标注，并在标注线上注明总尺寸。
AutoCAD基础入门第六节-AutoCAD2016绘图环境设置一
AutoCAD基础入门第六节-AutoCAD2016绘图环境设置一
在这里设置的作用暂时不告诉大家，大家先按照我的步骤进行绘图环境的设置。如果你是新手，那么照着我的设置进行设置，如果你是老司机，可以按照你的方法进行设置。这里所有的参数，大家根据使用习惯进行微调。
1，输入OP命令，弹出选项对话框，我们先对自动保存文件位置进行设置，这里建议设置为英文路径，美国的软件，不建议设置为中文的，后期一些小问题就是由于这些原因引起的。如图所示：
自动保存文件位置
2，①，先把配色方案，默认是暗，我这里不作修改，有人喜欢明的可以设置为明。把显示可打印区域和显示图纸背景前面的√去掉。十字光标大小我这里设置为10-15之间。 显示设置一
②，点击颜色，把二维模型空间，图纸/布局，块编辑器颜色统一背景改为黑色。十字光标我这里改为96号色，而且为X/Y/Z轴染色。命令行我改为黑色，文字颜色改为洋红。
显示设置二
3，打开和保存。另存为的版本改为CAD04版本。最近使用的文件数改为13。 打开和保存
4，打印和发布。不作任何设置。
打印和发布 5，系统。切换布局时重生成。
系统
6，用户系统配置。绘图区域中使用快捷菜单。 用户系统配置
7，草图。自动捕捉标记大小。靶框大小。忽略图案填充对象。
8，三维建模。不作任何设置。 三维建模
9，选择集。①，拾取框大小。夹点大小。
选择集设置一
②，点击视觉效果。选择虚线。
选择集二
10，配置。我这里用的是天正建筑2017（T20天正建筑V4.0-试用版），置为当前。如果大家只用CAD同样的选择置为当前即可。这里也可以对所做的设置进行输出保存在自己熟知的文件下，方便下次直接调用。
配置
