高桩码头结构 承载力检测与评估报告
高桩码头上部结构受力特征试验实验报告(河海港航)
高桩码头上部结构受力特征试验实验报告(河海港航)高桩码头上部结构受力特征试验实验报告一、试验目的、要求高桩码头上部结构受力特征试验主要是通过试验了解板梁式高桩码头的组成结构、传力机理，了解在垂直荷载作用下板梁式高桩码头的受力特征，包括纵梁、横梁的受力特征。
1、在垂直外荷载作用下码头#人梁振弦式应变计的频率测试；2、在垂直外荷载作用下码头横梁振弦式应变计的频率测试。
二、试验的基本原理高桩码头是应用广泛的主要码头结构型式之一。
它的工作原理是通过桩台把码头上的荷载分配给桩，桩再把荷载传到地基中。
板梁式高桩码头上部结构主要面板、纵梁、横梁、桩帽和靠船构件组成。
面板、纵梁、横梁均采用连续结构，纵横梁采用不等高的连接方式，横梁搁置在桩帽上。
前门机轨道梁下布置一对双重桩，后门机，轨道梁下布置一对叉桩，中纵梁下布置单亘桩。
靠船掏件采用悬臂梁式。
整个上部构件采用整体连接方式。
垂直方向的荷载，包括上部结构自重力、固定设备自重力、堆货荷载、起重运输机械荷载、铁路荷载等以及分布力和集中力的形式面板→纵梁→横梁→桩基→地基。
1 如图1所示，在边纵梁每一跨下部粘贴 5 个振弦式应变计，自右向左编号为 020到 034，采点箱通道编号也为020到 034。
中横梁每一跨下部粘贴 3个振弦式应变计，自码头后方向码头前沿编号为 000到 008，采点箱通道编号也为 000到008。
图1三、试验设备及仪器主要实验设备与仪器包括:板梁式高桩码头试验模型、振弦式应变计若干套、加载设备及铅块、采点箱与振弦频率仪、计算机。
其中板梁式高桩码头实验模型采用几何比尺5:1 ，模型长，宽。
四、试验步骤1、了解高桩码头结梅组成、传力机制、纵横梁受力特性，熟悉和掌握实验原理与操作方法；2、开启振弦频率仪、计算机电源，打开振弦频率仪的联机软件；3、拨动振弦频率仪的 Ec 功能键，选择 Ec9 命令菜单，进入 100 2点自动扫描自动定时测量状态，再接下 RET 键，开始进行测量； 4、待数据测量完毕后，按动Pr 键，选择Pr8命令菜单，进入串口向计算机送数状态，开始向计算机送入数据； 5、打开联机软件操作菜单，从仪器中接收数据，起始点号选择 000 终止点号选择 034，并角定。

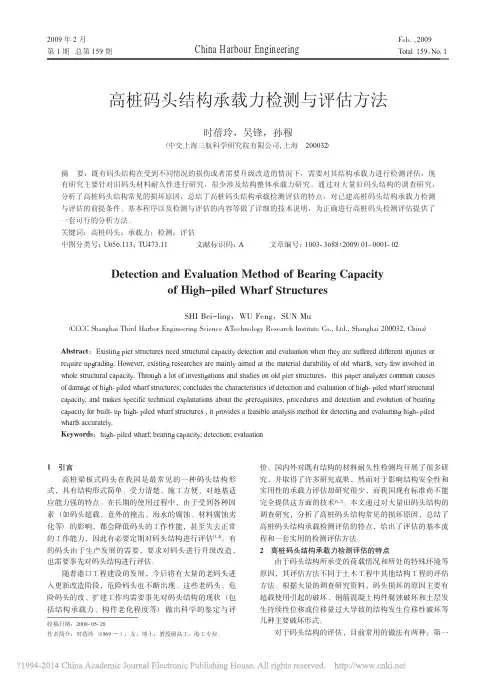

高桩码头结构承载力检测与评估方法_时蓓玲
收稿日期：2008- 05- 28 作者简介：时蓓玲 （1969 — ），女，博士，教授级高工，港工专业。
一套可行的分析方法。
关键词：高桩码头；承载力；检测；评估
中图分类号：U656.113；TU473.11
文献标识码：A
文章编号：1003- 3688（2009）01- 0001- 02
Detection and Evaluation Method of Bearing Capacity of High-piled Wharf Structures
1 引言 高桩梁板式码头在我国是最常见的一种码头结构形
式，具有结构形式简单、受力清楚、施工方便、对地基适 应能力强的特点。在长期的使用过程中，由于受到各种因 素 （如码头超载、意外的撞击、海水的腐蚀、材料腐蚀劣 化等） 的影响，都会降低码头的工作性能，甚至失去正常 的工作能力，因此有必要定期对码头结构进行评估[1-4]。有 的码头由于生产发展的需要，要求对码头进行升级改造， 也需要事先对码头结构进行评估。
安全性评估应按承载能力极限状态验算的结果进行评 估分级；使用性评估应按正常使用极限状态验算的结果进 行评估分级；耐久性评估应根据材料劣化造成的损伤程 度，按不同的耐久性极限状态对项目或构件的使用寿命进 行评估，并考虑维修或修复的难易程度进行评估分级。 4 结语
（1） 本文简要介绍了已建高桩码头结构检测与评估的 基本特点、检测与评估工作的基本程序、现场资料的收集 和码头结构承载力评估，为正确进行现有结构的检测与评 估提供了全面的研究方法。

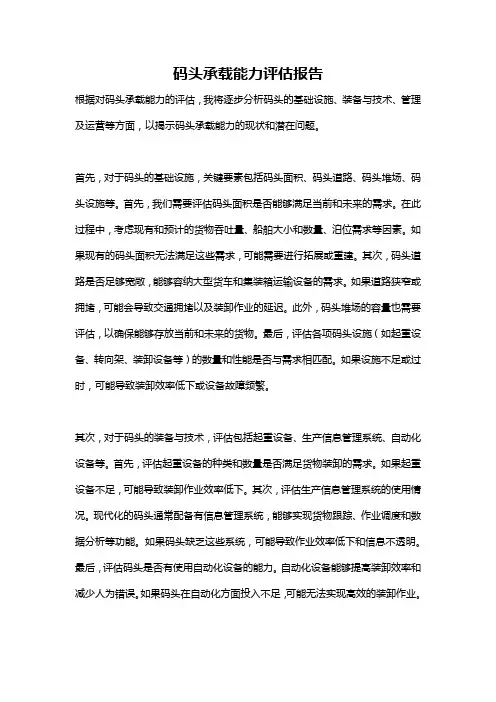

码头承载能力评估报告
码头承载能力评估报告根据对码头承载能力的评估，我将逐步分析码头的基础设施、装备与技术、管理及运营等方面，以揭示码头承载能力的现状和潜在问题。
首先，对于码头的基础设施，关键要素包括码头面积、码头道路、码头堆场、码头设施等。
首先，我们需要评估码头面积是否能够满足当前和未来的需求。
在此过程中，考虑现有和预计的货物吞吐量、船舶大小和数量、泊位需求等因素。
如果现有的码头面积无法满足这些需求，可能需要进行拓展或重建。
其次，码头道路是否足够宽敞，能够容纳大型货车和集装箱运输设备的需求。
如果道路狭窄或拥堵，可能会导致交通拥堵以及装卸作业的延迟。
此外，码头堆场的容量也需要评估，以确保能够存放当前和未来的货物。
最后，评估各项码头设施（如起重设备、转向架、装卸设备等）的数量和性能是否与需求相匹配。
如果设施不足或过时，可能导致装卸效率低下或设备故障频繁。
其次，对于码头的装备与技术，评估包括起重设备、生产信息管理系统、自动化设备等。
首先，评估起重设备的种类和数量是否满足货物装卸的需求。
如果起重设备不足，可能导致装卸作业效率低下。
其次，评估生产信息管理系统的使用情况。
现代化的码头通常配备有信息管理系统，能够实现货物跟踪、作业调度和数据分析等功能。
如果码头缺乏这些系统，可能导致作业效率低下和信息不透明。
最后，评估码头是否有使用自动化设备的能力。
自动化设备能够提高装卸效率和减少人为错误。
如果码头在自动化方面投入不足，可能无法实现高效的装卸作业。
第三，对于码头的管理和运营，评估包括组织结构、资源调配、作业流程和安全管理等。
首先，评估码头的组织结构和人员配备是否合理。
码头需要拥有合适的管理层和运营人员，能够有效地组织和协调各项作业。
其次，评估资源调配的情况。
包括人力资源、设备资源等。
如果资源调配不合理，可能导致作业效率低下和资源浪费。
最后，评估作业流程和安全管理的情况。
作业流程需要科学合理，能够最大限度地发挥各项资源的效益；安全管理需要严格落实，确保作业过程中人员和财产的安全。

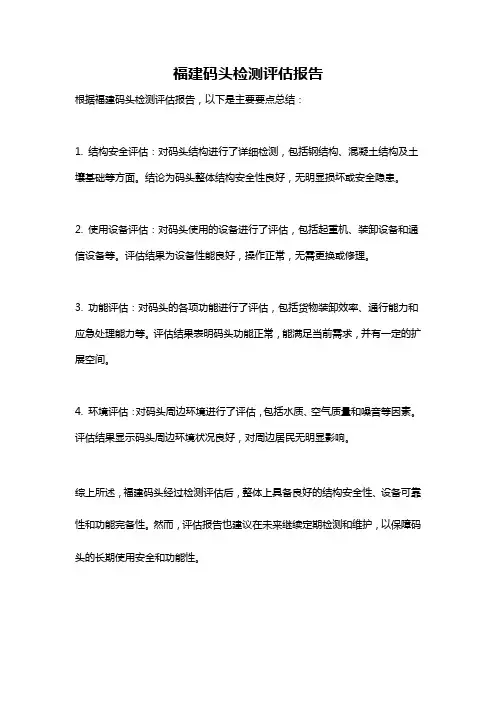

福建码头检测评估报告
福建码头检测评估报告
根据福建码头检测评估报告，以下是主要要点总结：
1. 结构安全评估：对码头结构进行了详细检测，包括钢结构、混凝土结构及土壤基础等方面。
结论为码头整体结构安全性良好，无明显损坏或安全隐患。
2. 使用设备评估：对码头使用的设备进行了评估，包括起重机、装卸设备和通信设备等。
评估结果为设备性能良好，操作正常，无需更换或修理。
3. 功能评估：对码头的各项功能进行了评估，包括货物装卸效率、通行能力和应急处理能力等。
评估结果表明码头功能正常，能满足当前需求，并有一定的扩展空间。
4. 环境评估：对码头周边环境进行了评估，包括水质、空气质量和噪音等因素。
评估结果显示码头周边环境状况良好，对周边居民无明显影响。
综上所述，福建码头经过检测评估后，整体上具备良好的结构安全性、设备可靠性和功能完备性。
然而，评估报告也建议在未来继续定期检测和维护，以保障码头的长期使用安全和功能性。

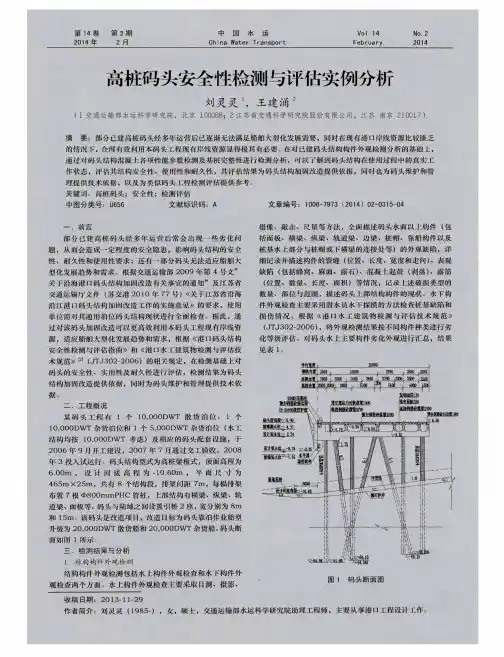

高桩码头安全性检测与评估实例分析
