卷材防水层的铺贴构造和搭接

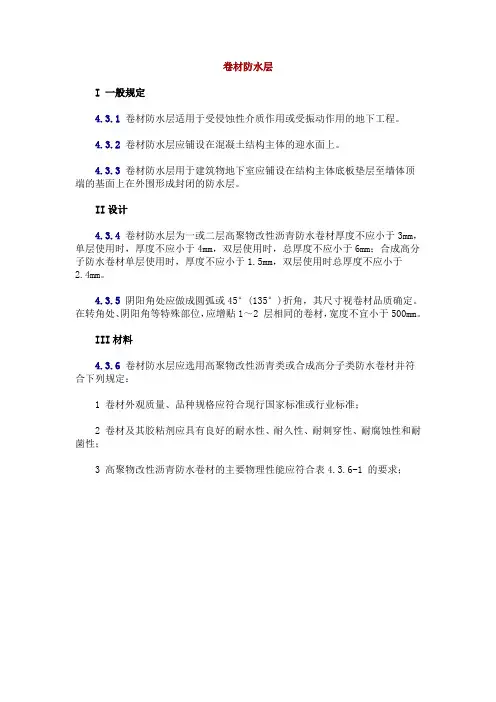

卷材防水技术规范
卷材防水层I 一般规定4.3.1卷材防水层适用于受侵蚀性介质作用或受振动作用的地下工程。
4.3.2卷材防水层应铺设在混凝土结构主体的迎水面上。
4.3.3卷材防水层用于建筑物地下室应铺设在结构主体底板垫层至墙体顶端的基面上在外围形成封闭的防水层。
II设计4.3.4卷材防水层为一或二层高聚物改性沥青防水卷材厚度不应小于3mm，单层使用时，厚度不应小于4mm，双层使用时，总厚度不应小于6mm；合成高分子防水卷材单层使用时，厚度不应小于1.5mm，双层使用时总厚度不应小于2.4mm。
4.3.5阴阳角处应做成圆弧或45°(135°)折角，其尺寸视卷材品质确定。
在转角处、阴阳角等特殊部位，应增贴1～2 层相同的卷材，宽度不宜小于500mm。
III材料4.3.6卷材防水层应选用高聚物改性沥青类或合成高分子类防水卷材并符合下列规定：1 卷材外观质量、品种规格应符合现行国家标准或行业标准；2 卷材及其胶粘剂应具有良好的耐水性、耐久性、耐刺穿性、耐腐蚀性和耐菌性；3 高聚物改性沥青防水卷材的主要物理性能应符合表4.3.6-1 的要求；4.3.7粘贴各类卷材必须采用与卷材材性相容的胶粘剂胶粘剂的质量应符合下列要求：1 高聚物改性沥青卷材间的粘结剥离强度不应小于8N/10mm；2 合成高分子卷材胶粘剂的粘结剥离强度不应小于15N/10mm，浸水168h 后的粘结剥离强度保持率不应小于70%。
IV施工4.3.8卷材防水层的基面应平整牢固、清洁干燥；4.3.9铺贴卷材严禁在雨天、雪天施工，五级风及其以上时不得施工；冷粘法施工气温不宜低于5℃，热熔法施工气温不宜低于-10℃。
4.3.10铺贴卷材前应，在基面上涂刷基层处理剂，当基面较潮湿时,应涂刷湿固化型胶粘剂或潮湿界面隔离剂。
基层处理剂配制与施工应符合下列规定：1 基层处理剂应与卷材及胶粘剂的材性相容；2 基层处理剂可采取喷涂法或涂刷法施工，喷、涂应均匀一致、不露底，待表面干燥后，方可铺贴卷材。
地下工程卷材防水施工方法
地下工程卷材防水施工方法1）地下工程卷材防水层的防水方法有两种，即外防水法（将防水层贴在结构的外面，即迎水面）和内防水法（将防水层贴在结构的里面，即背水面）。
外防水法分为外防外贴法（施工结构层rarr;防水层贴在结构层上rarr;砌保护墙）和外防内贴法（砌保护墙rarr;将防水层贴在保护墙上rarr;施工结构层）两种施工方法。
一般情况下大多采用外防外贴法。
2）外贴法与内贴法相比较，其优点是：防水层不受结构沉陷的影响；施工结束后即可进行试验且易修补；在灌筑混凝土时，不致碰坏保护墙和防水层，能及时发现混凝土的缺陷并进行补救。
但其施工期较长，土方量较大且易产生塌方现象，不能利用保护墙做模板，转角接槎处质量较差。
3）地下工程的卷材防水层应选用高聚物改性沥青类或合成高分子类防水卷材。
4）卷材防水层在地下工程施工中要有一定的施工条件要求。
防水层施工时，应按施工要求和土质情况降低基坑的地下水位，一般应将水位降低至防水层底部最低标高以下不少于300mm，并保持此水位直到保护结构完成为止。
5）基坑周围的地面水应加以排除或控制，使其不流入基坑，同时要准备好排水措施，以防基坑中雨水积聚。
用冷粘法施工的卷材防水层，施工完毕后还需留下排水装置，继续排水7d以上，以保证胶粘剂的充分固化，避免因过早撤掉排水装置而导致地下水上升到防水层、水压顶开卷材搭接部位的胶粘剂和密封膏，造成渗漏或鼓泡现象。
6）铺贴卷材严禁在雨天、雪天施工；五级风及其以上时不得施工；冷粘法施工气温不宜低于5C;度;C，热熔法施工气温不宜低于-10C;度;C。
7）采用外防外贴法铺贴卷材防水层，应先铺平面，后铺立面。
第一块卷材应铺贴在平面基层和立面保护墙相交的阴角处，卷材在平面和立面上各占1/2。
8）平面和立面相交处，应由平面开始从下向上铺贴卷材，阴角部位可用手持压辊滚压，使卷材紧贴阴角，无空鼓现象。
阴角处不可有卷材接缝，卷材的接缝应留在平面上，距立面不应小于600mm。
屋面防水卷材搭接应符合哪些规定
C、先低跨后高跨，先近后远
D、先高跨后低跨，先近后远〔解析〕规定铺贴连续多跨屋面卷材的施工次序，主要为了保护已完工程产品，尽量避免把已完成的屋面作为人员行走和材料运输的通
屋面防水卷材搭接应符合哪些规定
1.当铺贴连续多跨的屋面卷材时，应按先高跨后低跨、先远后近的次序。对同一坡面屋面卷材防水层施工时，应先做好节点、附加层和屋面排水比较集中等部位的处理，然后由屋面低处向上进行。铺贴天沟、檐沟卷材时，宜顺天沟、檐沟方向，减少卷材的搭接。
2.铺贴卷材应采用搭接法。平行于屋脊的搭接缝，应顺水流方向搭接；垂直于屋脊的搭接缝，应顺年大频率风向搭接。上下层及相邻两幅卷材的搭接缝应错开，搭接宽应符合规范规定。
3.卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺法、点粘法、条粘法或机械固定法，但距屋面周边800mm内以及叠层铺贴的各层卷材之间应满粘。
4.防水层采用满粘法施工时，找平层的分格缝处宜空铺，空铺的宽度宜为100mm。
5.立面或大坡面铺贴防水卷材时，应采用满粘法，并宜减少短边搭接。
6.卷材屋面的坡度不宜超过25％，当坡度超过25％时应采取防止卷材下滑措施。
卷材防水与涂料防水搭接施工工艺
卷材防水与涂料防水搭接施工工艺摘要：防水施工是工程建设的重要一环。
随着建筑技术的发展，防水工程不管是材料还是施工工艺都有着越来越高的质量要求。
在多种防水材料中,高分子自粘胶膜防水卷材施工简单，防水效果好的优点逐渐凸显，而此类卷材防水与涂料防水之间的搭接工艺是本文探讨的重点。
关键词：预铺反粘；聚氨酯防水涂料；橡化沥青非固化防水涂料；高分子自粘胶膜防水卷材0引言现代建筑业对于施工质量要求越来越高，如何在确保工期的前提下，在完成底板及侧墙防水施工的同时降低其渗漏风险，这一问题逐渐凸显。
以高分子自粘胶膜防水卷材（预铺反粘法）、聚氨酯防水涂料施工为依托，解决加快地下防水施工进度、降低施工造价与确保防水质量方面的施工问题。
以烟台蓬莱国际机场二期工程T2航站楼工程施工1标段为例，本项目基础底板防水材料为高分子自粘胶膜防水卷材（预铺反粘法），地下室侧墙防水为聚氨酯防水涂料，在讨论高分子自粘胶膜防水卷材施工质量的同时，对此两种材料搭接处的处理方式是防水施工质量的关键要点。
1工程概况烟台蓬莱国际机场二期工程T2航站楼工程施工1标段施工地下室防水设防等级为一级设防，具体防水材料、使用部位及做法如下1.1地下室底板（1）岩石基底或回填土（详场平设计）（2）100厚C15混凝土垫层（3）1.2厚高分子自粘胶膜防水卷材（预铺反粘卷材防水层）（4）钢筋混凝土底板1.2地下室侧壁（1）粘土回填，分层夯实，压实系数≥94%（2）120厚页岩实心砖保护墙（M5水泥砂浆随填随砌）（3）粘贴30厚挤塑聚苯板（密度≥30KG/m3）（4）2厚聚氨酯防水涂料防水层（5）钢筋混凝土侧墙本文针对上述做法中防水材料相关施工工艺进行研究论述。
2施工工艺流程2.1施工工艺流程施工工艺流程如下：基层清理→交界处第一层橡化沥青非固化防水涂料→卷材上翻→铲除反应砂层→涂料与卷材搭接→接头处第二层橡化沥青非固化防水涂料。
2.2具体施工内容1、地下室底板和侧墙基础清理干净、剔除掉凸起的混凝土块等残渣，然后在侧墙与条基交界处涂刷1mm橡化沥青非固化防水涂料，宽400 mm ；2、底板防水卷材厚1.2mm，上翻与侧墙基础搭接，搭接处采用橡化沥青非固化防水涂料粘贴牢固；3、卷材上的反应砂层清理干净后涂刷2.0 mm厚聚氨酯防水涂料，聚氨酯与卷材搭接宽度400 mm ；4、聚氨酯施工完成后，在接头处上部第二次涂刷1mm橡化沥青非固化防水涂料作为加强层，宽400 mm。
防水卷材的铺设方法的种类
防水卷材铺贴方法的分类目录一、防水卷材铺设的各种方法利弊分析二、防水卷材铺设实例2.1热熔法2.2冷贴法三、防水卷材施工细部构造一、防水卷材铺设的各种方法利弊分析防水卷材的铺设方法有多种，常用的为：满粘法、空铺法、点粘法和条粘法。
一般来说，在选用铺设方法时要优先考虑空铺法、点粘法和条粘法。
因为屋面受地基变形，结构荷载，温差变形，找平层及防水层收缩变形等因素的影响，若防水层与基层满粘的话，其适应变形的能力差，防水层常被拉裂破坏。
解决这一问题的办法无非是提高卷材的延伸率，减少结构变形和改变铺贴工艺，而改变铺贴施工工艺最为简便易行。
空铺法、点粘法、条粘法和机械固定法等工艺使防水层与基层尽量脱开，防水层有足够的长度参加应变，对解决防水层被拉裂起到了良好的效果。
但这几种铺贴方法各有自己的优缺点，适合不同形式屋面及在有一定限制性条件下的防水层铺设。
满粘法粘贴防水卷材的最大优点是卷材与基层粘贴牢固。
主要适合以下几种情况：(一)风力强劲的地区：满粘法粘贴避免了卷材被风抓起撕裂的可能。
虽然也可以空铺，然后在卷材上面覆盖重物，如铺设小型混凝土板或铺设一道砾石层来解决卷材被风撕裂。
但无疑增加了成本(如材料本身以及屋面荷载加大，屋面板增厚等)。
(二)坡屋面；满粘的卷材与基层结合牢固，避免了卷材的向下滑落。
虽然也可以采用机械固定的方法来固定卷材，但因不能全面固定，所以还会遇到上面所提到的卷材被风刮起的缺陷。
(三)需要在防水层上频繁地进行其他工种施工作业的情况：如在屋面上设计有彩钢坡屋顶。
通常情况下是在彩钢坡屋顶没有安装彩钢板前，铺设防水卷材(因安装彩钢板后，钢结构屋顶内十分黑暗，虽可人工照明，但空间狭小，不利于施工)。
在安装彩钢板时，施工作业人员要频繁踩踏卷材，难免要对防水层造成破坏，而满粘的卷材在一定程度上可以承受这种外力的冲击，而不至于移位，接缝撕裂。
如前所述，空铺法和条(点)粘法的优点在于它很好地克服了由于结构变形所产生的应力的破坏，同时也降低了劳动强度，省时省力(粘贴量减少)。

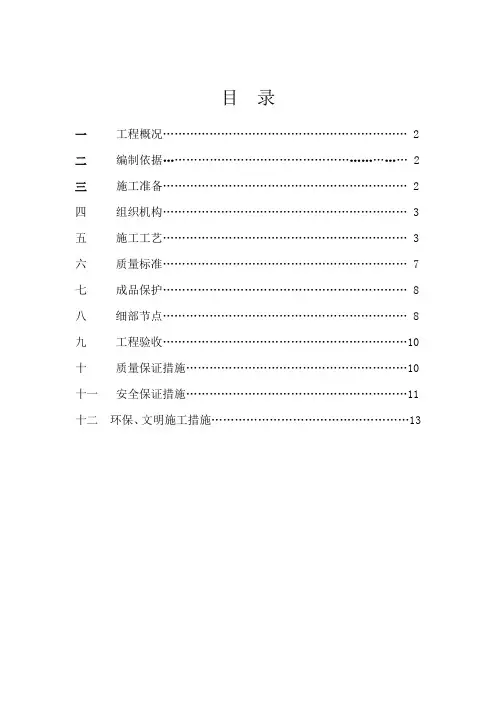

自粘卷材防水施工方案
目录一工程概况 (2)二编制依据 (2)三施工准备 (2)四组织机构 (3)五施工工艺 (3)六质量标准 (7)七成品保护 (8)八细部节点 (8)九工程验收 (10)十质量保证措施 (10)十一安全保证措施 (11)十二环保、文明施工措施 (13)一、工程概况本工程为高层保障性住宅房,基础顶板及屋面采用防水做法采用铺贴4mm自粘性防水卷材的防水层。
为确保本工程防水项目达到良好效果，按设计要求，结合现场实际施工情况，特编制此方案。
二、编制依据1、设计图纸；2、屋面工程技术规范；3、屋面工程质量验收规范；4、建筑工程施工质量验收统一标准；三、施工准备严格按照设计的防水材料的规格、品牌组织防水材料选购，产品质量符合国家或地方规定的相关标准要求，防水施工前应会同总包单位、建设单位、监理等单位进行防水作业工作面的验收，特别是作业面的表面清洁程度、基层湿度、作业操作面防护、施工用电及安全等情况，确保防水工程的正常开展。
四、组织机构五、自粘性防水卷材施工工艺1、基层表面处理做法(1):干铺热熔.涂刷清洁剂(相当于冷底油),再用液化石油气热熔铺贴.做法(2):湿铺.将突出垫层表面的砂浆块及浮灰清理干净，然后用环保多功能建筑胶按地面起砂的工艺将垫层表面刮平收光，并控制刮浆厚度不超过1mm。
低温情况下或外墙高度超高的部位使用做法(1).潮湿部位,平面部位使用做法(2).2、顶板防水层施工工艺（一）作业条件1、基层已符合以下条件，并办理验收、工作面移交手续：2、基层应干净、坚实、基本平整、无毛刺（对基层含水率无要求）；3、阴阳角做成圆弧形，阴角最小半径50mm，阳角最小半径20mm；各种预埋件已安装完毕。
（二）工艺流程清理基面→湿润基层（如基层湿润无需此项工序）→铺抹素水泥浆、（同时）铺贴自粘性防水卷材→排气→晾放→卷材搭接→揭掉阴阳角节点部位自粘性防水卷材上表面隔离膜→阴阳角、节点部位粘铺贴自粘性防水卷材附加层→粘铺自粘性防水卷材→卷材收头、密封→检查验收(三)施工流程1、基层处理：1.1安排专人将混凝土外墙表面的浮浆铲除。
屋面SBS防水卷材施工方案
屋面SBS防水卷材施工方案1）卷材防水的施工工艺流程如下所示：清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2）一般防水构造做法（1）防水层：由防水卷材和相应的卷材粘结剂分层粘结而成，层数或厚度由防水等级确定。
具有单独防水能力的一个防水层次称为一道防水设防。
卷材铺设前基层必须干净、干燥，并涂刷与卷材配套使用的基层处理剂（此层次称结合层），以保证防水层与基层粘结牢固。
卷材的铺贴方法有：冷粘法、热熔法、热风焊接法、自粘法等。
卷材一般分层铺设，当屋面坡度小于3%时，卷材宜平行屋脊铺设；当坡度在3%～15%时，卷材可平行或垂直屋脊铺贴。
上下层及相邻两幅卷材的搭接应错开。
平行屋脊的搭接缝应顺水流方向，垂直屋脊的搭接缝应顺应年最大频率风向搭接。
卷材搭接时，搭接宽度依据卷材种类和铺贴方法确定，卷材搭接缝用与卷材配套的专用胶粘剂粘接，接缝处用密封材料严封。
当卷材防水层上有重物覆盖或基层变形较大时，应优先采用空铺法、点粘法和条粘法。
（2）找平层:是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。
因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。
找平层相邻表面构成的转角处，应做成圆弧或钝角。
当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥强度等级不低于32.5Mpa。
找平层还要设分格缝，并嵌填密封材料，这样可避免或减少找平层开裂，以至于当结构变形或温差变形时，防水层不会形成裂缝，导致造成渗漏。
缝宽为20mm分格缝的纵向和横向间距不大于6m，分格缝的位置设在屋面板的支端，屋面转角处防水层与突出屋面构件的交接处，防水层与女儿墙交接处等,且应与板端缝对齐，均匀顺直。
水泥砂浆找平层施工时，先把屋面楼板杂物清理干净并洒水湿润。
技术交底聚乙烯丙纶防水卷材
4.1保证项目：
4.1.1卷材与胶结材料必须符合设计和施工及验收规范的规定。检查产品出厂合格证、试验资料的技术性能指标。
4.1.2卷材防水层及变形缝、预埋管根等细部特殊部位做法，必须经隐蔽工程验收，使其符合设计要求和施工及验收规范的规定。
4.2基本项目：
4.2.1卷材防水层的基层应牢固。平整，阴阳角处呈圆弧形或钝角，表面洁净；底胶涂刷均匀，无漏涂、透底。检查隐蔽工程验收记录。
刮大风时不宜施工，因在凉胶时易粘上砂尘而造成空鼓。
6.3管根处防水层粘贴不良：在这种部位施工应仔细操作、清理应干净，铺贴卷材不得有张嘴、翘边、折皱等问题。
6.4转角处渗漏水：转角处不易操作，面积较大。施工时注意留槎位置，保护好留槎卷材，使搭接满足规定的宽度。
7质量记录
本工艺标准应具备以下质量记录
7.1防水卷材应有产品合格证。
2.作业条件：
2.1在地下水位较高的条件下铺贴防水层前，应先降低地下水位，做好排水处理，使地下水位降至防水层底标高300mm以下，并保持到防水层施工完。
2.2铺贴防水层的底板放脚部分，表面应平整光滑，含水率在30%－50%时就可施工，施工时必须将基层表面的异物、砂浆疙瘩和其他尘土杂物清除干净。
3操作工艺
6.1接头处卷材搭接不良：接头搭接形式以及长边、短边的搭接宽度偏小，接头处的粘结不密实、空鼓、接槎损坏；操作应按程序、弹标准线，使与卷材规格相符，施工中齐线铺贴，使卷材搭接长边不小于100mm，短边不小于150mm。
6.2空鼓：铺贴卷材的基层潮湿，不平整、不洁净、易产生基层与卷材间空鼓；卷材铺设空气排除不彻底，也可使卷材间空鼓。注意施工时基层应充分干燥，卷材铺设层间不能窝住空气。
7.2胶结材料应有出厂产品合格证、使用配合比资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、卷材防水层的铺贴构造和搭接，收头粘贴牢固严密无损伤，空鼓等缺陷。
2、卷材防水层的保护层应符合设计要求的做法。
3、卷材搭接不良，接头搭接形势以及长边，短边的搭接长度偏小，接头出的粘接不密实，接槎损坏，空鼓；施工操作中应按程序弹准线，使与建材规格相符，操作中齐线铺接，使卷材搭接长边不小于100mm,短边不小于150mm.
4、空鼓：铺贴卷材的基层潮湿，不平整，不干净，产生基层与卷材的窝气，空鼓：铺设是排气不彻底，窝主空气，也可使卷材空鼓，施工时基层应干燥，卷材铺设应均匀密实，。
5、管跟处粘接不良，施工时清理应彻底，干净，注意操作，应将卷材压实，不得有张嘴，翘边，折皱等现象。
6、渗漏：转角、管跟、变形缝不易操作而渗漏。
施工时附加层应仔细操作；保护好接茬卷材，搭接应满足宽度要求，保证特殊部位的施工质量。
二、防水措施质量保证措施
1、在施工前，厂家提供防水材料备案证明的相关文件、材料的检验报告、使用说明书及防伪标志等材料，由项目技术人查验整理。
2、材料一次性进厂后，现场见证取样复试合格后方可进行施工，由项目实验员负责。
3、卷材堆放时不的平放，必须立方，同时用塑料布覆盖。
4、涂刷胶粘剂时，选择在无风天气进行，避免尘土污染。
5、卷材平铺完毕后，须经技术人员
6、卷材铺贴完毕后施工队进行自检，然后由项目质检员和技术人员进行核验，最后报建理工程师验收。
7、。
