华德安数据采集工作站分析

华德安数据采集工作站
简
单
使
用
手
册
一、前言 (3)
二、数据采集工作站的开、关机流程 (3)
1、数据采集工作站的开机流程 (3)
2、数据采集工作站的关机流程 (5)
三、执法记录仪与数据采集工作站的数据导入 (6)
四、数据采集工作站的数据查询 (9)
五、数据管理 (10)
1、后台访问数据采集工作站 (10)
2、执法数据重命名及执法类型分类 (11)
六、常见问题及解决方法 (13)
一、前言
华德安数据采集工作站是以嵌入式计算机技术为基础、软硬件定制开发的专用计算机系统。

执法记录仪接入数据采集工作站后，工作站对执法记录仪内的所有视音频、音频、图片及日志等数据进行自动采集。

数据采集完毕后执法记录仪已存储的数据将自动清空。

并可通过采集工作站触摸屏对已导入的数据进行查询，还通过网络访问数据采集工作站进行查询、浏览、下载和系统维护。

该数据采集工作站只能连接华德安所生产的单警执法记录仪，请勿连接其他厂家执法记录仪。

二、数据采集工作站的开、关机流程
1、数据采集工作站的开机流程
第一步：电源线接数据采集工作站电源接口（接AC 220V~50Hz），RJ-45网线插入网线接口（注：网线接口插入后，请确认工作站已正确连接到重庆海事局内网）。

如下图
第二步:将电源开关开启到“I”档，此时电源指示灯点亮为红色。

如下图
第三步：按下主机开关（注：按下后即松开，请勿一直按着），数据采集工作站开始启动，并伴有“Windows”操作系统启动音乐，显示屏将会显示工作界面，表示数据采集工作站已正常启动。

如下图
2、数据采集工作站的关机流程
第一步：点击数据采集工作站触摸屏工作界面右上角的“关于”按钮，将弹出一对话框，再点击“复位”按钮后，数据采集工作站工作界面将退出，此时触摸屏显示为“Windows”操作系统桌面。

三秒钟后工作界面将自动重启。

可利用这三秒钟的间隙时间点击系统桌面左下角的“开始”，进行电脑操作系统正常关机流程。

如下图
第二步：待电脑操作系统正常关机完毕后，将电源开关开启到“O”档，
三、执法记录仪与数据采集工作站的数据导入
第一步：将执法记录仪的mini USB接口连接到数据采集工作站的数据线后，执法记录仪将自动开机并显示连接画面，表示执法记录仪已和数据采集工作站正确联机。

如下图
第二步：数据采集工作站触摸屏将自动弹出一对话框，点击对话框的数字键盘正确填入“警员编号”及“密码”后（注：“警员编号”为注册执法人员编号，“密码”和执法人员编号相同）。

点击“确认”后，执法记录仪内已存储的数据将自动导入到数据采集工作站中。

如下图
四、数据采集工作站的数据查询
用户可点击触摸屏的“数据查询”按钮进行数据查询，普通用户可以查询该用户自己导入的数据，系统管理员可查看所有用户导入的数据。

点击“数据查询”按钮，在弹出对话框输入正确的“警员编号”和“密码”，如下图。

在“数据查询”界面，点击“视频”、“音频”、“图片”或“日志”后选中其列表中的文件，可以进行视频播放、音频播放、图片预览和日志查询的功能。

五、数据管理
执法数据从执法记录仪自动存储到数据采集工作站后，我们还需对执法数据重命名、执法类型分类等进行数据管理，方便后期对执法数据的统计及管理。

执法数据重命名、执法类型分类等数据管理需要从已接入到重庆海事局内网的计算机，在IE浏览器地址栏正确填入本执法大队数据采集工作站的IP地址，即可通过内网计算机远程访问数据采集工作站，并可对数据采集工作站内存储的执法数据进行浏览、修改等操作。

1、后台访问数据采集工作站
第一步：点击内网计算机桌面上的，并在地址栏正确填入本执法大队数据采集工作站的IP地址（举例如192.168.1.16）。

如下图
第二步：正确输入“用户名”及“密码”后，点击“登录”（注：“用户名”为注册执法人员编号，“密码”和执法人员编号相同）。

IE浏览器将自动跳转为数据采集工作站后台界面，此时即可对执法数据进行浏览、修改等操作。

如下图
2、执法数据重命名及执法类型分类
第一步：点击左侧导航栏“”后，点击“”，在右侧的执法数据中，点击你需要修改的文件，点击“”，确认是你需要修改的文件后，点击“”，此时，会弹出一对话框，在“”中对执法文件进行重命名。

命名的格式要求：船名@执法类型（执法类型分：船舶安检、登船检查、行政处罚、其他）。

在“”中选择“高”、“中”、“低”。

在“”中选择相对应类型，并可在“”中对此次执法进行阐述后点击“确认”。

完成对执法数据的重命名及执法类型分类。

如下图
注：“执法类型”和“重要级别”是相对应的，“重要级别”选择“高”的执法数据将自动上传至服务器。

执法类型对应表
执法类型重要级别
行政处罚高
船舶安检中
登船检查低
其他低
六、常见问题及解决方法
a.执法记录仪与数据采集工作站连接后无法识别。

解决方法1：请拔出设备，重新插入。

解决方法2：可能是执法记录仪与数据采集工作站连接时已弹出对话框，但没有点击“退出”按钮就进行第二次连接，此时工作站不会弹出输入密码对话框。

需点击工作站界面右上角的“关于”后，点击对话框中的“复位”，数据采集工作站系统重新启动后再次连接。

如下图
解决方法3：取下执法记录仪金属夹子（注：需按住夹子金属弹片往外拔才能取出），按下执法记录仪复位键三秒钟，执法记录仪复位后再次连接。

如下图
b. 数据采集工作站无法开机。

解决方法1：请检查电源开关是否打开。

解决方法2：可能是数据采集工作站内的内存条“金手指”氧化或松动导致无法开机。

在数据采集工作站断电情况下，取下内存条，擦拭内存条“金手指”后装回工作站，进行正常开机流程。

如下图。

合集下载

操作规程设备数据采集与分析

操作规程设备数据采集与分析操作规程设备数据采集与分析是指在工业生产中，通过对设备运行过程中产生的数据进行采集和分析，以获取相关信息和指导决策的一系列操作。

本文将从数据采集的方法、数据分析的步骤和操作规程的制定等方面进行论述。

一、数据采集方法设备数据采集的方法通常有两种，一种是手动采集，另一种是自动采集。

手动采集是指由操作人员定期或不定期地对设备产生的数据进行人工记录。

这种方法的优点是灵活性高，适用于小规模的生产场景。

但是由于人为因素的影响，采集频率和采集准确度难以保证。

自动采集是指借助传感器、仪表、计算机等设备对设备运行过程中的数据进行实时采集。

这种方法的优点是采集准确度高，采集频率可调节，节省了人工记录的时间。

同时，数据也可以直接传输到计算机系统中进行分析。

二、数据分析步骤数据分析是对采集到的数据进行处理和研究，以获取有用的信息和指导生产决策。

数据分析的步骤通常包括数据清洗、数据转换和数据模型构建。

数据清洗是指对采集到的原始数据进行筛选、去除异常值和重复值等处理，以确保数据的准确性和完整性。

数据转换是指对清洗后的数据进行计算、整理和统计等处理，以便更好地展示和分析。

例如，可将数据进行排序、分类和聚合等操作，以便于提取规律和趋势。

数据模型构建是指根据实际情况和需求，利用统计学、数学模型等方法对数据进行建模和分析，以获取有关数据间关系和影响因素等信息。

常用的数据模型有回归分析、聚类分析和神经网络等。

三、操作规程的制定为了规范设备数据采集与分析工作，提高工作效率和数据的准确性，制定操作规程是必要的。

首先，操作规程应明确数据采集的频率和方法。

即规定采集的时间、地点和方式，如每班进行一次设备数据的采集，并使用自动采集系统进行。

其次，操作规程应明确数据分析的步骤和方法。

即规定清洗数据、数据转换和数据模型构建等具体操作，并制定相应的流程和标准。

另外，操作规程还应包括数据保密和数据备份的措施。

即明确数据的保密级别和数据备份的频率和方式，以确保数据的安全性和可靠性。

MassHunter 工作站软件定量分析说明书

Agilent MassHunter 工作站软件定量分析入门指南声明© Agilent Technologies, Inc. 2011按照美国和国际版权法的规定，未经Agilent Technologies, Inc. 事先同意和书面许可，不得以任何形式或采取任何手段（包括电子存储和检索或翻译成其他语言）复制本手册中的任何内容。

手册部件号G3335-97108版本第一版，2011 年 6 月美国印刷Agilent Technologies, Inc.5301 Stevens Creek Blvd.Santa Clara, CA USA 95051担保本文档包含的内容均按“原版”提供，若有更改，恕不另行通知。

而且，在适用法律允许的最大范围内，Agilent 不对本手册及其所包含的信息做出任何明示或暗示的担保，其中包括但不限于对适销性和对具体用途适用性的暗示的担保。

Agilent不对因提供、使用或执行本文档或其中所包含的信息而造成的任何错误或任何意外或附带的损失承担责任。

如果 Agilent 与用户签有单独的书面协议，且协议中涉及本文档所含材料的担保条款与上述条款发生冲突，则该书面协议中的担保条款具有优先法律效力。

技术许可本文档中所述的硬件和／或软件是依据许可提供的，且只能根据此类许可的条款进行使用或复制。

受限权利说明美国政府受限权利。

授予联邦政府的软件和技术数据权利仅包括通常提供给最终用户的那些权利。

Agilent 根据 FAR 12.211（技术数据）和 12.212（计算机软件）和（对于国防部）DFARS 252.227-7015（技术数据－商品）以及 DFARS 227.7202-3（商业计算机软件或计算机软件文档中的权利）来提供软件和技术数据方面的此常规商业许可。

安全声明小心小心提示表示危险。

提醒您注意某个操作步骤、某项操作或类似问题，如果执行不当或未遵照提示操作，可能会损坏产品或丢失重要数据。

如何评估化工装置DCS技术要求的数据采集能力

如何评估化工装置DCS技术要求的数据采集
能力
化工装置DCS技术的数据采集能力是影响装置正常运行和安全生
产的重要因素之一。

为了评估化工装置DCS技术要求的数据采集能力，需要考虑以下几个方面：
首先，需要评估数据采集的精确度和准确性。

精确度是指数据采集
系统输出数据与实际数值之间的偏差程度，而准确性是指数据采集系
统能否准确地识别和采集所需的数据。

评估数据采集的精确度和准确性，可以通过对比数据采集系统输出数据与实际数据的对比分析来进行。

其次，需要评估数据采集的实时性和稳定性。

实时性是指数据采集
系统能够实时采集数据并及时传递给控制系统，以保证整个装置的高
效运行。

稳定性是指数据采集系统在长时间运行过程中能够保持稳定
的性能，不发生数据丢失或异常情况。

评估数据采集的实时性和稳定性，可以通过对数据采集系统的实时监控和长时间运行测试来进行。

另外，还需要评估数据采集的容错性和可靠性。

容错性是指数据采
集系统在出现异常情况时，能够自动切换到备用通道或备用设备，以
确保数据采集系统的连续性和可靠性。

可靠性是指数据采集系统在各
种环境条件下能够稳定运行，并且能够长时间保持高效性能。

评估数
据采集的容错性和可靠性，可以通过对数据采集系统的故障模拟和可
靠性测试来进行。

综上所述，评估化工装置DCS技术要求的数据采集能力是一个综合性的工作，需要综合考虑精确度、准确性、实时性、稳定性、容错性和可靠性等多个方面的因素。

只有通过全面的评估和测试，才能够确保数据采集系统能够满足化工装置的生产需求，保障装置的正常运行和安全生产。

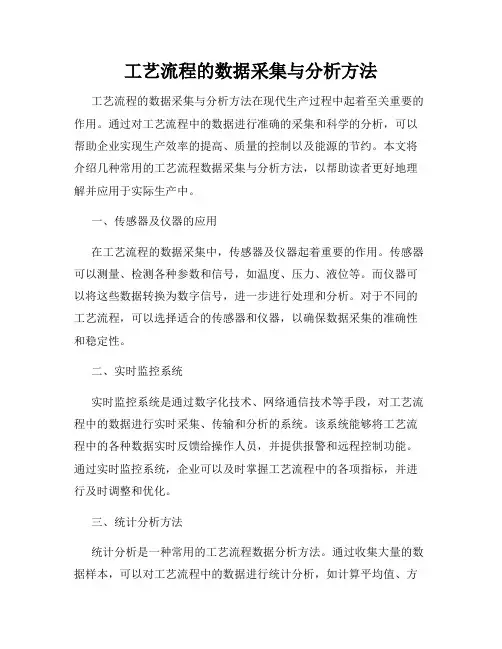

工艺流程的数据采集与分析方法
