电缆沟工艺
副本湖北省建设工程项目投标书技术标书
工程名称：郧西县廉租房项目（车家沟
廉租房）新建10kV配电工
程
第一章电缆敷设的施工方案及技术措施
l、范围
本工艺标准适用于35kV及以下一般工业与民用建筑电气安装工程的电力电缆敷设。
2、施工准备
2.1 设备及材料要求
2.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
2.1.2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。电缆轴应完好无损。
2.1.3 电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现象。油浸电缆应密封良好，无漏油及渗油现象。橡套及塑料电缆外皮及绝缘层无老化及裂纹。
2.1.4 各种金属型钢不应有明显锈蚀，管内无毛刺，所有紧固螺栓，均应采用镀锌件。
2.1.5 其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、黑胶布、聚氯乙烯带、聚脂胶粘带等均应符合要求。
2.2 主要机具
2.2.1 电动机具、敷设电缆用的支架及轴、电缆滚轮、转向导轮、吊链、滑轮、钢丝绳、大麻绳千斤顶。
2.2.2 绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.3 无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。
2.3 作业条件
2.3.1 土建工程应具备下列条件：
（1）预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
（2）电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水。
（3）电缆沿线模板等设施拆除完毕。场地清理干净、道路畅通，沟盖板齐备。
（4）架电缆用的轴辊、支架及敷设用电缆托架准备完毕，且符合安全要求，电缆沿线照明照度满足施工要求。
2.3.2 设备安装应具备下列条件
（1）变配电室内全部电气设备及用电设备配电箱柜安装完毕。
（2）电缆桥架、电缆托盘、电缆支架及电缆保护管安装完毕，并检验合格。
3、操作工艺
3.1 工艺流程
准备工作→电缆敷设；电缆沿支架、桥架敷设→挂标志牌→管口防水处理→剥麻刷油→挂标志牌。
3.2 准备工作
3.2.1 施工前应对电缆进行详细检查；规格、型号、截面电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油等现象。
3.2.2 电缆敷设前进行绝缘摇测或耐压试验。
（1）1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻应不低于10MΩ。
（2）3～10KV电缆应事先作耐压和泄漏试验，试验标准应符合国家和当地供电部门规定。必要时敷设前仍需用2.5KV摇表测量绝缘电阻是否合格。
（3）纸绝缘电缆，测试不合格者，应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。检查方法是：将芯线绝缘纸剥一块，用火点着，如发出叭叭声，即电缆已受潮。
（4）电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。其它电缆应用聚氯乙烯带密封后再用黑胶布包好。
3.2.3 放电缆机具的安装：采用机械放电缆时，应将机械选好适当位置安装，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。
3.2.4 临时联络指挥系统的设置：
（1）线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
（2）高层建筑内电缆敷设，可用无线电对讲机做为定向联系，简易电话作为全线联系，手持扩音喇叭指挥（或采用多功能扩大机，它
是指挥放电缆的专用设备）。
3.2.5 在桥架或支架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。
3.2.6 冬季电缆敷设，温度达不到规范要求时，应将电缆提前加温。
3.2.7 电缆的搬运及支架架设：
（1）电缆短距离搬运，一般采用滚动电缆轴的方法，滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚运，以免电缆松驰。
（2）电缆支架的架设地点应选好，以敷设方便为准，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆的上方。
3.3电缆敷设
（1）电缆敷设可用人力拉引或机械牵引。采用机械牵引可用电动绞磨或托撬（旱船法）。电缆敷设时，应注意电缆弯曲半径应符合规范要求。
（2）电缆在沟内敷设应有适量的蛇型弯，电缆的两端、中间接头、电缆井内、垂直位差处均应留有适当的余度。
3.4 电缆沿支架、桥架敷设
3.4.1 水平敷设
（1）敷设方法可用人力或机械牵引。
（2）电缆沿桥架或托盘敷设时，应单层敷设，排列整齐。不得
有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
（3）不同等级电压的电缆应分层敷设，高压电缆应敷设在上层。
（4）同等级电压的电缆沿支架敷设时，水平净距不得小于35cm。
3.4.2 垂直敷设。
（1）垂直敷设，有条件的最好自上而下敷设。土建未拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设低层，后敷设高层，要特别注意，在电缆轴附近和部分楼层应采取防滑措施。
（2）自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。
（3）沿支架敷设时，支架距离不得大于1.5米，沿桥架或托盘敷设时，每层最少加装两道卡固支架。敷设时，应放一根立即卡固一根。
（4）电缆穿过楼板时，应装套管，敷设完后应将套管用防火材料封堵严密。
3.5 挂标志牌
3.5.1 标志牌规格应一致，并有防腐性能，挂装应牢固。
3.5.2 标志牌上应注明电缆编号、规格、型号及电压等级。
3.5.3 直埋电缆进出建筑物、电缆井及电缆终端头、电缆中间接头处端应挂标志牌。
3.5.4 沿支架桥架敷设电缆在其首端、末端、分支处应挂标志牌。
4、质量标准
4.1 主控项目
4.1.1 电缆的耐压试验结果，泄漏电流和绝缘电阻必须符合施工规范规定。
检验方法：检查试验记录。
4.1.2 电缆敷设必须符合以下规定：电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺损，直埋敷设时，严禁在管道上面或下面平行敷设。
检验方法：观察检查和检查隐蔽工程记录。
4.2 一般项目
4.2.1 坐标和标高正确，排列整齐，标志桩和标志牌设置准确；防燃、隔热和防腐要求的电缆保护措施完整。
4.2.2 在支架上敷设时，固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆在电力电缆下面，1kV及其以下电力电缆应放在1kV 以上电力电缆下面；直埋电缆埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均符合施工规范规定。
检验方法：观察检查和检查隐蔽工程记录及坐标图。：
4.3 电缆最小弯曲半径和检验方法应符合表2－1的规定。
电缆最小弯曲半径及检验方法表2-1
电缆形式多芯单芯
控制电缆10D
橡皮绝缘电力电缆无铅包、钢铠护套10D 裸铅包护套15D
钢铠护套20D
聚氯乙烯绝缘电力电缆10D
交联聚乙烯绝缘电力电缆15D 20D
油浸纸绝缘电力电缆
铅包30D
铅包
有铠装15D 20D
无铠装20D
自容式充油（铅包）电缆20D
5、成品保护
5.1室内沿电缆沟敷设的电缆施工完毕后应立即将沟盖板盖好。
5.2 室内沿桥架或托盘敷设电缆，宜在管道及空调工程基本施工完毕后进行，防止其它专业施工时损伤电缆。
5.2 电缆两端头处的门窗装好，并加锁，防止电缆丢失或损毁。
6、应注意的质量问题
6.1 电缆进入室内电缆沟时，防止套管防水处理不好，沟内进水。应严格按规范和工艺要求施工。
6.2 油浸电缆要防止两端头封铅不严密、有渗油现象。应对施工操作人员进行技术培训，提高操作水平。
6.3 沿支架或桥架敷设电缆时，应防止电缆排列不整齐，交叉严重。电缆施工前须将电缆事排列好，划出排列图表，按图表进行施工。电缆敷设时，应敷设一根整理一根，卡固一根。
6.4 有麻皮保护层的电缆进入室内，防止不作剥麻刷油防腐处理。
6.5 沿桥架或托盘敷设的电缆应防止弯曲半径不够。在桥架或托盘施工时，施工人员应考虑满足该桥架或托盘上敷设的最大截面电缆的弯曲半径的要求。
6.6 防止电缆标志牌挂装不整齐，或有遗漏。应由专人复查。
7、质量记录
7.1 质量保证资料
7.1.1 电缆产品合格证。
7.1.2 电缆绝缘摇测记录或耐压试验记录。
7.1.3 隐蔽工程验收记录。
7.1.4 各种金属型钢材质证明、合格证。
7.2 施工记录
7.2.1 自互检记录，
7.2.2 电缆工程分项质量检验评定记录。
7.2.3 分项工程验收记灵。
电缆敷设施工要点
（1）施工流程
施工准备→电缆桥架敷设→电缆敷设→绝缘测试→标志牌
（2）技术措施
1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级均须符合要求，外观无扭曲、坏损等现象。
2）电缆敷设前进行绝缘测定。如工程采用1kV以下电缆，用1kV摇表摇测线间及对地的绝缘电阻不低于10MΩ。摇测完毕，应将芯线对地放电。
3）电缆测试完毕，电缆端部应用橡皮包布密封后再用胶布包好。4）电缆敷设机具的配备：采用机械放电缆时，应将机械安装在适当位
置，并将钢丝绳和滑轮安装好。人力放电缆时将滚轮提前安装好。5）临时联络指挥系统的设置
a.线路较短或室外的电缆敷设，可用无线电对讲机联络，手持扩音喇叭指挥。
b.高层建筑内电缆敷设，可用无线电对讲机作为定向联络，简易电话作为全线联络，手持扩音喇叭指挥（或采用多功能扩大机，它是指挥放电缆的专用设备）。
6）在桥架上多根电缆敷设时，应根据现场实际情况，事先将电缆的排列用表或图的方式画出来，以防电缆交叉和混乱。
7）电缆的搬运及支架架设
a.电缆短距离搬运，一般采用滚动电缆轴的方法。滚动时应按电缆轴上箭头指示方向滚动。如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以免电缆松驰。
b.电缆支架的架设地点的选择，以敷设方便为原则，一般应在电缆起止点附近为宜。架设时，应注意电缆轴的转动方向，电缆引出端应在电缆轴的上方。
（3）主要施工方法
1）电缆敷设
a.水平敷设
●敷设方法可用人力或机械牵引。
●电缆沿桥架或线槽敷设时，应单层敷设，排列整齐，不得有交叉。拐弯处应以最大截面电缆允许弯曲半径为准。电缆严禁绞拧、护层断
裂和表面严重划伤。
●不同等级电压的电缆应分层敷设，截面积大的电缆放在下层，电缆跨越建筑物变形缝处，应留有伸缩余量。
●电缆转弯和分支应有序叠放，排列整齐。
b.垂直敷设
●垂直敷设，有条件时最好自上而下敷设。土建拆吊车前，将电缆吊至楼层顶部。敷设时，同截面电缆应先敷设底层，后敷设高层，应特别注意，在电缆轴附近和部分楼层应采取防滑措施。
●自下而上敷设时，低层小截面电缆可用滑轮大绳人力牵引敷设。高层、大截面电缆宜用机械牵引敷设。
●沿桥架或线槽敷设时，每层至少加装两道卡固支架。敷设时，应放一根立即卡固一根。
●电缆穿过楼板时，应装套管，敷设完后应将套管与楼板之间缝隙用防火材料堵死。
2）挂标志牌
a.标志牌规格应一致，并有防腐功能，挂装应牢固。
b.标志牌上应注明回路编号、电缆编号、规格、型号及电压等级和敷设日期。
c.沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌，每2米挂一标志牌，施工完毕做好成品保护。
第二章低压配电柜安装施工方案及技术措施
1、适用范围
本工艺标准适用于我总公司所有在施的公共与民用建筑施工。2、施工准备：
2.1设备及材料要求
2.1.1设备及材料均符合国标或部颁发的现行的技术标准，符合设计要求；并有3C认证和产品合格证及随带安装、使用、维修和试验要求等技术文件；有生产许可证和安全认证标志，进口产品应提供商检证明和中文的质量证明文件、规格、型号、性能检测报告及中文的安装、使用、维修和试验要求等技术文件。设备有铭牌，并注明厂家名称，附件、备件完好、齐全，接线无脱落脱焊，涂层完整，无明显碰撞凹陷。
2.1.2铁制配电箱、柜体为镀锌板，并应具有一定的机械强度，配电箱体二层板厚度不小于1.5毫米镀锌铁板。塑料配电箱体有一定的机械强度，周边平整无损伤，二层板厚度不小于8毫米。木制配电箱体应刷防腐、防火涂料，木制板面厚度不小于20毫米。
2.1.3柜、箱内的保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜箱内保护导体的最小截面积S P不应小于表1规定。
2.1.4柜、箱内低压电器组合应符合下列规定：
2.1.4.1发热元件安装在散热良好的位置；
2.1.4.2熔断器的熔体规格、自动开关的整定值符合设计要求；
2.1.4.3切换压板接触良好，相邻压板间有安全距离，切换时不触及相邻的压板；
2.1.4.4信号回路的信号灯、按钮、光字牌、电铃、电笛、事故电钟等动作和信号显示准确；
2.1.4.5外壳需接地（PE）和接零（PEN）的，连接可靠；
2.1.4.6端子排安装牢固，端子有序号，强、弱电端子隔离布置，端子规格与芯线截面积大小适配。
2.1.5柜、箱内配线：
2.1.5.1电流回路采用额定电压不低于750V、芯线截面不小于2.5mm2的铜芯绝缘电线或电缆；
2.1.5.2除电子元件回路或类似回路外，其它回路的电线应采用额定电压不低于750V、芯线截面不小于1.5mm2的铜芯绝缘电线或电缆；
2.1.5.3二次回路连线应成束绑扎，不同电压等级、交流、直流线路及计算机控制线路应分别绑扎且有标识；固定后不应妨碍手车开关或抽出式部件的拉出或推入。
2.1.5.4配线严禁使用开口鼻子。
2.1.6连接柜、箱上的电器及控制台、板等可动部位的电线应符合下列规定：
2.1.6.1采用多股芯软线，敷设长度留有适当裕量；
2.1.6.2线束有外套塑料管等加强绝缘保护层；
2.1.6.3与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；
2.1.6.3可转动部位的两端用卡子固定。
2.1.7箱、柜内角铁、扁铁、螺丝、螺母、垫片等均为镀锌制品。
2.1.8安装使用材料：
2.1.8.1型钢应无明显锈蚀,并有材料证明;
2.1.8.2镀锌螺丝、镀锌螺栓、螺母、弹簧垫、平光垫；
2.1.8.3其它材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料扎带、塑料软管、异型塑料软管、尼龙卡带、小白线、绝缘胶垫、标志牌、虬焊条、锯条、氧气、乙炔等均应符合质量要求。
2.2主要机具
2.2.1吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等
2.2.2安装工具：台钻、手电钻、电锤、砂轮、台虎钳、锉刀、钢锯、榔头、克丝钳、螺丝刀、磨光机、电焊机、气焊工具、扳手、电工工具等；
2.2.3测试工具：水准仪、钢直尺、塞尺、水平尺线坠塞尺兆欧表万用表钢板尺试电笔钢卷尺等；
2.3作业条件
2.3.1低压配电柜安装：
2.3.1.1土建工程施工标高、尺寸、结构及埋件均符合设计要求。
2.3.1.2墙面、屋顶喷浆完毕，无漏水、门窗安装完，门上锁。
2.3.1.3室内地面施工完，场地干净、道路畅通。
2.3.2照明配电箱安装：
2.3.2.1随土建结构预留好暗装配电箱的位置。
2.3.2.2预埋铁架和螺栓时，墙体结构应弹出施工水平线。
2.3.2.3安装配电箱时，抹灰、喷浆及油漆应全部完成。
2.3.3施工图纸、技术资料、安装资料齐全；技术、安全、消防
措施落实。
2.3.4设备、材料齐全并运已至工地现场库房。
3操作工艺
3.1工艺流程
3.1.1低压配电柜安装
3.2设备开箱检查
3.2.1施工单位、供货单位、监理单位共同验收，并做好进场检
验记录。
3.2.2按设备清单、施工图纸及设备技术资料，核对设备及附件、备件的规格型号是否符合设计图纸要求；核对附件、备件是否齐全；检查产品合格证、技术资料、设备说明书是否齐全。
设备开箱检查 设备搬运 配电柜（盘）稳装
柜（盘）上方母线配制及电缆连接 柜（盘）试验调整 送电运行验收 柜（盘）二次回路配线
3.2.3检查箱、柜（盘）体外观无划痕、无变形、油漆完整无损等；
3.2.4箱、柜（盘）内部检查：电气装置及元件等规格、型号、品牌是否符合设计要求；
3.2.5柜、箱内的计量装置必须全部检测，并有法定部门的检测报告。
3.3设备搬运
3.3.1设备运输：由起重工作业，电工配合。根据设备重量、距离长短可采用汽车、汽车吊配合运输、人力推车运输或卷扬机、滚杠运输。采用人力车搬运，注意保护配电柜外表油漆，配电柜指示灯不受损。
3.3.2设备运输吊装时应注意事项：
3.3.2.1道路要事先清理,保证平整畅通
3.3.2.2设备吊点：柜（盘）顶部有吊环者，吊索应穿在吊环内，无吊环者吊索应挂在主要承力结构处，不得将吊索吊在设备部位上。吊索的绳长应一致，以防柜体变形或损坏部件。
3.3.2.3汽车运输时，必须用麻绳将设备与车身固定，开车要平稳。
3.4配电柜安装
3.4.1基础型钢安装
3.4.1.1调直型钢：将有弯的型钢调直，然后按图纸、配电柜(盘)技术资料提供的尺寸预制加工型钢架，并刷防锈漆做防腐处理；
3.4.1.2按设计图纸将预制好的基础型钢架放于予埋铁上，用水平尺找平、找正，可采用加垫片方法，但垫片不得多于3片，再将予埋铁、垫片、基础型钢焊接一体。最终基础型钢顶部应高于抹平地面100以上为宜。
3.4.1.3基础型钢与地线连接：基础型钢安装完毕后，将室外或结构引入的镀锌扁钢引入室内（与变压器安装地线配合）与型钢两端焊接，焊接长度为扁钢宽度的二倍，再将型钢刷两道灰漆。
3.4.2配电柜（盘）稳装
3.4.2.1配电柜（盘）安装：按设计图纸布置将配电柜放于基础型钢上，单独柜（盘）只找柜面和侧面的垂直度，成排配电柜（盘）各台就位后，先找正两端的配电柜（盘），以配电柜2/3高位置拉线，逐台用垫片找平找正，柜（盘）如不标准以柜面为准。找正时采用0.5mm铁片进行调整，每处垫片不能超过3片，然后按柜安装固定螺栓尺寸在基础型钢上用手电钻钻孔。一般无要求时，钻φ16.2孔，用M16镀锌螺丝固定。
3.4.2.2柜（盘）就位、找平、找正后，柜体与基础型钢固定，柜体与柜体、柜体与侧挡板均用镀锌机螺丝连接。
3.4.2.3配电柜（盘）体接地：每台配电柜（盘）单独与接地干线连接。每台柜从下部的基础型钢侧面上焊上M10螺栓，用6mm2铜线与柜上的接地端子连接牢固。
3.4.3检查配电柜前后操作、维修距离应符合要求。
3.4.4配电柜电缆进线采用电缆沟下进线时，需加电缆固定支架；
3.4.5检查配电柜内电器元件规格型号及二次回路是否与图纸相符；检查接线是否牢固；
3.4.6配电柜调整及模拟试验
3.4.6.1所有接线端子螺丝再紧固一遍；
3.4.6.2绝缘摇测：用ZC-7（500V）摇表在端子板处测试每回路的绝缘电阻，保证大于10兆欧；
3.4.6.3接临时电源：将配电柜内控制、操作电源回路的熔断器上端相线拆下，接上临时电；
3.4.6.4模拟试验：按图纸要求，分别模拟控制、连锁、操作、继电器保护动作正确无误、灵敏可靠；
3.4.6.5拆除临时电源，将被拆除的电源线复位。
3.5配电箱安装要求：
3.5.1配电箱应安装在安全、干燥、易操作的场所。配电箱安装时，如无设计要求，则一般暗装为底边距地1.5米，照明配电板底边距地不小于 1.8m。并列安装的配电箱、盘距地高度要一致，同一场所安装的配电箱、盘允许偏差不大于5mm。
3.5.2安装配电盘所需要的木砖及铁件等均应预埋，明装配电箱应采用金属膨胀螺栓固定。
3.5.3铁制配电箱均需涮一遍防锈漆，再涮灰油漆二道，预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
3.5.4配电箱带有器具的铁制盘面和装有器具的门及电器的金属
外壳应有明显的可靠的PE保护地线（PE线为编织软裸铜线），但PE 保护地线不允许利用箱体或盒体串接。
3.5.5配电箱上配线需排列整齐，并绑扎成束，活动部位均应固定；盘面引出和引进的导线应留适当余量，便于检修；
3.5.6导线削剥处不应损伤导线线芯后线芯过长，导线压接牢固可靠；多股导线涮锡后压接，应加装压线端子。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
3.5.7配电箱的盘面上安装的各种刀闸及自动开关等，当处于断路状态时，刀片可动部分均不应带电（特殊情况除外）。
3.5.8垂直装设的刀闸及熔断器等电器上端接电源，下端接负荷。横装者左侧（面对盘面）接电源，右侧接负荷。
3.5.9配电箱上的电源指示灯，其电源应接至总开关的外侧，并应装单独熔断器（电源侧）。盘面闸具位置与支路相对应，其下面应装设卡片框，标明路别及容量。
3.5.10照明配电箱（板）内的交流，直流或不同电压等级的电源，并具有明显标志。
3.5.11照明配电箱（板）不应采用可燃材料制作，在干燥无尘场所采用的木制配电箱（板）应阻燃处理。
3.5.12照明配电箱（板）内，应分别设置中性线N和保护地线（PE线）汇流排（采用内六角螺栓），中性线N和保护地线应在汇流排上连接，不得绞接，并应有编号。
3.5.13磁插式熔断器底座中心明露螺丝孔应填充绝缘物，以防
止对地放电。磁插保险不得裸露金属螺丝，应填满火漆。
3.5.14照明配电箱（板）内装设的螺旋熔断器其电源线应接在中间触电的端子，负荷线应接在螺纹的端子上。
3.5.15当PE线所用材质与相线相同时选择截面不应小于表1所示规定。
表1 PE线最小截面
相线线芯截面S （mm2）PE线最小截面S
（mm2）
相线线芯截面S
（mm2）
PE线最小截面S
（mm2）
S≤16 S 16＜S≤35 16
35＜S≤400 S/2 400＜S≤800 200
800＜S S/4
3.5.16 PE保护地线若不是供电电缆或电缆外保护层的组成部分时，按机械强度要求，截面不应小于下列数值；有机械性保护时为
2.5mm2；无机械性保护时为4mm2。
3.5.17配电箱上的母线其相线应用颜色标出，L1相应用黄色；L2相应用绿色；L3相应用红色；中性线N相应用蓝色；保护地线（PE 线）应用黄绿相间双色。
3.5.18配电箱上电具，仪表应牢固、平正、整洁、间距均匀、铜端子无松动、启闭灵活，零部件齐全。其排列间距应符合下表2：表2 电具、仪表排列间距要求
间距最小尺寸（mm）仪表侧面之间或侧面与盘边60以上
仪表顶面或出线孔与盘边50以上
闸距侧面之间或侧面与盘边30以上上下出线孔之间40以上（隔有卡片框）
电线电缆生产加工工艺流程(研究材料)
电线电缆生产加工工艺流程 1.单芯安装线 1、导体→绝缘注塑→耐压试验→检验合格→成卷包装→出厂 2、导体→导体绞线或束丝→绝缘注塑→耐压试验→检验合格→成卷包装→出厂2.护套安装线 1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂 2、导体→导体绞线或束丝→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂 3.特种单芯安装线 1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂 2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→检验合格→成卷包装→出厂 4.特种护套安装线 1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂 2、导体→导体绞线或束丝→高温F46注塑或硅橡胶绝缘→耐压试验→合并护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂 5.补偿导线或补偿电缆。 1、导体→绝缘注塑→耐压试验→合并护套注塑→检验合格→成卷包装→出厂 2、导体→绝缘注塑→耐压试验→合并屏蔽编织→护套注塑→检验合格→成卷包装→出厂 3、导体→高温F46注塑或硅橡胶绝缘→耐压试验→合并屏蔽编织→护套高温F46注塑或硅橡胶→检验合格→成卷包装→出厂 6.电力电缆 1、导体→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂 2、导体→导体绞线→绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂
7.特种电力电缆 1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂 2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加钢铠→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂 8.高压电力电缆 1、导体→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂 2、导体→导体绞线→高压交联三层共挤绝缘注塑→耐压试验→成缆或加钢铠→护套注塑→检验合格→成盘包装→出厂 9.特种硅橡胶高压电缆 导体→导体绞线→高压硅橡胶绝缘→耐压试验→成缆或加钢铠→硅橡胶护套→检验合格→成盘包装→出厂 10.控制电缆 导体→绝缘注塑→耐压试验→成缆或加屏蔽→护套注塑→检验合格→成盘包装→出厂 11.特种控制电缆 导体→高温F46注塑或硅橡胶绝缘→耐压试验→成缆或加屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂 12.计算机电缆 1、导体→绝缘注塑→耐压试验→对绞→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂 2、导体→绝缘注塑→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套注塑→检验合格→成盘包装→出厂 13.特种计算机电缆 1、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂 2、导体→高温F46注塑或硅橡胶绝缘→耐压试验→对绞→分屏蔽→成缆→总屏蔽→护套高温F46注塑或硅橡胶→检验合格→成盘包装→出厂
电缆沟现场施工工艺标准
精心整理 2.1电缆沟施工工艺标准 1 适用范围 本施工工艺标准适用于砖砌电缆沟的施工工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300-2001。 2.2DL/T5210.1-2005 3.33 施工准备 3.1、技术准备及要求 3.2、材料准备及要求 3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。 3.2.2、砖采用机制红砖，应有出厂合格证及复试报告。 3.2.3、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。
3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。混凝土实验室配合比完善。 3.3、主要机具 3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。 弯曲机。4.44 4.1
4.2、操作工艺 4.2.1、电缆沟基槽开挖 根据设计要求，基槽土方开挖至设计标高，电缆沟基槽两侧设排水沟及集水井，以防止沟壁坍塌。开挖完成后，应组织相关人员（设计勘察单4.2.2、浇筑混凝土底板垫层 20mm 时，应采好稠度。砌砖时铺灰长度不应超过500mm ，并图4.2.3电缆沟墙体砌筑及压顶钢筋绑扎 砌筑过程中，将预埋铁件砌入电缆沟墙体内，应根据预设的粉刷层厚度拉线控制预埋铁件标高及凸出墙体位置。铁件应事先制作完成。电缆沟墙体按照规范砌筑，顶层砖均应采用“全丁”砌筑，砌筑完成后，砌体顶面采用砂浆灌缝。墙体应按设计要求或规范规定留置变形缝，上下贯通，并应和底板、垫层变形缝位置一致。
混凝土电缆沟典型施工方法 - 副本
典型施工方法名称：混凝土电缆沟典型施工方法
目次 1 概述 (3) 2 本典型施工方法特点 (3) 3 适用范围 (3) 4 工艺原理 (3) 5 施工工艺流程及操作要点 (4) 5.1 施工工艺流程 (4) 5.2 操作要点 (4) 5.2.1 施工准备 (4) 5.2.2 测量定位、沟槽土方开挖 (5) 5.2.3 地基验槽 (5) 5.2.4 垫层混凝土浇筑及养护 (5) 5.2.5 钢筋绑扎及底板模板安装 (5) 5.2.6 隐蔽工程质量检查验收 (6) 5.2.7 底板混凝土浇筑及养护 (6) 5.2.8 边墙模板及预埋件安装 (6) 5.2.9 隐蔽工程质量检查验收 (8) 5.2.10 边墙混凝土浇筑及养护 (8) 5.2.11 边墙模板拆除 (8) 5.2.12 混凝土压顶制作及安装（含过水槽及过梁施工） (8) 5.2.13 沟底排水找坡 (8) 5.2.14 接地扁铁安装 (9) 5.2.15 电缆支架制作及安装 (9) 5.2.16 电缆沟盖板制作及安装 (9) 5.2.17 质量检查验收 (10) 6 人员组织 (10) 7 材料与设备 (10) 8 质量控制 (11) 9 安全措施 (12) 10 环保措施 (13)
1 概述 在变电（换流）站工程施工中，站内电缆沟工作量大，其施工质量将直接影响变电站工程的整体形象。 本典型施工方法以电缆沟模板技术的改进为重点，立足于提高模板周转次数、节约资源、降低施工成本、提高施工工艺质量、缩短施工时间，实现施工管理化。 2本典型施工方法特点 （1）采用定型模板和非定型模板组合拼装，既能提高混凝土表面工艺质量和电缆支架的安装质量，又能提高电缆沟的施工工效。 （2）通过模板改进和施工方法改进，改变传统的接地扁铁预埋方式，有效地预防预埋扁铁污染、预埋不平、电缆支架安装不一致等现象。 （3）可使电缆沟混凝土表面质量达到清水混凝土质量标准，沟壁表面无需进行二次粉刷，降低了成本。 （4）可有效防止电缆沟开裂或沉降不均等，提高其安全稳定性。 3 适用范围 本典型施工方法适用于不同电压等级变电（换流）站内混凝土电缆沟的施工。 4 工艺原理 （1）电缆沟地基验槽合格后，完成底板混凝土浇筑，采用定制模板，安装固定支撑，设置角钢剪刀撑支护，保证模板体系的稳定性。 （2）采用18mm长的标准定制模板，辅以600mm长的非标准模板配合使用，模板设置水平和垂直加强筋板，同时设置固定剪刀撑、电缆支架的螺旋栓孔，便于穿心螺杆有效固定外壁模板。 （3）先安装沟壁内侧模板，模板接缝采用螺栓连接，固定角钢式剪刀撑和水平撑，并按照设计要求放坡。 （4）穿入对拉螺杆，确定沟壁厚度，采用经纬仪调整固定沟壁外侧模板（固定用于焊接接地扁铁的预埋件） （5）混凝土浇筑过程中，按照设计要求设置沉降缝，沉降缝采用可伸缩材料填充。无压顶时，混凝土直接浇至沟壁顶面标高。设置压顶时，预留压顶标高。 （6）拆模后接地扁铁明敷于沟壁内墙（使用木模板时，接地扁铁焊接于预埋铁件表面），电缆支架垂直角钢侧面焊接于对拉螺杆，正面焊接固定接地扁铁，同时固定电缆支架和接地扁铁。 （7）当采用预制压顶时，压顶安装专用止声垫，采用现浇压顶时铺设止声橡胶条，有利
电缆沟施工方案
目录
一、编制依据 （1）武汉经济技术开发区官莲湖路建设项目电缆沟工程施工图设计 (第一册) （2）官莲湖路总体施工组织设计 （3）《工程测量规范》（GB50026-2007） （4）《电缆敷设》（图集00DX001） （5）《地沟及盖板》（图集02J331） （6）《混凝土结构工程施工质量验收规范》（GB50204-2002） （7）《砌体工程施工质量验收规范》（GB50204-2002） 二、工程概况 工程基本概述 官莲湖路电缆沟（K0+～K4+800）工程，起点位于常军路与官莲湖大道交叉口处，止点于黄陵污水处理厂，工程全长为4929m，设计内容为电缆沟，电缆沟布置在道路中线北侧人行道下。具体位置见标准横断面图及平面图。 电缆沟施工内容有电缆沟、电缆井、电力管群等。电力管群采用钢筋砼结构；电力井，电缆沟采用混合结构（即砖混结构）。 标准横断面图如下： 主要工程数量表 主要工程数量表
区段划分 根据业主要求，为了保证黄陵污水厂运营，K2++800段电缆沟需在2012年4月30日完成，工期较紧。关于该段路基施工及排水支管施工组织安排详见官莲湖路施工组织设计。 故将该电缆沟工程分2部分实施，分为2个作业区段，K0+～K2+为一工区，电缆沟结构净尺寸为1.0m×1.0m； K2+～K4+800为二工区，电缆沟结构净尺寸为0.8m×0.8m。 电缆沟配合各标段道路施工同步进行，在该段道路路基完成后，方可进行电缆沟施工。 施工准备 （1）劳动力计划 拟投入的劳动力计划 劳动力计划表 拟投入的主要机械设备 主要机械设备表
主要周转材料表 二工区进度计划从2012年3月15日至2012年4月30日，一工区进度计划从2012年4月15日至2012年5月31日。 计划横道图如下：
电线电缆生产工艺流程
一、电线电缆产品制造的工艺特性： 1．大长度连续叠加组合生产方式 大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响 到： （1）生产工艺流程和设备布置 生产车间的各种设备必须按产品要求的工艺流 程合理排放，使各阶段的半成品，顺次流转。设备配置要考虑生产效率不同而进行生产能力的 平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。 （2）生产组织管理 生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。反之，如果某个单元长度过长，则必须锯去造成浪费。 （3）质量管理 大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。它无法拆开重装。 电线电缆的质量管理，必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。 2．生产工艺门类多、物料流量大 电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。 电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。因此，各种材料的用量、备用量、批料周期与批量必须核定。同时，对废品的分解处理、回收，重复利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。 电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。3．专用设备多 电线电缆制造使用具有本行业工艺特点的专用生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求，从而形成了线缆制造的专用设备系列。如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。电线电缆的制造工艺和专用设备的发展密切相关，互相促进。新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和应用。如拉丝、退火、挤出串联线；物理发泡生产线等专用设备，促进了电线电缆制造工艺的发展和提高，提高了电缆的产品质量和生产效率。 二、电线电缆的主要工艺 电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。1．拉制 在金属压力加工中.在外力作用下使金属强行通过模具（压轮）,金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。 拉制工艺分：单丝拉制和绞制拉制。 2．绞制 为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。 绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。 3．包覆 根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。包覆工艺分： A．挤包：橡胶、塑料、铅、铝等材料。 B．纵包：橡皮、皱纹铝带材料。 C．绕包：带状的纸带、云母带、无碱玻璃纤维带、无纺布、塑料带等，线状的棉纱、丝等纤维材料。 D．?浸涂：绝缘漆、沥青等 三、塑料电线电缆制造的基本工艺流程
电缆沟施工工艺标准
电缆沟施工工艺标准集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
2.1电缆沟施工工艺标准 1适用范围 本施工工艺标准适用于砖砌电缆沟的施工工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300-2001。 2.2、《电力建设施工质量验收及评定规程》（第1部分：土建工程）DL/T5210.1-2005 3.3、《城市道路照明施工及验收规程》CJ89-2001。 3 施工准备 3.1、技术准备及要求 3.1.1、图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会审工作。 3.1.2、技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 3.1.3、定位放线：根据变电所设置的建筑测量定位方格网基准点或施工完毕的设备基础，采用经纬仪、拉线、尺量、定出电缆沟的基准线。 3.2、材料准备及要求 3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。 3.2.2、砖采用机制红砖，应有出厂合格证及复试报告。 3.2.3、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。 3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。混凝土实验室配合比完善。
3.3、主要机具 3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。 3.3.2、闪光对焊机、电渣压力焊机、电弧焊机、钢筋切断机、钢筋弯曲机。 3.3.3、无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 4.4、作业条件 4.4.1、机械设施已到位，各种材料已运达现场。 4.4.2、施工现场已清理完毕。 4 施工工艺 4.1、工艺流程 4.2、操作工艺
混凝土电缆沟典型施工方法(通用版)
混凝土电缆沟典型施工方法 (通用版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0997
混凝土电缆沟典型施工方法(通用版) 概述 在变电（换流）站工程施工中，站内电缆沟工作量大，其施工质量将直接影响变电站工程的整体形象。 本典型施工方法以电缆沟模板技术的改进为重点，立足于提高模板周转次数、节约资源、降低施工成本、提高施工工艺质量、缩短施工时间，实现施工管理化。 本典型施工方法已在荆门±500kV换流站、金昌750kV变电站工程等项目中应用，质量达到了清水混凝土标准；同时可以降低成本、节约资源、提高功效，预防和治理质量通病等，成效显著。 本典型施工方法特点 （1）采用定型模板和非定型模板组合拼装，既能提高混凝土表面工艺质量和电缆支架的安装质量，又能提高电缆沟的施工工效。
（2）通过模板改进和施工方法改进，改变传统的接地扁铁预埋方式，有效地预防预埋扁铁污染、预埋不平、电缆支架安装不一致等现象。 （3）可使电缆沟混凝土表面质量达到清水混凝土质量标准，沟壁表面无需进行二次粉刷，降低了成本。 （4）可有效防止电缆沟开裂或沉降不均等，提高其安全稳定性。 适用范围 本典型施工方法适用于不同电压等级变电（换流）站内混凝土电缆沟的施工。 工艺原理 （1）电缆沟地基验槽合格后，完成底板混凝土浇筑，采用定制模板，安装固定支撑，设置角钢剪刀撑支护，保证模板体系的稳定性。 （2）采用18mm长的标准定制模板，辅以600mm长的非标准模板配合使用，模板设置水平和垂直加强筋板，同时设置固定剪刀撑、电缆支架的螺旋栓孔，便于穿心螺杆有效固定外壁模板。

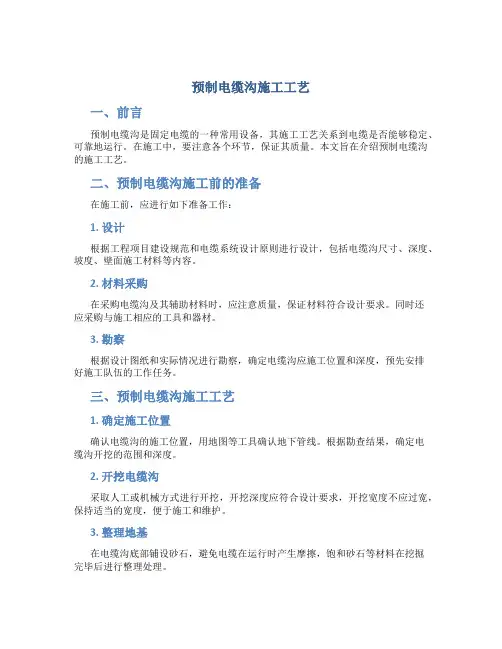

预制电缆沟施工工艺设计
现场制作预制电缆沟的工艺方法 山西多源电力建筑工程有限责任公司 我单位承建的宁远（崞阳）220kV变电站电缆沟主要为装配式预制 电缆沟，在施工中此项工作工期大大缩短，现场湿作业显著减少，节省了大量的人力和周转性材料投入，并且为现场安全文明施工创造了有利的条件。根据已有预制电缆沟的施工经验，我公司对预制电缆沟从工艺细节上进一步优化，并提出现场预制电缆沟的概念，在充分发挥预制电缆沟优势的同时，降低工程造价并提高了施工单位的独立性，更有效的保证项目的进度。现将现场制作预制电缆沟的工艺方法进行介绍。 一、主要工艺改进 1.提高电缆沟的整体性 将电缆沟端部水平方向受力钢筋进行单面搭接焊，以提高电缆沟整体受力性能（见下图）。
专业资料． 2.改进接缝处的外型设计，有效解决其渗漏水的可能 将电缆沟端部设计成L 形，使得接头处呈T 形。施工中采用微膨 胀混凝土进行接头处浇筑，彻底杜绝渗漏水的可能。（见下图）
3.有效利用预制与现浇部分的可靠连接，实现伸缩缝的设置 电缆沟端部的L 形及留置相应的钢筋可以保证预制混凝土与现 浇混凝土的良好结合，以便于按照设计要求留置伸缩缝（见下图）。 二、 施工准备及工艺过程 1.施工主要材料及工器具准备 16t 吊车、8#槽钢、50*50*3方管、40*4角钢、花篮螺丝、木胶板等（模板及支架系统制作9套）。 2.场地准备 专业资料． 施工场地拟采用沟槽式场地，施工开始前，开挖19.6m*3.1m*1.8m
基坑一个（该尺寸为基坑底部尺寸，开挖时放坡500mm），开挖后根据土质情况进行地基处理。然后浇筑厚度为150mm的C15混凝土工作平台。 3.骨架制作 3.1制作槽钢骨架 3.1.1将8#槽钢连接成骨架，骨架外边缘尺寸计算方法如下：槽钢骨架的制作宽度=电缆沟内部净宽度-（木胶板厚度+方管骨架厚度 +50mm）*2，槽钢骨架制作的高度=电缆沟内部净高度-木胶板厚度-方管厚度-50mm+木制圆弧凹槽高度50mm+沟底找坡100mm。 3.1.2纵向“口”型框架间距为600mm左右,纵向分布连接槽钢间距600mm左右。 3.1.3所有槽钢口朝向内部，各点之间的连接焊接紧固，且外表面平整。 3.1.4 槽钢支架制作完成后，采用膨胀螺丝将骨架固定于工作平台。且固定牢固。 3.2制作方管支架 3.2.1根据电缆沟沟壁内部高度计算沟内壁方管支架高度（需考虑木制圆弧凹槽的高度），即方管高度=电缆沟沟壁内部高度+50mm用于底端设置木制凹槽-（木胶板厚度+方管骨架厚度+50mm）+沟底找坡100mm。每块支架水平方向3根方管，竖向5根方管，之间焊接紧固，且表面平整。 专业资料．
电线电缆生产加工工艺流程
电线电缆生产加工工艺流程 1. 单芯安装线 1、导体一绝缘注塑一耐压试验T检验合格一成卷包装一出厂 2、导体-导体绞线或束丝一绝缘注塑一耐压试验一检验合格一成卷包装一出厂 2. 护套安装线 1. 导体-绝缘注塑-耐压试验-合并护套注塑-检验合格-成卷包装-出厂 2. 导体-导体绞线或束丝-绝缘注塑-耐压试验-合并护套注塑-检验合格- 成卷包装-出厂 3. 特种单芯安装线 1、导体一高温F46注塑或硅橡胶绝缘一耐压试验一检验合格一成卷包装一出厂 2、导体一导体绞线或束丝一高温F46注塑或硅橡胶绝缘一耐压试验一检验合格 -成卷包装-出厂 4. 特种护套安装线 1、导体—高温F46注塑或硅橡胶绝缘—耐压试验—合并护套高温F46注塑或硅橡胶-检验合格-成卷包装-出厂 2、导体—导体绞线或束丝—高温F46注塑或硅橡胶绝缘—耐压试验—合并护套高温F46 注塑或硅橡胶-检验合格-成卷包装-出厂 5. 补偿导线或补偿电缆。 1、导体-绝缘注塑-耐压试验-合并护套注塑-检验合格-成卷包装-出厂 2、导体-绝缘注塑-耐压试验-合并屏蔽编织-护套注塑-检验合格-成卷包装-出厂 3、导体—高温F46注塑或硅橡胶绝缘—耐压试验—合并屏蔽编织—护套高温F46 注塑或硅橡胶-检验合格-成卷包装-出厂 6. 电力电缆 1 、导体-绝缘注塑-耐压试验-成缆或加钢铠-护套注塑-检验合格-成盘包装-出厂 2、导体-导体绞线-绝缘注塑-耐压试验-成缆或加钢铠-护套注塑-检验合格-成盘包装-出厂 7. 特种电力电缆 1、导体—高温F46注塑或硅橡胶绝缘—耐压试验—成缆或加钢铠—护套高温F46 注塑或硅橡胶f检验合格f成盘包装f出厂
电缆沟井施工程序及工艺
电缆沟井施工程序及工艺 1、测量放样 各道工序要测量放样，必须仔细精确。 （1）临时水准点必须设在不受施工影响的固定构筑上，妥善保护，临时水准点必须闭合，差值不得大于12√L（L为KM）mm。 （2）测量放样由专人负责校对，原始资料妥善保管。如发生标高冲突或地下障碍物，立即向建设单位汇报，商讨措施，不得随意更改。 2、施工工艺流程（见下表） 3、沟槽开挖 （1）开挖前先用经纬仪放出下水道中心线，并据此划出两边开挖灰线，以尽量少占路面为原则。 （2）挖土顺序按常规，先深后浅，机械开挖可以一次到位的尽量一次性到位，严禁超挖，尽量不松动原土，如发生超挖严禁用土回填。 施工工艺流程
（3）挖土时应有专人负责指挥，一机配一人，注意挖土时的安全，及时发现周围土体的异常现象，通知操作员。 （4）沿槽底两侧，设排水沟，尽量减少地下水或雨水对沟槽的破坏。 4、排管基础 大片垫层采用排砌，严格控制砼管基础强度，必须达到C20以上，振动密实无蜂窝，基础中线每侧宽度允许偏差0～10mm。排管砼基础浇捣时注意不要让插入棒接触到排管模板，立模时要注意模板平整度及上油。 5、排管安装 排管安装前必须垫稳，缝宽应均匀，管道内不得有泥土砖石、砂浆、木块等杂物。 6、电缆沟体及桥支架的接地扁铁一定要用电焊机焊接牢固，确保接地要求。 7、砖砌电缆井 （1）根据井的尺寸，在砼基础上定出中心，量出内径。用砖沿四周铺砌，铺砌时要做到上下两砖错缝，砖与砖之间砂浆饱满，井壁砂浆抹面压光，并严格按施工图施工。方井的长宽，圆井的直径允许偏差±10cm。 （2）预制盖板。为达到电业部门要求采用钢模制作，能保证盖板平直度和质量，具体操作时切实注意预制盖板养护期，做到不到养护期不使用的原则，以保证预制件的质量达到设计要求的强度。 （3）盖板安装时必须完整无损，安装平衡，位置正确，井盖的高程与路面一致。 8、回填厚度应大于50cm，用平板振动器振捣密实。 以上工程应在验收合格后，及时进行覆土，防止砼管道暴露时间过长，造成损失；覆土前，槽内杂物应清除干净，抽干积水，管道两侧同时进行回填。 第四节电缆敷设施工程序及工艺 一、开工准备及主要技术措施 1、根据工程设计书了解整个工程电缆线路工程的施工概况：施工范围、电缆敷设路径走向、敷设方式等 2、了解敷设电缆的厂家、型号规格、护层接地方式及需采取的电缆防火措施的整体概况。 3、办理开工的施工依据，制定施工计划，编制作业指导书、敷设方案。
电缆沟施工工艺标准
2.1电缆沟施工工艺标准 1适用范围 本施工工艺标准适用于砖砌电缆沟的施工工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300-2001。 2.2、《电力建设施工质量验收及评定规程》（第1部分：土建工程）DL/T5210.1-2005 3.3、《城市道路照明施工及验收规程》CJ89-2001。 3 施工准备 3.1、技术准备及要求 3.1.1、图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会审工作。 3.1.2、技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 3.1.3、定位放线：根据变电所设置的建筑测量定位方格网基准点或施工完毕的设备基础，采用经纬仪、拉线、尺量、定出电缆沟的基准线。 3.2、材料准备及要求 3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。 3.2.2、砖采用机制红砖，应有出厂合格证及复试报告。 3.2.3、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。 3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复
试合格。混凝土实验室配合比完善。 3.3、主要机具 3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。 3.3.2、闪光对焊机、电渣压力焊机、电弧焊机、钢筋切断机、钢筋弯曲机。 3.3.3、无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 4.4、作业条件 4.4.1、机械设施已到位，各种材料已运达现场。 4.4.2、施工现场已清理完毕。 4 施工工艺 4.1、工艺流程
混凝土电缆沟典型施工及方法.docx
典型施工方法名称：混凝土电缆沟典型施工方法 典型施工方法编号： GWGF026-2010-BD-TJ 编制单位：湖北省输变电工程公司 推荐单位：湖北省电力公司 主要完成人：李有富戴堂云魏汉渝万清华 龚俊
目次 1概述 (3) 2本典型施工方法特点 . (3) 3适用范围 . (3) 4工艺原理 . (3) 5施工工艺流程及操作要点 . (4) 5.1施工工艺流程 . (4) 5.2操作要点 . (4) 5.2.1施工准备 . (4) 5.2.2测量定位、沟槽土方开挖 . (5) 5.2.3地基验槽 . (5) 5.2.4垫层混凝土浇筑及养护 . (5) 5.2.5钢筋绑扎及底板模板安装 . (5) 5.2.6隐蔽工程质量检查验收 . (6) 5.2.7底板混凝土浇筑及养护 . (6) 5.2.8边墙模板及预埋件安装 . (7) 5.2.9隐蔽工程质量检查验收 . (8) 5.2.10边墙混凝土浇筑及养护 . (8) 5.2.11边墙模板拆除 . (8) 5.2.12混凝土压顶制作及安装（含过水槽及过梁施工） (8) 5.2.13沟底排水找坡 . (9) 5.2.14接地扁铁安装 . (9) 5.2.15电缆支架制作及安装 . (9) 5.2.16电缆沟盖板制作及安装 . (9) 5.2.17质量检查验收 . (10) 6人员组织 (10) 7材料与设备 . (11) 8质量控制 (11) 9安全措施 (12) 10 环保措施 . (13) 11 效益分析 . (14) 12 应用实例 . (15) 12.1荆门±500kV 换流站 . (15) 12.2金昌 750kV 变电站 . (15)
电线电缆生产工艺流程
电线电缆生产工艺流程公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
一、电线电缆产品制造的工艺特性：? 1．大长度连续叠加组合生产方式? 大长度连续叠加组合生产方式，对电线电缆生产的影响是全局性和控制性的，这涉及和影响到：? （1）生产工艺流程和设备布置? 生产车间的各种设备必须按产品要求的工艺流程合理排放，使各阶段的半成品，顺次流转。设备配置要考虑生产效率不同而进行生产能力的平衡，有的设备可能必须配置两台或多台，才能使生产线的生产能力得以平衡。从而设备的合理选配组合和生产场地的布置，必须根据产品和生产量来平衡综合考虑。? （2）生产组织管理? 生产组织管理必须科学合理、周密准确、严格细致，操作者必须一丝不苟地按工艺要求执行，任何一个环节出现问题，都会影响工艺流程的通畅，影响产品的质量和交货。特别是多芯电缆，某一个线对或基本单元长度短了，或者质量出现问题，则整根电缆就会长度不够，造成报废。反之，如果某个单元长度过长，则必须锯去造成浪费。? （3）质量管理? 大长度连续叠加组合的生产方式，使生产过程中任何一个环节、瞬时发生一点问题，就会影响整根电缆质量。质量缺陷越是发生在内层，而且没有及时发现终止生产，那么造成的损失就越大。因为电线电缆的生产不同于组装式的产品，可以拆开重装及更换另件；电线电缆的任一部件或工艺过程的质量问题，对这根电缆几乎是无法挽回和弥补的。事后的处理都是十分消极的，不是锯短就是降级处理，要么报废整条电缆。它无法拆开重装。? 电线电缆的质量管理，必须贯串整个生产过程。质量管理检查部门要对整个生产过程巡回检查、操作人自检、上下工序互检，这是保证产品质量，提高企业经济效益的重要保证和手段。? 2．生产工艺门类多、物料流量大? 电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。? 电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。因此，各种材料的用量、备用量、批料周期与批量必须核定。同时，对废品的分解处理、回收，重复利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。? 电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。? 3．专用设备多? 电线电缆制造使用具有本行业工艺特点的专用生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求，从而形成了线缆制造的专用设备系列。如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。? 电线电缆的制造工艺和专用设备的发展密切相关，互相促进。新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和应用。如拉丝、退火、挤出串联线；物理发泡生产线等专用设备，促进了电线电缆制造工艺的发展和提高，提高了电缆的产品质量和生产效率。? 二、电线电缆的主要工艺? 电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。? 1．拉制? 在金属压力加工中.在外力作用下使金属强行通过模具（压轮）,金属横截面积被压缩,并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。? 拉制工艺分：单丝拉制和绞制拉制。? 2．绞制? 为了提高电线电缆的柔软度、整体度，让2根以上的单线，按着规定的方向交织在一起称为绞制。 绞制工艺分：导体绞制、成缆、编织、钢丝装铠和缠绕。? 3．包覆? 根据对电线电缆不同的性能要求，采用专用的设备在导体的外面包覆不同的材料。包覆工艺分：? A．挤包：橡胶、塑料、铅、铝等材料。? B．纵包：橡皮、皱纹铝带材料。?
电缆沟施工工艺标准范文
电缆沟施工工艺标 准
2.1电缆沟施工工艺标准 1适用范围 本施工工艺标准适用于砖砌电缆沟的施工工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300- 。 2.2、《电力建设施工质量验收及评定规程》（第1部分：土建工程）DL/T5210.1- 3.3、《城市道路照明施工及验收规程》CJ89- 。 3 施工准备 3.1、技术准备及要求 3.1.1、图纸会检：严格按照国家电网公司《电力建设工程施工技术管理导则》（以下简称导则）的要求做好图纸会审工作。 3.1.2、技术交底：应按照导则规定每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性，全体参加施工的人员都要参加交底并签名，形成书面交底记录。 3.1.3、定位放线：根据变电所设置的建筑测量定位方格网基准点或施工完毕的设备基础，采用经纬仪、拉线、尺量、定出电缆沟的基准线。 3.2、材料准备及要求 3.2.1、混凝土采用自拌，砂、石应有复试报告，水泥应有出厂合格证及复试报告。
3.2.2、砖采用机制红砖，应有出厂合格证及复试报告。 3.2.3、模板应采用表面平整、加工精密、有一定刚度的多层胶合板。 3.2.4、钢筋应进行外观及资料（出厂合格证中）检查，并经送样复试合格。混凝土实验室配合比完善。 3.3、主要机具 3.3.1、装载机、自卸汽车、砼搅拌机、插入式振动器、平板振动器、潜水泵、蛙式打夯机、柴油发电机、单面木工手压刨床、木工园锯、激光经纬仪、经纬仪、水准仪、磅称、挖掘机。 3.3.2、闪光对焊机、电渣压力焊机、电弧焊机、钢筋切断机、钢筋弯曲机。 3.3.3、无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩大机作通讯联络）。 4.4、作业条件 4.4.1、机械设施已到位，各种材料已运达现场。 4.4.2、施工现场已清理完毕。 4 施工工艺 4.1、工艺流程
电缆沟施工方案
一、工程概况 杭州市聚首路（沿江大道-月雅河)10kV电缆沟工程位置聚首路南起之江东路，北至月雅河，标准路幅宽度为40m全长约为1170m，10KV电缆沟的排管长度约为1764m（包括横穿管及支沟长度）。工作内容包括挖填土方、沟管浇捣铺设、电缆井浇筑预埋等。 二、施工准备 1.工程开工前，先由测量人员根据站区控制桩布设控制桩点，所有控制 桩都用混凝土进行加固围护，如有必要，还应用围栏围护。 2.土方工程开工前，根据施工图纸及轴线桩测放基槽开挖线。土方开挖 要注意不能让弃土掩盖控制桩及轴线桩。由于本工程为新建工程，场地高低不平，为保证能洒出开挖边线，应先用人工对场地周围进行平整。 3.组织有关技术人员熟悉图纸，了解各部分尺寸，制定相应的施工工序。 4.根据进度计划编制材料进场计划，组织施工力量，做好材料、成品、半 成品的加工订货及进场工作。 5.施工前做好各级技术交底，尤其是对工程的特殊性及技术质量要求要 详细交底，做到人人心中有数，严格按图纸及规范要求施工。 三、施工顺序 1.直埋玻璃钢套管电缆施工 定位放线→挖土→人工清槽→垫层施工→电缆管敷设→回填土→恢复原路面→竣工清理
直埋玻璃钢套管电缆基槽先用挖掘机破碎锤凿除混凝土路面后再进行开挖，挖除的所有垃圾经人工装自卸车运至水电处工地（运距约1.5km），再装车外随土方外弃。施工时所有材料都经人工装车从水电处工地运至施工现场。 2.钢筋混凝土电缆沟施工 基础部分：定位放线→挖土→人工清槽→测量放线→垫层混凝土浇筑→底板防水层施工→底板钢筋绑扎→底板混凝土浇筑→底板混凝土养护→侧壁定位放线→侧壁钢筋绑扎→满堂脚手架搭设→侧壁（及顶板）模板安装加固→（顶板钢筋绑扎）→混凝土浇筑→模板拆除→电缆沟身防水施工→回填土→竣工清理 四、主要施工方法 1.土方工程 （1）挖方 根据开挖深度，开槽放坡开挖，坡度系数1:0.75，以确保施工安全。 沟槽开挖采用挖掘机，由施工员用水准仪随时抄平，放出距坑底20cm 的水平桩，每隔2.5米打一个钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出。以确保槽底土壤不被扰动或破坏。挖出的土应随水电处场面土方及时运走，无法运走应堆放在离基坑5米以外堆放，土不宜堆得过高，用推土机及时碾平压实。基底每边加宽30cm 的施工工作面进行开挖。基坑经建设、监理、甲方验收后，方可进行下一步施工。 (2）填方 回填的土方用挖机运至基坑边，由于汽车及压路机不能进入基坑内，
电线电缆制作工艺流程基本知识
电线电缆制作工艺流程基本知识 【摘要】电线电缆的制造与大多数机电产品的生产方式是完全不同的。所有电线电缆都是从导体加工开始，在导体的外围一层一层地加上绝缘、屏蔽、成缆、护层等而制成电线电缆产品。 【关键词】电线电缆；导体加工；工艺 一、电线电缆产品制造的工艺特性 电线电缆制造涉及的工艺门类广泛，从有色金属的熔炼和压力加工，到塑料、橡胶、油漆等化工技术；纤维材料的绕包、编织等的纺织技术，到金属材料的绕包及金属带材的纵包、焊接的金属成形加工工艺等等。 电线电缆制造所用的各种材料，不但类别、品种、规格多，而且数量大。因此，各种材料的用量、备用量、批料周期与批量必须核定。同时，对废品的分解处理、回收，重复利用及废料处理，作为管理的一个重要内容，做好材料定额管理、重视节约工作。 电线电缆生产中，从原材料及各种辅助材料的进出、存储，各工序半成品的流转到产品的存放、出厂，物料流量大，必须合理布局、动态管理。 电线电缆制造使用具有本行业工艺特点的专用生产设备，以适应线缆产品的结构、性能要求，满足大长度连续并尽可能高速生产的要求，从而形成了线缆制造的专用设备系列。如挤塑机系列、拉线机系列、绞线机系列、绕包机系列等。 电线电缆的制造工艺和专用设备的发展密切相关，互相促进。新工艺要求，促进新专用设备的产生和发展；反过来，新专用设备的开发，又提高促进了新工艺的推广和应用。如拉丝、退火、挤出串联线；物理发泡生产线等专用设备，促进了电线电缆制造工艺的发展和提高，提高了电缆的产品质量和生产效率。 二、电线电缆的主要工艺 电线电缆是通过：拉制、绞制、包覆三种工艺来制作完成的，型号规格越复杂，重复性越高。 1.拉制 在金属压力加工中.在外力作用下使金属强行通过模具（压轮），金属横截面积被压缩，并获得所要求的横截面积形状和尺寸的技术加工方法称为金属拉制。 2.绞制
电 缆 沟 施 工工序,要求
电缆沟施工 一、料要求 1、电缆 （1）电缆的型号规格须符合设计要求，并附有产品合格证。严禁有绞拧、断裂等缺陷。 （2）电缆结端应严密，铠装无锈蚀。 （3）电缆附件同样应有产品合格证。 2、电缆管、槽 金属电缆管不应有穿孔、裂缝、显著的凹凸不平及严惩腐蚀等情况。管子内壁应光滑无毛刺。 金属电缆槽内壁平直，出口处无毛剌。电缆管、槽均应有产品合格证。 二、要机具 电工刀、嗤灯、钢锯、高阻计、支流高压实验器。 三、作业条件 1.电缆线路的安装工程应按已批准的设计进行施工。 2.与电缆线路安装有关的建筑物、构筑物的土建工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。 电缆线路安装前，土建工作应具备下列条件： 1、件符合设计要求，并埋置牢固； 2、电缆淆、隧道、竖井及人孔等处的地坪及抹面工作结束； 3、电缆层、电缆沟、隧道等处的施工临时设施、模板及建筑废料等
清理干净，施工用道路畅通，盖板齐备； 4、电缆线路铺设，不能再进行土建施工的工程项目应结束； 5、电缆沟排水畅通。 电缆线路敷设完毕后投入运行前，土建应完成的工作如下：（1）由于预埋件补遗、开孔、扩孔等需要而由土建完成的修饰工作；（2）电缆室的门窗；防火隔墙。 （3）电缆线路施工方案或施工组织设计已经编制，并已审批，“工程任务单”和“限额领料记录”已下达。 敷设前，应对电缆进行外观检查及绝缘电阻试验。6kV以上电缆应作耐压和泄漏试验。1kV以下电缆用高阻计（插表）测试，不低于10M Ω。 所有的试验均要做好记录，以便竣工试验时作对比参考，并归档。 5、电缆敷设前应准备好砖、砂，并运到沟边待用。并准备好方向套（铅破、钢字）标准。 6、工具及施工用料的准备。施工前要准备好架电缆的轴辊，支架及敷设用电缆托架，封铅用的喷灯、焊料、抹布、硬脂酸以及木、铁锯、铁剪，8#16#铅丝，编织的钢丝网套，铁锹、榔头、电工工具，汽油、沥青膏等。 7、电缆型号、规格及长度均应与设施资料核对无误。电缆不得有扭胶、损伤及渗漏。 8、电缆线路两端连接的电气设备（或接线箱、盒）应安装完毕或已就位，敷设电缆的通道应无堵塞。

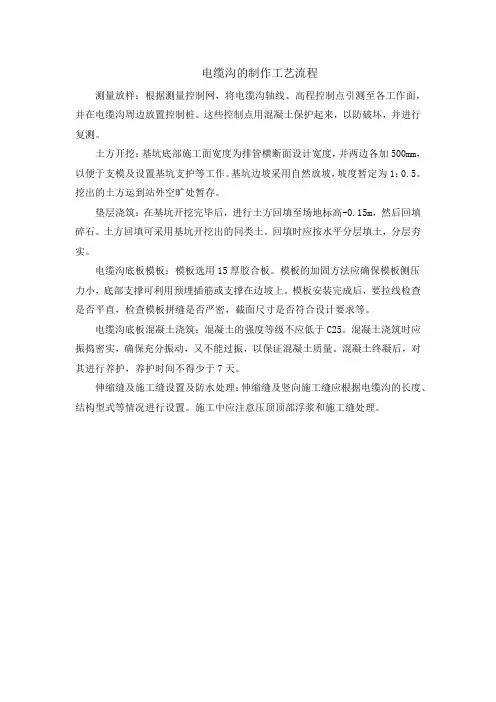

电缆沟工程施工方案
电缆沟工程施工方案 （1）电缆沟： 本工程电缆沟横断面尺寸为：净宽×净高=1.0m×1.0m，长1200m。电力电缆沟施工工艺框图 a、测量放线，设立中线桩。 b、人工配合机械挖基坑并整平夯实。 c、浇筑素砼基础：用移动式搅拌机拌制砼，机动翻斗车运送砼，人分灰浇筑，插入式和平板振动器捣固，人工抹平，终凝后酒水养护。 d、人工砌筑沟壁，砌筑前红砖应充分洒水湿润，水泥砂浆配合比应送市检站做试验确定，砂浆用200L 的砂浆搅拌机拌制，砌筑砂浆必须饱满，测量放线管沟开挖抽水验槽砼垫层预埋支架砼基础砌筑砖墙砼压顶钢筋制安墙体抹灰盖板沟外回填夯实密实度检测墙面应平整垂直，砌筑时应按设计图要求安砌电缆支架，电缆沟每25m，设一道沉降缝，缝宽3cm，缝中填塞沥青木丝板和防水胶泥。 e、沟内壁水泥砂浆抹面，外壁用防水砂浆抹面，抹面应用水泥膏压光，不得有空鼓或裂缝等现象。 f、预制钢筋砼盖板，按设计图纸要求委托业主指定的预制厂预制或在施工现场的预制场预制。 g、盖板安装：采用人工安装，安装时，支承面用1：2.5 砂浆座底，安装必须平整顺直。 h、沟侧回填土：回填用人工分层进行，边回填边夯实，两侧回填应
对称进行。 （2）电缆排管施工： 本工程过路电缆排管采用水煤气钢管，GG2×8φ150 长146m，和GG2 ×8φ151 长32m，GG-6φ150（砼包封）长43m。过路均采用C25 包封。 a、测量定线，作好标桩。 b、基槽开挖，整平夯实。 c、浇筑垫层砼。 d、垫层砼强度达到2.5Mpa 后，进行排管敷设。 e、排管敷设后，两侧安模，进行浇灌砼包封。 f、回填：当砼强度达到80%后，进行回填、分层夯实。 （3）电力接力井、人孔井施工 本工程电缆方形接力井2 座，管道衔接井13 座。墙体采用100 号水泥砂浆砌75 号红砖，内外壁用1:2.5 防水砂浆抹面厚1.5cm，外壁涂氯丁胶沥青防水涂料，底板采用100 号素砼，接力井盖板采用250 号钢筋砼，手孔井用铸铁井盖作盖板。 a、测量定位。 b、基坑开挖，整平夯实。 c、浇筑底板砼。 d、井壁砌筑，待底板砼强度达到2.5Mpa 后，进行井壁砌筑，砖缝砂浆要饱满（红砖要充分洒水湿润），墙体要平整垂直。 e、内外壁抹防水砂浆，用水泥膏压光，不得有空鼓或裂缝等现象。 f、外壁涂沥青防水涂料。
