材料的塑性泊松比
若略去弹性应变 Εe, 可得简化式
Λp =
(1 + Εp ) Εp (1 +
1+ Εp )
Εp
(2)
根据 (1) 式和 (2) 式进行计算的结果表明, 材料的弹性性质即 Λe 和 Εe 对 Λp 的影响微乎
其微, 可以忽略不计。如当 Εe< 01005 时, (2) 式相对 (1) 式的误差小于 017% ; 当 Εe= 0101
若以自然应变表示, Λep 为
图 2 Λep 2Εep 曲线 F ig12 Λep 2Εep cu rve1
Λep =
eeep (eeep -
eeep 1) eeep
(7)
图 2 为 Λep - Εep 关系曲线。 图中虚线为 (5) 式, 两
条实线为两种理想弹塑性材料根据 (4) 式画出, 其一
-
Λe
Ρ E
)
2V
0
V = (1 + Εep ) (1 - Λep Εep ) 2V 0
Λep =
1 Εep
[
1
-
(1 -
Λe
Ρ)
E
1+ 1+
Ρ
E
Εep
]
(4)
考虑到一般
Ρ
E
ν
1, 可得简化式
Λep =
1 + Εep Εep (1 +
1+ Εep )
Εep
(5)
计算结果表明, 当变形较大时, 简化式 (5) 与式 (4) 相比误差很小, 特别是大变形情况下误
1 引 言
泊松比也叫作横向变形系数, 是材料的一个弹性常数。当材料进入弹塑性变形阶段后, 泊 松比不再是常量而成为应变的函数。一般认为随着塑性变形的增加, 泊松比渐趋于 015。塑性 变形的泊松比到底是多大? 若是 015, 其条件又是什么? 本文对上述问题进行了探讨, 在塑性 变形体积不可压缩条件下的结论是: 小变形时, 以塑性应变定义的塑性泊松比 Λp = 015, 以弹 塑性总应变定义的弹塑性泊松比 Λep 则总是小于 015; 大变形时, 无论是 Λp 还是 Λep 均远小于 015。这个结论澄清了长期存在的一些模糊认识。本文提供的泊松比计算式可用来解决大变形 问题。在材料科学和加工手段飞速发展的今天, 高塑性和超塑性等大变形工程问题大量出现, 希望本文能为这类工程问题做出贡献。
第6卷 第2期 1999 年 6 月
塑性工程学报
JOU RNAL O F PLA ST IC IT Y EN G IN EER IN G
V o l16 N o 12 J un1 1999
材料的塑性泊松比 Λp 和弹塑性泊松比 Λep
(北京联合大学应用技术学院 北京 100101) 刘 智 (中国机械工程学会 北京 100823) 王瑞刚 (北京农学院 北京 102206) 赵广生
28 塑性工程学报 第 6 卷
3 弹塑性泊松比 Λep
令弹塑性总应变 Εep = Εe+ Εp , 其对应的弹塑性泊松比为 Λep , 材料的弹性模量为 E , 应力 Ρ 是总应变 Εep 的
函数 Ρ= Ρ(Εep )。 弹性泊松比仍为 Λe, 弹性应变 Εe=
PLAST IC PO ISSO N′S RAT IO Λp AND ELAST IC-PLAST IC PO ISSO N’S RAT IO ΛepO F M ATER IAL
L iu Zh i (Co llege of A pp lied T echno logy of BU U , B eijing, 100101)
图中虚线为实线的渐近线, 这表明大变形时 Εe 与 Λe 对 Λep 的影响可忽略不计, 即可以认为 Λep 与材料无关。 (2) 式与 (5) 式形式一致, 表明大变形时无需再区分塑性泊松比与弹塑性泊松 比。 其原因在于大变形情况下总变形中弹性变形的成分很少, 绝大部分均为塑性变形。
4 结 论
1) 塑性泊松比 Λp 为 (1) 式, 其简化式为式 (2) , 若以自然应变表示则为 (3) 式。 2) 塑性泊松比 Λp 是 Εp 的单调减函数, 可以认为它与材料的弹性性质无关, 且在小变形范 围内为 015; 随着变形的增大, Λp 逐渐减小。 3) 弹塑性泊松比 Λep 为 (4) 式, 其简化式为 (5) 式, 若以自然应变表示则为 (7) 式。 4) 弹塑性泊松比 Λep 为 Εep 的先单调增后单调减的函数, 式 (6) 的解为其极值点, 这一值总 是小于 015; 随着变形的增加, Λep 趋于与 Λp 一致。 5) 若采用实验手段进行测试, 由于不易从总应变 Εep 中分离弹性应变 Εe 和塑性应变 Εp , 故 一般测得的是弹塑性泊松比 Λep , 它永远也不会达到 015。只有分离出塑性应变 Εp 后, 才能测得 极接近 015 的塑性泊松比 Λp。 6) 由于大变形时泊松比 Λp 和 Λep 远非 015, 故工程中的大变形问题, 特别是大变形的位移 分析与应变分析可采用本文提供的算式来计算其实时泊松比。
第 2 期 刘智 等: 材料的塑性泊松比 Λp 和弹塑性泊松比 Λep
27
由以上二式可解得
V = (1 + Εe) (1 - ΛeΕe) 2V 0
Λp =
(1 -
Λe Εe )
1 + Εe + Εp - (1 + Εe) (1 + Εe + Εp ) Εp (1 + Εe + Εp )
(1)
时, 误差不超过 113% , 故用简化式 (2) 代替式 (1) 是可行的。
表 1 给出了一些计算结果。从表中看到在小变形 (Ε< 0101) 条件下可以认为 Λp = 015, 但
变形较大时这一结论不再成立。
条件
Εp
(2) 式
Λp
(1) 式 Εe= 01001
Εe= 01003
Εe= 01005
为 Λe = 0128, Ε0 = 010012; 另 一 为 Λe = 0130, Ε0 =
010017。 Ε0 为材料的屈服应变。
从图中可以看到, 进入弹塑性变形阶段后, 随着
第 2 期 刘智 等: 材料的塑性泊松比 Λp 和弹塑性泊松比 Λep
29
Εep 的增大, Λep 急剧增加, 在 Εep 为 0102 左右时, Λep 达极值后又逐渐减小。在 Εep < 011 的范围内尚 可以认为 Λep 接近 015。
W ang R u igang (Ch inese M echan ica l Engineering Society, 100823)
Zhao Guangsheng (B eijing A gricu ltu ra l Co llege, B eijing, 102206)
Abstract from the condition of incom p ressib ility of the vo lum e under the circum stances of p la stic defo rm a2 tion1th is p ap er derives p la stic2ela stic po isson’s ra tio ΛP , w h ich is defined by the p la stic ra tio Λp w h ich is de2 fined by the p la stie stra in Εp and ela stic2p la stic po isson’s ra tio Λep w h ich is defined by the w ho le ela stic p la stic stra in Εep a re derived. It a lso po in ts ou t tha t there is indeed Λp = 015 w ith in the region of sm a ll defo rm a tion, bu t Λep w ill never be b iger than 015, and w hen the defo rm a tion is la rger, no m a tter w hether it is Λp and Λep it w ill be fa r less than 0151 In th is p ap er the coun ting fo rm u la is p rovided fo r so lving the p rob lem of la rge de2 fo rm a tion1 Keywords po isson’s ra tio , p la stic defo rm a tion, la rge defo rm a tion
在大变形问题中, 一般将应变定义为自然应变 e, 塑性自然应变为 ep , 即 ep = ln (1 + Εp )
则由 (2) 式可导出用塑性自然应变表示的塑性泊松比为
Λp =
eep eep (eep -
eep 1)
(3)
表 2 给出了大变形时 Λp 的一些计算结果。可以看
到, 随着应变的增长, Λp 下降到远离 015, 且自然应
Εe= 01010
表 1 (Λe= 013) 01001 01002 01005 0101 0102 0103 0104 0105 0110 014996 014993 014981 014963 014926 014890 014855 014820 014654 014990 014986 014975 014956 014920 014884 014849 014814 014648 014977 014973 014962 014947 014907 014872 014836 014802 014637 014964 014960 014949 014931 014894 014859 014824 014790 014635 014932 014928 014917 014899 014864 014828 014794 014760 014597
泊松比

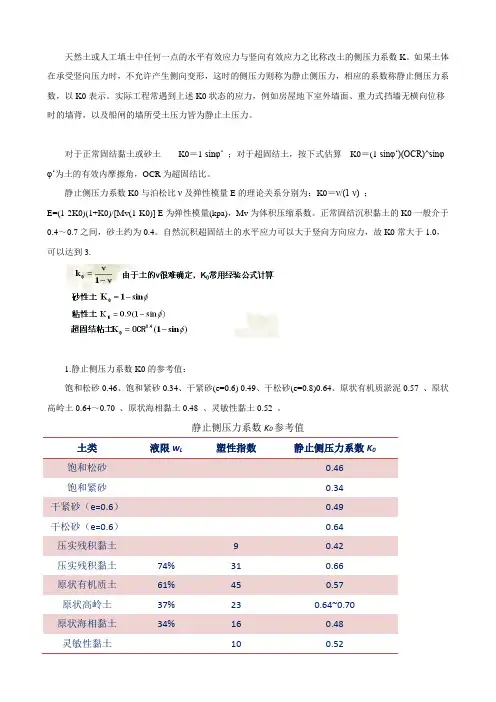

天然土或人工填土中任何一点的水平有效应力与竖向有效应力之比称改土的侧压力系数K。
如果土体在承受竖向压力时，不允许产生侧向变形，这时的侧压力则称为静止侧压力，相应的系数称静止侧压力系数，以K0表示。
实际工程常遇到上述K0状态的应力，例如房屋地下室外墙面、重力式挡墙无横向位移时的墙背，以及船闸的墙所受土压力皆为静止土压力。
对于正常固结黏土或砂土K0＝1-sinφ‘ ；对于超固结土，按下式估算K0＝(1-sinφ‘)(OCR)^sinφ φ‘为土的有效内摩擦角，OCR为超固结比。
静止侧压力系数K0与泊松比ν及弹性模量E的理论关系分别为：K0＝ν/(1-ν) ；E=(1-2K0)(1+K0)/[Mv(1-K0)] E为弹性模量(kpa)，Mv为体积压缩系数。
正常固结沉积黏土的K0一般介于0.4～0.7之间，砂土约为0.4。
自然沉积超固结土的水平应力可以大于竖向方向应力，故K0常大于1.0，可以达到3.1.静止侧压力系数K0的参考值：饱和松砂0.46、饱和紧砂0.34、干紧砂(e=0.6) 0.49、干松砂(e=0.8)0.64、原状有机质淤泥0.57 、原状高岭土0.64～0.70 、原状海相黏土0.48 、灵敏性黏土0.52 。
静止侧压力系数K0参考值土类液限w L塑性指数静止侧压力系数K0饱和松砂0.46饱和紧砂0.34干紧砂（e=0.6）0.49干松砂（e=0.6）0.64压实残积黏土9 0.42压实残积黏土74% 31 0.66原状有机质土61% 45 0.57原状高岭土37% 23 0.64~0.70原状海相黏土34% 16 0.48灵敏性黏土10 0.522.泊松比ν的参考值：饱和黏土0.5、含砂和粉土的黏土0.3～0.42 、非饱和黏土0.35～0.40、黄土0.44、砂质土0.15～0.25、砂土0.30～0.35泊松比v的参考值3.弹性模量E的参考值（MN×ｍ^-2）很软的黏土0.35～3、软黏土2～5、中硬黏土4～8、硬黏土7～18、砂质黏土30～40、粉质黏土7～20、松砂10～25、紧砂50～80、紧密砂、卵石100～200 。
泊松比和延伸率关系

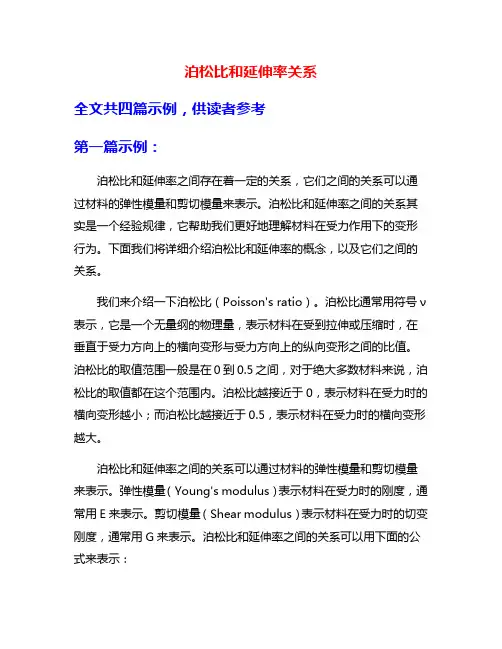

泊松比和延伸率关系全文共四篇示例，供读者参考第一篇示例：泊松比和延伸率之间存在着一定的关系，它们之间的关系可以通过材料的弹性模量和剪切模量来表示。
泊松比和延伸率之间的关系其实是一个经验规律，它帮助我们更好地理解材料在受力作用下的变形行为。
下面我们将详细介绍泊松比和延伸率的概念，以及它们之间的关系。
我们来介绍一下泊松比（Poisson's ratio）。
泊松比通常用符号ν表示，它是一个无量纲的物理量，表示材料在受到拉伸或压缩时，在垂直于受力方向上的横向变形与受力方向上的纵向变形之间的比值。
泊松比的取值范围一般是在0到0.5之间，对于绝大多数材料来说，泊松比的取值都在这个范围内。
泊松比越接近于0，表示材料在受力时的横向变形越小；而泊松比越接近于0.5，表示材料在受力时的横向变形越大。
泊松比和延伸率之间的关系可以通过材料的弹性模量和剪切模量来表示。
弹性模量（Young's modulus）表示材料在受力时的刚度，通常用E来表示。
剪切模量（Shear modulus）表示材料在受力时的切变刚度，通常用G来表示。
泊松比和延伸率之间的关系可以用下面的公式来表示：\[ν = \frac{E}{2G} - 1\]通过这个公式，我们可以看到泊松比和延伸率之间存在着一定的关系。
当我们知道材料的弹性模量和剪切模量时，就可以通过上面的公式来计算出泊松比的数值。
这个公式是一个经验规律，在实际工程中经常被使用。
第二篇示例：泊松比和延伸率是材料力学中常用的两个参数，它们是描述材料在受力后的变形行为的重要指标。
泊松比是一种材料力学常数，通常用符号ν表示，描述了在材料拉伸或压缩时横向变形与纵向变形之间的关系。
而延伸率是另一个描述材料变形行为的参数，它表示了材料在受力后的延展性能。
泊松比是一个重要的物理量，它反映了材料在受力后的变形方式。
在一般情况下，泊松比的取值范围在0到0.5之间，即0≤ν≤0.5。
当泊松比等于0时，材料在受力后不会发生横向收缩或膨胀，这种材料被称为无泊松材料；而当泊松比为0.5时，材料在受力后会出现最大的横向变形，这意味着材料的横向收缩与纵向延展相等。
常用材料的弹性模量及泊松比数据表
常用材料的弹性模量及泊松比数据表(S)序号材料名称弹性模量\E\Gpa 切变模量\G\Gpa 泊松比\μ1 镍铬钢、合金钢206 79.38 0.25～0.32 碳钢196～206 79 0.24～0.283 铸钢172～202 - 0.34 球墨铸铁140～154 73～76 -5 灰铸铁、白口铸铁113～157 44 0.23～0.276 冷拔纯铜127 48 -7 轧制磷青铜113 41 0.32～0.358 轧制纯铜108 39 0.31～0.349 轧制锰青铜108 39 0.3510 铸铝青铜103 41 -11 冷拔黄铜89～97 34～36 0.32～0.4212 轧制锌82 31 0.2713 硬铝合金70 26 -14 轧制铝68 25～26 0.32～0.3615 铅17 7 0.4216 玻璃55 22 0.2517 混凝土14～23 4.9～15.7 0.1～0.1818 纵纹木材9.8～12 0.5 -19 横纹木材0.5～0.98 0.44～0.64 -20 橡胶0.00784 - 0.4721 电木 1.96～2.94 0.69～2.06 0.35～0.3822 尼龙28.3 10.1 0.423 可锻铸铁152 - -24 拔制铝线69 - -25 大理石55 - -26 花岗石48 - -27 石灰石41 - -28 尼龙1010 1.07 - -29 夹布酚醛塑料4～8.8 - -30 石棉酚醛塑料 1.3 - -31 高压聚乙烯0.15～0.25 - -32 低压聚乙烯0.49～0.78 - -33 聚丙烯 1.32～1.42 - -Q235等属于碳素结构钢，35＃、45＃等属于优质碳素钢，强度较高，塑性和韧性都比碳素钢好。
屈服强度：是弹性变形的极限也叫屈服点。
增加应力到一定程度时成为塑性变形，也就是变弯了。
每种钢的屈服强度是不一样的镍铬钢、合金钢的弹性模量是206GPa碳钢的弹性模量为196～206GPa，计算时一般取206GPa铸钢的弹性模量为172～202Gpa精品文档word文档可以编辑！谢谢下载！。
多孔材料的泊松比
多孔材料的泊松比：
多孔材料的泊松比值通常低于全致密固体材料。
这主要是因为多孔材料具有可压缩性，其变形主要源自于孔结构坍塌，材料的横向变形较小。
对于泡沫材料，其泊松比值在塑性变形阶段的变化较大，例如在小应变条件下（小于5%），线弹性响应，泊松比值为0.3；在大应变条件下（压缩或拉伸），泊松比值可能大于0.0。
多孔材料的泊松比值与其“塑性泊松比”密切相关。
在较低的“塑性泊松比”区间，材料的“硬度强度比”（H/σy）对“塑性泊松比”极为敏感。
然而，对于大多数多孔材料，其“强度硬度比”与“塑性泊松比”之间的相关性并不明显，而与“压缩应变硬化率”密切相关。
这表明在考虑多孔材料的泊松比时，不能简单地套用全致密材料的Shaw-Sata曲线。
拓展资料
多孔材料是一种由相互贯通或封闭的孔洞构成网络结构的材料，孔洞的边界或表面由支柱或平板构成。
这种材料具有低密度、高比表面积、吸能减振、消声降噪、电磁屏蔽、透气透水、低导热率等特点，被广泛应用于各种领域。
例如，泡沫金属具有密度低、比表面积大、吸能减振等特点，主要应用在汽车、航空航天、电子产品等领域。
泡
沫陶瓷具有高温特性，主要应用在高温环境下的隔热、过滤和防护等领域。
材料的泊松比
材料的泊松比
泊松比是材料力学中的一个重要概念，主要用于描述材料在受到外力作用时的变形行为。
泊松比是指在一个材料中，当沿着一个方向施加拉伸力时，材料沿着垂直方向会发生
压缩的程度。
其公式表达如下：
μ= -ε ₂ /ε₁
其中，μ为泊松比，ε₁为沿着拉伸方向的应变，ε ₂为垂直于拉伸方向的应变。
泊
松比的数值一般位于0.1~0.5之间，具体数值取决于材料的种类和材料内部微观结构。
泊松比的值越小，说明材料在受力时越难进行压缩变形，具有较好的刚性。
例如，玻璃、石英、陶瓷等材料的泊松比一般较小，具有较好的刚性和硬度。
而泊松比较高的材料，如钢铁、铜、铝等，受力时较容易产生压缩变形，弹性模量较小，具有较好的韧性和延展性。
泊松比的值还与材料的塑性变形有关。
在材料受力过程中，当材料的应力超过材料产
生塑性变形的极限时，材料会发生塑性变形。
塑性变形后，材料的压缩变形会增大，泊松
比也会随之变大。
因此，泊松比在材料塑性变形方面也具有一定的指示意义。
总的来说，泊松比对于材料在受力过程中的变形行为具有重要的指示意义，它不仅反
映了材料的刚塑性特性，还可以用于材料强度和韧性的评价和选择。
当设计和制造材料产
品时，考虑到泊松比的因素，可使产品更加稳定、坚固和耐用。
两种材料的弹性、塑性仿真参数及应用
一、05Cr17Ni4Cu4Nb弹性、塑性仿真参数及应用
1.材料简介
05Cr17Ni4Cu4Nb即17-4PH，属马氏体不锈钢。
2.弹性、塑性仿真参数
MAT PLASTIC KINEMATIC模型参数：σ0=1076Mpa，E=186.8Gpa，Ep=1705Mpa，C=21999S-1，P=1.632。
3.材料应用
沉淀硬化型不锈钢，常用在高强度冲击结构，耐腐蚀性与304相当。
适用于400℃以下的高强度耐蚀件，例如，飞机、导弹的紧固件，涡轮发动机安装边和阀门等。
二、022Cr17Ni12Mo2弹性、塑性仿真参数及应用
1.材料简介
022Cr17Ni12Mo2即316L，属奥氏体不锈钢。
2.弹性、塑性仿真参数
弹性模量E=2.1E11pa，泊松比v=0.33；Johnson-Cook模型参数A=280MPa，B=1250Mpa，n=0.76，C=0.070，m=0.82，Tm=1800K，Tr=198K。
3.材料应用
主要做耐点蚀材料，常用于海水或其他其他介质，广泛应用于医疗器械行业。
也可用做耐热材料。
弹性力学论文
弹性力学论文篇一：弹性力学弹性力学的发展以及在实际当中的应用关键字：弹性力学发展过程应用摘要：文章简述了弹性力学的发展历程，介绍了弹性力学在各个领域当中的应用，并且在文章最后提到了弹性力学在未来可能的发展趋势。
弹性力学是研究弹性体在荷载等外来因素作用下所产生的应力、应变、位移和稳定性的学科。
弹性力学是固体力学的重要分支，它研究弹性物体在外力和其它外界因素作用下产生的变形和内力，也称为弹性理论。
它是材料力学、结构力学、塑性力学和某些交叉学科的基础，广泛应用于建筑、机械、化工、航天等工程领域。
弹性体是变形体的一种，它的特征为：在外力作用下物体变形，当外力不超过某一限度时，除去外力后物体即恢复原状。
绝对弹性体是不存在的。
物体在外力除去后的残余变形很小时，一般就把它当作弹性体处理。
弹性力学的发展大体分为四个时期。
人类从很早时就已经知道利用物体的弹性性质了，只是简单地利用弹性原理，并没有完整的理论体系，比如弓箭的使用。
而人们建立系统的弹性力学研究体系是从17世纪开始的。
弹性力学的发展初期主要是通过实践，尤其是通过实验来探索弹性力学的基本规律。
在这个阶段除实验外，人们还用最粗糙的、不完备的理论来处理一些简单构件的力学问题。
这些理论存在着很多缺陷，有的甚至是完全错误的。
在17世纪末第二个时期开始时，人们主要研究梁的理论。
到19世纪20年代法国的纳维和柯西才基本上建立了弹性力学的数学理论，明确地提出了应变、应变分量、应力和应力分量的概念，建立了弹性力学的几何方程、运动(平衡)方程、各向同性以及各向异性材料的广义胡克定律，从而奠定了弹性力学的理论基础，打开了弹性力学向纵深发展的突破口。
第三个时期是线性各向同性弹性力学大发展的时期。
这一时期的主要标志是弹性力学广泛应用于解决工程问题。
同时在理论方面建立了许多重要的定理或原理，并提出了许多有效的计算方法。
从20世纪20年代起，弹性力学在发展经典理论的同时，广泛地探讨了许多复杂的问题，出现了许多边缘分支。
常用工程材料属性弹性模量泊松比质量密度抗剪模张力强度屈服度度
常用工程材料属性弹性模量泊松比质量密度抗剪模张力强度屈服度度1. 弹性模量（Young's modulus）：弹性模量反映了材料在外力作用下的变形程度。
它定义为材料在线性弹性阶段的应力与应变的比值。
单位为帕斯卡（Pa）或兆帕（MPa）。
弹性模量越大，材料的刚度越高，抗变形能力越强。
典型弹性模量值：金属约为100-400GPa，钢约为200-210GPa，铝约为70GPa。
2. 泊松比（Poisson's ratio）：泊松比定义为材料纵向（拉伸方向）的应变与横向（垂直拉伸方向）应变之比。
它是衡量材料的压缩性和延展性的能力的参数。
泊松比一般介于0和0.5之间，无量纲。
对于大多数金属材料，泊松比约为0.33. 质量密度（Density）：质量密度是指物质的质量与体积的比值，单位为千克每立方米（kg/m³）或克每立方厘米（g/cm³）。
质量密度是衡量材料重量的参数，越大则材料越重。
4. 抗剪模量（Shear modulus）：抗剪模量是材料在纵向剪切应力作用下的刚度指标。
它描述了材料的剪切刚度。
单位为帕斯卡（Pa）或兆帕（MPa）。
典型抗剪模量值：金属约为1/3-1/4弹性模量。
5. 张力强度（Tensile strength）：张力强度指材料在拉伸过程中所能承受的最大应力。
单位为帕斯卡（Pa）或兆帕（MPa）。
张力强度较高的材料具有抵抗拉伸破坏的能力。
典型张力强度值：钢的张力强度约为300-400MPa，铝的张力强度约为150-300MPa。
6. 屈服度（Yield strength）：屈服度是指材料在拉伸过程中从线性弹性阶段到塑性变形阶段的变化点，也称为屈服点。
屈服度是标志材料开始塑性变形的临界应力。
单位为帕斯卡（Pa）或兆帕（MPa）。
通常屈服度值会低于张力强度，典型屈服度值：钢的屈服度约为200-400MPa，铝的屈服度约为50-250MPa。
总结：以上所介绍的常用工程材料属性包括弹性模量、泊松比、质量密度、抗剪模量、张力强度和屈服度等，它们对于材料的应用、设计和性能具有重要意义，不同材料的这些属性值也有很大的差异。
材料的塑性泊松比
第 2 期 刘智 等: 材料的塑性泊松比 Λp 和弹塑性泊松比 Λep
27
由以上二式可解得
V = (1 + Εe) (1 - ΛeΕe) 2V 0
Λp =
(1 -
Λe Εe )
1 + Εe + Εp - (1 + Εe) (1 + Εe + Εp ) Εp (1 + Εe + Εp )
(1)
若以自然应变表示, Λep 为
图 2 Λep 2Εep 曲线 F ig12 Λep 2Εep cu rve1
Λep =
eeep (eeep -
eeep 1) eeep
(7)
图 2 为 Λep - Εep 关系曲线。 图中虚线为 (5) 式, 两
条实线为两种理想弹塑性材料根据 (4) 式画出, 其一
-
Λe
Ρ E
)
2V
0
V = (1 + Εep ) (1 - Λep Εep ) 2V 0
Λep =
1 Εep
[
1
-
(1 -
Λe
Ρ)
E
1+ 1+
Ρ
E
Εep
]
(4)
考虑到一般
Ρ
E
ν
1, 可得简化式
Λep =
1 + Εep Εep (1 +
1+ Εep )
Εep
(5)
计算结果表明, 当变形较大时, 简化式 (5) 与式 (4) 相比误差很小, 特别是大变形情况下误
W ang R u igang (Ch inese M echan ica l Engineering Society, 100823)
聚酰亚胺薄膜泊松比
聚酰亚胺薄膜泊松比全文共四篇示例，供读者参考第一篇示例：聚酰亚胺薄膜是一种高性能材料，具有优异的力学性能和化学稳定性，被广泛应用于微电子、光学、航空航天等领域。
而泊松比则是评价材料在受力时的变形特性的重要参数之一。
本文将着重介绍聚酰亚胺薄膜的泊松比特性，并探讨其影响因素及应用前景。
一、聚酰亚胺薄膜的泊松比特性泊松比是描述材料在受力时的横向收缩量与纵向拉伸量之比的一个物理量。
对于聚酰亚胺薄膜来说，泊松比通常处于0.3-0.4之间，这意味着在受到拉伸、压缩等外力作用时，材料会呈现出横向膨胀或压缩的表现。
泊松比的大小与材料的柔韧性、变形能力等有着密切的关系，是评价材料变形特性的重要指标之一。
二、聚酰亚胺薄膜泊松比的影响因素1. 材料结构：聚酰亚胺薄膜的聚合物结构、分子排列方式等会直接影响其泊松比。
一般来说，聚酰亚胺薄膜中分子链的取向和交联度会影响其泊松比的大小。
2. 加工工艺：加工过程中的拉伸、压缩等工艺参数对聚酰亚胺薄膜的泊松比也有一定影响。
通过调整加工工艺，可以改变材料的结构和性能，从而影响泊松比的数值。
3. 外部条件：温度、湿度等外部条件也会对聚酰亚胺薄膜的泊松比造成影响。
在不同环境条件下，材料的变形特性可能会有所不同，泊松比也会相应发生变化。
三、聚酰亚胺薄膜泊松比的应用1. 微电子领域：聚酰亚胺薄膜的泊松比特性使其在微电子封装中得到广泛应用。
由于其柔韧性和变形能力，可以有效减小芯片受力时的变形和疲劳损伤，提高封装的可靠性。
2. 光学领域：聚酰亚胺薄膜在光学镜片、薄膜滤波器等光学器件中的应用也日益广泛。
其泊松比特性可使光学器件在变形时保持较好的光学性能，提高设备的稳定性和精度。
3. 航空航天领域：在航空航天器件中，要求材料在极端条件下具有良好的耐热、耐冷、抗辐射性能。
聚酰亚胺薄膜的泊松比特性使其成为一种理想的航空航天材料，可用于导热膜、隔热膜等关键部件。
第二篇示例：聚酰亚胺薄膜是一种高性能工程材料，在航空航天、电子、汽车等领域有着广泛的应用。
