定量给料机说明书(DOC)
LCXK-Ⅲ型定量给料机简易操作说明

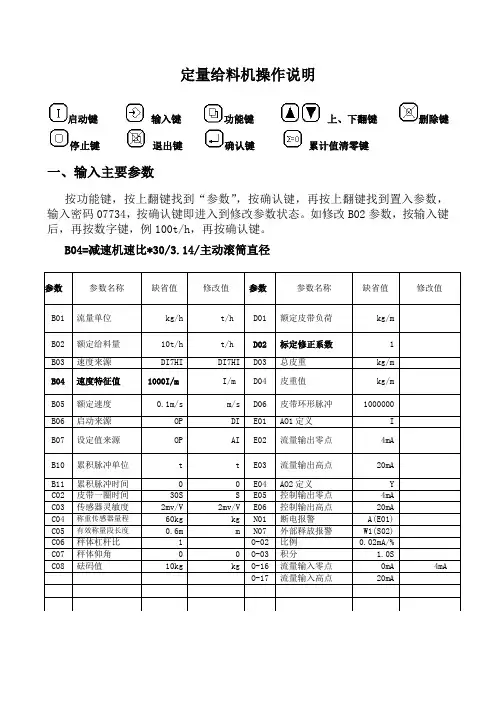

定量给料机操作说明启动键输入键功能键上、下翻键删除键停止键退出键确认键累计值清零键一、输入主要参数按功能键，按上翻键找到“参数”，按确认键，再按上翻键找到置入参数，输入密码07734，按确认键即进入到修改参数状态。
如修改B02参数，按输入键后，再按数字键，例100t/h，再按确认键。
B04=减速机速比*30/3.14/主动滚筒直径注：事件信息所有的重要功能由内部监控，如有故障，以事件信息方式输出。
如果几个事件同时出现，显示内容根据下面的优先级别确定。
事件列表调用功能分配。
移动功能选项，直到“显示事件”进入下行显示器。
进入功能。
显示说明：事件名称例如：流量超过上限事件代码例如：H1用光标键查阅不同的事件。
返回到额定显示状态。
事件清单系统信息：S8设定值超出极限S5 密码有效。
S5可保存2分钟，在此状态下，密码检测时忽略。
电气信息：E5设定值低于极限标定信息：C1 称重传感器连接错误最大值信息：H1 实际给料速率超过设置的极限值H2 实际皮带负载超过设置的极限值H4 称重传感器负载过大H5 偏差超出H6 控制器的极限值达到H7 电机故障H9 皮带跑偏或现场控制最小值信息：L1 实际给料速率小于设置的极限值L2 实际皮带负载小于设置的极限值L4 称量传感器负载太小二、标定(一)、标定准备工作1、仪表需进入键盘方式，按功能键，用上翻键找到键盘方式；按确认键，仪表左上角显示白方框，此时为仪表键盘控制方式。
2、仪表再进入容积方式（标定状态方式），按功能键，用上翻键找到容积方式，按确认键，仪表左上角显示黑方框，此时为容积标定方式。
3、输入最大流量设定值；按启动键，秤运行后，用秒表测秤皮带一圈时间，将时间（秒）输入到参数C02。
(二)、初次标秤先做皮带环形速度脉冲标定（皮带环形LB）在标定功能里，参考除皮程序。
（只在新秤第一次标定时操作，以后无需操作）(三)、除皮1、标定准备工作完成后，先启动定量给料机，使之空转；2、按功能键，用上翻键找到标定，按确认键，输入密码07734，再用上翻键找到除皮TW。
