园林制图规范
园林设计制图规范
园林设计制图规范一、制图空间模型：在模型空间使用毫米（mm）尺寸制图布局：在布局空间按照毫米（mm）单位布置图幅A1(597×841)、A2(420×594)，使用视口布置图纸，视口常用比例选用下表：（结合建筑设计及天正软件总结）总平面布置图比例参照水工平面布置图比例，保持一致。
二、图层归类图层的归类，按照模型和布局使用图层分为：布局中使用图层：模型中使用图层有：（其中包含有剖面和平面制图层）注：1.各层线宽由打印样式控制，具体设置线宽详见打印样式规定。
2.城市坐标使用天正插件标注，0-DIM COOR、0-PUM TEXT图层自动生成。
天正城市坐标标注前，先选定标注比例，标注完成后，如果没有错误，用分解命令进行分解，文字需要二次分解，便于未安装天正插件机器查看标注数据。
三、图纸字体、标示符号和图形（1）汉字统一选用新建—HZTXT，宽高比为0.8；英文字符与数字均选用HZTXT。
字高系列为：2.5、3.5、5.、7、10、14、20mm，若需书写更大的字，其字体高度应按2的比率递增。
汉字不应小于3.5mm，英文字符与数字不应小于2.5mm。
（2）在文字样式（快：ST）里面按照下图设置：常用符合输入代码：（3）图纸尺寸及文字：标题栏尺寸如下图；单位名称：字高7mm；图纸名称：字高5mm；工程名称“XXX”、图号名称“XXX”、设计证号名称“XXX”、日期名称“XXX”、比例名称“XXX”：字高3mm；“批准”、“核定”、“审查”、“校核”、“设计”、“制图”、“描图”、“设计证号”、“比例”、“日期”、“图号”、“设计”、“部分”：字高4mm。
宽度因子均为0.7；“设计”指初步设计、施工图设计、竣工图设计；“部分”指园建、结构、绿化、给排水、电气。
案例如图。
四、 尺寸标注（1）一般尺寸标注应单独设一图层，该图层名称为“0-DIM ”，颜色设置为红色。
在标注尺寸时，将该图层置为当前层，绘图界面中的“线型”、“线宽”设置为“ByLayer”；“文字样式”设置为“RS25”；“标注样式”设置为“TCK”。
CAD园林景观制图规范细则
CAD园林景观制图规范细则关键信息项1、制图软件及版本：＿___________________________2、图纸比例：＿___________________________3、图层设置规范：＿___________________________4、字体及字号要求：＿___________________________5、线条类型及线宽：＿___________________________6、标注样式及精度：＿___________________________7、图形单位及精度：＿___________________________8、图例及符号规范：＿___________________________9、图框格式及内容：＿___________________________10、打印输出要求：＿___________________________11 制图软件及版本111 统一使用具体 CAD 软件名称作为园林景观制图软件。
112 软件版本应不低于具体版本号，以确保功能的完整性和兼容性。
12 图纸比例121 常用图纸比例包括 1:50、1:100、1:200、1:500 等，根据实际绘图需求选择合适的比例。
122 同一套图纸中，比例应保持一致，除非有特殊说明。
13 图层设置规范131 建立明确的图层体系，包括但不限于以下图层：1311 地形图层：用于绘制地形等高线、坡地等。
1312 植物图层：区分不同种类的植物。
1313 建筑图层：包含各类建筑物、构筑物。
1314 道路图层：道路、小径等交通设施。
1315 水体图层：池塘、溪流、喷泉等水体。
1316 设施图层：座椅、垃圾桶、路灯等园林设施。
132 每个图层应具有清晰易识别的名称，并设置相应的颜色、线型和线宽。
14 字体及字号要求141 中文字体采用具体中文字体名称，英文字体采用具体英文字体名称。
142 标注文字的字号一般为具体字号，说明文字的字号根据内容重要性可适当调整。
园林制图规范
1、工作目标1.1规范化--有效提高设计的工作质量；1.2标准化--提高设计的工作效率；1.3网络化--便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
C AD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。

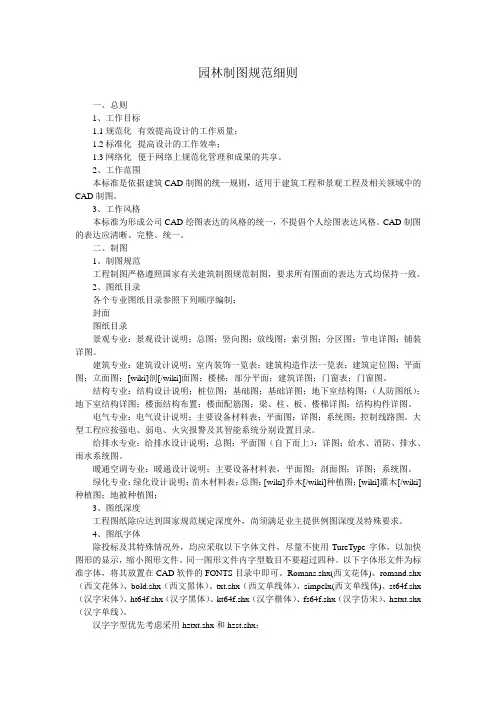

园林制图规范细则
园林制图规范细则一、总则1、工作目标1.1规范化--有效提高设计的工作质量；1.2标准化--提高设计的工作效率；1.3网络化--便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
园林制图规范
园林制图规范园林制图规范是指在园林设计和施工过程中所遵循的一系列规定和标准。
通过制图规范，可以确保园林项目的设计与施工质量，使园林景观更加美观和功能完善。
以下是一些常见的园林制图规范：1.比例尺：在园林制图中，比例尺的选择非常重要。
比例尺决定了不同元素在图纸上的大小和位置关系。
常见的比例尺有1:100、1:200和1:500等。
选取合适的比例尺能够更准确地表达设计意图。
2.图纸布局：园林制图中，图纸的布局应该清晰明了，注释和文字要清晰可读。
每一张图纸应该包含必要的信息，包括设计方案、图例、缩略图等。
同时，图纸的尺寸应根据实际需求进行调整，以保持清晰度和可读性。
3.图例和符号：图例是园林制图中常用的一种标志，用于解释和表示不同元素的含义和特点。
常见的图例有树木、花坛、草坪等。
符号是用来表示具体元素的图形，如点表示树木、线表示路径等。
图例和符号的使用应统一、准确，方便理解和识别。
4.高差标注：园林设计中经常涉及到地形的变化，因此需要对高差进行标注。
高差标注可以使用等高线、高程值和特定符号等方式。
标注要准确、清晰，在图纸上能够直观体现出地形的变化情况。
5.细节图：在园林制图中，细节图的作用非常重要。
细节图能够更加详细地展示设计要素的构造和细节，如花坛、雕塑、灯光等。
细节图应该按照比例尺进行设计，并标明材料、尺寸和施工要求等。
6.植物清单：园林设计中的植物选择也是非常重要的一环。
在图纸中应包含植物列表，包括植物名称、数量、尺寸和植植位置等信息。
植物清单能够帮助园林施工人员准确选择和布置植物，确保设计的一致性和可行性。
7.施工标准：园林制图中，应该包含详细的施工标准和规范。
这些标准和规范包括材料的选取、尺寸的精确度、施工过程和施工方法等。
施工标准的制定和执行能够保证园林项目的质量和安全性。
总之，园林制图规范对于园林设计和施工来说非常重要。
通过遵循规范，可以确保园林项目的质量和效果，使园林景观更加美观、实用和可持续。
园林景观设计制图规范(适用于规范制图)
景观设计制图规主编：校对：审定：编者单位：编制日期：制图规目录 (1)第一章：总则第二章：制图规一.一般规定1.图幅、比例 (2)2.图层 (3)3.图线、图例 (4)4.文字标注 (5)5.尺寸标注 (6)6.常用符号 (7)二.专项规定 (12)1.总图 (13)2.放线索引图 (13)3.竖向 (14)4.道路铺装 (14)5.绿化植栽 (15)6.小品 (15)7.水电 (16)三.材料名称标注 (16)四.图纸编排及装订 (18)第三章：作图软件规设置第四章：图纸容及要求一.方案设计图(一)方案设计展板(二)方案设计图册(三)方案设计幻灯演示文件二.扩大初步设计图第五章：附图第一章总则1.为了统一我公司制图规则，保证制图质量，提高制图效率，做到图面清晰、简明、规、美观，符合我公司设计、审算、施工、存档的要求，制定本标准。
2.本标准以国家现行制图标准为依据，结合我公司的制图风格及经验编制而成。
3.本标准适用于春雨计算机制图。
4.图纸必须以mm为单位按实际尺寸精确绘制；图面总体布局均衡、整齐、清晰、美观。
第二章制图规第二章(一) 一般规定第一节图幅、比例一.图纸幅面：1.图框位置：春雨04/e春雨/文件/天下图框2.图纸加长规定：图纸的短边一般不应加长，长边可加长，但应符合表1的规定。
3.图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用；必要时，也可立式使用。
4.一个工程设计中，使用的图纸一般不宜多于两种幅面，不含目录及表格所使用的幅面。
5.为方便出图，每图纸图框下应标明图幅、比例；图纸文件名应按如下格式保存：“图号/图名/图幅-比例”，例如：“JS2廊架施工设计A2-30”。
二.比例：1.绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从表2中选用，并优先选用表中常用比例。
2.一图纸，应以一种比例为主，且单图纸所用比例不宜超过3种。
3.比例符号“：”应选用中文半角状态输入。
园林景观CAD制图规范
园林景观CAD制图规范在园林景观设计领域，CAD 制图是一项至关重要的工作。
准确、清晰、规范的 CAD 制图不仅能够有效地传达设计意图，还能为后续的施工和项目管理提供可靠的依据。
为了确保园林景观 CAD 制图的质量和效率，制定一套完善的制图规范是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面，如 A0、A1、A2 等。
一般来说，总平面图宜采用 A1 或 A0 幅面，分区平面图和详图可采用 A2 或 A3 幅面。
2、图框与标题栏采用标准的图框格式，包括公司名称、项目名称、图纸名称、比例、日期等信息。
标题栏的内容应清晰、准确，便于识别和管理图纸。
3、比例根据图纸所表达的内容和范围，选择合适的比例，如1:100、1:200、1:500 等。
同一套图纸中，尽量采用统一的比例，特殊情况可在图中单独标注。
4、单位统一采用毫米（mm）作为制图单位，确保尺寸的准确性和一致性。
二、图层管理1、图层设置合理设置图层，将不同类型的图形元素（如地形、植物、建筑、道路等）分别放置在不同的图层中。
为每个图层设置明确的名称、颜色和线型，以便于区分和管理。
2、图层顺序按照从上到下的顺序，依次排列地形、建筑、植物、道路等图层，保证图形的显示效果清晰合理。
3、图层锁定与隐藏在绘制过程中，对于已经完成或暂时不需要编辑的图层，可以进行锁定或隐藏，避免误操作。
三、图形绘制1、线条线条的类型（实线、虚线、点划线等）应根据图形的性质和用途进行选择。
线条的宽度应根据比例和表达的重点进行设置，一般粗线用于轮廓线，细线用于细节和标注。
2、字体选用标准的字体样式，如宋体、黑体等，确保字体清晰可读。
标注文字的高度应根据图纸比例和图面大小进行调整，一般为25mm 5mm。
3、尺寸标注尺寸标注应准确、清晰，包括线性尺寸、半径尺寸、角度尺寸等。
标注的位置应合理，不遮挡图形的重要部分，且便于阅读。
4、符号与图例制定统一的符号和图例，用于表示植物、铺装、灯具等元素。
园林景观制图规范细则
园林景观制图规范细则一、总则1、工作目标1.1规范化——有效提高设计的工作质量；1.2标准化——提高设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是依据建筑CAD制图的统一规则，适用于建筑工程和景观工程及相关领域中的CAD制图。
3、工作风格本标准为形成公司CAD绘图表达的风格的统一，不提倡个人绘图表达风格。
CAD制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：封面图纸目录景观专业：景观设计说明；总图；竖向图；放线图；索引图；分区图；节电详图；铺装详图。
建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；[wiki]剖[/wiki]面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
绿化专业：绿化设计说明；苗木材料表；总图；[wiki]乔木[/wiki]种植图；[wiki]灌木[/wiki]种植图；地被种植图；3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3)
加深图线、上墨或描图
(1) 加深图线 铅笔线宜用较软的铅笔B-3B加深或加粗，然后用较硬的铅笔 H-B将线边修齐。线条的加深与加粗见表1.6所示。 绘图应遵循下列步骤： ① 先画上方，后画下方；先画左方，后画右方；先画细线， 后画粗线；先画曲线，后画直线；先画水平方向的线段，后 画垂直及倾斜方向的线段。 ② 同类型、同规格、同方向的图线可集中画出。 ③ 画起止符号，填写尺寸数字、标题栏和其他说明。 ④ 仔细核对、检查并修改已完成的图纸。
图纸幅面和格式
A0 ~ A3横式图幅
l 绘签栏
装订边
对中标志 幅面线 图框线
b
标题栏
图1-3-1 图纸幅面
表1-3-1 图纸幅面及图框尺寸
mm
图纸幅面尺寸
图纸长边加长尺寸
单位mm
必要时可以加长图纸的幅面，加长时只加长长 边，短边一般不应加长，但应符合规定。
图纸格式
（1）标题栏由设计单 设计号是设计机构用于内部管理(安排生产任 务、计划、统计、档案管理等）的编号，各单 位名称区、工程名称区、位的编号方法会有所不同，试解读94024，应 图名区、签字区、图号 为94年进行的第24项设计工程。 区等组成 标题栏格式和尺寸 图别填“专业”名，图 （设计单位全称） 号填 “建竣-01或建施设计号 （实名）（签名） （日期） （工程名称） 01”；图纸内容填写图 审定 图别 审核 纸名称，例：XXX平面 设计 （图名） 图号 日期 制图 图。
粗线的接头：
课外作业2：
（1）习题集1-10页
复习
上周画图来看，主要是比例方面有一定欠缺，
可以考虑稍微加强。 另一个是明确制图规范：画框的设置、内部 空间的安排、线条的粗细使用、与具体画图 的工具熟练掌握、
画图是手段，识图是目的
画图常见准备
选择合适的纸张、工具
笔削好、图板、尺干净、工具位置合理 具体使用： 丁字尺一般只用定位，不做精细量度（纸张
±0.000 图1-49 标高的指向
1.4.2 标注索引
1.4.2.1
索引符号 索引符号的圆、水平直径线和引出线 用细实 线，圆直径10mm，索引符号的引出线应该指 在被索引的位置上
索引符号
在施工图中,有时会因为比例问题而无法表达
清楚某一局部,为方便施工需另画详图。一般 用索引符号注明画出详图的位置、详图的编 号以及详图所在的图纸编号。 练习册P86
尺寸线在轮廓线的延长线处
2
不平 体轮
尺寸线与中心线重合 小尺寸在大尺寸外面 距离被标注物体太近 尺寸线与轮廓图线重合
箭头尺寸起止符号、尺寸数字的注写方向
尺寸数字的注写位置
尺寸的排列与布置
①尺寸宜标注在图样轮廓以外，不宜与图线、 文字及符号等相交。 ②互相平行的尺寸线，应从被注写的图样轮廓 线由近向远整齐排列，较小尺寸应离轮廓线 较近，较大尺寸应离轮廓线较远。
20 25 25 25 200 60 20 25
图1-3-2 工程用标题栏
图1-3-3 学生作业用标题栏
（2）会签栏
1.3.2 图线
（1）图线的宽度
图线的宽度（简称线宽） b，宜从下列线 宽系列中选取： 2.0 、 1.4 、 1.0 、 0.7 、 0.5 、 0.35 mm。
表1-4
图框线、标题栏线的宽度 mm
2）图线类型及用途
表1-5 图线(续)
（3）图线的画法
绘制图线时，应注意以下问题： ①同一张图纸内，相同比例的各图样，应选用 相同的线宽组。 ②相互平行的图线，其间隙不宜小于其中的粗 线宽度,且不宜小于0.7 mm。 ③虚线、单点长画线或双点长画线的线段长度 和间隔，宜各自相等（近）。
长仿宋字书写步骤
图1-11
数字及字母例字
1.4 标注和索引
1.4.1.1 尺寸组成的基本要素
图样上标注的尺寸包括：尺寸界线、尺寸线、尺寸起止符号 和尺寸数字 。
尺寸界线 细实线 起止符(4mm长， 中粗线，倾斜45°)
a
尺寸线 细实线
尺寸数字，字高3 居尺寸界线中，距尺寸线1
Hale Waihona Puke 尺寸界线外形为非圆曲线的构件，可用坐标形式标注尺 寸。复杂的图形，可用网格形式标注尺寸。
连续排列的等长尺寸，可用“个数×等长尺寸 ＝总长”的形式标注。
构配件内的构造因素（如孔、槽等）如同，可 仅标注其中一个要素的尺寸。
1.4.1.7 标高
（1 ）
标高符号
（2）标高数字
标高数字应以米为单位,零点标高应注写成
接画出的直线或曲线，称为已知线段。
(2)中间线段 标注有定形尺寸和不完全的定位尺寸 的图线，称为中间线段。
(3)连接线段 只有根据图中所给尺寸和其他已知条 件，用几何作图的方法才能画出的直线或曲线，称 为连接线段。
加深图线
正确 错误
粗线与稿线的关系： 稿线为粗线的中心线
两稿线距离较近时，可沿稿线向外加 粗
1.3
制图标准
为了统一制图规则，保证制图质量，提高制
图效率，做到图面清晰、简明，符合设计、 施工、存档的要求，适应工程建设的需要， 我国自1986年以来，先后修订颁布了一系列 国家标准或行业标准，对图样绘制做了统一 的技术规定和要求。
1.3.1 图幅和图标
1）图纸幅面
图纸幅面：指图纸的大小尺寸。 目 的：便于图样的交流、存档和管理。制 图标准对图纸幅面做了统一的规定。
字体及书写方法
（1）汉字字体格式
图样及说明中的汉字，宜采用长仿宋体，宽度 与高度的关系应符合表1-8的规定。字间距约为字 高的1/4，行间距约为字高的1/3。
表1-8 长仿宋体字高宽关系
mm
图1-9 基本笔划
①.长仿宋字的写法
长仿宋字笔划16字要领：横平竖直，结构匀称， 高三宽二，填满方格。 长仿宋字书写16字要求：字体端正，笔画清楚， 排列整齐，间格均匀。
第2讲 制图规范
掌握图纸幅面及格式规定，掌握图 线类型及用途，了解字体规定及书写规 则。 掌握尺寸标注方法；理解索引、详 图等符号、比例的规定。
理论教学1（2节）：
1.3 制图标准 1.4 尺寸标注和索引 1.5 绘图步骤和方法
实训教学2（1节）：
（1）图框绘制A1A2A3 （2）尺寸标注（绘P15图）
角度标注方法、弧长标注方法
1.4.1.5 薄板厚度、正方形、坡度、非圆曲线 等尺寸标注
在薄板板面标注板厚尺寸时，应在厚度 数字前加厚度符号“t”。
标注正方形的尺寸
标注正方形的尺寸，可用“边长×边长” 的 形 式， 也 可在 边 长数 字 前加正方形符号 “口”。
标注坡度时，应加注坡度符号。坡度也可用直 角三角形形式标注。
直径的尺寸标注
小圆直径的标注方法
（3）球的尺寸标注
标注球的半径尺寸时，应在尺寸前加注符号
“SR”。标注球的直径尺寸时，应在尺寸数字 前加注符号“Sφ”。注写方法与圆弧半径和 圆直径的尺寸标注方法相同。
1.4.1.4 角度、弧度、弧长的标注
角度的尺寸线应以圆弧表示。该圆弧的 圆心应是该角的顶点，角的两条边为尺寸界 线。起止符号应以箭头表示，如没有足够位 置画箭头，可用圆点代替，角度数字应按水 平方向注写。
③图样轮廓线以外的尺寸界线，距图样最外轮
廓之间的距离，不宜小于10 mm。平行排列的 尺寸线的间距，宜为7-l0 mm，并应保持一致。
④总尺寸的尺寸界线应靠近所指部位，中间的
分尺寸的尺寸界线可稍短，但其长度应相等。
尺寸的排列与布置
1.4.1.3 半径、直径、球的尺寸标注
（1）半径的尺寸标注
圆弧半径的标注方法
定位，图框定位、水平定位等） 胶纸：舒展纸张后，压住边角，由上而下， 由左到右的粘贴。胶纸取下后，补全缺角边 框
三角板：主要是灵活量度。 比例加强：比例是图形与实 物的线性尺寸比。 注意：数值越大，图面越清 晰，但所画图像也越少。相 反亦然 设图面只用 20CM,那么下面数值比较 1:5 1M 1:50 10M 1:500 100M
④单点长画线或双点长画线，当在较小图形中绘制有 困难时，可用实线代替。 ⑤单点长画线或双点长画线的两端，不应是点。点画 线与点画线交接或点画线与其他图线交接时，应是 线段交接。 ⑥虚线与虚线交接或虚线与其他图线交接时，应是线 段交接。虚线为实线的延长线时，不得与实线连接。 ⑦图线不得与文字、数字或符号重叠、混淆，不可避 免时，应首先保证文字等的清晰。
平面图形抄绘
图形尺寸类型
（1）定形尺寸 用以确定图形中各组成部分 的形状和大小的尺寸，称为定形尺寸。 (2)定位尺寸 用以确定图形中各组成部分 之间或各组成部分与基准之间相对位置的尺 寸，称为定位尺寸。 （3）总体尺寸 用以确定图形总长、总宽、 总高的尺寸，称为总体尺寸。
图形线段分析
(1)已知线段 根据图中所给尺寸能直
2) 用铅笔绘制底稿
(1) 按照图纸幅面的规定绘制图框，并在图纸上按 规定位置绘出标题栏。 (2) 合理布置图面，综合考虑标注尺寸和文字说明 的位置，定出图形的中心线或外框线，避免在一张 图纸上出现太空或太挤的现象，使图面匀称美观。 (3) 画图形的定位轴线，然后再画主要轮廓线，最 后画细部。画草图时最好用较硬的铅笔，落笔尽可 能轻、细，以便修改。 (4) 画尺寸线、尺寸界线和其他符号。 (5) 仔细检查，擦去多余线条，完成全图底稿。
l 绘签栏
装订边
对中标志 幅面线 图框线
b
标题栏
内部空间把握：先将内部图画图框算好并画
好，再着手画细部 一般同一纸张，同一比例，最主要关注最小 尺寸能否用该比例清晰表达 线条：内部结构、图线层次 注意保持图面整洁
