给排水制图标准
给排水工程CAD制图标准
（试行）
上海市政工程设计研究院
2003年5月
目录
第一章总则 (1)
第二章制图一般标准 (2)
2.1运行平台 (2)
2.2制图比例 (2)
2.3变量 (2)
2.4图层 (4)
2.5线型与线宽 (5)
2.6标注 (6)
2.7字型字体 (6)
2.8图签与图框 (7)
第三章专业制图标准 (8)
3.1结构专业制图标准 (8)
3.2工艺专业制图标准 (10)
3.3电气仪表专业制图标准 (12)
第四章初始化软件 (14)
4.1综合初始化软件 (14)
4.2各专业初始化软件 (14)
4.3软件使用说明 (14)
给排水工程CAD制图标准
（试行）
第一章总则
1.0.1本标准（试行）适用于我院给排水工程设计中工艺、结构、电气及仪表专业的CAD制图。
1.0.2 本标准（试行）在现行《院CAD制图规定（试行）》基础上进行细化完善。
给排水工程制图以本标准（试行）为准。
1.0.3本标准试行后，院自行开发的AutoCAD绘图软件，应符合本标准（试行）的有关规定。
1.0.4引进的AutoCAD二次开发绘图软件，应根据本标准（试行）有关规定进行软件转换。
1.0.5为配合本标准（试行）操作，结合各专业的特点，已编制完成各专业制图初始化软件，其中包括定义图形文件的系统参数值及各专业的常用图层和属性。
初始化软件可在院信息网中下载使用。
1.0.6本标准（试行）可在院技术质量处网页上下载。
1.0.7本标准（试行）于2003年6月1日开始生效，各专业应严格遵照执行。
1.0.8本标准（试行）解释权属技术质量处。
第二章制图一般标准
制图一般标准是指针对在给排水工程各专业设计制图中的共性内容所制定的通用标准。
2.1 运行平台
AutoCAD R14及以上版本。
2.2 制图比例
各专业应严格按照比例进行精确制图。
比例一般可按下列两种方式选用：
（1）制图尺寸=实际尺寸，图纸输出比例按需要确定。
（2）制图尺寸=实际尺寸*制图比例，图纸输出比例为1:1。
一般情况下，推荐使用方式（2）。
2.3 变量
2.3.1 系统变量
2.3.2尺寸线变量
2.3.3 角度变量
注：ds为图纸输出比例。
2.4 图层
2.4.1 通用图层
该图层为公用层，名称：SMEDI，颜色：white，放置图签、图框、指北针、项目名称等各专业可共享的内容。
2.4.2 专业层
2.4.2.1 命名规则
为使图层命名简洁，表达清楚，均采用中文命名，格式为：AA-BB。
其中：AA——专业代码，BB——类型代码；如有需要，可在类型代码（BB）之后增加特征代码（CC），格式为AA-BB-CC。
给排水工程专业代码（AA）设置规定如下表：
类型代码（BB）及特征代码（CC）根据各专业具体情况进行设置使用。
颜色由各专业标准中制定。
2.4.2.2 使用原则
图层设置在满足设计表达及管理的要求下，应严格按照标准图层设置进行，如有特殊要求，可自行设置图层，但应按2.4.2.1的命名规则设置。
2.5 线型与线宽
2.5.1线型
除特殊要求外，应采用CAD标准线型文件AcadISO.lin中定义的ACAD_ISO系列线型。
2.5.2 线宽
定义的线宽为图线由绘图仪打印出的线宽。
除特殊情况外，线宽应由图形所在图层的颜色确定，宜采用无宽度的线。
2.6 标注（单位：mm）
（1）轴线编号所用圆直径8，轴线号字高5；（2）尺寸线与模板外轮廓线的最小距离10；（3）多道尺寸线之间的距离为8。
2.7 字型字体
2.7.1 标准字体：
定义：name: smedi
Shx Font: Smsim.shx
Big Font: Smfs.shx
Height: 0
Width Factor: 0.75
2.7.2 字高：（单位:mm）
尺寸标注： 3.5
图中说明： 3.5或7.0
剖面标注及图块名7.0
图纸说明 5.0
材料表 5.0
图纸说明行距8.0
特殊情况可作适当调整。
2.8 图签与图框
严格按照我院《设计输出格式标准》（试行）执行。
图签中字高（单位mm）：
工程名称 5
图纸名称7
其它 3.5
注：2.6、2.7、2.8条中所规定的标注尺寸、字体高度均为最终输出图纸中尺寸。
第三章专业制图标准
在制图一般标准的基础上，根据各专业的特点，对图层、线型、颜色等作出具体规定。
专业制图标准中未涉及的内容，应严格按照第二章制图一般标准中的条款执行。
3.1结构专业制图标准
本节制图标准适用于给排水工程中结构专业的设计制图。
3.1.1 制图比例
平、剖面图：1:50，1:100，1:150，1:200
详图：1:10，1:20，1:25，1:50.
3.1.2 图层及线型
注：无特殊情况，使用时应优先选用上述图层的颜色，并应严格按表中的规定进行分层。
3.1.3 钢筋设置（单位：mm）
（1）点钢筋用Donut绘制，Inside diameter 0,Outside diameter 0.6;
（2）钢筋与模板实线最小距离为0.8；
（3）点钢筋于直线钢筋距离为0.6。
3.1.4 标注设定（单位：mm）
（1）钢筋标注在直线钢筋上方时，标注文字与直线钢筋距离为1；
（2）钢筋标注需引出线时，标注线与该处模板线最小距离为5或9；
（3）多道钢筋标注引出线之间的距离为8；
（4）钢筋编号所用圆直径为6，钢筋号字高3.5
其他按照一般制图标准中第2.6条执行。
3.1.5 其它
专业制图标准中未覆盖部分按现行制图标准《房屋建筑制图统一标准GB/T 50001-2001》及《建筑结构制图标准GB/T
50105-2001》执行。
3.2 工艺专业制图标准
（1）本节仅适用于给排水工程工艺专业中单体构筑物的制图。
（2）给排水工艺设计制图一般应在结构CAD模板图的基础上进行。
（3）给排水工艺设计制图时可依据工艺专业制图标准要求对其他专业图层线型及颜色进行调整，但不得对其他专业图形内容进行修改。
3.2.1 制图比例
（1）凡采用结构专业CAD模板图进行工艺制图的，根据结构模板图的比例进行制图。
（2）凡不采用结构CAD模板图进行工艺制图的，在确定制图比例后进行制图。
3.2.2 图层及线型
注：无特殊情况，使用时应优先选用上述图层的颜色，并应严格按表中的规定进行分层。
3.2.3 其他
专业制图标准中未覆盖部分按现行制图标准《房屋建筑制图统一标准GB/T 50001-2001》及《给排水制图标准GB/T 50106-2001》执行。
3.3 电气仪表专业制图标准
（1）本节标准仅适用于电气及仪表专业布置图的设计制图。
（2）电气仪表专业设计制图一般应在工艺或建筑结构布置图上进行。
（3）电气仪表专业设计制图时可依据本专业制图标准要求，对其他专业图层线型及颜色进行调整，但不得对其他专业图形内容进行修改。
3.3.1 制图比例
（1）凡采用结构、工艺专业模板图进行电气仪表设计制图的，根据模板图的比例进行制图。
（2）凡不采用结构、工艺专业模板图进行电气仪表制图的，在确定制图比例后进行制图。
3.3.2 图层及线型
注：无特殊情况，使用时应优先选用上述图层的颜色，并应严格按表中的规定进行分层。
第四章初始化软件
根据各专业制图衔接方式，初始化软件分为两类。
4.1 综合初始化软件
该初始化软件适用于工艺、电气及仪表专业沿用结构模板图
进行设计制图的方式。
由结构专业在制图前运行该软件，确定系统参数和制图比例，并按各专业的标准，生成结构、工艺、电气和仪表专业的所有图
层及属性，相应的后续专业根据初始化后的结果进行制图。
软件名称：Smedi_ini.lsp
4.2 各专业初始化软件
该软件适用于各专业独立制图的方式。
该软件定义图形文件
的系统参数值及本专业的常用图层和属性, 同时确定制图的比例。
各专业的初始化软件为：
结构：Smedi_c_ini.lsp 给水：Smedi_w_ini.lsp 排水：Smedi_d_ini.lsp 电气：Smedi_e_ini.lsp
仪表：Smedi_I_ini.lsp
4.3 软件使用说明
制图前根据需要，在CAD环境下执行Load Application命令
加载上述相应的软件并运行。
在运行初始化软件时需输入图纸输出比例ds,如果制图尺寸=
实际尺寸，则ds=图纸输出比例；如果制图尺寸=实际尺寸*制图比例，则ds=1。
初始化软件下载：
1、综合初始化软件：
AutoCAD14.0版：Smedi_ini.lsp
AutoCAD2000版：Smedi_ini.lsp
2、专业初始化软件：。

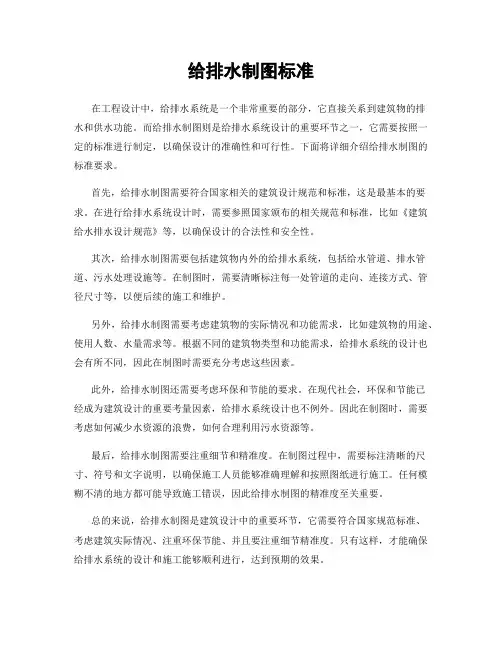

给排水制图标准
给排水制图标准在工程设计中，给排水系统是一个非常重要的部分，它直接关系到建筑物的排水和供水功能。
而给排水制图则是给排水系统设计的重要环节之一，它需要按照一定的标准进行制定，以确保设计的准确性和可行性。
下面将详细介绍给排水制图的标准要求。
首先，给排水制图需要符合国家相关的建筑设计规范和标准，这是最基本的要求。
在进行给排水系统设计时，需要参照国家颁布的相关规范和标准，比如《建筑给水排水设计规范》等，以确保设计的合法性和安全性。
其次，给排水制图需要包括建筑物内外的给排水系统，包括给水管道、排水管道、污水处理设施等。
在制图时，需要清晰标注每一处管道的走向、连接方式、管径尺寸等，以便后续的施工和维护。
另外，给排水制图需要考虑建筑物的实际情况和功能需求，比如建筑物的用途、使用人数、水量需求等。
根据不同的建筑物类型和功能需求，给排水系统的设计也会有所不同，因此在制图时需要充分考虑这些因素。
此外，给排水制图还需要考虑环保和节能的要求。
在现代社会，环保和节能已经成为建筑设计的重要考量因素，给排水系统设计也不例外。
因此在制图时，需要考虑如何减少水资源的浪费，如何合理利用污水资源等。
最后，给排水制图需要注重细节和精准度。
在制图过程中，需要标注清晰的尺寸、符号和文字说明，以确保施工人员能够准确理解和按照图纸进行施工。
任何模糊不清的地方都可能导致施工错误，因此给排水制图的精准度至关重要。
总的来说，给排水制图是建筑设计中的重要环节，它需要符合国家规范标准、考虑建筑实际情况、注重环保节能、并且要注重细节精准度。
只有这样，才能确保给排水系统的设计和施工能够顺利进行，达到预期的效果。

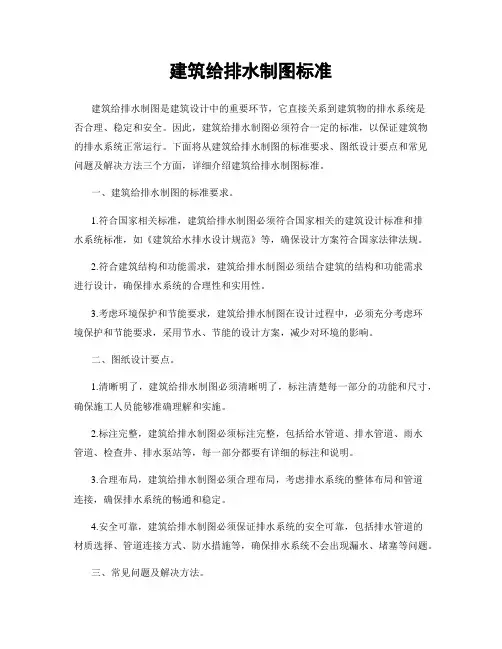

建筑给排水制图标准
