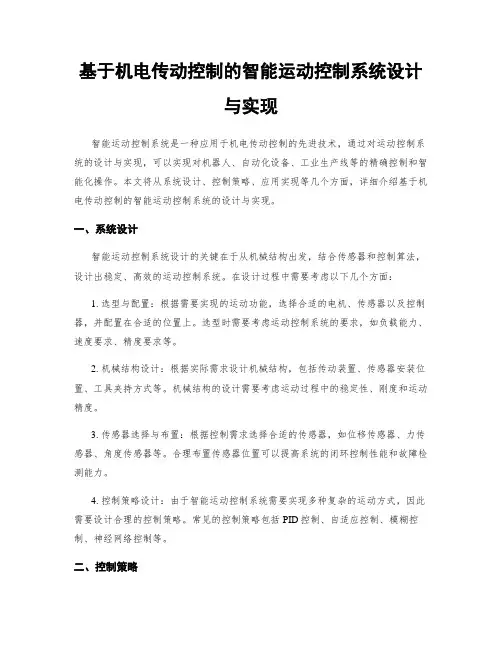

基于机电传动控制的智能运动控制系统设计与实现
基于机电传动控制的智能运动控制系统设计与实现智能运动控制系统是一种应用于机电传动控制的先进技术，通过对运动控制系统的设计与实现，可以实现对机器人、自动化设备、工业生产线等的精确控制和智能化操作。
本文将从系统设计、控制策略、应用实现等几个方面，详细介绍基于机电传动控制的智能运动控制系统的设计与实现。
一、系统设计智能运动控制系统设计的关键在于从机械结构出发，结合传感器和控制算法，设计出稳定、高效的运动控制系统。
在设计过程中需要考虑以下几个方面：1. 选型与配置：根据需要实现的运动功能，选择合适的电机、传感器以及控制器，并配置在合适的位置上。
选型时需要考虑运动控制系统的要求，如负载能力、速度要求、精度要求等。
2. 机械结构设计：根据实际需求设计机械结构，包括传动装置、传感器安装位置、工具夹持方式等。
机械结构的设计需要考虑运动过程中的稳定性、刚度和运动精度。
3. 传感器选择与布置：根据控制需求选择合适的传感器，如位移传感器、力传感器、角度传感器等。
合理布置传感器位置可以提高系统的闭环控制性能和故障检测能力。
4. 控制策略设计：由于智能运动控制系统需要实现多种复杂的运动方式，因此需要设计合理的控制策略。
常见的控制策略包括PID控制、自适应控制、模糊控制、神经网络控制等。
二、控制策略控制策略是智能运动控制系统中非常关键的一部分，不同的控制策略可以实现不同的运动控制效果。
以下是几种常用的控制策略：1. PID控制：PID控制是一种经典的运动控制方法，通过调节比例、积分和微分三个参数，实现对系统的稳态误差、超调量以及响应时间的优化。
2. 自适应控制：自适应控制是一种能够根据系统的实时状态和参数变化自动调节控制器参数的控制策略。
通过在线参数更新，可以适应系统参数的变化，提高控制性能。
3. 模糊控制：模糊控制是一种基于模糊逻辑推理的控制策略，通过将模糊的语言变量映射为具体的控制行为，实现对系统的精确控制和适应性。
4. 神经网络控制：神经网络控制利用神经网络的非线性映射能力，在控制过程中不需要事先建模，能够实现对复杂系统的高精度控制和自学习能力。

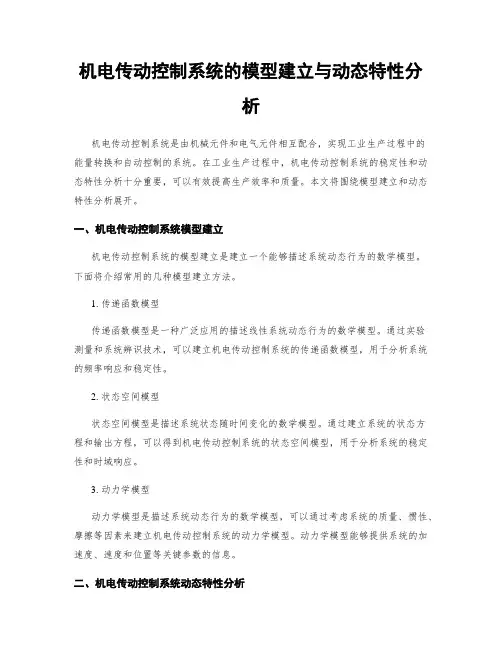

机电传动控制系统的模型建立与动态特性分析
机电传动控制系统的模型建立与动态特性分析机电传动控制系统是由机械元件和电气元件相互配合，实现工业生产过程中的能量转换和自动控制的系统。
在工业生产过程中，机电传动控制系统的稳定性和动态特性分析十分重要，可以有效提高生产效率和质量。
本文将围绕模型建立和动态特性分析展开。
一、机电传动控制系统模型建立机电传动控制系统的模型建立是建立一个能够描述系统动态行为的数学模型。
下面将介绍常用的几种模型建立方法。
1. 传递函数模型传递函数模型是一种广泛应用的描述线性系统动态行为的数学模型。
通过实验测量和系统辨识技术，可以建立机电传动控制系统的传递函数模型，用于分析系统的频率响应和稳定性。
2. 状态空间模型状态空间模型是描述系统状态随时间变化的数学模型。
通过建立系统的状态方程和输出方程，可以得到机电传动控制系统的状态空间模型，用于分析系统的稳定性和时域响应。
3. 动力学模型动力学模型是描述系统动态行为的数学模型，可以通过考虑系统的质量、惯性、摩擦等因素来建立机电传动控制系统的动力学模型。
动力学模型能够提供系统的加速度、速度和位置等关键参数的信息。
二、机电传动控制系统动态特性分析机电传动控制系统的动态特性分析是通过对系统动态行为的研究，了解系统的稳定性、响应速度和精度等指标。
下面将介绍常用的几种动态特性分析方法。
1. 频率响应分析通过对机电传动控制系统的传递函数模型进行频率响应分析，可以得到系统的幅频特性和相频特性，了解系统在不同频率下的响应情况。
频率响应分析可以帮助优化系统参数，提高系统的稳定性和精度。
2. 动态响应分析动态响应分析是通过对机电传动控制系统的输入信号和输出响应的比较，来研究系统的动态特性。
通过分析系统的时间响应曲线、超调量和调节时间等指标，可以评估系统的动态性能，指导系统的设计和调试。
3. 稳态误差分析稳态误差分析是对机电传动控制系统在稳定工作状态下输出与期望值之间的偏差进行分析。
通过分析系统的稳态误差特性，可以评估系统的精度和稳定性。
机电控制系统的设计
机电控制系统的设计【摘要】随着技术的发展，目前很多领域都是使用机电控制系统，即机械装置与电子、计算机等技术相融合，实现技术的集合。
基于此，机电控制系统的设计尤为重要。
只有设计科学先进的机电控制系统，才会为众多技术以及生产的发展提供良好的技术保障。
本文将从机电控制系统的内涵、设计思路等方面，探讨机电控制系统的设计。
【关键词】机电控制；设计；完善机电控制系统是目前很多生产领域广泛采用的技术，其实现了机械装置与电子技术、计算机技术等现代化科技的融合。
在机电控制的过程中，如何设计好控制系统具备举足轻重的地位。
只有设计的科学合理而又实用，才会实现机电控制系统的价值，充分发挥机电控制系统的作用。
如前所述，机电控制系统融合了众多技术，这些技术具备复杂性、交互性、集合性的特点。
因此，机电系统的设计必须综合考虑。
一、机电控制系统内涵机电控制系统最早出现于上世纪初，由于受当时技术的限制，当时的机电控制系统只能借助于简单的机械装置，缺陷和问题非常多。
但随着科技的发展，尤其是计算机技术的出现和成熟，机电控制系统也逐渐的复杂化、现代化。
计算机技术的采用大大提高了机电系统的自动化程度，也增强了机电系统的成熟性。
虽然也存在或多或少的问题，但是目前的机电系统完全是自动化、现代化的技术，也促进了相关技术的发展和生产效率的提高。
机电系统具体是指什么呢，从字面含义讲，就是用电子、计算机等电子信息技术对机械装置进行控制，使之成为一个有机整体。
它包括控制装置与被控对象，这二者并不是孤立存在的，而是有一种规律使之以整体的形式存在着，并在这个过程中，实现对被控对象的控制。
它实现了对多种技术的融合，具备复杂、交互、集合等特点，存在于目前众多生产和技术领域。
二、控制设计的内涵如上文所讲，机电控制系统是用电子信息技术等对相应装置进行控制，实现有机整体的技术，其中控制装置和被控对象以规律的形式联系起来。
简单来说，控制系统的设计就是指如何实现被控装置和被控对象的联系，使之成为一个整体。
基于PID控制算法的机电传动系统优化设计
基于PID控制算法的机电传动系统优化设计机电传动系统是现代工业制造中的重要组成部分，其稳定性和性能对于设备的运行效果至关重要。
PID（比例、积分、微分）控制算法是一种常用且有效的控制方法，通过不断调整输出信号，使系统的反馈信号与设定值之间的差异最小化，从而实现系统的稳定性和准确性。
在机电传动系统的优化设计中，基于PID控制算法的应用可以大大提升系统的性能和响应速度。
下面将从PID控制算法的原理、参数调整、应用案例等方面进行详细介绍。
一、PID控制算法原理PID控制算法由比例（P）、积分（I）和微分（D）三个部分组成。
比例部分通过比较设定值和实际反馈值的差异，并按比例转化为输出信号。
积分部分根据误差的积分值来调整输出值，消除持续误差。
微分部分通过监测误差变化率来对输出进行调整，提高系统的动态响应能力。
二、PID参数调整在设计机电传动系统时，调整PID参数是至关重要的一步。
常见的PID参数调整方法有手动调整、试验法和自动调整方法。
手动调整方法需要根据实际情况对比例、积分和微分参数进行逐步的调整，通过观察系统响应和稳定性来判断参数的合理性。
试验法是通过实际测试不同的参数组合，对系统进行评估，并选择最优参数值。
这种方法需要连续进行多次试验，耗时且不一定能够找到最优解。
自动调整方法是目前常用的PID参数调整方法。
通过对系统进行建模和仿真，结合优化算法，自动寻找最佳参数组合。
使用自动调整方法可以提高效率和准确性，提升系统性能。
三、基于PID控制算法的机电传动系统优化设计案例案例一：步进电机位置控制系统步进电机是一种常用的机电传动装置，在许多应用中需要准确的位置控制。
基于PID控制算法的优化设计可以提高步进电机位置的精确性和稳定性。
在该案例中，可以通过PID控制算法实现步进电机的位置闭环控制。
具体步骤如下：1. 设定目标位置值和步进电机当前位置值。
2. 计算位置误差，根据位置误差计算PID输出值。
3. 根据PID输出值控制步进电机转速和方向，使位置误差逐渐趋于零。
机电传动控制课设——小车循环往返

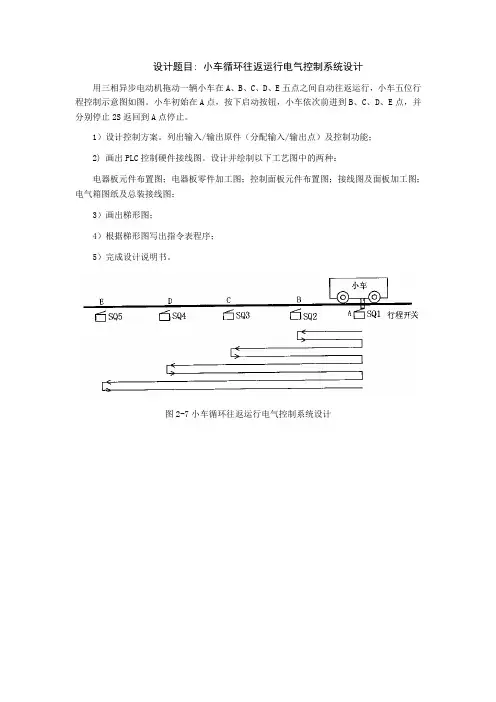

设计题目: 小车循环往返运行电气控制系统设计用三相异步电动机拖动一辆小车在A、B、C、D、E五点之间自动往返运行，小车五位行程控制示意图如图。
小车初始在A点，按下启动按钮，小车依次前进到B、C、D、E点，并分别停止2S返回到A点停止。
1）设计控制方案。
列出输入/输出原件（分配输入/输出点）及控制功能；2)画出PLC控制硬件接线图。
设计并绘制以下工艺图中的两种：电器板元件布置图；电器板零件加工图；控制面板元件布置图；接线图及面板加工图；电气箱图纸及总装接线图；3）画出梯形图；4）根据梯形图写出指令表程序；5）完成设计说明书。
图2-7小车循环往返运行电气控制系统设计《机电传动控制》课程设计设计题目：基于PLC的装配流水线的控制系统研究姓名：学号电子邮箱：完成日期：2019年12月基于PLC的装配流水线的控制系统研究摘要：本设计将以电子设备装配为例，对工厂的装配流水线的控制系统进行设计。
本文的设计包含硬件设计和软件设计。
其中，PLC系统采用了日本三菱系列FX2N型号的PLC，设计并安装了外部电路，软件部分包括程序的设计和测试。
最终，实现了一下功能：（1）传送带上有八个工位，0，2，4，6四个工位执行传送功能，1，3，5，7四个工位分别执行操作1，操作2，操作3，操作4。
（2）在0工位上，当工件装入时，传感器将发出信号。
（3）合上启动开关后（工件未装入时，传送带不动），每隔5S移动一个工位。
该控制系统采用循环工作，以保证装配时工作的连续性和稳定性。
关键词：PLC 装配流水线电子设备装配控制系统1 引言 (4)2装配流水线控制系统的总体设计方案 (4)1.1控制方案的选取 (4)1.2 工作方式 (4)1.3 电机、电器元件等选取 (4)2 系统的硬件电路设计 (5)2.1 主电路的设计 (5)2.2 控制电路的设计 (5)1.3 梯形图 (7)1.4指令语句表 (7)3 工作原理 (9)4总结 (9)参考文献 (10)1 引言装配线是人和机器的有效组合，最充分体现设备的灵活性，它将输送系统、随行夹具和在线专机、检测设备有机的组合，以满足多品种产品的装配要求。
机电控制工程基础控制系统的工程设计
汇报人：文小库 2024-01-01
目录
• 机电控制系统概述 • 控制系统的基本原理 • 控制系统的分析与设计 • 现代控制技术及应用 • 工程设计案例分析
01
机电控制系统概述
机电控制系统的定义与特点
总结词
机电控制系统是由各种自动化元件和线路组成的，用于实现机械运动和工艺动作 的控制。其特点包括自动化、高效性、精确性和可靠性。
预测控制技术
总结词
预测控制技术是一种基于模型预测和滚动优化的控制方法。
详细描述
预测控制技术通过建立被控对象的动态模型，预测未来的输 出轨迹，并滚动优化控制策略，以达到最优的控制效果。
05
工程设计案例分析
数控机床控制系统设计
数控机床控制系统设计是机电控制工程中的重要应用之一， 它涉及到机械、电子、控制等多个领域的知识。在设计过程 中，需要考虑机床的加工精度、运动性能、稳定性等方面的 要求，并选择合适的控制算法和硬件设备来实现。
电梯控制系统设计的主要内容包括：逻辑控制电路设计、 安全保护电路设计、显示电路设计等。在设计过程中，需 要综合考虑各种因素，如建筑结构、人员流量、使用频率 等，以确保设计的有效性。
工业机器人控制系统设计
工业机器人控制系统是实现机器人自动化操作的核心部分，它的设计涉及到运动学、动力学、控制理 论等多个领域的知识。在设计过程中，需要考虑机器人的运动轨迹、速度、加速度等方面的要求，并 选择合适的控制算法和硬件设备来实现。
03
控制系统的分析与设计
控制系统的数学模型
控制系统数学模型
描述控制系统动态行为的数学表达式，包括 微分方程、传递函数、状态方程等。
建立数学模型的步骤
电机控制系统设计原则及方法
电机控制系统设计原则及方法电机控制系统是现代工业领域中广泛应用的一种控制系统，其设计原则和方法对于系统性能以及稳定性具有重要影响。
在设计电机控制系统时，需要遵循一些基本的原则和方法，以确保系统的稳定性、可靠性和高效性。
首先，电机控制系统设计的原则包括：稳定性、精确性、快速性和可靠性。
稳定性是电机控制系统的基础，系统设计应该保证在各种工况下都能保持系统的稳定性，避免出现不稳定振荡现象。
精确性是指系统在执行控制任务时能够准确控制电机的运行状态和参数，以满足实际要求。
快速性要求系统在响应外部指令时具有较快的响应速度，减少控制延迟时间，提高系统的控制效率。
可靠性是指系统在长时间运行过程中能够保持良好的工作状态，具有较高的稳定性和安全性。
其次，电机控制系统设计的方法包括：选择合适的电机类型和传感器、采用合适的控制算法、优化系统结构和参数。
在选择电机类型和传感器时，需要根据实际控制需求和性能要求选择合适的电机类型和传感器类型，比如直流电机、交流电机或步进电机等，以及位置传感器、速度传感器或负载传感器等。
选择合适的控制算法是设计电机控制系统的关键，常用的控制算法包括PID控制、模糊控制、自适应控制等，需要根据具体情况选择适用的控制算法。
优化系统结构和参数是指在系统设计阶段根据系统需求和性能指标对系统结构和参数进行调整和优化，以提高系统的性能和稳定性。
在实际应用中，电机控制系统设计的原则和方法需要结合具体的应用领域和要求，进行综合考虑和灵活运用。
通过合理设计和优化，可以提高电机控制系统的性能和效率，满足不同工业领域的控制需求。
希望以上内容可以为您提供一些关于电机控制系统设计的原则和方法的参考，帮助您更好地理解和应用在实际工程项目中。
机电传动控制系统的建模与优化设计策略研究
机电传动控制系统的建模与优化设计策略研究机电传动控制系统的建模是通过构建系统的数学模型来描述和分析系统的运动特性、力学特性和控制特性，从而实现对系统的有效控制。
本文将探讨机电传动控制系统的建模方法，并提出相应的优化设计策略。
一、机电传动控制系统的建模方法1.1 机电元件建模机电传动系统通常由电机、传感器、执行器和控制器等组成，每个元件的建模对整个系统的性能影响巨大。
电机的建模可以采用经典的电动机方程，根据电机的类型和性能进行参数化建模。
传感器的建模可以根据测量原理和特性进行数学建模。
执行器的建模可以根据其力学特性和控制方式进行描述。
控制器的建模可以采用传统的PID控制器模型或者现代的控制策略模型。
1.2 系统动力学建模机电传动控制系统的动力学建模是研究系统运动特性的核心，它描述了系统的惯性、阻尼、刚度和外部输入等对系统运动响应的影响。
常用的建模方法包括质点模型、刚体模型和弹性仿真模型等。
根据具体的应用需求和系统特性，选择适当的动力学模型进行建模。
1.3 控制系统建模控制系统建模是研究机电传动控制系统控制特性的重要环节。
传统的建模方法可以采用传输函数、状态空间模型或者栅格化模型等，通过对系统的输入输出关系进行数学描述。
现代的建模方法可以采用神经网络、模糊系统或者遗传算法等进行非线性建模，提高系统的自适应和自学习能力。
二、机电传动控制系统优化设计策略2.1 性能优化设计策略性能优化设计策略旨在提高机电传动控制系统的运动性能、响应速度和精度，常用的优化方法包括参数调节、控制器设计和系统结构优化等。
参数调节可以通过试验和仿真来获取最佳参数配置。
控制器设计可以采用模型预测控制、自适应控制或者优化控制等方法，提高系统的控制性能。
系统结构优化可以通过改进传动机构、降低系统惯性或者采用更高性能的元件来提高系统的运动性能。
2.2 能耗优化设计策略能耗优化设计策略旨在降低机电传动控制系统的能耗，提高系统的能源利用效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
谈机电传动控制系统的设计方法
作者：李绍璞
来源：《科学与财富》2012年第06期
摘要：机电传动控制系统是由相互制约的五大要素组成的具有一定功能的整体，不但要求每个要素具有高性能和高功能，更强调它们之间的协调与配合，以便更好地实现预期的功能。
特别是在机电一体化传动系统设计中，存在着机电有机结合如何实现，机、电、液传动如何匹配，机电一体化系统如何进行整体优化等问题，以达到系统整体最佳的目标。
关键词：机电;传动;控制系统;设计;方法
在机电传动与控制中，将与控制设备的运动、动作等参数有关的部分组成的具有控制功能的整体称为系统。
用控制信号（输入量)通过系统诸环节来控制被控变量（输出量），使其按规定的方式和要求变化，这样的系统称为控制系统。
1、控制系统的分类
控制系统的分类方式很多，但机械设备的控制系统常按系统的组成原理分为开环控制系统、半闭环控制系统和闭环控制系统。
输出量只受输入量控制的系统称为开环控制系统。
在任何开环控制系统中，系统的输出量都不与参考输人量进行比较。
对应于每个参考输人量，都有一个相应的固定工作状态与之相对应，系统中没有反馈回路（反馈是把一个系统的输出量不断直接或间接变换后，全部或部分地返回到输入量，再将输入量输入到系统中去的过程）。
用步进电动机作为执行元件的经济简易型数控机床，其控制系统就是一个开环系统。
这种机床的控制装置和驱动装置根据机床的坐标进给控制信号推动工作台运动到指定位置，该位置的坐标信号不再反馈；当控制系统出现扰动时，输出量便会出现偏差。
因此，开环控制系统缺乏精确性和适应性。
但它是最简单、最经济的一类控制系统，一般使用在对精度要求不高的机械设备中。
在有些控制系统中，输出量同时受输人量和输出量的控制，即输出量通过反馈回路再对系统产生控制作用。
这种存在反馈回路的系统称为闭纾控制系统。
全功能型CNC机器人属闭环控制系统。
在CNC机床的坐标驱动系统中，以坐标位置量为直接输出量，并在工作台上安装长光栅等位移测量元件作为反馈元件的系统才称为闭环系统。
那些以交、直流伺服电动机的角位移作为输出量，用圆光栅作为反馈元件的系统则称为半闭环系统。
目前的CNC机床大多为半闭环控制系统。
采用半闭环控制系统的优点在于没有将伺服电动机与工作台之间的传动机构和工作台本身包括在控制系统内，系统易调整、稳定性好且整体造价低。
2、机电传动控制系统的设计方法
2．1模块化设计法
机电传动控制系统由相互制约的五大要素的功能部件组成，也可以设计成由若干功能子系统组成，而每个功能部件或功能子系统又包含若干组成要素。
这些功能部件或功能子系统经过标准化、通用化和系列化，就成为功能模块。
每一个功能模块可视为一个独立体，在设计时只需了解其性能、规格，按其功能来选用，而无需了解其结构细节。
作为机电一体化产品或设备要素的电动机、传感器和微型计算机等，都是功能模块的实例。
再如，交流伺服驱动模块（ANOR）就是一种以交流电动机（AM）或交流伺服电动机(ASM)为核心的执行模块。
它以交流电源为其主工作电源，使交流电动机的机械输出（转矩、转速)按照控制指令的要求而变化。
在新产品设计时，可以把各种功能模块组合起来，形成所需的产品。
采用这种方法可以縮短设计与研制周期，节约工装设备费用，降低生产成本，也便于生产管理、使用和维护。
2．2柔性化设计法
将机电一体化产品或系统中完成某一功能的检测传感元件、执行元件和控制器做成机电一体化的功能模块，如果控制器具有可编程的特点，则该模块就成为柔性模块。
例如，采用继电器可以实现位置控制，但这种控制是刚性的，一旦运动改变时难以调节。
若采用伺服电动机驱动，则可以使机械装置简化，且利用电子控制装置可以进行复杂的运动控制，以满足不同的运动和定位要求。
采用计算机编程还可进一步提高该驱动模块的柔性。
2．3取代设计法
取代设计又称为机电互补设计方法。
该方法的主要特点是利用通用或专用电子器件取代传统机械产品中的复杂机械部件，以便简化结构，获得更好的功能和特性。
用电力电子器件或部件与电子计算机及其软件取代机械式变速机构。
如用变频调速器或直流调速装置代替减速器、变速箱。
用PLC取代传统的继电器控制柜，可以大大减小控制模块的质量和体积，并具有柔性化，且可编程控制器便于嵌入机械结构内部。
用电子计算机及其控制程序取代凸轮机构、插销板、拨码盘、步进开关、时间继电器等，以弥补机械技术的不足。
用数字式、集成式或智能式传感器取代传统的传感器，以提高检测精度和可靠性。
智能传感器是把敏感元件、信号处理电路与微处理器集成在一起的传感器。
集成式传感器有集成式磁传感器、集成式光传感器、集成式压力传感器和集成式温度传感器等。
取代设计法既适合于旧产品的改造，也适合于新产品的开发。
例如，可用单片机应用系统、可编程控制器和驱动器取代机械式变换机构、凸轮机构、离合器，代替插销板、拨码盘、步进开关、时间继电器等。
又如采用多机驱动的传动机构代替单纯的机械传动机构，可省去许多机械传动件，如齿轮、皮带轮、轴等。
其优点是可以在较远的距离实现动力传动，大幅度提高设计自由度，增加柔性，有利于提高传动精度和性能。
这就需要开发相应的同步控制、定速比控制、定函数关系控制及其他协调控制软件。
2．4融合设计法
融合设计法是把机电一体化产品的某些功能部件或子系统设计成该产品所专用的。
用这种方法可以使该产品各要素和参数之间的匹配问题考虑得更充分、更合理、更经济，更能体现机电一体化的优越性。
融合法还可以简化接口，使彼此融为一体。
例如，在激光打印机中，就把激光扫描镜的转轴与电动机轴制作成一体，使结构更加简单、紧凑；在金属切削机床中，把电动机轴与主轴部件作成一体，是驱动器与执行机构相结合的又一实例。
特别是在大规模集成电路和微型计算机不断普及的今天，完全能够设计出传感器、控制器、驱动器、执行机构与机械本体融为一体的机电一体化产品。
融合法主要用于机电一体化新产品的设计与开发。
2．5系统整体设计法
系统整体设计法是以优化的工艺为主线，以控制理论为指导，以计算机应用为手段，以系统整体最佳为目标的一种综合设计方法。
系统整体设计法涉及多种技术和理论。
技术方面主要包括微电子技术、电力电子技术、计算机技术、信息处理技术、通信与网络技术、传感器与检测技术、过程控制技术、伺服传动技术及精密机械技术；理论方面包括经典控制理论、现代控制理论、智能控制理论、信息论及运筹学等。
3、结语。
