南方全站仪的使用
南方全站仪简易操作流程
南方全站仪碎部测量、放样简易操作流程一，已知点建站测量1、新建项目仪器架设在控制点上对中整平后，开机→项目，新建项目→输入文件名→ENT。
2、输入建站坐标点从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。
依次输入建站点的坐标和后视点的坐标。
3、建站在主菜单中选择：建站→1.已知点建站，从已知点中选择建站点的编号，再输入仪器高和镜高，再选择后视点的坐标，用全站仪瞄准后视点后单击“设置”按钮完成设置。
4、点测量在主菜单中选择：采集→点测量。
输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。
也可以直接点击“测存”直接测量并保存，在实际测量中主要使用“测存”。
二，自由设站测量1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。
2、用后方交汇法测量并计算当前点的坐标从主菜单选择：数据→坐标数据，选择增加，输入点名、编码（一般不输）、N（北坐标）、E（东坐标）、Z（高程）。
依次输入用于交汇的点的坐标和后视点的坐标（如果是两点建站则输入两个已知点，如果多点建站则输入至少五个）。
在主菜单中选择：建站→4.后方交会测量→测量，在“点名”处选择第一个已知点，并瞄准这个已知点，点击“测角&测距”，点击“完成”回到上一界面。
再次点击“测量”→选点→瞄准→“测角&测距”→“完成”，完成第二个点的测量。
点击“计算”算出当前点的坐标。
点击“保存”为当前点输入测点名称后完成当前点的测量。
3、自由建站接上一界面，输入仪高、镜高，从已知点中调用上述中的第二个点（一定要保证测完第二个点后仪器仍然对准着第二个点）的编号做为后视点。
点击“设置”按钮后完成建站。
4、点测量在主菜单中选择：采集→点测量。
输入点名及镜高等信息，瞄准测量点后点击“测距”，测量后点击保存存入该点。
也可以直接点击“测存”直接测量并保存。
三，点放样1、新建项目在合适的位置架设仪器并整平，开机→项目，新建项目→输入文件名→ENT。
南方全站仪NTS342R操作流程
南方全站仪NTS342R操作流程1.设备设置首先，打开南方全站仪NTS342R的电源开关，待仪器自检完毕后，进入主界面。
接着，通过触摸屏进行语言设置、日期和时间设置等。
然后，选择测量模式，例如角度测量模式或距离测量模式。
2.基准测量在进行测量之前，需要进行基准测量以获得准确的测量结果。
选择基准测量模式，按下“测量”按钮，将测量仪器指向已知点，点击“确定”按钮进行测量。
测量完成后，仪器将自动进行基准修正。
3.角度测量针对需要测量角度的任务，选择角度测量模式。
将测量仪器指向目标点，点击“测量”按钮进行角度测量。
测量完成后，仪器将显示测量结果。
4.距离测量对于需要测量距离的任务，选择距离测量模式。
将测量仪器指向目标点，点击“测量”按钮进行距离测量。
测量完成后，仪器将显示测量结果。
5.数据采集若需要采集测量数据，选择数据采集模式。
在界面中设置数据采集的参数，例如点名、高程等。
将测量仪器指向目标点，点击“测量”按钮进行数据采集。
测量完成后，仪器将保存数据，并可通过数据线或无线传输至计算机或存储设备。
6.数据处理测量数据采集完成后，可以对数据进行处理。
通过连接计算机，将测量仪器与计算机相连，导入采集的数据。
使用对应的数据处理软件，对数据进行处理和分析，生成测量报告或图纸。
7.仪器校准和维护定期对全站仪进行校准和维护，以确保测量结果的准确性和可靠性。
校准包括水平校准、垂直校准、方位校准等。
校准过程中，需要按照仪器的说明书进行操作。
8.仪器存储和保养在使用完全站仪后，及时将测量数据导出，并将仪器进行存储和保养。
对于数据存储，可以选择将数据导出至计算机或存储设备，并备份数据以防丢失。
对于仪器保养，及时清洁仪器表面和镜头，保持仪器干燥。
总结：南方全站仪NTS342R的操作流程主要包括设备设置、基准测量、角度测量、距离测量、数据采集、数据处理、仪器校准和维护、仪器存储和保养等步骤。
在操作过程中，需要仔细按照仪器的说明书进行操作，并定期对仪器进行校准和维护，以保证测量结果的准确性和仪器的正常运行。
南方全站仪的使用方法
南方全站仪的使用方法
南方全站仪是一种用于测量地面上各点的平面坐标、高程和方位角的仪器，常用于土地测量、建筑测量和道路施工等工作。
下面是南方全站仪的基本使用方法：
1. 放置仪器：选择一个稳固的三脚架，并确保架子完全展开且牢固稳定。
将全站仪安装在三脚架上并锁定。
2. 设置仪器：打开全站仪的电源，并等待系统启动。
根据实际需要设置仪器的操作模式，如测距模式、角度模式等。
3. 校准仪器：在开始测量之前，需要进行仪器的基本校准，包括水平校准和垂直校准。
水平校准使用仪器自带的水平仪，并根据指示进行调整。
垂直校准使用仰角垂直仪，并根据显示的数值进行调整。
4. 设定测点：根据实际需要，选择要测量的目标点，并在地面上设置反光板或反射器。
确保反光板与全站仪之间能够建立良好的通信线路。
5. 进行测量：从全站仪上选择相应的功能，如测距、测角等，并按下相应的按钮进行测量。
根据显示屏上的数据，完成相应的测量任务。
6. 记录和导出数据：全站仪通常具有内部存储器，可以用来存储测量数据。
在测量完成后，可以将数据存储到内部存储器中，并根据需要导出到电脑或其他设
备进行进一步处理和分析。
7. 仪器保养：使用完全站仪后，及时清洁仪器，保养仪器的各个部件，并确保仪器的正常存放。
需要注意的是，南方全站仪是一种专业的测量仪器，使用时需要具备一定的测量知识和技能。
最好在专业人员的指导下进行操作，以确保测量的准确性和可靠性。
南方(NTS-202)全站仪仪器操作指导
南方（NTS-202）全站仪简介1．部件名称粗瞄准器望远镜调焦螺旋目镜调焦螺旋垂直制动螺旋垂直微动螺旋对中器显示屏操作键圆水准器脚螺旋电池水平制动螺旋水平微动螺旋仪器技术指标：测角中误差：±2″测距中误差：±(5mm+5ppmD)测程：2.5km2．显示屏操作面板电池剩余容量垂直角水平角（右）第一功能键第二功能键电源开关① ② ③ ④ ⑤ ⑥仪器操作键具有双重功能。
第一功能：直接按下该键。
第二功能：先按MODE键，再按该键。
3．操作键①CONS 确认键（enter），或专项特种功能模式键。
R/L 水平角右角/左角的切换键。
②0SET 水平角置0键：按两次。
MEAS 测距键：连续精确测距。
（有光标时，左移光标）HOLD 水平角锁定键：按两次锁定，再按一次解除。
③V% 垂直角与倾斜百分比切换键。
TRK 跟踪测距键：每秒跟踪测距一次，精度至0.01m。
（或右移光标）④MODE 测角—测距模式切换键斜距—平距—高差切换键。
（数字增量键或上移光标）⑤显示屏照明键。
数字增量键或下移光标。
⑥REC 电子手簿记录键显示符号说明：注：水平角（右角）即顺时针方向。
水平角（左角）即逆时针方向。
南方NTS-202全站仪的使用一.NTS-202全站仪的操作键在操作面板上共有7个操作键，各键的功能与作用见教材第127页。
除电源开关键（POWER）外，其它键都有双重功能。
一般情况下按下某键时仪器执行键上方所标示的第一功能（多为测角），各键的第一功能见教材第127页；当先按下MODE键再按其余各键，则执行键下方所标示的第二功能（多为测距）。
各键的第二功能如下：CONS：确认键（相当于ENTER）；或进入专项特种功能模式。
MEAS：测距键，按此键连续精确测距。
（此键还有第三功能：当屏幕上有光标闪烁时按此键，光标左移，相当于左箭头。
）TRK：跟踪测量键，按此键时，仪器每秒钟跟踪测距一次，误差为10mm以上。
（此键也有第三功能：当屏幕上有光标闪烁时按此键，光标右移，相当于右箭头。
南方测绘全站仪测量操作步骤
南方测绘全站仪测量操作步骤（NTS-312B）一，测站点测量法（精准测量，测距不宜大于350米）：1，将仪器调平后按开机键出现最初界面（测量、模式、S/A、P1↓），然后按功能键（M）找到“测量程序”，按测量程序相对应的键F2键进入测量程序选择内容。
2，使用方位键选择“坐标放样”后按相应的F2键进入坐标放样系统（会出现“选择一个文件”坐标库存，当无库存坐标时可以按ENT键跳过）。
进行建站，选择“输入测站点”按F1输入点名后进入坐标编辑界面（可放弃点名编辑直接按“坐标”进入坐标编辑界面）。
然后对应相应的N、E、Z将X、Y、Z数据输入进去（当未测量高程时Z可以为0.000）其中每输入一排相应数据完后可以按方位键跳至下一行（仪器高，目标高默认可为0.000），数据输入完毕后按ENT键回到“坐标放样”选择界面；再次使用方位键选择“输入后视点”后按F2键进入，然后选择“坐标”F4键进入坐标数据编辑界面，输入相应坐标，完成后按ENT 键，出现“照准后视点”、“是、否”照准；将仪器镜头内十字丝线中心照准后视棱镜中心（棱镜需事前调置好）后锁定照准方位，照准完毕后按“是”（F4键）即整个测站点设置完毕。
3，坐标放样步骤：测站点设置完毕后将自动回到“坐标放样”选择界面。
按F3键进入“输入放样点”（点名可编辑也可不编辑，直接按F4“坐标”进入坐标编辑界面），对相应的N、E、Z输入相应的X、Y、Z坐标后按ENT键确定所编辑的坐标，（当无高程要求时镜高可为默认值，然后继续按ENT键出现“放样参数计算”再按F4键“继续”进入放样定位）。
最后将角度dHR调置为00°00′00″后即可放样。
当棱镜设置好放样位置后仪器应照准棱镜镜头中心锁定水平角度方位，再按“距离”（F2键）进行测量。
当测量结果数据显示时，可调整棱镜远近（dH 为正数时即相应的棱镜应靠近仪器，dH为负数时则棱镜应远离仪器），直到将dH 的测距为0.000m即可完成该点坐标放样。

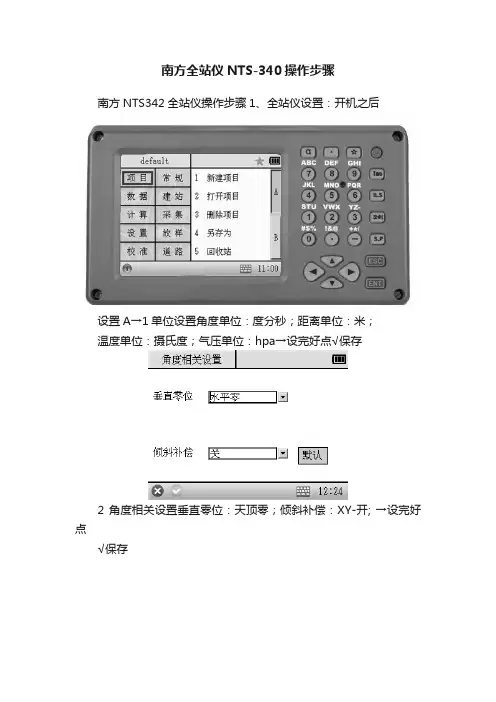

南方全站仪NTS-340操作步骤
南方全站仪NTS-340操作步骤南方NTS342全站仪操作步骤1、全站仪设置：开机之后设置A→1单位设置角度单位：度分秒；距离单位：米；温度单位：摄氏度；气压单位：hpa→设完好点√保存2 角度相关设置垂直零位：天顶零；倾斜补偿：XY-开; →设完好点√保存3距离相关设置比例尺1.0000；高程：0；T-P改正：开（温度气压自动感应，校正），关（温度气压要自己输入）；两差改正：0.14；设完好点√保存模式◆N 次测量：设置具体的测量次数，可选为1-5 次◆连续精测：进行连续的精测◆跟踪测量：进行连续的粗测，速度稍快，精度稍低目标棱镜常数为-30mm 反射片及无合作棱镜常数均为04 坐标相关设置坐标顺序：N-E-Z盘左右：盘左盘右结果相等→设完好点√保存5 RS232通讯设置◆串口开关：是否打开串口，当打开蓝牙时，将自动关闭。
◆波特率：设置串口通讯的波特率为9600◆数据位：设置串口通讯的数据位为8位◆检验位：设置串口通讯的检验位为无◆停止位：设置串口通讯的停止位为1位仪器的基本设置：按★键PPM设置温度、气压、PPM、T-P自动（如果设为开，仪器自动感应温度气压自动校正，如果设为关却要手工输入）设完好点√保存合作目标选择反射模式：棱镜无棱镜（无合作）反射板设完好点√保存电子气泡补偿-XY2全站仪操作：A项目建完后点勾B建站测站：：输入已知测站点的名称，通过可以调用或新建一个已知点做为测站点输入仪器高棱镜高后视点 : 通过可以调用或新建一个已知点做为后视点，输入完成后，盘左照准后视点，照准后水平制动锁死设置ESC（退出）C采集点测量照准待测点，依次输入点名，镜高后点测距然后点保存以此类推，测量下一个点也是一样的方法备注：测距表示测量后会在显示面板上显示出来，保存表示把你刚刚测的点的数据保存测存表示机子测量后显示面板上面不显示出来，直接保存到仪器文件夹里面D放样点放样里面的数据进行放样，输入坐标后显示面板上面有个罗盘状的图形作为参考，主要看左转的数据，±0.0003dms此时把水平制动锁死，参考H D 的数据点测量测完后再参考移远m 直到移远±0.003m 此时可以订桩，订好好在复测一下，即可！放下一个点的方法以此相同-----精心整理，希望对您有所帮助!。
南方全站仪使用方法
南方全站仪使用方法
今天我们要聊聊南方全站仪的使用方法是怎样的，对于南方全站仪使用方法可能大家觉得它听起来很高科技，很难懂的样子，但其实难懂，接下来让我们一起来探索南方全站仪使用方法吧！
我们要先弄懂什么事南方全站仪，它就像一个超级厉害的指南针和望远镜的结合体一样。
它可以帮助人们分别方向在哪、距离优多远、高度有多高度。
南方全站仪的使用的地方也很多，在建筑工地由使用、在地理勘测中，在户外探险中，都有用到南方全站仪。
那么我们所说的南方全站仪到底怎样使用呢？下面详细的说明一下：
1.先给南方全站仪开机，并让它“热热身”，就像我们早上起床要先伸伸懒
腰一样。
2.根据要使用南方全站仪的领域去设置一些参数，如测量单位、测量的标准
啊这些参数。
3.拿着全站仪的望远镜对准你想要测量的目标，就像我们用望远镜看星星一
样。
4.当你对准目标后，全站仪就会开始工作，帮你测量出你想知道的信息了。
5.最后，别忘了把测量到的数据记录下来，这样你就可以知道目标的具体位
置了。
三、南方全站仪也有使用小技巧，接下来一起来看一看：
1.使用南方全站仪测量的时候，要稳一点，手可别抖，只有保持稳定才能准
确测出结果，要不人数据就会不一定准。
2.如果在户外不得不使用南方全站仪的时候，最好避免不要被强烈的太阳直
接照射着全站仪，给它遮一下阳光，要不然它可能会“中暑”抛锚的。
3.使用南方全站仪一段时间后，需要保养一下，这样南方全站仪不会那么快
损坏。
以上这些内容就是我整理的南方全站仪的使用方法，大家明白了吗？。
南方测绘全站仪使用方法
南方测绘全站仪使用方法
南方测绘全站仪使用方法主要包括以下几个步骤：
1. 设置全站仪：首先，将全站仪放置在测点上，保证其稳定并水平。
然后，打开仪器并进行初始化操作，校准仪器的水平和垂直度。
2. 建立测站：在选择好测点后，使用全站仪的望远镜对着目标点，调整望远镜的水平和垂直位置，使其对准目标点。
3. 观测数据：通过全站仪的观测功能，可以测量目标点的坐标、高程以及水平角度等数据。
根据具体需要，可以选择单次观测或重复观测。
4. 计算结果：测量数据完成后，将数据导出到电脑或数据处理软件中进行处理。
根据需要进行坐标转换、高程计算等操作，最后得到测量结果。
5. 数据导出与分析：将处理后的数据导出到输出设备或软件中，生成图表或报告。
根据需要，可以进行进一步的数据分析和处理，比如绘制等高线、构建三维模型等。
需要注意的是，在使用全站仪时，应注意仪器的保养和维护，确保其正常工作。
此外，根据实际测量场景的不同，还需要熟悉并掌握全站仪的具体功能和操作流
程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
南方全站仪的使用
一．测量前的准备
1．仪器的对中和整平
a.安置仪器和三角架：
在仪器安置于三脚架上之前，调整三角架的高度，以便得到合适的观测高度，①
将重锤挂在三脚架上粗略对中，此时调整好脚架，并将脚尖插入地面使其稳②
固。
调整三脚架各腿之长度，使其尽量水平。
③
b.安装仪器
将仪器放在脚架架头上，一手握住仪器，另一手旋紧中心螺旋。
c.使用光学对中器对中整平
通过光学对中器的目镜观察地面标志，先调节目镜使十字分化板清晰。
①
调节光学对中器的调焦轮，直至地面清晰。
②
松开角架的中心螺丝，通过光学对中器观察地面标志，小心地平移仪器，勿③
旋转，直到分划板十字丝与地面站点标志点重合。
调整脚螺旋，使圆水准器的气泡居中。
④
⑤
通过光学对中器观察地面标志是否与十字丝中心重合，如若不重合，则重复上述操作，直到重合为止。
d.用长水准管精确整平仪器
①
让一个长水准器与任意两个脚螺旋连线平行,调节这两个脚螺旋,使水准器的气泡居中,调节两个脚螺旋时,旋转方向应相反.
长水准器绕竖轴转动90度,用另一个脚螺旋使水准器的气泡居中.
②
转动水准器90度,重复1和2,使水准器移到任何方向都居中.
③
2．目镜调节和目标照准
目镜调节：取下望远镜镜盖，将望远镜对准天空,调整目镜视度圈，直至分
划板十字丝最清晰。
目标照准：用粗瞄准器的准星对准目标；调节望远镜调焦手轮，直至看清目标；制动望远镜制动手轮，将十字丝精确对准目标，这时眼睛左右轻微移动观察，目标相对于分划板应是静止的。
注：对较近目标调焦时，顺时针方向转动调焦手轮，较远目标则逆时针方向旋转。
即使不测竖直角是仍用十字丝中心位置瞄准目标。
3．打开和关闭电源
打开电源时，显示屏所有点阵发亮，2秒后即可开始测量。
进行水平角以外的测量时，应先指示垂直零点。
在10~30分钟内不进行任何操作，仪器将自动关闭电源。
4．指示垂直零点
开启电源后，将望远镜上下转动，当望远镜通过水平线时，将指示出垂直零点，将指示出垂直零点，垂直角显示出角值。
注：不必指示垂直零点亦可测水平角。
二． 测角—测距模式的转换 1．从测角模式转换到测距模式
开机，望远镜上下转动即进行测角模式，可作角度测量的各种操作；按MODE 键，仪器进行测距状态，可用距离测量的各种操作。
2．从测距模式转换到测角模式
仪器处于测距模式，只要按MODE 键，即可进入测角模式。
按%
V ∧口键，交替显示斜距、平距、高差。
三． 角度测量 1．盘左/盘右观测
盘左是指观测者对着望远镜目镜时竖盘在望远镜的左边，同样，盘右指的是观测者对着目镜时竖盘在右边。
取盘左和盘右观测值可以有效地消除仪器系统误差，因此，在可能的情况下，一定要进行盘左盘右观测。
2．水平角置0(0SET)
将望远镜瞄准目标A 后，按0SET 键两次,使水平角读数为000000
'''。
注：0SET
只对水平角有效。
除保持HOLD 键状态外，任何时候水平角均可以置0，如果操
作过程中误按0SET ，只要不再按该键就没有关系，当鸣响停止后就可开始操作。
3.水平角与竖直角测量(HR 、V 或HL\V)
①
设置水平角右旋与竖直角测量方式(HR.V).瞄准目标A,按二次0SET 键,设置目标A 的水平角为000000
''',瞄准目标B,则A.B 间的水平角度为瞄准目标B 时而
显示的角度值.而A.B 间的竖直角就是两次的差值.设瞄准A 时显示
为0SET B 时显
AB 水平角为0201500''',AB 竖直角为0251120'''.
②
按R/L 键后,水平角右旋变为左旋,以后的测量
方法与前一样,只是瞄准方向与之相反.
R/L 对竖直角无效,再按它水平角又由左转右,为(HR,V)模式. 4．水平角保持(HOLD)
测角过程中，若需要保持所测水平角，按HOLD 键两次即可，这时再转动仪器，水平角也不发生变化。
注：HOLD 键对竖直角或测距无效。
再按HOLD 键一次，解除保持功能。
若在操作过程中误按HOLD 键，只要不按第二次，当鸣响声停止后便可继续以后的操作。
5．水平角象限设置
瞄准第一个目标按0SET 键两次，使水平角置0。
绕竖轴转动仪器，有鸣响时停止转动，显示：0295890'''HR。
锁紧照准部，使用微调手轮使水平读数
为90度，用望远镜确定新的目标点,此时目标点象限角为90度。
6．竖直角的零方向设置
竖直角在初始设置时，可选择天顶方向为0度/水平方向0度。
7．天顶距与垂直角的测量
天顶距：如竖直角选择天顶方向为0，则测得的竖直角为天顶距。
垂直角：如竖直角选择水平方向为0，则测得的竖直角为垂直角。
8．斜率百分比
在角度模式下测量，竖直角可以转换成斜率百分比，按%V 键，显示器交替显示竖直角和斜率百分比（斜率百分比值=H/D*100%）。
斜率百分比范围从水平角方向至0
45±。
若超过此值则仪器不显示斜率值。
四． 距离测量 1．精确测量
开机，上下转动望远镜,按MODE
键,HOLD 键,精确测量距离，显示为
2．跟踪测量
开机，上下转动望远镜,按MODE
键,TRK 键，跟踪测量距离，显示为
1秒测量一次。
在测距状态下，按V%键交替显示斜距、平距、高差。
