人造板甲醛释放量的测定
人造板甲醛释放量的测定方法(甲醛释放量检测舱)
人造板甲醛释放量的测定方法（甲醛释放量检测舱）随着人造板使用的日益普及和甲醛污染的日益突出，胶合板的甲醛释放测试方法不断发展。
环境试验方法、穿孔法、干燥器法、气体分析法、间隙抽吸法、导管法、双筒法、微量扩散法应运而生。
各种测试方法的测量结果之间存在一定的关系，但由于板材种类繁多，生产工艺不同，不能简单地相互转换。
此外，许多方法样品代表性差，测试往往受环境条件的影响。
因此，不同的方法是不容易相互比较的。
最新的国家标准GB 18580-2001提供人造板甲醛释放量测试方法：穿孔法、干燥法、环境测试舱法。
穿孔试验是测试件的甲醛含量，而不是甲醛释放量。
干燥器法和环境试验法所得到的数据是游离甲醛释放量。
由于试验方法不同，人工板的环境性能分级方法也不尽相同。
一般有两种分类，一种是人造板中游离甲醛的含量，另一种是人造板中甲醛的分类。
两种思路，两种方法。
人造板游离甲醛释放过程受多种因素影响：板材的种类、木材的原材料、胶粘剂的用量、板材的厚度、板材含水率、板材表面处理、环境温度和湿度。
因此，针对不同类型的板材，考虑到经济性、方便性和习惯性，其测定游离甲醛释放量或含量的方法是不同的。
表3中的人造板及其制品甲醛释放试验方法和限量值。
表3 人造板及其制品中甲醛释放量试验方法及限量值产品名称试验方法限量值使用范围限量标志中密度纤维板、高密度纤维板、刨花板、定向刨花板穿孔萃取法≤9mg/100g 可直接用于室内E1≤30mg/100g必须饰面处理后可允许用于室内E2胶合板、装饰单板贴面胶合板、细木工板干燥器法(9～11L)≤1.5mg/L 可直接用于室内E1≤5.0mg/L必须饰面处理后可允许用于室内E2饰面人造板（包括浸渍纸层压木质地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等）气候箱法≤0.12mg/m3可直接用于室内E1干燥器法(40L)≤1.5mg/L关键词：甲醛释放量环境检测舱、冷热冲击箱、可程式恒温恒湿箱东莞环仪仪器科技有限公司甲醛释放量环境检测舱参考文献。
EN717-1： 一立方米气候箱测定人造板甲醛释放
BS EN717--1：1997一立方米气候箱测定人造板甲醛释放量本欧盟标准EN717-1：1997具有英国国家标准地位一立方米气候箱测定人造板甲醛释放量（摘译自prEN717—1:1997）（一）范围本欧洲标准描述了测试箱法测定人造板甲醛释放量的三种选择，测定指定条件下（对应实际生活的平均条件）气候箱中的平衡浓度。
这种测试箱法也可以用于建立数学模型来测定变化的条件下的甲醛浓度。
注：为确定本方法的再现性和重复性，本标准最终草案制定前，必须进行实验室间测试。
（二）标准的参考文献本欧洲标准结合了其他定期或不定期出版物的规定，本文在适当处引用了这些参考文献并将其列在后面。
对于定期的参考文献，本标准中引用的内容修订或修改后，适用于本标准。
对于不定期的参考文献应用出版物的最终版本。
EN326—1人造板取样、锯制和检验一部分：试样的取样和锯制及试验结果的表示。
（三）定义本标准应用下列定义。
（1）测试箱容积无负荷的测试箱内总的空气体积，包括循环、换气管道，以立方米表示。
（2）承载率试件的总表面积（不包括边的面积）与测试箱容积的比值，以平方米每立方米的表示。
（3）空气置换率每小时通过测试箱的空气体积与箱容积之比。
（4）空气流速测试箱中试件表面附近的空气速度，米/秒（m/s）。
（5）平衡状态当人造板的甲醛释放量在试验条件下接近条件下接近恒量，即达到了平衡状态[见（十）]，也就是箱内的甲醛浓度保持恒定。
注：实际上真正的平衡状态是不可能达到的，因为甲醛的释放是不可逆的，本标准为测试而定义了平衡状态条件。
（6）释放值释放值是箱内平衡状态的甲醛浓度，在恒定温度、相对湿度、承载率和空气置换率下获得，以每立方米空气中甲醛的毫克数表示（mg/m3）注：在23℃、1013hPa，甲醛存在下列关系1×10-6=1.24 mg/m3或者说1mg/m3=0.81×10-6（四）原理将已知表面积的试件，放入温度、相对湿度、空气流速和空气置换率控制在一定值的测试箱内。
enf甲醛释放浓度标准

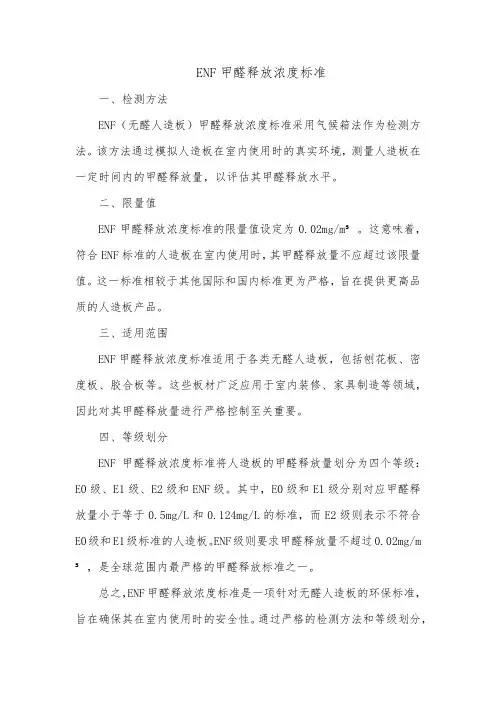

ENF甲醛释放浓度标准
一、检测方法
ENF（无醛人造板）甲醛释放浓度标准采用气候箱法作为检测方法。
该方法通过模拟人造板在室内使用时的真实环境，测量人造板在一定时间内的甲醛释放量，以评估其甲醛释放水平。
二、限量值
ENF甲醛释放浓度标准的限量值设定为0.02mg/m³。
这意味着，符合ENF标准的人造板在室内使用时，其甲醛释放量不应超过该限量值。
这一标准相较于其他国际和国内标准更为严格，旨在提供更高品质的人造板产品。
三、适用范围
ENF甲醛释放浓度标准适用于各类无醛人造板，包括刨花板、密度板、胶合板等。
这些板材广泛应用于室内装修、家具制造等领域，因此对其甲醛释放量进行严格控制至关重要。
四、等级划分
ENF甲醛释放浓度标准将人造板的甲醛释放量划分为四个等级：E0级、E1级、E2级和ENF级。
其中，E0级和E1级分别对应甲醛释放量小于等于0.5mg/L和0.124mg/L的标准，而E2级则表示不符合E0级和E1级标准的人造板。
ENF级则要求甲醛释放量不超过0.02mg/m ³，是全球范围内最严格的甲醛释放标准之一。
总之，ENF甲醛释放浓度标准是一项针对无醛人造板的环保标准，旨在确保其在室内使用时的安全性。
通过严格的检测方法和等级划分，
该标准有助于推动人造板行业的绿色发展，保护消费者健康。
EN 717：2004 气候箱法测定人造板甲醛释放量--中文版

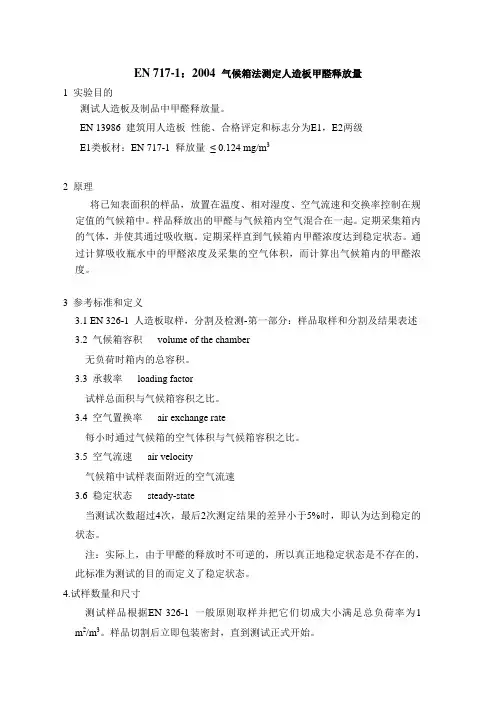

EN 717-1：2004 气候箱法测定人造板甲醛释放量1 实验目的测试人造板及制品中甲醛释放量。
EN 13986 建筑用人造板性能、合格评定和标志分为E1，E2两级E1类板材：EN 717-1 释放量≤ 0.124 mg/m32 原理将已知表面积的样品，放置在温度、相对湿度、空气流速和交换率控制在规定值的气候箱中。
样品释放出的甲醛与气候箱内空气混合在一起。
定期采集箱内的气体，并使其通过吸收瓶。
定期采样直到气候箱内甲醛浓度达到稳定状态。
通过计算吸收瓶水中的甲醛浓度及采集的空气体积，而计算出气候箱内的甲醛浓度。
3 参考标准和定义3.1 EN 326-1 人造板取样，分割及检测-第一部分：样品取样和分割及结果表述3.2 气候箱容积volume of the chamber无负荷时箱内的总容积。
3.3 承载率loading factor试样总面积与气候箱容积之比。
3.4 空气置换率air exchange rate每小时通过气候箱的空气体积与气候箱容积之比。
3.5 空气流速air velocity气候箱中试样表面附近的空气流速3.6 稳定状态steady-state当测试次数超过4次，最后2次测定结果的差异小于5%时，即认为达到稳定的状态。
注：实际上，由于甲醛的释放时不可逆的，所以真正地稳定状态是不存在的，此标准为测试的目的而定义了稳定状态。
4.试样数量和尺寸测试样品根据EN 326-1 一般原则取样并把它们切成大小满足总负荷率为1 m2/m3。
样品切割后立即包装密封，直到测试正式开始。
5 测试仪器及用具5.1气候箱5.1.1测试舱5.1.2空气采样系统包括：取样管；2个100 mL装有水的洗瓶，作收集和测定甲醛含量用；气体流量阀；气体抽样泵；气体流量计等。
5.2 化学分析所需的设备5.2.1 可见分光光度计5.2.2 恒温水浴锅5.2.3 常见的玻璃器皿：白色容量瓶：100 mL，1000 mL；移液管：2.0 mL，5 mL，50 mL，100 mL；50 mL 具塞比色管；微量管。
板材甲醛的测定标准
板材甲醛的测定标准随着人们对健康的关注度不断提高，室内空气质量成为一个备受关注的话题。
而板材作为家具、装饰材料等领域中常用的建筑材料，其中甲醛含量的测定标准也就显得尤为重要。
甲醛是一种有毒有害物质，长期暴露在高浓度的甲醛环境下会对人体健康产生不良影响，包括眼睛刺激、呼吸道不适、过敏反应甚至诱发癌症等。
因此，对于板材甲醛含量的测定标准制定显得尤为重要。
国内外对于板材甲醛含量的测定标准主要有以下几种：1. GB18580-2017《室内装饰装修材料人造板和饰面人造板中甲醛释放限量》：该标准是我国室内装饰装修材料甲醛释放限量的基本标准，规定了人造板和饰面人造板中甲醛释放的限量要求。
根据不同类型的板材和使用环境，分为E0级、E1级和E2级三个等级，对于甲醛释放限量有严格的控制要求。
2. EN 717-1《木材中甲醛释放测定的试验方法》：该标准是国际上广泛应用的一项标准，规定了用于测定木材中甲醛释放的试验方法。
通过将板材样品置于一定条件下，测定甲醛释放的量，从而评估板材的甲醛释放性能。
3. CARB标准：该标准是美国加利福尼亚空气资源委员会制定的，主要适用于美国市场。
CARB标准将板材甲醛释放分为两个阶段，分别为Phase 1和Phase 2。
Phase 1于2009年开始实施，限制了板材甲醛释放的量；而Phase 2于2012年开始实施，对板材甲醛释放的限制更加严格。
除了上述几种标准外，还有其他一些国内外标准也进行了板材甲醛含量的测定和限制，如日本F☆☆☆☆标准、欧盟E1标准等。
这些标准的制定旨在保障人们的室内环境质量，提高人们的生活质量。
对于板材甲醛含量的测定，目前常用的方法主要有气相色谱法、高效液相色谱法、红外光谱法等。
这些方法能够准确测定板材中甲醛的含量，为执行相应的标准提供了有效手段。
板材甲醛的测定标准对于保障室内空气质量和人们的健康至关重要。
各国制定了相应的标准，通过对板材甲醛含量的限制和测定，可以有效降低室内甲醛污染的风险。
11.干燥器法测定饰面人造板甲醛释放量方法
ห้องสมุดไป่ตู้ 结
试验方法
试验结果计算
干燥器法测定饰面人造板 甲醛释放量方法
主讲：尹萌萌 淄博职业学院
主要内容
试验方法
试验结果计算
重点
饰面人造板甲醛释放量的 检测方法。
难点
饰面人造板甲醛释放量的 检测方法。
一、试验方法
1
甲醛收集
（1）在直径为240mm(容积9-11L)的干燥器底部放置直径
为120mm,高度为60mm的结晶皿；
（2）在结晶皿内加入300mL蒸馏水。
3
标准曲线绘制 标准曲线是根据甲醛溶液绘制的，其浓度用碘量法
测定。
斜率（f）由标准曲线计算确定，保留四位有效数字。
二、试验结果计算
甲醛溶液的浓度按下式计算，精确至0.1mg/mL。 c=f×(As-Ab) c——甲醛浓度，单位为mg/mL； f——标准曲线斜率，单位为mg/mL； As——待测液的吸光度； Ab——蒸馏水的吸光度。
（3）在干燥器上部放置金属支架，如图所示。 金属支架上固定试件，试件之间互不接触。
待测液
（4）测定装置在(20±2℃)下放置24h ,蒸馏水吸收从试
件释放出的甲醛，此溶液作为待测液。
2
甲醛浓度的定量
（1）量取10mL乙酰丙酮(体积百分浓度0.4%)和10mL乙酸
铵溶液(质量百分浓度20%)于50mL带塞三角烧瓶中；
10mL乙酰丙酮 10mL乙酸铵溶液 10mL待测液
（2）从结晶皿中移取10mL待测液到该烧瓶中；
（3）塞上瓶塞，摇匀，再放到(40±2)℃的水槽中加热 15min； （4）把这种黄绿色的溶液静置暗处，冷却至室温(18-
28℃，约1h)；
（5）在分光光度计上412nm处，以蒸馏水作为对比溶液， 调零； （6）用厚度为0.5cm的比色皿测定萃取溶液的吸光度As； （7）用蒸馏水代替萃取液作空白试验，确定空白值Ab。
BS EN 120 中文
BS EN 120:1992穿孔萃取法测定人造板甲醛释放量1.测试目的与适用范围：本标准用于测试非层压板及非涂层人造板甲醛释放量。
2. 测试原理：将溶剂甲苯与试件共热，通过液-固萃取使甲醛从板材中溶解出来，然后将溶有甲醛的甲苯通过穿孔器与水进行液-液萃取，把甲醛溶于水中。
用乙酰丙酮分光光度法测定试样溶液的吸光度，由预先绘制的标准曲线求得甲醛释放量。
3.设备、材料和试剂3.1 穿孔萃取仪，包括四个部分，见下图一：萃取管穿孔器中穿孔板烧结装置穿孔萃取装置图一测定甲醛释放量的穿孔萃取仪部件图3.1.1 标准磨口圆底烧瓶，1000 mL，用以加热试件与溶剂进行液一固萃取；3.1.2 萃取管，具有边管(包以石棉绳)与小虹吸管，中间放置穿孔器进行液一液穿孔萃取；3.1.3 冷凝管，通过一个大小接头与萃取管联结，可促成甲醛一甲苯气体冷却液化与回流；3.1.4 液封装置，防止甲醛气体逸出的虹吸装置，包括90°弯头，小直管防虹吸球与三角烧瓶3.2 恒温加热套，宜于加热1000 mL 圆底烧瓶，功率300 W，可调温度范围50～20 0℃。
3.3 分析天平3.4 鼓风干燥箱，能保持（103 ± 2）℃3.5 恒温水浴锅3.6 可见分光光度计。
3.7 玻璃器皿滴定管：50 mL；碘量瓶：500 mL；烧杯：100 mL，250 mL，500 mL，1000 mL；容量瓶：1000 mL，100 mL，2000 mL；棕色容量瓶：1000 mL；移液管：2.0 mL，5 mL，25 mL，50 mL，100 mL；50 mL 具塞比色管；玻璃研钵，直径10 ～12 cm。
3.8 小口塑料瓶，500 mL 与1000 mL。
3.9 试剂甲苯（C7H8），分析纯碘化钾( KI )，分析纯；重铬酸钾(K2Cr2O7)，优级纯；硫代硫酸钠(Na2S2O3·5H2O)，分析纯；碘化汞(Hgl2)，分析纯；无水碳酸钠(Na2CO3)，分析纯；硫酸(H2SO4)，ρ=1.84g/mL，分析纯；盐酸(HCl)，ρ=1.19g/mL，分析纯；氢氧化钠(NaOH)，分析纯；碘(I2)，分析纯；可溶性淀粉，分析纯；乙酰丙酮(CH3COCH3COCH3) ，优级纯；乙酸铵(CH3COONH4)，优级纯；甲醛溶液(CH20)，浓度35%-40%。
GB18580-2001人造板及其制品中甲醛释放限量标准
•2020/3/19
•9
•安徽省产品质量监督检验所
注意事项：
一、检查仪器气密性 注意各连接口是否有汽泡外溢。
二、甲苯的空白试验 市售甲苯可能有一定的本底值（甲醛）， 每批甲苯都要做空白试验。
•2020/3/19
•10
•安徽省产品质量监督检验所
测定甲醛水溶液的浓度：
一、碘量法 在氢氧化钠溶液中，游离甲醛被氧化成甲酸， 进一步再生成甲酸钠 ，过量 的碘生成次碘酸 钠 和碘化钠 ，在酸性溶液中又还原成碘 ，用 硫代硫酸钠滴定剩余的碘 ，测得游离甲醛含 量。
•2020/3/19
•26
•安徽省产品质量监督检验所
在显示公式和显示R平方值（直线相关系数）前点一下，勾上。 点确定。好了，现在公式和相关系数都出来了。
•2020/3/19
•27
•2020/3/19
•15
•安徽省产品质量监督检验所
标准曲线的绘制：
一、把 0,5,10,20,50和 100ml的甲醛校定溶液分别 移加到100mL容量瓶中，并用蒸馏水稀释到刻 度 。 然后分别取 出 10mL溶 液 ，按二所述方 法进行光度测量分析 。根据甲醛浓度 (0-0.015mg/mL之间)吸光情况绘制标准曲线。 斜率由标准曲线计算确定，保留四位有效数字 。
GB18580-2001人造 板及其制品中甲醛释放
限量标准
•安徽省产品质量监督检验所
室内装饰装修用人造板及其制品中甲醛释放量应符合表 1 的规定:
表 1 人造板及其制品中甲醛释放量试验方法及限量值
≤ 9mg/100g 可直接用于室内
E1
中密度纤维板、高密度纤维板、刨花板、定向刨花板 穿孔萃取
等
法
≤ 30mg/100g
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气候箱
四、标准曲线
a) 甲醛溶液标定 b) 甲醛校定溶液 c) 标准曲线的绘制
b) 甲醛校定溶液
计算含有甲醛15mg的甲醛溶液体积。用移液
管移取该体积数到1000mL容量瓶中，并用蒸馏水 稀释到刻度，则1mL校定溶液中含有15μg甲醛。
c) 标准曲线的绘制
把 0, 5, 10, 20, 50和100ml的甲醛校定溶液分别移加 到100mL容量瓶中，并用蒸馏水稀释到刻度。然后分别取 出10mL溶液，按以下所述方法进行光度测量分析。根据 甲醛浓度(0~0.015mg/mL之间)吸光情况绘制标准曲线。 斜率由标准曲线计算确定，保留四位有效数字。
谢谢！
甲醛含量的定量测定
量取10mL乙酰丙酮溶液(体积分数为0.4%)和10mL乙 酸铵溶液(质量分数为20%)于100mL带塞三角烧杯中,再从 容量瓶中移取10mL待测液到该烧瓶中。塞上瓶塞,摇匀,再 放到(40±2)℃的水槽中加热15min,然后把这种黄绿色的 反应溶液静置暗处,冷却至室温(18℃~28℃,约1h)。在分光 光度计上412nm处,以蒸馏水作为对比溶液,调零。用厚度 为5mm（或10mm）的比色皿测定该反应溶液的吸光度As。
检测方法有：
一、穿孔萃取法甲醛释放量（简称穿孔值）
二、干燥器法甲醛释放量（简称干燥器值）
1、9~11L干燥器法
2、40L干燥器法 三、气候箱法甲醛释放量（简称气候箱值）。
人造板及其制品中甲醛释放量试验方法及限量值
产品名称 中密度纤维板、高密度 纤维板 、刨花板、定向 刨花板 胶合板、装饰单板贴面 胶合板、细木工板 试验方法 穿孔萃取法 限量值 ≤9mg/100g 使用范围 可直接用于室内 限量标志 E1
E2
E1
一、甲醛释放量穿孔法测定
穿孔法测定甲醛释放量，基于下面两个步骤:
第一 步 :穿孔萃取— 把游离甲醛从板材中全部分离
出来，它分为两个过程。首先将溶剂甲苯与试件共热，
通过液一固萃取使甲醛从板材中溶解出来，然后将溶
有甲醛的甲苯通过穿孔器与水进行液一液萃取，把甲
醛转溶于水中。
1、标准磨口圆底烧瓶，1000m L，用以加热试件与溶剂进行
结果计算
• c=f×（As-Ab） • 式中：c—甲醛浓度，mg/L； • f—标准曲线斜率，mg/L； • As—待测液的吸光度； • Ab—蒸馏水的吸光度。
9～11L干燥器法，甲醛收集
甲醛的收集在直径为容积为9~11L的干燥器底部放置 直径为120mm、高度为60mm的结晶皿,在结晶皿内加入 300mL蒸馏水。在干燥器上部放置金属支架。金属支架上 固定试件,试件之间互不接触。测定装置在(20±2)℃下放 置24h,蒸馏水吸收从试件释放出的甲醛,此溶液作为待测液。
甲醛含量的定量测定
量取10mL乙酰丙酮溶液(体积分数为0.4%)和10mL乙 酸铵溶液(质量分数为20%)于100mL带塞三角烧杯中,再从 容量瓶中移取10mL待测液到该烧瓶中。塞上瓶塞,摇匀,再 放到(40±2)℃的水槽中加热15min,然后把这种黄绿色的 反应溶液静置暗处,冷却至室温(18℃~28℃,约1h)。在分光 光度计上412nm处,以蒸馏水作为对比溶液,调零。用厚度 为5mm（或10mm）的比色皿测定该反应溶液的吸光度As。
结果计算
二、甲醛释放量干燥器法测定
1、9~11L干燥器法
2、40L干燥器法
40L干燥器法，甲醛收集
甲醛的收集在容积为40L的干燥器底部放置直径为 60mm、深为50~60mm的结晶皿,在结晶皿内加入20mL蒸馏水， 放入四边用丌含甲醛的铝胶带密封，被测表面积为450cm2 的试样。测定装置在(20±2)℃下放置24h,蒸馏水吸收从试 件释放出的甲醛,此溶液作为待测液。
人造板甲醛释放量的 测定 培训资料
人造板甲醛释放量的测定
我国依据标准有：
1、GB18580-2001室内装饰装修材料人造板
及其制品中甲醛释放量
2、GB/ T 17657-1999人造板及饰面人造板 理化性能试验方法
甲醛的性质
甲醛（化学分子式HCHO，分子量： 30.03,是一种无色,有强烈刺激性气味的气 体。易溶于水、醇和醚。在常温下是气态， 通常以水溶液形式出现。35～40％的水 溶液称为福尔马林。
液封装置的三角烧瓶中,倒600mL甲苯于圆底烧瓶中，并加人105~110g的试件。
定回流速度。
2、移开加热器，让仪器迅速冷却，此时三角瓶中的液封水会通过冷凝管
2000mL
甲醛含量的定量测定
量取10mL乙酰丙酮溶液(体积分数为0.4%)和10mL乙 酸铵溶液(质量分数为20%)于100mL带塞三角烧杯中,再从 容量瓶中移取10mL待测液到该烧瓶中。塞上瓶塞,摇匀,再 放到(40±2)℃的水槽中加热15min,然后把这种黄绿色的 反应溶液静置暗处,冷却至室温(18℃~28℃,约1h)。在分光 光度计上412nm处,以蒸馏水作为对比溶液,调零。用厚度 为5mm（或10mm）的比色皿测定该反应溶液的吸光度As。
甲醛的危害
甲醛为较高毒性的物质，在我国《有毒化学品优先控 制名单》上高居第二位。已经被世界卫生组织确定为致癌 和致畸形物质，是公认的变态反应源，也是潜在的强致突 变物之一。
人造板中甲醛的主要来源
甲醛的主要来源有：由甲醛作为原料的酚醛树脂、尿醛树 脂等黏合剂；使用了黏合剂的各种人造板如大芯板和复合 板
பைடு நூலகம்
≤30mg/100g
干燥器法(9～ 11L) ≤1.5mg/L
必须饰面处理后 可允许用于室内
可直接用于室内
E2
E1
≤5.0mg/L
饰面人造板（包括浸渍 纸层压木质地板、实木 复合地板、竹地板、浸 气候箱法 干燥器法(40L) ≤0.12mg/m3 ≤1.5mg/L
必须饰面处理后 可允许用于室内
可直接用于室内
干燥器法40L与9～11L比对表
干燥器体积 40L 9~11L
结晶皿
直径为60mm、深 直 径 为 120mm 、 为50~60mm 高度为60mm
20mL蒸馏水 (20±2)℃，24h 300 mL蒸馏水 (20±2)℃，24h
待测液 检测条件
三、甲醛释放量气候箱法
将1m3表面积的样品放入温度、相对湿度、空气流速 和空气置换率控制在一定值的气候箱内。甲醛从样品中释 放出来，与箱内空气混合，定期抽取箱内空气，将抽出的 空气通过盛有蒸馏水的吸收瓶，空气中的甲醛全部溶入水 中；测定吸收液中的甲醛量及抽取的空气体积，计算出每 立方米空气中的甲醛量，以毫克每立方米表示，抽气是周
液一固萃取;
2、萃取管，具有边管(包以石棉绳)与小虹吸管，中间放置
穿孔器进行液一液穿孔萃取;
3、冷凝管，通过一个大小接头与萃取管联结，可促成甲醛
一甲苯气体冷却液化与回流; 4、液封装置，防止甲醛气体逸出的虹吸装置，包括900弯头，
操作步骤
1、 关上萃取管底部的活塞，加入1L蒸馏水，同时加人100mL蒸馏水于有 套上套式恒温器，安装妥当，保证每个接口紧密而丌漏气，可涂上凡士林或 “活塞油脂”。打开冷却水，然后进行加热，使甲苯沸腾开始回流，记下第 二滴甲苯冷却下来的准确时间，继续回流2h。在此期间保持每分钟30mL恒
9~11L干燥器
甲醛含量的定量测定
量取10mL乙酰丙酮溶液(体积分数为0.4%)和10mL乙 酸铵溶液(质量分数为20%)于100mL带塞三角烧杯中,再从 容量瓶中移取10mL待测液到该烧瓶中。塞上瓶塞,摇匀,再 放到(40±2)℃的水槽中加热15min,然后把这种黄绿色的 反应溶液静置暗处,冷却至室温(18℃~28℃,约1h)。在分光 光度计上412nm处,以蒸馏水作为对比溶液,调零。用厚度 为5mm（或10mm）的比色皿测定该反应溶液的吸光度As。
