毕业论文-基于车流量检测的智能交通信号灯的设计本科毕业论文（设计）题目：基于车流量检测的智能交通信号灯的设计姓名： _ __学号： _ ___ _专业：电子信息工程_ __院系：电子通信工程学院 _指导老师： _ ____ _职称学历：讲师／硕士_ __完成时间： 2016年5月教务处制基于车流量检测的智能交通信号灯的设计摘要随着社会飞速的发展，交通运输工具的迅速增加，交通控制系统在我们生活中起到了越来越重要的角色。
现如今，为了提高交通秩序的安全性，除了国家颁布的一系列的交通法律法规，还必须通过一定的科技手段加以实现。
本次基于车流量检测的智能交通控制系统设计是由AT89S51单片机、交通显示、LED倒计时、车流量检测及调整、紧急处理、时间模式手动设置等模块组成。
系统除了能实现基本的交通信号灯的功能外，还可以实现通行时间手动设置、倒计时显示、急车强行通过、车流量检测及调整等相关功能。
关键词：单片机; 智能交通控制; 倒计时显示Design of Traffic Lights based on vehicle flow detectionAbstractWith the development of modern social logistics and the increase of transportation, the public management system-traffic control system plays a more and more important role in our life. At present, in order to ensure and improve the safety of traffic order, not only the country need to issue a series of traffic laws and regulations, but also need to use certain scientific and technological means to achieve it.The intelligent traffic control system based on single chip is composed of AT89S51 singlechip, traffic display, LED countdown, vehicle flow detection and adjustment, emergency treatment, time mode and other modules. The system not only can execute the basic function of traffic lights, but also can achieve some related functions such as manually set of the transit time, countdown display, the car forced through and traffic detection and adjustment and so on.Key Word：Singlechip; Intelligent Traffic Control; Countdown Display目录1 绪论 (1)1.1 交通信号灯的选题背景 (1)1.2 交通信号灯的发展及研究意义 (1)2系统硬件设计 (3)2.1 电路模块总体设计及实现功能 (3)2.2 AT89S51及其最小系统 (5)2.2.1时钟电路 (5)2.2.2 复位电路 (6)2.2.3 EA脚的功能及接法 (7)2.3 车流量检测电路 (7)2.4 数码管显示电路 (8)2.5 按键控制电路 (10)3系统软件程序设计 (12)3.1 设计思路 (12)3.2定时及计数程序的设计 (14)4系统调试与结果 (15)4.1软件调试 (15)4.2 硬件调试 (16)5结论 (17)致谢 (18)参考文献 (19)附录 (20)1 绪论1.1 交通信号灯的选题背景红绿灯的起源可追溯到19世纪初的英国。
基于C8051F410为核心实现自动气体流量检测仪的设计与应用

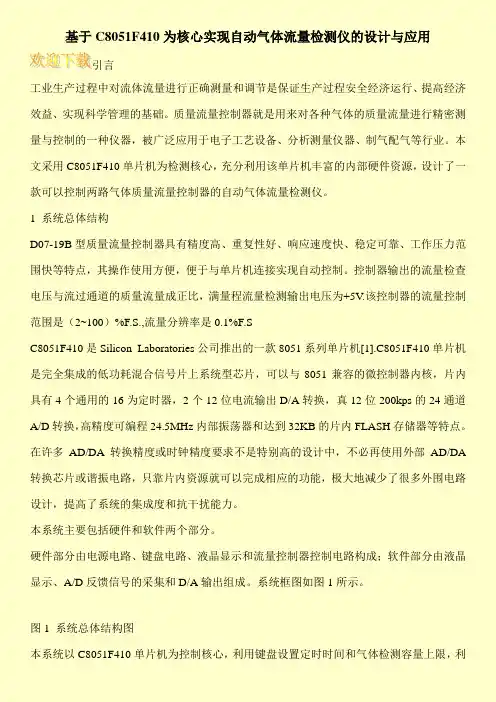

基于C8051F410为核心实现自动气体流量检测仪的设计与应用引言工业生产过程中对流体流量进行正确测量和调节是保证生产过程安全经济运行、提高经济效益、实现科学管理的基础。
质量流量控制器就是用来对各种气体的质量流量进行精密测量与控制的一种仪器，被广泛应用于电子工艺设备、分析测量仪器、制气配气等行业。
本文采用C8051F410单片机为检测核心，充分利用该单片机丰富的内部硬件资源，设计了一款可以控制两路气体质量流量控制器的自动气体流量检测仪。
1 系统总体结构D07-19B型质量流量控制器具有精度高、重复性好、响应速度快、稳定可靠、工作压力范围快等特点，其操作使用方便，便于与单片机连接实现自动控制。
控制器输出的流量检查电压与流过通道的质量流量成正比，满量程流量检测输出电压为+5V.该控制器的流量控制范围是（2~100）%F.S.,流量分辨率是0.1%F.SC8051F410是Silicon Laboratories公司推出的一款8051系列单片机[1].C8051F410单片机是完全集成的低功耗混合信号片上系统型芯片，可以与8051兼容的微控制器内核，片内具有4个通用的16为定时器，2个12位电流输出D/A转换，真12位200kps的24通道A/D转换，高精度可编程24.5MHz内部振荡器和达到32KB的片内FLASH存储器等特点。
在许多AD/DA转换精度或时钟精度要求不是特别高的设计中，不必再使用外部AD/DA 转换芯片或谐振电路，只靠片内资源就可以完成相应的功能，极大地减少了很多外围电路设计，提高了系统的集成度和抗干扰能力。
本系统主要包括硬件和软件两个部分。
硬件部分由电源电路、键盘电路、液晶显示和流量控制器控制电路构成；软件部分由液晶显示、A/D反馈信号的采集和D/A输出组成。
系统框图如图1所示。
图1 系统总体结构图本系统以C8051F410单片机为控制核心，利用键盘设置定时时间和气体检测容量上限，利。
基于单片机的涡流计设计

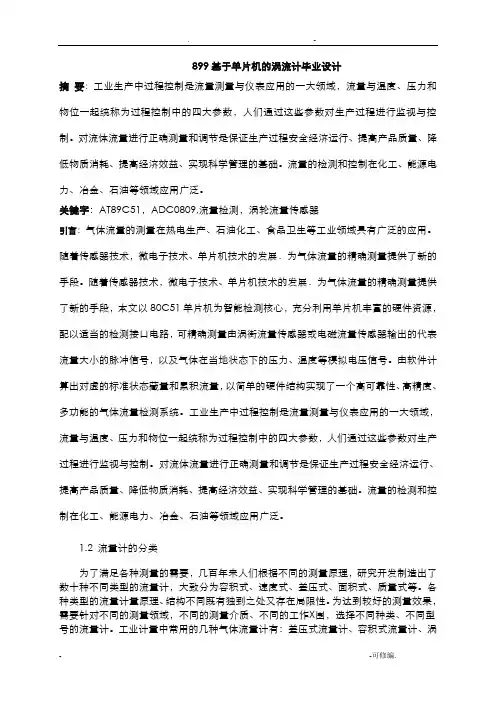

. -899基于单片机的涡流计毕业设计摘要：工业生产中过程控制是流量测量与仪表应用的一大领域，流量与温度、压力和物位一起统称为过程控制中的四大参数，人们通过这些参数对生产过程进行监视与控制。
对流体流量进行正确测量和调节是保证生产过程安全经济运行、提高产品质量、降低物质消耗、提高经济效益、实现科学管理的基础。
流量的检测和控制在化工、能源电力、冶金、石油等领域应用广泛。
关键字：AT89C51，ADC0809,流量检测，涡轮流量传感器引言：气体流量的测量在热电生产、石油化工、食品卫生等工业领域具有广泛的应用。
随着传感器技术，微电子技术、单片机技术的发展．为气体流量的精确测量提供了新的手段。
随着传感器技术，微电子技术、单片机技术的发展．为气体流量的精确测量提供了新的手段，本文以80C51单片机为智能检测核心，充分利用单片机丰富的硬件资源，配以适当的检测接口电路，可精确测量由涡街流量传感器或电磁流量传感器输出的代表流量大小的脉冲信号，以及气体在当地状态下的压力、温度等模拟电压信号。
由软件计算出对虚的标准状态藏量和累积流量，以简单的硬件结构实现了一个高可靠性、高精度、多功能的气体流量检测系统。
工业生产中过程控制是流量测量与仪表应用的一大领域，流量与温度、压力和物位一起统称为过程控制中的四大参数，人们通过这些参数对生产过程进行监视与控制。
对流体流量进行正确测量和调节是保证生产过程安全经济运行、提高产品质量、降低物质消耗、提高经济效益、实现科学管理的基础。
流量的检测和控制在化工、能源电力、冶金、石油等领域应用广泛。
1.2 流量计的分类为了满足各种测量的需要，几百年来人们根据不同的测量原理，研究开发制造出了数十种不同类型的流量计，大致分为容积式、速度式、差压式、面积式、质量式等。
各种类型的流量计量原理、结构不同既有独到之处又存在局限性。
为达到较好的测量效果，需要针对不同的测量领域，不同的测量介质、不同的工作X围，选择不同种类、不同型号的流量计。
基于51单片机的油量流量仪
毕业设计题目：基于51单片机的油量流量仪学院：电气与信息工程学院专业：电气工程与其自动化姓名：学号：指导老师：完成时间：年月日摘要工业生产中过程控制是流量测量与仪表应用的一大领域，流量与温度、压力和物位一起统称为过程控制中的四大参数，人们通过这些参数对生产过程进行监视。
对流体流量进行正确测量和调节是保证生产过程安全经济运行、提高产品质量、降低物质消耗、提高经济效益、实现科学管理的基础。
流量的检测和控制在化工、能源电力、冶金、石油等领域应用广泛。
本设计作为一个加油系统的智能电子设备，以AT89S52单片机为核心器件，主要研究基于51单片机的智能控制和传感器的数据采集与相应的控制系统的构建，电路元件少，制作方便。
单片机通过水流量传感器采集出相应的水流量并在液晶屏幕上显示相应的数字，可以读出使用的水流量，并查看出相应的价格，是一个数字化的智能水流量计。
关键词：AT89S52单片机；水流量传感器；LCD1602AbstractProcess control in industrial production is a large area of flow measurement and instrumentation, flow rate and temperature, pressure and level the four together are referred to as process control parameters, people with these parameters to monitor the production process. Correct measurement of fluid flow and regulation is to ensure the safety and economic running of production process, improve product quality, reduce material consumption and improve economic efficiency, the Foundation of scientific management. Traffic detection and control in the areas of chemicals, energy, electric power, metallurgy, petroleum widely used.As a intelligent electronic device，this desing uses single chip microcomputer AT89S52 as core component，making a primary research on that single chip microcomputer，which is a digital intelligent water meter，can gather relveant water flow and display corresponding figure on LCD screen and thus we can read water flow and check out relevant price based on water flow sensor and its advantages of intelligent controls of single chip microcomputer，data acquisition of sensor and the construction of control system.And it possesses few circuit components and convenient making.Key Words:AT89S52；water flow sensor；LCD1602目录摘要AbstractI绪论01 系统方案01.1 方案论证与选择01.1.1 作品电源模块的论证与选择01.1.2 流量检测模块论证与选择01.1.3 主控制芯片模块的论证与选择01.1. 4 显示器模块的论证与选择11.1.5 按键控制模块的论证与选择11.1.6 报警指示部分论证与选择21.2 系统设计21.2.1 结构方框图21.2.2 理论分析与计算22 系统硬件电路设计02.1 硬件电路的总体设计02.1.1 单片机最小系统02.1.2 液晶显示电路12.1.3 水流量传感器模块电路12.1.4 按键控制模块22.1.5 报警指示模块22.2 片子的简介32.2.1 AT89S51单片机与引脚介绍32.2.2 LCD1602液晶显示器72.2.3 单片机与LCD1602液晶显示器的连接113 单片机软件程序设计03.1 主程序流程图03.2 水流量检测程序13.3 LCD液晶显示程序23.4 按键的控制程序44 电路调试和方法04.1 检测方法04.2 硬件系统调试04.2.1 初步硬件调试问题04.2.2 问题分析04.2.3 解决方案04.3 软件系统调试1结论0参考文献0致0附录0附录A：电路原理图0附录B：PCB图0附录C：作品图0附录D：元件清单0附录E：程序单0绪论当今由于中国经济的腾飞，落后的科技已经不能适应时代的发展，只有不断进步的科技才能推动社会的发展，流量计的测量在热电生产、石油化工、食品卫生等工业领域具有广泛的应用。
基于51单片机的家用水流量计设计毕业设计
基于51单片机的家用水流量计设计毕业设计摘要：本设计以实际家庭生活为背景，使用51单片机为主控芯片，设计了一种家用水流量计，可以实时监测和显示家庭用水量，并通过液晶显示屏显示当前用水量和累计用水量，方便家庭管理和用水计量。
该设计采用水流传感器检测水流，通过51单片机进行信号处理和计算，实现流量的准确测量。
设计还包括电源管理模块和通信接口，可接入家庭智能系统进行数据传输和远程监控。
通过实验验证，该设计具有较好的性能和稳定性，可以满足家庭生活中对水流量计的需求。
关键词：51单片机；水流量计；流量检测；液晶显示屏；家庭用水管理一、引言水资源是人类社会发展中不可或缺的重要资源，合理使用和管理水资源对节约水资源、保护环境等具有重要意义。
在家庭生活中，人们对用水量的控制和管理也变得越来越重要。
因此，设计一种家用水流量计，实时监测和显示家庭用水量，对于家庭用水管理具有重要意义。
二、设计原理1.水流传感器水流传感器是本设计中的重要组成部分，用于检测水流并将其转换成电信号。
常用的水流传感器有涡轮流量传感器和电磁流量传感器等。
在本设计中，选用涡轮流量传感器，其原理是通过涡轮旋转的速度来确定流量大小。
2.传感器信号处理与计算传感器输出的电信号经过滤波和放大等处理后，通过51单片机的AD 转换模块进行模数转换，得到相应的流量数值。
根据传感器的特性和流量的计算公式，可以进一步将流速转化为流量，并进行相应的数据处理。
3.信息显示模块为了方便用户了解当前用水量和累计用水量，设计了液晶显示屏。
通过51单片机的IO口和液晶显示屏进行通信，将实时的用水量和累计用水量显示在液晶显示屏上，使用户可以方便地获取信息。
三、系统设计1.硬件设计本设计的硬件主要包括水流量传感器模块、51单片机主控芯片、液晶显示屏、电源模块和通信接口。
水流量传感器模块用于检测水流，51单片机主控芯片用于信号处理和计算，液晶显示屏用于显示实时用水量和累计用水量，电源模块用于供电，通信接口用于连接家庭智能系统。
