2019年中考物理真题分类汇编——平面镜作图专题
1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
4.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
5.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
6.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
7.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
8.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）
9.（2019宁夏,15)阅读下面的短文，按要求解决问题：
2018—2019年的中国上演了一出“嫦娥”登月大戏。
和以往不同，嫦娥这次登陆地在月球背面。
月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。
2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。
2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。
地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。
把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。
请你在图乙中画出地面测控站A 点与嫦娥四号探测器B点的通讯路径。
10.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车
内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
11.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
12.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像
13.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
14.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
15.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
关于他在平面镜中所成像的特点，下列描述中正确的是
A．在甲处所成的像是最小的像
B．在乙处所成的像一定是实像
C．在丙处所成的像是倒立的像
D．在丁处所成的像离镜子最近
16.（2019南京，4）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（）
17.（2019淮安，19）画出图中入射光线AO的反射光线.
18.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出
光的传播路径
19.（2019 青岛，15）自行车尾灯的反光原理如下图所示。
请完成反射光路，并标出反射角度数。
20.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。
21.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置．
（1）取两支完全相同的蜡烛，是为了探究像与物的关系．
（2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像
或“不变”）．
（3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线．
2019年中考物理真题分类汇编——平面镜作图专题答案
1.（2019连云港，18）如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
2.（2019南充，20）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图。
3.（2019凉山州，26）如图所示，请作出物体AB在平面镜MN中所成的像A′B′。
4.（2019泰安，21）如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
5.（.2019烟台，21）汉代的《淮南万毕术》中记载：“取大镜高悬，置水盆于下，则见四邻矣。
”（如图）。
请在答题卡指定位置，通过作图确定“大镜”的位置。
6.（2019聊城，）如图所示，画出物体AB在平面镜中的像A′B′。
7.（2019广州，13）如图所示，一束由A发出的光射到平面镜表面O点，画出物体AB在平面镜中的像，并画出入射光线AO的反射光线。
8.（2019哈尔滨，47）如图所示，请你画出烛焰上A点经平面镜MN所成的像A'.（保留作图痕迹）
9.（2019宁夏,15)阅读下面的短文，按要求解决问题：
2018—2019年的中国上演了一出“嫦娥”登月大戏。
和以往不同，嫦娥这次登陆地在月球背面。
月球背面电磁环境非常干净，无法直接接收来自地球的信号，所以在登月之前，先要发射一颗中继卫星保障通讯。
2018年5月21日，嫦娥四号的“开路先锋”鹊桥中继卫星发射升空进入距月球约6.5万公里的环月使命轨道。
2019年1月3日早上“嫦娥四号”探测器成功着陆在月球背面南极一艾特肯盆地冯•卡门撞击坑的预选着陆区。
地球、月球、中继卫星的位置如图甲所示，这样地球上的测控站就可以通过鹊桥中继卫星与嫦娥四号探测器进行通讯了。
把中继卫星假想成一个平面镜，搭载控制信号的微波传播特点接近光。
请你在图乙中画出地面测控站A 点与嫦娥四号探测器B点的通讯路径。
10.（2019山西，22）如图甲所示，家用小轿车的前挡风玻璃都是斜的，这样可以保证夜间行车时，车内景物通过挡风玻璃所成的像，成在司机前面斜上方避免干扰司机视线，保证驾驶安全。
请你在图乙中画出司机眼睛（B点）通过挡风玻璃MN看到车内装饰物（A点）的像的光路图。
11.（2019铜仁，19）如图所示，A＇B＇是物体AB在平面镜中的像，请你在平面镜前作出物体AB。
12.(2019云南，19)请在图中画出三角形ABC在平面镜MN中所成的像
13.（2019随州，13）半径为R的半圆形玻璃砖，圆心在O点，弧面ABC涂有反光层。
一束激光垂直于直径AC从D点由空气射入玻璃砖（如图为平面图），已知OD＝R，画出光束经圆弧面两次反射最后从AC边出射到空气中的光路图，要求标明两次反射过程中的入射角大小。
14.(2019娄底，19)如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。
15.（2019沈阳，2）舞蹈教室内有一面非常大的平面镜，一位同学先后站在镜前甲、乙、丙、丁的四个位置，如图所示。
关于他在平面镜中所成像的特点，下列描述中正确的是
A．在甲处所成的像是最小的像
B．在乙处所成的像一定是实像
C．在丙处所成的像是倒立的像
D．在丁处所成的像离镜子最近
【答案】D
16.（2019南京，4）如图是小明春游时在水边看到的美景，下图中能正确反映他看到水中“树木”的光路图是（）
【答案】B。
17.（2019淮安，19）画出图中入射光线AO的反射光线.
18.(2019济宁，)如图10所示,一束光水平射入潜望镜镜口后,通过潜望镜进入小明的眼睛。
请画出
光的传播路径
19.（2019 青岛，15）自行车尾灯的反光原理如下图所示。
请完成反射光路，并标出反射角度数。
20.(2019上海，17)在图5中，更具给出的入射光线AO画出反射光线OB。
21.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置．
（1）取两支完全相同的蜡烛，是为了探究像与物的关系．
（2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像
或“不变”）．
（3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线．
【答案】（1）大小；（2）c；不变．（3）如图：。
2019年中考物理真题分类汇编平面镜成像专题word版包含答案

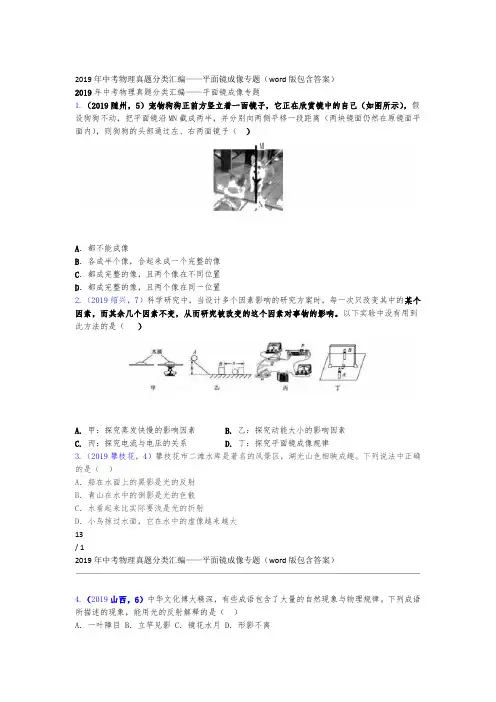

2019年中考物理真题分类汇编——平面镜成像专题（word版包含答案）2019年中考物理真题分类汇编——平面镜成像专题1.（2019随州，5）宠物狗狗正前方竖立着一面镜子，它正在欣赏镜中的自己（如图所示），假设狗狗不动，把平面镜沿MN截成两半，并分别向两侧平移一段距离（两块镜面仍然在原镜面平面内），则狗狗的头部通过左、右两面镜子（）A．都不能成像B．各成半个像，合起来成一个完整的像C．都成完整的像，且两个像在不同位置D．都成完整的像，且两个像在同一位置2.（2019绍兴，7）科学研究中，当设计多个因素影响的研究方案时，每一次只改变其中的某个因素，而其余几个因素不变，从而研究被改变的这个因素对事物的影响。
