空调四通阀的结构及工作原理
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀，用于控制流体的流向和流量。
它通常由阀体、阀芯和驱动装置组成。
四通阀的工作原理如下：1. 阀体结构：四通阀的阀体通常采用球体结构，内部有四个通道，分别为A、B、P和T。
A和B通道分别用于流体的进出口，P通道用于连接动力源（如液压泵），T通道用于连接油箱。
2. 阀芯结构：四通阀的阀芯通常采用球形或者柱形结构。
阀芯内部有多个孔道和密封面，通过旋转或者上下挪移来控制流体的流向和流量。
3. 工作原理：当四通阀处于关闭状态时，阀芯与阀体密封面彻底贴合，阻挠流体通过。
当需要改变流体的流向或者流量时，驱动装置（如机电、气缸等）会控制阀芯的运动。
a. 流体流向控制：当驱动装置使阀芯旋转时，阀芯的孔道与阀体的通道相对应，使流体可以从A通道进入B通道，或者从B通道进入A通道。
通过控制阀芯的旋转角度，可以实现不同的流向控制。
b. 流量控制：当驱动装置使阀芯上下挪移时，阀芯的孔道与阀体的通道相对应，使流体可以通过不同的通道。
通过控制阀芯的上下挪移距离，可以调节流体的流量大小。
4. 驱动装置：四通阀的驱动装置通常根据不同的应用需求而定，常见的驱动装置包括电动马达、液压马达、气缸等。
驱动装置通过控制阀芯的运动，实现对流体流向和流量的控制。
5. 应用领域：四通阀广泛应用于工业自动化控制系统中，如液压系统、气动系统、石油化工、冶金、船舶、机械加工等领域。
它们可以实现流体的分配、切换、混合和调节，满足不同工艺流程的要求。
总结起来，四通阀是一种用于控制流体流向和流量的阀门，通过阀体、阀芯和驱动装置的协同工作，实现对流体的控制。
其工作原理简单明了，应用广泛，是工业自动化控制系统中不可或者缺的一部份。
家用空调电磁四通阀结构原理及故障处理
家用空调电磁四通阀结构原理及故障处理1、电磁四通阀结构及工作原理电磁四通阀主要由电磁线圈和阀体两部分组成。
阀体由毛细管将先导阀和主阀连接成一体，不能拆卸。
1.1 保护状态根据四通阀主阀的内部结构原理图可知，当半圆形滑块处在主阀中间位置状态时，使得 E 铜管、S 回气管、C 铜管三根铜管相互导通融为一体，从压缩机产生的高温高压蒸汽从 D 管进入阀体内，再从主阀滑块四周直接进入回气管（S 管），在电磁四通阀内不产生压力差的情况下，回到压缩机内，形成制冷剂（冷媒）的空循环。
电磁四通阀设计有保护状态，用以平衡中间流量，其目的是当空调整个循环系统出现压力瞬变时，起到卸压的作用，从而保护电磁四通阀免受高压的破坏。
1.2 制冷工况空调在制冷时，四通阀是不通电的。
先导阀在弹簧压力作用下，滑块移至最左侧，毛细管高压相通，低压相通。
使主阀内活塞左右端产生压力差，迫使活塞带动阀内半圆形滑块移向最左侧，此时，电磁四通阀 E 管和 S 管相通、D 管和 C 管相通，在此状态下，压缩机产生的高温高压蒸汽气体从电磁四通阀铜管的 D 管口进入阀体，由于主阀内滑块的位置使得气体由 C 管口排出，由管道进入放置室外的热交换器，在外风机作用下，制冷剂散热冷凝后成为中温高压的液体，再经膨胀阀或毛细管节流减压后，变成低温低压的液体，流进室内热交换器（此时为蒸发器）蒸发吸热，变成低温低压的气体，从电磁四通阀的 E 管口进入，由 S 管口排出，回到压缩机内，如此循环往复，形成制冷过程。
1.3 制热工况空调在制热工况下，电磁四通阀线圈处于通电状态，在电磁线圈产生的强大磁力作用下，先导阀阀体内的滑块克服原先安装弹簧的弹力，使得阀体内的滑块移至阀体的最右侧，毛细管高压相通，低压相通，主阀活塞在压力差的作用下，活塞带动半圆形滑块移至主阀的最右侧，此时电磁四通阀 E 管和 D 管相通、S管和C 管相通，在此状态下，压缩机产生的高温高压制冷剂气体，由电磁四通阀的 D 管口进入阀体，再由 E 管口排出，进入室内热交换器（此时为冷凝器），在室内风机的作用下，制冷剂开始散热冷凝，从而使制冷剂冷凝为中等温度的高压液体，经电子膨胀阀或热力膨胀阀或毛细管节流降压后，制冷剂变成低温低压可流动的液体，流进室外热交换器，蒸发吸热变成低温低压的气体，从电磁四通阀的C 管口进入，由 S 管口排出，回到压缩机内，如此往复循环，形成制热过程。
空调四通换向阀原理
空调四通换向阀原理
空调四通换向阀是一种用于调节空调系统中冷媒流向的装置。
它通常由一个阀体和一个内部活塞组成。
阀体是一个有多个连通孔的圆柱体，每个孔都和特定的管道相连。
活塞则是一个能够在阀体内移动的筒状物体。
在换向阀正常工作时，活塞会根据控制信号的指示进行移动。
活塞有三种可能的位置，分别是左、中和右。
这三个位置决定了冷媒的流向。
当活塞位于左侧时，冷媒将从一个管道进入阀体，并通过阀体底部的一个孔流出。
同时，冷媒也可以从另一个管道进入阀体，然后通过阀体顶部的一个孔流出。
这样，冷媒在阀体内形成一个通路，使得空调系统的制冷或制热功能能够正常运作。
当活塞位于右侧时，冷媒流动的路径会发生改变。
冷媒将从一个管道进入阀体，并通过阀体顶部的一个孔流出。
同时，冷媒也可以从另一个管道进入阀体，然后通过阀体底部的一个孔流出。
这样，制冷或制热的效果可以得到反转，即原本是制冷时变为制热，反之亦然。
当活塞位于中间位置时，冷媒将无法流经阀体，从而实现冷媒的截流。
这在某些特定的情况下是需要的，例如在关闭空调系统时，可以使用四通换向阀将冷媒流量完全截断，以防止不必要的能量损失或系统泄漏。
总的来说，空调四通换向阀通过控制阀体内部活塞的位置，可以改变冷媒流向，从而实现制冷和制热的切换以及冷媒的截流。
这是空调系统正常运行所必需的关键组件之一。

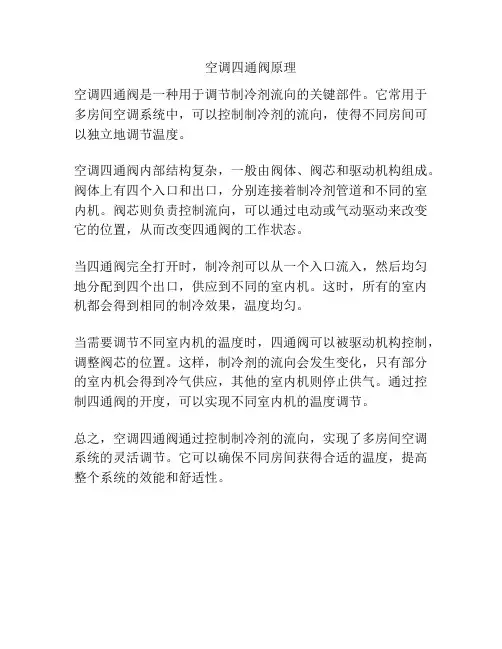

空调四通阀原理
空调四通阀原理
空调四通阀是一种用于调节制冷剂流向的关键部件。
它常用于多房间空调系统中，可以控制制冷剂的流向，使得不同房间可以独立地调节温度。
空调四通阀内部结构复杂，一般由阀体、阀芯和驱动机构组成。
阀体上有四个入口和出口，分别连接着制冷剂管道和不同的室内机。
阀芯则负责控制流向，可以通过电动或气动驱动来改变它的位置，从而改变四通阀的工作状态。
当四通阀完全打开时，制冷剂可以从一个入口流入，然后均匀地分配到四个出口，供应到不同的室内机。
这时，所有的室内机都会得到相同的制冷效果，温度均匀。
当需要调节不同室内机的温度时，四通阀可以被驱动机构控制，调整阀芯的位置。
这样，制冷剂的流向会发生变化，只有部分的室内机会得到冷气供应，其他的室内机则停止供气。
通过控制四通阀的开度，可以实现不同室内机的温度调节。
总之，空调四通阀通过控制制冷剂的流向，实现了多房间空调系统的灵活调节。
它可以确保不同房间获得合适的温度，提高整个系统的效能和舒适性。
空调四通换向阀工作原理
空调四通换向阀工作原理空调四通换向阀是空调系统中的一个重要组件，它起着调节气流方向的作用。
在空调系统中，通过控制四通换向阀的开关状态，可以实现不同房间或区域的冷、热气流的分配，从而实现室内温度的控制和调节。
空调四通换向阀的工作原理主要包括以下几个方面：传动机构、阀体和控制系统。
1. 传动机构：传动机构是空调四通换向阀的核心部分，主要由电机、减速器和传动杆组成。
电机通过减速器的转动，驱动传动杆的运动，从而改变阀体的开关状态。
2. 阀体：阀体是空调四通换向阀的关键部分，它由阀门和阀座组成。
阀门是一个可以旋转的圆盘，通过旋转来改变气流的通道。
阀座是阀门的支撑部分，它固定在阀体上，并且具有密封作用，避免气流泄漏。
3. 控制系统：控制系统是空调四通换向阀的指挥中心，通过接收来自温度传感器和遥控器等设备的信号，判断室内温度和用户需求，然后发出相应的指令控制阀体的开关状态。
当室内温度低于设定值时，控制系统会关闭阀体，使冷气流向其他房间或区域；当室内温度高于设定值时，控制系统会打开阀体，使热气流向其他房间或区域。
空调四通换向阀的工作过程如下：1. 初始状态：在空调系统刚开始运行时，四通换向阀处于初始状态，阀体关闭，气流无法通过。
2. 切换状态：当控制系统接收到温度传感器的信号，发现某个房间或区域的温度低于设定值时，会发出指令，控制阀体打开。
此时，电机通过传动机构的转动，将传动杆推动到位，阀门旋转到开启的位置，气流可以通过阀体进入该房间或区域。
3. 分配状态：当阀体打开后，该房间或区域的冷气流会通过空调系统的风管分配到其他房间或区域。
这样，不仅可以满足该房间或区域的冷却需求，还可以实现整体室内温度的平衡。
4. 调节状态：当控制系统检测到该房间或区域的温度达到设定值时，会发出指令，控制阀体关闭。
此时，电机通过传动机构的转动，将传动杆拉回原位，阀门旋转到关闭的位置，停止气流通过。
通过以上工作过程，空调四通换向阀可以实现对空调系统中冷、热气流的分配和调节。
四通阀工作原理
四通阀工作原理四通阀是一种常用的控制阀门，它具有多个进出口，可以实现多个管路之间的流体切换和分配。
本文将详细介绍四通阀的工作原理。
一、四通阀的结构组成四通阀由阀体、阀芯和驱动装置组成。
阀体通常采用铸铁或者不锈钢材料制成，具有多个进出口和中间通道。
阀芯是四通阀的关键部件，可以在阀体内挪移，通过不同的位置和角度来控制流体的流向。
驱动装置可以是手动操作的手柄，也可以是电动或者气动执行机构。
二、四通阀的工作原理四通阀的工作原理基于阀芯的不同位置和角度来实现流体切换和分配。
以下是四通阀的几种常见工作方式：1. 直通方式当阀芯位于中间位置时，四通阀处于直通方式。
此时，流体可以从一个进口进入阀体，并从另一个出口流出，中间通道被关闭。
这种方式适合于不需要分配流体的情况。
2. 交叉方式当阀芯旋转到一定角度时，四通阀可以实现交叉方式。
此时，两个进口和两个出口可以两两相连，形成两个独立的流通通道。
通过控制阀芯的角度，可以调节两个通道之间的流量比例。
3. 分配方式当阀芯旋转到另一个角度时，四通阀可以实现分配方式。
此时，一个进口可以连接到两个出口中的一个，实现流体的分配。
通过控制阀芯的角度，可以调节分配比例。
4. 关闭方式当阀芯旋转到最大角度时，四通阀处于关闭方式。
此时，所有进出口都被关闭，流体无法通过阀体。
三、四通阀的应用领域四通阀广泛应用于各种工业领域，包括化工、石油、天然气、电力等。
以下是四通阀的几个常见应用场景：1. 流体切换四通阀可以实现多个管路之间的流体切换，方便进行不同流程的操作。
例如，在化工生产中，可以通过四通阀将流体导向不同的反应器或者分离设备。
2. 流体分配四通阀可以将一个进口的流体分配到多个出口，实现分流或者混合的功能。
例如，在供水系统中，可以通过四通阀将水源分配到不同的管道或者设备。
3. 流量调节通过控制阀芯的位置和角度，可以调节四通阀中各个通道的流量比例。
这对于需要精确控制流量的工艺过程非常重要。
空调四通阀 原理
空调四通阀原理空调四通阀是空调系统中的一个重要部件，它起到调节制冷剂流向的作用。
下面将详细介绍空调四通阀的原理。
空调四通阀主要由阀体、阀芯、螺纹杆、弹簧等组成。
阀体通常采用青铜材料制作，耐腐蚀性能好。
阀芯则是中空的，上部有密封环，用于阻止制冷剂泄漏。
螺纹杆连接在阀芯下部，通过旋转来控制制冷剂的流向。
弹簧用于控制阀芯的动作。
空调四通阀的工作原理主要包括冷媒流向的控制和流量调节两个方面。
首先是冷媒流向的控制。
空调四通阀有两个主要的工作状态：制冷状态和制热状态。
制冷状态下，阀芯被螺纹杆旋转使得制冷剂从冷凝器进入室内蒸发器，实现制冷效果。
制热状态下，阀芯旋转将制冷剂从冷凝器进入室外蒸发器，实现供暖效果。
通过调整阀芯的旋转角度，可以灵活地改变制冷剂流向，实现空调系统的制冷和制热功能。
其次是流量调节。
空调四通阀可以通过调整阀芯的位置来控制制冷剂的流量大小。
当阀芯向开口方向旋转时，制冷剂流量增加；当阀芯向关闭方向旋转时，制冷剂流量减小。
通过不断调整阀芯的位置，可以精确控制制冷剂的流量，满足室内温度的需要。
在空调系统的运行过程中，空调四通阀根据传感器所测到的室内温度和设定的温度要求，通过控制阀芯的旋转角度来实现恒温调节。
当室内温度低于设定温度时，阀芯会向制冷状态旋转，使制冷剂流向室内蒸发器，实现降温；当室内温度高于设定温度时，阀芯会向制热状态旋转，使制冷剂流向室外蒸发器，实现供暖。
总结起来，空调四通阀的原理主要包括冷媒流向的控制和流量调节两个方面。
通过旋转阀芯的位置，空调系统可以实现制冷和制热功能，并根据室内温度的变化调节制冷剂流量，实现恒温调节。
这样可以有效地提高空调系统的工作效率，满足用户对舒适室内环境的需求。
同时，空调四通阀的可靠性和性能也对空调系统的正常运行起到了关键作用。
制冷空调四通阀的工作原理
制冷空调四通阀的工作原理
制冷空调四通阀是一种用于控制制冷循环中制冷剂流向的装置。
其工作原理如下：
1. 多通道结构：制冷空调四通阀通常具有四个通道，用于控制制冷剂的流向。
其中两个通道与蒸发器和冷凝器相连，另外两个通道与压缩机和膨胀阀相连。
2. 工作模式：四通阀可根据要求切换工作模式，包括制冷模式和供暖模式。
在制冷模式下，制冷剂流经蒸发器吸收室内热量，然后经过压缩机提高压力，再通过冷凝器排出热量。
在供暖模式下，流向则相反。
3. 控制方式：四通阀的工作由控制阀芯来实现，控制阀芯根据温度和压力信号自动调节，使制冷剂在制冷循环中的流向发生改变。
这样可以实现冷冻和制热的过程。
4. 切换过程：当需要切换制冷模式和供暖模式时，四通阀会通过阀芯调节制冷剂的流向。
在切换过程中，四通阀的阀芯会控制多个通道的开启和关闭，以保证制冷剂能够流向正确的装置，从而实现制冷或供暖效果。
总之，制冷空调四通阀通过控制制冷剂的流向，实现制冷循环中的制冷和供暖效果。
通过切换工作模式和控制阀芯调节，可以实现不同工况下的制冷空调功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
制热状态： 当电磁阀线圈处于通电状态，先 导滑阀在电磁线圈产生的磁力作 用下克服压缩弹簧的张力而右移， 高压气体进入毛细管①后进入左 端活塞腔，另一方面，右端活塞 腔的气体排出，由于活塞两端存 在压差，活塞及主滑阀右移，使 排气管(S管)与室内机接管（E管） 相通，另两根接管相通，形成制 热循环。
• •
四通阀结构的中间位置： 由四通阀结构不难发现，当主滑阀 处于中间位置状态时，如下图所示， E、S、C三条接管相互通气，产生 中间流量，此时，压缩机高压管内 的冷媒可以直接流回低压管。设计 中间流量的目的是当主滑阀处在中 间位置时，能起到卸压的作用，使 系统免受高压破坏。
四通阀串气故障的形成力差（F1—F2）必须大于摩擦阻力f，否则，四通阀将 不会换向。换向所需的最低动作压力差是靠系统流量来保证的。当左右活塞腔的压力差大 于摩擦阻力f时，四通阀换向开始，当主滑阀运动到中间位置时，四通阀的E、S、C三条接 管相互导通，压缩机排出的冷媒从四通阀D接管直接经E、C接管流向S接管（压缩机回气 口），使压力差快速降低，形成瞬时串气状态（中间流量状态）。此时，若压缩机的排气 流量远大于四通阀的中间流量，便可以建立足够大的换向压力差而使四通阀换向到位；反 过来，若压缩机的排气量小于四通阀的中间流量，则四通阀换向所需的最低动作压力差便 不能建立，即F1-F2＜f，四通阀不能继续换向而停在中间位置，形成串气。
空调四通阀的结构及工作原理
四通阀的结构及工作原理： 四通阀不同于普通直动式电磁阀，它必须在一定压力下才能正常工作，四通阀由 三个部分组成：先导阀，主阀和电磁线圈， 电磁线圈可以拆卸，先导阀与主阀 焊接成一体。
四通电磁换向阀实物解剖图片
制冷状态： 当电磁阀线圈处于断电状态，先 导滑阀在右侧压缩弹簧驱动下左 移，高压气体进入毛细管①后进 入右端活塞腔，另一方面，左端 活塞腔的气体排出，由于活塞两 端存在压差，活塞及主滑阀左移， 使排气管(S管)与室外机接管（C 管）相通，另两根接管相通，形 成制冷循环。
