施耐德综保操作说明PPT幻灯片课件
【产品管理】施耐德NSX产品培训课件(PPT 73页)
Micrologic 2.3
Micrologic 5/6.3 A 或 E
22
Compact NSX 脱扣单元（电动机保护）
Compact NSX100~250
MA
Compact NSX400~630
Micrologic 1.3
测量 通信
Micrologic 2.2M Micrologic 6.2 E-M
三段保护
过载保护 短路短延时保护 短路瞬时保护
28
Compact NSX配电保护脱扣单元Mic5 (1/2)
配电保护脱扣单元Mic5
Mic5.2A，Mic5.3A，Mic5.2E，Mic5.3E
三段保护（五个值可调）
过载保护（电流、时间可调） 短路短延时保护（电流、时间可调） 短路瞬时保护（电流可调）
20
电子脱扣单元说明
Micrologic 5. 2 E
保护类别 (1; 2; 5; 6 ) 壳架电流等级
测量类型
应用
21
Compact NSX 脱扣单元（配电保护）
Compact NSX100~250
Compact NSX400~630
TM-D，TM-G
测量 通信
Micrologic 2.2，2.2G Micrologic 5/6.2 A 或 E
超越Compact NS经典
更加优秀的完全选择性——保证用电的连续性 更加精确的电子脱扣技术——保护更加可靠
19
专利技术——安全便捷的脱扣单元组装
不再需要安装Mitop线圈，Mitop 线圈已内置于脱扣单元
“100% 紧固”限力矩螺钉 不再需要专用的力矩扳手
“Ready”准备就绪指示灯 指示“互感器－电子线路板 －Mitop线圈”连接完好，断 路器处于保护状态 组装电子脱扣单元不再需要 测试
常州施耐德-SND操作和维护 ppt课件
常州电站辅机总厂有限公司
CHANGZHOU POWER STATION AUXILIARY EQUIPMENT WORKS, Ltd .
ppt课件
10
可靠性在于：
常州电站辅机总厂有限公司
CHANGZHOU POWER STATION AUXILIARY EQUIPMENT WORKS, Ltd .
ppt课件
15
保护功能
常州电站辅机总厂有限公司
CHANGZHOU POWER STATION AUXILIARY EQUIPMENT WORKS, Ltd .
• 电源监控
相序、缺相检测器可确保电动执行机构始终具有正确的旋 转方向，并在电源缺相时自动对电机进行保护；
• 电子力矩控制保护实时可靠；
• 嵌入式电机过热继电器，电机过热时，自动停止运行，当
ppt课件
4
常州电站辅机总厂有限公司
CHANGZHOU POWER STATION AUXILIARY EQUIPMENT WORKS, Ltd .
SND系列产品家族成员构成
SND-Z系列多回转
开关型执行机构
SND-Q系列部分回转
SND-ZTD系列多回转
调Hale Waihona Puke 型执行机构SND-QTJ系列角行程
SND-ZTZ系列执行程
13
双速功能
常州电站辅机总厂有限公司
CHANGZHOU POWER STATION AUXILIARY EQUIPMENT WORKS, Ltd .
•延长执行机构在关方向的运行时间。 •通过设置脉冲的持续时间（带电和断电时间）
来
控制动作（点动方式模拟双速）；
•运行和停止时间可以在10-100%的范围内设定； •双速功能启动位置可在0－20%的范围内设定。
优选施耐德综保操作说明ppt(共32张PPT)
键进入所选择的诊断信息的顺
序读取，到达最后一条信息后，继续按下
键，返回诊断菜单
电流操作 (白键)- 诊断
网络诊断和开关装置 诊断
选择查看最近5次跳闸 的具体信息
电流操作 (白键)- 报警
电流操作 (白键)- 报警
按下
键显示报警信息
键和 键可以将光标上移和下移，
选择要查看最近16次的未确认的报警列表或
操作功能（指示灯测试）
参数/保护设定模式下的导航功能，即代表光标的上移、下移和确认
通用的图标,与低压产品一致
UMI / 3种操作级别
操作员级:
以只读的方式查阅各屏数据，不需要密码 清除/复位操作
保护整定级：
需要输入第一个密码 (1 个钥匙)
操作员级 + 保护功能的整定
参数整定级： 需要输入第二个密码 (2 个钥匙) 操作员级 + 保护功能的整定 + Sepam参数的设定
框，再次按下 键确键认。可以显示Sepam中包含的各种不
同类型的保护功能
3）按 键确认输入数字后，再到下一个数字。
128 x 64 象素, 显示行数、符号和文字的大小由语言版本和屏幕决定
需要输入第二个密码 (2 个钥匙)
2）用 或
键选择第一个数字，（范围：0，…9）
键和 键可以将光标上移和下移
3）按 键确认输入数字后，再到下பைடு நூலகம்个数字。
相电流棒状图
Iav1 2 3
平均电流值
Imax1 2 3
峰值需用电流值
T1 àT8 or T1 to T16 温度传感器
V1 V2 V3
相电压
U12,32,13
线电压
Vo
剩余电压

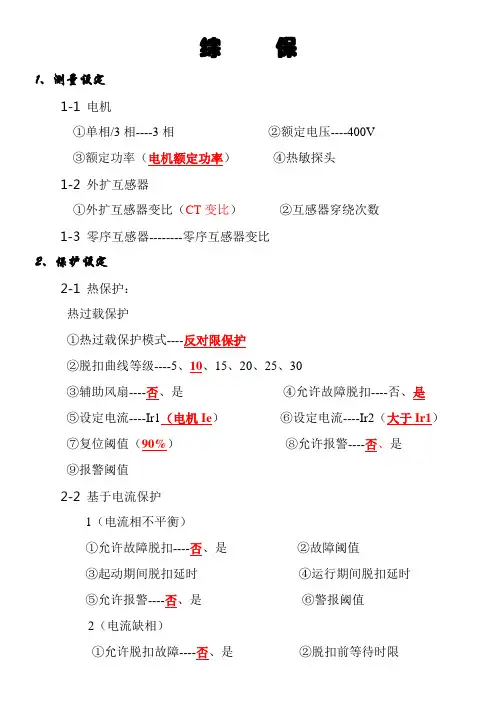

施耐德综保1
综保1、测量设定1-1电机①单相/3相----3相②额定电压----400V③额定功率（电机额定功率）④热敏探头1-2外扩互感器①外扩互感器变比（CT变比）②互感器穿绕次数1-3零序互感器--------零序互感器变比2、保护设定2-1热保护：热过载保护①热过载保护模式----反对限保护②脱扣曲线等级----5、10、15、20、25、30③辅助风扇----否、是④允许故障脱扣----否、是⑤设定电流----Ir1（电机Ie）⑥设定电流----Ir2（大于Ir1）⑦复位阈值（90%）⑧允许报警----否、是⑨报警阈值2-2基于电流保护1（电流相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电流缺相）①允许脱扣故障----否、是②脱扣前等待时限③允许报警----否、是3（电流相序逆转）①相序----A、B、C②允许故障脱扣----否、是4（长时间起动）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限5（堵转）①允许故障脱扣----否、是②故障阈值（400%）③脱扣前等待时限（2S）④允许报警----否、是⑤警报阈值6（欠电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值7（过电流）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值8（接地漏电流）①允许故障脱扣----否、是②故障阈值（0.03A）③脱扣前等待时限（3S）④允许报警----否、是⑤警报阈值2-3基于电压保护1（电压相不平衡）①允许故障脱扣----否、是②故障阈值③起动期间脱扣延时④运行期间脱扣延时⑤允许报警----否、是⑥警报阈值2（电压缺相）①允许脱扣故障----否、是②脱扣前等待时限（1S）③允许报警----否、是3（电压相序逆转）----允许故障脱扣----否、是4（欠电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（过电压）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2-4功率保护：1（功率过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值2（功率过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值3（功率因数过低）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值4（功率因数过高）①允许故障脱扣----否、是②故障阈值③脱扣前等待时限④允许报警----否、是⑤警报阈值5（电压跌落管理）①电压跌落功能---- 无、允许停机、自动重起动②停机阈值（70%Un）③瞬时重起动（0.2S）④延时重起动（5S）⑤重起动阈值（95%Un）⑥自动重起动时限（1S）3、控制设定（不动）3-1通讯失效处理1（HMI通讯失效）----保持、L01 L02断开2（网络通讯失效）------保持、L01 L02断开3-2远程/本地控制----1（远程控制通道）-----通讯网络、输入端子2（本地控制通道）-----输入端子、HMI人机界面3（使能R/L切换键）--否、是4（开机模式）-----------远程控制、本地控制5（切换模式）-----------停机切换、无扰切换3-3停止功能使能----1（接线端子）-----------否、是2（HMI）-----------------否、是3-4 L13功能设置----未设置、外部就绪3-5诊断类故障----1（接线错误）----------允许故障脱扣----否、是2（合—分诊断）-------①允许故障脱扣----否、是②允许报警----------否、是3-6故障复位----复位方式----手动复位、远程复位3-7电动机----1（操作模式）----自定义逻辑2（起动频率限制）3（直接切换）----否、是4（切换暂停时长）3-8接触器----接触器规格4、服务4-1日期和时间----年、月、日、小时、分钟、秒4-2 HMI设置----1语言----English、中文2对比度3亮度4运转指示灯颜色----红色、绿色5温度单位----摄氏度、华氏度6监控浏览----电动机状态、日期、时间、末次启动、热状态、剩余热状态、距离脱扣时长、平均电压、L1-L2电压、L2-L3电压、L3-L1电压、电压相不平衡、平均电流、L1电流、L2电流、L3电流、平均电流％7监控浏览----L1电流%、L2电流%、L3电流%、电流相不平衡、接地漏电流、有功功率、无功功率、累计有用功、功率因数、频率、热敏探头、累计运转时长、起动次数/小时、I/O状态、控制模式8密码----------更改密码9 HMI通讯----①波特率----19200波特、9600波特②奇偶效验----偶校验、无校验③通讯丢失----允许故障脱扣----否、是允许报警----否、是4-3网络1网络设置-----①地址②波特率----自动波特率、19200波特③奇偶效验----奇校验、偶校验④优先顺序----低位优先、高位优先⑤通讯丢失----允许故障脱扣----否、是允许警报----否、是通讯超时时限2 设备状态----①波特率②奇偶效验③地址4-4历史记录----①最近5此故障历史----1倒数第0次故障2倒数第1次故障3倒数第2次故障4倒数第3次故障5倒数第4次故障②累计次数----所有报警、自动复位、热过载故障、热过载警报、电流相不平衡、电流缺相、长时间起动、堵转、欠电流、过电流、接地漏电流、电压相不平衡、电压缺相、欠电压、过电压、减载门机、瞬时重起动、延时重起动、手动重起动、功率过低、功率过高、欠功率因数、过功率因数、HMI通讯丢失、网络设置故障、网络端扣、诊断类故障、接线类故障、内部故障③电动机数据统计----1累计运转时长2电动机起动次数3末次起动时长4末次起动电流5累计有用功6累计无用功④LTMR数据统计----1 LTMR温度缝制2 L01闭合次数3 L02闭合次数4-5系统设置----进入系统设置----否、是4-6设置----设置通道选择----1 通过HMI键盘2 通过PC软件3 通过网络4-7产品标识号----Ⅰ主控单元LTMR----LTMR27MBDS1N1 11473.032S1N1 0005.0002.W0V 2.4.0001.35-27A24VDC6L1.4L0MODBUSⅡ扩展单元LTME----LTMEV40BDS1N1 11485.070S1N2 0005.0031.W0V1.5.00024VDC4L14-8自检测试----允许故障脱扣----否、是开始自检----------否、是4-9清除----------清除全部----------否、是清除控制器设定-否、是5、语言----English中文。
施耐德综保操作说明(二)2024
施耐德综保操作说明（二）引言概述：本文档旨在为用户提供施耐德综保操作的详细说明。
综保系统是一种兼容多种通信协议的集中式综合保护装置，能够监测和保护电力系统中的各种设备。
本文将分为五个大点进行说明，包括系统启动与关闭、系统设置、测量与监测、保护与告警、系统维护与故障排除。
正文内容：一、系统启动与关闭：1. 检查系统连接：确保综保设备与电力系统的连接正确无误。
2. 打开综保系统：按照设备说明手册上的要求，将电源开关打开。
3. 系统自检：系统将进行自检程序，确保各个功能正常运行。
4. 系统关闭：在不使用时，将综保系统断开电源，并按照设备说明手册操作进行关闭。
二、系统设置：1. 时钟设置：按照设备说明手册上的要求设置综保设备的时钟准确性。
2. 通信设置：根据需要，选择合适的通信协议，并进行相应的设置。
3. 参数配置：根据电力系统的特点和需求，对综保设备进行参数配置。
4. 用户管理：设置合适的用户权限，确保只有授权用户可以访问综保系统。
5. 数据备份与恢复：定期备份综保系统的数据，并了解如何进行数据恢复。
三、测量与监测：1. 监测电流和电压：了解如何实时监测电流和电压的数值，并进行数据分析。
2. 监测负荷：通过综保系统监测电力系统的负荷情况，及时发现异常。
3. 监测电能参数：了解如何监测电能参数，如功率、功率因数等。
4. 故障检测：在电力系统故障发生时，综保系统能够及时发出警报并记录故障信息。
5. 数据记录与分析：学习如何自动记录电力系统数据，并进行数据分析以提高系统的可靠性。
四、保护与告警：1. 过流保护：设置合适的过流保护电流阈值，并了解过流保护的动作原理。
2. 过压保护：设置合适的过压保护电压阈值，并了解过压保护的动作原理。
3. 过载保护：根据电力系统的负荷情况，设置合适的过载保护参数。
4. 短路保护：了解短路保护的原理，并进行相应的参数配置。
5. 告警处理：学习如何处理综保系统发出的告警信息，及时采取措施。
施耐德PLC教程 ppt课件
2020/12/15
12
第八章 TWIDO PLC常见故障诊断
目录
8.1 CPU、I/O模块各指示灯的含义 8.2 系统位、系统字中的错误代码
2020/12/15
13
附录 1 TWIDO PLC的模块接线图
2020/12/15
7
第四章 基本编程指令
目录
4.4 程序指令 END 指令 NOP指令 跳转指令 子程序指令
4.5 浮点指令 浮点算术指令 三角指令 转换指令 整数转换指令<-> 浮点
2020/12/15
8
第五章 TWIDOSOFT编程软件
目录
5.1 安装TWIDOSOFT软件 5.2 启动TWIDOSOFT软件
目录
1、安装方法 2、CPU模块接线图 3、离散量I/O模块接线图 4、模拟量I/O模块接线图 5、外部电池安装方法
2020/12/15
14
TWIDO PLC 高级教程
目录
1.1 宏功能的应用 1.1.1 一般COMM通讯 1.1.2 变频器DRIVER通讯
1.2 CANOPEN通讯介绍 1.2.1 CANOPEN配置工具的用法 1.2.2 CANOPEN的编程方法
编程设备(可选）
I/O I/O
存储器(系统 /用户程序）
输
输
入
出
处理器CPU
接
接
口
口
电源
2020/12/15
18
1.3 可编程控制器的工作原理 •1.3.1 扫描原理 •1.3.2 I/O映象区，响应时间 •1.3.3 举例说明PLC如何取代传统的继电器、接触器控制电路
施耐德综保操作说明资料35页PPT
施耐德综保操作说明资料
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
施奈德综合保护器操作指导书
施奈德综合保护器操作指导书
1 控制面版上灯的含义
On:电源灯:自检及内部故障I 〉51：相过流I》51：速断I0〉51N：接地故障（第1组）
I0》51N：接地故障（第2组）EXT：（自定义）空白灯：（自定义）O OFF：（分闸指示）I ON：（合闸指示）TRIP：（跳闸指示）
2 按纽的含义
：测量：事故报告：报警信息
：复位：删除及上下翻页：灯测试
：定值修改：系统定值：密码
3故障查询
1）按出现列表、细节
2）按选中列表或细节
3）按进入查看
4事故报告（里面所介绍的信息比故障查询中更为详细）
1）按出现诊断、跳闸0、跳闸1、跳闸2。
（跳闸0为最近发生的一次跳闸，以此类推）
2）按选择一项
3）按进入查看（在此处为进入的作用）
4）按进行翻页（查哪项就按哪个翻页）
5在面板上查看，及修改定值
1）先按提示需输入密码
2）按四次（相当于输入0000）
3）按进行系统定值的输入及查看
（按翻页，按进入，再按上下调值）
4）按进行保护定值的输入及查看
（按翻页，按进入，再按上下调值）
注意：由于在操作的过程中容易进行误操作，改完定值后应认真确认6计量
按可进入查看电压、电流等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lang.,frequency,active group,remote setting, setting mode,modif, passwords type, version input/output module option communication parameter setting analog output module option nb , type, ratio of sensors parameter setting output O1 input reading, output reading and testing CB control, logic discr., choice of use of inputs
5分钟内无任何按键按下，则Sepam自动恢复到操作员级别
5
UMI / 9-键 键盘
图形化的 液晶显示屏
2级密码的输入
参数设定
测量 开关装置及网络诊断
报警 复位
保护设定 指示灯测试 报警信息的确认和清除
6
UMI / 指示灯
1
灯指示设备正常通电
1
灯指示设备此时不可用
Sepam电源刚接通时，此灯闪烁，屏幕上有文字Sepam且进度指示器 不断变化，此为保护上电自检状态，约20秒后后如没有检测到内部故 障，Sepam进入正常运行状态，此灯熄灭
2 种不同版本的屏幕背景可供选择 : 工厂版本: 英文 用户定制版本:中文
3
UMI / 9-键 键盘
3- 白色键，用于电流操作 6- 蓝色键，用于参数和保护的设定 3 双功能键 :
操作功能（指示灯测试） 参数/保护设定模式下的导航功能，即代表光标的上移、下
移和确认 通用的图标,与低压产品一致
unbalance 不平衡率 (负序电流)
breaking devA²
累积分断电流
E
热容量（％）
过载跳闸前的剩余运行时间
st I stT
电机起动电流和起动时间
Nb st,waitT 起动禁止延时 /禁止前起动次数
Ch
运行小时计数器
Vd
正序电压
11
电流操作 (白键)- 诊断
14
电流操作 (白键)- 报警
按下
键显示报警信息
键和 键可以将光标上移和
下移，选择要查看最近16次的未确
认的报警列表或详细信息.
按下
键确认.
再次按下 键查看所有的报警信 息，到达最后一条信息后，继续按 下 键，返回报警菜单
注: 断电时，报警信息被保存。
15
电流操作 (白键)- 报警
测量菜单循环举例
8
电流操作 (白键)- 测量
I1 I2 I3
电流有效值
Io
剩余电流, 电流值和棒状图
I1 I2 I3
相电流棒状图
Iav1 2 3
平均电流值
Imax1 2 3
峰值需用电流值
T1 àT8 or T1 to T16 温度传感器
V1 V2 V3
相电压
U12,32,13
线电压
Vo
剩余电压
F
频率
4
UMI / 3种操作级别
操作员级: 以只读的方式查阅各屏数据，不需要密码 清除/复位操作
保护整定级： 需要输入第一个密码 (1 个钥匙) 操作员级 + 保护功能的整定
参数整定级： 需要输入第二个密码 (2 个钥匙) 操作员级 + 保护功能的整定 + Sepam参数的设定
密码是4位阿拉伯数字，出厂设定的两个密码均为：0000
17
电流操作 (白键)- 复位键
18
电流操作 (白键)- 清除键
19
电流操作 (白键)- 指示灯键
I1=162A RMS I2=161A RMS I3=163A RMS
20
常规参数整定 (蓝键) - 一般特性
main settings sepam info MES modbus MSA CT / VT O1 I/O LDC
Sepam 20/40系列 高级人机界面操作
MVSEPAM – 2006-5- For internal use only
Building a New Electric World
Sepam 20/40系列高级人机界面
2
高级人机界面（ UMI）
128 x 64 象素, 显示行数、符号和文字的大小由语言版本和屏 幕决定
按下
键进入Sepam 的诊断菜单
键和
键可以将光标上移和下移，
从而选择要读取的信息的类型.
按下 键确认
再次按下
键进入所选择的诊断信息的
顺序读取，到达最后一条信息后，继续按下
键，返回诊断菜单
12
电流操作 (白键)- 诊断
网络诊断和开关装 置诊断
选择查看最近5次 跳闸的具体信息
13
电流操作 (白键)- 报警
报警列表 列表将报警信息分4屏显示， 每屏可以显示4条报警信息.
按下 键清除整个列表里的所有报警信息.
16
已确认的报警 未确认的报警
电流操作 (白键)- 报警
报警 “详细信息” 循环
此循环显示未被清除的报警的详细 信息（最多16个）
未被确认的报警由左图的符号标识
清除键:
清除键的2种使用 – 未确认的报警:按下清除键确认报警 但保留报警信 息，不清除它. – 已确认的报警: 按下清除键清除报警信息，然后转 到下一条报警信息，如果没有其他报警，则回到 上级菜单
9
电流操作 (白键)- 测量
按下 键进入测量菜单
键和 键可以将光标上
移和下移，从而选择要读取的信息 的类型.
按下 键确认
再次按下
键进入所选择的测
量信息的顺序读取，到达最后一条
信息后，继续按下 键，返回测
量菜单
10
电流操作 (白键)- 诊断
tripI1,I2,I3,Io 跳闸电流 (相电流和剩余电流)
21
常规参数整定 (蓝键) - 一般特性
键可以显示Sepam的版本，版本决
定了Sepam的特性.
键和 键可以将光标上移和下移
，从而选择需要的设定类型.
Sepam故障时，此灯亮或闪烁，屏幕上出现扳手符号，后面有或没有数字
标准标签上有9个可编辑的指示灯 (用户可以用SFT2841软件重新编辑和打
印指示灯标签）
7
UMI / 菜单
通过测量键，网络诊断键，参 数设定键和保护设定键可以查 看测量值和参数。当按下其中 的一个键，将呈现第一级菜单 ，上面有一系列的选项，用户 可以从中选择，如左图所示。
