渗沟施工技术

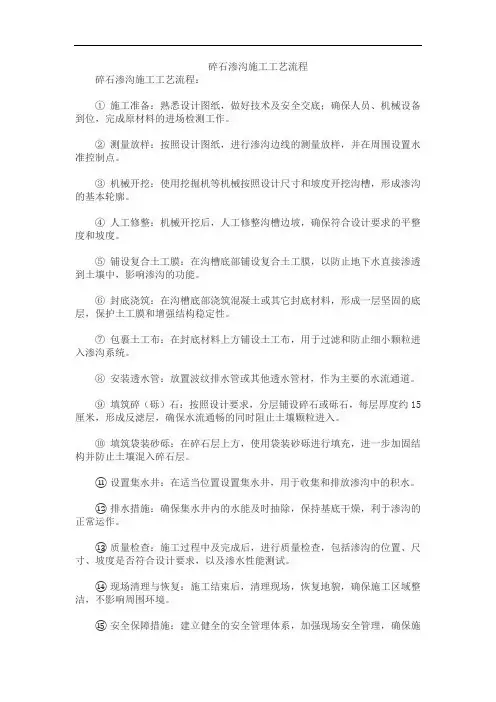

碎石渗沟施工工艺流程
碎石渗沟施工工艺流程
碎石渗沟施工工艺流程：
①施工准备：熟悉设计图纸，做好技术及安全交底；确保人员、机械设备到位，完成原材料的进场检测工作。
②测量放样：按照设计图纸，进行渗沟边线的测量放样，并在周围设置水准控制点。
③机械开挖：使用挖掘机等机械按照设计尺寸和坡度开挖沟槽，形成渗沟的基本轮廓。
④人工修整：机械开挖后，人工修整沟槽边坡，确保符合设计要求的平整度和坡度。
⑤铺设复合土工膜：在沟槽底部铺设复合土工膜，以防止地下水直接渗透到土壤中，影响渗沟的功能。
⑥封底浇筑：在沟槽底部浇筑混凝土或其它封底材料，形成一层坚固的底层，保护土工膜和增强结构稳定性。
⑦包裹土工布：在封底材料上方铺设土工布，用于过滤和防止细小颗粒进入渗沟系统。
⑧安装透水管：放置波纹排水管或其他透水管材，作为主要的水流通道。
⑨填筑碎（砾）石：按照设计要求，分层铺设碎石或砾石，每层厚度约15厘米，形成反滤层，确保水流通畅的同时阻止土壤颗粒进入。
⑩填筑袋装砂砾：在碎石层上方，使用袋装砂砾进行填充，进一步加固结构并防止土壤混入碎石层。
⑪设置集水井：在适当位置设置集水井，用于收集和排放渗沟中的积水。
⑫排水措施：确保集水井内的水能及时抽除，保持基底干燥，利于渗沟的正常运作。
⑬质量检查：施工过程中及完成后，进行质量检查，包括渗沟的位置、尺寸、坡度是否符合设计要求，以及渗水性能测试。
⑭现场清理与恢复：施工结束后，清理现场，恢复地貌，确保施工区域整洁，不影响周围环境。
⑮安全保障措施：建立健全的安全管理体系，加强现场安全管理，确保施
工人员和周边环境的安全。
渗沟首件施工方案
渗沟首件施工方案在土木工程中，渗沟是一种用于排水和保护建筑物周围地基不受水侵害的重要工程措施。
渗沟的首件施工是整个渗沟工程的重要环节，其施工质量直接影响到整个工程的效果和安全。
下面将从施工前准备、材料准备、施工工艺等方面详细介绍渗沟的首件施工方案。
一、施工前准备在进行渗沟首件的施工前，必须进行充分的准备工作，以确保施工顺利进行和质量可控。
1.确定施工范围和深度，根据设计图纸准确定渗沟的位置和尺寸。
2.对施工现场进行清理，清除杂物和碎石，保持施工环境整洁。
3.检查施工设备和工具是否完好，确保施工过程中不会出现故障。
4.安排好施工人员的工作任务和工作时间，合理分配人力资源。
二、材料准备在进行渗沟首件施工时，需要准备以下材料和工具：1.混凝土2.砂浆3.钢筋4.水泥5.砖石6.手工工具：铁锹、斧头、平头锤等三、施工工艺渗沟首件的施工工艺主要包括以下步骤：1.确定渗沟的位置和尺寸，采用标线或砖石围墙进行围护。
2.进行挖掘，按照设计要求，挖出符合要求的深度和宽度的渗沟。
3.铺设防渗材料，如橡胶板等，确保渗沟的防水效果。
4.进行混凝土浇灌，浇灌后要及时进行养护，确保混凝土的均匀性和密实性。
5.在混凝土凝固后，进行砂浆勾缝，确保渗沟的密封性和强度。
四、质量验收施工完成后，必须进行质量验收，包括外观验收和性能验收。
外观验收主要查看渗沟的平整度、水平度和挑高度等方面；性能验收主要检查渗沟的防水效果和承载能力等方面。
以上是关于渗沟首件施工方案的详细介绍，通过科学规范的施工流程和质量控制，可以保证渗沟工程的顺利进行和施工质量的合格。
渗沟施工技术交底
渗沟施工技术交底1. 工程概况本项目为XXX工程，位于XXX地区，主要包括XXX渗沟，用于实现XXX目的。
渗沟施工质量直接关系到整个工程的运行效果和寿命，因此，必须严格按照以下技术要求进行施工。
2. 施工准备1.熟悉施工图纸和相关技术规范，了解渗沟的结构形式和施工要求。
2.准备施工所需的各种材料、设备和工具，确保质量合格。
3.对施工人员进行技术培训和安全教育，确保施工人员了解渗沟施工工艺和注意事项。
4.准备施工记录和验收资料，确保施工过程可追溯。
3. 施工工艺1.土方工程：根据设计图纸，开挖渗沟沟槽，确保沟槽尺寸和坡度符合要求。
注意保持沟槽稳定，防止坍塌。
2.基础处理：对沟槽基础进行处理，确保基础坚实、平整。
基础处理方法应根据地质条件选择，如压实、排水、换填等。
3.砌筑渗沟：按照设计要求，选用合适的材料（如砖、石、混凝土等）砌筑渗沟。
砌筑过程中，注意砂浆饱满，砖石间错缝，确保结构稳定。
4.防水层施工：在渗沟砌筑完成后，施工防水层，防止水分渗透。
防水层材料可选用防水砂浆、防水涂料等。
5.排水设施：根据设计要求，设置排水设施，如排水管、排水沟等，确保渗沟内水分能够及时排出。
6.回填及压实：施工完成后，对渗沟进行回填，并分层压实，确保回填土密实。
4. 施工质量控制1.严格把控材料质量，确保原材料合格。
2.加强施工过程监控，确保施工质量符合设计要求。
3.做好施工记录，及时反馈施工过程中出现的问题，确保问题得到及时解决。
4.施工完成后，组织验收，确保工程质量达到预期目标。
5. 安全文明施工1.加强施工现场安全管理，严格执行安全规定，防止安全事故发生。
2.做好文明施工，保持施工现场整洁，遵守环保法规。
3.对施工人员进行安全教育，提高安全意识。
6. 施工进度及验收1.按照施工计划组织施工，确保工程进度。
2.施工过程中，加强沟通协调，确保各环节顺利进行。
3.工程完成后，及时组织验收，确保工程质量。
请各位施工人员严格遵循其他技术要求，确保渗沟施工质量，为整个工程的成功奠定基础。
边坡、支撑渗沟施工
边坡、支撑渗沟渗沟按作用分为两类: 即边坡渗沟和支撑渗沟, 支撑渗沟用于疏干含水量较高的边坡, 适用于土质边坡起支撑边坡的作用；渗沟断面形式为矩形。
图 1 渗沟⑴施工准备路基边坡成型后, 测量出渗沟的位置。
施工前技术人员对现场施工人员进行施工要点和施工安全交底。
⑵施工方案用施工线挂出渗沟的开挖范围, 渗沟基坑采用人工由上向下开挖。
渗沟基底应置于边坡潮湿带以下较干燥的土层内, 基坑底要低于该地区的冻结线以下0.5m。
渗沟基坑按照设计尺寸挖成台阶状, 每开挖一个台阶后立即施工水平铺砌和台阶间各为15cm厚的竖向砂砾反滤层和砂加卵砾石反滤层。
渗沟基坑施工完成以后, 在渗沟下部按照设计要求施工挡墙；支撑渗沟挡墙采用C15片石混凝土浇注, 边坡渗沟挡墙采用M7.5号浆砌片石砌筑。
挡墙基底要位于地下较干燥的土层内, 挡墙基底应力和埋深要满足设计要求, 挡墙基坑开挖出来后立即进行施工。
挡墙施工时要按照设计要求预留0.15*0.15的排水孔。
排水孔采用方木盒子预留, 第一层排水孔底面位置要较渗沟最后一层铺砌低2~3cm。
挡墙施工完成以后将排水孔疏通。
支撑渗沟的排水层采用干砌片石施工, 边坡渗沟排水层采用筛选洗净的卵石、碎石、砾石填充。
渗水层采用各为15cm厚的竖向砂砾反滤层和砂加卵砾石反滤层。
渗水层和排水层同步由下向上施工。
渗沟表面用厚为30cm的M7.5号浆砌片石封闭, 表面用M10号砂浆抹面；渗沟顶部覆以单层干砌片石, 表面采用砂浆抹面, 防止地表水流入渗沟内。
渗沟的排水孔应和路基的纵向排水设施紧密衔接, 保证排水畅通。
当渗沟加固与截水骨架护坡同时采用时, 渗沟应设在主骨架处, 主骨架宽度与渗沟宽度相同。
渗沟在施工过程中应禁止立体交叉作业。

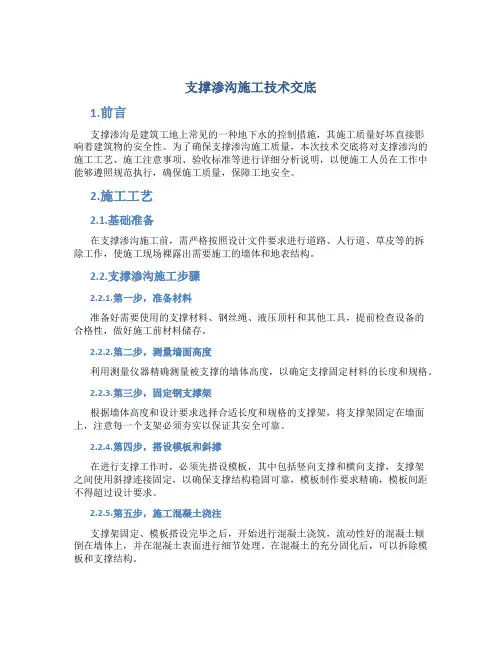

支撑渗沟施工技术交底--
支撑渗沟施工技术交底1.前言支撑渗沟是建筑工地上常见的一种地下水的控制措施，其施工质量好坏直接影响着建筑物的安全性。
为了确保支撑渗沟施工质量，本次技术交底将对支撑渗沟的施工工艺、施工注意事项、验收标准等进行详细分析说明，以便施工人员在工作中能够遵照规范执行，确保施工质量，保障工地安全。
2.施工工艺2.1.基础准备在支撑渗沟施工前，需严格按照设计文件要求进行道路、人行道、草皮等的拆除工作，使施工现场裸露出需要施工的墙体和地表结构。
2.2.支撑渗沟施工步骤2.2.1.第一步，准备材料准备好需要使用的支撑材料、钢丝绳、液压顶杆和其他工具，提前检查设备的合格性，做好施工前材料储存。
2.2.2.第二步，测量墙面高度利用测量仪器精确测量被支撑的墙体高度，以确定支撑固定材料的长度和规格。
2.2.3.第三步，固定钢支撑架根据墙体高度和设计要求选择合适长度和规格的支撑架，将支撑架固定在墙面上，注意每一个支架必须夯实以保证其安全可靠。
2.2.4.第四步，搭设模板和斜撑在进行支撑工作时，必须先搭设模板，其中包括竖向支撑和横向支撑，支撑架之间使用斜撑连接固定，以确保支撑结构稳固可靠，模板制作要求精确，模板间距不得超过设计要求。
2.2.5.第五步，施工混凝土浇注支撑架固定、模板搭设完毕之后，开始进行混凝土浇筑，流动性好的混凝土倾倒在墙体上，并在混凝土表面进行细节处理。
在混凝土的充分固化后，可以拆除模板和支撑结构。
3.施工注意事项3.1.施工现场施工现场必须保持干燥、卫生和整洁，特别是在混凝土浇筑时，必须避免雨水、沙土和泥浆的进入，影响施工质量，造成延误。
3.2.材料储存材料储存要做到分类规整，在施工现场场地不太够的情况下，分类储存会使工人更方便和快捷。
3.3.注意施工工具的使用注意施工工具的使用情况，经常对工具进行清理，保持良好的工作状态，程序无误，以确保施工操作的准确性和安全性。
3.4.严格按照施工要求进行施工施工人员应严格按照现场要求进行施工，特别是在混凝土浇筑过程中，千万不能有纵向和横向偏差，否则将对接下来的水泥做出负面的影响。
渗沟、盲沟技术交底
关于架空层盲沟排水、过滤、土壤透水施工工艺重庆博大园林景观有限公司二O一四年八月十三日盲沟渗沟施工工艺一、渗沟施工方法：设置水准控制点----土方机械开挖----人工修坑壁----铺设渗水土工布----土工布底面及两侧涂抹高20cm沥青----铺设固定D=10cm透水管----填码3-6cm碎石。
(一) 渗沟结构形式：①Ⅰ型渗沟尺寸高45cm、宽80cm，四周用渗水土工布包裹，顶面搭接宽度为20cm，两侧及底面涂抹沥青，两侧涂抹高度20cm，底面铺设D=10cm软式透水管。
渗沟内填筑3-6cm碎石。
②Ⅱ型渗沟尺寸高50cm、宽80cm ，四周用渗水土工布包裹，顶面搭接宽度为20cm，两侧及底面涂抹沥青，两侧涂抹高度20cm，底面铺设D=10cm软式透水管。
渗沟内填筑3-6cm碎石。
(二)渗沟技术要求及措施：1.测量放线：按照图纸要求，要求测量组将地下渗沟的边线、控制线放出来。
2.设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置明显便于利用。
水准点设置好后需要进行保护，设置明显标志以免破坏。
水准点应在每段地下渗沟位置设置。
3.土方机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟的土方开挖。
土方开挖要求垂直开挖，由于开挖深度较大，因此要求机械操作员要较好的控制，避免开挖时触及边坡导致边坡塌方。
土方挖至设计标高之上较小时采用人工清槽的方式挖土至设计标高。
开挖出的土方要求至少距离坑边2m以上，避免荷载过大导致坑壁塌方。
4.人工修坑壁：机械开挖完成后，由于机械开挖时坑壁较为粗糙，因此要采取人工方式进行坑壁的修顺修直。
5.铺贴渗水土工布：采用人工滚铺土工布：布面要平整，并适当留有变形余量土工布的安装通常用搭接、侧壁钉固。
搭接宽度一般为不小于0.2M。
铺固完成后要在底面及侧面涂抹高20cm沥青，一定要保证涂抹率100%，避免渗水从渗沟底侧面较低处向路基内溢出。
6.铺设D=10cm透水管：在铺垫好的垫层上安装铺设有孔波纹管，管道接口应严密，搭接长度不小于10cm，有孔管身应朝向上部，调整顺直后，铺垫卵石前应固定管道固定管道，并铺出汇水坡。
渗沟施工方案
渗沟施工方案渗沟施工方案一、施工前的准备工作1.确认施工地点和渗沟长度，确定施工队伍和人员配备。
2.进行地质勘察和土质分析，了解地下情况，确定施工深度和宽度。
3.准备必要的施工设备和工具，包括挖掘机、铁锹、镐等工具，确保施工的顺利进行。
二、施工步骤1.标定渗沟的位置和尺寸，用绳子、地钉或油画笔等标定施工范围。
2.用挖掘机开挖渗沟，根据设计要求，控制深度和宽度。
同时，注意保持渗沟的坡度，以确保水能够顺利排泄。
3.清除渗沟内的杂物和底部的浮土，保持渗沟的干净和平整。
4.在渗沟底部增加一层过滤层，可以使用细沙或石子填充，以提高渗水效果。
5.按照设计要求，安装渗沟排水管道。
管道可以使用PVC管或HDPE管等材料，根据实际情况决定管道的直径和长度。
6.安装渗沟排水管道时，注意管道的坡度，以确保水能够顺利流入汇水处。
7.填充渗沟侧壁和顶部，可以使用填土或其它合适的材料，将渗沟固定和加固。
三、施工安全措施1.施工前要确保工地周边的安全状况，符合施工要求，并采取相应的警示措施。
2.施工过程中要注意观察挖掘机等设备的运行情况，确保操作员的操作技术熟练，并配备专人进行监护。
3.施工中要注意挖掘机等设备与工人之间的安全距离，防止发生意外。
4.施工过程中要及时清理施工现场，保持施工场地的整洁和安全。
四、施工质量控制1.在施工过程中，要及时检查渗沟的尺寸和位置，确保符合设计要求。
2.渗沟的底部和侧壁要平整、均匀，确保排水效果良好。
3.安装管道时要保证管道的连接牢固，不漏水。
4.施工完成后，要进行验收，确保渗沟的质量符合要求。
五、施工后的清理工作1.清理施工现场，清除多余的材料和杂物。
2.对施工过程中使用的工具和设备进行检查和维护，确保下次使用时能正常运行。
3.整理施工记录和相关资料，做好施工总结。
渗沟施工方案就是在地面上挖沟，在沟底垫设过滤层和排水管道，然后填充和固定渗沟。
这样可以达到排水的目的，避免地面积水。
在施工过程中要注重安全和质量控制，确保施工工程的顺利进行，达到预期效果。
支撑渗沟施工技术交底书
支撑渗沟施工技术交底书
3、质量标准
表3-1 支撑渗沟允许偏差、检验数量及检验方法
序号检验项目允许偏差检验方法
1 沟中心位置+50mm 仪器测量或尺量
2 沟底高程+20mm 仪器测量
3 申购断面尺寸-20，+50mm 尺量
4、安全措施
（1）认真贯彻“安全第一，预防为主”的方针，根据国家有关规定、条例，结合施工单位实际情况和工程的具体特点，建立完善的施工安全保证体系，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产。
（2）关键工序上墙，技术工种持证上岗。
参与施工的人员均应经过培训和技术交底，熟悉施工序流程及关键环节。
（3）安全防护措施齐备，设备器具必须合理使用。
严禁对运转中的设备进行维修、保养调整等作业。
（4）与当地气象部门加强联系，了解近期气象预报，掌握雨讯情况，做到心中有数，一旦遇有灾害性天气和水情，及时做出部署。
（5）交叉施工的工程项目，在施工前了解交叉施工作业内容、施工时间、安全注意事项等，必要时派专人进行协调、防护，确保安全。
编制复核审核。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
渗沟施工
技术指导一、渗沟施工技术指导
1、施工工序
2、施工方法
3、施工注意事项
4、质检工艺流程、检查项目及标准
5、工程质量通病防治
一、渗沟施工技术指导
1、施工工序
施工准备→测量放样→设置水准控制点→机械开挖→人工修壁→现浇C15混凝土封底→包裹土工布→安装固定透水管→填筑碎石
2施工方法
1)施工准备：施工前，路基工程师、试验工程师、质检工程师、施工员首先熟悉施工图纸和有关规范，了解施工现场，认真做好生产前的各项准备工作。
路基工程师对现场施工人员做好技术交底，并提出用料计划。
工地试验室将对用于本项工程施工所需的各种原材料进场试验检测，并将所测得的各项指标，报请监理工程师审批。
2)测量放线：按照图纸要求，要求测量组将地下渗沟的边线、控制线放出来。
3)设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置明显便于利用。
水准点设置好后需要进行保护，设置明显标志以免破坏。
水准点应在每段地下渗沟位置设置。
4)机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟的土方开挖。
土方开挖要求垂直开挖，由于土方挖尺寸较小，因此要求机械操作员要较好的控制，至设计标高之上较小时采用人工清槽的方式挖土至设计标高。
开挖土石方应要求至少距坑边2米处堆放或运输车转运到弃土场。
5)人工修坑壁：机械开挖完成后，由于机械开挖时
坑壁较为粗糙，因此要采取人工方式进行坑壁的修顺修直，人工修整好基坑后向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
6)封底浇筑：基底整平完成后，采用槽钢作为支挡模板，打设钢筋固定，混凝土采用拌和站集中供应，罐车运至现场，由人工入仓，浇筑振捣。
上表面要求平整无突露尖锐物，由于透水硬管与混凝土之间只有一层土工布，严格控制好纵坡。
封底浇筑完后向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
7)包裹土工布：人工按照设计位置布设土工布。
根据现场情况，确定土工布尺寸，裁剪后予以铺设，剪裁尺寸应准确。
检查宽度是否合适，搭接处应平整，松紧适度。
对搭接部位进行缝合时缝合线应平直，针脚要均匀。
缝合后检查土工布是否铺设平整，是否存在缺陷。
如存在不合要求的现象，应及时进行修补。
土工布铺设完成后应向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
8)安装透水管：安装透水管时管道接口要严密，搭接长度20cm,调整顺直，固定管道，并铺出汇水坡。
管道安装后应向现场监理上报检验申请批复单，监理抽检合格后，对隐蔽工程进行拍照存档，并进入下道工序施工。
9)填筑碎石:碎石填筑前必须保证表面清洁无杂物。
3、施工注意事项
1）基底处理应符合设计要求，基底应密实、平整，且无淤积、树根、石块等杂物，无积水。
排水垫层、滤层的结构形式应符合设计要求，并保证排水通畅。
2）基槽开挖后要检查沟底高程，保证纵坡顺适、沟底平整、排水畅通、无冲刷和阻水现象。
3）渗沟的位置、断面、尺寸、坡度、应符合设计要求。
4）反滤层应选用筛选过的中砂、粗砂、砾石等渗水性材料分层填筑。
5）渗水土工布的搭接采用较粗的线将土工布接头处缝合，封口要牢固，且不能影响土工布的透水。
6）若遇雨季施工时，应加强排水措施的处理，以防雨水冲刷基础，影响工程质量。
4、质检工艺流程、检查项目及标准
1)基础开挖后，工程施工人员应时刻把好质量关，每道工序经质检、试验、测量等检测人员到场，检测他们责任范围内的工程质量合格，并经监理工程师鉴证合格后，方可进行下道工序。
2）该工程所用的碎石材料等都应取得检验合格证方准进场，否则拒绝验收签证、更不能使用。
3）渗沟施工检查项目及标准见下表。
表1 盲沟实测项目
5 工程质量通病防治
在渗沟施工中通常出现排水不畅，应在开挖基坑时用水准仪测量，按设计坡度开挖，保证排水畅通。
