发黑处理
138～142 入炉 148～152 出炉
60～90
（2）、发黑液的配制 1）、先将发黑槽内放入 2/5 容积的清水。 2）、将秤好的 NaOH 放在网篮中，吊入槽中。再缓慢加热，促使其溶解。 3）、待NaOH溶解，再将NaNO2及NaPO4放入槽中，使其溶解。 4）、加水到所需的量，并使溶液加热至沸腾。测定其沸点，补充或蒸发水分到要求的沸 点温度。 （3）、发黑操作 发黑液加热过程中，由于水分的不断蒸发，以致溶液浓度增加，温 度也随之而升高。所以零件应在下限温度入炉。待一炉结束后，再往槽内添加水，使槽温重 新降至下限温度。在加水时，应使水沿着槽壁处缓慢加入，防止槽液溅出伤人。 为了得到色泽均匀的膜层，操作中往往在零件入槽 5～10min 后，将零件放入清水中上 下翻动几下，改变零件之间的接触点，然后重新入槽发黑。特别对于合金钢零件，往往需要 多次进行这种操作，才能获得表面颜色较好的膜层。 对于发黑要求较高的零件，往往需要多次发黑。即在入槽发黑 10～20min 后，将零件 自槽中取出清洗后进行酸洗，将氧化膜洗净并清洗后，再行入槽发黑，有时甚至需要重复两 次。经这样处理后，膜层的色泽比较均匀，不易产生花斑。 3、氧化处理后的辅助加工阶段 （1）、冷水或温水清洗，以去除零件上的碱溶液：时间为 30～60s。
另外，NaOH 在溶液中还能起到去油的作用，也有利于氧化膜的生成。 2、NaNO3和NaNO2的作用 它们在发黑液中主要起氧化作用，与碱及铁离子相作用， 生成氧化膜。 以NaNO3作为氧化剂时，可得到深黑色的膜层。但光泽较差。 以NaNO2作为氧化剂时，可得到蓝黑色的膜层，光泽较好。目前生产中多采用NaNO2作 为氧化剂。 3、磷酸三钠的作用 发黑溶液中一般只要有NaOH，NaNO2两种介质就能形成Fe3O4氧化膜。但添加了磷酸三 钠能够使零件在氧化过程中进一步提高质量。 关于磷酸三钠的作用有两种说法，一种是：当磷酸三钠溶解后，能够产生大量的汽泡， 使槽液进一步翻动，迫使污物不吸附在零件的表面，有利于氧化膜的均匀形成。另一种说法 是：由于磷酸三钠与零件表面的污物起作用，生成一种比较轻的物质，漂浮在槽液的表面， 然后使零件表面清洁，有利于氧化膜的不断增厚。
时间（min） 30～50 90～120 40
NaOH NaNO2 NaNO3
NaOH NaNO2
500～650 50～100 50～100 余为水
650 250 余为水
135～142 140～144
30～40 45～60
NaOH NaNO2 NaPO4
800～850 80～20～30 余为水
五、发黑处理的工艺方法 发黑处理一般可分为三个阶段：氧化处理前的准备阶段；氧化处理阶段、氧化处理后的 辅助加工阶段。 具体工艺流程如下： 装网夹→化学去油→冷水清洗→酸洗→氧化处理→冷水或温水清洗→沸水清洗→皂化 →上油→装盒。 1、氧化处理前的准备阶段 这阶段的主要任务在于彻底去除零件表面的油脂、铁锈及 其它污垢赃物，使零件获得新鲜、洁净的表面。也只有在这样的条件下，才能在零件表面生 成均匀、致密、光泽的膜层。为此准备工作必须认真、细致的进行。 （1）、装网夹 装在同一网夹内的零件，应考虑其氧化处理温度与酸洗时间是否都一 样，否则必须分开装网。为了使氧化颜色均匀一致，在装网时应考虑零件之间留有间隙，尽 量做到点接触。
配方一：NaOH70～150g/L、磷酸纳 30～50g/L、水玻璃 5～10g/L，其余为水。 配方二：NaOH100g/L、NaCO330g/L、含结晶水的磷酸三钠（NaPO3.12H2O）30g/L、其 余为水。 溶液的工作温度为 70～100℃，最宜在溶液沸腾下进行去油，因为通过沸腾的机械冲击 作用，更有利于油的去除。时间为 15～30min，以零件清洗后完全被水浸润为准。 对于去油槽液面上的油垢，应随时清除，保持溶液的洁净，也可有利于去油过程的进行。 （3）、冷水清洗 工件去油后应在流动冷水中进行清洗，务求将碱液洗净，以免将碱 液带入酸洗槽，影响酸洗液的使用。 （4）、酸洗 一般都采用盐酸作为酸洗液 盐酸的浓度 40～50％，另加缓蚀剂：尿素（NH2）2CO0.2～0.5％。 酸洗的目的：去除零件表面氧化皮及锈迹，增加零件表面活性，使之易于氧化。 酸洗的原理：氧化皮由内层氧化亚铁（FeO）、中层四氧化三铁（Fe3O4）和外层三氧化 二铁（Fe2O3）所组成。与盐酸作用后生成氯化亚铁（FeCl2）、氯化铁（FeCl3）与水，其反 应如下： 2HCl＋FeO→FeCl2＋H2O 8HCl＋Fe3O4→2FeCl3＋FeCl2＋4 H2O 6 HCl＋Fe2O3→2 FeCl3＋3 H2O 但盐酸也会同钢铁本身起反应，生成氯化亚铁及氢： 2 HCl＋Fe→FeCl2＋H2↑ 加入缓蚀剂尿素的作用： 1）、使酸洗作用减慢，有利于控制某些精密零件在酸中的时间； 2）、减少氢往钢铁里面扩散而造成零件的氢脆性。因为尿素在酸洗中能够被基体表面所 吸附，使基体与酸液隔开，不让酸与钢铁基体直接起作用。但氧化物不能吸附它，而被酸腐 蚀掉。 为能得到较好的酸洗效果，酸液内不能有油，否则影响酸洗质量，另外酸液应保持一定 浓度，并应经常注意调整。 （5）、冷水清洗 酸洗后在流动冷水中清洗，去除工件上的残存酸液，以免带入发黑 槽中。 2、氧化处理阶段 零件经过仔细的准备工作后，即可放入发黑槽中进行氧化处理。 （1）、发黑液成分的配比 目前各厂使用的很不一样，但是主要成分总是NaOH和 NaNO2。 1）、NaOH的含量 铁酸盐和亚铁酸盐在浓碱中的溶解度都很大，当三者共存时就会 析出Fe3O4，在工件表面结晶长大，并连成一片氧化膜层。 Fe3O4在碱溶液中的溶解度则很小，但随着碱浓度的增加，其溶解度也相应提高，因此 随着碱浓度的提高将使析出的Fe3O4晶核数相应减少，同时供晶核长大的空间相对较大，结 果使生成的膜层较厚。但如果碱浓度超过一定数量后，就易产生疏松的氢氧化铁，使膜层质 量变差。 实践表明，NaOH 含量以 500～850g/L 为宜。 2）、NaNO2的含量 NaNO2在发黑液中起着氧化剂的作用。其含量减少时，产生的晶 核少，易形成厚而疏松的氧化膜；其含量多时，则产生的晶核多易形成薄的氧化膜。 实践表明，要获得足够厚的致密氧化膜，NaOH和NaNO2的比例必须适当。目前生产中 所采用的配比一般控制在NaNO2：NaOH=1：3～1：10。 常用的发黑液配比成分及工艺条件见下表。 常用发黑液成分及工艺条件
三、发黑溶液中各介质的作用 尽管发黑液有着不同的配方，但是其最基本的组成物总不外乎是碱和氧化剂。生产中， 碱多使用NaOH，而氧化剂则多使用NaNO3和NaNO2。MnO2和碱金属的铬酸盐也可作为氧化 剂使用，但使用较少。为了改善膜的质量和色泽，往往还在发黑液中添加一些磷酸三钠或草 酸钠等其它药品。这些组成物在发黑液中分别起如下作用。 1、NaOH 的作用 其作用首先是使零件表面产生轻微腐蚀，析出形成氧化膜所必需的 铁离子。促使氧化膜的形成。 再则它能够提高溶液的沸点。溶液中 NaOH 含量愈多，则溶液的沸点就愈高。因此可 以通过调整 NaOH 的含量而控制溶液的沸点，从而保证发黑过程所必须的温度。NaOH 含量 对溶液沸点的影响如下表所示。
四、影响氧化膜生长的主要因素 1、NaNO2含量的影响 NaNO2是发黑溶液中的主要介质，它对氧化膜的生成和质量有 很大的影响。若提高NaNO2的含量，则氧化速度加快，膜就薄，抗蚀能力低。若降低NaNO2 含量，则氧化速度减慢，膜就厚，但比较疏松，并容易剥落。氧化膜的过薄或过厚，对质量 都没有好处。因此NaNO2的含量，要按一定的比例加以控制。 2、NaOH 含量的影响 NaOH 的含量在整个氧化过程中影响很大。NaOH 含量少，则 槽液温度升不高，不能达到发黑所需要的温度，氧化膜就长不厚，零件表面颜色浅。若 NaOH 的含量过高，会促使氧化膜溶解，使产生的氧化膜被破坏，形成红色的氧化铁。这是在实际 操作中要力求避免的。适当控制 NaOH 含量，在整个发黑过程中使非常重要的。 3、温度的影响 氧化处理过程中，温度对氧化膜的形成关系极为重大。在实际生产中， 掌握好温度使保证发黑质量的重要一环。若过分提高进槽温度，就会形成红色氧化铁。另外 出槽温度也应密切注意。过多的超出出槽温度，则会使已形成的Fe3O4膜被破坏形成红色的 三氧化二铁。反之，若出槽温度低，则氧化不够充分，其颜色较浅，膜也薄，抗蚀能力较差。 4、溶液中氧化铁含量的影响 氧化槽中氧化铁的含量，对氧化膜的生成过程及质量影 响也很大。当溶液中的氧化铁含量缺少时（特别是新配的溶液更易如此），则所生成的氧化 膜较厚，但结构很疏松，容易剥落和擦去，这是由于零件表面铁离子析出过多，氧化过剧的 缘故。一般正常的溶液，就碳素钢来讲，约有 30％的铁离子构成氧化膜，70％的铁离子溶 解在溶液中。所以一般新配的新鲜槽液，必须添加一些氧化铁（如生铁锈）。 若槽液中氧化铁的含量大量增多时，则不会产生正常的黑色氧化膜，而是产生带有半透 明的红褐色的薄膜，严重时，甚至连肉眼也不能看到。槽液中氧化铁含量过高，是发黑时颜 色发不上的原因之一。因此在正常生产情况下，应每周进行一次扒渣，也可以加入一定比例 的新鲜溶液进行稀释和调整。
3
发黑液 成分
NaOH NaNO2 NaNO3
NaOH NaNO2 NaPO3
NaOH NaNO2
含量（g/L）
700～800 180～220 50～70 余为水
600 60 20～40 余为水
500 125 余为水
工艺条件 温度（℃） 138～150
142～145 入炉 146～150 出炉
138～145
NaOH 含 量 400 500 600 700 800 900 1000 1100 1200 1300 1400 （g/L）
溶液沸 点（℃） 117.5 125.0 131.0 136.5 142.0 147.0 152.0 157.0 161.0 165.0 168.5
1
虽然其它组成物也有提高沸点的作用，但由于其溶点都比 NaOH 低，作用不如 NaOH 强烈，所以生产上多是利用提高 NaOH 含量来提高发黑液工作温度的。
真空蒸汽发黑处理
真空蒸汽发黑处理真空蒸汽发黑处理是一种常见的表面处理技术，它可以在一定程度上改变物体的颜色和性质。
通过将物体放入真空环境中，然后进行高温处理，可以使物体表面产生一层黑色氧化层，从而达到改变物体颜色的目的。
在真空蒸汽发黑处理过程中，物体首先被放置在真空室中，然后通过抽取空气，创造出一个低压环境。
接着，真空室中的温度被逐渐升高，通常在500°C至600°C之间，这种高温可以加速物体表面发生氧化反应的速度。
在高温环境中，物体表面的金属元素与氧气发生反应，形成一层氧化物。
这种氧化物通常呈黑色或深灰色，使物体表面变黑。
同时，氧化物的形成还可以提高物体的耐腐蚀性和耐磨性，增加物体的使用寿命。
真空蒸汽发黑处理的应用十分广泛。
它可以用于金属制品的表面处理，如不锈钢制品、铁质制品等。
通过发黑处理，这些金属制品不仅可以改变颜色，增加美观性，还可以提高产品的质量和耐用性。
除了金属制品，真空蒸汽发黑处理还可以用于其他材料的表面处理，如陶瓷、玻璃等。
通过发黑处理，这些材料的表面可以呈现出特殊的色彩和纹理，增加艺术感和装饰效果。
真空蒸汽发黑处理不仅可以改变物体的外观，还可以改变其性质。
例如，通过发黑处理，一些材料的导热性能可以得到提高，从而提高其热传导效率。
这在一些热传导设备的制造中具有重要的应用价值。
当然，真空蒸汽发黑处理也有一些限制和注意事项。
首先，不适合所有材料进行发黑处理，一些材料可能在高温环境中发生变形或熔化。
其次，真空蒸汽发黑处理需要一定的设备和技术支持，对于一些小型企业来说可能不太容易实施。
真空蒸汽发黑处理是一种常见的表面处理技术，通过在真空环境中进行高温处理，可以使物体表面形成一层黑色氧化层。
它不仅可以改变物体的颜色，还可以提高物体的性质和耐用性。
在各个领域都有广泛的应用，为产品的改进和提升提供了有力的支持。
紧固件表面处理 发黑 国标

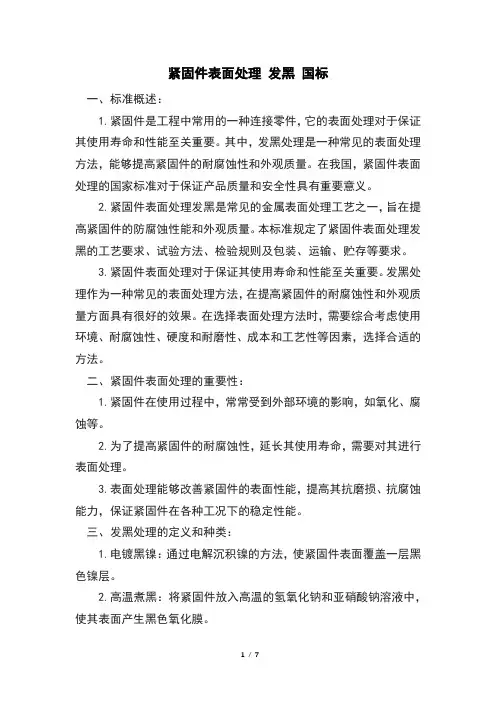

紧固件表面处理发黑国标一、标准概述：1.紧固件是工程中常用的一种连接零件，它的表面处理对于保证其使用寿命和性能至关重要。
其中，发黑处理是一种常见的表面处理方法，能够提高紧固件的耐腐蚀性和外观质量。
在我国，紧固件表面处理的国家标准对于保证产品质量和安全性具有重要意义。
2.紧固件表面处理发黑是常见的金属表面处理工艺之一，旨在提高紧固件的防腐蚀性能和外观质量。
本标准规定了紧固件表面处理发黑的工艺要求、试验方法、检验规则及包装、运输、贮存等要求。
3.紧固件表面处理对于保证其使用寿命和性能至关重要。
发黑处理作为一种常见的表面处理方法，在提高紧固件的耐腐蚀性和外观质量方面具有很好的效果。
在选择表面处理方法时，需要综合考虑使用环境、耐腐蚀性、硬度和耐磨性、成本和工艺性等因素，选择合适的方法。
二、紧固件表面处理的重要性：1.紧固件在使用过程中，常常受到外部环境的影响，如氧化、腐蚀等。
2.为了提高紧固件的耐腐蚀性，延长其使用寿命，需要对其进行表面处理。
3.表面处理能够改善紧固件的表面性能，提高其抗磨损、抗腐蚀能力，保证紧固件在各种工况下的稳定性能。
三、发黑处理的定义和种类：1.电镀黑镍：通过电解沉积镍的方法，使紧固件表面覆盖一层黑色镍层。
2.高温煮黑：将紧固件放入高温的氢氧化钠和亚硝酸钠溶液中，使其表面产生黑色氧化膜。
3.余温发黑：在热处理工序中，利用余温发黑剂使紧固件表面发黑。
四、国标对紧固件表面处理的要求：1.我国国家标准对紧固件表面处理有严格的要求，包括表面处理的方法、工艺、质量等。
2.根据不同的使用环境和要求，标准规定了不同的表面处理等级。
3.生产厂家需要按照国家标准要求，选择合适的表面处理方法，确保紧固件的质量和性能。
五、工艺要求：1.紧固件表面应清洁、干燥，无油污、锈蚀、杂质等。
2.发黑处理后的紧固件表面应呈均匀黑色，色泽光亮，无色差。
3.发黑处理后的紧固件表面应具有一定的防腐蚀性能，能够承受室内外环境的腐蚀。
表面发黑处理工艺
表面发黑处理工艺钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹干。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
发黑处理及化学配方

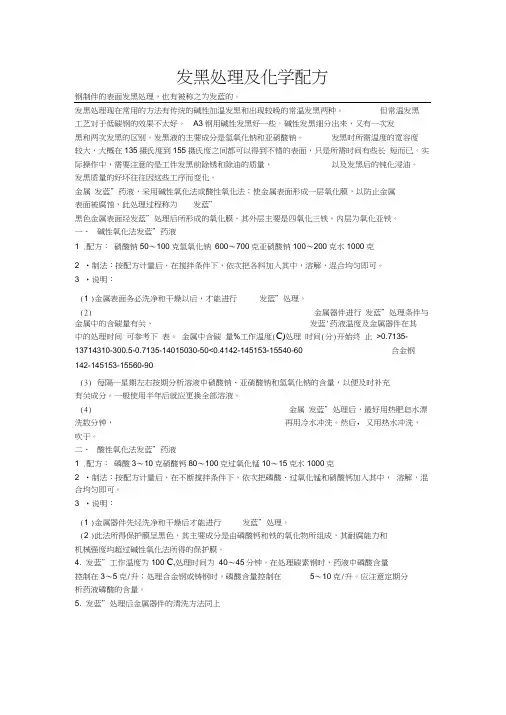

发黑处理及化学配方钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属发蓝”药液，采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为发蓝”黑色金属表面经发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法发蓝”药液1 .配方：硝酸钠50〜100克氢氧化钠600〜700克亚硝酸钠100〜200克水1000克2 •制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3 •说明：(1 )金属表面务必洗净和干燥以后，才能进行发篮”处理。
(2)金属器件进行发蓝”处理条件与金属中的含碳量有关，发蓝'药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度(C)处理时间(分)开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60 合金钢142-145153-15560-90(3)每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
(4)金属发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后，又用热水冲洗，吹于。
二、酸性氧化法发蓝”药液1 .配方：磷酸3〜10克硝酸钙80〜100克过氧化锰10〜15克水1000克2 •制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
金属加工方法之发黑处理

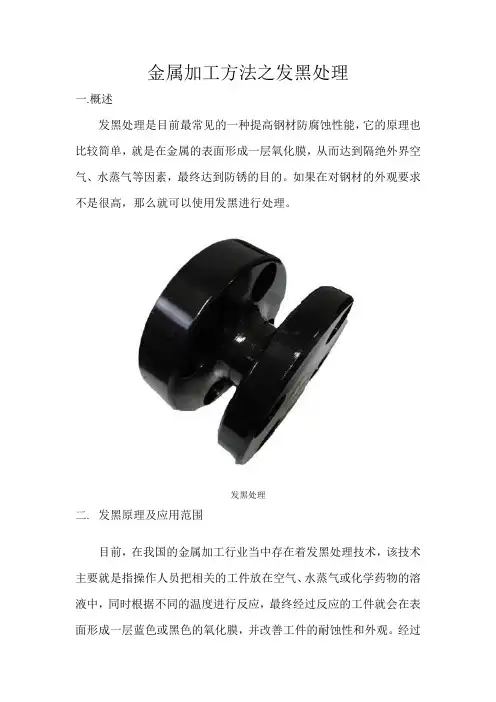

金属加工方法之发黑处理一.概述发黑处理是目前最常见的一种提高钢材防腐蚀性能，它的原理也比较简单，就是在金属的表面形成一层氧化膜，从而达到隔绝外界空气、水蒸气等因素，最终达到防锈的目的。
如果在对钢材的外观要求不是很高，那么就可以使用发黑进行处理。
发黑处理二. 发黑原理及应用范围目前，在我国的金属加工行业当中存在着发黑处理技术，该技术主要就是指操作人员把相关的工件放在空气、水蒸气或化学药物的溶液中，同时根据不同的温度进行反应，最终经过反应的工件就会在表面形成一层蓝色或黑色的氧化膜，并改善工件的耐蚀性和外观。
经过发黑处理的工件表面形成的氧化膜主要是由四氧化三铁和氧化亚铁组成的。
该表面处理工艺是需要一定条件才能进行的，如果条件达不到，那么该处理根本无法进行反应。
其首要的条件就是相关的反应溶液，当前，钢铁零件的发黑一般都是使用各种发黑溶液进行的，最常见的发黑溶液有亚硝酸钠和硝酸钠的熔融盐。
另外，人们也可以在高温热空气中进行发黑处理，高温热空气的温度都是要超过五百摄氏度的，否则就无法使空气当中的有效成分跟钢铁进行反应。
在发黑的时候，其需要的溶液成分、反应温度和时间都是根据钢铁的基体成分决定的，因为不同的钢材，其性能和成分都是不一样的。
另外，发黑膜的成为磁性氧化铁，厚度为0.5～1.5微米，颜色也可分为蓝、黑两种，这些都跟材料成分和加工条件有关的。
单独的发黑膜抵抗腐蚀性能是比较差的，但是在经过涂油涂蜡或涂清漆后，抗蚀性和抗摩擦性都有所改善。
除此之外，发黑的工件尺寸和光洁度对质量是不影响的，因此，就被广泛的应用在精密仪器、光学仪器、工具、硬度块及机械行业中的标准件当中。
卡环发黑处理三.发黑处理的沉淀和后沉淀现象经常跟发黑处理打交道的人都知道一种影响发黑处理效果的现象，即沉淀和后沉淀现象，沉淀现象就是在发黑过程当中有沉淀产生，从而会影响发黑效果。
之所以会出现沉淀现象，主要是因为在钢铁发黑时，钢铁基体就会被发黑液氧化产生Fe2+，Fe2+则会被进一步氧化为Fe3+，Fe3+与亚硒酸根离子反应生成 Fe2(SeO3)3沉淀。
304发黑处理工艺
304发黑处理工艺304发黑处理工艺是一种用于金属制品表面处理的工艺，主要是针对不锈钢进行处理。
该工艺能够使金属表面形成一层黑色氧化膜，从而提高其抗腐蚀性能和装饰性能。
不锈钢是一种具有耐腐蚀性能的金属材料，但其表面容易受到污染和氧化的影响，导致其装饰性能下降。
为了解决这一问题，人们研究出了多种不锈钢表面处理工艺，其中304发黑处理工艺是一种常用且效果较好的处理方法之一。
304发黑处理工艺的主要原理是通过控制不锈钢表面的氧化反应，使其形成一层致密的黑色氧化膜。
这种氧化膜具有一定的硬度和耐腐蚀性，能够有效地保护不锈钢表面，防止其受到外界环境的侵蚀。
具体的处理工艺包括以下几个步骤：1. 清洗：首先将待处理的不锈钢制品进行清洗，去除表面的油污和杂质，保证后续处理的效果。
2. 预处理：在清洗后，对不锈钢表面进行预处理，例如酸洗、酸蚀等，以增加表面的粗糙度，便于后续的氧化反应。
3. 氧化：将经过预处理的不锈钢制品放入特定的氧化槽中，在一定的温度和湿度条件下进行氧化反应。
通过控制氧化时间和温度，可以达到不同程度的发黑效果。
4. 清洗：经过氧化后，需要对不锈钢制品进行清洗，去除表面残留的氧化剂和其他杂质。
5. 抛光：清洗后的不锈钢制品可以进行抛光处理，使其表面更加光滑细腻，提高其装饰性能。
6. 保护：最后，对处理好的不锈钢制品进行保护处理，例如涂覆保护剂等，以增加其耐腐蚀性能和使用寿命。
304发黑处理工艺的应用范围广泛，可以用于制造各种不锈钢制品，如家居用品、厨房用具、建筑装饰材料等。
通过发黑处理，不锈钢制品的外观更加美观，质感更佳，同时也能够提高其抗腐蚀能力，延长使用寿命。
304发黑处理工艺是一种对不锈钢表面进行处理的方法，通过控制氧化反应，使其形成一层黑色氧化膜，提高不锈钢制品的抗腐蚀性能和装饰性能。
该工艺简单易行，应用广泛，为不锈钢制品的生产和应用提供了一种有效的解决方案。
金属发黑处理工艺
金属发黑处理工艺一、前期准备1.1 确定处理的金属材料首先需要确定要处理的金属材料，例如铜、铁、钢等。
1.2 准备化学药品根据不同的金属材料，选择相应的化学药品。
常用的化学药品有硫酸铜、氯化铁、硝酸银等。
1.3 准备工具和设备需要准备一些基本工具和设备，如玻璃棒、玻璃容器、搅拌棒、电磁加热板等。
二、处理工艺步骤2.1 清洗金属表面将金属材料表面清洗干净，去除表面油污和氧化物，以便后续处理。
2.2 浸泡处理将清洗后的金属材料放入含有化学药品的玻璃容器中浸泡。
根据不同的金属材料和所选用的化学药品，浸泡时间也会有所不同。
一般来说，浸泡时间在10-20分钟左右。
2.3 洗涤处理将浸泡后的金属材料取出并进行洗涤处理。
可以使用水或其他溶剂进行清洗，以去除化学药品的残留。
2.4 干燥处理将洗涤后的金属材料晾干或使用电磁加热板进行干燥处理。
确保金属表面完全干燥。
2.5 表面涂覆可对金属表面进行涂覆处理，以增加其耐腐蚀性和美观度。
常用的涂覆材料有清漆、油漆等。
三、注意事项3.1 安全操作在进行金属发黑处理工艺时，需要注意安全操作。
化学药品可能会对人体造成伤害，因此需要戴上防护手套、口罩等防护装备。
3.2 选择合适的化学药品不同的金属材料需要选择相应的化学药品进行处理。
如果选择不当，可能会导致效果不佳或者损坏金属材料。
3.3 控制浸泡时间浸泡时间过长可能会导致金属材料表面出现腐蚀或者变形等问题，因此需要控制好浸泡时间。
3.4 注意洗涤和干燥处理在洗涤和干燥处理时，需要注意彻底清洗和完全干燥，以避免化学药品的残留和金属表面出现水印等问题。
综上所述，金属发黑处理工艺是一种常见的金属表面处理方法，可以提高金属材料的美观度和耐腐蚀性。
在进行处理时，需要注意安全操作、选择合适的化学药品、控制浸泡时间以及彻底清洗和完全干燥等方面。
金属发黑处理工艺
金属发黑处理工艺引言金属发黑处理工艺是一种常见的表面处理方法，用于改变金属材料的外观和性能。
通过使金属表面发黑，可以增加其耐腐蚀性能、改善装饰效果以及增加摩擦阻力等。
本文将详细介绍金属发黑处理工艺的原理、方法和应用。
一、发黑处理原理金属发黑处理是通过在金属表面形成一层氧化物膜来实现的。
这层氧化物膜可以通过氧化、化学反应或电化学反应等方式形成。
常见的金属发黑处理方法包括化学发黑、热发黑和电化学发黑。
1. 化学发黑化学发黑是将金属件浸入含有化学发黑剂的溶液中，在溶液中发生化学反应，形成一层氧化物膜。
化学发黑通常需要控制溶液的温度、浸泡时间和发黑剂浓度等因素，以获得理想的发黑效果。
2. 热发黑热发黑是将金属件加热至一定温度，使金属表面发生氧化反应，形成一层氧化物膜。
热发黑通常需要在一定的气氛条件下进行，例如在氧气、氮气或蒸汽中进行。
热发黑可以通过控制加热温度和时间来调节发黑效果。
3. 电化学发黑电化学发黑是利用电化学原理，在电解液中对金属进行电化学反应，形成一层氧化物膜。
电化学发黑通常需要在特定的电解液中进行，例如含有硫酸铜或硫酸亚铁等。
通过调节电解液的成分和电流密度等参数，可以控制发黑的效果。
金属发黑处理有多种方法，常见的包括化学发黑、热发黑、电化学发黑等。
下面将详细介绍这些方法的步骤和特点。
1. 化学发黑方法化学发黑方法一般包括以下步骤： 1. 准备发黑剂溶液：根据金属材料的不同选择适当的发黑剂并加入溶液中。
2. 清洗金属件：将金属件清洗干净，去除表面的油污和杂质。
3. 浸泡金属件：将金属件浸泡在发黑剂溶液中，控制浸泡时间和温度。
4. 清洗和中和：将发黑后的金属件清洗干净，并用中和剂中和残留的发黑剂。
5. 防锈处理：可以在发黑处理后对金属件进行防锈处理，增加其耐腐蚀性能。
化学发黑方法的优点是处理工艺简单，适用于各种金属材料。
但是其发黑效果可能会受到环境因素和处理条件的影响。
2. 热发黑方法热发黑方法一般包括以下步骤： 1. 准备热发黑设备：选择适当的热发黑设备，例如炉子、加热器等。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝（发黑)处理1．发蓝(发黑)原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下(约550℃）氧化成的四氧化三铁呈天蓝色,故称发蓝处理.在低温下(约3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理;在工业生产中,常用的是发黑处理.能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成.发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10—7。
的:Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是:3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明,要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例,要保持在1:3～3。
5之间.2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
(1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2)去油目的是除去工件表面的油污。
经过机加工后(发蓝、发黑是最后一道工序）,工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10—8.表10-8 常用的除油溶液配方将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右,若油污较多,还得延长除油时间,以除油彻底为准.（3)酸洗酸洗的目的是除去工件表面的锈迹。
钢铁的发黑处理
③在成膜过程中，金属上的氧化物也应算作基底的一部分，它 可导致局部电池的电极反应延续进行。结晶析出成膜理论不能解释 这一事实。 n （二）氧化膜的性质： 为它的钢水铁合上物的。氧氧化化膜膜由的亚结铁构-高、铁色氧泽化和物防F护e3O性4组能成取，决其于中它部的分厚可度能。
中根结据晶这析个出理的论，,钢并上附的着F在e3工O4晶件体表转面化上膜而是得这到个的氧，化它物的的结过构饱与和厚溶度液取 决于金属-溶液界面液相区的磁性氧化铁溶液的过饱和。
这个理论没有考虑到对钢的化学氧化机理有着重大影响的某些 方面： 氧的同①时Fe它O在H 瞬2或时HF间eO便2-转在化有为氧氢的氧存化在铁下（十或分铁不酸稳盐定），。与强烈地吸附
量低,则槽液温度升不高，不能达到发黑所需要的正常温度，得到的 氧化膜就太薄、颜色浅、发花，防护性差。若氢氧化钠含量高你， 会促使氧化膜溶解，使产生的氧化膜被破坏，易出红色挂灰、疏松、 多孔的缺陷。 2、亚硝酸钠含量的影响
亚硝酸钠是发黑溶液中的主要介质，它对氧化膜的生成和质量 有着很大的影响。若提高亚硝酸钠的含量，则氧化速度加快，膜层 致密牢固，但膜薄，抗蚀能力低。若降低亚硝酸钠的含量，则氧化 速度减慢，膜就厚，但比较疏松，并容易剥落。氧化膜的过薄或过 厚对质量都没有好处。因此亚硝酸钠的含量，要按一定的比例加以 控制。 3、温度的影响
2、NaNO3、NaNO2的作用
NaNO3 NaNO3与NaNO2在发黑液中主要是起氧化作用，与碱及铁离子相作用，生 成氧化膜。
NaNO3作氧化剂时，可得到深黑色的膜层，但光泽性稍差。 NaNO2作氧化剂时，可得到蓝黑色膜层，光泽性较好。目前生产中采用NaNO2作 为氧化剂。
