无线呼叫器安装指南
课程设计——办公室员工呼叫器教程文件
课程设计——办公室员工呼叫器教程文件
目的
本文档旨在为办公室员工提供使用呼叫器的教程，使其能够正确使用呼叫器进行内部通讯，提高办公效率。
准备
- 呼叫器设备
- 电池
- 使用说明书（如有）
步骤
1. 安装电池
1. 打开呼叫器背面的电池仓盖。
2. 插入新电池，确保正负极方向正确对应。
3. 关闭电池仓盖，并确保紧闭。
2. 打开呼叫器
1. 找到呼叫器上的开关按钮。
2. 将开关按钮切换到“ON”（打开）位置。
3. 连接呼叫器
1. 在办公室内的每个位置安装一个呼叫器基站。
2. 将呼叫器与基站进行配对，按照呼叫器设备上的说明进行操作。
4. 使用呼叫器
在需要与他人进行沟通时，按下呼叫器上的按钮。
呼叫器会主动发送信号到对应的基站，通知相关人员前来回应。
5. 接听呼叫
当你听到呼叫器发出声音时，表明有人正试图与你进行通讯。
1. 静音背景噪音，以便更好地听到呼叫器的声音。
2. 按下呼叫器上的接听按钮，以接听对方的呼叫。
6. 结束通话
通话结束后，按下呼叫器上的结束按钮或挂断按钮。
如果没有特定的挂断按钮，请将呼叫器切换到“OFF”（关闭）位置。
小贴士
- 确保保持良好的充电惯，定期更换电池。
- 注意保护呼叫器不受严重碰撞或水浸泡。
请优先参考呼叫器的使用说明书，以便获取更具体的操作信息。
以上是办公室员工呼叫器的教程文件，希望能够对您有所帮助。
如有任何疑问，请咨询维修人员。

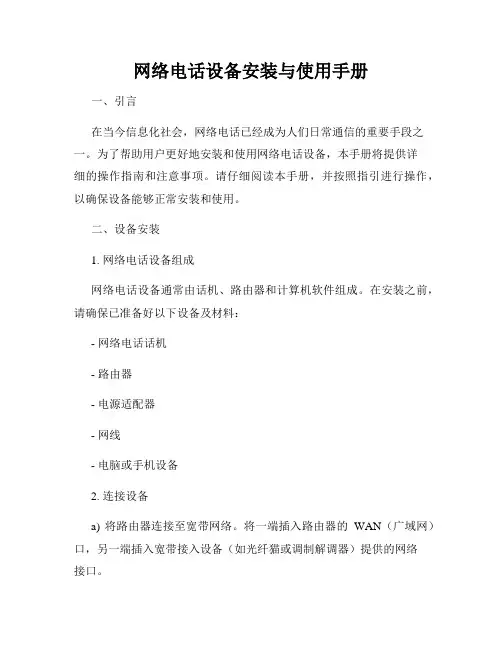

网络电话设备安装与使用手册
网络电话设备安装与使用手册一、引言在当今信息化社会，网络电话已经成为人们日常通信的重要手段之一。
为了帮助用户更好地安装和使用网络电话设备，本手册将提供详细的操作指南和注意事项。
请仔细阅读本手册，并按照指引进行操作，以确保设备能够正常安装和使用。
二、设备安装1. 网络电话设备组成网络电话设备通常由话机、路由器和计算机软件组成。
在安装之前，请确保已准备好以下设备及材料：- 网络电话话机- 路由器- 电源适配器- 网线- 电脑或手机设备2. 连接设备a) 将路由器连接至宽带网络。
将一端插入路由器的WAN（广域网）口，另一端插入宽带接入设备（如光纤猫或调制解调器）提供的网络接口。
b) 使用网线将路由器的LAN（局域网）口与网络电话话机的WAN 接口相连。
c) 将网络电话话机的电源适配器插入电源插座，并将适配器的另一端连接至话机的电源接口。
三、设备设置与配置1. 访问设置页面a) 打开电脑或手机上的浏览器，输入网络电话的IP地址或域名。
b) 在弹出的登录界面中输入用户名和密码（默认用户名和密码通常为admin/admin），点击确认，进入设备的设置页面。
2. 网络设置a) 在设置页面中，选择“网络设置”选项。
b) 根据实际网络环境，选择适当的连接类型，如DHCP（自动获取IP地址）或静态IP（手动设置IP地址）。
c) 根据网络提供商的要求填写相关参数，如IP地址、子网掩码、网关和DNS服务器等。
3. 音频设置a) 在设置页面中，选择“音频设置”选项。
b) 根据当前通信需求，调整麦克风和扬声器的音量和增益设置。
c) 如需使用耳机，可通过设置界面将耳机与话机连接。
4. 语音编码设置a) 在设置页面中，选择“语音编码”选项。
b) 根据通信需求选择合适的语音编码方式，如G.711、G.729等。
c) 如需更改其他高级设置，可以在该页面进行相应配置。
四、使用操作1. 拨打电话a) 在话机上拨号键盘上输入对方的号码。
好利通H-48路楼层呼叫器说明书
好利通® H-48智能楼层呼叫器说明书接收主机可根据需要与发射分机组成完整的呼叫系统，一、按键说明1．主机左侧上方为清零复位键，按下时清楚屏幕所有显示。
2．主机左侧下方为开机开关，朝上为开机、朝下为关机。
3．主机右侧上方为电源插口，电源为12V1A开关电源，下方为天线。
二、操作说明1.上班时首先开机，下班时关机。
2.当按下楼层发射按钮时，接收主机对应楼层LED指示灯亮，并带有声音提示。
3.电梯开到相应楼层接人后，按下清零按钮复位。
4.主机要开机时，处于低电压时，电源灯会闪烁。
说明本机的内置电池电量低。
5.电量低时插上电源，充电灯会亮起，充饱时充电灯会灭。
6.主机的设置方法，开机后处于待机状态，按住清零键三秒左右，进入设置，主机也会相应报出【设置】语音。
对码时按住主机中【清零键】跟【分机按钮】同时按住【三秒钟】，如果设置成功，主机会提示语音【对码成功】。
如果主机在设置中三秒钟之内不在任何操作，主机自动退出到待机状态、7.开机后处于待机状态，按住清零键三秒左右，进入设置，主机也会相应报出【设置】语音。
如果要【移位】想要的号码，轻按一下【清零键】，按一下移一位数。
如果主机在设置中三秒钟之内不在任何操作，主机自动退出到待机状态。
8.整机恢复出厂设置。
开机后处于待机状态，按住清零键三秒左右，进入设置，主机也会相应报出【设置】语音。
然后移位到48号完后，在移一位，那时候1-48个灯会全亮起，长按【清零键】主机会语音提示【恢复出厂设置】，如果主机在设置中三秒钟之内不在任何操作，主机自动退出到待机状态。
三、安装说明1首先将主机安装到驾驶室里驾驶员正前方，将插头插入220V插座或直接接入220V电源。
2将发射按钮固定在每层电梯口（每个按钮上有相应楼层号）四、故障处理1.当开关电源损坏，主机充电灯不亮，请更换开关电源12V1A。
不可使用非标准不合格电源。
2.当主机能开机不能正常工作，请检查电池有没有电。
电池处于低电压，电源灯会闪烁。
电梯五方通话(GSM)安装指南

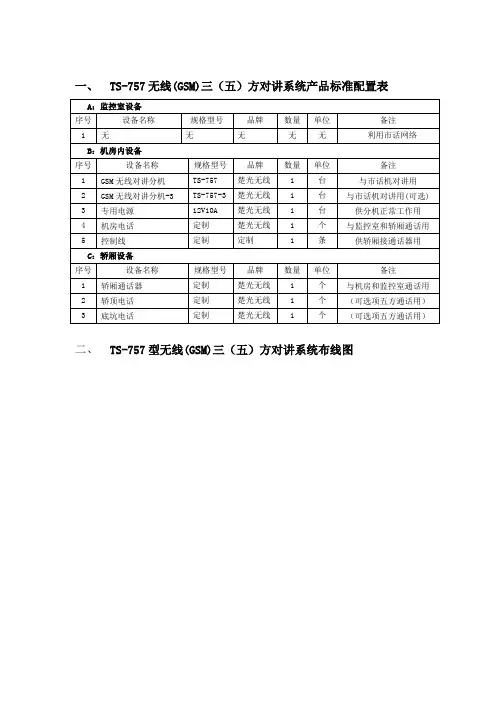

一、TS-757无线(GSM)三（五）方对讲系统产品标准配置表二、TS-757型无线(GSM)三（五）方对讲系统布线图三、TS-757型无线(GSM)三方对讲系统接线示意图监控室主机接线图无需接线，利用市话网络四、TS-757型无线三（五）方对讲系统安装前准备1.按照装箱单逐一检查设备外观，组件，配件是否齐全完好，与装箱单是否相符。
2.用户根据自己的电梯情况先制定一个表格，注明每一台电梯配的GSM卡号，在产品安装无线分机之前最好在监控室统一测试一次，熟悉产品的操作和用法。
3.测试产品：a)将每张GSM卡均增加四组电梯故障时需要拨打的电话号码（将GSM卡放入手机中，将号码存GSM卡的通讯录中即可）；b)按照先制定好表格的顺序将GSM逐一放无线对讲分机中；c)给无线分机通电后等待GSM开机成功（大约需要1分钟，接上通话器有语音提示），然后按“呼叫”钮，查看无线分机是否拨打设置好的电话以及声音是否正常，将全部分机和GSM卡都测试一次，然后再去机房安装。
d)1、GSM卡电话存储，找一部手机把GSM插入，用手机按顺序设定，然后保存到SIM卡内，设置完成，取出卡插入设备即可。
4.安装工具：十字改锥，一定改锥，电钻，标记位置的笔。
五、TS-757型无线(GSM)三（五）方对讲系统的安装A、监控室设备：无B、机房设备1.电梯无线对讲分机TS-7572.专用电源3.专用天线4.机房电话安装方法：1.将分机安装电梯控制机房离门窗近的地方便于操作和无线信号的接收和发射，并且放在平面墙离地面1.5米处，用4个螺丝钉打孔固定。
2.将专用UPS电源置于合适位置，接通电源，打开电源指示为红色灯亮12V电源输出。
（第一次使用要充电24小时）。
3.将无线分机的通话器接口通过电梯随行电缆接入轿箱里的通话器上。
无线电梯对讲分4.将电源输出的12V电源线接入GSM分机，分机的电源指示灯为绿色，分机开始工作。
5.这时机房设备已全部安装完备。

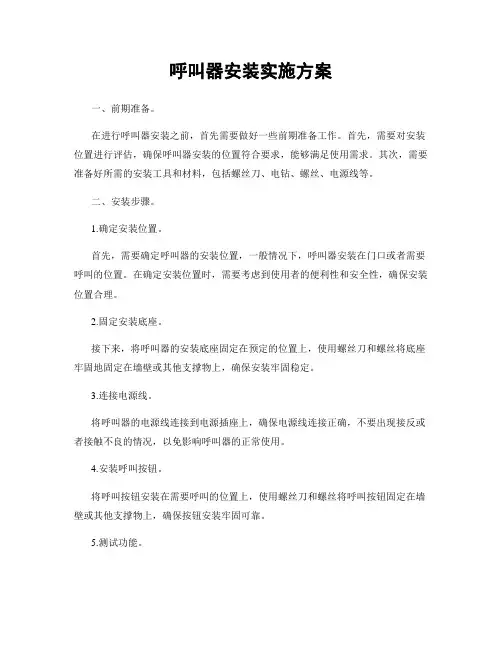

呼叫器安装实施方案
呼叫器安装实施方案一、前期准备。
在进行呼叫器安装之前，首先需要做好一些前期准备工作。
首先，需要对安装位置进行评估，确保呼叫器安装的位置符合要求，能够满足使用需求。
其次，需要准备好所需的安装工具和材料，包括螺丝刀、电钻、螺丝、电源线等。
二、安装步骤。
1.确定安装位置。
首先，需要确定呼叫器的安装位置，一般情况下，呼叫器安装在门口或者需要呼叫的位置。
在确定安装位置时，需要考虑到使用者的便利性和安全性，确保安装位置合理。
2.固定安装底座。
接下来，将呼叫器的安装底座固定在预定的位置上，使用螺丝刀和螺丝将底座牢固地固定在墙壁或其他支撑物上，确保安装牢固稳定。
3.连接电源线。
将呼叫器的电源线连接到电源插座上，确保电源线连接正确，不要出现接反或者接触不良的情况，以免影响呼叫器的正常使用。
4.安装呼叫按钮。
将呼叫按钮安装在需要呼叫的位置上，使用螺丝刀和螺丝将呼叫按钮固定在墙壁或其他支撑物上，确保按钮安装牢固可靠。
5.测试功能。
安装完成后，需要对呼叫器的功能进行测试，确保呼叫器的呼叫功能正常，能够正常工作。
在测试时，可以通过按下呼叫按钮，观察呼叫器是否正常响应，以及声音是否清晰。
6.调试设置。
最后，根据实际需求对呼叫器进行调试设置，包括音量大小、呼叫方式等，确保呼叫器的设置符合实际使用需求。
三、安装注意事项。
1.安全第一。
在安装呼叫器时，安全是最重要的考虑因素。
在安装过程中，需要注意电源线的接线是否正确，避免短路或者漏电等安全隐患。
2.避免影响美观。
在安装呼叫器时，需要注意安装位置和方式，避免影响室内装饰的美观度，尽量使安装后的呼叫器与周围环境融为一体。
3.定期检查维护。
安装完成后，需要定期对呼叫器进行检查维护，确保呼叫器的正常使用。
定期检查包括电源线是否松动、按钮是否灵敏等。
四、总结。
呼叫器的安装实施方案需要经过认真的评估和细致的操作，确保安装后的呼叫器能够正常使用，满足实际需求。
在安装过程中，需要注意安全、美观和定期检查维护，确保呼叫器的长期稳定运行。

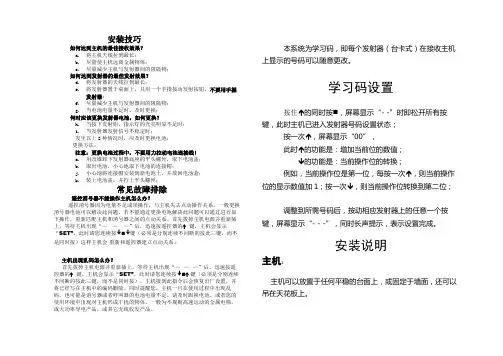

中国万兴达无线呼叫器系列产品使用说明书
安装技巧如何达到主机的最佳接收效果？a.将主机天线拉到最长；b.尽量使主机远离金属物体；c.尽量减少主机与发射器间的阻隔物；如何达到发射器的最佳发射效果？d.将发射器的天线拉到最长；e.将发射器置于桌面上，只用一个手指按动发射按钮，不要用手握发射器；f.尽量减少主机与发射器间的阻隔物；g.当电池电量不足时，及时更换；何时应该更换发射器电池，如何更换？h.当按下发射钮，指示灯的光亮明显不足时；i.当发射器发射信号不稳定时；发生以上2种情况时，应及时更换电池；更换方法：注意：更换电池过程中，不要用力拉动电池连接线！a.用改锥卸下发射器底座的平头螺丝，取下电池盖；b.取出电池，小心地取下电池的连接帽；j.小心地将连接帽安装到新电池上，并放回电池盒；k.装上电池盖，并拧上平头螺丝；常见故障排除遥控消号器不能操作主机怎么办？遥控消号器因为电量不足或误操作，与主机失去点动操作关系。
一般更换消号器电池可以解决此问题。
若不能通过更换电池解决此问题可以通过进行如下操作，重新匹配主机和消号器之间的点动关系。
首先拔掉主机电源并重新插上，等待主机出现“———”后，迅速按遥控器的↑键，主机会显示“SET”，此时请您连续按↓⏹↓键（必须是分别连续不间断的按此三键，而不是同时按）这样主机会重新和遥控器建立点动关系。
主机出现乱码怎么办？首先拔掉主机电源并重新插上，等待主机出现“———”后，迅速按遥控器的↑键，主机会显示“SET”，此时请您连续按↓⏹↑键（必须是分别连续不间断的按此三键，而不是同时按）。
主机接到此指令后会恢复出厂设置，并将已经写在主机中的编码删除。
同时提醒您，主机一旦在使用过程中出现乱码，也可能是消号器或者呼叫器的电池电量不足。
请及时跟换电池。
或者您的使用环境中出现对主机形成干扰的物体。
一般为不规则高速运动的金属电梯，或大功率导电产品，或其它无线收发产品。
本系统为学习码，即每个发射器（台卡式）在接收主机上显示的号码可以随意更改。
无线呼叫器产品说明书
《无线呼叫器SYDZ75》产品说明书一、产品说明无线呼叫器是由无线发射与接收模块、具有地址编码功能的遥控发射与接收芯片PT2262（IC1）和PT2272（U4）、非门反相器HEF4069（U3）、三态输出的8位数据锁存器74HC373（U1）、双4输入与非门74HC20（U2）及周围的电阻、按键、三极管、数码管等元件组成。
当按下发射板上不同的按键时，接收板上数码管显示的数字表示呼叫位号。
发射距离远，且不受障碍物遮挡影响。
二、工作原理1、当按下无线呼叫器发射板上的S1时，IC1第13脚变为高电平D0=1，经过编码后通过无线发射模块发出相应的数据信息。
无线呼叫器接收板上的无线接收模块收到信号后，输送给U4进行解码，并使得U4第13脚也输出高电平D0=1，经过U3反相后输出低电平给U1的D0端，于是U1的Q0=0，三极管Q1导通，驱动数码管DS1显示数字1，表示1号呼叫成功。
同时U2A第6脚输出低电平至U1第11脚（锁存允许端LE），使得U1所有的输出端数据保持不变，即再按下其它呼叫键无效。
同理按下S2～S4中的一个按键时，原理相同，只是数码管显示不同的数字而已。
2、当按下接收板上的K1时（复位），U1的三态允许控制端OE获得高电平，使得U1所有的输出端为高阻态，导致Q1～Q4全部截止，数码管全部熄灭。
3、IC1与U4的地址端A0～A5与P1连接，每一位都可以选择与高电平P2端或低电平P3端连接，但是发射板与接收板的编码必须一致。
无线呼叫器的发射板和接收板的电源BT1均为5V，若需提升发射距离，可适当提高发射板的电源电压，但最高不能超过12V。
三、发射板电路原理图..四、发射板电路元件清单五、接收板电路原理图。
河北石家庄多嘴猫无线呼叫器HY2611T系统说明书指南
目录一、概述。
1二、系统组成。
2三、基本功能。
2四、C4型系统参数。
2五、软件设置和使用。
35.1选择端口。
45.2接通电源。
45.3初始化主机。
55.4初始化接收机。
55.5设置接收机频率。
55.6设置发射机频率。
65.7设置传呼号。
65.8设置餐桌呼叫器。
65.9设置增强器内容。
75.10设置语音信息机。
75.11设置语音提示类型。
85.12删除操作。
95.13读取操作。
10六、手持呼叫器说明。
166.1外观。
166.2使用方法。
16七、安装说明。
17 目录的章节与页数有所修改，要核对校正“多嘴猫”HY2611T型餐饮无线呼叫服务系统说明书一、概述多少年来，“民以食为天”的饮食文化和理念，在时代浪潮的冲击下，正悄然的发生变化，人们在华丽、温馨的饭店享受美味佳肴的同时，更希望能感受到现代科技为他们营造的上帝般至尊的贴心服务！在灯光柔和、窃窃私语的浪漫氛围，一声“小姐”的呼叫，令人尴尬万分；在灯光闪烁、欢歌尽舞的娱乐场所，大声的呼喊，无助的手势，又令人万般无奈；包房中的私人约会、商务洽谈的尊贵客人，令服务小姐进退两难的窘境；露天的酒吧、宽敞的大厅等环境……；如何让所有的上帝享受周到及时的服务，无不牵挂着当代经理人的心思。
有了她，“多嘴猫”系列餐饮无线呼叫服务系统，您只需轻轻一按，服务员随即就会出现在您面前，让您充分体验身为上帝的尊严，享受“呼之即来”的服务，可谓是“绅士一按，不失高雅风度；佳丽一按，尽显尊贵雍容”。
“多嘴猫”系列餐饮无线呼叫服务系统，是无线通讯和计算机技术的完美结合，是一种高科技的时尚电子产品，应用于酒吧、卡拉OK、舞厅、酒店的大厅和包房等，当您的客人需要服务时，只需轻轻按下“服务”键，服务人员所带的接收机会振铃或震动，并显示相应桌号及所要求的服务，即可马上来到客人身边，让您高贵的客人充分享受一种“呼之即来”的快乐和惬意！二、系统组成：多嘴猫餐饮无线呼叫服务系统使用简单方便，不需特殊培训即可轻松操作；可靠性强，可以用增强器放大呼叫信号，覆盖范围更大；可以通过灵活的组合方式、屏幕显示和无线寻呼或语音等提示方式，快捷、方便的助您完成服务工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线呼叫器安装指南
一、观察客户店面格局，确定安装布局
1、首先要了解服务人员的站位及在服务过程中的分工布局，接收器尽量安装在服务员集中的总台或是营业厅中收集视线较容易的墙壁上。
2、如果店面是分层管理，则尽量各层均安装一台接收器，以方便每层服务员均可看到自己楼层顾客的呼叫信息。
3、面的布局直接影响接收器安装的位置和安装数量：
●直线型对称分布：一般将接收器置于各层总台或走廊墙壁上；
●曲折分散型分布：如果营业面积不大，则将接收器安装在总服务台；如营业面积
较大（大于40米的接收距离），则须考虑安装多台接收器，以便不同方向的雅间
分开管理，并随之调整服务人员的站位，达到服务的快捷性。
●兼有直线分布、曲折分布：一般在直线分布的雅间走廊墙壁上单独安装一台接收
器，而其他拐弯较多的区域，则考虑调整服务员的站位，将一台接收器置于雅间
较密的区域，而此间的服务员在看到呼叫信息后及时通知其他站位的服务员，及
时为顾客提供服务。
４、店面的营业面积直接影响接收器的安装数量：
●分层面积在100平方米以内，服务人员一般站位分布在一楼总台或总台附近的店
面，考虑只在总台安装一台接收器即可。
●分层面积在100-300平方米，服务人员分层管理，则须考虑每层各安装一台接收器。
●分层面积在300平方米以上，且东西或南北走向的距离超出40米的雅间楼层，可
根据墙体的阻碍性，考虑安装一台或多台接收器。
●分层面积在300平方米以上，但属于大厅式无隔断的营业格局，只要接收器与所
有呼叫器的直线距离不会超出60米，则安装一台接收器；如果考虑视线距离，可
以安装两台接收器，以便服务人员可以清晰地看到显示的呼叫号码。
●分层面积过大，东西南北的距离超出100米，则须考虑安装多台接收器。
二、影响接收距离的客观因素：
1 、客户装修时安装了大型的机电设备或电源总控设备，安装接收器时尽量远离干扰体。
2、客户装修时布置了大型水池或海鲜坊等，安装接收器时尽量远离湿度较大的区域。
3、客户装修时安装了大型加温设备（如燃油炉），安装接收器时尽量远离此类设备。
4、建筑物内存在过多钢筋混凝土柱，则会大大影响接收距离。
三、测试呼叫和接收的效果
1、将接收器放置在选定的位置，将接收器天线展开，成45度角指向呼叫器的方向。
根据客户需要调整数码显示的等待时长（参照说明书）
2、三个以上的呼叫器分别设置好不同号码（参照说明书设置方法），到接收距离最远的方位进行测试。
3、如果接收效果不佳或不稳定，则考虑变换接收器的位置再重新测试，直至找到最佳接收位置。
4、两人组合测试时，其中一人将不同号码的多个呼叫器按顺序各按一次，另外一人则用纸记下各号码的显示情况，选择发送信号和接收信息最稳定的呼叫器安装在距离较远的雅间或桌台上。
5、如上所述重复测试其他方位的接收效果。
四、安装步骤：
1、插上电源变压器，打开插座开关。
2、检查接收器的开机音乐是否正常。
3、将接收器安装固定在选定的位置，将接收器天线展开，成45度角指向呼叫器的方向。
4、根据客户需要调整数码显示的等待时长（参照说明书）。
5、根据客户需要调整数声音次数（参照说明书）。
6、根据客户需要将呼叫器号码调成客户认可的号码。
（如需调成特殊号码，参照说明书）
7、再次测试呼叫器的信号发送状态，查看接收情况，如无问题则将呼叫器用双面胶粘贴到客户指定的位置（桌面或墙壁上）。
注意要将呼叫器的指示灯尽量对准接收器的方向，以增强接收效果和接收的灵敏度。
8、依次安装所有的呼叫器。
9、最后再次将安装好的呼叫器重新测试一遍其接收效果。
10、指导客户如何按说明书使用。
