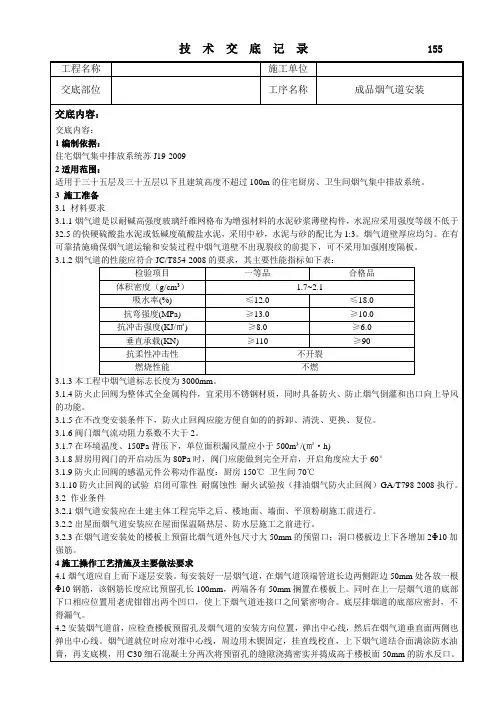

2、工艺流程见附图:
3、在安装底层第一根排风道之前,应首先按设计图纸放线定位,用C25混凝土垫层抹平找平,当混凝土强度达到设计强度的50%以后,方能进行上一层管道的安装。
4、管道安装中,二层及二层以上每层作一次承托处理,用L30X30X3的角钢内角向里将排风道承托住,座在楼板上,然后用细石混凝土浇注成八字型;每层做密封处理,在两根排风道管体结合部必须涂抹水泥砂浆,水泥砂浆用量不要放量过多,以不将水泥砂浆挤出为宜。
5、排风道固定后与楼板之间的空隙,需支吊模,然后用C25细石混凝土灌实,注意所灌混凝土不
得高于风道管口凝土不得高于风道管口,待24小时后再将木楔抽出,再安装上一层排风道。
6、排风道施工安装过程中,为防止杂物掉进管道内,管口应采取遮盖措施。
7、安装出屋面的排风道在屋面保温、防水施工前进行。
8通风道管体立完后,在室内进行装修之前,施工单位要安装导流装置,生产厂家以将倒流装置
定位点打好眼,按照图集中要求将倒流装置安装固定好,待室内装修后,再安装排气阀。
9、排风道的止逆阀安装依照建筑风口方向留置,具体安装由后期精装施工单位施工。
10、通风道安装大样图(见下图):
角钢L30X30 3 r ;
土长度为所通风道边
长加140;每层安
手装
11、待通风道安装验收合格,室内装修基本完成后,项目通知,再开始安装止逆阀。
五、质量标准
1、排风道管体主控项目:
排风道管体预制所使用的材料质量和技术性能均符合有关国家标准。
2、排风道安装主控项目
对进场的排风道成品,检查出厂合格证,当年的排风道管体检验报告。
3、排风道管体一般项目
排风道管体内外表面平整,无孔洞。 排风道管体端面平整、无飞边。
4、排风道安装一般项目:
排风道与楼板、墙壁接缝处,混凝土填实、振实,表面砂浆抹平。
项目 允许偏差(mr )i
检验方法 长度 0,-9 钢尺检查
壁厚 0,+ 4
钢尺量一端及中部,取其中较大值
端面外 r a 0, - 6 钢尺量一端及中部,取其中较大值
:
轮廓尺寸 b
0, - 4
钢尺量一端及中部,取其中较大值
截面对角线 ± 5
钢尺量两个对角线
垂直度
L/1000
拉线钢尺量(L 为排风道管体长度)
:
平整度
± 5
2m 靠尺和塞尺检查
项目 允许偏差(mm
检验方法 中心线 + 3, 0 用经纬仪进行校对 平整度 + 3, 0 用靠尺和塞尺检查 垂直度
+ 3, 0 用靠尺线坠检查 排风道与墙面距离
+ 5, 0
用钢尺检查
6、排风道外观质量检验和安装质量检查由施工单位进行自检,
六、安全文明施工及环保注意事项
1、搬运排风道时,双手兜底平抬,轻抬轻放,避免损坏,严禁操作人员在通风道上踩踏。
2、排风道运输途中,堆放高度不应大于
6层,每层之间加垫木。垫木位置在两端
在施工场内堆放排风道时,应选平坦坚实的场地,层层设垫木,高度一致,上下位置对齐,堆放
工程名称
廊坊市开发区大学里三期工
程
交底部位 烟风道安装
工程编号
排风道安装所用材料检查出厂合格证,
有效期内的检验报告。
管体两端破损,宽度不超过边长的
1/20,高不超过50mm
首层排风道基础混凝土浇筑振捣密实、 抹平。 各层排风道结合部水泥砂浆必须饱满、 填实,严禁出现漏抹,留有空隙现象。
检查数量为全部,并做好检查记录。
30cm 左右。
