三大移动运营商频段划分及图示
2G、3G、4G三大运营商频段
中国移动：GSM：上行890-909MHZ；下行935-954MHZ 频点：1-94EGSM: 上行880—890MHZ；下行925-935MHZ 频点：975—1023DCS1800: 上行1710－1720MHz，下行1805～1815MHz以及1725－1735MHz，下行1820～1830MHz 频点: 512—561以及587-6361805-1825 1710-1730TD—SCDMA ：1880 MHz～1920MHz（A频段小灵通占用（现为F频）) 2010 MHz～2025 MHz(B频段目前使用（现为A频))2300 MHz~2400 MHz （C频段补充频段（现为E频))中国联通：GSM：上行909-915MHZ，下行954—960MHZ 频点：96-125DCS1800：上行1740－1755MHz，下行1835~1850MHz 频点: 662-736WCDMA：1940MHz-1955MHz(上行）、2130MHz -2145MHz（下行），上下行各15MHz。
相邻频率间隔间隔采用5MHz时,可用频率是3个。
WCDMA频点计算公式：频点号＝频率×5 上行中心频点号:9612～9888 下行中心频点号：10562~10838中国电信：CDMA：825MHz—835MHz 870MHz-880MHz 共7个频点：37,78，119，160,201，242，283 ；其中283为基本频道，前3个EVDO频点使用，后3个CDMA2000使用；160隔离3G频段：时分双工：1880-1920MHZ ；2010-2025MHZ频分双工:上行1920-1980MHZ ;下行2110-2170MHZ补充频段:频分双工：1755 MHz～1785 MHz；1850 MHz~1880 MHz;时分双工：2300 MHz～2400 MHz卫星移动通信系统工作频段:1980－2010MHz／2170－2200MHzWLAN：2400-2483.5MHZ商用频段：TD—SCDMA 1880 MHz～1920MHz 2010 MHz～2025 MHz2300 MHz～2400 MHzWCDMA 1940-1955 MHz～2130-2145 MHzCDMA2000 1920—1935 MHz～2110-2125 MHzCDMA800MHz 系统被分配的工作频率为：820MHz-835MHz 865MHz—880MHz实际工作频率为：即10MHz 频率带宽，上下行频率间隔为45MHz。
国内移动通信频谱分布图
国内移动通信频谱分布图：
三大运营商频谱分配情况说明
TDD
FDD
国内无线频谱分析
4G频段分配表
下一代通信系统频率
前不久,国家无线电监测中心与全球移动通信系统协会GSMA共同发布了关于未来宽带移动通信与频谱高效利用的合作研究报告;报告显示,我国下一代移动网络将继续以6GHz以下相关频谱为主,包括现有2G/3G频谱的重耕、在中华人民共和国无线电频率划分规定中通过脚注标记给移动通信系统的频谱,比如3400-3600MHz、以及WRC-15上为移动通信系统新划分/规划的频谱,目前中国支持的主要有三段：3300-3400 MHz,4400-4500 MHz,4800-4990 MHz;在此基础上,下一代移动网络还将可能使用6GHz以上频谱资源,目前主要面向
6-100GHz;结合中国的频率划分、规划、分配和使用情况,报告在6-100GHz提出了十余段值得研究的频率,如下图所示;
电磁波及无线电波段划分
中华人民共和国无线电频率划分图高清大图,下载到电脑上看。

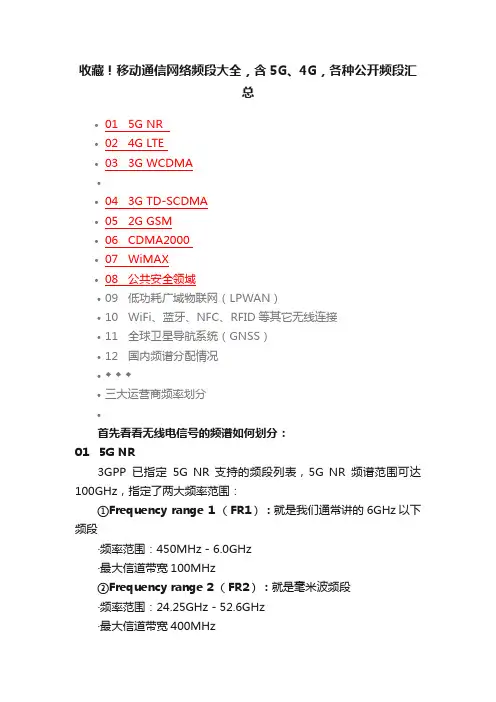

收藏！移动通信网络频段大全，含5G、4G，各种公开频段汇总
收藏！移动通信网络频段大全，含5G、4G，各种公开频段汇总•01 5G NR•02 4G LTE•03 3G WCDMA••04 3G TD-SCDMA•05 2G GSM•06 CDMA2000•07 WiMAX•08 公共安全领域•09 低功耗广域物联网（LPWAN）•10 WiFi、蓝牙、NFC、RFID等其它无线连接•11 全球卫星导航系统（GNSS）•12 国内频谱分配情况•◆◆◆•三大运营商频率划分•首先看看无线电信号的频谱如何划分：01 5G NR3GPP已指定5G NR 支持的频段列表，5G NR频谱范围可达100GHz，指定了两大频率范围：①Frequency range 1 （FR1）：就是我们通常讲的6GHz以下频段·频率范围：450MHz - 6.0GHz·最大信道带宽100MHz②Frequency range 2 （FR2）：就是毫米波频段·频率范围：24.25GHz - 52.6GHz·最大信道带宽400MHz5G NR支持16CC载波聚合。
由于5G NR定义了灵活的子载波间隔，不同的子载波间隔对应不同的频率范围，具体如下：5G NR频段分为：FDD、TDD、SUL和SDL。
SUL和SDL为辅助频段（Supplementary Bands），分别代表上行和下行。
与LTE不同，5G NR频段号标识以“n”开头，比如LTE的B20（Band 20），5G NR称为n20。
目前3GPP已指定的5G NR频段具体如下：FR1 (450 MHz–6000MHz)：FR2：如上图所示，5G NR包含了部分LTE 频段，也新增了一些频段。
目前，全球最有可能优先部署的5G频段为n77、n78、n79、n257、n258和n260，就是3.3GHz-4.2GHz、4.4GHz-5.0GHz和毫米波频段26GHz/28GHz/39GHz。
全球各地5G频谱分配情况如何呢？•1）北美2016年7月14日，FCC投票决定通过分配24GHz以上5G频谱，成为世界上第一个为5G网络分配可用频谱的国家。
三大运营商2G-5G频率分配表
三大运营商2G-5G频率分配表2018年12月6日，工信部公布了运营商5G试验频率。
同时也对三大运营商2G/3G/4G频率（见表一）做了适当调整。
中国移动、中国联通和中国电信三大运营商的2G/3G/4G/5G频率分配情况如下（根据网络搜集整理）：表一，中国移动、中国联通和中国电信原2G/3G/4G频率表：表二，调整后中国移动、中国联通和中国电信2G/3G/4G/5G频率表：说明：1、2018年4月3日，工信部向中国移动发放FDD运营牌照，允许中国移动在892-904/937-949MHz频段开展FDD业务。
同时工信部对中国移动的FDD业务的应用范围做了限定，仅限在县及县以下区域开展，城市区域仅开展NB-IoT业务。
同时，工信部要求中国移动加快进行900MHz频段的腾退工作，并将腾退904-909/949-954MHz的2×5MHz频率资源分配至中国联通，用于加大支持中国联通4G网络和蜂窝物联网的发展。
2、2018年12月6日，三大运营商已经获得全国范围5G中低频段试验频率使用许可。
具体频谱划分如下：中国电信获得3400MHz-3500MHz共100MHz带宽的5G试验频率资源；中国联通获得3500MHz-3600MHz共100MHz带宽的5G试验频率资源；中国移动获得2515MHz-2675MHz、4800MHz-4900MHz频段的5G试验频率资源，其中2515-2575MHz、2635-2675MHz和4800-4900MHz频段为新增频段，2575-2635MHz频段为重耕中国移动现有的TD-LTE（4G）频段。
3、联通集团表示将于2019年3月31日前，在全国范围内逐步停止使用2555-2575MHz频率，该频率由工信部收回（已由工信部划拨给中国移动5G试验频率）。
4、中国电信表示将于2019年3月31日前，在全国范围内逐步停止使用2635-2655MHz频率，该频率由工信部收回（已由工信部划拨给中国移动5G试验频率）。
中国三大运营商4G频段划分最终版
中国电信
频 上行/下行：825-840/870－885 上行/下行：1920-1940/2110-2130 (EARFCN=100)(B1,0-199) 上行/下行：2370-2390 (B40,39350-39549) 2635-2655 (B41,41040-41239) 上行/下行：1765-1780/1860-1875 (EARFCN=1825)(B3,1750-1899) 段 带宽 15 20 90 40 15 合计 带宽
中国移动
系 统 GSM900（FDD) 2G EGSM900（FDD) GSM1800M（FDD) 3G TD-SCDMA(TDD)
4G
TD-LTE（TDD)
中国联通
系 统 GSM900（FDD） 2G 3G GSM1800（FDD） WCDMA （FDD） TD-LTE（TDD） 4G LTE-FDD（FDD） LTE-F909-915/954-960 上行/下行：1735-1755/1830－1850(B3,1450-1650) 上行/下行：1940-1955/2130-2145 (B1,200-349) 2300-2320 (B40,38650-38849) 2555-2575 (B41,40240-40439) 上行/下行：1955-1980/2145-2170(B1,350-588) 上行/下行：1755-1765/1850-1860(B3,1650-1750) 段 带宽 6 20 15 40 25 10 116 合计 带宽
备
注
此频段未取得工信部授权，中国移动违 规大规模使用 F频段原分配为TD-SCDMA 现已被用于TD-LTE 已发正式商用牌照，大规模建设
备
注
发现目前联通已经在1800频段部署 LTE，1840~1850与1850~1860组成一个 20M的LTE 已发正式商用牌照，试点建设 已发试商用牌照，规模建设 现网与1840~1850组成20M FDD LTE (EARFCN=1650)
三大运营商2G3G4G频率分配和网络制式
大家在购买手机，特别是4G手机的时候，一定要看这款手机支持的频段，比如这次上市的iPhone6，在官网资料里面就会注明该款手机所支持的频段，如下图红色矩形框所示：
上面写了支持FDD-LTE（频段1，2，3,4,5,7,8,13,17,18,19,20,25,26,28,29），而联通和电信的FDD-LTE频段恰恰是频段3，故这就说明这款手机是支持联通和电信的FDD-LTE 4G网络的。
对于4G网络，目前4G网络（LTE）分为TDD和FDD两种模式，这两种模式支持的频段是不一样的，他们是这样划分的。
FDD-LTE：
TDD-LTE：
通过以上图片不难对比看出
中国移动TD-LTE：支持频段38、39、40
中国联通TD-LTE：支持频段40、41
中国电信TD-LBiblioteka E：支持频段40、41中国联通FDD-LTE：支持频段3
经过二十多年长期的发展，我国的通信业逐渐形成了2G/3G/4G并存的局面，手机通讯信号传输都是通过一定频率传输的，而三大运营商所拥有的频率和网络制式不尽相同，这就造成同一部手机在三大运营商之间可能不通用，我们常常会碰到在联通或者移动买的手机，插上电信的卡无法使用，就是这种情况，为了帮大家全面了解三大运营商所拥有的频段和网络制式，通过下图您就能一目了然了：
另外由于CDMA的特殊性，一般的手机厂商会单独推出CDMA版本的手机，这种手机只能在中国电信的网络下使用，无法在中国移动和中国联通的网络下使用。
PS：什么叫CSFB。由于4G网络是纯数据网络，只能用来上网，如果是进行语音通话，在目前VOLTE还没有全面部署的情况下，一般是采用的CSFB方案，CSFB是LTE终端通过电路域使用语音业务的一种方案，终端平时驻留在LTE网络，使用LTE数据业务，当发起语音呼叫或者接收语音呼叫的时候，终端回落到2G/3G电路域进行语音呼叫，结束后再返回LTE。
最新2G、3G、4G三大运营商频段
精品资料2G、3G、4G三大运营商频段........................................中国移动：GSM：上行890-909MHZ；下行935-954MHZ 频点： 1-94EGSM：上行880-890MHZ；下行925-935MHZ 频点： 975-1023DCS1800：上行1710－1720MHz，下行1805～1815MHz以及1725－1735MHz，下行1820～1830MHz 频点： 512-561以及587-6361805-1825 1710-1730TD-SCDMA ： 1880 MHz～1920MHz（A频段小灵通占用(现为F频)）2010 MHz～2025 MHz（B频段目前使用（现为A频））2300 MHz～2400 MHz （C频段补充频段（现为E频））中国联通：GSM：上行909-915MHZ，下行954-960MHZ 频点： 96-125DCS1800：上行1740－1755MHz，下行1835～1850MHz 频点： 662-736WCDMA： 1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。
相邻频率间隔间隔采用5MHz时，可用频率是3个。
WCDMA频点计算公式：频点号＝频率×5 上行中心频点号：9612～9888 下行中心频点号：10562～10838中国电信：CDMA： 825MHz-835MHz 870MHz-880MHz 共7个频点：37，78，119，160，201，242，283 ；其中283为基本频道，前3个EVDO频点使用，后3个CDMA2000使用；160隔离3G频段：时分双工：1880-1920MHZ ; 2010-2025MHZ频分双工：上行1920-1980MHZ ;下行2110-2170MHZ补充频段：频分双工：1755 MHz～1785 MHz；1850 MHz～1880 MHz；时分双工：2300 MHz～2400 MHz卫星移动通信系统工作频段：1980－2010MHz／2170－2200MHzWLAN： 2400-2483.5MHZ商用频段：TD-SCDMA 1880 MHz～1920MHz 2010 MHz～2025 MHz2300 MHz～2400 MHzWCDMA 1940-1955 MHz～2130-2145 MHzCDMA2000 1920-1935 MHz～2110-2125 MHzCDMA800MHz 系统被分配的工作频率为：820MHz-835MHz 865MHz-880MHz实际工作频率为：即 10MHz 频率带宽，上下行频率间隔为 45MHz。
移动通信系统频点划分和频率规划
移动通信系统频点划分一、GSM900（上下行差45MHz）说明：GSM频率在890M~915M（上行），935M~960M（下行），频点为0~124，其中95为临界频点。
分配给移动公司的890M~909M，分配给联通公司的为909M～915M。
其中对应移动的频点为0～94，联通的频点为96～124。
E-GSM说明：GSM频率在880M~890M（上行），925M~935M（下行），频点为975~1024，其中1024为临界频点。
分配给移动公司的885M~890M，未分配给联通公司。
其中对应移动的频点为1000～1023。
二、GSM1800（上下行差95MHz）说明：GSM频率在1710M~1785M（上行），1805M~1880M（下行），频点为512~886。
分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点（其中1730-1735MHz/1825-1830MHz是07年信息产业部新批），而上海、广东、北京特殊分配了1720M~1725M（据集团公司技术部2006年2月通信资源管理信息）。
广西移动全网可使用的频点范围为512～562、586～636共100个频点，分配给联通公司的为1745M~1755M。
（其中一些地市1735M-1745M已经被联通占用）1、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址(TDMA)方式，分为8个时隙，既8个信道(全速率)，如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。
2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1(n)=890.2MHz+(n-1)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+45MHz(基站发，移动台收)；n∈[1，124]GSMl800MHz频段为：f1(n)=1710.2MHz+(n-512)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+95MHz(基站发，移动台收)；n∈[512，885]其中：f1(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号(ARFCN)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三大移动运营商频段划分及图示
●中国移动
➢GSM900 上行/下行：890-909MHz/935-954MHz
➢EGSM900 上行/下行：885-890MHz/930-935MHz (中国铁通GSM-R：885-889/930-934)
➢GSM1800M 上行/下行：1710-1720MHz/1805-1815MHz
➢3G TDD 1880-1900MHz 、2010-2025MHz
➢4G TD-LTE 1880 -1900 MHz、2320-2370 MHz、2575-2635 MHz
●中国联通
➢GSM900 上行/下行：909-915MHz/954-960MHz
➢GSM1800 上行/下行：1740-1755MHz/1835－1850MHz
➢3G FDD 上行/下行：1940-1955MHz/2130-2145MHz
➢TD-LTE 2300-2320 MHz、2555-2575 MHz
➢FDD-LTE 1755-1765MHz 1850-1860MHz
FDD-LTE实际使用1745-1765MHz 1840-1860MHz
●中国电信
➢CDMA800 上行/下行：825-835MHz/870－880MHz
➢3G FDD 上行/下行：1920-1935MHz/2110-2125MHz
➢TD-LTE 2370-2390 MHz、2635-2655 MHz
➢FDD-LTE 1765-1780MHz 1860-1875MHz
图1 GSM900和CDMA800频段划分
●中国移动
➢GSM900 上行/下行：890-909MHz/935-954MHz
➢EGSM900 上行/下行：885-890MHz/930-935MHz (中国铁通GSM-R：885-889/930-934) ●中国联通
➢GSM900 上行/下行：909-915MHz/954-960MHz
➢GSM1800 上行/下行：1740-1755MHz/1835－1850MHz
●中国电信
➢CDMA800 上行/下行：825-835MHz/870－880MHz
图2 GSM1800M频段划分（红色字体所示为4G频段）●中国移动
➢GSM1800M 上行/下行：1710-1720MHz/1805-1815MHz
●中国联通
➢GSM1800 上行/下行：1740-1755MHz/1835－1850MHz
图3 3G频段划分（红色字体所示为4G频段）
●中国移动：3G TDD 1880-1900MHz 、2010-2025MHz
●中国联通：3G FDD 上行/下行：1940-1955MHz/2130-2145MHz
●中国电信：3G FDD 上行/下行：1920-1935MHz/2110-2125MHz
（a）TD-LTE
（b）FDD-LTE
图4 4G频段的划分（蓝色和红色子图所示）●中国移动
4G TD-LTE 1880 -1900 MHz、2320-2370 MHz、2575-2635 MHz
●中国联通
FDD-LTE 1755-1765MHz 1850-1860MHz
FDD-LTE实际使用1745-1765MHz 1840-1860MHz
●中国电信
TD-LTE 2370-2390 MHz、2635-2655 MHz
FDD-LTE 1765-1780MHz 1860-1875MHz。
