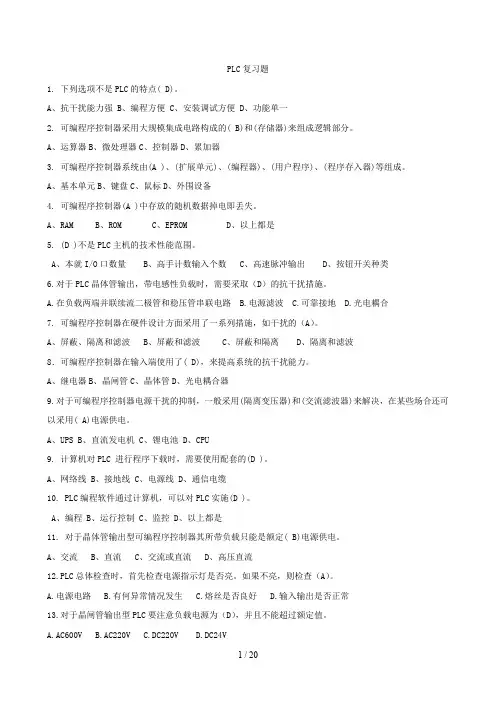

维修电工PLC复习题
PLC复习题1. 下列选项不是PLC的特点( D)。
A、抗干扰能力强B、编程方便C、安装调试方便D、功能单一2. 可编程序控制器采用大规模集成电路构成的( B)和(存储器)来组成逻辑部分。
A、运算器B、微处理器C、控制器D、累加器3. 可编程序控制器系统由(A )、(扩展单元)、(编程器)、(用户程序)、(程序存入器)等组成。
A、基本单元B、键盘C、鼠标D、外围设备4. 可编程序控制器(A )中存放的随机数据掉电即丢失。
A、RAMB、ROMC、EPROMD、以上都是5. (D )不是PLC主机的技术性能范围。
A、本就I/O口数量B、高手计数输入个数C、高速脉冲输出D、按钮开关种类6.对于PLC晶体管输出，带电感性负载时，需要采取（D）的抗干扰措施。
A.在负载两端并联续流二极管和稳压管串联电路B.电源滤波C.可靠接地D.光电耦合7. 可编程序控制器在硬件设计方面采用了一系列措施，如干扰的（A）。
A、屏蔽、隔离和滤波B、屏蔽和滤波C、屏蔽和隔离D、隔离和滤波8．可编程序控制器在输入端使用了( D)，来提高系统的抗干扰能力。
A、继电器B、晶闸管C、晶体管D、光电耦合器9.对于可编程序控制器电源干扰的抑制，一般采用(隔离变压器)和(交流滤波器)来解决，在某些场合还可以采用( A)电源供电。
A、UPSB、直流发电机C、锂电池D、CPU9. 计算机对PLC 进行程序下载时，需要使用配套的(D )。
A、网络线B、接地线C、电源线D、通信电缆10. PLC编程软件通过计算机，可以对PLC实施(D )。
A、编程B、运行控制C、监控D、以上都是11. 对于晶体管输出型可编程序控制器其所带负载只能是额定( B)电源供电。
A、交流B、直流C、交流或直流D、高压直流12.PLC总体检查时，首先检查电源指示灯是否亮。
如果不亮，则检查（A）。
A.电源电路B.有何异常情况发生C.熔丝是否良好D.输入输出是否正常13.对于晶闸管输出型PLC要注意负载电源为（D），并且不能超过额定值。
A.AC600VB.AC220VC.DC220VD.DC24V14．FX2N 可编程序控制器DC 输入型，可以直接接入(C )信号。
A、AC 24VB、4~20mA 电流C、DC 24VD、DC 0~5V 电压15．FX2N-20MT 可编程序控制器表示( C)类型。
A、继电器输出B、晶闸管输出C、晶体管输出D、单结晶体管输出16．PLC 外部环境检查时，当温度过大时应考虑装(C )。
A、风扇B、加热器C、空调D、除尘器17、PLC的组成部分不包括（C）A、CPUB、存储器C、外部传感器D、I/O口18.为避免程序和( D)丢失，可编程序控制器装有锂电池，当锂电池电压降至相应的信号灯亮时，要及时更换电池。
A、地址B、序号C、指令D、数据19.(B )是PLC主机的技术性能范围。
A、光电传感器B、数据存储区C、温度传感器D、行程开关20.可编程序控制器采用大规模集成电路构成的微处理器和(C )来组成逻辑部分。
A、运算器B、控制器C、存储器D、累加器21.用PLC控制可节省大量继电器接触器控制电路中的（D）A、交流接触器B、熔断器C、开关D、时间继电器和中间继电器22.（D）是PLC主机的技术性能范围A、行程开关B、光电传感器C、温度传感器D、内部标志位23．可编程序控制器由(A )组成。
A、输入部分、逻辑部分和输出部分B、输入部分和逻辑部分C、输入部分和输出部分D、逻辑部分和输出部分24．可编程序控制器采用了一系列可靠性设计，如(C)、（掉电保护）、（故障诊断）和（信息保护及恢）等。
A、简单设计B、简化设计C、冗余设计D、功能设计25. 可编程序控制器的特点是(D)。
A、不需要大量的活动部件和电子元件，接线大大减少，维修简单，性能可靠B、统计运算、计时、技术采用了一系列可靠性设计C、数字运算、计时编程简单，操作方便，维修容易，不易发生操作失误D、以上都是26. FX系列可编程序控制器定时器用(C )表示。
A、XB、YC、TD、C27.FX2N系列可编程序控制器计数器用(D )表示。
A、XB、YC、TD、C28.FX2N系列可编程序控制器输出继电器用( B)表示。
A、XB、YC、TD、C29.FX2N系列可编程序控制器输入继电器用( A)表示。
A、XB、YC、TD、C30.可编程控制器通过编程可灵活的改变（D），实现改变常规电气控制电路的目的。
A、主电路B、硬接线C、控制电路D、控制程序31．FX2N 系列可编程序控制器输入隔离采用的形式是(C )。
A、变压器B、电容器C、光电耦合器D、发光二极管32. 可编程序控制器(D)使用锂电池作为后备电池。
A、EEPROMB、ROMC、RAMD、以上都是33. 可编程序控制器在STOP模式下，执行（D）。
A.输出采样B.输入采样C.输出刷新D.以上都是34.可编程序控制器在STOP模式下，不执行（C）。
A、输出采样B、输入采样C、用户程序D、输出刷新35.可编程控制器停止时，（B）阶段停止执行A、程序执行B、存储器刷新C、传感器采样D、输入采样36.PLC(D)阶段把逻辑解读的结果，通过输出部件输出给现场的受控元件。
A、输出采样B、输入采样C、程序执行D、输出刷新37. PLC ( D)阶段根据读入的输入信号状态，解读用户程序逻辑，按用户逻辑得到正确的输出。
A、输出采样B、输入采样C、程序执行D、输出刷新38. FX2N可编程序控制器DC 24V 输出电源，可以为（C）供电。
A、电磁阀B、交流接触器C、负载D、光电传感器39．继电器接触器控制电路中的时间继电器，在PLC 控制中可以用(A )替代。
A、TB、CC、SD、M40. FX2N可编程序控制器（B）输出反应速度比较快A.继电器型B.晶体管和晶闸管型 /C.晶体管和继电器型D.继电器和晶闸管型41. FX-40ER 可编程序控制器中的E表示（D）。
A.基本单元B.扩展单元C.单元类型D.输出类型42. FX2n-40MR可编程序控制器中M表示(A)。
A、基本单元B、扩展单元C、单元类型D、输出类型43. FX2n-20MR可编程序控制器表示（A）类型。
A、继电器输出B、晶闸管输出C、晶体管输出D、单结晶体管输出44. FX2N系列可编程序控制器中回路并联连接用 ( D)指令。
A、ANDB、ANIC、ANBD、ORB45.FX2N 系列可编程序控制器并联常闭点用(D )指令。
A、LDB、LDIC、ORD、ORI46. FX2N系列可编程序控制器输入常开点用(A )指令。
A、LDB、LDIC、ORD、ORI47.FX2N系列可编程序控制器常开触点的串联用(A )指令。
A、AND /B、ANIC、ANBD、ORB48.在FX2n PLC中，M8000线圈用户可以使用(D)次。
A、3B、2C、1D、049．PLC编程时，子程序可以有（A）个。
A.无限B.三C. 二D.一50．PLC 控制程序，由(C )部分构成。
A、一B、二C、三D、无限51.PLC编程时，主程序可以有（A）个A、一B、二C、三D、无限52. 在一个程序中，同一地址号的线圈（A）次输出，且继电器线圈不能串联只能并联。
A.能有一B.只能有二C.只能有三D.无限53. PLC 的辅助继电器、定时器、计数器、输入和输出继电器的触点可使用( D)次。
A、一B、二C、三D、无限54．PLC梯形图编程时，右端输出继电器的线圈能并联（B）个。
A.一B.不限C.0D.二55、PLC梯形图编程时，输出继电器的线圈并联在（B）A、左侧B、右侧C、中间D、不限55. (B )是可编程序控制器使用较广的编程方式。
A、功能表图B、梯形图C、位置图D、逻辑图56.可编程序控制器的梯形图规定串联和并联的触点数是(B )。
A、有限的B、无限的C、最多8个D、最多16个57．FX2N 系列可编程序控制器梯形图规定串联和并联的触点数是( B)。
A、有限的B、无限的C、最多4 个D、最多7 个58.对于简单的PLC梯形图设计时，一般采用（B）。
A.子程序B.顺序控制设计法C.经验法D.中断程序59．对于复杂的PLC 梯形图设计时，一般采用(B )。
A、经验法B、顺序控制设计法C、子程序D、中断程序60.PLC程序检查包括（B）。
A.语法检查、线路检查、其它检查B.代码检查、语法检查C.控制线路检查、语法检查D.主回路检查、语法检查61．在FX2N PLC 中，T200 的定时精度为(B )。
A、1msB、10msC、100msD、1s62.在FX2n PLC中，T0的定时精度为(B)。
A、10msB、100msC、1sD、1ms62．三菱GX Developer PLC 编程软件可以对(D )PLC 进行编程。
A、A 系列B、Q 系列C、FX 系列D、以上都可以63．可编程序控制器的接地线截面一般大于(C )。
A、1mm2B、1.5mm2C、2mm2D、2.5mm264、FX2N 可编程序控制器继电器输出型，不可以（A）A、输出高速脉冲B、直接驱动交流指示灯C、驱动额定电流下的交流负载D、驱动额定电流下的直流负载65、在FX2N/PLC中，（D）是积算定时器。
A、T0B、T100C、T245D、T25566、FX编程器的显示内容包括（地址）、（数据）、（D）、（指令执行）情况和（系统）工作状态。
A、程序B、参数C、工作方式D、位移储存器67.将程序写入可编程序控制器时，首先将存储器清零，然后按操作说明写入(B )，结束时用结束指令。
A、地址B、程序C、指令D、序号68.可编程序控制器采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、(D )和算术运算等操A、控制运算、计数B、统计运算、计时、计数C、数字运算、计时D、顺序控制、计时、计数69.对于小型开关量PLC梯形图程序，一般只有(D)。
A、初始化程序B、子程序C、中断程序D、主程序70.各种型号PLC的编程软件是(C)。
A、用户自编的B、自带的C、不通用的D、通用的71检查电流电压波动范围对否在PLC系统允许的范围内。
否则要加(B)。
A、直流稳压器B、交流稳压器C、UPS电源D、交流调压器72.FX2N系列可编程控制器光电耦合器有效输入电平形式是（B）。
A、高电平B、低电平C、高电平或低电平D、以上都是73.可编程控制器在RUN模式下，执行顺序是（A）。
A、输入采样——执行用户程序——输出刷新B、执行用户程序——输入采样——输出刷新C、输入采样——输出刷新——执行用户程序D、以上都不对74、PLC 通电前的检查，首先确认输入电源电压和相序。
( )【答案】×【答案】√74、PLC 不能应用于过程控制。
( )【答案】×75、FX2N 系列可编程序控制器辅助继电器用M 表示。
维修电工PLC复习题
PLC复习题1. 下列选项不是PLC的特点( D)。
A、抗干扰能力强B、编程方便C、安装调试方便D、功能单一2. 可编程序控制器采用大规模集成电路构成的( B)和(存储器)来组成逻辑部分。
A、运算器B、微处理器C、控制器D、累加器3. 可编程序控制器系统由(A )、(扩展单元)、(编程器)、(用户程序)、(程序存入器)等组成。
A、基本单元B、键盘C、鼠标D、外围设备4. 可编程序控制器(A )中存放的随机数据掉电即丢失。
A、RAMB、ROMC、EPROMD、以上都是5. (D )不是PLC主机的技术性能范围。
A、本就I/O口数量B、高手计数输入个数C、高速脉冲输出D、按钮开关种类6.对于PLC晶体管输出，带电感性负载时，需要采取（D）的抗干扰措施。
A.在负载两端并联续流二极管和稳压管串联电路B.电源滤波C.可靠接地D.光电耦合7. 可编程序控制器在硬件设计方面采用了一系列措施，如干扰的（A）。
A、屏蔽、隔离和滤波B、屏蔽和滤波C、屏蔽和隔离D、隔离和滤波8．可编程序控制器在输入端使用了( D)，来提高系统的抗干扰能力。
A、继电器B、晶闸管C、晶体管D、光电耦合器9.对于可编程序控制器电源干扰的抑制，一般采用(隔离变压器)和(交流滤波器)来解决，在某些场合还可以采用( A)电源供电。
A、UPSB、直流发电机C、锂电池D、CPU9. 计算机对PLC 进行程序下载时，需要使用配套的(D )。
A、网络线B、接地线C、电源线D、通信电缆10. PLC编程软件通过计算机，可以对PLC实施(D )。
A、编程B、运行控制C、监控D、以上都是11. 对于晶体管输出型可编程序控制器其所带负载只能是额定( B)电源供电。
A、交流B、直流C、交流或直流D、高压直流12.PLC总体检查时，首先检查电源指示灯是否亮。
如果不亮，则检查（A）。
A.电源电路B.有何异常情况发生C.熔丝是否良好D.输入输出是否正常13.对于晶闸管输出型PLC要注意负载电源为（D），并且不能超过额定值。
维修电工四级试题plc及答案
维修电工四级试题plc及答案一、题目简介本文将介绍维修电工四级试题中关于PLC（可编程逻辑控制器）的相关问题及答案。
我们将从PLC的基本原理、PLC的编程与维修、PLC的应用等方面进行论述，以帮助读者更好地理解和掌握PLC相关知识。
二、PLC的基本原理1. PLC是什么？简要解释其基本原理。
答：PLC即可编程逻辑控制器，是一种用于工业自动化控制的电子计算机。
其基本原理是通过接收输入信号，经过内部逻辑运算后产生相应的输出信号，实现对工业过程的控制与调节。
2. PLC系统的基本组成部分有哪些？答：PLC系统主要由输入/输出模块、中央处理器（CPU）、存储器和编程器等组成。
输入/输出模块负责采集与输出控制信号，CPU进行逻辑运算和控制，存储器用于存储程序和数据，编程器用于编写和修改程序。
三、PLC的编程与维修1. 请介绍PLC编程的基本步骤。
答：PLC编程的基本步骤包括：1）了解控制要求：根据实际需求，明确控制任务和要求。
2）制定控制方案：确定输入/输出设备、信号传输方式和逻辑关系等。
3）编写PLC程序：使用相应的编程软件编写逻辑控制程序。
4）上载程序：将编写好的程序上传至PLC中。
5）调试与测试：对程序进行调试和测试，确保其功能正常。
2. PLC出现故障时如何进行维修？答：PLC故障维修的一般步骤如下：1）故障现象分析：仔细观察和记录故障现象，查明故障的具体表现。
2）故障排除：根据观察到的故障现象，分析可能的原因，并逐一排除。
3）设备检测：对PLC系统的各个部分进行检测，确认是否存在其他问题。
4）替换元件：如果发现元件损坏，需要及时更换故障元件。
5）测试与验证：进行功能测试和验证，确保故障已得到完全修复。
四、PLC的应用领域1. PLC在工业自动化中的应用有哪些？答：PLC广泛应用于工业自动化领域，包括但不限于以下几个方面：1）生产线控制：PLC可用于对生产线进行自动化控制和调度，提高生产效率和质量。
维修电工高级PLC理论复习题
维修电工高级PLC理论复习题一、选择题1.可编程序控制器自检结果首先反映在各单元面板上的（）上。
A.七段码指示灯B.LED指示灯C.信号灯D.指针 B2.更换电池前，从电池支架上取下旧电池，装上新电池，从取下旧电池到装上新电池的时间要短，一般不允许超过（）min。
A.3B.5C.10D.15 A3.正常时，每个端口所对的指示灯随该端口（）A. 有输入而亮或熄B.无输入而亮或熄C.有无输入而亮或熄 D。
有无输出均亮 C4.（）回路的管线尽量避免与可编程控制器输出》输入回路平行且线路不在同一根光线内。
A.弱供电 B.强供电 C。
控制 D.照明 B5.根据如图3-21所示主轴控制梯形图，下列指令正确的是（）。
A. AND 13B. LD 13C. ANI 13D.LDI 13 C6.根据如图3-21所示主轴控制梯形图，下列指令正确的是（）。
A.LD 01B. LDI 01C. OR 01D. AND 01 A7.根据如图3-21所示主轴控制梯形图，下列指令正确的是（）。
A.ORI 31B. LD 31C.LDI 31D. OR 31 D8. 根据如图3-22所示滑台向前控制梯形图，下列指令正确的是（）。
A.ROI 33B. OR 33C. AND 33D. ANI 33 D9. 根据如图3-23所示滑台向后控制梯形图，下列指令正确的是（）。
A.LD 07B.AND 07C. ANI 07D. LDI 07 C10. 根据如图3-23所示滑台向后控制梯形图，下列指令正确的是（）。
A.ANI 100B.AND 100C. ORI 100D. OR 100 D11. 根据如图3-24所示工件松开控制梯形图，下列指令正确的是（）。
A.LD 100B. AND 100C. OR 100D. ORI 100 C12.根据如图3-25所示加工完成控制梯形图，下列指令正确的是（）。
A.ANI 100B. AND 100C. OE 100D. ORI 100 C13. 根据如图3-25所示加工完成控制梯形图，下列指令正确的是（）。
维修电工技师考试题库PLC
维修电工技师考试题库P L CSANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#维修电工技师考试题库——PLC考核一单项选择（30分）共150题1．PLC是在什么控制系统基础上发展起来的A. 继电控制系统B.单片机C.工业电脑D。
机器人正确答案：A2.一般而言PLC的I/O点数要冗余多少A．10% B。
5% C。
15% D。
20% 正确答案：A设计规范中RS232通讯的距离是多少A． 1300M B。
200M C。
30M D。
15M 正确答案：D4．PLC的RS485专用通讯模块的通讯距离呢A．1300M B。
200M C。
500M D。
15M 正确答案：C5.工业中控制电压一般是多少伏A． 24V B。
36V C。
110V D。
220V 正确答案：A6.工业中控制电压一般是直流还是交流A．交流B，直流C。
混合式D。
交变电压正确答案：B7.请写出电磁兼容性英文缩写.正确答案：B8.在PLC自控系统中对于温度控制可用什么扩展模块－4AD －4DA －3A 正确答案：C9.三菱FX系列PLC普通输入点输入响应时间大约是多少msA 100 ms ，B。
10ms C。
15 ms D。
30 ms 正确答案：B系列最多可以有多少个点的PLCA．30 B。
128 C 256 D。
1000 正确答案：A系列最多能扩展到多少个点A．30 B。
128 C 256 D。
1000 正确答案：B12．FX2N系列最多能扩展到多少个点A．30 B。
128 C 256 D。
1000 正确答案：C的脉冲输出周期是多少A． 5秒，B。
13秒C。
10秒D。
1秒正确答案：D的脉冲的占空比是多少A． 50% B。
100% C。
40% D。
60% 正确答案：A15. PLC外部接点坏了以后换到另外一个好的点上后然后要用软件中的哪个菜单进行操作A. 寻找B.替换C.指令寻找正确答案：B电池电压降低至下限应怎么处理:A. 没关系B.及时更换电池C.拆下电池不管正确答案：B17.十六进制的1F转变为十进制是多少A．3118.工业级模拟量哪一种更容易受干扰.A． uA级B。
维修电工高级工plc试题及答案
维修电工高级工plc试题及答案维修电工高级工 PLC 试题及答案第一部分：理论试题1. PLC 是什么意思？它在工业控制中的作用是什么？答：PLC 是可编程逻辑控制器（Programmable Logic Controller）的缩写，它在工业控制中的作用是负责控制和监视各种自动化设备及生产过程。
2. 请解释以下 PLC 术语：a) 输入（Input）b) 输出（Output）c) 内部（Internal）d) 转接（Latch）e) 触发（Trigger）3. 列举常见的 PLC 输入/输出设备。
4. 在 PLC 编程中，什么是位（Bit）和字（Word）？5. 什么是 Ladder Diagram？请举一个例子进行说明。
6. PLC 与传统继电器控制的区别是什么？7. 什么是 PLC 的存储器类型？简要描述每种类型的作用和特点。
8. 在PLC 程序开发中，描述如何进行输入/输出的配置和变量声明。
9. 什么是 HMI？它在 PLC 控制系统中的作用是什么？10. 描述一个简单的 PLC 控制循环。
第二部分：实践试题1. 请根据以下要求，在 Ladder Diagram 中完成一个 PLC 程序：输入：I0-0、I0-1、I0-2输出：Q0-0、Q0-1要求：当 I0-0 和 I0-1 同时为高电平时，Q0-0 输出高电平；当 I0-0 和I0-2 同时为高电平时，Q0-1 输出高电平；其他情况下，输出低电平。
2. 在一个带有传感器和马达的自动化设备中，通过 PLC 控制实现如下功能：a) 当传感器 S1 检测到物体时，马达 M1 启动；b) 当传感器 S2 检测到物体时，马达 M1 停止；c) 当传感器 S3 检测到物体时，马达 M2 启动；d) 当传感器 S4 检测到物体时，马达 M2 停止。
编写一个 PLC 程序，实现上述功能。
第三部分：答案理论试题答案：1. PLC 的全称是 Programmable Logic Controller，它在工业控制中的作用是通过编程控制输入/输出设备，从而实现对自动化设备及生产过程的控制和监视。
电工与plc考试题库及答案
电工与plc考试题库及答案一、单项选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程控制器C. 过程逻辑控制器D. 过程控制器答案：A2. 下列哪个不是PLC的特点？（）。
A. 可靠性高B. 编程简单C. 体积大D. 灵活性好答案：C3. PLC的输入/输出接口电路中，光电耦合器的作用是（）。
A. 隔离B. 放大C. 滤波D. 驱动答案：A4. PLC中，用于实现定时功能的编程元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B5. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. CPU速度C. 内存大小D. 输入/输出数量答案：A二、多项选择题1. PLC在工业自动化中应用广泛，主要因为其具有以下哪些优点？（）。
A. 高可靠性B. 易于编程C. 体积小D. 易于维护答案：ABD2. PLC的输入设备包括（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB3. PLC的输出设备可以是（）。
A. 接触器B. 指示灯C. 电磁阀D. 电动机答案：ABC三、判断题1. PLC的输出电路可以直接驱动大功率负载。
（）答案：错误2. PLC的程序存储器是易失性的，断电后数据会丢失。
（）答案：错误3. PLC的扫描工作方式可以提高系统的响应速度。
（）答案：正确四、简答题1. 简述PLC的工作原理。
答案：PLC的工作原理基于程序存储操作，通过输入设备接收信号，CPU处理后，通过输出设备控制外部负载。
它采用循环扫描的方式工作，包括自诊断、处理输入、执行用户程序、处理输出等步骤。
2. 描述PLC在自动化生产线中的应用。
答案：在自动化生产线中，PLC用于控制机械手、输送带、传感器等设备，实现生产过程的自动化控制。
它可以根据预设的程序逻辑，对生产线进行启动、停止、故障处理等操作，提高生产效率和产品质量。
五、计算题1. 假设一个PLC的扫描周期为10ms，程序中有100条指令，每条指令平均执行时间为0.05ms，计算该PLC完成一次完整扫描所需的时间。
(完整word版)plc复习与练习题(附答案)
工厂电气控制技术（PLC）复习题一、填空题1、PLC的输出信号相对输入信号滞后的现象，称为输入/输出信号的延迟。
2、电压继电器是反映电压信号变化的控制电器，其线圈与负载并联连接。
3、热继电器是应用电流的热效应原理来工作的电器，主要用来电动机的过载保护。
4、PLC工作过程的两个显著特点是循环扫描和集中采样、输出。
5、将一个接触器的常闭触点串接到另一个接触器的线圈电路中的控制方式，称电气互锁。
6、PLC的内部继电器实际上是PLC存储器中的内部标志位存储器，有两种状态： 1 和0 。
7、继电器控制线路与PLC的梯形图十分相似，但有本质的不同：一个是硬件线路控制，一个是软件程序控制。
8、PLC的输入/输出信号处理过程主要有输入采样阶段、程序执行阶段、输出刷新三个阶段。
9、速度继电器常用于笼型异步电动机的反接制动控制电路中。
10、PLC的输出电路主要有继电器输出、晶体管输出、晶闸管输出三种类型。
11．S7-200型PLC通电延时定时器（TON）的输入（IN）电路接通时开始定时，当前值大于等于设定值时其定时器位变为ON ，其常开触点接通。
12、S7-200型PLC加计数器，若计数输入电路(CU) 有上升沿信号、复位输入电路(R) 低电压，计数器的当前值加1。
当前值大于等于设定值时，其常开触点闭合。
13、依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁。
14、字节是PLC中数据运算和存储的基本单位，一个字节由8 个位（Bit）组成，两个字节构成一个字。
15、交流接触器主要由电磁系统、触头系统、灭弧装置组成。
16、位置开关是一种根据运动部件的行程位置而切换电路的电器。
17、电流继电器是反映电流信号变化的控制电器，其线圈与负载串联连接。
18、多地点控制的接线原则是启动按钮应并联连接、停止按钮硬串联连接。
19、空气阻尼式时间继电器是利用空气阻尼作用原理来获得延时动作的。
20、可编程序控制器主要由CPU 、存储单元、接口单元和电源单元组成。
维修电工plc试题及答案
维修电工plc试题及答案维修电工PLC试题及答案一、选择题1. PLC的全称是（）。
A. 电力线通信B. 可编程逻辑控制器C. 个人电脑D. 印刷电路板答案：B2. 在PLC中，输入继电器通常用哪个字母表示？（）A. XB. YC. MD. T答案：A3. PLC的扫描周期包括哪些部分？（）A. 输入采样、程序执行、输出更新B. 程序编写、程序执行、程序监控C. 输入采样、数据处理、输出显示D. 输入处理、程序执行、输出处理答案：A二、填空题4. PLC的工作原理基于___________原理。
答案：继电器5. 在PLC中，___________是用来存储逻辑和数据的元件。
答案：内存三、简答题6. 简述PLC与继电器控制系统相比有哪些优点？答案：PLC与继电器控制系统相比具有以下优点：- 编程灵活，易于修改控制逻辑。
- 响应速度快，提高生产效率。
- 可靠性高，抗干扰能力强。
- 易于实现复杂控制功能。
- 维护方便，故障诊断容易。
7. PLC系统中的输入设备和输出设备通常包括哪些类型？答案：PLC系统中的输入设备通常包括：- 按钮- 行程开关- 传感器（如光电传感器、接近传感器等）PLC系统中的输出设备通常包括：- 继电器- 接触器- 指示灯- 蜂鸣器四、计算题8. 已知PLC的扫描周期为10ms，其中输入采样用时3ms，程序执行用时5ms，求输出更新的时间。
答案：输出更新的时间 = 扫描周期 - 输入采样时间 - 程序执行时间输出更新的时间 = 10ms - 3ms - 5ms = 2ms五、综合题9. 某生产线需要控制一个电机的启动和停止，要求如下：- 启动按钮为X0，停止按钮为X1。
- 电机控制输出为Y0。
- 系统要求电机启动后能够持续运行，不受启动按钮断开的影响。
请根据要求编写PLC控制程序的梯形图。
答案：（此处应绘制梯形图，由于文本格式限制，无法提供图形答案。
）六、判断题10. PLC的输出负载能力是由PLC的输出接口决定的。
(完整版)PLC复习试题库及答案
5、简述PLC的扫描工作过程。
6、为什么PLC中软继电器的触点可无数次使用？7、PLC按I/O点数和结构形式可分为几类？8、PLC执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、判断题1、PLC的输入电路均采用光电耦合隔离方式。
（×）2、CPU224型PLC本机I/O点数为14/10。
（√）3、PLC的周期性循环扫描方式不会产生输入/输出滞后时间。
（×）4、间接寻址是通过地址指针来存取存储器中的数据。
（?√??）5、存储器AI、AQ只能使用字寻址方式来存取信息。
（?√??）四、选择题1、世界上第1台PLC诞生于（D）A.、日本松下公司，1970年；B、德国西门子公司，1969年；C、美国通用公司，1968年；D、美国数字设备公司，1969年。
2A3、A、4、A、C、5、 D ）A、6A、7、AC8AC、变量存储器D、内部存储器9、CPU224XP型PLC有几个通讯端口（A ）A、2个B、1个C、3个D、4个第三章一、填空题1、输出指令（对应于梯形图中的线圈）不能用于输入过程映像寄存器。
2、SM 0.1在首次扫描时为ON，通常用来进行程序初始化；SM0.0一直为 ON。
3、接通延时定时器TON的使能（IN）输入电路为ON时开始定时，当前值大于等于预设值时其定时器位变为 1，梯形图中其常开触点接通，常闭触点断开。
4、接通延时定时器TON的使能输入电路 OFF 时被复位，复位后梯形图中其常开触点断开，常闭触点接通，当前值等于 0 。
5、有记忆接通延时定时器TONR的使能输入电路 ON 时开始定时，使能输入电路断开时，当前值不变。
使能输入电路再次接通时继续定时。
必须用复位指令来复位TONR。
6、断开延时定时器TOF的使能输入电路接通时，定时器位立即变为 1 ，当前值被复位。
7、TONR的启动输入端IN由“1”变“0”时定时器复位。
（?×）8、定时器定时时间长短取决于定时分辨率。
高级维修电工plc题库单选题100道及答案解析
高级维修电工plc题库单选题100道及答案解析1. PLC 是在什么控制系统基础上发展起来的？（）A. 继电接触器B. 单片机C. 工业电脑D. 机器人答案：A解析：PLC 是在继电接触器控制系统基础上发展起来的。
2. PLC 的工作方式是（）A. 等待命令B. 中断C. 扫描D. 循环答案：C解析：PLC 采用循环扫描的工作方式。
3. PLC 输出接口中，既能驱动交流负载又能驱动直流负载的是（）A. 晶体管输出B. 晶闸管输出C. 继电器输出D. 以上都不对答案：C解析：继电器输出接口既能驱动交流负载又能驱动直流负载。
4. 下列PLC 指令中，用于逻辑块串联的是（）A. ANDB. ORC. ANBD. ORB答案：C解析：ANB 用于逻辑块串联。
5. PLC 梯形图中，输出继电器的线圈（）A. 可以串联B. 可以并联C. 不能串联D. 不能并联答案：C解析：输出继电器的线圈不能串联。
6. 在PLC 中，（）是初始化脉冲。
A. M8000B. M8002C. M8013D. M8034答案：B解析：M8002 是初始化脉冲。
7. PLC 编程时，计数器的设定值可以是（）A. 常数B. 变量C. 以上都对D. 以上都不对答案：A解析：计数器的设定值通常是常数。
8. 以下哪个不是PLC 的编程语言？（）A. 梯形图B. 指令表C. 功能块图D. C 语言答案：D解析：C 语言不是PLC 的编程语言，PLC 常用编程语言有梯形图、指令表、功能块图等。
9. PLC 控制系统中，输入信号的宽度应（）扫描周期。
A. 大于B. 小于C. 等于D. 以上都可以答案：A解析：输入信号的宽度应大于扫描周期，以确保能被PLC 准确读取。
10. 三菱PLC 中，16 位的计数器，计数范围是（）A. 0 - 255B. 0 - 32767C. 0 - 65535D. 0 - 1023答案：B解析：16 位计数器的计数范围是0 - 32767。
