继电器(选型指南)
电流继电器JL3系列-1
本继电器主要用于交流电压380V及以下，直流电压 440V及以下的控制电路中作为过电流之用。 1.继电器的触头额定电流为5A； 2.继电器的触头数量为2对触头组合形成一常开、一常闭、 二常开、或二常闭 3.继电器的吸线圈的额定电流如下：1，1.5，2.5，5，10， 15，25，40，60，100，150，300，600
电磁式继电器JT3系列-1
JT3型直流电磁式继电器
一、适用范围 JT3系列直流电磁继电器用于电力拖动线路中作为时间(仅在产品断电时 延时) 电压、欠电流及中间继电器之用。 二、结构特征 JT3系列继电器分为以下几种： 1.按继电器用途分 ①JT3-XX 电压(中间)继电器 ②JT3-XX/1 时间继电器 JT3-XX/3 时间继电器 JT3-XX/5 时间继电器 ③JT3-XXL 久电流继电器
液位继电器JYB-714系列-2
中间继电器JZ7系列-1
适用于交流50Hz、或60Hz、额定电压至380V或直流额 定电压至220V的控制电路中，用来控制各种电磁线圈，以 使信号扩大或将信号同时传送给有关控制元件。
中间继电器JZ7系列-2
中间继电器JZ7系列-3
中间继电器JZ8系列-1
本产品适用于交流50Hz、额定电压380V及以下；直流电压 220V及以下的控制电路中，作为增加信号强度和数量之用。 1.继电器吸引线圈的额定电压： 交流：110、127、220、380V 直流：24、48、110、220V 2.继电器的触头数量为8对，触头组合形式为6常开2常闭， 4常开4常闭，2常开6常闭3种。
电流继电器JL3系列-2
电流继电器JL4系列-1
本继电器主要用于磁力控制器或保护开关板上，作为 交、直流电动机运载和短路保之用。不适于在下列条件下 工作：有腐败蚀性气体及充导电尘埃或水蒸气的地方, 有剧 烈震动或强力颠簸几与垂直倾斜度超过5℃的地方。
电流继电器JL4系列-2
电流继电器JL5系列-1
中间继电器JZ8系列-2
技术数据 1.继电器触头额定电流为5A。额定容量等级为JF2和ZF2 2.继电器的工作制为：间断长期工作制和反复短时工作制 反复短时工作制额定操作频率2000次/h，通电持续率为40%。 注：继电器如用于长期工作制时，其线圈温升按间断或反 复短时工作制允许温升值考核。 3.继电器的机械寿命应不低于1000万次。 4.继电器触头在额定操作频率和符合下表工作条件下的电寿 命应不低于100万次。 5.继电器的热态吸合电压不大于85%额定工作电压；冷态释 放电压应大于5%额定工作电压。 6.继电器的吸上和释放的固有动作时间不大于0.05S。 7.继电器线圈的消耗功率：直流为7W 交流约10VA
1.继电器触头的额定电流为5安培。 2.继电器的触头数量为2对，触头组合形成为，一常开一常闭。二常 开，或二常闭3 种。 注：其中JL14- JG；只有一常开或一常闭二种规格。 3.继电器的吸引线圈的额定电流为： 1、1.5、2.5、5、10、15、25、40、60、100、150、300、600。
电流继电器JL15系列-2
电流继电器JL18系列-1
JL18过电流继电器，适用于交流50Hz，电压至380V或 直流电压至440V，电流至630A的电力传动系统中，作过电 流保护用。该继电器吸取了国内外同类产品的先进技术， 具有结构合理简单、体积小、重量轻、工艺先进、动作值 调整方便，触头容量大、动作可靠、安装维修方便等优点。 产品标准采用国际标准IEC-337，且主要技术指标已超过 IEC-337及某些世界上经济发达国家标准中的相应指标。全 系列品种齐全，包括交直流自动复位、手动复位高返回系 数型继电器，并将取代JL14、JL15、JL17等继电器。
电流继电器GL-10/20系列-1
GL－10、20系列反时限过流继电器
GL-10、20系列反时限过流继电器(以下简称继电器)，应用于电机、 变压器等主要设备以及输配电系统的继电器保护回路中，当主设备或 输配电系统出现过负荷及短路故障时，该继电器能按预定的时限可靠 动作发出信号，切除故障部分，保证主设备及输配电系统安全运行。
固态继电器JGF-F系列-2
小型继电器JQX系列-1
JQX-13系列继电器具有体积小通断负载电流大，寿 命长等特点，可供各种控制通信设备及继电器保护 设备中作切换交、直流电路信号用.
小型继电器JQX系列-2
小型继电器HH系列-1
小型通用继电器适用于电气电子控制设备，家用电器、 办公、自动化、试验、测试、保安（密）、通信设备、机床、 建筑设备、仪器仪表、可作为遥控、中间转换或放大元件， 其引出端子适用于印制板（PCB）线路安装使用，端子间距 和外形尺寸已标准化、系列化、国内、外通用。 HH5系列小型通用继电器，适用于电子设备、通讯设备、 电子计算机控制设备中，作切换电路及扩大控制范围之用。
电流继电器JL18系列-2
电流继电器JL18系列-3
电压继电器JD系列
JD系列集成电路电压继电器
该装置用于发电机、变压器和输电线的继电保护装置中，作为过电压 保护低电压闭锁元件
主要技术参数 整定范围：1-99V 1-199V 级差：1V 辅助电压：DC220V 110V 功耗：<5W 动作时间：≯25ms 返回时间：≯27ms 整定误差：≯2% 触点容量：5A 电寿命：10万次 辅助电压允许变化范围：0.8-1.15倍额定量 环境温度：-10℃～+50℃
电流继电器GL-10/20系列-2
电流继电器GL-10/20系列-3
电流继电器JL-1A/1B/1C系列
JL－1A/1B/1C系列集成电路电流继电器
该装置用于发电机、变压器和输电线的继电保护装置中，作为负荷 和短路的起动元件。
主要技术参数
功耗；交流：<1VA直流：<3W 触点容量：5A 动作时间：<25ms 电寿命：10万次 返回时间：<27ms 直流辅助电压允许变化范围：0.8-0.1倍额定值 返回系统：0.92-0.97 直流辅助电压：220V 110V 整定误差：≯2% 环境温度：-10℃～+50℃时序
3 00及600安培十种。 3.按触头的种类及数量： ①常开与常闭二种。 ②二个、三个及四个触头三种。 4.按接线方式分：板前与板后接线两种。 JT3-XX吸上电压为额定电压的30～50%或者释放电压为额定电压的7～20%。 返回系数不作规定。具有四只触头的继电器其吸上电压为额定电压的3 5～ 50%。 JT3-XX/1吸上电压不大于额定电压的50% JT3-XX/3吸上电压不大于额定电压的75% JT3-XX/5吸上电压不大于额定电压的75% JT3-XXL吸上电流为额定电流的30～65% 或者释放电流为额定电流的10～20%返回系数不作规定。 继电器的动作准确度为±10% 继电器的充电时间约为8.0秒钟，为了得到稳定的延时，通电时间必须大于 0 .8秒种，继电器的固有动作时间约为0.2秒钟；继电器线圈损耗功率在工作状 态下约为16瓦。 继电器触头额定长期工作电流为10安培
电流继电器JL14系列-2
电流继电器JL14系列-3
电流继电器JL15系列-1
1.1继电器的动作电流，JL15－□型在额定电流的(80-300)%间 调整，JL15－□/2型在(120-400)%间调整，其动作值的误差不 应超过其整定值的±10%。 1.2继电器触头的额定电流５安。 1.3继电器的接通分断能力, 当触头电压为额定电压的105%,接通 分断表1规定的负荷电流各20次。每次间隔5秒，接通时间不大 于0.5秒。 1.4继电器触头应在符合表２所列负荷条件下，承受15.000次的 接通和分断。
1.继电器的触头额定发热电流为5安，线圈额定电流规格有：5、10、 15、 20、30、40、50、60、75、100、150、200、300安。 2.继电器在环境温度-25℃～+40℃经调节后其特性。
电流继电器JL12系列-2
电流继电器JL14系列-1
JL14型交直流电流继电器
JL14系列交直流电流继电器，适用于交流(50赫兹电压380)伏及以下；直 流电压220伏及以下的控制电路中作为过电流或欠电流保护之用
信号继电器JX- 系列-1
JX-10、20、30系列静态信号继电器用于电力系统直流操作的 继电保护线路的自动控制装置中，作为动作指示信号。 主电路采用集成电路构成，具有反应灵敏、动作速度快及磁保 持记忆功能。可替代DX-11型、DX-8型DX-30系列电磁信号继电器。
信号继电器JX- 系列-2
信号继电器JX- 系列-3
型继电器HH系列-2
信号继电器DX- 系列
DX-系列信号继电器
本系列信号继电器使用于电力系统二次回路的继电保护 线路中作为动作指示信号用。 功耗：≤2W 动作时间：0.05S 触点容量：50W 环境温度：-20℃～+50℃
信号继电器DX-1系列(图)
信号继电器DX-9系列(图)
信号继电器DX-30系列(图)
闪烁继电器JSZ-2系列-2
液位继电器JYB-714系列-1
JYB晶体管液位继电器(714)型为一般科学实验及工业 生产自动控制的基本元件，是广泛应用于液位控制，温度 控制，作为各种控制电路中扩大换接电路的自动控制。本 继电器电路简便、体积小、重量轻、功耗小、稳定性高的 优点，而且采用了电子管插入式结构，维修方便。 规格:电源电压为交流220V、380V、36V,直流24V。
电磁式继电器JT3系列-2
1.JT3延时继电器的延时范围列于下表
2.按吸引线圈的额定电压及电流分： ①电压继电器及时间继电器的线圈有直流电压12、24、48、110、220 及440伏六种。 ②欠电流继电器的线圈有直流电流：1.5、2.5、5、10、25、50、100、 150、
电磁式继电器JT3系列-3
中间继电器JZ11系列-1
JZ11系列中间继电器适用于交流额定电压至380V、直 流额定电压至220V的控制电路中，作为增加信号强度及数 量之用。 其中JZ11-S带有保持线圈，以增加继电器处于释放状态 时的工作可靠性。JZ11-P带有电磁复位线圈（即具有锁扣装 置），可用作自动控制系统中的“记忆”元件。
施耐德时间继电器选型资料
施耐德时间继电器选型资料施耐德时间继电器选型资料1. 施耐德时间继电器品牌介绍施耐德电气是全球领先的能源管理和自动化领域的专业公司。
作为能源管理和自动化的全球专家，在电网、工业、楼宇、数据中心和住宅等领域为客户提供创新的解决方案。
施耐德电气的产品涵盖了电力配电、工业自动化、楼宇自动化、数据中心和网络、电气控制和安全、运输和基础设施等多个领域。
施耐德电气时间继电器是其中一类重要产品，可广泛应用于各种控制和计时需求的场合。
时间继电器可根据时间来控制电路的开关，通常用于定时控制设备的启动、停止和切换等操作。
2. 施耐德时间继电器选型指南当选择施耐德时间继电器时，以下几个关键因素需要考虑：a) 控制需求：确定继电器的控制需求，包括启动、停止和切换等操作的时间和模式。
b) 电气参数：根据实际应用需要，选择合适的电气参数，如电压、电流、频率等。
c) 联结方式：继电器的联结方式包括直插式、插接式、座式等，根据不同的应用场合选择合适的联结方式。
d) 输出类型：继电器的输出类型有接点输出、半导体输出等，根据实际控制要求选择合适的输出类型。
e) 安装方式：根据不同的安装需求，选择合适的安装方式，如安装在控制面板、终端盒、导轨等。
f) 防护等级：根据环境条件选择合适的防护等级，以确保继电器的稳定运行。
g) 附加功能：一些时间继电器还具有附加功能，如显示功能、通信功能等，可根据实际应用需求选择是否需要这些功能。
3. 施耐德时间继电器主要产品系列介绍a) LADT系列：LADT系列是一种数字时间继电器，可以在0.1秒到100小时的范围内进行时间控制。
它适用于各种复杂的时间控制需求，如风机、水泵、照明、加热和冷却设备等的定时控制。
b) LADR系列：LADR系列是一种模拟时间继电器，具有更广泛的时间范围，从0.01秒到100小时。
它适用于需要更精确的时间控制的应用，如实验室设备、生产线控制等。
c) LADN系列：LADN系列是一种智能时间继电器，可以根据实际需求自动调整和调优控制参数。
继电器的使用与选型
19世纪末，继电器开 始应用于电力系统
20世纪初，继电器广 泛应用于工业控制领域
20世纪中叶，固态继 电器开始出现
21世纪初，智能等领域广泛 应用
未来，继电器将向智能 化、小型化、高可靠性 方向发展
智能化：继电器将更加智能化，能够自动识别和调整工作状态
隔离保护：用于隔离保护电路，防止干 扰和损坏
控制电机：用于控制电机的启动、停 止和速度调节
确保继电器的额定电压和电流与实际使用环境相匹配 避免长时间过载使用，以免损坏继电器 定期检查继电器的接线是否牢固，避免接触不良 确保继电器的工作环境温度和湿度在允许范围内 避免在易燃易爆环境中使用继电器 定期检查继电器的触点是否有氧化或烧蚀现象，如有应及时更换
汇报人：XXX
微型化：继电器将更加微型化，体积更小，重量更轻 高性能：继电器将具有更高的性能，如更高的开关频率、更小的开关损耗 等 环保化：继电器将更加环保，减少对环境的影响，如采用无铅材料等
智能化：继电器将更加智能化，能够自动识别和调整工作状态 节能化：继电器将更加节能，降低能耗，提高效率 微型化：继电器将更加微型化，减小体积，提高集成度 环保化：继电器将更加环保，减少有害物质的排放，提高环保性能
定期检查继电器的触点是否 有氧化或烧蚀现象，如有应 及时更换
定期检查继电器的接线是否 牢固，有无松动或脱落
定期检查继电器的线圈是否 发热，如有应及时更换
定期检查继电器的绝缘性能 是否良好，如有问题应及时
更换或维修
检查继电器的外观和接线情况，确 保无松动、损坏或腐蚀
定期清洁继电器，去除灰尘和污垢， 保持良好的散热环境
确定继电器的用途和功 能
考虑继电器的额定电压 和电流
考虑继电器的尺寸和安 装方式
继电器的选型范文
继电器的选型范文
请自行搜集资料
一、继电器的选择
1、要选择的继电器类型
继电器分为AC继电器、DC继电器和特殊用途继电器，其中AC继电器有脉冲式继电器、定时式继电器、半波式继电器、专用继电器、分合式继电器、滑动式继电器等，DC继电器有直流延时继电器、直流电动继电器，特殊用途继电器有电磁互锁继电器、磁控继电器、光电耦合继电器、气动继电器和真空继电器等。
2、继电器的动作电压和电流
继电器的动作电压是指继电器正常情况下需要接收到的外界电压，是继电器正常工作的前提，一般情况下可以接受AC电源或DC电源，动作电压应符合继电器产品的规定。
继电器的动作电流是指继电器在动作后，需要切换的负载电流，它决定了继电器的负载能力，一般情况下，动作电流应符合继电器的规定，因为超过额定动作电流时，继电器会损坏。
二、继电器的选择原则
1、要考虑继电器的额定动作电压和电流，确定继电器的动作电压和电流范围。
2、要根据继电器的工作用途，选择适合的类型，考虑继电器的电压等级和电流等级。
电气设计及选型指南继电器
电⽓设计及选型指南继电器电⽓设计及选型指南继电器2017年6 ⽉试⽤本前⾔为指导本公司电⽓设计⼈员对继电器的设计及选型应⽤，特编制本《电⽓设计及选型指南继电器》试⽤本。
本《电⽓设计及选型指南继电器》试⽤本仅限公司内部使⽤，版权为本公司所有。
本《电⽓设计及选型指南继电器》试⽤本包括以下⼏部分：定义；分类；功能及应⽤；常⽤产品介绍。
因编制⼈员经验不⾜、⽔平有限、时间仓促，疏漏之处在所难免，为此⾸发试⽤本。
欢迎业内⼈员对此试⽤本提出批评和指正。
电⽓⼆零⼀七年六⽉⽬录前⾔............................................................................... I ⽬录.............................................................................. II 1定义 (1)1.1电⽓继电器 (1)1.2机电继电器 (1)1.3电磁继电器 (1)1.4反时限过电流继电器 (1)1.5热过载继电器 (1)1.6激励量 (1)1.7动合触点 (1)1.8动断触点 (1)1.9转换触点 (1)1.10电⽓间隙 (1)1.11爬电距离 (1)1.12使⽤类别 (1)1.13额定⼯作电压 (2)1.14额定绝缘电压 (2)2分类 (2)2.1按动作原理分 (2)2.2按反应激励量分 (3)2.3按结构特点分 (3)3功能及应⽤ (3)3.1控制继电器 (4)3.2中间继电器 (4)3.3热继电器 (5)4常⽤产品介绍 (5)4.1控制继电器 (5)4.2中间继电器 (5)4.2热继电器 (5)1定义1.1电⽓继电器当控制该元器件的输⼊电路中达到规定条件时，在其⼀个或多个输出电路中会产⽣预定跃变的元器件。
1.2机电继电器主要对机械零部件的运动结果产⽣预定响应的电⽓继电器。
1.3电磁继电器由电磁⼒产⽣预定响应的机电继电器。
固态继电器选型步骤
SSR继电器选型步骤：1.（按输出端的电压来区分）2.2-1阻性负载-----电加热器控制,舞台灯光控制KS41(可选内置RC回路)、S15(内置RC回路)、KS34 和KS282-2感性负载-----电机、电磁阀控制。
KS4、KS20、KS41、KS15、KS34、KS28、KS24 和KS21固态继电器的输出为功率器件，它具有一定阻断能力，当外加电压超过其阻断时，将可能因过压而损坏。
因此，任何情况下，施加于继电器输出两端的电压不能超过其标称的阻断电压。
直流型固态继电器(KS33)带感性负载时，负载一定要并联续流二极管，否则继电器很可能会被关断时负载产生的逆变电压击穿而损坏例如，感性负载的电流10A在关断后还会存在很短的时间，如没有二极管组成回路，就会形成输出端电压，造成过压破坏SSR。
直流感性负载直流感性负载交流负载交流负载2-3容性负载-----容性负载在导通时有20～50倍额定电流的冲击电流，会损坏SSR，一般不建议采用容性负载。
3. 输入输出参数3-1(3~32VDC)。
3-23-2-1. 交流和直流两种。
注：某些特殊情况下（比如电源的波动较大、电磁环境复杂等），则建议选择更高电压规格的产品，以确保可靠性。
b. 直流固态继电器：对于直流固态继电器，其标称的额定电压为其阻断电压。
因此，使用中继电器输出两端的电压一定不能超过其标称的额定电压。
下表的选型供参考：注：以上选型供参考，可根据实际应用灵活选用。
原则是任何情况下，继电器两端的电压（包含瞬态电压）不能超过其额定电压。
3-2-2. ：原则是：稳态电流≤继电器标称额定电流浪涌电流≤继电器标称浪涌电流在可靠性要求较高的场合，建议留有一定的余量，以防止意外的电流冲击，提高产品的可靠性。
例如：对于直流固态继电器KS33，同样的负载条件下，30D100M发热量=30D50M发热量的一半。
3-2-3. ：单位3-2-4.I t是指固态继电器承受最大非重复性脉冲电流的能力，用于熔丝的选择。
继 电 器 选 型 指 南

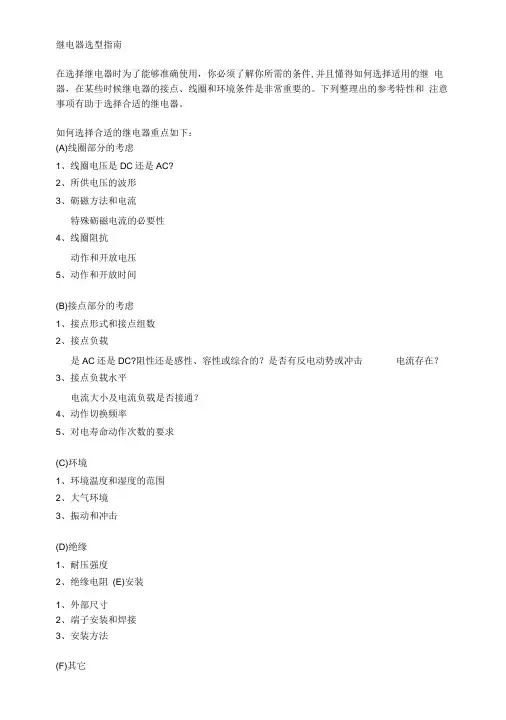

继电器选型指南
在选择继电器时为了能够准确使用，你必须了解你所需的条件,并且懂得如何选择适用的继电器，在某些时候继电器的接点、线圈和环境条件是非常重要的。
下列整理出的参考特性和注意事项有助于选择合适的继电器。
如何选择合适的继电器重点如下：
(A)线圈部分的考虑
1、线圈电压是DC还是AC?
2、所供电压的波形
3、砺磁方法和电流
特殊砺磁电流的必要性
4、线圈阻抗
动作和开放电压
5、动作和开放时间
(B)接点部分的考虑
1、接点形式和接点组数
2、接点负载
是AC还是DC?阻性还是感性、容性或综合的？是否有反电动势或冲击电流存在？
3、接点负载水平
电流大小及电流负载是否接通？
4、动作切换频率
5、对电寿命动作次数的要求
(C)环境
1、环境温度和湿度的范围
2、大气环境
3、振动和冲击
(D)绝缘
1、耐压强度
2、绝缘电阻(E)安装
1、外部尺寸
2、端子安装和焊接
3、安装方法
(F)其它
1、安全标准和其它标准是否有要求
2、是否存在特殊特性或条件。
德力西热继电器选型手册
4
0.6~0.5 4
0.5~0.4
4
0.4~0.63
4
0.63~
4
~.6
4
.6~.5
6
.5~4
0
4~6
6
5.5~8
0
7~0
0
9~3
5
~8
35
7~5
50
36
3~3
63
30~40
80
93
3~3
63
30~40
80
37~50
00
48~65
00
55~70
5
附件
-5℃~+40℃ JRS1D-25、36 JRS1D-93 660V
有 有 有 有 有 有 有 ±5°
AC-15
50
50
500
500
220
380
1.64
0.95
5
5
5
5
CCC、CB、CE、KEMA
DC-13 50 500 220 0.15 5 5
名称 JRS1D-25 安装基座 JRS1D-36 安装基座 JRS1D-93 安装基座
订货编码
JRSD5P6 JRSD5P5 JRSD5P4 JRSD5P63 JRSD5 JRSD5P6 JRSD5P5 JRSD54 JRSD56 JRSD58 JRSD50 JRSD53 JRSD58 JRSD55 JRSD363 JRSD3640 JRSD933 JRSD9340 JRSD9350 JRSD9365 JRSD9370 JRSD9380 JRSD9393
JRS1D 系列热过载继电器
技术参数
温度补偿
脱扣等级 10A
固态继电器的选型与使用
固态继电器的选型与使用固态继电器是一种电子器件，能够在电路中实现电路开关和电流控制等功能。
相对于传统的机械继电器，固态继电器具有体积小、可靠性高、寿命长等特点，因此在现代电子设备和工业控制系统中得到广泛应用。
本文将从选型和使用两个方面进行详细介绍。
一、固态继电器的选型1.电流和电压要求：固态继电器的电流和电压要求是选型的首要考虑因素。
首先要确定被控电路的电流和电压范围，以此选择合适的固态继电器。
同时还要考虑电流和电压的峰值和稳定工作范围，以确保继电器的稳定工作。
2.开关类型：固态继电器一般有开关型和调节型两种类型。
开关型适合于简单的开关控制，只能实现开关状态的切换；而调节型可以根据输入信号的变化实现电流和电压的调节。
3.工作环境要求：固态继电器的工作环境也是选型的重要考虑因素。
需要考虑的因素包括温度、湿度、振动和电磁辐射等。
根据实际应用环境的要求选择合适的固态继电器。
4.寿命和可靠性：固态继电器的寿命和可靠性是选型的重要指标。
一般来说，固态继电器的寿命越长越好，可靠性也越高。
可以通过查看产品规格书或参考其他用户的评价来获取相关信息。
二、固态继电器的使用1.驱动电路：固态继电器的工作电路一般分为输入电路和输出电路。
输入电路用于驱动继电器的触发器，输入信号一般为低电平或高电平，需要根据继电器的特性来选择合适的输入电路。
2.继电器的控制信号：固态继电器的控制信号可以是直流信号，也可以是交流信号。
根据实际应用需求来选择合适的控制信号。
3.输入和输出隔离：固态继电器的输入和输出一般是隔离的，这样可以提高继电器的安全性能。
在使用过程中要确保输入和输出之间有足够的隔离间隙，以避免电路干扰和互相干扰。
4.热管理：固态继电器在工作过程中会产生一定的热量，需要进行合理的热管理。
可以在继电器周围设置散热器或风扇，以保持继电器的温度在合理范围内。
5.防护电路：为了保护固态继电器免受过流、过压和过热等因素的影响，可以在输入和输出电路中设置相应的保护电路，如保险丝、过压保护器和温控开关等。
人民电器 RDR7系列热过载继电器 选型说明书
机构模块化可拆卸设计，装配更方便，性能更可靠，满足各类不同的需求。
机构模块化可拆卸设计由专业的设计团队倾力打造，对其结构进行优化，人性化设计，安装更方便。
全新的设计 性能更稳定电气寿命达机械寿命达100万次1000万次最高机械寿命达1000万次，电气寿命达100万次，全新的灭弧系统，质量更可靠。
卓越性能 寿命更持久配合热继电器壳架电流规格优势，增加电流规格，满足用户的不同需求。
多种规格，满足不同需求RDR7系列热继电器选型指南配套选型/143举例：订RDR7-18 额定电流为20A 100台 应写为RDR7-18 14-20A 100台技术参数续表1RDR7系列热继电器符合标准应用范围安装环境安装条件□ 污染等级为3级；□ 周围空气温度不高于+40℃及不低于-5 ℃，且24小时平均值不超过+35 ℃；□ 空气相对湿度在+40℃时不大于50％，在较低的温度下可以有较高的相对湿度，例如+20℃时，相对湿度可以到达90％，对由于温度变化偶尔产生的凝露应采取特殊的措施；□ 安装地点的海拔不超过2000m 。
□ 热继电器的防护等级为IP20；□ 按正常位置安装，安装面与垂直面倾斜度不超过5°，且无显著振动和冲击；□ 安装类别为Ⅲ类。
RDR7系列热继电器主要用于交流50Hz/60Hz ，额定工作电压至690V ，电流0.11A ～800A 电路中，作电路和电动机的过载和断相等保护。
可以与RDC7系列交流接触器组成起动器。
热继电器具有断相保护、温度补偿、整定电流调节、自动复位和手动复位任意选择、动作指示信号、安装面积小、安装方式多样等功能和特点，具有测试按钮和停止按钮。
可进行动作灵活性检查。
有防止手指触电护罩，使用安全。
有闭锁装置防止误操作等。
热继电器0.11A ～110A （RDR7-12、18、32、50、75、110）为双金属片式热过载继电器；60A ～800A （RDR7-170、300、500、800）为电子式热过载继电器。
和泉RU继电器选型手册
一览
10A
250V AC
5A
－
RU2
10A
5A － 2.5A 5A
100,000 500,000 300,000 100,000
GE1A
定
GT3
时
器
GT5Y
30V DC
5A
频率 10 ～ 55 Hz 单振幅 0.5 mm
抗冲 耐久性 击性 误动作
使用 机械性 寿命
电气性
1,000 m/s2 150 m/s2
AC ：50,000,000 次 DC ：100,000,000 次 ∗4 见下表
50,000,000 次
一览 RF1V RJ RJ-PCB
使用环境温度
使用环境湿度 重量（约）
RU SERIES UNIVERSAL RELAYS
RU 系列 通用继电器
高性能通用小型继电器，适应环保要求的设计。
• 两种端子类型 ：翼片形和 PCB 型。 • 翼片形继电器配备无极性 LED 动作指示灯。 • 无导线，无铅设计。 • 采用无镉触点。 • 翼片形继电器配备机械式指示器。 • 配备可区别 AC 与 DC 线圈的彩色锁存杆。 • 镶嵌式标记板（黄色）。也可选择其它四种颜色。 • 最大触点容量 ：10A（RU2）、6A（RU4）、3A（RU42）。 • 取得 UL、CSA、c-UL 认证、符合 EN 标准。 • 取得 Lloyd 船级认证。
RU2S-CR-∗
顺极性二极管型（仅限 DC 线圈） RU2S-CD-∗
逆极性二极管型（仅限 DC 线圈） RU2S-CD1-∗
简易型 简易型
（注 2） RU2S-NF-∗ （注 2） RU2V-NF-∗
RU4S-CR-∗ RU4S-CD-∗ RU4S-CD1-∗ RU4S-NF-∗ RU4V-NF-∗
