项目十三无线集群调度系统

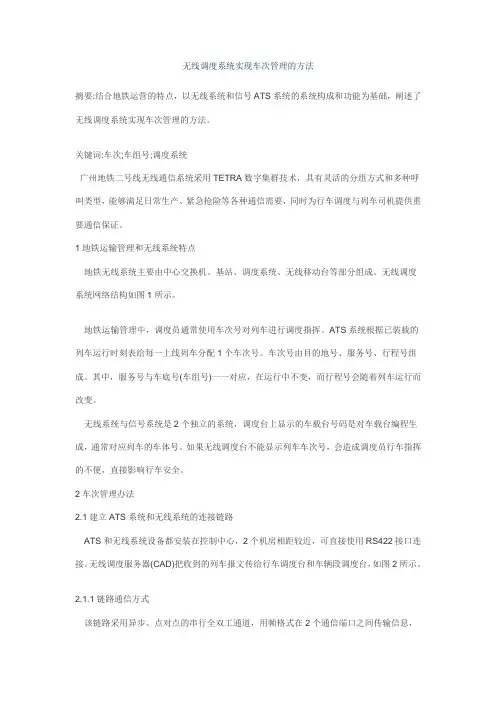

无线调度系统与ATS
无线调度系统实现车次管理的方法摘要:结合地铁运营的特点，以无线系统和信号ATS系统的系统构成和功能为基础，阐述了无线调度系统实现车次管理的方法。
关键词:车次;车组号;调度系统广州地铁二号线无线通信系统采用TETRA数字集群技术，具有灵活的分组方式和多种呼叫类型，能够满足日常生产、紧急抢险等各种通信需要，同时为行车调度与列车司机提供重要通信保证。
1地铁运输管理和无线系统特点地铁无线系统主要由中心交换机、基站、调度系统、无线移动台等部分组成。
无线调度系统网络结构如图1所示。
地铁运输管理中，调度员通常使用车次号对列车进行调度指挥。
ATS系统根据已装载的列车运行时刻表给每一上线列车分配1个车次号。
车次号由目的地号、服务号、行程号组成。
其中，服务号与车底号(车组号)一一对应，在运行中不变，而行程号会随着列车运行而改变。
无线系统与信号系统是2个独立的系统，调度台上显示的车载台号码是对车载台编程生成，通常对应列车的车体号。
如果无线调度台不能显示列车车次号，会造成调度员行车指挥的不便，直接影响行车安全。
2车次管理办法2.1建立ATS系统和无线系统的连接链路ATS和无线系统设备都安装在控制中心，2个机房相距较近，可直接使用RS422接口连接。
无线调度服务器(CAD)把收到的列车报文传给行车调度台和车辆段调度台，如图2所示。
2.1.1链路通信方式该链路采用异步、点对点的串行全双工通道，用帧格式在2个通信端口之间传输信息，采用3964R标准的通信协议。
链路为非主机工作方式，即任一通信端发送信息帧之前不需等待寻呼消息。
2.1.2信息流程如图3所示，发送端发出STX，接收端在规定时间内必须发出DLE标志作为响应，连接成功，通信可以开始。
如果接收端不回答DLE而是NAK或其他信号，或超过等待时间，那么这次通信尝试失败。
经过3次通信尝试失败，发送端停止发送，并给上层程序发出错误信号。
如果连接成功，发送端开始把发送缓冲单元内的信息传输给接收端。
无线集群通信系统的组成与设备
无线集群通信系统的组成与设备1. 无线集群通信系统的组成无线集群通信系统由系统控制中心、基站、调度台、移动台等组成。
以单基站系统为例，单基站系统是一个基本集群系统，只设一个系统控制器和一个基站。
基站为用户提供可用的无线信道。
系统所具有的全部可用无线信道可为系统的全体用户共用。
系统内任一用户想要与系统内另一用户通话，只要有空闲信道，就可以在系统控制中心的控制下，利用该空闲信道进行通话。
系统控制中心与有线网PABX、PSTN相连可实现系统内用户与有线用户的通信。
2. 无线集群通信系统的设备（1）控制中心设备。
控制中心设备包括系统控制器、系统管理终端和电源等设备，它主要控制和管理整个集群系统的运行、交换和接续，由接口电源、交换矩阵、集群控制逻辑电路、有线接口电路、监控系统、电源和计算机组成，也称主站。
系统控制器主要是管理和控制整个集群系统的运行，包括选择和分配信道、监视话音信道安全、安排信令信道、监测系统运行和故障告警等。
系统管理终端主要由计算机和系统管理软件构成，并和系统控制器相连接，维护人员可以通过此终端对系统进行管理和控制。
（2）基站。
基站由若干基本无线电收/发信机、控制单元、天线共用器、天馈线系统和电源等设备组成。
无线电发信机包括基带信号处理、调制、混频、高频功率放大及频率合成等电路；无线电收信机包括高频低噪放大器、混频、中频放大、滤波及解调电路；控制单元包括微处理器、存储器和控制程序，负责设备的管理与控制。
天线共用器包括发信合路器和接收多路分路器。
天馈线系统包括接收天线、发射天线和馈线。
（3）移动台。
无线集群通信系统移动台用于运行中或停留在某未定地点进行通信的用户台，由无线电收/发信机、控制单元、天馈线系统（或双工器）和电源组成。
移动台包括车载台、便携台、手持台。
（4）调度台。
调度台是能对移动台进行指挥、调度和管理的设备，分无线调度台和有线调度台两种。
无线调度台由无线电收/发信机、控制单元、天馈线系统（或双工器）、电源和操作台组成，有线调度台只有操作台。

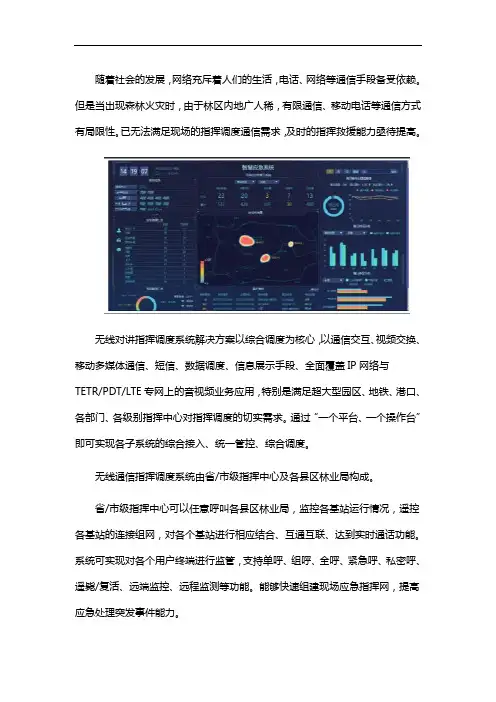

无线通信指挥调度系统
随着社会的发展，网络充斥着人们的生活，电话、网络等通信手段备受依赖。
但是当出现森林火灾时，由于林区内地广人稀，有限通信、移动电话等通信方式有局限性。
已无法满足现场的指挥调度通信需求，及时的指挥救援能力亟待提高。
无线对讲指挥调度系统解决方案以综合调度为核心，以通信交互、视频交换、移动多媒体通信、短信、数据调度、信息展示手段、全面覆盖IP网络与TETR/PDT/LTE专网上的音视频业务应用，特别是满足超大型园区、地铁、港口、各部门、各级别指挥中心对指挥调度的切实需求。
通过“一个平台、一个操作台”即可实现各子系统的综合接入、统一管控、综合调度。
无线通信指挥调度系统由省/市级指挥中心及各县区林业局构成。
省/市级指挥中心可以任意呼叫各县区林业局，监控各基站运行情况，遥控各基站的连接组网，对各个基站进行相应结合、互通互联、达到实时通话功能。
系统可实现对各个用户终端进行监管，支持单呼、组呼、全呼、紧急呼、私密呼、遥毙/复活、远端监控、远程监测等功能。
能够快速组建现场应急指挥网，提高应急处理突发事件能力。
通信服务子系统：可实现各类不同通信终端的通信交互，提供用户注册、路由认证、电话会议等融合通信功能；并提供短信调度功能；视频服务子系统：可实现各类视频视频终端的视频源交互，提供视频转码、转发、分发、混码、混屏等视频调度功能；宽带集群子体统：可实现各类智能移动终端基于LTE/3GWAN的无线宽带通信,提供集群对讲、广插、选呼、即时消息、视频回传/分发、视频监控、终端定位等功能；可与GPS、应急预案等第三方业务系统互联,满足指挥一体化的应用需求，全媒体平台支持语音、数据、视频、图像等多种媒体方式，满足指挥调度过程中的全面信息交互。
客户在选择的时候需要根据自己的需求去选择适合的系统，一定要找一家好的公司。
成都威而信是一家专业研发电子沙盘、应急指挥系统、融合通信系统等产品的公司，有需要的朋友可以了解一下。
无线集群通信系统
车载电台组呼车站组
车载电台私密呼叫车站台
调组呼叫
七、城轨集群系统的运行方式
01
城轨集群系统的运行方式
02
车站用户呼叫车载电台 调组呼叫 车站调组、车载电台监视呼叫——扫描——接收呼叫
二、TETRA空中接口
3、逻辑信道：两方或多方通信的逻辑通信路径 1）业务信道：传送话音和数据业务 TCH/S：传输4.8Kbit/s数字话音 TCH/7.2：传输7.2Kbit/s数据 TCH/4.8：传输4.8Kbit/s数据 TCH/2.4: 传输2.4Kbit/s数据 最高可提供7.2kbit/s数据业务
呼叫接续速度快（300～500ms)
以组呼为主，同基站群组内用户共享下行无线频道
采用按键讲话（PTT）方式，进行单工、半双工呼叫
支持私密选呼与群组呼叫
组内呼叫讲话时，按住PTT键，同组被叫不需要摘机可直接接听
01
03
02
04
05
主要特点：
5.1 无线集群通信系统概述
城轨无线调度通信采用数字集群，集群系统将调度网的频点集中使用，资源共享
二、射频覆盖方案
二、射频覆盖方案
无线覆盖范围： 泄露同轴电缆：隧道、地面、高架运行线路及沿线地下站站台区 吸顶低廓天线：沿线车站站厅（部分出入通道） 室外全向天线和低廓天线：车辆段、停车场 越区切换： 非声明型切换、非通知型切换、3类通知型切换、2类通知型切换、1类通知型切换
主从同步：
独立同步 无线集群终端
1
2
3
4
5
安全性与无线终端鉴权
位置登记
1、接口
直通模式的空中接口：数字无线电路径 组呼、选呼、短数据业务，直通模式下中继扩大覆盖范围

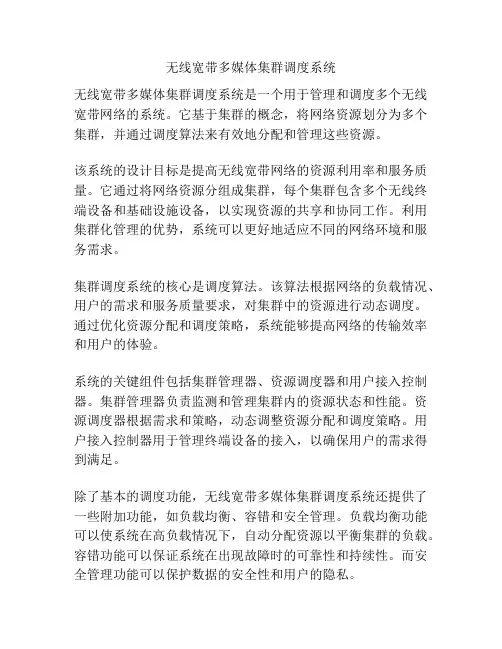

无线宽带多媒体集群调度系统
无线宽带多媒体集群调度系统无线宽带多媒体集群调度系统是一个用于管理和调度多个无线宽带网络的系统。
它基于集群的概念，将网络资源划分为多个集群，并通过调度算法来有效地分配和管理这些资源。
该系统的设计目标是提高无线宽带网络的资源利用率和服务质量。
它通过将网络资源分组成集群，每个集群包含多个无线终端设备和基础设施设备，以实现资源的共享和协同工作。
利用集群化管理的优势，系统可以更好地适应不同的网络环境和服务需求。
集群调度系统的核心是调度算法。
该算法根据网络的负载情况、用户的需求和服务质量要求，对集群中的资源进行动态调度。
通过优化资源分配和调度策略，系统能够提高网络的传输效率和用户的体验。
系统的关键组件包括集群管理器、资源调度器和用户接入控制器。
集群管理器负责监测和管理集群内的资源状态和性能。
资源调度器根据需求和策略，动态调整资源分配和调度策略。
用户接入控制器用于管理终端设备的接入，以确保用户的需求得到满足。
除了基本的调度功能，无线宽带多媒体集群调度系统还提供了一些附加功能，如负载均衡、容错和安全管理。
负载均衡功能可以使系统在高负载情况下，自动分配资源以平衡集群的负载。
容错功能可以保证系统在出现故障时的可靠性和持续性。
而安全管理功能可以保护数据的安全性和用户的隐私。
总的来说，无线宽带多媒体集群调度系统是为了提高无线宽带网络的性能和服务质量而设计的。
通过合理分配和调度网络资源，它能够有效地提高网络的吞吐量、降低延迟和提升用户体验。
这样的系统在实际应用中具有广泛的应用前景，可以满足不同领域的多媒体传输和通信需求。
无线宽带多媒体集群调度系统在当今互联网时代具有重要意义。
多媒体数据在现代社会中扮演着重要的角色，如在线视频、音频流媒体、实时游戏等。
这些应用对网络的带宽、延迟和稳定性的要求非常高。
因此，无线宽带多媒体集群调度系统的设计和优化对于满足用户需求、提高网络性能具有重大意义。
首先，无线宽带多媒体集群调度系统可以实现资源的有效分配和调度。
无线集群系统包括哪些？
无线集群系统包括哪些？无线集群系统是由一个或多个无线基站组成的网络系统，可以实现对同一范围内的大量用户进行管理，并为其提供可靠的通信服务。
那么，无线集群系统包括哪些？这篇文档将给您解答。
无线基站无线基站是无线集群系统的核心设备，也是连接用户终端和核心网络的桥梁。
无线基站主要包括天线、射频单元、数字信号处理单元、网络控制单元等组成部分。
天线负责接收和发送无线信号，射频单元负责信号的放大和分配，数字信号处理单元负责数字信号的编解码和处理，网络控制单元则实现整个基站的控制和管理。
负载均衡器负载均衡器是无线集群系统的关键设备之一，它主要用于协调并平衡用户请求的流量，避免过度集中在某一个基站上，从而保证整个系统的稳定性和可靠性。
负载均衡器的作用就是尽可能均衡地将用户请求分配到各个基站上，同时还要考虑到网络拥塞状况、资源利用率、电力消耗等因素。
负载均衡器通常会根据用户的位置、可用带宽等因素来进行请求分配和流量控制。
无线控制器无线控制器是无线集群系统的另一个重要组成部分，它主要负责对整个系统进行管理和控制。
无线控制器可以对基站的工作状态进行监控和管理，对基站的节点进行统一配置和调度，支持各种安全和管理策略，实现对用户的访问控制和资源分配。
同时，无线控制器还可以提供丰富的统计和监控报告，帮助管理员深入了解系统的运行状态。
无线控制器通常是一个中央化的设备，与所有基站相连，可以远程管理和监控整个系统。
它还可以提供高速和安全的无线接入，并能够自动适应不同类型的移动终端设备。
用户终端用户终端是无线集群系统的最终服务对象，它包括各种不同类型的移动终端设备，如手机、平板电脑、笔记本电脑等。
用户终端通过与基站建立连接来进行数据传输和通信服务。
用户终端需要具备一定的性能和特性，如高速数据传输、低功耗、安全性、移动性等，以满足不同用户的需求。
用户终端的性能和功能决定了无线集群系统的用户体验和服务质量。
总结以上就是无线集群系统包括的主要组成部分。
无线语音集群调度功能
修改当前登录系统的管理员密码。
3）综合调度功能
功能
描述
监听
调度台可监听范围内任意组群的通话
遥毙
调度台可远程“关闭”终端的集群功能。被“遥毙”的终端无法再次进入系统，直至调度台“解禁”
强插
调度台可强行插入任何组群的对讲
强拆
调度台可强行拆除对讲信道
信道状态监视
调度台可监视所有信道的情况
3对讲终端功能
删除群组
删除不需要的群组。
增加群组成员
在群组中新增一个群组成员，并设置该成员信息。
删除群组成员
删除群组中的单个群组成员。
用户管理功能
用户信息管理Байду номын сангаас
按照用户号码查询用户信息，并可对查询出来的用户信息进行修改,如最大好友数、最大群组数、每个群组的成员最大数等。
用户归属群组查询
按照用户号码查询用户所属群组的情况。
私密呼
调度台发起的针对一个成员的呼叫对讲，该对讲只有调度监控人员和对讲人员听到，其他人和分组都听不到，也无法参与。
电话互连业务
本功能就是一般的手机话音业务。
短消息业务
本功能就是手机的短信服务。
扩展功能
组成员优先级
(话权抢占)
组呼建立后，某成员在有其它成员占用话权的状态下按下PTT键申请话权，如果申请成员的优先级高于说话成员，那么申请成员将抢占话权。
描述
基本功能
紧急报警
司机按下紧急报警按钮，终端发送紧急报警信息到卫星定位系统后台，后台把报警信息转发到该车辆所属的调度监控人员所使用的电脑的通信调度台上；通信调度台即刻通过声音等方式提醒调度监控人员接警。这时可以启动拍照功能，查看车辆现场情况。
项目十三无线集群调度系统
户使用，为单路，而基地台是多路的。集群通信也是单路和多 路混合的一种特殊通信方式。
目前多址方式有频分多址(FDMA)、时分多址(TDMA)、码 分多址(CDMA)、空分多址(SDMA)、混合多址以及随机多址 等方式。
82020/10/28
局域网（Local Area Network， LAN）是指在某一区域内由多台计 算机互联成的计算机组。一般是方 圆几千米以内。
82020/10/28
6)按工作方式可分为同频单工、双频单工、双频双工和半 双工；
7)按服务范围可分为专用网和公用网； 8)按信号形式可分为模拟网和数字网； 9)按交通工具形式可分为汽车、坦克、火车、船舶、飞机 和航天飞行器等的移动通信，还有个人便携移动通信； 10)按应用系统可分为蜂窝式公用移动通信系统、集群调 度移动通信系统、无绳电话系统、无线电寻呼系统、卫星移 动通信系统、分组无线网等。
32020/10/28
(5)双向异频(双频)双工方式 是指每个方向使用一个频率， 通话时无需按下发话键，与普通手机使用情况类似。收发话音 可同时进行。
图13—4双向异频(双频)双工方式
全双工传输: 任意时刻信 息都可进行双向的信息传 输。全双工传输是两个单 工传输的结合，要求收发 设备都具有独立的收发能 力。
(2)信道控制技术 信道共用的体制。多个无线信道同时为多个移动
台所共用，提高信道利用率。 多信道共用的信道分配方式是根据需要实时地将
空闲信道分配给申请通话的用户使用，信道的指配是 动态的，每个信道可以被任意用户使用。
信道定义： 在两点之间用于收发信号的单向或双向通路。
92020/10/28
(3)信令技术 信令是移动台与交换系统之间、交换系统与交换系
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
间隔的不断减小，对行车的组织安全保障提出了更高的要求。
行车调度员除了利用有线调度系统与列车驾驶员、车站值班员
进行通信联络外，在紧急情况下，还需要通过无线通信直接进
行应急抢险和指挥工作。
这种以列车运输调度为目的，利
用无线电进行传输，完成ຫໍສະໝຸດ 动体与固定体之间或移动体与移动体
之间信息通信的系统，称为列车
无线调度通信系统。这是一种专
12.04.2020
图13-2 双向同频单工方式
对讲机
11
(3)双向异频(双频)单工方式 通信双方使用两个不同频率， 两频率有一定的间隔，以防止发射机对接收机产生干扰。因而 一个基地台可同时使用多对频率而不会引起干扰，容量也可扩 展。
半双工传输: 可以交替改变 方向的信息传输，但在任一 特定时刻，信息只能向一个 方向传输，即半双工传输是 一种可切换方向的单工传输， 例如：对话方式的传输。
12.04.2020
12
(4)双向异频(双频)半双工方式 这种通信方式是通信双方收 发信机分别使用两个频率，一方使用双工方式，另一方使用单 工方式。基地台是双工方式，即收发信机同时工作，而移动台 是按键讲话的异频单工方式，如图13-3所示。基地台用两副天 线(或采用天线共用器用一副天线)同时工作，移动台通常处于收 信守候状态。
12.04.2020
9
2．移动通信的工作方式 移动通信有多种工作方式，包括单向信道的单工方式和双
向信道的单工、半双工和双工方式等。 (1)单向单工方式 单向单工即单方向工作，如图13-1所示。
最典型的是无线寻呼系统，即寻呼发射台用单频发出信息，用 户则以此频率接收信息，这是一种单工工作方式。
12.图04.12302-10 单向单工方式(寻呼系统)
用的移动通信系统，在城市轨道
交通上得到广泛的应用，是调度
通信系统的重要组成部分。
12.04.2020
3
一、移动通信的分类
1．移动通信的分类方法 移动通信有以下多种分类方法： 1)按使用对象可分为民用设备和军用设备； 2)按使用环境可分为陆地通信、海上通信和空中通信；
12.04.2020
4
3)按多址方式可分为频分多址(FDMA)、时分多址(TDMA) 和码分多址(CDMA)等；
8
6)按工作方式可分为同频单工、双频单工、双频双工和半 双工；
7)按服务范围可分为专用网和公用网； 8)按信号形式可分为模拟网和数字网； 9)按交通工具形式可分为汽车、坦克、火车、船舶、飞机 和航天飞行器等的移动通信，还有个人便携移动通信； 10)按应用系统可分为蜂窝式公用移动通信系统、集群调 度移动通信系统、无绳电话系统、无线电寻呼系统、卫星移 动通信系统、分组无线网等。
单工传输: 任意时刻只允许向一 个方向进行信息传输，例如：广 播方式的传输。
10
(2)双向同频单工方式 这种方式是指通信双方使用同一个工 作频率，但各方收发设备不同时工作的通信方式，如图13-2所 示。通常通信双方都处于此频率点上的接收守候状态。当A方 讲话时，按下讲话键，此时发射机工作、接收机关闭，B方处 于守候接收状态；A方讲完B方接收后，A方松开讲话键变成接 收状态，B方按下讲话键，仍在此频率上进行讲话，A方接收。 如此反复交替工作，直到双方信息交换完毕。
12.04.2020
6
CDMA (Code Division Multiple Access) 又称码分多址， 是在无线通讯上使用的技术，CDMA允许所有使用者同时使 用全部频带(1.2288Mhz)，且把其他使用者发出讯号视为杂 讯，完全不必考虑到讯号碰撞 (collision) 问题。CDMA中 所提供语音编码技术，通话品质比目前GSM好，且可把用户 对话时周围环境噪音降低，使通话更清晰。就安全性能而言， CDMA不但有良好的认证体制，更因其传输特性，用码来区 分用户，防止被人盗听的能力大大增强。 Wideband CDMA(WCDMA)宽带码分多址传输技术，为IMT-2000的 重要基础技术，将是第三代数字无线通信系统标准之一。
FDMA，频分多址 （frequencydivisionmultipleaccess），是把分配给无 线蜂窝电话通讯的频段分为30个信道，每一个信道都能够 传输语音通话、数字服务和数字数据。频分多址是模拟高级 移动电话服务(AMPS)中的一种基本的技术，是北美地区应 用最广泛的蜂窝电话系统。采用频分多址，每一个信道每一 次只能分配给一个用户。频分多址还用于全接入通信系统 (TACS)。
12.04.2020
5
TDMA：Time Division Multiple Access 时分多址 。时 分多址是把时间分割成周期性的帧(Frame)每一个帧再分割 成若干个时隙向基站发送信号，在满足定时和同步的条件下， 基站可以分别在各时隙中接收到各移动终端的信号而不混扰。 同时，基站发向多个移动终端的信号都按顺序安排在予定的 时隙中传输，各移动终端只要在指定的时隙内接收，就能在 合路的信号中把发给它的信号区分并接收下来。
12.04.2020
1
项目十三 无线集群调度系统
[知识要点] 1．了解移动通信的分类。 2．了解城市轨道交通无线集群调度系统基本结构、设备组
成。 3．掌握城市轨道交通无线集群调度系统设备设置及用户组
别配置。 4．掌握城市轨道交通无线集群调度系统特点及操作。
12.04.2020
2
[理论内容]
随着我国城市轨道交通的发展，行车密度的不断增加，行车
12.04.2020
7
4)按覆盖范围可分为宽域网和局域网； 5)按业务类型可分为电话网、数据网和综合业务网；
局域网（Local Area Network，
“宽带王”是指光纤+局 LAN）是指在某一区域内由多台计
域网（FTTX+LAN）的 算机互联成的计算机组。一般是方
接入方式，也就是光纤到 圆几千米以内。局域网可以实现文
小区或楼栋，五类线入户 件管理、应用软件共享、打印机共
的方式。现在小区里的宽 享、工作组内的日程安排、电子邮
带接入大都采用这种方式， 件和传真通信服务等功能。局域网
其到用户终端的带宽可以 是封闭型的，可以由办公室内的两
达到10Mbps。
台计算机组成，也可以由一个公司
12.04.2020
内的上千台计算机组成。
