压型钢板内电气预埋PPT精品文档35页
合集下载
电气预留预埋培训31页PPT
45、自己的饭量自己知道。——苏联
电气预留预埋培训
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
电气预留预埋培训
26、机遇对于有准备的头脑有特别的 亲和力 。 27、自信是人格的核心。
28、目标的坚定是性格中最必要的力 量泉源 之一， 也是成 功的利 器之一 。没有 它，天 才也会 在矛盾 无定的 迷径中 ，徒劳 无功。- -查士 德斐尔 爵士。 29、困难就是机遇。--温斯顿．丘吉 尔。 30、我奋斗，何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
电气预留预埋培训PPT课件
为了加强安装工程预埋、预留阶段的质量预控，根据经验针对工程中容易发生的质量问题，提出相关 防治措施，现场施工时加以注意，防止质量事故的发生。
第1页/共29页
第一部分 注意事项
一、 下插的电气管线的甩口位置要按各工种的安装配合图确定。首先要弄清管线引出部位是否有装潢吊顶、 风管、水管、桥架、设备等；其次要注意建筑墙体中心线位置，梁与墙体是否一致并弄清墙体厚度，确保 开关、插座管在墙体保护层内。
第14页/共29页
十四、人防工程的电缆、电线暗配管穿越防护密闭隔墙。应在两侧设置过线盒，盒内不得有接线头。待过线 盒穿线后应密封并加盖板。
第15页/共29页
第二部分 施工工序
• 本工程电气安装工程主要进行电缆进户保护管施工、防雷接地施工、管路敷设、配电箱（盘）安装和柜内 配线、管内穿线及电气器具安装等五部分的施工，贯穿于工程的整个阶段。
第2页/共29页
二、 电气管线过变形缝的做法，位置要根据现场情况综合考虑确定。①如变形缝上部有墙体的宜首选向上设 过线盒；②有吊顶可做明盒加软管（控制软管长度动力管线≤0.8米；照明管线≤1.2米）；③没有吊顶、并 且梁下有管线、设备的部位，应在边梁的中上部设暗过线盒；④梁下没有管线、设备的部位，可在边梁的 中间部位设过线盒；⑤过梁线管、过线盒要满足后期穿线要求，且排列整齐。
• 穿线时，首先检查管护口是否齐全。如有遗漏或破损应及时补 齐或更换， 同一交流回路的导线必须穿于同一管内，根据规范 要求导线选择统一，保护接地（ PE 线）应采用黄绿颜色相同 的绝缘导线，零线宜采用淡兰色绝缘线。
第26页/共29页
• 导线在管内不应有接头和扭结， 接头应设在接线盒（ 箱） 内。 • 管内导线包括绝缘层在内的总截面面积不应大于管子内截面面
第1页/共29页
第一部分 注意事项
一、 下插的电气管线的甩口位置要按各工种的安装配合图确定。首先要弄清管线引出部位是否有装潢吊顶、 风管、水管、桥架、设备等；其次要注意建筑墙体中心线位置，梁与墙体是否一致并弄清墙体厚度，确保 开关、插座管在墙体保护层内。
第14页/共29页
十四、人防工程的电缆、电线暗配管穿越防护密闭隔墙。应在两侧设置过线盒，盒内不得有接线头。待过线 盒穿线后应密封并加盖板。
第15页/共29页
第二部分 施工工序
• 本工程电气安装工程主要进行电缆进户保护管施工、防雷接地施工、管路敷设、配电箱（盘）安装和柜内 配线、管内穿线及电气器具安装等五部分的施工，贯穿于工程的整个阶段。
第2页/共29页
二、 电气管线过变形缝的做法，位置要根据现场情况综合考虑确定。①如变形缝上部有墙体的宜首选向上设 过线盒；②有吊顶可做明盒加软管（控制软管长度动力管线≤0.8米；照明管线≤1.2米）；③没有吊顶、并 且梁下有管线、设备的部位，应在边梁的中上部设暗过线盒；④梁下没有管线、设备的部位，可在边梁的 中间部位设过线盒；⑤过梁线管、过线盒要满足后期穿线要求，且排列整齐。
• 穿线时，首先检查管护口是否齐全。如有遗漏或破损应及时补 齐或更换， 同一交流回路的导线必须穿于同一管内，根据规范 要求导线选择统一，保护接地（ PE 线）应采用黄绿颜色相同 的绝缘导线，零线宜采用淡兰色绝缘线。
第26页/共29页
• 导线在管内不应有接头和扭结， 接头应设在接线盒（ 箱） 内。 • 管内导线包括绝缘层在内的总截面面积不应大于管子内截面面
机组埋件 压力钢管制造及安装技术PPT教案
第39页/共61页
肘管制造
第40页/共61页
锥管制造
第41页/共61页
机坑里衬制造
第42页/共61页
基础环制造
第43页/共61页
蜗壳制造技术
通过对蜗壳下料数据点的展开、套料、切 割、坡口制备、瓦片卷制、焊接等技术进 行一定的摸索总结， 对数据点展开计算机 辅助工艺、蜗壳程控卷板及修弧工艺、蜗 壳单节组装控制工艺、蜗壳焊接及变形控 制工艺等蜗壳制造关键项目进行科技攻关， 使我局掌握超大型蜗壳制造技术，为以后 此类制作提供实际的施制造经验。
通过对伸缩节下料、卷制、焊接及变形控制、尺寸精确控制、波壳体安装及 焊接、打压试验等一系列关键技术进行科技术攻关，突破常规制造工序，采 取下料与刨边相互结合、交替作业的加工方式，并采用多个瓦片并排卷制的 方式，取得了很好的效果，解决了切割受热变形及卷制扭曲变形的问题。
引入“测算直径”与“测算周长”的概念，对数据点进行分析、对比、控制， 以保证相邻环形结构之间的配合间隙，通过焊接变形及控制手段达到机加工 的装配条件要求，解决了工地现场无大型机加工手段的限制，满足总装质量 要求。
雷公滩钢管加工厂位于左岸坝前雷公滩渣场300 平台内，占地面积约8200m2 。厂区共划分为7大 区域：钢管加工区、钢管防腐区、成品管节存 放区、办公室及仓库、临时住房、钢管装车区 和厂内施工道路。
第6页/共61页
科学的技术管理体系
施工组织设计和重大技术措施 方案审查；
施工图纸审查； 工艺技术文件编制审核； 技术交底； 首件产品试制（验）； 工序交接； 工艺跟踪和第反7页/馈共61页； 预控和纠偏。
第2页/共61页
压力钢管制造工程量
龙滩水电站引水系统压力钢管制造工程主要工程项 目包括引水系统地下和地面压力钢管的渐变管、直 管、弯管、锥管、伸缩节及其加劲环、阻水环、排 水管接头和补强板、灌浆孔补强板、钢管内支撑等 部件的加工与制造。
肘管制造
第40页/共61页
锥管制造
第41页/共61页
机坑里衬制造
第42页/共61页
基础环制造
第43页/共61页
蜗壳制造技术
通过对蜗壳下料数据点的展开、套料、切 割、坡口制备、瓦片卷制、焊接等技术进 行一定的摸索总结， 对数据点展开计算机 辅助工艺、蜗壳程控卷板及修弧工艺、蜗 壳单节组装控制工艺、蜗壳焊接及变形控 制工艺等蜗壳制造关键项目进行科技攻关， 使我局掌握超大型蜗壳制造技术，为以后 此类制作提供实际的施制造经验。
通过对伸缩节下料、卷制、焊接及变形控制、尺寸精确控制、波壳体安装及 焊接、打压试验等一系列关键技术进行科技术攻关，突破常规制造工序，采 取下料与刨边相互结合、交替作业的加工方式，并采用多个瓦片并排卷制的 方式，取得了很好的效果，解决了切割受热变形及卷制扭曲变形的问题。
引入“测算直径”与“测算周长”的概念，对数据点进行分析、对比、控制， 以保证相邻环形结构之间的配合间隙，通过焊接变形及控制手段达到机加工 的装配条件要求，解决了工地现场无大型机加工手段的限制，满足总装质量 要求。
雷公滩钢管加工厂位于左岸坝前雷公滩渣场300 平台内，占地面积约8200m2 。厂区共划分为7大 区域：钢管加工区、钢管防腐区、成品管节存 放区、办公室及仓库、临时住房、钢管装车区 和厂内施工道路。
第6页/共61页
科学的技术管理体系
施工组织设计和重大技术措施 方案审查；
施工图纸审查； 工艺技术文件编制审核； 技术交底； 首件产品试制（验）； 工序交接； 工艺跟踪和第反7页/馈共61页； 预控和纠偏。
第2页/共61页
压力钢管制造工程量
龙滩水电站引水系统压力钢管制造工程主要工程项 目包括引水系统地下和地面压力钢管的渐变管、直 管、弯管、锥管、伸缩节及其加劲环、阻水环、排 水管接头和补强板、灌浆孔补强板、钢管内支撑等 部件的加工与制造。
压型钢板内电气预埋 ppt课件
ppt课件
17
压型钢板开孔
ppt课件
18
五、压型钢板施工工艺
3、接线盒固定 方式 1、定制的接线盒外部装耳朵，采用自攻螺丝在压型钢
板上固定 2、直接在压型钢板上用氩弧焊直流电焊机点焊
ppt课件
19
固定方式一
自攻螺丝 固定
ppt课件
20
固定方式二
电焊机点焊
ppt课件
21
五、压型钢板施工工艺
4、本工程接线盒固定方式选择
直流电焊机输出的是直流电压，它具有重量轻、便于 携带、容易起弧、调整电流容易、省电等特点，通过 电子元件来进行AC-DC变换，经过现场多次实验，电流 在55mA-58mA时，不会造成压型钢板焊穿，不会出现破 坏压型钢板结构而导致漏砼现象，因此确定可以直接 在压型钢板上点焊固定。考虑到施工简便原则，本工 程采用用氩弧焊电焊机点焊固定接线盒。
钢承板组合楼板比传统木模板结构存在很多优点，因 此越来越多被各个工程采用，本工程压型钢板为闭口 型钢承板组合楼板，材质为Q410，表面采用热浸锌处 理，有效覆盖宽度555mm，中间平均分布两条肋筋，每 个凹槽宽度185mm，肋筋高度65mm。梁上焊接栓钉用于 固定钢承板组合楼板。钢承板组合楼板断面见下图
ppt课件
12
四、压型钢板与木模工艺差异
（4）管路固定，由于压型钢板上底筋敷设，只在每个 槽内放置一根钢筋，管路不能与底筋绑扎固定。
ppt课件
13
五、压型钢板施工工艺
1、接线盒选择
压型钢板肋筋高65mm，间距185mm, 前期策划：压型钢 板肋筋高65mm，间距185mm, 如采用普通86型70厚接线 盒，根据施工验收规范要求，在混凝土内平面敷设时， 弯曲半径不应小于管外径的10倍，本工程预埋JDG管型 号为φ20，其弯曲半径需大于200mm，在接线盒与肋筋 边缘间距内不能满足规范要求，因此从厂家定制接线 盒，接线盒要求：采用86型方型活底接线盒，盒厚 100mm，敲落孔底距盒底70mm，内外双面耳朵，外耳朵 要求紧贴盒底，便于用自攻螺丝固定在压型钢板上。

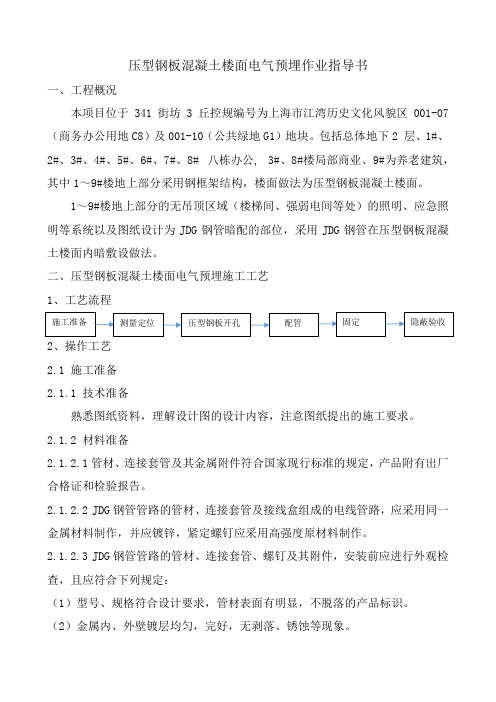

压型钢板混凝土楼面电气预埋作业指导书
压型钢板混凝土楼面电气预埋作业指导书一、工程概况本项目位于341街坊3丘控规编号为上海市江湾历史文化风貌区001-07（商务办公用地C8）及001-10（公共绿地G1）地块。
包括总体地下2 层、1#、2#、3#、4#、5#、6#、7#、8# 八栋办公, 3#、8#楼局部商业、9#为养老建筑，其中1～9#楼地上部分采用钢框架结构，楼面做法为压型钢板混凝土楼面。
1～9#楼地上部分的无吊顶区域（楼梯间、强弱电间等处）的照明、应急照明等系统以及图纸设计为JDG 钢管暗配的部位，采用JDG 钢管在压型钢板混凝土楼面内暗敷设做法。
二、压型钢板混凝土楼面电气预埋施工工艺1、工艺流程2、操作工艺 2.1 施工准备2.1.1 技术准备熟悉图纸资料，理解设计图的设计内容，注意图纸提出的施工要求。
2.1.2 材料准备2.1.2.1管材、连接套管及其金属附件符合国家现行标准的规定，产品附有出厂合格证和检验报告。
2.1.2.2 JDG 钢管管路的管材、连接套管及接线盒组成的电线管路，应采用同一金属材料制作，并应镀锌，紧定螺钉应采用高强度原材料制作。
2.1.2.3 JDG 钢管管路的管材、连接套管、螺钉及其附件，安装前应进行外观检查，且应符合下列规定：（1）型号、规格符合设计要求，管材表面有明显，不脱落的产品标识。
（2）金属内、外壁镀层均匀，完好，无剥落、锈蚀等现象。
施工准备测量定位 配管 压型钢板开孔 固定 隐蔽验收（3）管材、连接套管及其金属附件内、外壁表面光洁，壁厚均匀，管口边缘平整、光滑。
（4）连接套管的长度不小于管外径的2～3.5倍，套管中心凹型槽弧度均匀，位置垂直、正确、凹槽深度与钢导管管壁厚度一致。
（5）紧定螺钉符合生产设计要求，螺纹整齐、光滑、配合良好、顶针尖固，旋转紧定脱落的“脖颈”尺寸准确。
2.1.3 主要工具2.1.3.1 弯管器、开孔器、手电钻、电焊机。
2.1.3.2 钢锯、锉刀、手锤、螺丝刀、钢丝钳、卷尺、记号笔等。
电气预埋管施工ppt课件
内照明暗埋。
施工方便，有一定强度，质量轻， 无需跨接接地性能良好，耐火性 能好，广泛应用于室内工程明敷
和暗敷
有较好的导电性能，强度高，耐 火性能好，是KBG管升级版，一 般多用于消防施工明敷和暗埋
SC管
需要
需要 螺纹、焊接
弯头
强度较高，耐火性能好，但施工 工艺复杂，需进行防腐及接地处 理，一般用于室外电缆配管暗敷
6
三、施工重点
1、梁板上定位放线不精确对后 期安装的影响：
线盒不居中 成排线盒不在一条线 梁底线管与墙体错位
根据施工图纸和规定的要求准 确测量出灯位的位置，用油漆 标出灯位盒的尺寸位置及进入 灯位盒管路的敷设方向
7
三、施工重点
2、线管制作中的注意事项：
切管时必须尺寸精确
由于长度偏差不大，施工时为了省事强行安 装，管道偏长时导致线管整体受力较大，线 管偏短时为了能连接上，将接头处套筒不留 足长度，接头处容易出现缝隙或脱落。
电气预埋管施工
0
一、线管的分类 硬化聚录乙烯管（PVC） 扣压式薄壁钢管（KBG） 紧定式薄壁钢管（JDG） 焊接钢管（SC）
1
一、线管的分类
材料种类 PVC管
材质要求
➢ 管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合 国家统一标准，管壁厚度应均匀一致。
➢ 所用绝缘导管附件与配制品，如各种灯头盒、开关盒、 插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍， 并应使用配套的阻燃制品。
KBG管
壁厚 （mm）
JDG管
壁厚 （mm）
16
2.5
16
1.3
16
1
16
1.6
20
2.5
20
施工方便，有一定强度，质量轻， 无需跨接接地性能良好，耐火性 能好，广泛应用于室内工程明敷
和暗敷
有较好的导电性能，强度高，耐 火性能好，是KBG管升级版，一 般多用于消防施工明敷和暗埋
SC管
需要
需要 螺纹、焊接
弯头
强度较高，耐火性能好，但施工 工艺复杂，需进行防腐及接地处 理，一般用于室外电缆配管暗敷
6
三、施工重点
1、梁板上定位放线不精确对后 期安装的影响：
线盒不居中 成排线盒不在一条线 梁底线管与墙体错位
根据施工图纸和规定的要求准 确测量出灯位的位置，用油漆 标出灯位盒的尺寸位置及进入 灯位盒管路的敷设方向
7
三、施工重点
2、线管制作中的注意事项：
切管时必须尺寸精确
由于长度偏差不大，施工时为了省事强行安 装，管道偏长时导致线管整体受力较大，线 管偏短时为了能连接上，将接头处套筒不留 足长度，接头处容易出现缝隙或脱落。
电气预埋管施工
0
一、线管的分类 硬化聚录乙烯管（PVC） 扣压式薄壁钢管（KBG） 紧定式薄壁钢管（JDG） 焊接钢管（SC）
1
一、线管的分类
材料种类 PVC管
材质要求
➢ 管材里外应光滑，无凸棱凹陷、针孔、气泡，内外径应符合 国家统一标准，管壁厚度应均匀一致。
➢ 所用绝缘导管附件与配制品，如各种灯头盒、开关盒、 插座盒、管箍、粘合剂等，套管的长度要满足管外径的3倍， 并应使用配套的阻燃制品。
KBG管
壁厚 （mm）
JDG管
壁厚 （mm）
16
2.5
16
1.3
16
1
16
1.6
20
2.5
20
压型钢板内电气预埋
接线盒定做
定制接线盒
100mm 厚86型方型盒
五、压型钢板施工工艺
2、接线盒预埋 在压型钢板上预埋接线盒，由于不存在拆模情况，
需提前在压型钢板上开孔，确定预埋接线盒位置，经 过与土建及钢结构技术部门协商，可以在压型钢板上 开接线盒孔，不影响结构安全。接线盒选用86型100厚 方型盒，其尺寸为70mm*70mm，为保证耳朵外露便于后 期上盖板等工序，采用直径为70mm的开孔器开孔， 普通木模板上预埋接线盒在预制接线盒时内部塞满锯 末，防止接线盒被砼堵塞，此处压型钢板上由于提前 开孔，堵盒几率很小，为减少班组施工工序，不再填 充锯末。
四、压型钢板与木模工艺差异
（4）管路固定，由于压型钢板上底筋敷设，只在每个 槽内放置一根钢筋，管路不能与底筋绑扎固定。
五、压型钢板施工工艺
1、接线盒选择
压型钢板肋筋高65mm，间距185mm, 前期策划：压 型钢板肋筋高65mm，间距185mm, 如采用普通86型 70厚接线盒，根据施工验收规范要求，在混凝土内平 面敷设时，弯曲半径不应小于管外径的10倍，本工程 预埋JDG管型号为φ20，其弯曲半径需大于200mm，在 接线盒与肋筋边缘间距内不能满足规范要求，因此从 厂家定制接线盒，接线盒要求：采用86型方型活底接 线盒，盒厚100mm，敲落孔底距盒底70mm，内外双 面耳朵，外耳朵要求紧贴盒底，便于用自攻螺丝固定 在压型钢板上。
河北开元环球中心断发展，施工技术不 断进步，整个建筑行业涌现了一批超大规模的建筑， 越来越多的建筑采用新材料新工艺，近年来钢结构建 筑逐渐受到发展商的青睐，钢承板组合楼板以强劲的 混凝土握裹抗剪力，优越的组合楼板断面，绝佳的耐 火性能，板底卡槽式悬吊系统，施工简单迅速，平整 的板底外观，更长的使用寿命等优点得到广泛应用， 如北京中央电视台新台址，北京国际饭店，北京财富 中心，上海浦东机场等工程，其中电气预埋施工方法 与传统木模施工工艺有很大区别。
2024年度水电预留预埋课件pptx
水电预留预埋课件pptx
2024/3/24
1
CATALOGUE
目 录
• 水电预留预埋基本概念与重要性 • 水电预留预埋设计原则与方法 • 水电预留预埋施工工艺流程 • 水电预留预埋中常见问题及解决方
案
2024/3/24
2
CATALOGUE
目 录
• 水电预留预埋质量控制与安全防护 措施
• 水电预留预埋技术创新与发展趋势
渗漏原因分析
防水材料质量不合格；施工操作不规范，导致防水层破损。
解决方案
选用优质防水材料，确保防水性能；加强施工管理，规范施工操作，避免防水层 破损。同时，对于已经出现的渗漏现象，应及时进行维修，防止问题扩大。
2024/3/24
21
05
CATALOGUE
水电预留预埋质量控制与安全 防护措施
2024/3/24
材料准备
根据设计要求，准备相应 规格和质量的套管、接线 盒、水管等材料。
15
施工工艺流程详解
01
02
03
04
预留孔洞
在建筑结构施工过程中，按照 设计要求在相应位置预留孔洞
。
预埋套管
在预留孔洞内安装套管，确保 套管与孔洞紧密贴合，防止混
凝土浆渗入。
接线盒安装
在预留位置安装接线盒，确保 接线盒与墙面平齐、牢固。
数字化和智能化技术将成为水电预留预埋行业的重要发展方向，通过 BIM、大数据、人工智能等技术手段，实现设计、施工、运维等全过程 的数字化和智能化管理。
综合化发展
水电预留预埋行业将更加注重与建筑、结构、机电等相关专业的协同和 融合，实现多学科、多专业的综合化发展。
29
THANKS
感谢观看
2024/3/24
1
CATALOGUE
目 录
• 水电预留预埋基本概念与重要性 • 水电预留预埋设计原则与方法 • 水电预留预埋施工工艺流程 • 水电预留预埋中常见问题及解决方
案
2024/3/24
2
CATALOGUE
目 录
• 水电预留预埋质量控制与安全防护 措施
• 水电预留预埋技术创新与发展趋势
渗漏原因分析
防水材料质量不合格；施工操作不规范，导致防水层破损。
解决方案
选用优质防水材料，确保防水性能；加强施工管理，规范施工操作，避免防水层 破损。同时，对于已经出现的渗漏现象，应及时进行维修，防止问题扩大。
2024/3/24
21
05
CATALOGUE
水电预留预埋质量控制与安全 防护措施
2024/3/24
材料准备
根据设计要求，准备相应 规格和质量的套管、接线 盒、水管等材料。
15
施工工艺流程详解
01
02
03
04
预留孔洞
在建筑结构施工过程中，按照 设计要求在相应位置预留孔洞
。
预埋套管
在预留孔洞内安装套管，确保 套管与孔洞紧密贴合，防止混
凝土浆渗入。
接线盒安装
在预留位置安装接线盒，确保 接线盒与墙面平齐、牢固。
数字化和智能化技术将成为水电预留预埋行业的重要发展方向，通过 BIM、大数据、人工智能等技术手段，实现设计、施工、运维等全过程 的数字化和智能化管理。
综合化发展
水电预留预埋行业将更加注重与建筑、结构、机电等相关专业的协同和 融合，实现多学科、多专业的综合化发展。
29
THANKS
感谢观看
2024版电气预留预埋培训PPT课件
材料准备
根据图纸要求，准备相应 规格和数量的电线管、接 线盒、开关插座底盒等预 留预埋材料。
施工工具
准备切割机、弯管机、电 锤等施工工具，确保施工 顺利进行。
主要施工步骤详解
定位
根据图纸要求，在施工现场确定电气预留预埋的准确位置。
切割
使用切割机对电线管进行切割，确保切口平整、无毛刺。
弯管
使用弯管机对电线管进行弯曲，确保弯曲半径符合要求， 避免电线管出现折皱或塌陷。
04
质量控制与验收标准
质量检查方法及频次
外观检查 对预留预埋件的外观进行目视检查， 确认无裂纹、变形、锈蚀等缺陷。
尺寸检查
使用测量工具对预留预埋件的尺寸进 行测量，确保符合设计要求。
材质检查
通过化验或其他方法对预留预埋件的 材质进行检测，确认其符合相关标准。
检查频次
根据工程规模、施工进度及重要性等 因素，制定合理的检查频次，确保每 个阶段的质量可控。
应急预案制定和演练效果评价
应急预案制定
针对电气预留预埋工程中可能发 生的事故，制定相应的应急预案，
明确应急组织、通讯联络、现场 处置等方面的要求。
应急演练实施
定期组织应急演练，提高员工应急 处置能力，检验应急预案的可行性 和有效性。
演练效果评价
对演练效果进行评价，针对存在的 问题和不足进行改进和完善，确保 应急预案的实用性和可操作性。
设置提供依据。
电缆选型
根据负荷电流、电压降、敷设 环境等因素，选择合适的电缆
型号和规格。
开关设备选型
根据负荷类型、短路容量、操 作方式等要求，选择适当的开
关设备。
相关法规、标准解读
国家电气法规
介绍国家电气法规的核心内容和 要求，如《电力法》、《电力供
压型钢板内电气预埋共36页文档
25、学习是劳动，是充满思想的劳动。——乌申斯，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
压型钢板内电气预埋
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
压型钢板内电气预埋
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压型钢板
压型钢板肋筋 65mm
压型钢板
吊挂件孔
四、压型钢板与木模工艺差异
1、传统木模电气预埋施工工艺 （1）箱、盒稳装时，在木模板上时，用钉子钉于接
线盒两边，中间用镀锌铁丝拉紧固定
（2）管路敷设沿底筋沿最近的线路敷设，尽量减少 弯曲
（3）管路固定，沿结构底筋每隔1.2米，用镀锌铁丝 绑扎固定
接线盒定做
定制接线盒
100mm 厚86型方型 盒
五、压型钢板施工工艺
2、接线盒预埋 在压型钢板上预埋接线盒，由于不存在拆模情况，
需提前在压型钢板上开孔，确定预埋接线盒位置，经 过与土建及钢结构技术部门协商，可以在压型钢板上 开接线盒孔，不影响结构安全。接线盒选用86型100 厚方型盒，其尺寸为70mm*70mm，为保证耳朵外露 便于后期上盖板等工序，采用直径为70mm的开孔器 开孔，普通木模板上预埋接线盒在预制接线盒时内部 塞满锯末，防止接线盒被砼堵塞，此处压型钢板上由 于提前开孔，堵盒几率很小，为减少班组施工工序， 不再填充锯末。
（4）拆模后，接线盒清理，将接线盒内锯末清干净 后刷防腐漆处理，地面上做到工完场清
四、压型钢板与木模工艺差异
2、压型钢板上电气预埋工艺 （1）压型钢板上开孔，为保证能浇筑砼后找到接线
盒位置，需提前开孔 （2）接线盒固定 （3）管路固定
四、压型钢板与木模工艺差异
3、压型钢板电气预埋施工难点
（1）木模工艺，拆模后，接线盒直接暴露在楼板上， 而压型钢板楼板不存在拆模，必须提前开孔，增加施 工工序
（2）接线盒固定，压型钢板上不能用钉子及铁丝拉 线固定，需寻找新的固定方式
（3）管路敷设，压型钢板存在肋筋为65mm，如采用 普通86型70厚接线盒，根据施工验收规范要求，在混 凝土内平面敷设时，弯曲半径不应小于管外径的10倍， 本工程预埋JDG管型号为φ20，其弯曲半径需大于 200mm，在接线盒与肋筋边缘间距内不能满足规范要
四、压型钢板与木模工艺差异
（4）管路固定，由于压型钢板上底筋敷设，只在每 个槽内放置一根钢筋，管路不能与底筋绑扎固定。
五、压型钢板施工工艺
1、接线盒选择
压型钢板肋筋高65mm，间距185mm, 前期策划：压 型钢板肋筋高65mm，间距185mm, 如采用普通86型 70厚接线盒，根据施工验收规范要求，在混凝土内平 面敷设时，弯曲半径不应小于管外径的10倍，本工程 预埋JDG管型号为φ20，其弯曲半径需大于200mm， 在接线盒与肋筋边缘间距内不能满足规范要求，因此 从厂家定制接线盒，接线盒要求：采用86型方型活底 接线盒，盒厚100mm，敲落孔底距盒底70mm，内外 双面耳朵，外耳朵要求紧贴盒底，便于用自攻螺丝固 定在压型钢板上。
压型钢板内电气预埋
河北开元环球中心项目部
一、前言
近年来，随着我国建筑行业的不断发展，施工技术不 断进步，整个建筑行业涌现了一批超大规模的建筑， 越来越多的建筑采用新材料新工艺，近年来钢结构建 筑逐渐受到发展商的青睐，钢承板组合楼板以强劲的 混凝土握裹抗剪力，优越的组合楼板断面，绝佳的耐 火性能，板底卡槽式悬吊系统，施工简单迅速，平整 的板底外观，更长的使用寿命等优点得到广泛应用， 如北京中央电视台新台址，北京国际饭店，北京财富 中心，上海浦东机场等工程，其中电气预埋施工方法 与传统木模施工工艺有很大区别。
五、压型钢板施工工艺
7、JDG管敷设固定方式 （1）沿压型钢板凹槽方向敷设的，沿压型钢板肋筋上
方敷设，与钢结构提前开的吊挂件孔穿铁丝绑扎固定
五、压型钢板施工工艺
5、压型钢板内预埋管路敷设方式 （1）沿压型钢板底凹槽敷设 （2）压型钢板肋筋上敷设。
五、压型钢板施工工艺
6、本工程管路敷设原则
由于后期吊顶、管线施工的支吊架分布密集，如管路 敷设紧贴压型钢板，将电气预埋的管路打穿的概率很大， 本工程预埋管路主要为弱电消防及应急照明回路，办公 区域只有消防探头，无其他管线，基本无交叉，为减少 后期成品破坏，现规定管线统一在距压型钢板底65mm 即压型钢板肋筋上敷设。
二、适用范围
本工法适用于钢承板组合楼板内电气JDG管暗敷设
三、工程概况
1、工程介绍
本工程地下四层，地上五十三层，总建筑面积 178608.46 m2，建筑总高度236.6m。本工程是一幢 具有国际标准的高级酒店、办公及餐饮的综合体。该 楼为框架-核心筒结构，核心筒由型钢柱和混凝土剪力 墙组成。楼盖体系六层及以下采用现浇钢筋混凝土楼 板，六层以上多为压型钢板组合楼盖。裙房地上5层， 地下4层，为现浇钢筋混凝土框架结构，屋面为钢管 桁架上铺现浇混凝土楼板。
三、工程概况
2、专业介绍
电气专业在压型钢板上施工的系统包括火灾报警及消 防联动系统、应 急照明系统、广播系统、安防系统，考虑火灾报警及 消防联动系统及应急照明系统的防火要求，本工程将 其预埋入混凝土内。预埋工程量JDG管110000米，接 线盒9600个。
三、压型钢板介绍
钢承板组合楼板比传统木模板结构存在很多优点，因 此越来越多被各个工程采用，本工程压型钢板为闭口 型钢承板组合楼板，材质为Q410，表面采用热浸锌处 理，有效覆盖宽度555mm，中间平均分布两条肋筋， 每个凹槽宽度185mm，肋筋高度65mm。梁上焊接栓 钉用于固定钢承板组合楼板。钢承板组合楼板断面见 下图
压型钢板开孔
五、压型钢板施工工艺
3、接线盒固定 方式 1、定制的接线盒外部装耳朵，采用自攻螺丝在压型钢
板上固定 2、直接在压型钢板上用氩弧焊直流电焊机点焊
固定方式一
自攻螺丝 固定
固定方式二
电焊机点焊
五、压型钢板施工工艺
4、本工程接线盒固定方式选择
直流电焊机输出的是直流电压，它具有重量轻、便于 携带、容易起弧、调整电流容易、省电等特点，通过 电子元件来进行AC-DC变换，经过现场多次实验，电 流在55mA-58mA时，不会造成压型钢板焊穿，不会 出现破坏压型钢板结构而导致漏砼现象，因此确定可 以直接在压型钢板上点焊固定。考虑到施工简便原则， 本工程采用用氩弧焊电焊机点焊固定接线盒。
