中性点接地变压器大修文件包
主变大修文件包
600MW机组检修文件包
DQ-022
主变大修
检修单位负责人
检修工作负责人
检修单位技术负责人
检修时间：年月日至年月日
600MW 机组检修程序
DQ-022
主变大修
编制
审核
批准
年月日版次1
【JL】2
变压器试验记录
试验人员：
检修总结报告
单位年月日，
1检修工期：
计划：年月日到年月日，共计：天
实际：年月日到年月日，共计：天
2人工：
计划：工时，实际：工时。
3检修费用：
计划：万元，实际：万元。
4备品备件、材料消耗情况：
5检修中进行的主要工作：
6检修中发现并消除的主要缺陷：
7设备的变更或改进情况，
8质量控制点执行情况：
9尚未消除的缺陷及未消除原因：
10验收意见和评价：
11其他：
不合格品报告处置单
不合格品评审记录。
10kv变压器大修试验作业指导书
安全措施及注意事项 应过快
1）应注意测试高压线 的对地绝缘问题 2）仪器应可靠接地
试验标准
1）不同温度下的 tg δ值一般可
用公式
tg δ2 = tg
δ ×1.3 (t2-t1)/10 1
换算 ( 式中 tg δ1、tg δ 2 分别为在
温度 t 1、t 2 下的 tg δ值 ) ， 20 ℃
时 tg δ不大于： 0.6%
3 试验现场不设安全围栏，会使非试验人员进入试验场地，造成触电
4 进行绝缘电阻测量和直流试验后不对试品充分放电，会发生电击 5 加压时无人监护，可能会造成误加压或非试验人员误入试验场地，造成触电 6 升压过程不实行呼唱制度，会造成人员触电 7 登高作业可能会发生高空坠落或瓷件损坏
8 试验设备接地不好，可能会对试验人员造成伤害
√ 序号
1
2
试验项目 绕 组连 同3. 套 管绝 缘 电 阻、 吸 收 比和 极 化指数
试验方法 1）测量并记录环境温度和湿度，并记 录变压器顶层油温平均值作为绕组绝 缘温度 2）测量前应将被测绕组短路接地，将 所有绕组充分放电 3）各非被测绕组短路接地，被测绕组 各引出端短路，测量记录 15 秒、 60 秒、 600 秒的绝缘电阻值 4）先断开测量线，关闭兆欧表，被测 绕组回路对地放电 5）测量其他绕组
量值换算到同一温度（式中 R1、R2分 法
别为在温度 t1 、 t2 下的电阻值， t1 3）应注意在测量后对
可取为交接试验时的变压器绕组温
被测绕组充分放电
度；T 为电阻温度常数， 铜导线取 235，
铝导线取 225）
1) 将变压比测试仪与被测变压器的
测试前应正确输入被
高压、低压绕组用测试线正确连接
220kV GIS 检修文件包
断路器处于合闸位置，取掉支撑环，松开 M8×60 内六角螺栓。
取出支撑环，取出喷口和动弧、触头，用卡钳取出卡圈。取出
喷口、螺母、波形垫圈、触头，用卡钳取出卡圈。取出喷口、
螺母、波形垫圈。
□ 2.5、灭弧室的润滑，所有灭弧室的滑动部分需要润滑油润滑。
□ 2.6、润滑辅助设备的连接部分。
3
□ 3、断路器回装
年
设备代码 □C 级检修 □消缺 月 计划工日
主
1. SF6 断路器检修
6．SF6 气体密度继电器检修
要
2. GIS 隔离开关及接地开关检修检修
检
修
3. GIS 母线 PT 检修
项
4. GIS 套管式电流互感器检修
目
5. GIS 出线套管检修
□需单独办理工作票 □该设备所属系统已办票，不需单独办理工作票
1.5 磅
Φ30×300mm 3000KW
3m
规格/型号
检查结果
备注
检查结果
备注
第5页，共 19 页
版 次：第 1 版
6、材料准备
序号
材料名称
1）
不掉毛棉布
2）
清洗剂（酒精
3）
4）
5）
7、备件准备
序号
备件名称
1）
GCB 分闸线圈
2）
GCB 合闸线圈
3）
DS/ES 机构微动开关
4）
SF6 密度继电器
219序号检修工作任务单检修计划工作许可主要检修项目修后目标质检点分布验收人员签字方修前准备卡设备基本参数设备修前状况人员准备工具准备工作票准备材料准备备件及资料准备施工现场准备检修工序卡检修工序步骤及内容质量标准质检点及签检修技术记录卡检修技术记录卡a检修技术记录b设备试运记录单运行程序及措施参数记录试运情况记录完工报告单主要材料备件消耗统计缺陷处理异动情况及让步情况精品文档精品文档可以编辑修改等待你的下载管理教育文档遗留问题及采取措施修后总体评价各方签字220kvgis设备代码sf6断路器检修gis隔离开关及接地开关检修检修gis母线pt检修gis套管式电流互感器检修gis出线套管检修6sf6气体密度继电器检修需单独办理工作票该设备所属系统已办票不需单独办理工作票电气第一种工作票电气继保工作票热机工作票其它工作许可条件动火工作票封堵打开围栏设置其它特殊要求1

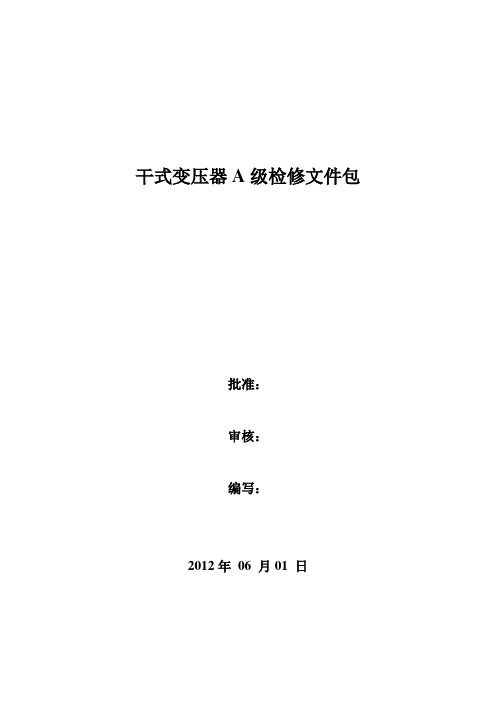

干式变压器A级检修文件包
干式变压器A级检修文件包批准：审核：编写：2012年06 月01 日1文件准备H H H 2工器具、备件的准备W3检修场地的准备,验证工作票。
零部件放置场地铺设防护材料并设置围栏；该变压器的电源控制柜必须由运行、检修同时加锁W W W4 柜体内部和外部的清洁：彻底清扫灰尘，用吸尘器将灰尘吸走。
W5 变压器本体检查：检查变压器本体有无裂纹、鼓包、放电痕迹。
W H H6 变压器冷却风扇的检查。
检查风扇转动是否灵活、声音有无异常。
H W W7 变压器温度控制器的检查。
检查控制器工作是否正常，温控是否正确。
W W W8 电接点的检查。
检查所有的接点有无松动，如有松动必须紧固。
9 变压器修前和修后的试验。
变压器在修后进行规定的试验，数据要和出厂时的数据进行对比。
W W W10 恢复安装。
认真检查，不得有任何遗留物，完毕后进行绝缘检查。
W11 检测合格后进行送电。
12 不符合项的关闭H H H13 品质再鉴定H H H114 质量安全计划关闭H H H一般工器具序号工具名称规格型号检验结果检验人使用人备注1 电工工具套2 工业酒精3 试验仪器4 电源拖线盘5 吹灰机6 吸尘器2特殊工器具序号工具名称规格型号使用范围班组检验人部门检验人点检检验人检验结果使用人备注一般防护用品序号防护用品名称检验结果检验人使用人备注1 防护鞋2 手套3 防静电工作服特殊防护用品序号防护用品名称使用范围班组检验人部门检验人点检检验人检验结果使用人备注1 护目镜3技术安环科大修文件包干式变压器设备名称设备位置干式变压器停工待检点：H（生效印）见证点：W版次编写校对批准姓名日期姓名日期姓名日期工序1概述□全面清洁检查。
□变压器本体检查□变压器冷却风扇的检查。
□变压器控制器的检查。
□绝缘检查工序2安全措施□严格执行《电业安全工作规程》。
□拆卸小心谨慎，以免损坏设备。
□防止物件落入柜内。
□检修场地设禁戒带。
工序3备品备件序号名称规格与图号单位数量123工序4专用工器具及场地准备4.1 专用工器具□大功率吸尘器吹风机□电工工具、扳手、手锤□万用表□帆布、检修用橡皮垫□兆欧表、工具使用前必须进行检查，不合格的工具严禁使用，杜绝由于使用不合格工具造成人员伤害的现象发生。
励磁系统检修文件包(一次部分)要点
600MW机组检修文件包励磁系统检修（电气一次部分）检修单位：检修部专工：生技部专工：监理：生技部审核：批准：长安益阳发电有限公司年月日设备名称励磁系统实际工日检修计划设备检修类别□ A级检修□ B级检修□ C级检修□其它计划工作时间年月日至年月日实际工作时间年月日至年月日主要检修项目1.励磁变及其附件检修、试验2.灭磁开关检修3.励磁母线、整流柜检修修后目标1.励磁变清扫，一次接线无过热松动、无积灰积尘现象，温控器拆接、送校，温度探头固定良好，检修风机、无积灰、转动灵活。
试验合格。
2.灭磁开关螺栓紧固，无过热松动、无积灰积尘现象。
3.励磁母线、整流柜内设备及屏柜清扫干净，螺栓紧固、无爬电、无积灰积尘现象，无锈蚀。
修前状况基本参数序号名称型号（参数）1 变压器型号2 额定容量3 额定电流必备工具准备序号工器具名称规格单位数量准备情况1 电气常用个人工具普通套 1 □2 套筒扳手5-32mm 套 1 □3 试验变压器15KVA 套 1 □4 直阻测试仪套 1 □5 绝缘电阻测试仪2500V 套 1 □6 红外测温仪>250℃台 1 □7 撬棍0.6、1.3M 根 4 □8 压缩空气吹扫工具套 1 □9 吸尘器台 1 □10 管道刷把 2 □11 毛刷40mm 把 3 □12 断路器动作特性测试仪DB-8001 套 1 □检修工序步骤及危险点源控制：参见《干式变压器检修作业标准》(附件一）参见《干式变压器检修作业危险分析及控制表》附件二是否组织学习□□开工许可作业组负责人检修部专工项目部专工生技部专工监理时间项目部专工生技部专工监理时间1、励磁变及其附件检修、试验 H -1 三级验收检查部位标准修前情况修后情况高压接头平整，清洁，无毛刺，裂纹。
底座清洁，无锈蚀，油漆完整金属构架清洁，无锈蚀，油漆完整相色漆油漆完整，相色鲜明绝缘电阻、吸收比绕组绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化，吸收比(10～30℃范围)不低于1.3铁芯绝缘电阻穿芯螺杆绝缘与以前测试结果相比无显著差别高、低压侧绕组直流电阻直流电阻相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%，高压绕组耐压通过温控器校验合格，安装螺丝齐全，接线正确。
变电检修工习题与参考答案
变电检修工习题与参考答案一、单选题（共49题，每题1分，共49分）1.在保护检验工作完毕后、投入出口连接片之前，通常用万用表测量跳闸连接片电位，当断路器在合闸位置时，正确的状态应该是( )。
(直流系统为 220V)A、连接片下口对地为+110V 左右，上口对地为-110V 左右B、连接片下口对地为+110V 左右，上口对地为 0V 左右C、连接片下口对地为 0V，上口对地为-110V 左右D、连接片下口对地为+220V 左右，上口对地为 0V正确答案：C2.在出入段线（出入场线）、（）、尽头站站后辅助线等特殊区域作业时，须单独注明。
A、车辆段B、联络线C、停车线D、主变电所正确答案：B3.某变电站有一套备用电源自投装置（备自投），在工作母线有电压且断路器未跳开的情况下将备用电源合上了，检查备自投装置一切正常，试判断外部设备和回路的主要问题是( )A、工作母联瞬时低电压B、备用电源系统失去电压C、工作母线电压回路故障和判断工作断路器位置的回路不正确D、工作电源电压和备用电源电压刚好接反正确答案：C4.在接地体径向地面上，水平距离为（）米的两点间的电压，称为跨步电压。
A、1B、0.8C、0.6正确答案：B5.以下( )不是成都地铁供电系统35KVGIS动力变开关柜保护A、光纤纵联差动保护B、过流保护C、过流速断保护D、过负荷保护正确答案：A6.成都地铁供电系统35KVGIS开关柜合闸时必须满足条件( )A、线路侧带电B、母线侧带电C、隔离开关合位D、弹簧已储能正确答案：D7.越区供电方式是在( )情况下牵引网采用的一种供电方式A、一般B、没有的C、正常D、非正常正确答案：D8.成都地铁供电系统35KVGIS开关柜断路器维护接地后，解除维护接地时断路器( )分闸A、电气B、机械C、保护D、以上都不正确正确答案：B9.进入SF6配电装置低位区或电缆沟进行工作应先检测含氧量不低于( )和SF6气体含量是否合格A、20%B、19%C、18%D、28%正确答案：C10.对车辆段范围内的设备设施进行维护检修，须动用正线范围内设备时，申报()计划A、D类B、A类C、B类D、C类正确答案：C11.在事故情况下，牵引变压器过负荷100％时，允许持续运行时间为( )。
变压器保护装置及二次回路检修作业文件包
工作所需工作人员计划
6
6
工作所需备品配件准备
6
7
工作所需消耗性材料准备
6
8
检修所需工器具准备
7
9
检修所需测量用具准备
8
10
检修所需试验器具及电动工器具准备
8
11
检修所需参考图纸资料
9
12
反事故技术措施计划
10
13
质量检验验收及技术监督计划
11
14
安全风险分析以及预防措施
12
15
检修程序
13
16
设备品质再鉴定单
□检修工作场地准备好。
□设置临时围栏、警戒绳。
1.3工器具及资料
□常用检修工具及专用工具齐全。
□干净的塑料布、破布、毛刷、扎带、标号笔、黑胶布等。
□资料准备，包括装置说明书、相应图纸、定值单等
1.4备品备件
1.4.1材料和备品备件已按计划准备齐全，满足使用。
1.5了解停运前设备状况
1.5.1 保护装置是否有异常？ □有 □无
有□个，无□
实际完成
项目变更情况
有□个，无□
实际完成
不符合项统计
有□个，无□
质量缺陷报告统计
有□个，无□
是否需要再鉴定
品质再鉴定有□个，无□；功能再鉴定有□个，无□
工作票号
检修工作描述
6KV保护装置及二次回路检修
检修工作内容
6KV保护装置及二次回路检修
设备型号
设备编码
检修地理位置
6KV配电室
计划开工时间
2
11．
□线号套管
白色
米
2
3．
□毛刷
主变压器检修文件包
1、工作票所列安全措施不全或错误。
2、工作组成员误入间隔。
3、工作前准备工作不全面。
风险控制措施：
开工前检查安全措施，核对检修设备
工作前验电
风险见证点
一级(S1)
二级(S2)
三级(S3)
2.1 工作票措施核实
□2.1.1检查工作票所载的安全措施是否齐全。
□2.1.2工作票所载的安全措施，是否全部落实。
1.3所用的备品备件及消耗材料已准备齐全，清点清楚。
□1.3.1备品备件准备齐全，清点清楚。
□1.3.2所用消耗材料准备齐全，清点清楚。
1.4 现场安全隔离措施做好、脚手架应经检验合格。
□1.4.1所用脚手架准备齐全，清点清楚。
□1.4.2脚手架搭设完毕，必须经过检验合格后，投入使用。
工序2.修前检查
□4.2.3卸下前端盖固定螺栓，从顶丝孔将前端盖均匀顶出，连同转子从定子中抽
□4.2.4用三角爪将前端盖从转子卸下。
□4.2.5卸下轴承挡圈，取出轴承，检查前端盖有无破损，清除轴承室内的润滑脂并清洗干净，检查轴承室的磨损情况。
□4.2.6将转子放在平台上，用平板爪取下前后轴承。
□4.2.7检查转子短路条及短路环有无断裂，铁芯有无损伤。
2．额定容量：1140MVA
3.额定电压：HV：540/√3±2*2.5％KV
LV：27KV
4.额定电流：1197/14075A
5.额定频率：50Hz
6.联结组标号：YN，d11
7.冷却方式：强迫导向油循环风冷（ODAF）
8.阻抗电压（%）：18（允许偏差5%）
9.重量：器身重：281吨
10.绝缘油重：47吨
4．附件的安装、恢复
中性点经接地变压器接地的400V电气系统接地故障处理
中性点经接地变压器接地的400V电气系统接地故障处理发表时间：2018-08-13T16:31:20.773Z 来源：《电力设备》2018年第8期作者：孙铸国[导读] 摘要：电力变压器是发电厂和变电站的主要设备之一，变压器的作用重大，在输电端，它可以将电压升高以便将电能输送到其它地区，特别是在近几年迅猛发展的特高压输电系统中，大型变压器的地位至关重要。
（中国能源建设集团东北电力第二工程有限公司辽宁大连 116023）摘要：电力变压器是发电厂和变电站的主要设备之一，变压器的作用重大，在输电端，它可以将电压升高以便将电能输送到其它地区，特别是在近几年迅猛发展的特高压输电系统中，大型变压器的地位至关重要。
在用电端，变压器可以将高压转换为低压，以方便用电单位和客户的使用，是保障用电质量和供电稳定的重要设备。
文章就对电气系统接地故障处理的相关问题分析。
关键词：变压器；电气系统；接地故障；处理一、变压器电气系统接地的危害分析变压器的主要部件是铁芯和线圈绕组，其中铁芯是由涂有绝缘漆的冷轧钢片叠压而成，是变压器主要的磁路部分。
铁芯和绕在铁芯上的线圈构成整个电磁感应系统，变压器的传输功率主要由铁芯的材质和粗细决定。
变压器线圈的构成材质主要是铜线，其中小型变压器多采用带有绝缘的圆铜线，大型变压器线圈采用带有绝缘层的扁铜线。
要确保变压器的质量过硬，首先，变压器铁芯的质量一定要过关；其次，变压器的接地情况要正常，要保证变压器的安全稳定运行，变压器要有且只能有一点接地。
当变压器接地系统异常时，变压器内部的悬浮电压会产生击穿放电，对变压器铁芯造成损伤。
其中，变压器多点接地为普发性故障，文章对这类故障进行分析并提出解决措施。
变压器的铁芯及其金属夹件处在绕组的不均匀电场中，因此其内部铁芯及相关金属夹件表面必定会产生感应电动势。
由于变压器内部电场的不均匀，且铁芯和相关金属夹件处在不同位置，因此其各自产生的电动势一定会形成电势差。
发电机检修文件包
设备/项目作业名称发电机检修文件包编制（修改）审核批准签名日期签名日期签名日期目录设备/项目作业名称序号内容1 检修工作任务单2 修前准备3 检修工序卡4 检修项目局部及检修工序、工艺修改记录5 检修数据记录表6 缺陷处置单7 不符合项处理单8 检修项目完工报告单9 附件一检修任务单设备名称发电机设备代码检修计划设备检修类别□A级检修□√B级检修□C级检修□ D级检修□事故抢修□其它计划工作时间本次检修第日至第日计划工日工日主要检修项目1 发电机抽转子, 发电机定子、转子检查, 测点检查，励磁刷架、接地刷架检查,出线套管、CT检查2 发电机定子全台槽楔更换3 定子绕组水路密封性试验、定子绕组内冷水分路流量测试、发电机整体密封试验4 定子绕组绝缘、直阻、交直流耐压、定子绕组端部手包绝缘表面对地电位试验、定子绕组端部模态试验；转子绝缘、直阻、交流阻抗、通风试验、密封试验；发电机空载、短路试验、轴电压试验5 发电机中性点柜内设备、发电机出线PT、避雷器、PT中性点至中性点柜电缆清扫检查预试6 发电机绝缘过热装置、射频监测仪清扫检查修后试运计划：工作许可□√电气一种工作票□电气二种工作票□电气继保工作票热力机械工作票□仪控工作票其它工作许可条件□动火工作票□√脚手架□拆除保温□封堵打开□设置围栏□安全网□其它工作票编号修后目标：确保一个检修周期内无非停质检点分布：W点工序质检内容1 7 抽转子2 8.3 检查、校验测温元件3 8.6.1 全台定子槽楔更换及弹性波纹板深度测量4 9.6 转子中心孔泄漏试验5 9.7 转子通风道检查6 18 安装汽励侧风扇7 22 出线盒内检查8 23 发电机接线及中性点变柜内设备检查9 25 刷架及隔音罩安装10 26 发电机内部检查封人孔H点工序1 1 发电机修前试验2 8.6.9 发电机铁芯损耗试验3 8.8 检修中发电机定子绕组试验4 9.9 检修中发电机转子绕组试验5 14 穿转子6 24 发电机修后试验、出现PT柜、中性点变压器柜内设备预试7 27 整体密封试验验收人员确认W点H点签字签字文件包签字方电厂方施工方（一式两份，电厂方项目专责人留存一份，另一份存文件包中。
