GCS、GCK、MNS、GGD主要技术参数的对照表:
产品型号 GCK GCS MNS 宽×深 800×1000 800×1000 800×800 800×800 600×1000 1000×800 分断能力 kA 50 50 50 水母排安 装方式 顶部串联 式 背面安装 背面安装 水平电流 母线 3150 4000 4000 垂直电流 抽屉电流母 1/2抽屉电 线Max 母线 流Max 1000 1000 1000 400 400 400 －－ 40 60 防护等级 IP30 IP40 IP40 IP20 IP20 符合标准 ZBK36001-89 IEC439 IEC439 GB7251.1 GB7251.1
抽屉式低压柜资料
抽屉式低压柜资料GCK,MNS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1800即可以放9层一单元抽屉,或放18只1/2抽屉,或36只1/4抽屉抽屉规格一般有:1/4单元(电流最大63A),1/2单元(电流最大100A),1单元(200高,电流最大到250A),1.5单元(300高,电流最大到400A),2单元(400高,电流最大到630A),2.5单元(500高,电流最大到630A),3单元(600高,电流最大到630A)GCS型抽屉式低压开关柜柜高为2200,放抽屉的有效高度(即放抽屉的高度)为1760即可以放11层一单元抽屉,或放22只1/2抽屉抽屉规格一般有:1/2单元(电流最大63A),1单元(160高,电流最大到250A),1.5单元(240高,电流最大到400A),2单元(320高,电流最大到630A),3单元(480高,电流最大到630A) ,4单元(640高,电流最大到630A)低压开关柜区别及特点 GGD、GCK、GCS、MNS、MCS低压开关柜区别及特点GGD、GCK、GCS、MNS、MCS 低压开关柜的型号区别及特点目前市场上流行的开关柜型号很多，归纳起来有以下几种型号，现把各种型号的开关柜型号及其优缺点列举如下，供大家参考: 一 . 型号GGD、 GCK、GCS、MNS、MCS介绍①GGD 系列: l用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A 的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
某酒店配电系统图
低压柜型及各柜子作用
1、XL□-□□动力配电箱XL----指【动力配电箱】，其中的X表示【箱】、L表示【动力】；XL□-□□动力配电箱适用于交流50Hz，额定电压交流400V以下三相五线系统做动力照明配电用。
本配电箱壳体分为户外和户内。
2、GGD交流低压配电柜GGD交流低压配电柜：G--低压配电柜；G--固定安装、固定接线；D--电力用柜●GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流4000A的配电系统中，作为动力、照明及配电设备的电能转换、分配及控制之用。
●GGD型交流低压配电柜符合IEC60439.1《低压成套开关设备和控制设备》，GB7251-1《低压成套开关设备》等标准。
3、GDXI智能型低压配电柜GDXI-智能型低压配电柜是我公司自主研发的一种新颖的低压配电柜。
它采用PROFIBUS现场总线技术和相关的智能模块ST500和网络电力仪表SF440等。
可对整个配电系统进行遥控、遥调、遥测、遥信，它广泛地用于电厂变电所、工矿企业、高层建筑等领域。
4、GDX（MNSX）组合式开关柜GDX（MNSX）交流低压组合式开关柜，主要用于50-60Hz，额定电压660V及以下的供电系统，作为电站、工矿企业、高层楼宇、机场等的配电及动力控制。
5、GCK低压抽出式开关柜GCK交流低压配电柜：G--柜式结构；C--抽出式；K--控制中心GCK低压抽出式开关柜是我公司引进国内产品先进技术而开发的产品，适用于三相交流50Hz、60Hz额定工作电压380V，额定电流6300A及以下的三相四线制或三相五线制电力系统，广泛用于电厂、工矿企业、宾馆、建筑、港口等电力用户作为接受和分配电能之用。
6、GCS低压抽出式开关柜GCS交流低压配电柜：G--封闭式开关柜；C--抽出式；S--森源电气系统●GCS系统开关柜适用于工矿企业，三相交流频率50Hz，额定电压380V至660V，电力系统的一次配电和以异步电动机为主要控制对象的二次配电或控制设备，也适用于车站、码头、高层建筑，尤其适用于发电厂、变电站、石油、冶金、机械的群控系统和现场控制装置。
森源电气(002358)
金点视点森源电气（002358）——区域隔离开关行业龙头电力行业研究员：卢小兵 报告日期：2010年2月21日森源电气主要从事高低压配电成套设备、高压电器元器件系列产品的开发、生产和销售，目前公司实际所从事的业务包括高低压开关成套设备、高压元器件等产品的生产销售，公司主要产品包括40.5 kV 和12kV高压成套开关设备、40.5 kV和12kV高压真空断路器、12kV高压隔离开关、0.4kV低压成套设备等，其广泛应用于电力、煤炭、冶金、石化、建材、市政等各领域。
近5年来，公司又强势进入电力电子与电力节能减排行业，为国家重点高新技术企业，拥有省级企业技术中心、河南省中压输配电装置工程技术研究中心，河南省制造业信息化重点示范企业。
表1：3.6kV～72.5kV 电压开关设备区域划分与代表厂商区域 厂家华东区ABB、西门子、GE、阿海珐、东源、华仪、泰开、大全、正泰、德力西、天安、天灵、天宇、耐吉、飞洲、柘中、鑫龙华中区森源、索凌、祥和、永鼎华南区白云、正超、明阳、顺开、银河华北区北开、福斯特、科锐、北京华东东北区沈阳成套、华利、锦开西南区川开、云开、博森西北区长城、宝光、陕开资料来源：英大证券研究所公司坚持产品技术领先、质量可靠的理念，产品定位于中高端市场，采用替代进口的竞争策略，与国内同行企业的竞争中处于技术领先地位，产品在河南省电力系统、河南省煤炭、钢铁、有色、水泥、化工等行业大型工矿企业中的市场占有率居于前列。
截至2009年7月4日，公司共获得139项专利技术，同时还有12项专利申请已通过国家知识产权局的审查。
其中，公司生产的12kV隔离开关产品连续7年排名同行业第一的位置，柜宽1.68米的40.5kVKYN系列高压开关成套设备产品为填补国内空白，国内市场唯一满足《国家电网公司十八项电网重大反事故措施》要求的最新产品。
表2：12KV隔离开关主要市场竞争情况区域 公司名称 2007 年产量 行业地位华东区江苏仪征市电瓷电器有限责任公司 26686台行业排名第3 华仪电器集团有限公司 10001台行业排名第5 浙江纪元电器集团有限公司 7651台行业排名第6 上海电瓷厂 5877台行业排名第7 慈溪市台联电器成套厂 5550台行业排名第8 宁波天安（集团）股份有限公司 3932台行业排名第10 乐清市三高电气有限公司 3641台行业排名第11 江苏东源电器集团股份有限公司 2424台行业排名第16河南省长葛市亚丰电瓷电器有限公司 11560台行业排名第4 河南易和电器有限公司 1650台行业排名第18华南区长沙电器开关有限公司 5306台行业排名第9 佛山市顺德区陈村镇光明高压电器厂 28905台行业排名第2随着电力投资的持续增加和多项国家重点工程的启动，为带动输配电设备行业发展带来了广阔的市场机遇。

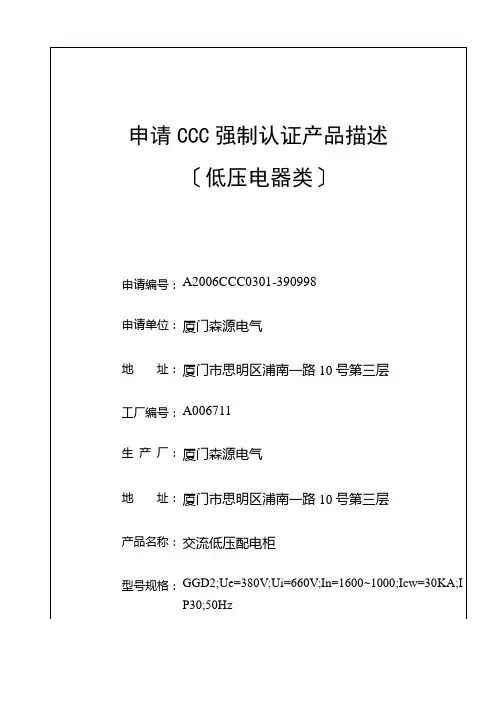

GGD2产品描述
3).主要结构数据：
a.结构特点：柜架为垂直地面安装的自撑式结构，由型材用螺钉组装而成，侧壁有并列安装孔，可多台并列安装使用。柜架外形尺寸〔mm〕为：高：2200；宽：1000；深：600，柜体结构尺寸〔mm〕：
开孔尺寸模数为20和100。
b.母线绝缘夹块之间距离：1200mm
开关电器及元件〔型号规格、材料名称及牌号、生产厂〕
申请单位〔印章〕
企业自我声明
企业名称：厦门森源电气
申证产品名称、型号：交流低压配电柜GGD2
注册商标：
本企业在此郑重声明：上述申证产品所使用的型号和商标保证严格遵守国家有关法律法规和政府部门的有关规定。如有乱用、冒用其他企业产品的型号和商标导致侵权行为，本企业将对其后果承当全部法律责任。
本企业对提供所有与认证有关资料的真实性负责。如果本企业获证的产品有
产品描述
7．产品外形照片(包括外形、内部结构及铭牌):
型号解释：
G G D□—□
主电路方案代号
设计序号：2——分断能力为30kA
电力用
电器元件固定安装、固定接线
交流低压配电柜
产品描述
4.特殊结构说明〔如有需要〕:/
产品描述
:
6.平安件一览表:
序号
元/部件名称
元件/材料名称
型号规格/牌号
制造商〔生产厂〕
1
断路器
万能式断路器
DW15、HA、HM、MA、ME
序号
元件名称
型号规格
制造商〔生产厂〕
1
万能式断路器
DW15-1600/3P In=1600A
上海精益电器厂
2
隔离开关
HD17S-1600/35

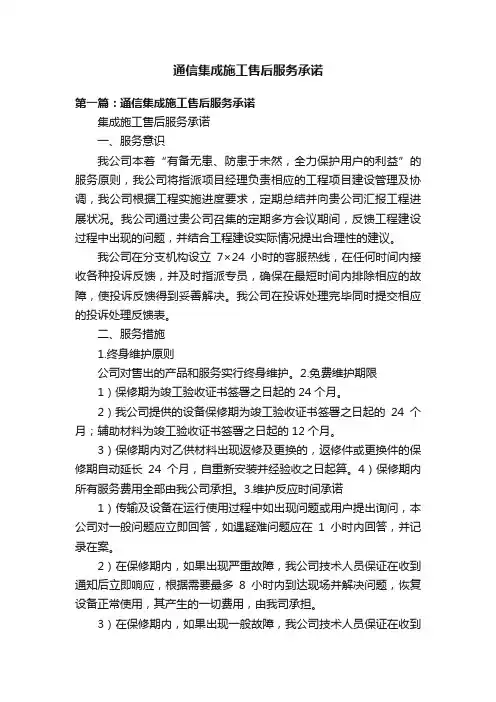

通信集成施工售后服务承诺
