局域网组建与维护教案
物联网设备安装与应用专业
——录课教案
物联网设备安装与应用专业
课程名称：局域网组建与维护授课教师：
进行诊断，
使学生明确
自身能力水
（2）确定网络拓扑结构
任务实施：此环节分为
个步骤，第一步完成任务分析，
务书，明确完成任务的标准、步骤、
方法、劳动组织方式（个人完成、合作完
形成任
方案；第二步方案决策，汇报任务实施方案，针对不足进行完善。
第三
操作，按照修
方案，具体实施，完成任务，教师巡视指导。
完成学生能力发展训练。
二、新课教学
（一）建网前的预备工
作
2、添置硬件和软件
（1）添置硬件
①路由器
②交换机
③网线若干
④网卡
除了硬件上的相连外，
我们还需要添置什么？
（2）添置软件：
设置网络协议
TCP/IP属性
（二）工程实施和测试
学
忆
答
学
看、实践
连
件
运行
1、连接硬件设备
通过拓扑图，思考需要进行连接的硬件部分是哪些
布置任务，明确学生需要进行硬件连接的部分。
[学生实践1]实现硬件相连
所需要连接的硬件设备是哪些？
2、设置网络协议
因为我们组建的是小型局域网，所以C类IP即可满足我们的需求，其中比较常用的有192.168.0.X网络号和192.168.1.X网络号，其中路由器的IP为网关，通常也可以做为局域网内计算机的DNS服务器。
TCP/IP协议是系统默认安装的协议，如何设置正确的IP地址、子网掩码和网关？
回顾IP地址分类知识，做出适当的分析，布置任务，设置TCP/IP协议属性。
[学生实践2]
设置TCP/IP属性
已知网关的IP，如何设置TCP/IP属性？
创设情景，学生通过分组合作自己动手设定TCP/IP 属性，把学过的内容转换成实际应用能力
3、测试运行
测试的方法
（1）访问互联网。
局域网组建及维护教案

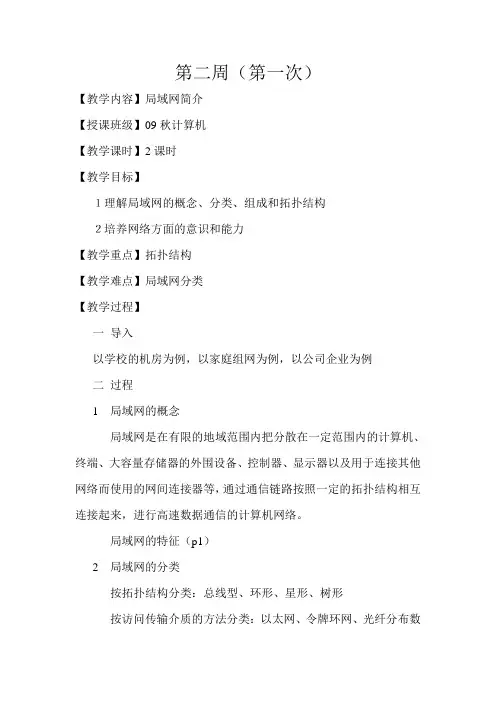

第二周（第一次）【教学内容】局域网简介【授课班级】09秋计算机【教学课时】2课时【教学目标】１理解局域网的概念、分类、组成和拓扑结构２培养网络方面的意识和能力【教学重点】拓扑结构【教学难点】局域网分类【教学过程】一导入以学校的机房为例，以家庭组网为例，以公司企业为例二过程1 局域网的概念局域网是在有限的地域范围内把分散在一定范围内的计算机、终端、大容量存储器的外围设备、控制器、显示器以及用于连接其他网络而使用的网间连接器等，通过通信链路按照一定的拓扑结构相互连接起来，进行高速数据通信的计算机网络。
局域网的特征（p1）2局域网的分类按拓扑结构分类：总线型、环形、星形、树形按访问传输介质的方法分类：以太网、令牌环网、光纤分布数据接口、异步传输模式等按传输介质分类：同轴电缆、双绞线、光缆等按网络操作系统分类：Net-Ware网、3+OPEN网、Windows2000网、LANManager网、VINES网等按应用结构分类：专用服务器结构、主从式服务器结构、对等式结构搂服务对象分类：企业网、校园网、家庭网等3局域网的组成一般由服务器、客户机、连接设备、传输介质和通信协组成。
4局域网拓扑结构是指网络中心各台计算机相互连接的方式和方法。
总线型拓扑优点：总线型拓扑结构简单灵活，安装方便，便于扩充。
缺点：故障诊断困难。
故障隔离困难。
星型拓扑优点：高可靠性，高扩展性，故障的诊断与隔离简单缺点：依赖中央节点，布线困难且费用高树型拓扑优点：容易扩展，故障诊断简单缺点：对根节点依赖性强。
环型拓扑优点：适用于光纤，无差错传输缺点：低可靠性，故障诊断困难三结束以抽问形式回顾本节课所学知识四作业课本填空1、2、3题【课后小结】通过本案例，让同学们了解到了什么是局域网，局域网的概念、特征、分类等基础知识，对局域网有一个初步的认识。
第二周（第二次）【教学内容】网络体系结构、局域网技术【授课班级】09春计算机【教学课时】2课时【教学目标】１掌握网络体系结构及通信协议２了解常用局域网技术【教学重点】网络体系结构【教学难点】通信协议【教学过程】一导入回顾局域网的组成、拓扑结构二过程1 OSI/RM模型（开放系统互连参考模型，简称OSI）（理解如上图）物理层：提供网络的物理连接数据链路层：进行数据封装和建立数据链接网络层：提供网络路由，具有流量控制和拥挤控制的能力 传输层：用于提高网络层服务质量，提供可靠的点到点的传输 会话层：会话连接到传输连接的映射、数据传送、会话管理等 表示层：数据语法转换、语法表示等 应用层：直接面对用户的具体应用 2 网络通信协议IPX/SPX 协议NetBEUI 协议 （重点）TCP/IP 协议：3 IP 地址IP 地址是Internet 地址的一种表示形式；IP 地址由网络号与主机号两部分组成，网络号标识一个逻辑网络，主机号标识网络中一台主机；一台Internet 主机至少有一个IP 地址，而且这个IP 地址是全网唯一的。
局域网组建与维护教案-2024鲜版
2024/3/28
6
传输介质与拓扑结构
2024/3/28
01
星型拓扑
所有计算机都连接到一个中心节点上，中心节点控制全网的通信，任何
两个节点之间的通信都要通过中心节点。具有结构简单、易于管理和维
护的优点，但中心节点的可靠性至关重要。
2024/3/28
29
关键知识点总结回顾
2024/3/28
01
局域网基本概念
局域网的定义、特点、组成要素等基本概念。
02
局域网硬件设备
包括网卡、集线器、交换机、路由器等硬件设备的功能、 性能参数及选型原则。
03
局域网协议与标准
IEEE 802.3以太网协议、TCP/IP协议族等局域网常用协 议与标准。
根据局域网规模和网络需求， 配置合适的子网掩码，以划分 网络段和隔离广播域。
配置默认网关
设置计算机的默认网关，以便 计算机能够访问局域网外的网 络资源。
配置DNS服务器
根据网络需求，配置合适的 DNS服务器地址，以便计算机 能够解析域名。
2024/3/28
15
驱动程序安装和调试技巧
安装网卡驱动
根据计算机硬件配置，下载并安 装适合的网卡驱动程序，以确保
局域网组建与维护教案
2024/3/28
1
目
CONTENCT
录
2024/3/28
• 局域网基本概念与原理 • 硬件设备与选型 • 软件配置与安装调试 • 局域网资源共享设置与管理 • 故障诊断与排除技巧 • 网络安全防护策略部署 • 总结回顾与拓展延伸
2
高职-局域网组建与维护-10
高职-局域网组建与维护-10 局域网组建与维护文档目录：第一章：引言1.1 文档目的1.2 参考资料第二章：局域网基础知识2.1 局域网概述2.2 局域网组成2.3 局域网拓扑结构2.4 局域网通信原理第三章：局域网设计与规划3.1 需求分析3.2 设计原则3.3 网络拓扑设计3.4 IP地质规划3.5 子网划分方案3.6 网络设备选型第四章：局域网组建与配置4.1 设备准备4.2 设备安装与连接4.3 设备配置与管理4.3.1 路由器配置4.3.2 交换机配置4.3.3 防火墙配置4.3.4 服务器配置第五章：局域网维护与故障排除5.1 网络监控与维护5.1.1 设备巡检5.1.2 软件更新与升级5.1.3 网络安全管理5.2 故障排除与处理5.2.1 网络故障分类与分析5.2.2 故障诊断步骤5.2.3 常见故障与解决方案第六章：网络优化与扩展6.1 带宽优化6.2 QoS配置6.3 网络性能调优6.4 局域网扩展方案第七章：安全管理7.1 网络安全概述7.2 防火墙配置7.3 访问控制与权限管理7.4 数据备份与恢复第八章：法律名词及注释第九章：附件附件1：网络拓扑图附件2：IP地质规划表附件3：设备配置文件本文档涉及附件：附件1：网络拓扑图，用于展示局域网的物理连接情况以及设备分布情况。
附件2：IP地质规划表，列出局域网中各个子网的IP地质范围及分配情况。
附件3：设备配置文件，包括路由器、交换机、防火墙等设备的详细配置信息。
本文所涉及的法律名词及注释：1、局域网：指在一个组织、公司或机构内部建立的一种计算机网络，用于实现内部用户间的资源共享和信息交流。
2、IP地质：Internet协议地质的简称，是一个由32位二进制数组成的网络层地质，用于唯一标识互联网上的设备。
3、子网：指将一个大的IP地质段按照一定的规则进行划分，形成多个小的互不相交的网络。
4、路由器：一种网络设备，用于将数据包从一个网络转发到另一个网络。
局域网安装与维护教案
局域网安装与维护教案一、概述随着信息技术的迅速发展，局域网已经成为各个机构和企业必不可少的基础设施。
局域网的安装与维护成为了网络管理员的重要任务之一。
本教案将介绍局域网的安装与维护的基本流程和方法。
二、局域网的安装1. 需求分析在安装一个局域网之前，首先需要进行需求分析。
需要考虑的因素包括：网络规模、用户数量、网络传输速度要求、网络安全需求等。
根据需求分析结果，确定局域网的拓扑结构和硬件设备。
2. 网络设计根据需求分析的结果，进行网络设计。
这包括确定网络拓扑结构（如星型、总线型、环状等）、IP地址分配、子网划分等。
同时，还需考虑网络设备的选择和布置，如交换机、路由器、防火墙等。
3. 网络设备的安装与配置根据网络设计的结果，安装和配置网络设备。
这包括连接设备、设置IP地址、配置子网、配置路由表等。
同时还要进行设备间的链路测试，确保网络设备正常工作。
4. 网络连接的测试与调试在完成网络设备的安装与配置后，进行网络连接的测试与调试。
通过使用诸如Ping命令等工具，测试设备之间的连通性和延迟情况。
如果发现问题，需要进行相应的调试和排查。
三、局域网的维护1. 网络监控与管理网络监控与管理是局域网维护的重要组成部分。
网络管理员需要使用网络监控工具对网络的性能、流量、链接状态等进行实时监控，并及时处理网络异常情况。
2. 网络安全维护保障网络的安全性是局域网维护的重要任务之一。
网络管理员需要采取一系列的安全措施，如设置访问控制策略、防火墙规则、入侵检测与防御等，以保护局域网内的数据不被未授权者访问和篡改。
3. 硬件设备的维护定期检查和维护网络硬件设备，如交换机、路由器等，以确保其正常运行。
这包括对设备进行粉尘清理、通风排热、固件升级等操作。
4. 软件系统的更新与升级定期对网络操作系统和相关软件进行更新与升级，以保障网络功能的稳定和安全。
同时还需备份重要数据，以防止数据丢失。
四、故障排除与问题解决在局域网的维护过程中，不可避免会出现各种故障和问题。
局域网组建与维护课程设计
局域网组建与维护课程设计一、前言随着信息技术的不断发展，计算机网络已经成为现代社会不可或缺的基础设施之一，局域网更是家庭、企业和机构等单位中不可或缺的组成部分。
因此，学习局域网组建与维护技术已经成为现代社会人们的必要技能之一。
本文旨在介绍局域网组建的基本知识以及局域网维护的基本方法。
二、局域网组建2.1 局域网的定义局域网（Local Area Network，简称 LAN）是指距离较近的一组计算机互联而成的计算机网络。
通常用于家庭、企业、学校等小范围网络中。
2.2 局域网组建的过程局域网的组建过程需要遵循如下步骤：2.2.1 确定需求和范围首先需要明确局域网的需求和组建范围，例如需要连接的计算机数量、需要覆盖的面积范围等。
2.2.2 设计网络拓扑结构根据需求和范围，确定局域网的拓扑结构类型，例如总线型、星型、环形、树型等。
2.2.3 选择网络设备根据拓扑结构类型，选择需要的网络设备，例如集线器、交换机、路由器等。
2.2.4 连接设备，配置参数将选择好的网络设备连接起来，根据设备的具体参数进行配置。
2.2.5 测试和调试在组建好局域网之后，进行测试和调试，确保局域网的正常工作。
2.3 局域网组建的注意事项2.3.1 网络安全在组建局域网时，一定要注意网络安全，例如设置密码、防火墙等，避免网络被黑客攻击。
2.3.2 网络性能在组建局域网时，要注意网络性能，例如选择适合自己的网络设备、合理设计拓扑结构等，以确保网络性能稳定。
三、局域网维护3.1 局域网维护的任务局域网的维护任务包括以下几个方面：3.1.1 硬件维护对局域网硬件设备进行定期检查和维修，例如更换损坏的网络线缆、更换故障的网络设备等。
3.1.2 软件维护对局域网软件进行定期检查和维修，例如升级防火墙、及时补丁更新等。
3.1.3 安全维护对局域网安全进行定期检查和维修，例如检查是否存在黑客攻击、设置密码、防火墙等。
3.2 局域网维护的方法3.2.1 建立维护计划建立局域网维护计划，包括硬件维护、软件维护、安全维护等，明确维护周期和维护内容，以便有效地管理局域网。
局域网组建及维护教案
局域网组建及维护教案一、教学目标1、让学生了解局域网的基本概念、组成部分和工作原理。
2、使学生掌握局域网组建的步骤和方法，包括硬件设备的选择和连接、网络拓扑结构的设计、IP 地址的分配等。
3、培养学生解决局域网故障和进行日常维护的能力，如网络连接故障排查、设备维护、网络安全防护等。
4、增强学生的团队合作意识和实际动手操作能力。
二、教学重难点1、重点局域网的拓扑结构和工作原理。
网络设备的选择和配置，如交换机、路由器等。
IP 地址的规划和分配。
局域网常见故障的排查和解决方法。
2、难点复杂网络拓扑结构的设计和实现。
网络设备的高级配置和管理。
网络安全策略的制定和实施。
三、教学方法1、讲授法：讲解局域网的基本概念、原理和技术。
2、演示法：通过实际操作演示局域网组建和维护的过程。
3、实践法：让学生分组进行局域网组建和维护的实践操作。
4、讨论法：组织学生讨论局域网相关的问题和解决方案。
四、教学设备和材料1、计算机、交换机、路由器、网线等硬件设备。
2、操作系统安装光盘、网络驱动程序等软件。
五、教学过程1、课程导入（15 分钟）通过提问引导学生思考什么是网络以及网络在日常生活中的应用。
介绍局域网的概念和特点，如覆盖范围小、传输速度快、安全性高等。
2、局域网的组成和工作原理（30 分钟）讲解局域网的组成部分，包括计算机、服务器、网络设备（交换机、路由器）、传输介质（网线、光纤）等。
以简单的示例解释局域网的工作原理，如数据的传输、封装和解封装等过程。
3、局域网的拓扑结构（30 分钟）介绍常见的局域网拓扑结构，如星型、总线型、环型、树型和网状型。
分析各种拓扑结构的优缺点和适用场景。
让学生分组讨论不同拓扑结构在实际应用中的选择。
4、网络设备的选择和连接（45 分钟）介绍常见的网络设备，如交换机、路由器的功能和特点。
讲解如何根据网络规模和需求选择合适的网络设备。
现场演示网络设备的连接方法，包括网线的制作和连接。
5、 IP 地址的分配和子网掩码（45 分钟）讲解 IP 地址的概念、分类和表示方法。
局域网组建及维护教案设计
局域网组建及维护教案设计局域网组建及维护教案设计一.引言1. 背景：局域网的重要性和广泛应用2. 目的：通过本教案，学习如何组建和维护局域网3. 目标：掌握局域网组建和维护所需的基本知识和技能二.局域网基础知识1. 局域网的定义和特点2. 局域网的组成结构：主机、交换机、路由器等设备3. 局域网的拓扑结构：总线型、星型、环形、网状等4. 局域网的通信协议：TCP/IP协议、以太网协议等5. 局域网的IP地址分配：静态IP和动态IP三.局域网组建1. 硬件设备选购与布线规划- 选购合适的交换机、路由器和网络线缆等设备- 进行布线规划，确保网络连接的稳定性和可靠性2. IP地址规划与配置- 设计局域网的IP地址段- 配置每个设备的IP地址和子网掩码- 设置默认网关和DNS服务器地址3. 网络设备的设置与安装- 配置交换机的VLAN和端口安全- 设置路由器的路由表和访问控制列表- 安装并配置防火墙、入侵检测系统等网络安全设备4. 测试与调试- 使用网络测试工具进行局域网的连通性测试- 识别和解决局域网中可能出现的故障- 优化局域网的性能和安全性设置四.局域网维护1. 定期备份和恢复数据- 制定定期备份策略和方案- 使用备份工具进行数据备份和恢复2. 网络设备的监控和管理- 使用网络管理软件对设备进行监控和管理- 定期检查设备的运行状态和性能指标- 及时更新设备的固件和软件版本3. 安全策略的制定和更新- 制定合理的网络安全策略，包括访问控制、防火墙设置等 - 定期更新安全策略，适应不断变化的网络安全环境五.附件1. 局域网组建和维护所需的相关文档、软件和工具六.法律名词及注释1. TCP/IP协议：传输控制协议/因特网互联协议，是互联网的基本通信协议，负责数据在网络中的传输和路由。
2. 以太网协议：一种局域网协议，最早由Xerox、Intel和DEC共同发展，现已成为局域网技术的主流协议之一。
3. IP地址：互联网协议地址，用于唯一标识一个网络设备在互联网中的位置。
局域网组建及维护教案(特殊条款版)
教案局域网组建及维护一、教学目标1.让学生了解局域网的基本概念、组成和分类。
2.使学生掌握局域网的组建方法和维护技巧。
3.培养学生解决实际问题的能力，提高团队协作和沟通能力。
二、教学内容1.局域网的基本概念2.局域网的组成和分类3.局域网的组建方法4.局域网的维护技巧三、教学重点与难点1.教学重点：局域网的组建方法和维护技巧2.教学难点：局域网的配置和维护四、教学方法1.讲授法：讲解局域网的基本概念、组成和分类2.演示法：演示局域网的组建过程3.实践法：学生分组进行局域网的组建和维护实践4.讨论法：分析局域网组建和维护过程中遇到的问题，共同探讨解决方案五、教学过程1.导入新课提问：什么是局域网？它的作用是什么？引入：介绍局域网在日常生活和工作中的应用场景，激发学生学习兴趣2.讲解局域网的基本概念、组成和分类局域网的概念局域网的组成：硬件设备、传输介质、网络协议局域网的分类：按传输速率、拓扑结构、传输介质等分类3.局域网的组建方法硬件设备的选型与连接网络协议的配置IP地质的分配与设置网络测试与调试4.局域网的维护技巧网络设备的日常检查与维护网络安全的防护措施网络故障的排查与解决网络性能的优化与升级5.实践环节学生分组进行局域网的组建和维护实践教师巡回指导，解答学生疑问学生展示实践成果，相互评价与交流6.总结与拓展回顾本节课所学内容，巩固知识点提问：局域网组建和维护过程中需要注意哪些问题？拓展：介绍无线局域网、虚拟局域网等新型局域网技术7.课后作业复习局域网的基本概念、组成和分类完成局域网组建和维护的实践报告预习下一节课内容：广域网组建与维护六、教学评价1.过程性评价：观察学生在实践环节的表现，评价其动手能力和团队协作能力2.结果性评价：检查课后作业和实践报告，评价学生对知识点的掌握程度3.学生自评与互评：让学生自我评价在学习过程中的收获，相互评价实践成果七、教学资源1.教材：《计算机网络》2.多媒体课件：局域网组建与维护PPT3.网络资源：相关教学视频、局域网组建与维护教程4.实践设备：计算机、交换机、路由器、网线等需要重点关注的细节是“局域网的组建方法”。
局域网组建和维护案例教程电子教案6 组建无线局域网
等网络【知识链接1】，类似于有线对等网。
构建无线对等网的拓扑结构如图6-2所示
图6-2 无线对等网拓扑结构图
李莉和严广首先查看一下自己的笔记本
电脑的无线网卡【知识链接２】是否安装正常，
鼠标右键“我的电脑”——选择“设备”选项，
打开“设备管理器”对话框,如图6-3所示.在对
话框中他们发现笔记本电脑的无线网卡安装正
线网络的中心位置，而且各无线客户端与无线
AP的直线距离最好不要超过30米，以避免因 通信信号衰减过多而导致通信失败。
2．无线路由器
无线路由器是单纯型AP与宽带路由器的
一种结合体，借助于路由器功能，实现家庭无
线网络中的Internet连接共享，实现ADSL和小
区宽带的无线共享接入。另外，无线路由器可
任务1-4 测试对等网连接
（1）在桌面右下角显示如图6-11所示图 标，说明无线对等网络组建成功。
（2）使用ping命令，完成连通性测试。
图6-11 无线网络连接成功标识
返回本节
任务2 组建无线办公局域网
任务2-1 选择无线设备 任务2-2 绘制拓扑结构图 任务2-3 安装和配置网络硬件设备 任务2-4 组建无线办公局域网，测试
以Windows XP操作系统下无线网卡驱动程序 的安装为例，具体安装步骤如下：
步骤1：无线网卡安装完成后，打开计算
机电源，系统会自动发现网卡硬件，报告“发
现新硬件”
步骤2：自动进入“找到新的硬件向导”，
选择“从列表或指定位置安装（高级）
（S）”，单击“下一步”。如图6-4所示
图6-4 “找到新的硬件向导”图
以把通过它进行无线和有线连接的终端都分配
到一个子网，这样子网内的各种设备交换数据
2024版年度局域网组建及维护教案要点
01局域网基础概念Chapter局域网定义与特点0102星型拓扑总线型拓扑树型拓扑环型拓扑常见局域网拓扑结构传输介质与设备简介传输介质网络设备网络协议及层次模型网络协议层次模型02局域网组建规划与设计Chapter明确用户需求设定网络目标评估现有资源030201需求分析与目标设定网络拓扑结构选择依据星型拓扑树型拓扑环型拓扑网状拓扑01020304选择性能稳定、接口丰富、支持多种路由协议的路由器。
路由器根据网络规模和需求选择不同端口数、传输速率的交换机。
交换机根据业务需求选择不同类型的服务器，如文件服务器、数据库服务器等。
服务器选择具备高性能、高安全性、易于管理的防火墙设备。
防火墙设备选型与配置方案制定01020304私有IP 地址范围选择DHCP 服务器配置子网划分与掩码设置静态IP 地址分配IP 地址规划及分配策略03局域网硬件设备安装与调试Chapter网线制作与连接方法讲解网线类型选择网线制作步骤网线连接方法交换机、路由器等核心设备配置步骤交换机配置讲解交换机的基本配置方法，包括端口划分、VLAN设置等。
路由器配置介绍路由器的配置步骤，包括IP地址分配、路由表设置等。
防火墙配置根据网络安全需求，配置防火墙规则，保障网络安全。
1 2 3电脑接入网络手机、平板等设备接入网络打印机、摄像头等外设接入网络终端设备接入网络操作指南故障排查与处理方法分享网络不通故障排查网速慢故障排查设备无法连接故障排查网络安全故障排查04局域网软件环境搭建与管理Chapter操作系统选择及安装步骤介绍选择合适的操作系统根据局域网需求和计算机硬件配置，选择稳定、安全、易用的操作系统，准备安装介质安装操作系统配置网络参数了解硬件需求下载可靠驱动安装顺序更新驱动驱动程序安装和更新注意事项在操作系统中创建需要共享的文件夹，并设置共享名称和访问权限。
创建共享文件夹访问共享文件夹权限控制监控共享访问在局域网中的其他计算机上，通过网上邻居或资源管理器访问共享文件夹。
