最强悍电梯应急平层装置安装说明书

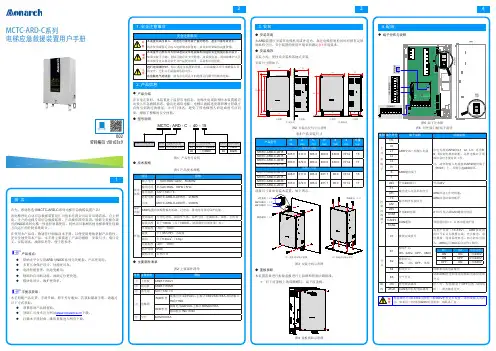

《MCTC-ARD-C系列电梯应急救援装置用户手册》20160809)
234 1MCTC-ARD-C系列电梯应急救援装置用户手册B02资料编码 190103595678保修协议1、 本产品电池质保期为1年，以电池出厂期为准；其他部件保质期为18个月，以机器条码为准。
保修期内按照使用说明书正常使用情况下，产品发生故障或损坏，我公司负责免费维修。
2、 保修期内，因以下原因导致损坏，将收取一定的维修费用：a ） 因使用上的错误及自行擅自拆卸、修理、改造而导致的机器损坏；b ） 由于火灾、水灾、电压异常、其它天灾及二次灾害等造成的机器损坏；c ） 购买后由于人为摔落及运输导致的硬件损坏；d ） 不按我司提供的用户手册操作导致的机器损坏；e ） 因机器以外的障碍（如外部设备因素）而导致的故障及损坏。
3、 产品发生故障或损坏时，请您正确、详细的填写《产品保修卡》中的各项内容。
4、 维修费用的收取，一律按照我公司最新调整的《维修价目表》为准。
5、 本保修卡在一般情况下不予补发，诚请您务必保留此卡，并在保修时出示给维修人员。
6、 在服务过程中如有问题，请及时与我司代理商或我公司联系。
7、 客户购买本产品，说明同意了本保修协议。
本协议解释权汇川技术。
产品保修卡客户信息单位地址：单位名称：邮政编码：联系人：联系电话：产品信息产品型号：机身条码（粘贴在此处）：代理商名称：故障信息（维修时间与内容）：维修人：苏州汇川技术有限公司Suzhou Inovance Technology Co,.Ltd 地址：苏州市吴中区越溪友翔路16号全国统一服务电话：400-777-1260 邮编：215104网址：。
电梯控制设备的安装与维护任务二 电梯平层装置的安装
轿顶感应组件的安装步骤
轿顶感应组件的安装步骤
选层器叶片组件的安装步骤
消防感应组件的安装步骤
限位触发开关组件的安装步骤
ቤተ መጻሕፍቲ ባይዱ
谢谢！
电梯平层装置安装要求
• 1）平层感应板、减速感应板、极限撞弓的垂直度要求不大于1/1000，且通过感应器时 隔磁板两侧间隙相等，各侧间隙不小于7mm。
• 2）平层时，平层精度±15mm • 3）轿厢超出底层或顶层平层30~50mm时下限位或上限位开关动作。且轿厢或对重接触
相应的缓冲器前下极限或上极限开关动作。 • 4）各支架连接牢固，当支架落在导轨连接板上时，应改变连接孔位，错开以防与导轨
连接板重合。 • 5）感应板应能上下，左右调节，调节后螺栓应可靠锁紧，电梯正常运行时不得与感应
器产生摩擦，严禁碰撞。
电梯平层装置安装步骤
• 1) 选层器组件的安装。选层器组件由轿顶感应组件和选层器叶片组件两部分组成。当 电梯平层时轿顶感应组件中心应正对每层的选层器叶片组件的中心，此时的位置就是 各选层器叶片组件的安装位置，如图3-2-2所示。
任务二 电梯平层装置的安装
电梯平层装置结构
• 电梯平层定位系统要求十分地安全和可靠，电梯在每一楼层停靠位置都精确到毫米， 从而避免乘客在电梯边缘绊倒。
• 电梯到达层站时，首先通过减速装置将电梯由高速转入平层速度的切入点，即减速开 始。电梯进入平层减速运行，并经过多段减速后，由平层装置保证轿门地坎与层门地 坎相平层。同时，楼层位置感应器开始进入隔磁板，传递信号到主机，显示所到达楼 层数。平层装置如图3-2-1示。

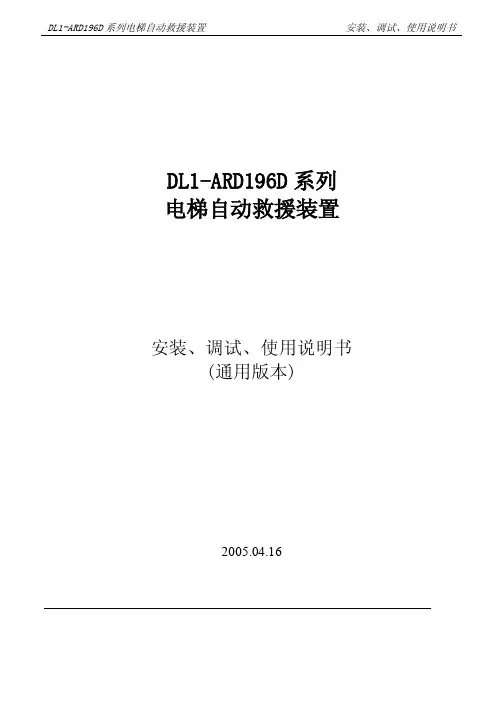

[机械制造]电梯自动救援装置DL1-ARD196D系列使用说明书
![[机械制造]电梯自动救援装置DL1-ARD196D系列使用说明书](https://uimg.taocdn.com/cceaa3eaf605cc1755270722192e453610665b01.webp)
DL1-ARD196D系列电梯自动救援装置安装、调试、使用说明书DL1-ARD196D系列电梯自动救援装置安装、调试、使用说明书(通用版本)2005.04.16目录安装前注意事项―――――――――――――――――――――――――――――――2 一．简介――――――――――――――――――――――――――――――――――3 二．功能特点――――――――――――――――――――――――――――――――3 三．主要技术参数及使用注意事项―――――――――――――――――――――――3 四．安装固定与连接说明―――――――――――――――――――――――――――3 五．DL196X3B&C主控电路板短路器及拨码开关设置，以及信号连接检测说明―――6 六．DL196N3B&C电路板短路器设置说明―――――――――――――－――――――9 七．应急运行数码管显示信息表－－－－－－－－－－－－－－－－－－－－－－――9 八．指示灯状态表－－－－－－――――――――――――――――――――――――10 九．可调电位器说明―――――――――――――――――――――――――――――11 十．电梯系统正常运行自动救援装置状态指示――――――――――――――――――12 十一．正常应急运行过程－－－－－－－－――――――――――――――――――12 十二．应急运行调试方法－－－―――――――――――――――――――――――13 十三．调试应急运行中数码管显示故障信息处理――――――――――――――――14 十四．应急运行工作流程―――――－－－－－――――――――――――――――15 十五．附图(见随机文件资料袋内)――――――――――――――――――――――16 十六．技术参数和电气数据表――――――――――――――――――――――－－16 十七．参数调试说明――――――――――――――――――――－―――――――17 十八．一般故障及排除故障的方法――――――――――――――――――――――18安装前注意事项●1.为了正确安装、调试和使用DL1-ARD196D系列电梯自动救援装置，请您务必先认真阅读本产品说明书。

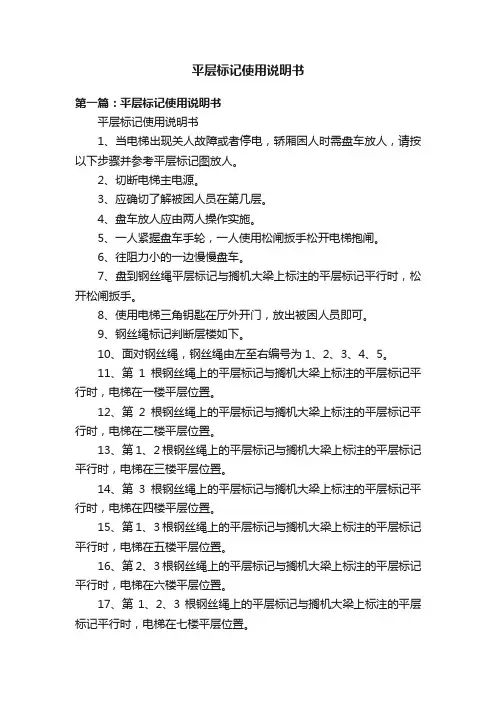

平层标记使用说明书
平层标记使用说明书第一篇：平层标记使用说明书平层标记使用说明书1、当电梯出现关人故障或者停电，轿厢困人时需盘车放人，请按以下步骤并参考平层标记图放人。
2、切断电梯主电源。
3、应确切了解被困人员在第几层。
4、盘车放人应由两人操作实施。
5、一人紧握盘车手轮，一人使用松闸扳手松开电梯抱闸。
6、往阻力小的一边慢慢盘车。
7、盘到钢丝绳平层标记与搁机大梁上标注的平层标记平行时，松开松闸扳手。
8、使用电梯三角钥匙在厅外开门，放出被困人员即可。
9、钢丝绳标记判断层楼如下。
10、面对钢丝绳，钢丝绳由左至右编号为1、2、3、4、5。
11、第1根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在一楼平层位置。
12、第2根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在二楼平层位置。
13、第1、2根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在三楼平层位置。
14、第3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在四楼平层位置。
15、第1、3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在五楼平层位置。
16、第2、3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在六楼平层位置。
17、第1、2、3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在七楼平层位置。
18、第4根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在八楼平层位置。
19、第1、4根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在九楼平层位置。
20、第2、4根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在十楼平层位置。
21、按照平层标记图以此类推。
第二篇：房屋使用说明书（定稿）房屋使用说明书尊敬的房主：你住上本公司开发的领峰国际6# 楼商住楼我们的荣幸。
你购买（或安置）的住宅方房（营业房）属框剪结构，是四川浩元恒达实业集团有限公司开发，北京龙安华城设计公司设计。
应急停电平层装置使用说明书教学文案
电梯停电应急装置说明书一. 概述本公司根据《电梯制造与安全规范》（GB758-2003，EQUEN81-1：1998）的部分内容设计出SWD-EPS系列电梯应急救援设备，能迅速准确解救出被困人员。
SWD-EPS系列电梯应急救援装置能与国内外各种电梯配套使用，是宾馆、饭店、办公楼、医院、住宅等高层建筑必不可少的安全装置。
主要技术参数（1）输入电压：三相380 V；（2）蓄电池组：12 V 17AH/24 AH× 4；（3）可驱动电梯的功率：≤ 38KW （特殊规格或 > 38KW 另予注明）。
（4）空气中不得含有爆炸、腐蚀性等有害气体或尘埃。
二. 工作原理SWD-EPS系列电梯应急装置工作原理如图1所示：1）电源检测当三相交流电源正常供电时，电梯应急装置内的电源检测回路给出交流输入电源正常的信号，该装置的蓄电池组通过充电回路自动浮充，使之保持额定工作电平状态。
充电回路具有过充、短路和过流等保护功能。
2）应急运行当电梯突遇停电或电梯控制系统发生故障而停止运行时，应急装置的应急控制系统会立即检测电梯状态，自动投入应急救援。
首先电源接触器KP断开，从而断开三相电源YG2、YG4、YG6与电梯控制柜主变压器输入电源YG1、YG3、YG5的连接，接着检查安全回路及门锁回路是否正常，若正常则启动直流变换器给门机控制系统和门区传感器供电，继电器JN，PZ的常开接点闭合。
应急装置检测到平层信号，继电器D0吸合，其常开接点闭合，门机系统得到所需要的电压及开门信号而起动，将轿门和厅门同时打开；如果轿厢不在平层位置，则接触器KDP常开触点闭合，由直流变换器给抱闸回路供电，打开抱闸，三相逆变回路输出的电压经KR给曳引机供电，使之起动，牵引轿厢向一定方向运行,轿厢运行至平层位置停下。
三相逆变电压停止输出，合上抱闸。
轿门、厅门打开后，应急装置上述接触器的触头和继电器的触点全部恢复到应急运行前的状态。
三相交流电源恢复与电梯控制系统的连接，结束应急运行，自动关断应急装置电源。
应急停电平层装置使用说明书
电梯停电应急装置说明书一.概述本公司根据《电梯制造与安全规范》（GB758-2003，EQUEN81-1：1998）的部分内容设计出SWD-EPS系列电梯应急救援设备，能迅速准确解救出被困人员。
SWD-EPS系列电梯应急救援装置能与国内外各种电梯配套使用，是宾馆、饭店、办公楼、医院、住宅等高层建筑必不可少的安全装置。
主要技术参数（1）输入电压：三相380V；（2）蓄电池组：12V17AH/24AH×4；（3）可驱动电梯的功率：≤38KW（特殊规格或>38KW另予注明）。
（4）空气中不得含有爆炸、腐蚀性等有害气体或尘埃。
二.工作原理SWD-EPS系列电梯应急装置工作原理如图1所示：1）电源检测当三相交流电源正常供电时，电梯应急装置内的电源检测回路给出交流输入电源正常的信号，该装置的蓄电池组通过充电回路自动浮充，使之保持额定工作电平状态。
充电回路具有过充、短路和过流等保护功能。
2）应急运行当电梯突遇停电或电梯控制系统发生故障而停止运行时，应急装置的应急控制系统会立即检测电梯状态，自动投入应急救援。
首先电源接触器KP断开，从而断开三相电源YG2、YG4、YG6与电梯控制柜主变压器输入电源YG1、YG3、YG5的连接，接着检查安全回路及门锁回路是否正常，若正常则启动直流变换器给门机控制系统和门区传感器供电，继电器JN，PZ的常开接点闭合。
应急装置检测到平层信号，继电器D0吸合，其常开接点闭合，门机系统得到所需要的电压及开门信号而起动，将轿门和厅门同时打开；如果轿厢不在平层位置，则接触器KDP常开触点闭合，由直流变换器给抱闸回路供电，打开抱闸，三相逆变回路输出的电压经KR给曳引机供电，使之起动，牵引轿厢向一定方向运行,轿厢运行至平层位置停下。
三相逆变电压停止输出，合上抱闸。
轿门、厅门打开后，应急装置上述接触器的触头和继电器的触点全部恢复到应急运行前的状态。
三相交流电源恢复与电梯控制系统的连接，结束应急运行，自动关断应急装置电源。
电梯应急平层装置施工方案
电梯应急平层装置施工方案1. 引言电梯是现代城市生活中不可缺少的交通工具之一，在人们的日常出行中起到了至关重要的作用。
然而，由于各种原因，电梯故障发生的可能性并不低，当出现故障时，如何将乘客安全地从电梯中救出成为了一个重要的问题。
为了提高电梯故障事故的处理效率和乘客安全救援的速度，我们需要在电梯中安装应急平层装置。
本文将重点介绍电梯应急平层装置的施工方案。
2. 施工方案概述电梯应急平层装置是一种用于保障电梯乘客安全的装置，其主要功能是在电梯故障发生时将电梯平稳地停留在最近的楼层，并确保乘客能够顺利地离开电梯。
本施工方案将包括以下几个关键步骤：1.准备工作2.应急平层装置的选择与安装3.应急按钮与呼叫系统的调试4.施工验收与安全检查3. 准备工作在施工开始前，需要进行必要的准备工作以确保施工的顺利进行。
首先，需要制定详细的施工计划和时间表，以确保各项工作能够按时完成。
其次，需要组织施工人员，包括工程师、技术人员和施工工人等，并按照资质要求进行相关人员的培训和考核。
最后，需要准备好所需的工具和材料，包括电梯应急平层装置、电梯控制系统、电缆线路等。
4. 应急平层装置的选择与安装应急平层装置的选择和安装是整个施工方案中最核心的部分。
在选择应急平层装置时，需要考虑以下因素：1.功能要求：应急平层装置的功能要与实际需求相匹配，包括平稳停留、紧急通电、人员疏散等。
2.安全性能：应急平层装置需要具备较高的安全性能，能够在故障发生时确保乘客的安全。
3.适用范围：应急平层装置需要适用于各种类型的电梯，包括载货梯、乘客梯等。
在安装应急平层装置时，需要按照安装说明书进行操作，并确保安装的正确性和稳定性。
安装过程中，需要注意安全措施，遵守相关施工规范，并定期进行质量检查和测试。
5. 应急按钮与呼叫系统的调试应急平层装置安装完成后，需要对应急按钮和呼叫系统进行调试和测试，以确保其正常工作。
对于应急按钮，需要检查其按键是否灵敏、指示灯是否正常等。
富士川ALP-5电梯应急装置说明书12
电梯应急装置用户使用手册湖州上川电工设备有限公司目录简介 -------------------------------- 1产品功能特点-------------------------- 1主要技术参数 ------------------------- 3使用注意事项 ------------------------ 3 现场安装调试 ------------------------ 4指示灯及显示 ------------------------ 5使用方法 ---------------------------- 6 常见故障分析与处理 ------------------- 7 保修卡 ---------------------------- 附页一、简介ALP-5型电梯应急装置是当电梯在正常运行过程中，突然遇到供电系统故障（停电、缺相、火警）及电梯控制系统原因（按GB7588-1995检测电梯，即非电梯安全回路、门锁回路、机械故障），ALP-5电梯应急装置即自动切换投入工作。
先接管电梯全部控制权，检测电梯各回路是否正常符合安全要求，判断电梯轿厢所处楼层位置，然后输出电梯所需电能，将轿厢慢速移至就近楼层平层处，打开轿门和厅门，让乘客安全放心离开电梯。
ALP-5系列电梯应急装置采用“YUASA汤浅”免维护蓄电池作电源，微机自动控制操作；当电梯外电网正常时，本装置处于监控状态，全天候监视电梯电网供电情况及电梯系统的运行情况，并处于自动充电状态。
一旦电梯的电网或控制系统发生故障时，应急装置开始投入工作；接触器先把电梯控制系统与应急装置电源互锁，以防在应急运行过程中外电网恢复时产生短路；供出单相及三相逆变电源，随即检测轿厢所在位置。
若轿厢在平层位置，应急装置则自动供电给门机把轿门及厅门打开，放出乘客；如轿厢不在平层位置，微机发出指令，向电梯曳引机和抱闸系统供电，使轿厢向一定方向运行（在应急运行过程中，系统不断检测三相逆变输出，安全回路，门锁回路等，如有异常，应急运行立即停止，以确保电梯及乘客的安全），当收到平层信号时，以慢速运行到平层处，然后打开轿门及厅门，让乘客安全离开。
电梯停电应急平层装置使用说明手册
精心整理ARD系列停电应急装置使用说明书目录P2--------------------------------------------产品简介、功能特点P3-P4----------------------------------------系统连接、电压选择P5-8-----------------------------------------安装调试、维护保养、产品规格、选型建议ARD系列停电应急装置使用说明书危险事项警告●产品拆箱、安装、接线、操作前，请检测ARD●切勿安装使用已经损坏的或缺少配件的产品。
是否在运输过程中有损坏。
●产品禁止安装在、潮湿、腐蚀、易燃等部位。
●请认真阅读本说明书并严格遵照说明书的内容请勿将三相电源输入线连接到输出R、S、T 规范安装，否则可能会损坏本产品及原电梯系端子，否则会导致产品内部损坏。
统，甚至导致人身伤亡事故。
●请定期紧固产品接线端子。
●请勿直接触摸输入及输出接线端子、控制板上●本产品的外接原理图仅供参考，可能会与您订元器件，因为存在触电及损坏控制板的危险，购的产品有所不同。
由于产品改良或规格变更，可能造成人身伤害。
本装置的原理可能会有所变更，恕不另行通知。
●接线前请确认输入电源为断开状态，带电操作●产品原理图或说明书时，请向本公司代理商或有触电伤害和引发火灾的危险。
业务部联系、通过产品编号索取。
产品简介为避免电网停电导致电梯关人、造成乘客身体和心理伤害，本公司研发ARD系列电梯停电应急装置,简称ARD。
ARD可以在电网停电时，在设定的时间内自动投入工作，向电梯控制系统提供三相应急电源，使电梯轿厢缓慢运行到平层位置并开门释放乘客。
ARD具有安装接线简单、调试方便、性价比高的特点。
安装前注意事项⑴为正确安装、调试和使用本产品，请务必在使用前认真阅读本使用说明书。
⑵本手册适用于ARD系列三相电源输出的电梯停电应急装置。
⑶为了避免造成人员及设备事故，对ARD的安装、调试及维护等工作必须采取以下安全措施：①安装、连接、调试等工作应由电梯行业相关技术人员进行。
电梯停电应急平层装置使用说明书介绍
ARD系列停电应急装置使用说明书目录P2--------------------------------------------产品简介、功能特点P3-P4----------------------------------------系统连接、电压选择P5-8-----------------------------------------安装调试、维护保养、产品规格、选型建议P9----------------------------------------外形尺寸及产品照片P------------------------------应用举例目录P11-16------------------------------------应用举例P17-------------------------用户须知，保修条例P----------------保修卡，说明书东莞市五阳电子2021年4月ARD系列停电应急装置使用说明书危险事项警告●产品拆箱、安装、接线、操作前，请检测ARD ●切勿安装使用已经损坏的或缺少配件的产品。
是否在运输过程中有损坏。
●产品禁止安装在、潮湿、腐蚀、易燃等部位。
●请认真阅读本说明书并严格遵照说明书的内容请勿将三相电源输入线连接到输出R、S、T标准安装，否那么可能会损坏本产品及原电梯系端子，否那么会导致产品内部损坏。
统，甚至导致人身伤亡事故。
●请定期紧固产品接线端子。
●请勿直接触摸输入及输出接线端子、控制板上●本产品的外接原理图仅供参考，可能会与您订元器件，因为存在触电及损坏控制板的危险，购的产品有所不同。
由于产品改良或规格变更，可能造成人身伤害。
本装置的原理可能会有所变更，恕不另行通知。
●接线前请确认输入电源为断开状态，带电操作●产品原理图或说明书时，请向本公司代理商或有触电伤害和引发火灾的危险。
业务部联系、通过产品编号索取。
产品简介为防止电网停电导致电梯关人、造成乘客身体和心理伤害，本公司研发ARD系列电梯停电应急装置,简称ARD。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ARD电梯应急平层装置
接线说明
安装智能人性化，国际最好使用最易安装的电梯应急平层装置，
只接八根线，初中生即可看图安装
一、电梯有门锁继电器或楼层继电器安装接线图;
二、电梯无门锁继电器或楼层继电器，平层信号为高电平安装接线图；
三、电梯无门锁继电器或楼层继电器，平层信号为低电平安装接线图；
※电池输入的端子台端子BAT+BAT-只有外接电池式ARD才使用，内建电池式ARD 则否。
四、安装步骤:
1、关闭电梯控制柜总开关电源；
2、将变频器控制柜上R/S/T 3根电源线拆下;对应接在停电柜R/S/T输入端；
3、停电柜R/S/T输出端引出三根电源线对应接到控制柜上R/S/T接线端，线径≥6mm ²；
4、变频器有门锁继电器，V+与SD接门锁继电器NC点,SD1与V-短接，线径≥0.75mm²；
5、变频器没有门锁接触器时，将SD+/SD-接控制柜平层信号及控制柜COM端;
6、开、关机时间延迟时间由主板上SW1设定，请参阅附表，
6.1、如变频器停电后放电慢，可以延长停电平层装置开机供电时间，最长等待时间30
秒;如放电快，则缩短开机等待时间,最短时间5秒；
6.2、如需要电梯平层后延迟关机，可以延长停电平层装置关机时间，最长关机延迟时
间45秒;为了避免平层后立即停电部分电梯强制关门夹人或损坏电梯，关机延迟时间最短10秒。
7、完成以上步骤可以合上墙壁电源总开关，电梯开到顶楼，控制柜打到检修位置，让
电梯低速运行到顶楼和下一楼层中间靠下停止，然后断开总电源开关，检修拨回正常位置，打开电梯应急平层装置绿色开关，等待5秒后，测试电梯是否能顺利抵达下一楼层，并在设定时间内关机。
空载下行时电梯负荷最大，上行最小，顶楼最大，底楼最小。
一般电梯停电后更靠近某一层则来电时返向某一层。
下行没有问题，上行也没有问题；上行没有问题，下行可能会有问题导致停电困人。
试验中可能会出现电梯停靠位置偏上导致反复几次上行到最近平层，多试验几次观察电梯停靠位置即可。
五、开、关机延迟时间调整表
开机延迟SW1开关位置关机延迟SW1开关位置
1 2 3 4
5秒OFF OFF 10秒OFF OFF
10秒OFF ON 15秒OFF ON
15秒ON OFF 30秒ON OFF
30秒ON ON 45秒ON ON 手机13266156QQ 243423306尤生东莞五阳。
