20号精密退火无缝钢管28×3
冷拔精密钢管
一、冷拔精密钢管概述（最常采用GB/T3639标准）1、定义：冷拔精密钢管通常在0.5～100T的单链式或双链式冷拔机上进行。
若欲获得尺寸更小和质量更好的无缝钢管，必须采用冷轧、冷拔或者两者联合的方法。
2、制钢要求：冷拨精密钢管，主要用10、20号钢制造，除保证化学成分和机械性能外，还要做水压试验，卷边、扩口、压扁等试验。
3、冷拔精密钢管的生产工艺及示意图冷拔精密钢管的基本工序有：(1)管料供给，所用管料为热轧成品管或半成品管、挤压管以及焊接管；(2)管料准备，包括检查、打捆、酸洗、清洗、冲洗、中和、烘干、涂润滑剂等；(3)冷加工(冷轧或冷拔)；(4)成品精整包括成品热处理、矫直、取样、切头尾、检查(人工检查和各种探伤)、水压试验、涂油、包装、入库等。
不同的产品精整内容有所差异。
冷拔精密钢管生产工艺简易流程是：圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库。
冷拔精密钢管厂生产特点是管料从投入到加工成成品冷拔精密钢管通常要经过多次冷变形并产生加工硬化，因而整个生产过程由多个准备工序和变形工序组成，且具有往复循环的特点，因而工序多，生产周期长、金属消耗较大，生产效率较低，一般生产规模均不大。
冷拔精密钢管的生产工艺流程如图。
二、冷拔精密钢管的特点1.外径更小。
2.精度高可做小批量生产。
3.冷拔成品精度高，表面质量好。
4.钢管横面积更复杂。
5.钢管性能更优越，金属比较密。
三、冷拔精密钢管的化学成分、力学性能、尺寸允许偏差1、化学成分碳C ：0.10～0.15硅Si：0.17～0.37锰Mn：1.10～1.60硫S ：≤0.035磷P ：≤0.035铬Cr：0.90～1.30钒V ：0.03～0.06钼Mo：0.32～0.40硼 B ：0.002～0.0062、力学性能精密无缝钢管力学性能钢种力学性能冷拔(轧)管金切管20#抗拉强度σbN/mm2伸长率δ5%≥510≥390≥5≥2045#≥647≥590≥4≥4加工形式缸径长度直线度尺寸精度内孔粗糙度冷轧30-100≤12M0.3-1.0H8-H100.4-1.6冷拔30-250≤12M H8-H100.8-1.6珩磨40-500≤12M1000H8-H90.4-0.8滚压40-400≤7M H80.43、尺寸允许偏差按GB/T3639冷拔精密无缝钢管的标准：外径4-30的公差为±0.08尺寸公差(壁厚偏差±5%)内径尺寸H8H9H1030+0.0330+0.052+0.084>30-50+0.0390+0.062+0.100>50-80+0.0460+0.074+0.120>80-120+0.0540+0.087+0.140>120-180+0.0630+0.100+0.160>180-250+0.0720+0.115+0.185>250-315+0.0810+0.130+0.210>315-400+0.0890+0.140+0.230四、冷拔精密钢管的用途是用于机械结构、液压设备的尺寸精度高和表面光洁度好的冷拔精密钢管。
无缝方管执行标准,无缝方管规格大全表
无缝方管是一种中空截面的长条周边没有接缝的长条钢钢材,因为截面是正方形所以叫做方管。
无缝方管是用无缝管通过模具的4面挤压形成的方形管，可大量用作输送流体的管道•主要应用于液体输送液压支架机械结构中低压•高压锅炉管热交换管气体•石油等行业•他比焊接的更坚固，不会出现裂缝。
另外，在抗弯、抗扭强度相同时，重量较轻，所以也广泛用于制造机械零件和工程结构。
金属在大气中都可与氧气反应在表面形成氧化膜，普通碳钢上形成的氧化铁会继续进行氧化，使锈蚀不断扩大，终形成孔洞。
这可以利用油漆或耐氧化的金属进行电镀来保护碳钢表面。
方管除壁厚增厚外情况其角部尺寸和边部平直度均达到甚至超过电阻焊冷成型方管的水平，R角的大小一般是壁厚的2倍-3倍之间•也可以根据客户的需要，生产客户所需大小的R角方管。
聊城泰佑启金属：无缝方管按断面形状分类：1、简单断面方管:方形方管、矩形方管。
2、复杂断面方管：花形方管、开口形方管、波纹形方管、异型方管。
无缝方管制造：冷拔或冷轧精密无缝方管(GB3639-2000)是用于机械结构、液压设备的尺寸精度高和表面光洁度好的冷拔或冷轧精密无缝方管。
选用精密无缝方管制造机械结构或液压设备等，可以大大节约机械加工工时，提高材料利用率，同时有利于提高产品质量。
结构用不锈钢无缝方管(GB/T14975-2002)是广泛用于化工、石油、轻纺、医疗、食品、机械等工业的耐腐蚀管道和结构件及零件的不锈钢制成的热轧(挤、扩)和冷拔(轧)无缝方管。
无鞥方管应用：化肥设备用高压无缝方管(GB6479-2000)是适用于工作温度为-40~400工、工作压力为10~30Ma的化工设备和管道的碳素结构钢和合金钢无缝方管。
石油裂化用无缝方管(GB9948-88)是用于石油精炼厂的炉管、热交换器和管道无缝方管。
地质钻探用方管(YB235-70)是供地质部门进行岩心钻探使用的钢管，按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。
金刚石岩芯钻探用无缝方管(GB3423-82)是用于金刚石岩芯钻探的钻杆、岩心杆、套管的无缝钢管。
20#无缝管资料
20#无缝管20#无缝管材质为20钢，一般为20无缝钢管20#钢管的材料为：优质碳素结构钢20#无缝管牌号：20钢20#无缝管标准：GB/T699-1988・20既缝管特性及适用范围：强度比15号钢稍高，很少淬火，无回火脆性。
冷变形塑性高、一般供弯曲、压延、弯边和锤拱等加工，电弧焊和接触焊的焊接性能好，气焊时厚度小，外形要求严格或形状复杂的制件上易发生裂纹。
切削加工性冷拔或正火状态较退火状态好、一般用于制造受力不大而韧性要求高的。
・20#无缝管化学成份：碳C:0.17〜0.24"硅Si:0.17〜0.37钮Mn:0.35〜0.65硫S:<0.035磷P:<0.035铭Cr:<0.25锲Ni:<0.25铜Cu:<0.25•20仙缝管力学性能：抗拉强度(rb(MPa):>410(42)屈服强度6s(MPa):>245(25)伸长率65(%):>25断面收缩率也(％):>5,硬度：未热处理，0156HB试样尺寸：试样尺寸25mm・20吹缝管热处理规范及金相组织：热处理规范：正火，910C,空冷。
金相组织：铁素体+珠光体。
・20既缝管交货状态：以不热处理或热处理(退火、正火或高温回火)状态交货。
要求热处理状态交货的应在合同中注明，未注明者按不热处理交货。
20#无缝管重量计算公式：[(外径-壁厚)*壁厚]*0.02466=kg/米(每米的重量)20#无缝管相关知识：1.1 钢管公称外径为88.9mm,公称壁厚为6.45mm=1.2 钢管的外径和壁厚允许偏差应符合表1的规定。
表外径允许偏差+0.50mm—0.20mm壁厚允许偏差+0.97mm—0.77mm2钢管的通常长度为9400mmr9750mm3外形3.1钢管的弯曲度不得大于1.0mm/m。
.2钢管两端端面应与钢管轴线垂直，切口毛刺应予清除。
4重量钢管按实际重量交货，亦可按理论重量交货。
钢管每米理论重量为13.115kg/m。
8163无缝钢管标准20号钢
8163无缝钢管标准20号钢
16Mn（G3115）无缝钢管是目前用于石油、工业用管路等使用的重要制品，它是在无
缝钢管国家标准DIN2448（即美国标准ASTM A106）的基础上制定的。
16Mn无缝钢管的牌
号是20，即20号钢。
20号钢是指16Mn（G3115）无缝钢管。
它是一种中碳、低合金、无缝普通结构钢，钢
材的成分是：碳 0.16％，最大0.20%，镁<0.05％，硅<0.30％，磷<0.05％，硫<0.05％，铝<0.02％。
20号钢得名是因为它所属于的是中国GB/T8163标准中提到的钢号系列（也叫型号系列）。
该标准规定了所有钢号所对应的特性，包括抗拉强度、屈服强度、断裂伸长率、弯
曲强度等，最重要的是对于20号钢，它的抗拉强度不低于360MPa，屈服强度大于185MPa，断裂伸长率不低于25％，弯曲强度不低于220MPa。
16Mn（G3115）无缝钢管的特性表现与20号钢牌号的要求相同，这是由于该牌号钢材
使用GB/T8163标准，不仅在抗拉强度上表现优异，还具有良好的韧性和抗振动能力，无
缝连接密封性和可再循环再利用的性能，因此，经过多重检测之后，我们认为20号钢是
一种非常适合用于石油、化工等x字钢管系统中的特种钢材。
冷拔或冷轧精密无缝钢管规格表
冷拔或冷轧精密无缝钢管规格表（GB／T3639—1983）
注：1.括号内的壁厚和直径应尽量避免采用。
2.钢管按交货状态分为冷加工硬(Y)、冷加工／软(R)和消除应力退火(T)三类。
3.本表规定的外径、内径允许偏差适用于冷加工／硬和冷加工／软两类钢管；消除应力退火钢管的外径、内径允许偏差按以下规定：
壁厚／外径允许偏差规定
≥1／20 按本表规定数值
<1／20—1／40 按本表规定数值的1.5倍
<1／40_1／60 按本表规定数值的2倍
<1／60 按本表规定数值的2.5倍
4.钢管通常长度为2～7m。
定尺长度和倍尺总长度在通常长度范围内，2000～5000mm钢管，全长允许偏差为+50 mm；大于5000～7000mm，全长允许偏差为+1000mm。
5.冷加工／硬和冷加工／软钢管，弯曲度不大于3mm/m；消除应力退火经矫直后的钢管，弯曲度不大于1.5mm ／m。
(2)力学性能见表6-39。
表6-39冷拔或冷轧精密无缝钢管的力学性能
注：1.
冷加工／硬(冷拔或冷轧状态)——钢管在最终冷加工后不进行热处理，仅有很小的可加工性。
其加工范围不能给予保证。
冷加工／软(轻微冷加工)——钢管经最后热处理后，进行轻微的冷加工，可在一定程度上进行冷变形，如弯曲、胀管。
消除应力退火——钢管在最终冷加工后，在A点以下进行退火，以消除冷加工应力。
2.牌号的化学成分应符合GB／T699的规定，其他牌号的优质碳素结构钢或合金钢的供货由双方协议。
(3)用途适于机械结构、液压设备用的尺寸精度高、表面粗糙度高的无缝钢管。

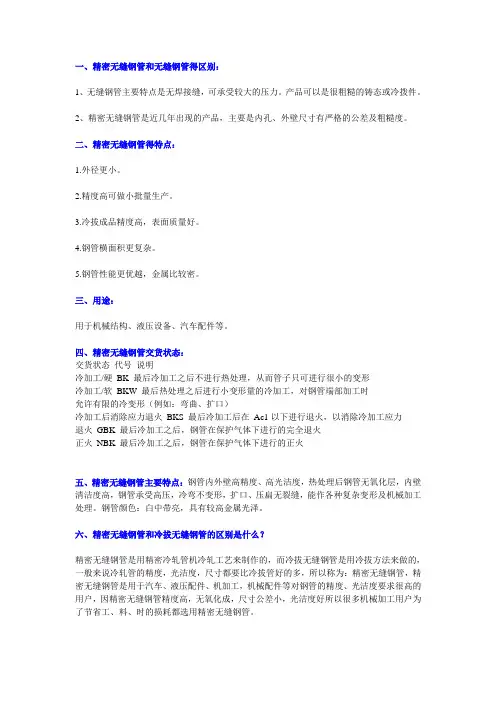

精密无缝钢管和冷拔无缝钢管的区别
一、精密无缝钢管和无缝钢管得区别：1、无缝钢管主要特点是无焊接缝，可承受较大的压力。
产品可以是很粗糙的铸态或冷拨件。
2、精密无缝钢管是近几年出现的产品，主要是内孔、外壁尺寸有严格的公差及粗糙度。
二、精密无缝钢管得特点：1.外径更小。
2.精度高可做小批量生产。
3.冷拔成品精度高，表面质量好。
4.钢管横面积更复杂。
5.钢管性能更优越，金属比较密。
三、用途：用于机械结构、液压设备、汽车配件等。
四、精密无缝钢管交货状态：交货状态代号说明冷加工/硬BK 最后冷加工之后不进行热处理，从而管子只可进行很小的变形冷加工/软BKW 最后热处理之后进行小变形量的冷加工，对钢管端部加工时允许有限的冷变形（例如：弯曲、扩口）冷加工后消除应力退火BKS 最后冷加工后在Ac1以下进行退火，以消除冷加工应力退火GBK 最后冷加工之后，钢管在保护气体下进行的完全退火正火NBK 最后冷加工之后，钢管在保护气体下进行的正火五、精密无缝钢管主要特点：钢管内外壁高精度、高光洁度，热处理后钢管无氧化层，内壁清洁度高，钢管承受高压，冷弯不变形，扩口、压扁无裂缝，能作各种复杂变形及机械加工处理。
钢管颜色：白中带亮，具有较高金属光泽。
六、精密无缝钢管和冷拔无缝钢管的区别是什么？精密无缝钢管是用精密冷轧管机冷轧工艺来制作的，而冷拔无缝钢管是用冷拔方法来做的，一般来说冷轧管的精度，光洁度，尺寸都要比冷拔管好的多，所以称为：精密无缝钢管，精密无缝钢管是用于汽车、液压配件、机加工，机械配件等对钢管的精度、光洁度要求很高的用户，因精密无缝钢管精度高，无氧化成，尺寸公差小，光洁度好所以很多机械加工用户为了节省工、料、时的损耗都选用精密无缝钢管。
七、精密钢管和无缝钢管不同区别1、无缝钢管主要特点是无焊接缝，可承受较大的压力。
产品可以是很粗糙的铸态或冷拨件。
2、精密钢管是近几年出现的产品，主要是内孔、外壁尺寸有严格的公差及粗糙度。
八、精密钢管的特点：1.外径更小。
钢管管道规格(公称-外径表示)
40Mn2 840 45Mn2 840
水、油 540 水、油 885 735 12 217 水、油 550 水、油 885 735 10 217
27SiMn 920
水 450 水、油 980 835 12 217
40MnB 850
油 500 水、油 980 785 10 207
45MnB 840
油 500 水、油 1030 835 9 217
压力管道标准分类， 大外径系列，规格，DN-公称直径，Ф－外径， DN10—Ф14mm，DN15—Ф18mm，DN20—Ф25mm，DN25—Ф32mm，DN32—Ф38mm，DN40—Ф45mm， DN50—Ф57mm，DN65—Ф76mm，DN80—Ф95mm，DN100—Ф114mm，DN125—Ф140(146)mm， DN150—Ф168mm，DN175—Ф194mm，DN200—Ф219mm，DN225—Ф245mm，DN250—Ф299mm， DN300—Ф325mm，DN350—Ф377mm，DN400—Ф426mm，DN450—Ф480mm，DN500—Ф530(529)mm， DN550—Ф560(559)mm；DN600—Ф630mm；DN650—Ф666mm；DN700-Ф720； DN750-Ф762；DN800-Ф820；DN850-Ф870；DN900-Ф920；DN950-Ф965； DN1000-Ф1020；DN1050-Ф1090；DN1100-Ф1120；DN1200-Ф1220；DN1300-Ф1320； DN1400-Ф1420；DN1500-Ф1520；DN1600-Ф1620；DN1700-Ф1720； DN1800-Ф1820；DN1900-Ф1920；DN2000-Ф2020；DN2200-Ф2220；DN2400-Ф2420 小外径系列，规格，DN-公称通径或称平均外径，Ф－外径， DN15—Ф22mm，DN20—Ф27mm，DN25—Ф34mm，DN32—Ф42mm，DN40—Ф48mm，DN50—Ф60mm， DN65—Ф73mm，DN80—Ф89mm，DN100—Ф108mm，DN125—Ф133mm，DN150—Ф159(152)mm， DN175—Ф180mm， DN200—Ф203mm，DN225—Ф245mm，DN250—Ф273mm，DN300—Ф324mm，DN350—Ф356(351)mm， DN400—Ф406mm，DN450—Ф457mm，DN500—Ф508mm，DN550—Ф560(559)mm，DN600—Ф610mm； DN650—Ф660mm；DN700-Ф711；DN750-Ф762；DN800-Ф813；DN850-Ф864；DN900-Ф914； DN950-Ф965；DN1000-Ф1016；DN1100-Ф1118；DN1200-Ф1219； DN1300-Ф1321；DN1400-Ф1422；DN1500-Ф1524；DN1600-Ф1626； DN1700-Ф1727；DN1800-Ф1829；DN1900-Ф1930；DN2000-Ф2032；DN2200-Ф2235；DN2400-Ф2438 公称直径对应(DN A/B 系列英制)钢管外径 A 系列为国际通用系列(俗称英制管)B 系列为国内沿用系列(俗称公制管)(mm) 公称直径 钢管外径 A 系列(英制管) B 系列(公制管) DN10 17.2 14 DN 15 21.3 18 DN 20 26.9 25 DN 25 33.7 32 DN 32 42.4 38 DN 40 48.3 45 DN 50 60.3 57 DN 65 76.1 76 DN 80 88.9 89 DN 100 114.3 108 DN 125 139.7 133 DN 150 168.3 159 DN 200 219.1 219 DN 250 273 273 DN 300 323.9 325 DN 350 355.6 377 DN 400 406.4 426 DN 450 457 480 DN 500 508 530
DIN2391-1994《精密无缝钢管交货技术条件》
DIN 2391-1994 Pt 2《精密无缝钢管交货技术条件》
12
扩口试验
对于 D≤150mm，S≤9mm，按 DIN EN
10234 进行扩口至下列扩径率为
止。
钢种 交货状态 扩径率%
S≤4 S＞4
St30Si 正火或退火 20 15
St30Al 正火或退火 20 15
St35 正火或退火 18 12
糙度 Ra≤6.3μm。 可以采用适当方式清除比较微小
深度的表面缺陷，但不得超过尺
寸允许偏差。
7
直径及壁厚允许偏差
以 BK 和 BKW 交货的钢管，直径允
许偏差以 DIN 2391 Pt1 规定为准。
但对于交货状态为 BKS、GBK、NBK
的钢管，由于加热变形，直径偏 差有所增大，其允许增大量按下
订货量（m） 允许偏差（%）
≤500 +20 50＜L≤2000 +15
＞2000 +10
11
环样压扁试验
对于已退火或正火，S＜15%D 的钢
管，其压扁试验按 DIN EN 10233 进行，压板间距为：
H=(1+C) S/(C+S/D)
式中：S=壁厚（mm）； D=钢管外径(mm)； C=常数 对于 St 30 及 St 35，其 C 值为 0.09，对 St 45 和 St 52，其 C 值 为 0.07
护气体或
在真空中 退火
5
钢管在
St30Si St30Al St 35 St 45
St 52
室温时 光亮拔制 抗拉强度（MPa） ≥430 ≥430 ≥480 的力学 硬态 残余伸长率（%） ≥8 ≥8 ≥6 性能 (1)(BK)
