职业病防护设施设计专篇需要材料
为了解该建设项目的情况，熟悉建设项目的有关规模、功能、区域环境等情况，在委托编制过程中，需要贵公司提供如下方面的资料：
1、请提供《项目职业病危害预评价报告书》电子版最终版，项目《职业病危害预评价报告书》专家审查意见、项目《职业病危害预评价报告书》专家审查意见修改说明、项目《职业病危害预评价报告书》审核的批复、项目立项批文等。
2、请提供《项目环境评价影响报告》。
3、请提供申请报告（或方案设计）、初步设计文本（或总体设计文本）。
4、根据预评价所列的下表，请说明工艺机械化、自动化（哪些是全机械操作、哪些是机械+人工操作、哪些是人工操作？并说明哪些工艺点位只需要巡检、哪些需要长期有人操作或观察？若有人工操作，请说明具体操作内容）和设备密闭程度（哪些是全密闭操作，哪些是敞开式？）等。
5、请提供预评价中类比使用的原项目的职业病危害因素检测报告或车间近期检测的职业病危害因素报告（包括生产车间内噪声、粉尘等数据）。
6、请提供项目生产厂房、辅楼的施工图cad版（包括总图、工艺平面布置图、建筑图、暖通图、废气处理图、电气图等）。
7、请提供所涉及到的废气净化器的参数（包括所用类型、个数、除尘风量、风速、过滤效果和局部除尘罩的设置情况等），并提供除尘器的设置位置图纸或提供照片说明除尘器在工艺设备上的位置，并确认废气最终排放至室外还是室内。
8、请标明各卫生辅房设施的位置（包括：餐厅、浴室、更衣室、休息室等）
9、确认车间内是否有洗眼器、放化学物品的防爆柜、医药箱。
并提供相应的位置，和医药箱内的药物明细表。
10、车间内有哪些警示标志？
11、主要原辅材料的性状（粉状、固态、液态等）、详细成分表、包装规格、储存地点、最大存储量、使用频率，并确认存储地点的通风情况和是否装有报警装置和报警装置的数量以及类型、位置。
若有化学物质，请说明如何加液（如乳化液加注等）。
12、请提供生产设备和公用辅助设施的设备列表，并划分生产设备所属的工序。
13、车间内是否有控制室？员工休息室？
14、请提供公司应急救援响应预案。
15、请填写本项目职业病危害防护设施投资概算表，若还没有制定具体的，我们将估算相关投资金额。
建设项目职业病防护设施设计专篇编制导则
建立工程职业病防护设施设计专篇编制导则AQ/T4233-20132013-06-08发布 2013-10-01实施1 范围本标准规定了建立工程职业病防护设施设计专篇的内容与格式。
本标准适用于可能产生职业病危害的建立工程，在初步设计〔含根底设计〕阶段，建立单位委托有资质的设计单位对该建立工程职业病防护设施设计专篇的编制。
2 标准性引用文件以下文件对于本文件的应用是必不可少的。
但凡注日期的引用文件，仅注日期的版本适用于本文件。
但凡不注日期的引用文件，其最新版本〔包括所有的修改单〕适用于本文件。
GB5083 生产设备平安卫生设计总则GB12801 生产过程平安卫生要求总则GB/T16758 排风罩的分类及技术条件GB18871 电离辐射防护与辐射源平安根本标准GB50019 采暖通风与空气调节设计标准GB/T 50033 建筑采光设计标准GB50034 建筑照明设计标准GB50073 干净厂房设计标准GB50187 工业企业总平面设计标准GBJ87 工业企业噪声控制设计标准GBZ1工业企业设计卫生标准GBZ 158 工作场所职业病危害警示标识GBZ/T194 工作场所防止职业中毒卫生工程防护措施标准GBZ/T211 建筑行业职业病危害预防控制标准GBZ/T223 工作场所有毒气体检测报警装置设置标准3 术语和定义以下术语和定义适用于本文件。
3.1 职业病危害occupational hazard对从事职业活动的劳动者可能导致职业病的各种危害。
3.2 职业病危害因素occupational hazard factors职业活动中影响劳动者安康的、存在于生产工艺过程以及劳动过程和生产环境中的各种危害因素的统称。
3.3 职业病危害因素接触水平 occupational hazard factors e*posure level从事职业病危害作业的劳动者接触一种或多种职业病危害因素的浓度〔强度〕和接触时间。
3.4 职业病防护设施设计专篇 the report of facility design for control occupational hazard产生或可能产生职业病危害的建立工程，在初步设计〔含根底设计〕阶段，由建立单位委托具有资质的设计单位对该工程依据国家职业卫生相关法律、法规、标准和标准，针对建立工程施工过程和生产过程中产生或可能产生的职业病危害因素采取的各种防护措施及其预期效果编制的专项报告。
建设项目职业病防护设施设计专篇
年月日
审查要点备注及说明：
1、表中“建设项目行业类别”按“安监总安健〔2012〕73号”文的分类进行选择。
2、权重划分栏中标注“A”的属否决项。A项内容的审查意见按“符合”、“不符合”填写在审查意见栏中。A项中只要有1项为“不符合”的，则设计专篇审查不予通过。
3、权重划分栏中标注“B”的属非否决项。B项内容的审查意见按“符合”、“基本符合”、“不符合”填写在审查意见栏中。B项中有7项以上（含7项）为“不符合”的，则设计专篇审查不予通过；B项中如“符合”项不足B项总数一半的（少于等于10项），则设计专篇审查也不予通过。
一、总体意见（须包含以下基本要素）
1、设计单位资质和能力的符合性情况；
2、设计专篇编制的符合性情况；
3、分析与设计重点内容的全面、客观、有效性情况；
4、职业病防护设施设计的可行性、针对性情况；
5、预期效果评价的正确性、准确性情况。
二、设计专篇的修改意见及建议
1、
2、
3、
4、
5、
6、
7、
……
三、审查结论
2、专家审查时，对“不符合”项或“基本符合”项中存在的不足须在审查个人意见中加以简要描述和说明理由；如在审查中发现或者认为有审查要点以外的其他重要问题和建议，也须在审查个人意见中加以表述。
3、专家根据整体审查意见，给出审查结论。
建设项目职业卫生“三同时”技术性审查
专家组审查综合意见书
（职业病防护设施设计）
建设项目职业病防护设施设计专篇
技术性审查要点
建设单位名称
建设项目名称
建设项目性质
新建□改建□扩建□技术引进□技术改造□
建设项目行业类别
危害风险程度
职业病危害严重
建设项目职业病防护设施设计专篇编制导则
建设项目职业病防护设施设计专篇编制导则建设项目职业病防护设施设计专篇编制导则AQ/T4233-20132013-06-08发布 2013-10-01实施1范围本标准规定了建设项目职业病防护设施设计专篇的内容与格式。
本标准适用于可能产生职业病危害的建设项目，在初步设计（含基础设计）阶段，建设单位委托有资质的设计单位对该建设项目职业病防护设施设计专篇的编制。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5083 生产设备安全卫生设计总则GB12801 生产过程安全卫生要求总则GB/T16758 排风罩的分类及技术条件GB18871 电离辐射防护与辐射源安全基本标准GB50019 采暖通风与空气调节设计规范GB/T 50033 建筑采光设计标准GB50034 建筑照明设计标准GB50073 洁净厂房设计规范GB50187 工业企业总平面设计规范GBJ87 工业企业噪声控制设计规范GBZ1 工业企业设计卫生标准GBZ 158 工作场所职业病危害警示标识GBZ/T194 工作场所防止职业中毒卫生工程防护措施规范GBZ/T211 建筑行业职业病危害预防控制规范GBZ/T223 工作场所有毒气体检测报警装置设置规范3术语和定义下列术语和定义适用于本文件。
3.1 职业病危害occupational hazard对从事职业活动的劳动者可能导致职业病的各种危害。
3.2 职业病危害因素occupational hazard factors职业活动中影响劳动者健康的、存在于生产工艺过程以及劳动过程和生产环境中的各种危害因素的统称。
3.3 职业病危害因素接触水平 occupational hazard factors exposure level从事职业病危害作业的劳动者接触一种或多种职业病危害因素的浓度（强度）和接触时间。
建设项目职业病防护设施设计专篇编制要求解析宣讲
设计过程
--职业病危害因素分析及危害程度预测
1)分析说明建设项目建设期或建成投入生产或使 用后可能产生的职业病危害因素的种类、来源、 特点及分布。
2)分析接触职业病危害因素的作业人员情况，包 括接触职业病危害因素的种类、接触人数、接触 时间与接触频度等。
3)根据职业病危害因素对人体健康的影响及可能 导致的职业病，分析其潜在危害性和发生职业ቤተ መጻሕፍቲ ባይዱ 的危险程度。
--职业病防护设施设计
根据设计所依据的法律、法规、标准和 技术规范等，对建设项目应采取的构（建） 筑物、职业病防护设施、应急救援设施、职 业病防治管理措施、辅助卫生设施等相关防 控措施进行设计，并对职业病防护设施投资 进行预算。
建设项目职业病防护设施设计专篇 编制要求
--预期效果评价
结合现有同类建设项目职业病危害因素 的检测数据、运行管理经验，对所提出的各 项防护措施的预期效果进行评价，预测建设 项目在采取了设计专篇中的各种防护措施的 前提下，各作业岗位职业病危害因素浓度 （强度）范围和接触水平，评价其在建设期 或建成投入生产或使用后是否满足职业病防 治方面法律、法规、标准的要求。
意
见 ， 谢 谢 ！
欢 迎 多 提 宝
贵
建设项目职业病防护设施设计专篇 编制要求
--职业病危害因素分析及危害程度预测
包括建设项目在建设期和建成投入生产 或使用后可能产生的职业病危害因素的种类、 来源、特点、分布、接触人数、接触时间、 接触频度、预期浓度（强度）范围、潜在危 害性、发生职业病的危险程度分析和主要职 业病危害因素分布图。
建设项目职业病防护设施设计专篇 编制要求
设计过程
--职业病防护设施设计
1）构（建）筑物设计 2）防护设施设计及其防控性能 3）应急救援设施 4）职业病防治管理措施 5）辅助卫生设施 6）预评价报告补充措施及建议的采纳情况 说明 7）职业病防护设施投资概算

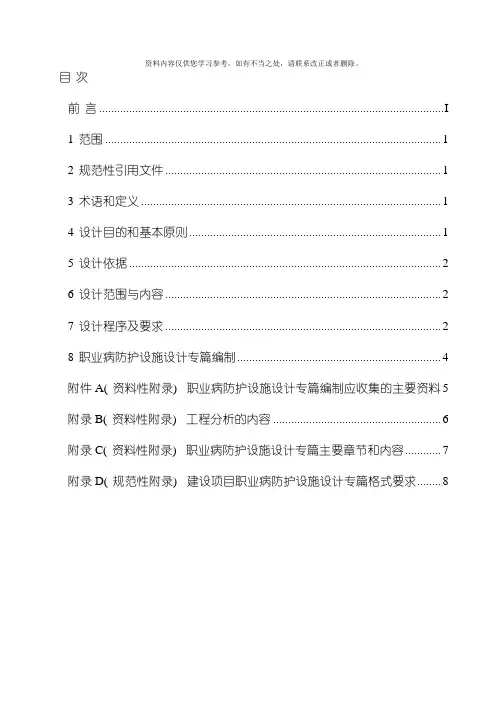

新版建设项目职业病防护设施设计专篇编制导则样本
资料内容仅供您学习参考，如有不当之处，请联系改正或者删除。
目次前言 (I)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 设计目的和基本原则 (1)5 设计依据 (2)6 设计范围与内容 (2)7 设计程序及要求 (2)8 职业病防护设施设计专篇编制 (4)附件A( 资料性附录) 职业病防护设施设计专篇编制应收集的主要资料 5附录B( 资料性附录) 工程分析的内容 (6)附录C( 资料性附录) 职业病防护设施设计专篇主要章节和内容 (7)附录D( 规范性附录) 建设项目职业病防护设施设计专篇格式要求 (8)前言本标准由国家安全生产监督管理总局提出。
本标准由全国安全生产标准化技术委员会防尘防毒分技术委员会( TC288/SC7) 归口。
本标准起草单位: 中国安全生产科学研究院、国家安全生产监督管理总局研究中心、北京劳动保护科学研究所。
本标准主要起草人: 李戬、刘宝龙、张忠彬、郭金玉、陈建武、杜欢永、张伟军。
建设项目职业病防护设施设计专篇编制导则范围本标准规定了建设项目职业病防护设施设计专篇的内容与格式。
本标准适用于可能产生职业病危害的建设项目, 在初步设计( 含基础设计) 阶段, 建设单位委托有资质的设计单位对该建设项目职业病防护设施设计专篇的编制。
规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件, 仅注日期的版本适用于本文件。
凡是不注日期的引用文件, 其最新版本( 包括所有的修改单) 适用于本文件。
GB5083 生产设备安全卫生设计总则GB12801 生产过程安全卫生要求总则GB/T16758 排风罩的分类及技术条件GB18871 电离辐射防护与辐射源安全基本标准GB50019 采暖通风与空气调节设计规范GB/T 50033 建筑采光设计标准GB50034 建筑照明设计标准GB50073 洁净厂房设计规范GB50187 工业企业总平面设计规范GBJ87 工业企业噪声控制设计规范GBZ1 工业企业设计卫生标准GBZ 158 工作场所职业病危害警示标识GBZ/T194 工作场所防止职业中毒卫生工程防护措施规范GBZ/T211 建筑行业职业病危害预防控制规范GBZ/T223 工作场所有毒气体检测报警装置设置规范3 术语和定义下列术语和定义适用于本文件。
职业病防护设施设计专篇的内容及要求
4.2.2 职业病危害因素接触分析
p 分析结果
序号 评价单元
工种
工作地点
接触时间 （h/d）
作业方式
3#锅炉0m转机运转层（0
米）
0.5
巡检
3#锅炉外置床下部平台
（7.6米）
0.5
巡检
3#锅炉外置床中部平台
锅炉燃烧 3#锅炉运
（11.7米 ）
0.5
单元
行工 3#锅炉反料器平台（19.4
米）
0.5
巡检 巡检
17
4. 职业病危害因素分析与危害程度预测
p 包括内容
u 职业病危害因素的识别
Ø 存在的职业病危害因素、来源、接触人员情况等
u 职业病危害因素的分析
Ø 有害性分析 Ø 接触分析
u 危害程度预测
Ø 依据接触浓度/强度情况 Ø 推测发生职业病的危险程度分析（可能性和严重程度）
18
3
4.1 职业病危害因素识别
u 常用的职业接触限值 Ø MAC Ø PC-TWA Ø PC-STEL
Ø 超限倍数
33
4.3.1 化学有害因素接触限值
p 化学有害因素（化学物质、粉尘、生物因素）接触限值 u 最高容许浓度 （MAC） u 时间加权平均容许浓度 （PC-TWA） u 短时间接触容许浓度 （PC-STEL） u 超限倍数
28
4.2.2 职业病危害因素接触分析
p 分析内容
u 按照划分的评价单元，通过开展现场调查和工作日 写实，调查分析职业病危害作业的工种（岗位）及 其接触职业病危害因素作业的工作地点、作业方法、 接触时间与频度。
u 关注非常规作业接触职业病危害因素的情况，如检 维修作业、密闭空间作业、临时性抢修作业、外委 作业等。
建设项目职业病防护设施设计专篇(完整资料).doc
建设项目职业卫生“三同时”技术性审查
整改意见确认表
（职业病防护设施设计）
建设项目名称
序号
综合意见书中所列的
修改意见及建议
是否
采纳
具体修改
情况说明
备注
1
2
3
4
5
6
7
……
建设单位负责人签业病及潜在危害性和发生职业病危险程度的预测和分析是否准确、是否与建设项目相符。
B
（二）职业病防护设施设计
11
构（建）筑物
设计
对建设项目的总平面布置、竖向布置和建（构）筑物进行的设计是否符合有关标准规范的要求。
B
12
防护设施
设计
拟采取的职业病防护设施的名称、参数、规格、型号、数量、分布及控制性能等的分析和设计是否全面、准确，是否符合现行有效法律法规的要求。
建设单位名称
建设项目名称
建设项目性质
新建□改建□扩建□技术引进□技术改造□
建设项目行业类别
危害风险程度
职业病危害严重
审查会地点
根据《江苏省建设项目职业卫生“三同时”监督管理办法（试行）》的规定，××安监局（或委托的第三方机构）于××××年××月××日在××市××地点，聘请了3-5名专家组成专家组(见技术性审查会签到表)对××项目职业病防护设施设计专篇(以下简称设计专篇)进行了技术性审查。专家组在听取了建设单位对该项目的介绍和设计单位对设计专篇编制情况和主要内容的汇报后，审阅了设计专篇及相关文件资料，进行了质询。根据专家审查个人意见，经讨论形成如下专家组审查综合意见：
A
27
其它附件资料
职业病防护设施设计专篇
.XXXXXXxxxxx公司xxxxxx项目职业病防护设施设计专篇xxxxxxxxxxxxxxx年xxxxx月.声明****设计院遵守国家有关法律、法规，在XXXXXXX有限公司*******项目职业病防护设施设计中优先采用有利于职业病防治的新工艺、新方法和新材料，确保所出具的《XXXXXXX有限公司*******项目职业病防护设施设计专篇》的真实性、合法性和实用性，并对其承担法律责任。
设计单位：（加盖公章）设计单位法定代表人：（签名）xxxxx 年xxx月xxx日可编辑范本目录1概述 01.1项目概况 01.2设计依据 01.3设计目的 (3)1.4设计原则 (4)1.5设计范围 (4)1.6设计内容 (4)2建设项目概况 (5)2.1建设项目基本情况 (5)2.2产品及原辅材料 (8)2.3总平面布置 (10)2.4工艺流程 (11)2.5生产工艺设备 (11)3职业病危害因素分析及危害程度预测 (13)3.1可能存在的职业病危害因素 (13)3.2职业病危害因素理化特性及毒理特征 (14)3.3职业病危害因素分析及危害程度预测 (15)4采矿系统职业病防护设施设计 (21)4.1采矿系统职业病危害因素分析及危害程度预测 (21)4.2采矿系统职业病防护设施设计 (23)5选冶系统职业病防护设施设计 (28)5.1采冶系统职业病危害因素分析及危害程度预测 (28)5.2选冶系统职业病防护设施设计 (29)6辅助设施职业病防护设施设计 (41)6.1锅炉房 (41)6.2污水处理厂房 (42)6.3机修车间 ....................................................... 错误!未定义书签。
6.4化验室........................................................... 错误!未定义书签。
6.5变电所........................................................... 错误!未定义书签。
AQT_4233—2013_建设项目职业病防护设施设计专篇编制导则
实用文档目次前言 (I)1 围 (1)2 规性引用文件 (1)3 术语和定义 (1)4 设计目的和基本原则 (1)5 设计依据 (2)6 设计围与容 (2)7 设计程序及要求 (2)8 职业病防护设施设计专篇编制 (4)附件A（资料性附录）职业病防护设施设计专篇编制应收集的主要资料 (5)附录B（资料性附录）工程分析的容 (6)附录C（资料性附录）职业病防护设施设计专篇主要章节和容 (7)附录D（规性附录）建设项目职业病防护设施设计专篇格式要求 (8)前言本标准由国家安全生产监督管理总局提出。
本标准由全全生产标准化技术委员会防尘防毒分技术委员会（TC288/SC7）归口。
本标准起草单位：中全生产科学研究院、国家安全生产监督管理总局研究中心、劳动保护科学研究所。
本标准主要起草人：戬、宝龙、忠彬、郭金玉、建武、杜欢永、伟军。
建设项目职业病防护设施设计专篇编制导则围本标准规定了建设项目职业病防护设施设计专篇的容与格式。
本标准适用于可能产生职业病危害的建设项目，在初步设计（含基础设计）阶段，建设单位委托有资质的设计单位对该建设项目职业病防护设施设计专篇的编制。
规性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB5083 生产设备安全卫生设计总则GB12801 生产过程安全卫生要求总则GB/T16758 排风罩的分类及技术条件GB18871 电离辐射防护与辐射源安全基本标准GB50019 采暖通风与空气调节设计规GB/T 50033 建筑采光设计标准GB50034 建筑照明设计标准GB50073 洁净厂房设计规GB50187 工业企业总平面设计规GBJ87 工业企业噪声控制设计规GBZ1 工业企业设计卫生标准GBZ 158 工作场所职业病危害警示标识GBZ/T194 工作场所防止职业中毒卫生工程防护措施规GBZ/T211 建筑行业职业病危害预防控制规GBZ/T223 工作场所有毒气体检测报警装置设置规3 术语和定义下列术语和定义适用于本文件。
职业病防护设施设计专篇
中国石油黑龙江牡丹江销售分公司宁安向阳加油站新建项目职业病防护设施设计专篇哈尔滨天源石化工程设计有限责任公司2013年12月目录1 总论 (1)1.1 编制依据 (1)1.2 工程概述 (1)1.3 项目范围 (2)1.3.1 生产系统 (2)1.4 新建工程量表 (2)2 主要安全指标 (3)2.1 爆炸危险区域的等级划分 (3)2.1.1 加油机 (3)2.1.2油储罐 (3)2.1.3 人孔（阀） (3)2.1.4 电气配件 (3)2.1.5 元件连接方式 (4)2.1.6 防雷接地 (4)2.1.7 静电接地 (4)2.2 燃料油火灾危险性分类详见 (4)3 总平面布置 (5)4 劳动安全卫生 (6)4.1 生产过程中职业危险、危害因素的分析 (6)4.1.1 概述 (6)4.1.2 油气危害 (6)4.1.3 储存 (7)4.1.4 卸油及加油过程 (7)4.1.5 静电放电 (7)4.1.6 油品质地的影响 (7)4.1.7 噪音 (7)4.1.8 污水及排水 (7)4.2 劳动安全卫生设计中采用的主要防范措施 (7)4.2.1 卸车 (8)4.2.2 防雷及静电设置 (8)4.2.3 规章 (8)4.2.4 油气 (8)4.2.5 加油系统控制 (9)4.2.6 采用的安全设施 (9)5 职业安全卫生 (10)5.1 现状 (10)5.2 爆炸和火灾危险因素 (10)5.3 毒性危害因素 (10)5.4 职业危害因素的防范和治理 (11)5.4.1 总平面布置 (11)5.4.2 消防系统 (11)5.4.3 防静电接地系统 (11)5.4.4 建、构筑物防火 (11)6 企业组织及定员 (11)7 建设项目劳动安全卫生预评价的主要结论 (12)1 总论1.1 编制依据1、《汽车加油加气站设计与施工规范》GB50156-2012。
2、《石油化工企业职业安全卫生设计规范》SH3047-93。
