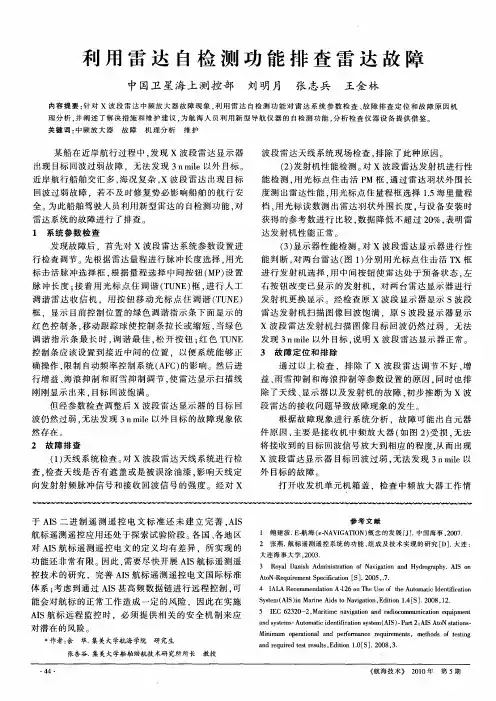

利用雷达自检测功能排查雷达故障
档， 用光 标读 数测 出 雷达 羽状 外 围长 度 ， 与设 备安 装 时
雷达 系统 的故 障进行 了排查 。
１ 系统 参数检 查
获得 的参 考数 进行 比较 ， 据 降低不 超过 ２ ％ ， 明雷 数 ０ 表
达发 射机性 能正 常 。
（ ） 示器性 能检 测 。 Ｘ波段 雷达显 示器进 行性 ３显 对
调 谐 指示 条 最 长 时 ， 谐 最 佳 ， 开按 钮 ： 色 Ｔ Ｎ 调 松 红 Ｕ Ｅ
能判 断 ， 对两 台雷 达 （ １ 分 别用 光标 点住 击 活 Ｔ 图 ） Ｘ框 进行 发射 机选 择 ， 中间按 钮使 雷达 处 于预备 状态 ． 用 左
右按 钮改 变 已显示 的发 射机 ，对 两 台雷达 显示 器 进行
发射机 更换 显示 。经检 查原 Ｘ波段 显示 器显示 Ｓ波段 雷达 发射 机扫描 图像 回波饱 满 。原 Ｓ波段 显示 器显 示 ｘ波段 雷 达发射 机 扫描 图像 目标 回波仍 然 过弱 ．无 法
发现 ３ ｍ ｌ ｎ ｉ ｅ以外 目标 ， 明 Ｘ波段 雷达显 示器 正常 。 说 ３ 故 障定位 和排 除 通 过 以上 检查 ，排 除 了 Ｘ 波段 雷 达调 节 不好 、 增
作者： 华． 余 集美大学航海 学院 研究生
张 杏 谷 ． 美大 学 船 舶 助航 技 术研 究所 所长 集 教 授
参考 文献
１ 鲍建波． － Ｅ 航海 （－ＡＶ Ｇ ＴＯ 概 念 的发 展 ［】 中 国 海事 ，０ ７ ｅＮ Ｉ Ａ Ｉ Ｎ） Ｊ． ２０． ２ 张 燕 ． 标 遥 测 遥 控 系 统 的 功 能 、 成 及 技 术 实 现 的研 究 ［ ． 连 ： 航 组 Ｄ］ 大 大 连 海 事 大 学 ．０ ３ ２０．
雷达巡检方案
雷达巡检方案简介雷达是一种通过电磁波进行探测和定位的设备，广泛应用于军事、航空、航海等领域。
为了确保雷达设备的正常运行和及时发现潜在问题，需要定期进行巡检。
本文将介绍一种雷达巡检方案，以确保雷达设备的安全性和稳定性。
目标1.确保雷达设备正常运行，防止故障和意外发生。
2.及时发现雷达设备存在的潜在问题，以便进行及时修复。
3.提高雷达的工作效率和性能，确保数据的准确性。
巡检周期根据雷达设备的使用情况和环境条件，建议每隔3个月进行一次巡检。
如果雷达设备处于恶劣环境中，巡检周期可以缩短，以确保及时发现潜在问题。
巡检内容1.外观检查：检查雷达设备外观是否完好，是否有明显的物理损坏或松动。
对于有防尘、防水等特殊要求的雷达设备，需要检查其防护措施是否有效。
2.电源和连接检查：检查雷达设备的电源连接是否牢固，是否有松动或腐蚀现象。
同时，检查与雷达设备相关的连接线是否正常连接，是否有断裂或老化现象。
3.软件版本检查：查看雷达设备的软件版本是否为最新版本，如有新版本可及时更新以提高设备性能和修复已知问题。
4.传感器检查：测试和校准雷达设备上的传感器，确保其准确度和稳定性。
如有需要，可以进行传感器的校准和调整。
5.通信检查：测试雷达设备与周围设备或系统之间的通信是否正常。
如发现通信故障，需要及时排除故障原因。
6.数据分析：对雷达设备产生的数据进行分析和比对，确保数据的准确性和一致性。
如发现异常数据，需要进行进一步的调查和分析。
7.环境检查：检查雷达设备所处的环境条件是否符合要求，如温度、湿度、气压等。
如发现环境条件异常，需要采取相应的措施进行调整。
巡检记录和处理每次巡检完成后，需要记录巡检结果和发现的问题。
对于发现的问题，需要及时进行修复和处理。
记录中应包括以下内容：1.巡检日期和时间。
2.巡检人员的姓名和职务。
3.巡检内容和发现的问题。
4.问题的处理方案和修复时间。
5.巡检结果总结和建议。
结论雷达设备是关键的探测和定位工具，巡检对于确保其正常运行和发现潜在问题至关重要。

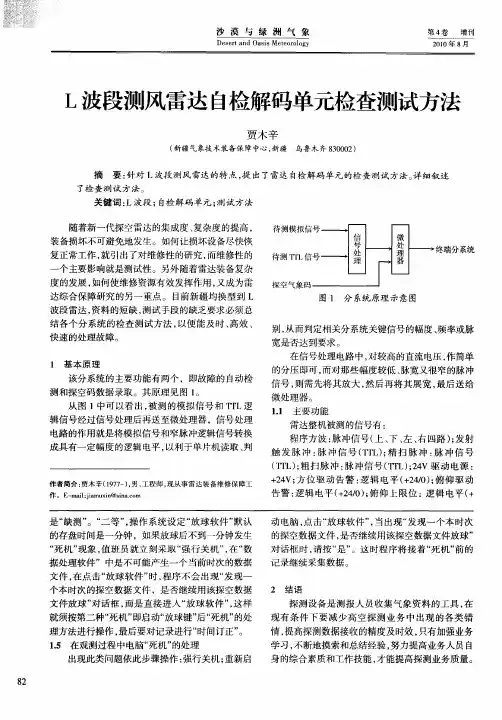

L波段测风雷达自检解码单元检查测试方法
作者简介 ： 贾木辛 （９ ７ ， ， １７ 一）男 工程师 ， 现从事雷达装备维修保 障工
作 。Ｅ ｍａ ：ａ ｕ ｉ＠ｓ ａ ｏ ～ ｉ ｊ ｍ ｘｎ ｉ ． ｒ ｌｉ ｎ ｃｎ
是“ 缺测” 二等 ”操作系统设定 “ 。“ ， 放球软件” 默认 的存盘 时 间是一分钟 ，如果放 球后不 到一分 钟发 生
板无 短路 、开路 现 象 。再 将 厂家写 好程序 的集 成块
８ ５ 插人 Ｄ１ 用 三 用 表 电 阻 档 测 量 ＋ Ｖ、 １ Ｖ、 ９１ 。 ５ ＋５
一
该 分系 统 的另 一功 能是 对探空 码 的录取 。实 际
上， 经过 接收 机解 调 ， 已经得 出 了气象 探 空码 ， 以 可
沙 漠 与 绿 洲 气 象
。
第４ 卷 增刊
２１ ０ ０年 ８月
Ｄ。。。。。。。。。ｉ。。。。。ｒ。。 ｙ 。ｅ。ｒ 。ｎ。。。。。。。。 ｏ。。。 。。。。 。。。 。 ｓ。。。ｔ 。。ｌｇ 。。ｅ。ａ。 。 。。ｓＭｅ。。ｏ。— 。 。ｔ。 。 Ｏａ。。。 。ｅ。。。 — ｓ 。 。。。 。ｄ 。。。。 。。。 。。ｏ 。 。
１Ｖ输 入 端 的对 地 电阻不 得短路 。第 三 ， ５ 进行 动态 （ ）通过测 试转 接板 将 自检译码 插入 机柜后 加 １ 电 ， 得板 上 的＋ Ｖ、 １Ｖ、 １Ｖ应 正常 。 测 ５ ＋５ 一５ （ ） 查 Ｄｌ ８５ ） 片 机 ， 示 波 器 观 测 Ｄｌ ２检 （９ １单 用
动 电脑 ， 点击 “ 放球 软 件 ”当 出现 “ 现 一个 本 时次 ， 发
的探空 数据文 件 ， 否继续 用该探 空数据 文件放 球 ” 是

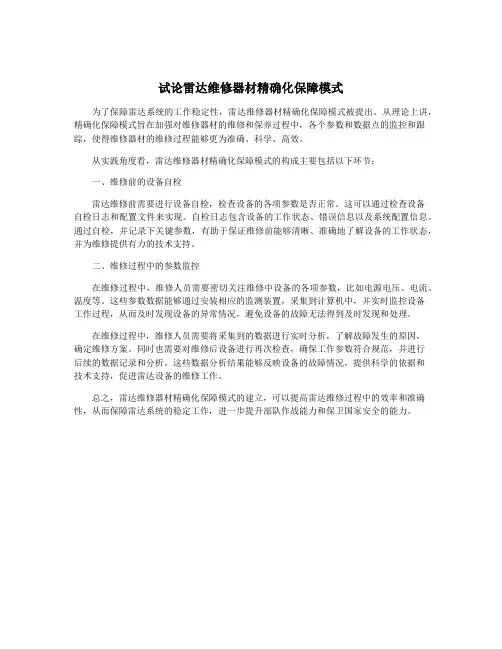

试论雷达维修器材精确化保障模式
试论雷达维修器材精确化保障模式
为了保障雷达系统的工作稳定性，雷达维修器材精确化保障模式被提出。
从理论上讲，精确化保障模式旨在加强对维修器材的维修和保养过程中，各个参数和数据点的监控和跟踪，使得维修器材的维修过程能够更为准确、科学、高效。
从实践角度看，雷达维修器材精确化保障模式的构成主要包括以下环节：
一、维修前的设备自检
雷达维修前需要进行设备自检，检查设备的各项参数是否正常。
这可以通过检查设备
自检日志和配置文件来实现。
自检日志包含设备的工作状态、错误信息以及系统配置信息。
通过自检，并记录下关键参数，有助于保证维修前能够清晰、准确地了解设备的工作状态，并为维修提供有力的技术支持。
二、维修过程中的参数监控
在维修过程中，维修人员需要密切关注维修中设备的各项参数，比如电源电压、电流、温度等。
这些参数数据能够通过安装相应的监测装置，采集到计算机中，并实时监控设备
工作过程，从而及时发现设备的异常情况，避免设备的故障无法得到及时发现和处理。
在维修过程中，维修人员需要将采集到的数据进行实时分析，了解故障发生的原因，
确定维修方案。
同时也需要对维修后设备进行再次检查，确保工作参数符合规范，并进行
后续的数据记录和分析。
这些数据分析结果能够反映设备的故障情况，提供科学的依据和
技术支持，促进雷达设备的维修工作。
总之，雷达维修器材精确化保障模式的建立，可以提高雷达维修过程中的效率和准确性，从而保障雷达系统的稳定工作，进一步提升部队作战能力和保卫国家安全的能力。
分析雷达故障检测与诊断技术及新发展
分析雷达故障检测与诊断技术及新发展一、雷达故障检测与诊断技术概述雷达故障检测与诊断技术是指通过对雷达系统的各个部件进行监测、测试和分析，及时发现和诊断出雷达系统中出现的故障。
雷达系统是一个复杂的系统，包括了天线、发射机、接收机、信号处理系统等多个部件，而这些部件中任何一个出现故障都可能导致整个雷达系统的性能下降甚至完全失效。
雷达故障检测与诊断技术对于提高雷达系统的可靠性和稳定性具有重要意义。
目前，雷达故障检测与诊断技术主要包括以下几种方法：1. 传统的故障检测方法：通过对雷达系统进行常规的设备测试和参数测量，结合故障数据库和故障特征库进行比对分析，来判断雷达系统中是否存在故障，并定位故障位置。
这种方法需要大量的人力物力投入，且容易忽略一些微小的故障。
2. 基于故障特征的故障检测方法：通过监测雷达系统运行时的特征参数，如信号功率、噪声指数、脉冲重复频率等，来判断雷达系统是否存在故障。
这种方法相对于传统方法来说，能够更快速的发现故障，但是对于复杂的故障诊断仍然存在局限。
3. 基于数据驱动的故障检测方法：利用数据挖掘、机器学习等技术，对雷达系统运行时的数据进行分析，通过建立故障检测模型，来判断雷达系统是否存在故障，并诊断出故障位置和类型。
这种方法具有较高的自动化程度和准确性，能够有效应对复杂的故障情况。
1. 基于深度学习的故障检测技术深度学习在近年来取得了巨大的突破，被广泛运用于图像识别、语音识别、自然语言处理等领域。
而将深度学习技术应用于雷达故障检测与诊断也成为了研究热点。
通过建立深度神经网络模型，对雷达系统的原始数据进行训练和学习，可以有效地发现雷达系统中的隐性故障，并给出准确的故障诊断结果。
这种技术不仅可以降低故障检测的人工成本，还能够提高检测的准确性和灵敏度。
2. 基于智能传感器的故障检测技术随着传感器技术的进步，智能传感器在雷达系统中的应用也越来越广泛。
智能传感器能够实时监测雷达系统各个部件的运行状态，并通过内置的智能算法对数据进行分析，当检测到异常情况时及时报警。

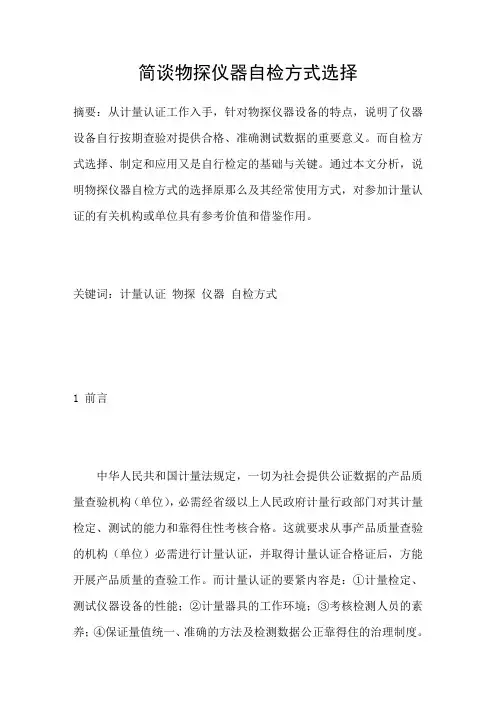

简谈物探仪器自检方式选择
简谈物探仪器自检方式选择摘要：从计量认证工作入手，针对物探仪器设备的特点，说明了仪器设备自行按期查验对提供合格、准确测试数据的重要意义。
而自检方式选择、制定和应用又是自行检定的基础与关键。
通过本文分析，说明物探仪器自检方式的选择原那么及其经常使用方式，对参加计量认证的有关机构或单位具有参考价值和借鉴作用。
关键词：计量认证物探仪器自检方式1 前言中华人民共和国计量法规定，一切为社会提供公证数据的产品质量查验机构（单位），必需经省级以上人民政府计量行政部门对其计量检定、测试的能力和靠得住性考核合格。
这就要求从事产品质量查验的机构（单位）必需进行计量认证，并取得计量认证合格证后，方能开展产品质量的查验工作。
而计量认证的要紧内容是：①计量检定、测试仪器设备的性能；②计量器具的工作环境；③考核检测人员的素养；④保证量值统一、准确的方法及检测数据公正靠得住的治理制度。
由此可见，由于在产品质量检测中所利用的计量器具品种繁多，只有对这些计量器具进行检定、校验或查验且合格后，才能保证所用计量器具的量值准确靠得住、性能完好，从而保证了查验结果的正确，即可实现全国范围内的查验结果具有统一可比性。
这说明产品质量检测是一项以数听说话，数据眼前人人平等的公证性工作，培育和造就高素养上水平的检测队伍，选择切实可行的检测手腕，利用先进靠得住的检测设备，制订完善的质量保证体系，是保证检测工作质量的重要方面。
而仪器设备知足检测技术要求、检测数据准确靠得住，又是全数检测工作质量的基础保证。
关于计量器具的检定可分为强制检定和自行按期检定，而物探仪器多属于专用计量器具一类，因此一样以自检为主，为此就要第一选择并制订“物探仪器自检方式及操作规程”以知足物探仪器按期自检的要求。
本文确实是基于此点，与计量检定同行一起探讨仪器自检方式的选择问题，鉴于水平所限，不妥的地方敬请指正。
2 自检方式物探仪器设备的计量检定一样无现成校验规程可循，现在应依照计量认证考核合格的自编校验方式或应用对照的方式进行校准。
雷松CEG系列雷达自我诊断结果详细说明资料
关于雷松C系列雷达天线的自检检测天线单元时需要将天线连接到显示器,等天线单元完成预热. 自检的步骤如下:按菜单MENU键,用光标键的上下键选中”系统诊断”按光标右键进入”系统诊断”界面:移动光标选中”外部接口”按光标右键进入”外部接口”界面:移动光标上下键选中”Scanners(扫描单元)”按光标右键进入天线自检界面按软件4(自我测试结果)进入天线自我测试结果界面”菜单包括如下项目（辅显示器只显示标*部分数据）：项目说明正常是结果故障是结果1.Scanner Software Version天线软件版本2. Scanner Serial Number天线单元编号3. HEATER HOUR COUNT磁控管工作时间4. SCANNER RESET COUNT天线重置5. MAGNETRON CURRENT磁控管电流6. ROTATION TIME旋转时间7. DISPLAY COMMS显示器通信Pass Fail8. CABLE TEST STATUS电缆线测试情况Pass Fail9. ShP SENSOR船首传感器Pass Fail10. MAGNETRON HEATER磁控管加热器Pass Fail11. EEPROM WRITE可擦只读存储器写Pass Fail12. EEPROM READ可擦只读存储器读Pass Fail13. FACTORY SETUP工厂设置Pass Fail14. STC PRESET MAX预调最大值15. VIDIO TEST视频测试Pass Fail16. Receiver Supply 12V17. Receiver Supply -59V18. Receiver Supply 5V19. If Tuned天线软件版本本数据指明在天线单元IF 接收机PCB 板中微处理器的软件版本号码。
该数据储存在天线单元IF 接收机PCB 板中的可擦只读存储器里面，仅在开机时从天线上读取一次。
机场的雷达系统故障如何快速排查
机场的雷达系统故障如何快速排查在现代航空运输中，机场的雷达系统起着至关重要的作用。
它就像一双敏锐的眼睛，时刻监视着天空中的飞机动态，保障着飞行的安全与有序。
然而，一旦雷达系统出现故障，可能会引发一系列严重的问题，因此快速排查故障并恢复其正常运行是至关重要的。
一、了解机场雷达系统的基本组成要快速排查雷达系统的故障，首先需要对其基本组成有清晰的认识。
机场雷达系统通常包括以下几个主要部分：1、天线系统天线是雷达系统用于发射和接收电磁波的装置。
它的性能直接影响到雷达的探测范围和精度。
2、发射机发射机产生高功率的电磁波信号，通过天线向外辐射。
3、接收机接收机接收从目标反射回来的微弱信号，并进行放大和处理。
4、信号处理单元对接收的信号进行分析、计算和处理，提取出目标的相关信息，如位置、速度、高度等。
5、显示与控制单元将处理后的信息以直观的方式显示给操作人员，并提供控制和操作界面。
二、常见的雷达系统故障类型在排查故障之前，了解常见的故障类型能够帮助我们更有针对性地进行检查和诊断。
1、硬件故障这包括天线损坏、发射机故障、接收机故障、电路板故障等。
硬件故障往往会导致雷达系统完全无法工作或性能严重下降。
2、软件故障可能是由于软件程序错误、参数设置不当、系统兼容性问题等引起的。
软件故障可能表现为数据异常、显示错误或系统死机等。
3、电源故障电源供应不稳定、停电、电源模块损坏等都可能导致雷达系统无法正常运行。
4、连接故障线缆松动、接口接触不良、连接器损坏等连接问题会影响信号的传输，导致系统工作异常。
5、环境干扰例如电磁干扰、恶劣天气条件（如雷暴、强风等）可能会影响雷达系统的正常工作。
三、快速排查雷达系统故障的步骤1、观察系统状态指示灯首先，查看雷达系统的各个设备上的状态指示灯。
正常工作时，指示灯通常会显示特定的颜色或闪烁模式。
如果指示灯显示异常，如熄灭、常亮或闪烁异常，可能表示对应的设备存在问题。
2、检查电源供应确保雷达系统的电源供应正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅议雷达侦察设备的自检方法
雷达侦察设备监测周围环境中由雷达发射的脉冲电磁波，是电子对抗的重要组成部分。
雷达侦察设备的性能决定了使用者对其侦察结果的置信度，自检是使用者了解和掌握雷达侦察设备性能的主要手段。
文章阐述了常见的雷达侦察设备的自检方法，从使用和维修的角度论述了雷达侦察设备的自检方法应具有的完整性、可靠性和层次性。
标签：雷达侦察设备；自检；MTBF
引言
雷达侦察设备在电磁环境中完成各种雷达信号的截获、测量、分析、处理、识别，提供雷达的类型及威胁等级，并对威胁目标进行告警。
雷达侦察设备由测向天线、测频天线、接收机、处理机、显控机组成，如图1所示。
测向天线阵与测向接收机完成对雷达脉冲到达角的检测和测量，实时输出脉冲的到达角数据（AOA），测频天线与测频接收机完成对其它脉冲参数的检测和测量，实时输出脉冲的载频（RF）、到达时间（TOA）、脉冲宽度（PW）、脉冲功率或幅度（PA）数据。
AOA、RF、TOA、PW、PA数据组合在一起成为脉冲描述字（PDW），接收机实时输出PDW给处理机。
处理机根据一系列的脉冲描述字（PDW）进行雷达辐射源检测、参数估计、状态识别和威胁判别等，并将结果输出给显控机。
显控机显示最终的雷达参数，使用者通过显控机对整个系统进行操控。
雷达侦察设备接收未知雷达辐射的电磁波信号，使用者对周围的电磁态势无任何先验知识，因而对侦收到的雷达参数的正确性以及是否存在增批漏批无法确定。
雷达侦察设备进行自检时其自检单元向信道中耦合入已知参数的模拟信号，将对应侦收结果与已知参数进行对比，可大致了解系统的技术状态及性能，因此使用者对侦察数据进行可信度判断前应先进行自检。
此外，自检功能可及时向使用者提示系统存在的故障，以便尽早进行故障的上报和诊断修复。
雷达侦察设备的维修者通过自检进行故障诊断，首先查看自检结果报告，再结合其他的故障现象及外围的测量工作定位故障，更换或修理完成后重新通过自检判断故障是否修复。
优秀的自检设计可以将故障定位到具体的模块或插件，为维修提供极大的便利。
此外，某些为故障诊断而进行的测试工作也需要自检功能的配合才能完成。
1 常见的两种自检方法
1.1 模拟信号法
雷达侦察设备的显控机控制自检单元产生已知参数的模拟雷达信号耦合入信道，将该信号处理得出的结果与已知参数进行比对，如果差值在容许范围内则判定系统工作正常。
模拟信号可以射频信号、视频信号等形式耦合入信道。
射频
信号由自检单元控制射频振荡器产生，通过调制开关的调制形成脉冲信号，脉冲信号再经过功分器输出到各个需检测的信道。
脉冲信号可通过小型天线（可将半硬电缆一头的外导体剥去一段来简单实现）辐射到测向天线和测频天线进入信道，也可通过耦合器耦合入信道。
视频信号可以从视频条、视频放大器或DLV A 的自检端口馈入，这些器件内部的高频振荡器受自检端输入视频信号的调制输出高频脉冲信号，该高频脉冲信号在器件内部通过耦合器耦合入信道。
此外，也可在测向接收机的输入端并接一块产生视频信号的电路板件模拟测向天线的输入。
1.2 状态采样法
雷达侦察设备的显控机采集各个节点的关键有源器件的电压、电流、温度等状态，与正常值进行比对，如果差值在容许范围内则判定系统工作正常。
电压测量是各种模拟量测量形式中最简单常见的。
只需要确定电压是否存在时，可以使用光电耦合器来完成隔离和检测，但根据以往的修理经验光电耦合器的故障概率较高。
如需要精确的测量电压值，则应使用A/D转换的方案。
电流测量最常用的方法是根据欧姆定律进行间接测量，即通过测量精密电阻器上的电压来测量流过电阻器的电流。
2 自检的完整性
雷达侦察设备自检的完整性要求主要体现在：（1）对整个信道
链路上所有组成要素进行检查；（2）对所有的测向信道进行自检；（3）对测频信道的多个频点进行自检；（4）对使用者关心的多个重要的技术指标进行检查。
如果仅仅对信道链路上个别组成要素进行自检，没有被检测的组成要素出现故障时使用者将无法察觉，即便是概率较低，这始终是种一直存在的风险。
采用非扫描工作方式的雷达侦察设备都有多个测向信道，信道之间的平衡统一是测向精度的主要影响因素，因此对所有的测向信道进行自检是必要的。
测频信道遇到频率选择性故障时，采用单一频点进行自检将有很大概率无法发现故障，进行自检方法的设计时应考虑对使用者重点关注的频点进行自检。
使用者通常关心测向精度、测频精度、灵敏度等技术参数，但目前多数的雷达侦察设备的自检对这些参数基本不做检测，这主要是受检测的准确性和系统复杂性的限制。
3 自检的可靠性
雷达侦察设备自检的目的是为了监测整个系统的运行状态，自检的结果必须稳定可靠。
如果自检电路自身出现故障，即使雷达侦察设备功能正常也无法通过自检，用于诊断故障的自检单元本身的故障将导致诊断结论的错误。
自检單元的可靠性标准是其平均故障间隔时间（MTBF）远大于系统本身（除去自检单元）的平均故障间隔时间。
根据过往的修理经验，自检单元中涉及射频信号的部分电路可靠性相对较低，其中射频振荡器、PIN调制器、多通道微波开关等故障率较高。
某些射频振
荡器要3-5分钟的时间才能稳定工作，所以容易出现第一次自检提示出错而之后又可以通过自检的现象。
PIN调制器故障时通常表现为无输出或不调制，可以通过便携式频谱仪进行诊断。
为防止射频振荡器和调制器对信道的干扰，自检完毕后应断开射频振荡器和调制器的电源使其停止工作。
多通道微波开关用于多个测向信道的自检信号的分配，其故障多表现为某路测向信道无法通过自检，可使用便携式频谱仪检测器件相应通道的输出并与其它通道进行比较。
外部的电磁环境也可能使自检产生错误的结论。
当有同频段的较强信号存在时，自检信号将被其掩盖，使得原本正常的系统自检出错。
解决的方法是自检时不接收外来信号或者设置程控滤波器将产生干扰的外来信号滤除。
4 自检的层次性
使用模拟信号对雷达侦察设备进行自检，这个过程涉及到系统的所有组成部分。
如果该模拟信号不能被正确侦收，故障可能出现在天线、接收机、处理机或显控机。
维修时将要考虑系统的所有组成部分，涉及工作量太大。
从图1可以看出雷达侦察设备的构成具有较明显的层次性，因此可以设计一种如表1所示的具有层次性的自检方法。
模拟信号不能被正确侦收意味着系统不能通过自检流程D，在这种情况下可以实施自检流程C、B、A从而将故障定位到显控机、处理机、接收机、天线其中的某一部分。
自检方法的层次性可极大地提高雷达侦察设备的可维修性。
5 结束语
在日趋复杂化的电磁环境下，多手段、全方位、立体化的雷达侦察是夺取制电磁权的基本保障，这也使得雷达侦察设备越来越复杂和庞大，在这种情况下雷达侦察设备的自检显得尤为重要。
从使用和维修的角度出发雷达侦察设备的自检方法应该具有上述的完整性、可靠性和层次性，但实际情况中也应综合考虑经济性及系统复杂性从而取得较好的平衡，装备的性能受造价、设计、制造、环境等多方面因素制约而不可能达到完全理想水平。
参考文献
[1]赵国庆.雷达对抗原理[M].西安：西安电子科技大学出版社，1999.。
