太阳能水泵
太阳能热水器循环泵控制原理
太阳能热水器循环泵控制原理
太阳能热水器循环泵的控制原理主要包括以下几个方面：
1. 温度控制：通过测量太阳能集热器的出口水温和热水储存箱的水温，当太阳能集热器的出口水温大于热水储存箱的水温时，循环泵启动；当太阳能集热器的出口水温小于热水储存箱的水温时，循环泵停止。
这样可以确保热水始终保持在一个合适的温度范围内。
2. 时间控制：此外，循环泵的工作时间也可以进行控制。
比如可以设定一个特定的工作时间段（比如上午8点到下午6点），只在这个时间段内启动循环泵，而在其他时间段内停止循环泵。
这样可以避免在不需要热水的时候浪费能源。
3. 光照控制：太阳能热水器的循环泵也可以根据太阳光的强弱进行控制。
比如可以设置一个光敏传感器，当太阳光强度较大时，循环泵启动，利用太阳能进行热水加热；当太阳光强度较弱或太阳下山时，循环泵停止。
综合上述控制原理，可以通过温度传感器、时钟控制和光敏传感器等组件来实现太阳能热水器循环泵的自动控制，实现节能环保的热水供应。
太阳能光伏水泵的组成、特点
太阳能光伏水泵的组成、特点太阳能光伏水泵的组成、特点？太阳能水泵特点：节能，1W内启动，宽电压，可增加过压，过流，温度、防空转等保护功能。
太阳能无刷泵，太阳能热泵，太阳能循环泵，太阳能喷泉水泵、太阳能增压泵，光伏太阳能水泵，宽电压循环水泵，3V\5V\12V/24/48V无刷水泵，太阳能潜水泵，太阳能微型水泵，太阳能灌溉直流水泵，太阳能鱼塘水泵，大流量直流水泵，分体式太阳能水泵，壁挂式太阳能水泵，平板式太阳能水泵。
太阳能光伏无刷直流水泵（磁力隔离泵）由泵体（隔离件），电机定子，轴，轴承和转子水叶（磁体和叶轮）几部分组成：磁体（钕铁硼永磁体）由稀土永磁材料制成的永磁体工作温度范围广（-45-400℃），矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
隔离件在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为：其中Pe-涡流；K—常数；n—泵的额定转速；T-磁传动力矩；F-隔套内的压力；D-隔套内径；一材料的电阻率；—材料的抗拉强度。
当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
轴由于无刷直流磁力隔离泵是通过通电线圈带动转子旋转来工作的，旋转为了保持转子转动的平稳及噪音，采用高性能陶瓷轴与轴套配合，可以到达很高的精度，有效的减少了旋转阻力及噪音。
滚动轴承磁力泵滑动轴承的材料有工程塑料塑钢（POM）或陶瓷。
由于塑钢（POM）及陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
太阳能热水系统循环泵的参数
太阳能热水系统循环泵TD5太阳能循环水泵∙最大流量: 20LPM / 5.3GPM∙最大扬程: 4.5M/14.5'∙额定电压: 17V∙叶轮类型: Half-Closed impeller∙功耗: 5W 10W 15W 25W∙液体温度: 0-110°C∙可研发定制■ 太阳能循环水泵概观1.可直接与太阳能板连接使用，软启动只需小于2Watt的功率2.不同太阳能热水系统5W,10W,15W,25W功耗可选3.食品级不锈钢太阳能热水泵，可免于铅的伤害，更安全的保证家人的健康4.安全直流电操作，不会暴露在危险的电网电压5.高效的ECM无刷电机，理想寿命20000小时6. 先进的磁驱技术，静密封，永无泄漏7. 耐高温110C（230F）和高压145psi=10bar特点1. 经济，强大，高效2. 设计紧凑，易安装3. 无铅，更安全4. 可长时间连续工作5. 低或零维护6. 静音7.各类保护功能8. 直流电源或电池供电均可9. 24V下最大流量25L/min电机无刷电机，节能高效技术，通过微处理器实现MPPT(最大效能跟踪点)，可通过旋钮控制水泵转数和功耗，稳定和先进的软起动功能，非常小的启动电流，可以与PV板完美匹配。
2.叶轮转子高效且动平衡的转子，高精度的陶瓷轴承，可以非常静音的操作。
结构与液体接触部件都是食品级不锈钢，食品级塑胶材料，密封圈，和石墨和陶瓷。
非常好的可靠性和耐腐蚀性。
过压保护当电压高于28V，水泵将自动保护并切断电源。
当电压低于28V时，水泵将自动重启过载保护电流超过额定电流时，如叶轮被杂质卡死，水泵将自动停止工作以免受损，当电流下降后将再次重启PV操作对于太阳能系统循环，TD5可以直接由PV板供电。
当太阳上升时，太阳能热水板加热，同时PV板也在发电，当达到最小的启动电流时，水泵将慢慢的启动并将加热后的水输送到储水箱。
非常简易的操作可以减少控制器，加热器和传感器的使用。

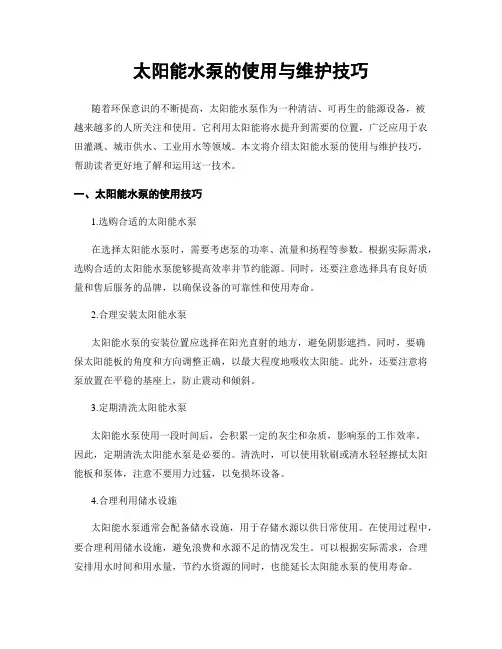

太阳能水泵的使用与维护技巧
太阳能水泵的使用与维护技巧随着环保意识的不断提高，太阳能水泵作为一种清洁、可再生的能源设备，被越来越多的人所关注和使用。
它利用太阳能将水提升到需要的位置，广泛应用于农田灌溉、城市供水、工业用水等领域。
本文将介绍太阳能水泵的使用与维护技巧，帮助读者更好地了解和运用这一技术。
一、太阳能水泵的使用技巧1.选购合适的太阳能水泵在选择太阳能水泵时，需要考虑泵的功率、流量和扬程等参数。
根据实际需求，选购合适的太阳能水泵能够提高效率并节约能源。
同时，还要注意选择具有良好质量和售后服务的品牌，以确保设备的可靠性和使用寿命。
2.合理安装太阳能水泵太阳能水泵的安装位置应选择在阳光直射的地方，避免阴影遮挡。
同时，要确保太阳能板的角度和方向调整正确，以最大程度地吸收太阳能。
此外，还要注意将泵放置在平稳的基座上，防止震动和倾斜。
3.定期清洗太阳能水泵太阳能水泵使用一段时间后，会积累一定的灰尘和杂质，影响泵的工作效率。
因此，定期清洗太阳能水泵是必要的。
清洗时，可以使用软刷或清水轻轻擦拭太阳能板和泵体，注意不要用力过猛，以免损坏设备。
4.合理利用储水设施太阳能水泵通常会配备储水设施，用于存储水源以供日常使用。
在使用过程中，要合理利用储水设施，避免浪费和水源不足的情况发生。
可以根据实际需求，合理安排用水时间和用水量，节约水资源的同时，也能延长太阳能水泵的使用寿命。
二、太阳能水泵的维护技巧1.定期检查太阳能水泵定期检查太阳能水泵的各个部件是否正常运转，是否存在漏水、松动等问题。
特别是太阳能板和水泵连接处，要注意检查是否有松动或脱落的情况。
及时发现并解决问题，可以避免进一步损坏设备。
2.保持太阳能板清洁太阳能板是太阳能水泵的核心部件，其清洁程度直接影响到能源的吸收效率。
因此，要定期清洗太阳能板，保持其表面的干净和光滑。
在清洗时，可以使用软刷轻轻擦拭，避免使用硬物或化学物品，以免刮伤或损坏太阳能板。
3.注意防止冻结在寒冷的冬季，太阳能水泵易受到冻结的影响。

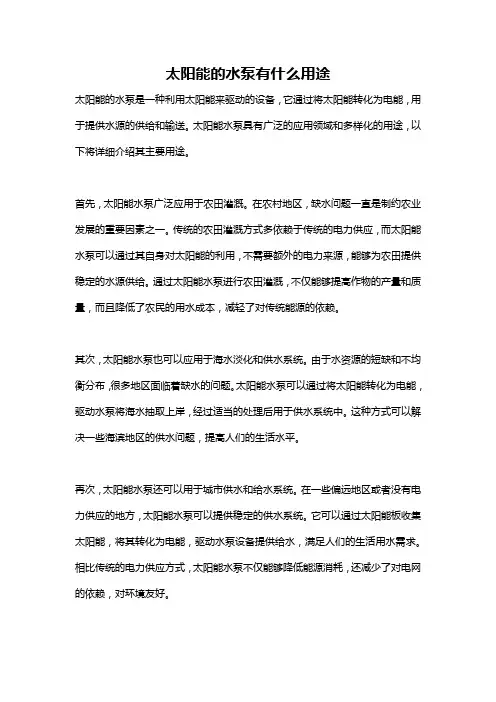

太阳能的水泵有什么用途
太阳能的水泵有什么用途太阳能的水泵是一种利用太阳能来驱动的设备，它通过将太阳能转化为电能，用于提供水源的供给和输送。
太阳能水泵具有广泛的应用领域和多样化的用途，以下将详细介绍其主要用途。
首先，太阳能水泵广泛应用于农田灌溉。
在农村地区，缺水问题一直是制约农业发展的重要因素之一。
传统的农田灌溉方式多依赖于传统的电力供应，而太阳能水泵可以通过其自身对太阳能的利用，不需要额外的电力来源，能够为农田提供稳定的水源供给。
通过太阳能水泵进行农田灌溉，不仅能够提高作物的产量和质量，而且降低了农民的用水成本，减轻了对传统能源的依赖。
其次，太阳能水泵也可以应用于海水淡化和供水系统。
由于水资源的短缺和不均衡分布，很多地区面临着缺水的问题。
太阳能水泵可以通过将太阳能转化为电能，驱动水泵将海水抽取上岸，经过适当的处理后用于供水系统中。
这种方式可以解决一些海滨地区的供水问题，提高人们的生活水平。
再次，太阳能水泵还可以用于城市供水和给水系统。
在一些偏远地区或者没有电力供应的地方，太阳能水泵可以提供稳定的供水系统。
它可以通过太阳能板收集太阳能，将其转化为电能，驱动水泵设备提供给水，满足人们的生活用水需求。
相比传统的电力供应方式，太阳能水泵不仅能够降低能源消耗，还减少了对电网的依赖，对环境友好。
此外，太阳能水泵还可以应用于农村家庭生活用水和供水灾害救助。
在一些偏远地区，由于电力供应不稳定或者根本没有电力供应，很多农村家庭和灾区生活都面临着生活用水的困扰。
太阳能水泵可以通过太阳能板将太阳能转化为电能，驱动水泵提供生活用水。
这为农村家庭和灾区居民提供了便利，减轻了困扰他们生活的问题。
总结起来，太阳能水泵具有广泛的应用领域和多样化的用途。
它可以解决农田灌溉、海水淡化供水、城市供水和给水系统、农村家庭生活用水以及供水灾害救助等问题。
太阳能水泵通过利用太阳能，节约能源和降低环境污染，对于解决水资源短缺和改善人们生活水平具有重要的意义。

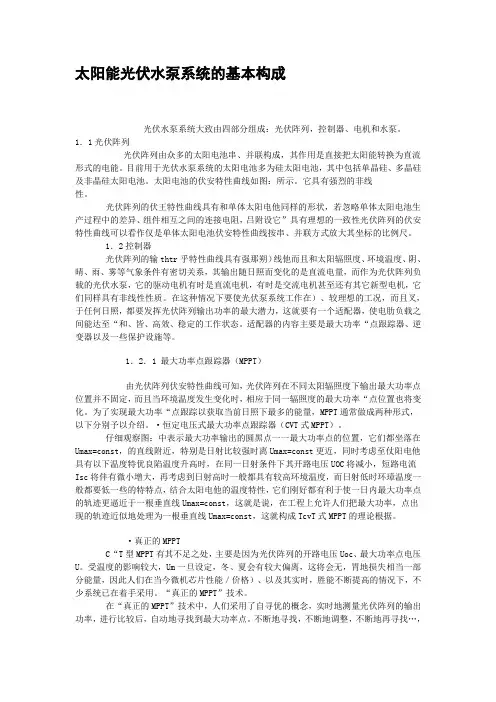

太阳能光伏水泵系统的基本构成
太阳能光伏水泵系统的基本构成光伏水泵系统大致由四部分组成：光伏阵列，控制器、电机和水泵。
1．1光伏阵列光伏阵列由众多的太阳电池串、并联构成，其作用是直接把太阳能转换为直流形式的电能。
目前用于光伏水泵系统的太阳电池多为硅太阳电池，其中包括单晶硅、多晶硅及非晶硅太阳电池。
太阳电池的伏安特性曲线如图：所示。
它具有强烈的非线性。
光伏阵列的伏王特性曲线具有和单体太阳电他同样的形状，若忽略单体太阳电池生产过程中的差异、组件相互之间的连接电阻，吕附设它”具有理想的一致性光伏阵列的伏安特性曲线可以看作仅是单体太阳电池伏安特性曲线按串、并联方式放大其坐标的比例尺。
1．2控制器光伏阵列的输thtr乎特性曲线具有强那朔）线他而且和太阳辐照度、环境温度、阴、晴、雨、雾等气象条件有密切关系，其输出随日照而变化的是直流电量，而作为光伏阵列负载的光伏水泵，它的驱动电机有时是直流电机，有时是交流电机甚至还有其它新型电机，它们同样具有非线性性质。
在这种情况下要使光伏泵系统工作在）、较理想的工况，而且叉，于任何日照，都要发挥光伏阵列输出功率的最大潜力，这就要有一个适配器，使电肋负载之间能达至“和、皆、高效、稳定的工作状态。
适配器的内容主要是最大功率“点跟踪器、逆变器以及一些保护设施等。
1．2．1 最大功率点跟踪器（MPPT）由光伏阵列伏安特性曲线可知，光伏阵列在不同太阳辐照度下输出最大功率点位置并不固定，而且当环境温度发生变化时，相应于同一辐照度的最大功率“点位置也将变化。
为了实现最大功率“点跟踪以获取当前日照下最多的能量，MPPT通常做成两种形式，以下分别予以介绍。
·恒定电压式最大功率点跟踪器（CVT式MPPT）。
仔细观察图：中表示最大功率输出的圆黑点一一最大功率点的位置，它们都坐落在Umax=const，的直线附近，特别是日射比较强时离Umax=const更近，同时考虑至仗阳电他具有以下温度特优良陷温度升高时，在同一日射条件下其开路电压UOC将减小，短路电流Isc将伴有微小增大，再考虑到日射高时一般都具有较高环境温度，而日射低时环璋温度一般都要低一些的特特点，结合太阳电他的温度特性，它们刚好都有利于使一日内最大功率点的轨迹更逼近于一根垂直线Umax=const，这就是说，在工程上允许人们把最大功率，点出现的轨迹近似地处理为一根垂直线Umax=const，这就构成TcvT式MPPT的理论根据。
太阳能水泵的系统组成及工作原理
系统组成及工作原理1．1 光伏水泵系统的结构图由图1可知，系统利用太阳电池阵列将太阳能直接转变成电能。
经过DC／DC升压，和具有TMPPT功能的变频器后输出三相交流电压驱动交流异步电机和水泵负载，完成向水塔储水功能。
其中主要包括4部分：太阳电池阵列；具有TMPPT功能的变频器；水泵负载；储水装置。
1．2 变频器主电路及硬件构成本系统所采用的主电路及硬件控制框图如图2所示。
主电路DC／DC部分采用性能优越的推挽正激式电路进行升压；DC／AC部分采用三相桥式逆变电路。
主功率器件采用ASIPM(一体化智能功率模块)PS12036，系统控制核心由16位数字信号控制器dsPIC30F2010构成。
外围控制电路包括阵列母线电压检测和水位打干检测电路。
系统首先通过初始设置的工作方式和PI参数工作，然后由MPPT子程序实时搜索出的电压值作为内环CVT的给定，通过PI 调节得到工作频率值，计算出PWM信号的占空比，实现光伏阵列的真正最大功率跟踪(TMPPT)，并保持异步电机的V／f比为恒值。
系统将MPPT和逆变器相结合，利用ASIPM模块自带的故障检测功能进行检测和保护，结构简单，控制方便。
1．2．1 DC／DC升压电路简述1．2．1．1主电路选择对于中小功率的光伏水泵来说，光伏阵列电压大都是低压(24v、36v、48V)，对于升压主电路的选择，人们一般选择推挽电路，因为推挽电路变压器原边工作电压就是直流侧输入电压，同时驱动不需隔离，因此比较适合输入电压较低的场合。
但是偏磁问题是制约其应用的一大不利因素，功率管的参数差异和变压器的绕制工艺都有可能使推挽电路工作在一种不稳定状态。
基于诸多因素的考虑，本系统采用了结构新颖的推挽正激电路，此电路拓扑不仅克服了偏磁问题，而且闭环控制也比较容易(二阶系统)。
1．2.l.2推挽正激电路简单分析推挽正激电路如图2所示，由功率管S1及S2，电容C8和变压器T组成，变压器T原边绕组N1及N2具有相同的匝数，同名端如图2所示。
光伏水泵方案
光伏水泵方案1. 引言随着全球对可再生能源的重视和需求增加，光伏水泵作为一种使用光伏技术驱动的水泵系统逐渐受到关注。
光伏水泵方案能够利用太阳能光伏电池板将太阳能转换为电能，从而实现无需外部电源就能驱动水泵的功能。
本文将介绍光伏水泵方案的原理、组成部分以及应用领域。
2. 光伏水泵方案的原理光伏水泵方案的核心原理是利用光伏电池板将太阳能转换为电能，然后通过控制器将电能传输给水泵驱动器，最终驱动水泵工作。
光伏电池板通常由多个光伏电池组成，当太阳光照射到光伏电池板上时，光能被光伏电池吸收并转换为直流电能。
这些直流电能经过控制器处理后，将满足水泵正常运行所需的电能传输给水泵驱动器，从而带动水泵工作。
3. 光伏水泵方案的组成部分光伏水泵方案主要由以下几个组成部分组成：3.1 光伏电池板光伏电池板是光伏水泵方案的核心组件，它由多个光伏电池组成。
光伏电池通过吸收太阳光的能量将其转换为电能。
光伏电池板一般使用硅材料制作，其中夹层结构中的P型和N型硅层之间形成PN结，当太阳光照射到PN结上时，会产生电子与空穴对。
该电荷对会产生电流，从而形成直流电能。
3.2 控制器控制器是光伏水泵方案中起控制作用的关键设备。
它负责监测光伏电池板输出的电能并将其传输给水泵驱动器。
控制器通常具有多种功能，例如保护电池过充、过放、过流等，同时也能实现对水泵的控制与监测。
3.3 水泵驱动器水泵驱动器是将控制器传输过来的电能转换为机械能，驱动水泵工作的设备。
水泵驱动器可以根据水泵的不同需求，实现不同的运行方式和功能。
例如，它可以控制水泵的起停、调整水泵的流量和压力等。
3.4 水泵水泵是光伏水泵方案中的核心设备，它通过水泵驱动器的驱动来实现将水从低处抽取到高处的目的。
水泵的种类和参数根据具体的应用需求而定，可以是离心泵、深井泵等。
4. 光伏水泵方案的应用领域光伏水泵方案由于其可再生、环保的特点，在各个领域都得到了广泛应用。
以下是几个典型的应用领域：4.1 农业灌溉光伏水泵方案可以解决农业灌溉中的用水问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳能水泵
定义
太阳能水泵（Solar Pumping System），是通过光伏扬水逆变器利用光伏阵列发出的电力来驱动水泵工作的光伏扬水系统，系统主要由光伏阵列、光伏扬水逆变器、水泵组成。
排出口径：8（mm）扬程：8（m）
吸入口径：12（mm）叶轮结构：封闭式叶轮
结构原理：中开泵叶轮数目：5
泵轴位置：卧式材质：工程塑料
叶轮吸入方式：单吸式型号：P4580F24A
流量：0.3（m3/h）品牌：SP
用途：循环轴功率：0.015（kW）
性能：不阻塞汽蚀余量：1（m）
此款泵为离心水泵,DC12V，流量在2~8L/MIN,扬程在1.5～8Ｍ .叶轮转轴采用氧化锆材质，轴套用石墨材质，更静音，寿命更长。
叶轮有全封闭式结构、半封闭结构和敞开式结构，更多选择。
泵体采用高强度工程塑料，承压能力强。
耐弱酸碱腐蚀。
可循环带有微小杂质的液体，不堵塞泵腔。
泵体采购磁力驱动隔离防腐泄漏。
电机
采用大机芯优化设计电路温升低。
电路采用单片机控制，功能更强大，更安全！该泵主要用于太阳能热水器、电脑水冷系统、饮水机、水暖床垫等家用电器。
各种太阳能水泵的特点
1、有刷直流太阳能水泵：
水泵工作时，线圈和换向器旋转，磁钢和碳刷不转，线圈电流方向的交替变化是随着电机转动的换向器和电刷来完成，只要电机转动碳刷就会产生磨损，电脑水泵运行到一定的时候，碳刷磨损间隙变大，声音也会随之增大，连续运行几百小时之后碳刷就不能起到换向的作用了。
优点：价格低廉。
2、无刷直流太阳能水泵（电机式）：
电机式无刷直流水泵是采用无刷直流电机加上叶轮之后组成的。
电机的轴与叶轮连在一起，水泵的定子和转子之间是有间隙的，使用时间长了水会渗透进入电机里增加了电机烧坏的可能。
优点：无刷直流电机已标准化，有专门的厂家大批生产，成本比较低，效率高。
3、无刷直流磁力隔离式太阳能水泵：
无刷直流水泵采用了电子组件换向，无需使用碳刷换向，采用高性能耐磨陶瓷轴及陶瓷轴套，轴套通过注塑与磁铁连成整体也就避免了磨损，因此无刷直流磁力式水泵的寿命大大增强了。
磁力隔离式水泵的定子部分和转子部分完全隔离，定子和电路板部分采用环氧树脂灌封，100%防水，转子部分采用永磁磁铁，水泵机身采用环保材料，噪音低，体积小，性能稳定。
可以通过定子的绕线调节各种所需的参数，可以宽电压运行。
优点：寿命长，噪音低可达35dB以下，可用于热水循环。
电机的定子和电路板部分采用环氧树脂灌封并与转子完全隔离，可以水下安装而且完全防水，水泵的轴心采用高性能陶瓷轴，精度高，抗震性好。
4、三相交流水泵
三相交流水泵由三相交流电机驱动水泵。
与直流系统不同，太阳能交流水泵由太阳能阵列（提供电源）、太阳能扬水逆变器（将直流转化为交流，同时控制电机频率）和三相交流电机水泵组成。
系统中三相交流电机水泵可与市面上市电或柴油机带动交流水泵进行替换，兼容性非常好。
与此同时，交流水泵突破直流水泵功率限制，功率从150瓦至105千瓦均可应用，适合大面积农田、沙漠治理和灌溉的需求。
[1]
使用注意事项
1．防止颗粒进入
(1)不允许有铁磁杂质、颗粒进入磁力传动器和轴承摩擦副；
(2)输送易结晶或沉淀的介质后要及时冲洗(停泵后向泵腔内灌注清水，运转1min后排放干净)，以保障滑动轴承的使用寿命；
(3)输送含有固体颗粒的介质时，应在泵流管入口处过滤。
2．防止退磁（直流水泵）
应在规定温度条件下运行，严禁介质温度超标。
可在磁力泵隔离套外表面装设铂电阻温度传感器检测环隙区域的温升，以便温度超限时报警或停机。
3．防止干摩擦
尽量减少空转时间。
