大中型沼气工程安全操作规程
大中型沼气工程安全操作规程1、操作人员必须全面掌握项目的处理流程，熟悉本岗位设施、设备的运行要求和技术指标，应建立定期安全学习制度。
2、从事电气、锅炉、化验分析等特殊工种的人员，必须通过职业技能、安全技术培训，通过考核，取得相应行业的职业资格证书后，方可上岗。
3、操作人员必须了解大中型沼气项目运行中的各种危险、有害因素和由于操作及维修不当所带来的危害。
4、各岗位作业人员上岗时必须佩戴相应的劳动保护用品，做好安全卫生工作。
5、大中型沼气工程应在明显位置配备消防设备、防护救生器具等防护设备，并按设备使用要求定期检查和更换，确保安全用品的可靠性。
操作人员应熟练掌握，并会使用防护救生器具及消防器材。
6、制定火警、易燃及有害气体泄漏、爆炸、自然灾害和其他事故应急预案。
7、大中型沼气工程的所有露天井口和其他辅助管网开口均应覆盖；盖板应有足够的强度，防止人畜掉进池内。
8、对产生、输送、贮存沼气的设施应做好安全防护，严禁沼气泄漏或空气进入厌氧消化池和沼气储存、配气系统；严禁违章明火作业；贮气柜蓄水池内的水严禁随意排放，以防罐内产生负压损坏罐体。
9、大中型沼气项目所在地严禁燃放烟花爆竹，并在醒目位置设置“严禁烟火”标志；严禁违章明火作业，动火操作必须采取安全防护措施，并经过安全部门审批；禁止石器、铁器过激碰撞。
10、电源电压大于或小于额定电压5％时，严禁起动大型电机，电气设备必须可靠接地。
操作电器开关时，应按照电气安全操作程序进行。
控制信号（液位控制）电源必须采用36V以下安全电压。
11、修理各种设备时必须切断电源，并应在控制箱外挂维修警示牌。
严禁非本岗位人员启、闭机电设备。
12、在操作过程中清洁机电设备和周围环境时，严禁擦拭设备运转部位，不得将冲洗水溅到电缆头和电机。
13、有害气体、异味、有灰尘和潮湿环境的地方，必须保持通风良好。
14、清捞杂物、浮渣及清扫堰口时，应有安全及监护措施，防止操作员滑入水池。
15、在构筑物上或敞开式池、井边巡视、操作时，应注意安全，雨天或冰雪天应特别注意防滑。
干货精读！全套图解大中型沼气工程项目施工建设方案
干货精读！全套图解大中型沼气工程项目施工建设方案本文将以某大中型沼气工程为例，通过几组工程施工示意图，具体介绍一下该大中型沼气工程项目的施工详情。
某大中型沼气工程项目厌氧消化的主要粪源为厂区的猪粪，由于猪粪固含量较高，而粪污发酵提升前需要将粪便加水调配TS至6%左右，所以猪粪及厂区污水首先经料斗过格栅入浆池搅拌稀释，进行自然沉淀去除粪便中的泥沙和悬浮物等大颗粒无机物（存留下来的上层杂草和底部砂子定期清除），待物料充分混均后，粪污经提升至一体化厌氧发酵罐进行厌氧处理，一体化发酵产生的沼气经过气水分离器、脱硫塔处理并经沼气流量计计量后，用变频增压装置加压，送至发电机房或其他沼气利用。
厌氧发酵罐产生的沼液、沼渣排入沼液塘存储。
沼液施用于苗木、果园、无公害蔬菜基地等综合利用，沉淀的底部沼渣用于无公害农田或堆肥，厂区的冲洗水和生活污水经地下管网进入集水池，供稀释粪污使用。
稀释用水首选厂区冲洗污水，其次是自来水。
工艺流程图沼气站总平面图说明1.本图单位均为m。
2.取沼气站设计地面为±0.000点，罐体基础为-0.200点。
3.沼气站中的道路都有相应的尺寸宽度，图中给出了道路的中心线位置。
4.在沼气站施工时可根据厂区以及周围的地势走向确定厂区的整体排水坡向，以便顺利排水。
沼气站高程布置图沼气站工艺流程图沼气站工艺管线布置图说明1.本图单位均为m。
2.取沼气站设计地面为±0.000点，罐体基础为-0.200点。
3.利用发电机房的热对一体化反应器进行加热。
4.厌氧发酵所产生的沼液和沼渣综合利用，实现零排放。
沼气站给水排水管道布置图说明1.本图单位均为m。
2.取沼气站设计地面为±0.000点，罐体基础为-0.200点。
沼气站电气平面布置图沼气工房平、立面图沼气工房屋顶结构图沼气工房基础结构图说明1.本工程地耐力按80kpa进行设计，基槽开挖后应先进行验槽再进行上部基础施工。
2.砌体基础采用MU10机制实心砖、M10.0水泥砂浆砌筑，砌体施工控制质量等级B级。
大型沼工程的几种常用沼气生产工艺流程设计
大型沼工程的几种常用沼气生产工艺流程设计—、总述在为规模化畜禽养殖场、屠宰场设计大型沼气工艺流程时，首先要明确工程最终要达到的目标。
最终目标基本上有三种类型：一是以生产沼气和利用沼气为目标；二是达到环境保护要求，排水符合国家规定的标准为目标；三是前两个目标相结合，对沼气、沼液和沼渣进行综合利用，实现生态环境建设。
沼气工程的工艺类型选择主要是依据沼气工程的建设目的和环境条件。
工艺选择原则是在生产沼气同时，必须满足环境要求，不能造成二次污染。
通常沼气工程工艺可分为能源生态型和能源环保型两种类型。
能源一一生态型工艺流程：能源生态型就是沼气工程周边有足够面积的农田、鱼塘、植物塘等，来消纳经沼气发酵后的沼渣、沼液，是沼气工程成为生态农业园纽带。
能源生态型沼气工程可以合理配置养殖业与种植业，既不需高额的沼液后处理，又可促进生态农业发展。
能源一一环保型工艺流程：能源环保型就是沼气工程周边环境无法消纳沼气发酵后的沼渣、沼液，必须将沼渣制成商品肥料，将沼液经过好氧发酵等一系列后处理达到国家排放标准进行排放。
厌氧消化器是沼气工程的核心，常根据工艺类型和原料的特点进行设备选型和工艺流程的确定。
常用于我国大型沼气工程的厌氧消化器主要包括：“能源一一生态型”沼气工程所用厌氧消化器主要有升流式固体反应器（USR、全混合厌氧消化器（CSTR和塞流式反应器（PFF、。
“能源一一环保型”沼气工程所用厌氧消化器主要有升流式厌氧污泥床（UASB、复合厌氧反应器（如 UBF。
二、沼气工程工艺流程设计（一）使用升流式固体反应器（USR的能源一一生态型沼气工程工艺流程1、升流式固体厌氧反应器（USR升流式固体厌氧反应器（USR ,是一种结构简单、适用于高悬浮固体有机物原料的反应器。
原料从底部进入消化器内，与消化器里的活性污泥接触，使原料得到快速消化。
未消化的有机物固体颗粒和沼气发酵微生物靠自然沉降滞留于消化器内，上清液从消化器上部溢出，这样可以得到比水力滞留期高得多的固体滞留期（SRT和微生物滞留期（MRT，从而提高了固体有机物的分解率和消化器的效率。
沼气工程—大中型沼气工程
缺点：
（1）需要安装三相分离器； （2）需要有效的布水器，使进料能均匀布于消化器底部； （3）进水要求低SS含量； （4）在高水力负荷或高SS负荷时易流失固体和微生物，运行
技术要求较高。
内循环厌氧反应器（IC）
• 1986年由荷兰派克公司研 究成功并用于生产内循环厌 氧反应器，是目前世界上效 能最高的厌氧反应器。该反 应器是集UASB反应器和流化 床反应器的优点于一身，利 用反应器内所产沼气的提升 力实现发酵料液内循环的一 种新型反应器。
水解调节池 厌氧消化池 配水池
SBR池
SBR生物反应池
去复合肥料厂
运泥机
脱水机 污泥池
污泥浓缩池
沉淀池
达标排放
生物堆肥生产复合有机肥
预处理——固液分离
pre-treatment—separator
• 格栅机 • 水力筛 • 分离出的粪渣用于制作有机肥
工艺设计——2.一体化沼气工程
沼气
热水 冷水
脱硫塔
民用燃气 余热利用
发电并网 沼气发电机组
换热水箱
粪便及污水收集
匀浆水解池
发酵、贮气一体化厌氧反应罐 固液分离
固态有机肥 液态有机肥
沼液池
（1）主要优势：
• 适于各种高浓度发酵原料； • 占地面积小，节省占地面
积30%；
• 节省工程造价15%； • 建设工期短，缩短工期50%； • 寒冷第七冬季也能正常运
• 厌氧处理的方法很多，但目前国内在养殖场应用最多的还 是完全混合式消化器和UASB工艺两种： • 完全混合工艺可使畜禽粪水全部进行厌氧处理， • 优点是处理量大，浓度高，产沼气量多，便于管理，易起 动，运行费用低； • 缺点是需消化器容积大，投资多，后处理麻烦。一般适宜 于以产沼气为主，有使用水肥习惯的地区。 • UASB工艺是先将粪水进行分离，只处理有机废水， • 优点是需消化器容积小，投资少，处理效果好； • 缺点是产沼气量相对较少，起动漫，管理复杂，运行费用 稍高，一般适宜于以废水达标排放，减少环境污染为目的的 地方。
大中型沼气工程建设与运行规范范本
大中型沼气工程建设与运行规范规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，但是，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB***城镇燃气设计规范JBJ14室外排水设计规范NY/T1220.1沼气工程技术规范第1部分工艺设计NY/T1220.2沼气工程技术规范第2部分供气设计NY/T1220.3沼气工程技术规范第3部分施工及验收NY/T1220.4沼气工程技术规范第4部分运行管理NY/T1220.5沼气工程技术规范第5部分质量评价NY/T1221规模化畜禽养殖场沼气工程运行、维护及其安全技术规程NY/T1222规模化畜禽养殖场沼气工程设计规范3术语和定义下列术语和定义适用于本标准3.1大中型沼气工程厌氧消化器单体容积大于或等于100m3小于300m3的沼气工程称为中型沼气工程；厌氧消化器单体容积大于或等于300m3的沼气工程称为大型沼气工程。
3.2“能源生态型”沼气工程畜禽养殖场污水经厌氧消化处理后作为农田水肥利用的沼气工程。
3.3“能源环保型”沼气工程畜禽养殖场的畜禽污水处理后达标排放或以回用为最终目标的沼气工程。
4建设4.1选址4.1.1尽量靠近发酵原料的产地和沼气利用地区，还应与总排出口相衔接。
4.1.2在场区和居民区主导风向的下风侧。
4.1.3充分利用地形高差，在畜禽养殖场的标高较低处，以利于污水、残渣的运输、排放和利用。
4.1.4有较好的工程地质条件。
4.1.5满足生产和卫生的防疫要求。
4.1.6有较好的供电、供水条件，交通便利。
4.2布局4.2.1应考虑到养殖场远期生产规模扩展的可能性，如必要，应做出分期建设方案。
4.2.2应满足沼气工程工艺的要求，布局紧凑，便于施工、运行和管理。
4.2.3应符合消防等安全要求。
沼气工程施工工序

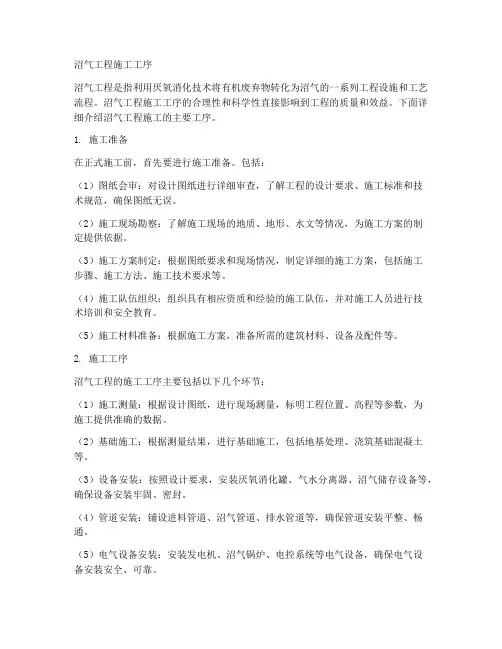

沼气工程施工工序沼气工程是指利用厌氧消化技术将有机废弃物转化为沼气的一系列工程设施和工艺流程。
沼气工程施工工序的合理性和科学性直接影响到工程的质量和效益。
下面详细介绍沼气工程施工的主要工序。
1. 施工准备在正式施工前，首先要进行施工准备。
包括：（1）图纸会审：对设计图纸进行详细审查，了解工程的设计要求、施工标准和技术规范，确保图纸无误。
（2）施工现场勘察：了解施工现场的地质、地形、水文等情况，为施工方案的制定提供依据。
（3）施工方案制定：根据图纸要求和现场情况，制定详细的施工方案，包括施工步骤、施工方法、施工技术要求等。
（4）施工队伍组织：组织具有相应资质和经验的施工队伍，并对施工人员进行技术培训和安全教育。
（5）施工材料准备：根据施工方案，准备所需的建筑材料、设备及配件等。
2. 施工工序沼气工程的施工工序主要包括以下几个环节：（1）施工测量：根据设计图纸，进行现场测量，标明工程位置、高程等参数，为施工提供准确的数据。
（2）基础施工：根据测量结果，进行基础施工，包括地基处理、浇筑基础混凝土等。
（3）设备安装：按照设计要求，安装厌氧消化罐、气水分离器、沼气储存设备等，确保设备安装牢固、密封。
（4）管道安装：铺设进料管道、沼气管道、排水管道等，确保管道安装平整、畅通。
（5）电气设备安装：安装发电机、沼气锅炉、电控系统等电气设备，确保电气设备安装安全、可靠。
（6）施工验收：施工完成后，进行验收，包括工程质量、设备性能、安全设施等方面的检查。
（7）运行调试：验收合格后，进行运行调试，确保工程正常运行，产出合格的沼气。
（8）工程交付：运行调试成功后，将工程交付给业主，进行后期运行管理和维护。
3. 施工注意事项在施工过程中，需要注意以下几点：（1）严格按照施工方案和设计要求进行施工，确保工程质量。
（2）加强施工现场安全管理，遵守安全生产规定，预防安全事故的发生。
（3）做好施工过程中的质量控制和检查，及时发现并解决问题。
大 中 型 沼 气 工 程 操 作 规 程
大中型沼气工程操作规程及安全管理一、沼气发酵装置（1）、进料量控制确定每天的进料量。
进料量过多，容易引起运行酸化，甚至运行失败；进料量过少，没充分发挥装置的效益。
每天或每次进多少原料，应在参考设计进料量的基础上，主要依据工程运行效果来确定。
（2）、沼气发酵罐内料液的搅拌料液搅拌有机械搅拌、气搅拌或料液回流搅拌。
无论哪种搅拌都要按设计的搅拌时间和速度规定进行。
搅拌目的便于新入罐内的料液与罐内原有污泥兖分接触，便于生物发酵充分达到产气旺盛的目的。
（3）、沼气发酵罐排泥沼气发酵罐排泥应该定期进行，排泥开始前必须使罐顶储气窨与大气或储气柜连通，排污阀渐渐开启，一定避免罐内形成负压。
（4）、防寒防冻管理进入冬季前，特别是我国北方地区，应认真做好寒冬正常运行的管理工作，认真检查和加强阀门、水封、入孔、凝水器、管道、储气柜水池、固液分离装置等部位的防寒保温措施。
（5）、厌氧发酵罐放空清理和维修时，首先关闭通往沼气贮报导柜的阀门、停止进料、打开顶部的人孔，此时方可排料清池，待液面降至下部检修人孔以下，再打开下部检修人孔。
（6）、厌氧发酵罐发生超正、负压时使防爆窗爆裂时应更换同等厚度材质的防爆材料，同时应将所有输气管道、相关阀门、溢流管道清通一遍，确保液体、气体管路的畅通后方可将防爆窗封死重新运行，保证同等的安全等级。
二、泵及搅拌器类设备（1）、认真读懂设备出厂的使用说明书，严格按规定操作管理。
（2）、水泵在运行中，必须严格执行巡回检查制度，并符合下列规定；①应注意观察各种仪表是否正常、稳定。
②轴承温度不得超过75℃③应检查水泵填料压盖处是否发热，滴水是否正常。
④水泵机组不得有异常的噪音或振动。
⑤进料螺杆泵严禁脱水空转。
（3）、应使泵类机电设备（搅拌器等）保持良好状态。
（4）、应及时清除叶轮、阀门、管道的堵塞物。
（5）、水泵启动或盍时，操作人员不得接触转动部位。
（6）、水泵运行中发现下列情况时，应立即停机：①水泵突然发生异常声响。
大中型沼气工程技术及项目设计ppt(共71张PPT)
UASB
• 接种物
1）能够适应将要处理的有 机物，特别是在处理有 毒物质时这一点更重要；
2）污泥需具有良好的沉 降性能。
• 接种物的获取
qmax称为基质最大比消耗速率。
厌氧消化器分类
2~5mm,成熟直径2~3mm; C——料液比热容[kJ/（kg·℃）]； 工艺管道包括进料管、循环管、排水管、排泥管、溢流管、沼气管和取样管等。 适宜温度： 多数是在中温范围 膨胀颗粒污泥床（EGSB） 这种凝水器分为人工手动和自动排水两种。 特点是脱硫系统位于烟道的末端，除尘器之后，脱硫过程的反应温度低于露点，所以脱硫后的烟气需要再加热才能排出。 工艺管道包括进料管、循环管、排水管、排泥管、溢流管、沼气管和取样管等。 固态有机物首先在固体床中进行水解和酸化反应，渗滤液通过底部筛板进入渗滤液收集箱，该中间产物作为底物进入高效液相湿式厌氧反应器中进 行甲烷化处理， 出水回流到固体床中加速对底物的水解酸化。 在城市煤气中不得超过 0. 沼气工程数量：1992年139家，2000年1050家， ④不能接受高固体含量的原料； T2 ——消化液温度（℃）； ②长的SRT及MRT使其实现了很高负荷率； ④沼气气水分离器的入口管内流速宜为 15m/s，沼气出口管内流速宜为 10m/s；
大中型沼气工程界定
模式：能源环保模式、能源生态模式
杭州浮山养殖场能源生态沼气工程示意图
灯塔养殖场能源环保型沼气工程
沼气工程规模分类指标
大中型沼气工程的国内外研究进展
1、国外沼气工程发展现状
• 据世界银行统计数据显示： 截止2007年年底， 欧洲沼气 产量达到590万吨油当量（相当于70亿立 方米天燃气）。 其中德国为191万吨油当量/年，英 国为170万吨油当量/ 年。德国、瑞典、英国、美国 等欧美发达国家在沼气工 程发展现状也代表了国际 沼气工程产业的现状。
