NE40E全业务路由器OC-3cSTM-1 POS光接口板
NE40E-X3彩页v1.0
Quidway® NetEngine 40E-X3全业务路由器产品概述Q uidway® NetEngine 40E全业务路由器（以下简称NE40E）是华为公司推出的高端网络产品，主要应用在IP骨干网、IP城域网以及其他各种大型IP网络的边缘位置，可提供线速2×10G接口，与NE5000E、NE80E系列核心路由器产品配合组网，形成结构完整、层次清晰的IP网络解决方案。
NE40E基于分布式的硬件转发和无阻塞交换技术，具备电信级可靠性、线速转发性能、完善的QoS 机制、丰富的业务处理能力、优异的扩展能力。
NE40E具备核心路由器所需的强大IP业务处理能力，同时融合了三层以太交换能力，具有丰富的IP边缘业务特性，包括以太网交换处理、PE、隧道和流队列等，支持以太网时钟。
凭借NE40E全面的业务支持能力，可实现IP运营级业务的可靠承载，IPv4向IPv6的平滑过渡，是IP骨干网和IP城域网向宽带化、安全化、业务化、智能化发展的重要源动力。
NE40E-X3是业界最紧凑的UPE设备，NE40E-X3采用Full Mesh结构设计，交换芯片分布在单板上，实现分布式的交换构架。
这种结构设计能够有效的减少设备的体积，降低功耗，增强设备的可靠性。
产品外观产品特点♦分布式第五代路由器NE40E作为新型第五代路由器，采用了业界领先的高性能网络处理器技术，有机地结合了软件的灵活性和硬件的高性能，既提供2×10G接口线速转发能力，又具备快速良好的业务升级和扩展能力，最大限度地保护用户投资，加速IP网络向宽带化、安全化、业务化、智能化方向发展。
♦业务丰富NE40E基于分布式硬件处理，具备高性能的网络业务能力，胜任高性能P/PE应用，提供高品质、安全和全面的MPLS VPN解决方案。
此外，NE40E提供高性能组播能力，满足IPTV等业务需求。
NE40E支持MACinMAC（PBB-TE）技术，实现整个传送网络全部基于以太网架构，建立点到点、多点到多点的业务传输。
城域网常用设备简介
LCD显示
插槽机框
风扇框 电源框
精选课件
(1) 液晶显示器控制板 (2) 走线槽 (3) 插板区 (4) 挂耳 (5) 进风框 (6) 电源系统 (7) 把手
4
NE40E设备外观和部件图
1. 液晶显示模块 2. 风扇模块 3. 走线槽 4. 单板区 5. 进风框 6. 电源系统面板 7. 电源模块 8. 把手 9. 挂耳
ETSI 21英寸机框板位排列图
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19
电 源
线 线 线线 线 线 线线 卡 卡 卡卡 卡 卡 卡卡
主主线线 线线线线公
控控卡卡 卡卡卡卡共
交交
接
上 联 级 联
换换
口 /
线上
电 源
卡联
级
联
IEC 19英寸机框板位排列图
442 (宽)
* 220 (深) * 43.6 (高)
442(宽)
*
420(深)
*
43.6(高)
442 (深)
(宽) * * 43.6
220 (高)
2.5 Kg
2.6 Kg
4.8 Kg
3 Kg
16M/128M
2020-10-28
精选课件
16
EPON OLT MA5680T
23槽 (MA5600T)
风扇框支持可选两种 配置：用户可选。一 种是低成本的单风扇 ；另外一种是满足单 风扇失效的高可靠性 风扇框，每个风扇框 支持两个叠加风扇
14
S3300系列实物图(一)
S3328TP-EI-24S (AC/DC): 24*FE(SFP)+2*GE(SFP)+ 2*GE Combo

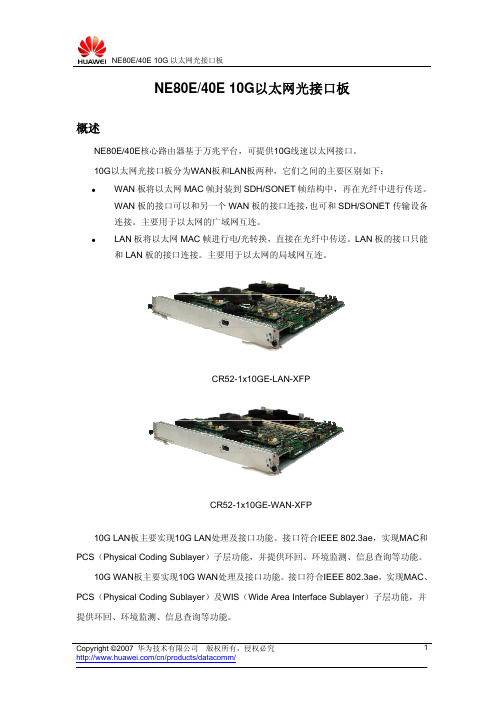

NE80E40E 10G以太网光接口板
CR52-1x10GE-WAN-XFP
10G LAN板主要实现10G LAN处理及接口功能。接口符合IEEE 802.3ae，实现MAC和 PCS（Physical Coding Sublayer）子层功能，并提供环回、环境监测、信息查询等功能。
10G WAN板主要实现10G WAN处理及接口功能。接口符合IEEE 802.3ae，实现MAC、 PCS（Physical Coding Sublayer）及WIS（Wide Area Interface Sublayer）子层功能，并 提供环回、环境监测、信息查询等功能。
Copyright ©2007 华为技术有限公司 版权所有，侵权必究
1
/cn/products/datacomm/
NE80E/40E 10G 以太网光接口板
规格
NE80E/40E目前提供的10G 以太网光接口板类型如下：
模块名称
接口类型
描述
CR52-1x10GE-LAN-XFP
1端口10G LAN以太网光接口板，根据传输距离
LC 选择不同的XFP光模块。
CR52-10GE-LAN-10KM
1端口10G LAN以太网光接口板，中心波长
LC 1310nm，最大传输距离10KM。
CR52-10GE-LAN-40KM
1端口10G LAN以太网光接口板，中心波长
LC 1550nm，最大传输距离40KM。
LC 1550nm，最大传输距离40KM。
CR52-10GE-WAN-80KM
1端口10G WAN以太网光接口板，中心波长
LC 1550nm，最大传输距离80KM。
10G XFP 光模块属性： 属性
传输距离
0.3km
华为NE5000E-NE80E-NE40E产品介绍
业务适配子系统——对外接口(2)
业务适配子系统与驱动（接口板）之间的接口 （1）在驱动的发送、接收函数中嵌入API，在这些API中完成VRPv5和 FPI之间数据格式的适配转换工作 （2）在驱动的控制函数中嵌入API，在API中通知FPI接口状态发生变化
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 17
VRP平台框架结构Gener al Cont r ol Pl ane( GCP)
Service Control Plane(SCP)
Rout i ng Subsyst em
Vpn Subsyst em
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 8
第1章 概述 第2章 产品介绍 第3章 软件设计介绍 第4章 硬件设计介绍
HUAWEI TECHNOLOGIES CO., LTD.
All rights reserved
Page 9
NE5000E/NE80E/NE40E一体化机柜产品外观
Conf i g Management Subsys
WebUI CLI SNMP MML BI NA
CMO
I nf o Management Subsys
IM
Tar ace St at
Mul t i Language
Devi ce Management Subsys
Hear t Beat
Boar dM
主控板
进风口 系统电源
NE80E、NE5000E单框结构及槽位
华为NE40E&NE80E产品介绍
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
课程内容
第一章 概述 第二章 产品介绍 第三章业务特性及整体解决方案
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
课程内容
第二章 产品介绍 机箱、 一 机箱、机框 二 风扇 三 电源 四 接口板类型
输入额定电压 输入电压范围 最大输入电流 输入冲击电流 额定输出电流 额定输出功率 用户配电空开容量 200V AC～240V AC；50/60Hz 180V AC～264V AC；50/60Hz 3×10A 50A 主路：86A 辅路：10A 5000W 32A
HUAWEI TECHNOLOGIES CO., LTD.
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential
NE5000E/NE80E/NE40E一体化机柜产品外观
NE40E
HUAWEI TECHNOLOGIES CO., LTD.
NE5000E/NE80E
Huawei Confidential
MATRIX
NE80E、NE5000E单框结构及槽位
HUAWEI TECHNOLOGIES CO., LTD. Huawei Confidential
NE系列核心路由器网络定位
IP骨干网 IP骨干网 城域网核心路由器 大型行业企业网核心路由器 大型IDC出口路由器 大型IDC出口路由器 IDC 下一代互联网、3G/NGN承载网核心路由器 下一代互联网、 G/NGN承载网核心路由器 NE40E主要应用于10G NE40E主要应用于10G汇聚层 40 10 NE80E主要应用于10G NE80E主要应用于10G网络核心层 80 10 NE5000E主要应用于40G和高密度10G NE5000E主要应用于40G和高密度10G核心层 5000 40 10
NE40E介绍及维护
NE40E简介及维护NE5000E/NE80E机箱36U（1U=44.45mm）高，外形尺寸为442mm×669mm×1600mm（宽×深×高）。
NE40E全业务路由器是华为公司面向新一代万兆级边缘交换路由器。
NE40E 的操作系统采用功能强大的通用路由平台VRP（Versatile Routing Platform）操作系统，具有超大容量、高性能和高可靠性的特点。
NE40E提供了功能强大的监控系统。
LPU为接口线路板,路由交换板SRU （Switch and Route Unit）上的主控模块MPU（Main Processing Unit）可实现对整个系统的管理维护。
主控模块可实现对单板、风扇模块、电源模块和时钟模块的管理、监控和维护。
NE40E完全满足EMC（Electro Magnetic Compatibility）要求，整个系统采用模块级设计。
并且每个拉手条采用整体钢板设计，实现了单板间的EMC隔离。
NE40E包括NE40E-8和NE40E-4两款产品。
NE40E-8外形尺寸为442mm×669mm×886mm（宽×深×高）;NE40E-4外形尺寸为442mm×673mm×442mm（宽×深×高）.防尘网主要作用是为机框内部各组件的散热进风提供灰尘过滤功能。
NE5000E/80E/40E系列路由器在进风框和电源面板安装有防尘网，二者的维护方法相同。
为了保证系统散热和通风状况良好，避免防尘网被灰尘堵住，必须定期清洗防尘网。
建议至少3个月定期清洗一次，机房防尘环境较差的清洗频率应更高。
一、查询新更换风扇的运行状态:<Quidway> display fanSlotid : 19Present : YESRegistered: YESStatus : MANUALFanSpeed : [No.]Speed[1]100% [2]100%如果显示信息如上，则表示新风扇框的功能已经恢复正常。
NE40E系列路由器参数报价分析
NE40E系列路由器参数报价分析张磊2016.7.15目录1.NE40E系列路由器简介 (3)2.NE40E产品结构分析 (3)3.单板介绍 (4)3.1单板分类 (4)3.2 SRU 板和LPU 板的外观部件 (5)3.3 板间关系 (6)3.4 接口种类及在单板上的分布 (6)4.路由交换板（SRU）简介 (8)4.1 SRU路由交换板外观及描述 (8)4.2 功能简介 (9)4.2.1 作为系统控制和管理核心，可以实现以下功能： (9)4.2.2 系统交换网的组成部分 (10)4.2.3 系统时钟单元 (10)4.2.4 交换同步时钟单元 (10)4.2.5 系统维护单元 (11)5.交换网板SFU (11)5.1 SFU 面板的外观 (11)5.2.功能简介 (11)6.线路处理板LPU (12)6.1 LPU板外观 (12)6.2 功能简介 (12)6.2.1 LPU 模块主要功能 (13)6.2.2 FAD 模块 (13)6.2.3 LPU 板种类 (13)7.产品型号对比 (14)1.NE40E系列路由器简介NE40E是华为公司的新一代面向万兆级边缘交换路由器，主要应用在企业广域网核心节点、大型企业接入节点、园区互联&汇聚节点以及其他各种大型IDC网络的边缘位置。
NE40E的机箱基于运营级设计，支持单板热插拔，NE40E基于最新的可扩展2T平台，每槽位最大提供1T路由线卡，兼容现网线卡，最大限度保护客户的投资。
NE40E具有强大的汇聚接入能力，凭借丰富的特性支持，可以灵活部署L2VPN、L3VPN、组播、组播VPN、MPLS TE、QoS等，实现用户业务的可靠承载；支持丰富的增值业务特性，如GRE隧道、IPSec安全隧道、NetStream等；同时，NE40E 全面支持IPv6，可以实现IPv4到IPv6的平滑过渡。
因此，NE40E可以灵活应用在IP/MPLS网络的边缘、核心，可以简化网络结构，提供丰富的业务类型和可靠的服务质量，是IP/MPLS承载网向宽带化、安全化、业务化、智能化发展的重要源动力。
华为NE系列路由器配置建议
CF-512M
主处理单元512MB FLASH卡
必配，每主控板至少1块，最大2块，建议2块
MEM-1G-184pin
主处理单元1GB内存条
必配，每主控板至少1块，最大2块，建议2块
2、线路接口板
每单板占用一个槽位
CR52-POS/STM64-XFP
10GPOS接口线路板，XFP接口
选配，光模块另配
CR52-PWRC-AC
220V交流电源系统
交流必配，整机配置2套
SWP-NE80E/40E-LIC-VRP5
NetEngine80E/40E VRP5软件包基础版
必配，整机一套
SWP-CR53LIC-V3R3Update
NetEngine80E/40E V3R3 Update
选配
SWP-CR52LIC-IPV6
8端口Channelized E1-RJ45物理接口板
LPUD子卡，选配
CR52-PIM-8xcT1-RJ45
8端口Channelized T1-RJ45物理接口板
LPUD子卡，选配
CR52-PIM-1xcPOS-STM1-SFP
1端口OC-3/STM-1通道化灵活插卡
LPUD子卡，选配
CR53-SPU-C
NetEngine80E/40E IPv6
选配
SWP-CR52LIC-NETSTM
NetEngine80E/40E NetStream
选配
SWP-CR53LIC-PBBTE
NetEngine80E/40E PBB-TE
选配
SWP-CR53LIC-NetStream-SPUC
NetStream许可证SPU C
2端口10GPOS接口线路板，XFP接口
华为NE40E产品介绍
NE40E-X3 1.35Tbps 1.08Tbps 240Gbps（40G） 300Mpps（40G）
槽位数
重量 高度
16个LPU、 2个MPU、 4 个SFU
238kg 32U
8个LPU、2个SRU, 1个 SFU
118kg 14U
3个LPU、2个MPU
41kg 4U
HUAWEI TECHNOLOGIES CO., LTD. All Rights Reserved
成 都 武 汉 深圳 西 安 北京 首尔 上海 台湾
Bill Lynch, 负责Solar芯片开发
Solar 3.0 (200G)
John Vincent, 负责NP开发团队
Solar 2.0 (40G/100G) Solar 1.0 (10G/20G)
全球3大IP芯片研发中心(深圳、北京、北美），汇聚全球资源，构筑核心竞争力 2010年底全球员工总数近 3000人，30多位芯片各关键技术领域的高端专家，其中研发技术人 员占80% 2011年推出200G线卡，单框容量达到320个10G端口
HUAWEI TECHNOLOGIES CO., LTD. All Rights Reserved
NE40E全面的自研芯片
CP Switch Fabric 80G 800G
TM
20G
100G
Framer PFE physical Interfac e TM SF Fabric Interface
Page 3
目录
产品定位 产品介绍 竞争分析
成功故事
HUAWEI TECHNOLOGIES CO., LTD. All Rights Reserved
华为 NE 系列路由器产品全家福
集群路由器
NE9000－20
• 30 个总槽位 20个接口板槽位，2 个主控板槽位，8个交换网板槽位 • 单槽位1T，可扩展到8T • 框柜一体式设计，免机柜安装TCO • 大容量：支持2Tbps/slot，单设备支持320个100GE，480个40GE， 1200个GE全限速接口； • 敏捷：全面支持SDN解决方案，覆盖广域骨干、DC互联等多种场景。 同时支持流量调优、IP+光和VXLAN等SDN技术； • 完善的业务能力：具备完备的IPv4/IPv6解决方案， 支持IPv4向IPv6平滑迁移，提供完善的VPN方案和QoS能力，满足不同场景的诉求； • 绿色节能：功耗小于0.8W/G, 采用创新U+I型风道，多种节能散热技术和材料， 同时按需配置的电源模块节能30%； • 安全可靠：支持网络级、设备级、芯片级多级可靠性技术，有效保证全网运行的 高速可靠， 系统可靠性超过99.999%。
NE20E-S16A
• 16 个接口板槽位, 2 个主控板槽位, 2 个交换板槽位 • 主控、交换、 电源冗余 • 高度：8U
NE20E-S8
• 8 个接口板槽位, 2 个主控板槽位, 2 个交换板槽位 • 主控、交换、 电源冗余 • 高度：AC:6U，DC:5U
NE20E-S8A
• 8 个接口板槽位, 2 个主控板槽位, 2 个交换板槽位 • 主控、交换、 电源冗余 • 高度：AC:6U，DC:5U
• 增值业务: IPSec、GRE、NAT 和NetStream • 丰富的接口类型: E1/T1、CE1/CT1、E3/CT3、POS、CPOS、 ATM、FE/GE、10GE、40GE、100GE、彩光端口 • 创新的技术: IP 硬管道，IP FPM
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Quidway® NetEngine 40E全业务路由器OC-3c/STM-1 POS光接口板
概述
NE40E全业务路由器提供高密度的OC-3c/STM-1 POS光接口板，可用于NE40E与SDH 传输设备或其他设备互连，提供155M的传输通道。
目前在运营商、行业网、大中型企业等组网中有着非常广泛的应用。
CR52-8xPOS/STM1-SFP
OC-3c/STM-1 POS光接口主要实现数据流的POS帧封装（或拆封装），POS帧的SDH/SONET映射（或解映射），并对外提供速率为155Mbit/s的光接口，同时提供环回、环境监测、信息查询等功能。
OC-3c/STM-1 POS光接口板采用可热插拔的SFP光模块，速率可达155Mbps，可根据组网需求选择不同传输距离的光模块。
规格
NE40E提供两种OC-3c/STM-1 POS光接口板：CR52-8xPOS/STM1-SFP和
CR52-4xPOS/STM1-SFP。
模块名称接口类型描述
8端口155M POS SFP光接口板，根据传输CR52-8xPOS/STM1-SFP LC
距离的不同可选择不同的SFP光模块。
模块名称接口类型描述
4端口155M POS SFP光接口板，根据传输
CR52-4xPOS/STM1-SFP LC
距离的不同可选择不同的SFP光模块。
NE40E提供以下4种155M POS SFP光模块：
接口速率155M bit/s
传输距离2km 15km 40km 80km 中心波长1310nm 1310nm 1310nm 1550nm 最小-19.0dBm -15.0dBm -5.0dBm -5.0dBm
发送光功率
最大-14.0dBm -8.0dBm 0dBm 0dBm 接收灵敏度-30.0dBm -31.0dBm -37.0dBm -37.0dBm
过载光功率-14.0dBm -8.0dBm -10.0dBm -10.0dBm
光纤类型多模单模单模单模。
