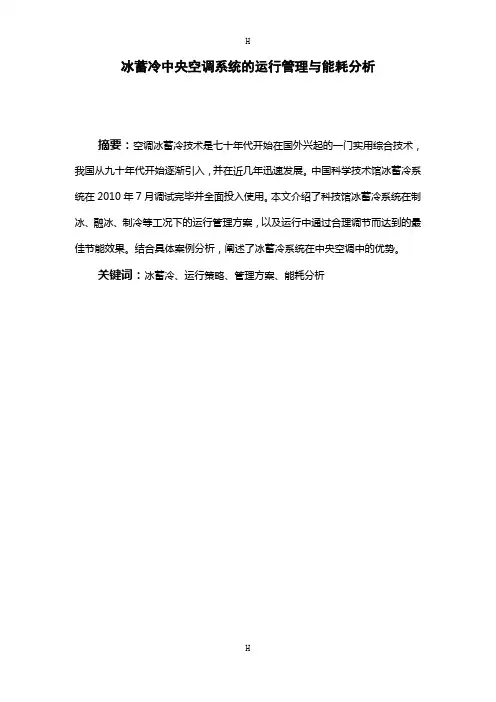

冰蓄冷中央空调系统的运行管理与能耗分析摘要：空调冰蓄冷技术是七十年代开始在国外兴起的一门实用综合技术，我国从九十年代开始逐渐引入，并在近几年迅速发展。
中国科学技术馆冰蓄冷系统在2010年7月调试完毕并全面投入使用。
本文介绍了科技馆冰蓄冷系统在制冰、融冰、制冷等工况下的运行管理方案，以及运行中通过合理调节而达到的最佳节能效果。
结合具体案例分析，阐述了冰蓄冷系统在中央空调中的优势。
关键词：冰蓄冷、运行策略、管理方案、能耗分析目录一、项目概况二、制冷站设备表三、系统流程图1、流程与颜色2、乙二醇流程说明四、冰蓄冷中央空调运行策略五、科技馆冰蓄冷系统自控模式1、融冰优先工况模式2、系统制冰工况模式3、主机运行工况模式六、具体运行管理方案1、各时段电价表2、运行方案3、制冷机组运行和冰蓄冷运行的能耗分析比较绪论：改革开放以来，我国电力需求增长非常迅速，尤其是一天内用电高峰与低谷差距在不断拉大，电网运行的不均匀情况日趋严重。
高峰用电量中空调用电就占了30%以上，使得电力系统峰谷差急剧增加，电网负荷率明显下降，这极大影响了发电的成本和电网的安全运行。
空调冰蓄冷技术是七十年代开始在国外兴起的一门实用综合技术，由于可以对电网的电力起到移峰填谷的作用，有利于整个社会的优化资源配置；同时，由于峰谷电价的差额，使用户的运行电费大幅下降，我国从九十年代开始逐渐引入，并在近几年迅速发展。
因为其自身的特点，推广使用冰蓄冷中央空调是一项利国利民的双赢举措。
一、项目概况：中国科技馆新馆的总建筑面积为10万m²，空调冷负荷为14280KW，制冷机组采用3台制冷量为2743KW的双工况离心式制冷机，1台1055KW的离心式冷水机组。
冰蓄冷系统采用内融冰、主机上游串联系统，总蓄冰量43859KW。
科技馆中央空调在2009年9月份开馆前正式投入使用，但由于设备原因，冰蓄冷系统在2010年7月下旬才调试完毕并投入运行。
作为中央空调的运行管理方，我们必须为科技馆提供切实可行的运行管理方案，既要保证设备安全运行，又要达到节能的目的。
冰蓄冷中央空调系统讲义
冰蓄冷中央空调系统循环模式
C.蓄冰冷机单独供冷模式
双工况机组
乙二醇溶液
10.5℃ 3.5℃
水
12℃ 7℃
冰蓄冷空调系统设备构成
1、中央空调主机 2、蓄冰桶 3、板式换热器 4、乙二醇泵 5、控制系统（含电动阀门） 6、冷冻循环泵 7、冷却塔 8、冷却循环泵 9、配电设施
比常规空调系 统多出的设备
什么是冰蓄冷？
利用夜间用电负荷较低并且电价偏低的低 价电打开主机制冷蓄冰。白天在用电高峰 并电价偏高的时候，融冰释放冷量制冷的 技术。我们称它为冰蓄冷技术。 简单讲，就是利用夜间3毛多钱的电做白天 1块多钱的事。最大限度实现中央空调用户 能源运行费用节省。
用晚上3毛钱的电 做白天1元钱的事
冰蓄冷空调的社会意义及优点
国内冰蓄冷技术近年迅猛发展
200万个使用中央空调建筑物 蓄冷项目总计只有600多个
2000000-600=？
“ 我国冰蓄冷空调市场已走向成熟 。全国范
围内 近两年的工程 几乎等于前十年的总和， 这本身已经足以说明问题 。未来一段时间内， 这个数字仍以几何级数字向上递增 ……”
－－中国建筑研究院总工程师 中国制冷学会理事 宋孝春
常规空调系统循环示意图
12℃
水
7℃77℃℃
水
冷冻 泵
12℃
7℃
冰蓄冷中央空调系统循环模式
A.夜间蓄冰模式
双工况机组 乙二醇溶液
水
空调机房
ቤተ መጻሕፍቲ ባይዱ供冷末端
红线左侧为空调机房设备，右侧为空调末端！
冰蓄冷中央空调系统循环模式
B.冰桶单独融冰供冷模式
双工况机组 关闭状态
乙二醇溶液
10.5℃ 3.5℃
2024年冰蓄冷中央空调市场规模分析
2024年冰蓄冷中央空调市场规模分析概述冰蓄冷中央空调是一种高效节能的空调系统，通过利用不同时间段的低峰电力价格冷却水进行蓄冷，以达到降温的目的。
随着人们对环境保护和能源节约意识的增强，冰蓄冷中央空调在市场上的需求也呈现出较快的增长趋势。
本文将对冰蓄冷中央空调市场规模进行详细分析。
市场规模分析1. 市场现状冰蓄冷中央空调市场目前仍处于发展初期阶段，市场规模相对较小。
然而，随着建筑行业对绿色建筑和能源节约的要求不断提高，冰蓄冷中央空调的市场前景广阔。
2. 市场增长趋势据市场研究数据显示，近年来冰蓄冷中央空调市场呈现出快速增长的趋势。
其中，以下几个因素对市场增长起到了积极的推动作用：•环保意识增强：冰蓄冷中央空调能够有效减少二氧化碳的排放，减少对环境的污染，得到了愈加重视的环保意识的支持，促使用户选择冰蓄冷中央空调产品。
•节能需求增加：冰蓄冷中央空调系统采用低峰值电力进行蓄冷，可以有效利用廉价电力，以降低空调运行成本。
随着能源价格上涨，用户对节能产品的需求也逐渐增加。
•政府政策支持：为鼓励节能减排和绿色建筑的发展，许多国家和地区纷纷出台政策支持冰蓄冷中央空调的应用，通过减税、补贴等方式来推动市场发展。
•技术创新促进发展：冰蓄冷中央空调技术在节能、环保方面有较大优势，随着技术的不断创新和进步，产品性能得到了提升，进一步促进了市场的发展。
3. 市场前景展望预计未来几年，冰蓄冷中央空调市场将继续保持较快的增长势头。
以下几个因素将促进市场规模的进一步扩大：•规模化生产降低成本：随着市场的扩大和竞争的加剧，冰蓄冷中央空调产品的规模化生产将降低生产成本，提高产品的竞争力。
•技术进一步突破：冰蓄冷中央空调技术的持续创新将进一步提高系统的性能和能效，推动市场需求的增长。
•建筑节能要求提高：随着人们对能源节约的要求不断提高，建筑业将面临更多的节能要求，这将进一步促进冰蓄冷中央空调的应用和市场需求的增长。
•政策支持持续加大：政府对节能减排和绿色建筑的支持力度将进一步加大，为冰蓄冷中央空调市场提供更多的发展机遇。
浅谈冰蓄冷空调与常规中央空调的优缺点
浅谈冰蓄冷空调与常规中央空调的优缺点本人前段时间做了一个小型的冰蓄冷项目，通过这个项目认真学习了一下蓄冰系统，在此跟各位浅谈一下蓄冰空调与常规空调优缺点对比，以及本人累积的些许设计经验，希望能对初次做蓄冰项目的设计同行带来一些帮助。
现简单分析一下冰蓄冷中央空调系统、常规空调系统的特点。
1）冰蓄冷中央空调系统特点冰蓄冷中央空调系统是在常规中央空调系统的基础上多加一套蓄冰装置，利用夜间低谷用电时段开启制冷机组，将蓄冰装置中的水制成冰，白天在空调用电高峰时段利用融冰取冷满足部分空调负荷，宏观上起到调峰移谷，微观上在提高室内空调品质的同时大大降低用户运行费用的作用。
该技术在二十世纪30年代起源于美国，在70年代能源危机中得到发达国家的大力发展。
从美国、日本、韩国、台湾等较发达的国家和地区的发展情况来看，冰蓄冷已经成为中央空调的发展方向。
比如，韩国明令超过2000㎡建筑，必须采用冰蓄冷或煤气空调，日本超过5000㎡的建筑物，就在设计时考虑采用冰蓄冷空调系统。
很多国家都采取了奖励措施来推广这种技术，比如韩国转移1KW高峰电力，一次性奖励2000美元，美国一次性奖励500美元，等等。
中国在近年加大对蓄能技术的推广力度，国家计委和经贸委2001年底特地下达《节约用电管理办法》，要求各单位推广蓄能技术，并逐步加大峰谷电差价。
一些建筑采用蓄能技术后直接给用户带去了收益，节约了运行成本。
2001年10月举办APEC会议的10万㎡的上海科技城、广州大学城500万㎡等大型建筑采用的就是冰蓄冷空调系统。
冰蓄冷空调从其原理和实践中可以看出它有如下特点优点：①减少冷水机组容量（降低主机一次性投资），总用电负荷少，减少变压器配电容量与配电设施费。
②冷主机制冷效率高（COP大于5.3），同时利用峰谷荷电价差，大大减少空调年运行费，可节约运行费用35%以上。
③减少建筑的配电容量，节约变配电的投资，节约约30%（空调的配电投资）；免双线路的高可靠性费用，节约投资。
冰蓄冷的优缺点介绍
冰蓄冷空调的原理和优缺点介绍一、冰蓄冷的技术原理：冰蓄冷中央空调是指在夜间低谷电力段开启制冷主机，将建筑物所需的空调部分或全部制备好，并以冰的形式储存于蓄冷装置中，在电力高峰时段将冰融化提供空调用冷，由于充分应用了夜间低谷电力，由此使中央空调的运行费用（在有夜间低谷电力费用的地区）降低。
在有夜间低谷电力费用的地区，冰蓄冷中央空调不仅为用户节约大量的运行费用，而且对电网具有卓越的移峰填谷功能，提高电网运行的经济性。
国家发改委在《节能中长期专项规划》中，将应用电力蓄冷、蓄热作为节能降耗的十大措施之一。
二、冰蓄冷技术与普通空调相比所具有的优势：1、优化空调系统：原中央空调系统设计属于耗能型中央空调系统设计，通过冰蓄冷系统的设计可将原系统进行优化，使空调运行过程更趋于合理。
2、降低运行电费：充分利用电价优惠政策，在夜间低电谷电价时段制冷，在高峰电价时段放冷使用，能够做到部分移峰，从而降低空调运行电费。
3、节省空调运行电量：a、由于充冷过程在夜间进行，夜间气温相比白天较低，制制冷单耗下降。
B、由于充冷时制冷机满负荷地高效运行，避免了正常供冷时难以避免的“小马拉大车”的现象。
4、增加了空调系统的运行的灵活性：b、然停电时，不需开主机，只需开供冷泵，因此，使用备用电源仍可维持空调供冷。
b、应紧张，供电部门对正常中央空调要限电使用，但在全国各地，蓄冷中央空调往往得到额外支持，不在限制范围。
c、行方式灵活，空调可按原有系统单独运行，也可与增加蓄冷系统结合运行。
三、冰蓄冷技术与普通空调相比所具有的缺点：1、通常在不计电力增容费的前提下，其一次性投资比常规空调大。
2、蓄冷装置要占用一定的建筑空间，而且增加了蓄冷设备费用。
3、制冷蓄冰时制冷主机的制冷效率要比在空调工况下低，其空调系统的制冷性能系数（COP）要下降。
4、与普通空调系统相比需增加水管和风管的保温费用。
5、设计与调试相对比较复杂，效能的完全发挥受环境影响较大。
冰蓄冷系统原理
冰蓄冷系统原理、组成
冰蓄冷中央空调技术是人类在面对能源危机时对满足自身享受方式的一种转移和改变。
随着能源危机和峰谷电价差异的出现，冰蓄冷——这种能够将峰谷能源的利用做出合理调配、并且能够移峰填谷的中央空调技术也就应运而生了。
冰蓄冷实际上是对能源的一种储备——在用电低谷、电价较低（或中央空调不需要工作）时开始制冰，蓄存冷量；而在用电高峰、电价较高（中央空调需要工作）时停止制冰、同时依靠冰的融化来制冷，从而完成能源利用在时间上的转移，节省运行费用，降低运行成本。
目前我们大力推广的冰蓄冷中央空调技术是转移高峰电力、开发低谷用电、优化资源配置、保护生态环境的一项重要技术措施，符合我国的长期国策。
潜热蓄能是利用物质发生相变将所吸收或释放的热能储存起来，而显热蓄能则是将物质发生温度变化时所吸收或释放的热能储存起来。
例如，每1千克水发生1℃的温度变化会向外界吸收或释放1千卡的热量，为显热蓄能；而每1千克0℃冰发生相变融化成0℃水需要吸收80千卡的热量，为潜热蓄能。
很明显，同一物质的潜热蓄能量(相变温度)大大高于显热蓄能量(1℃温差)，因此采用潜热蓄能方式将大大减少介质的用量和设备的体积。
显热式蓄冷设备的主要立足点是防止和减少水槽内温度较高和较低的水流发生混合，通常可供选择的结构形式有：分层式、迷宫式、隔膜/板式、复合水槽式。
水槽可用钢板制作，也可单建钢筋混凝土水槽，或利用消防水槽等。
潜热式蓄冷设备主要分为以下几类：。
冰蓄冷中央空调技术的原理及市场前景分析
冰蓄冷中央空调技术的原理及市场前景分析摘要冰蓄冷空调技术是利用夜间网低谷电运转制冷，并以冰的形式储存，在白天用电高峰时将冰融化提供空调用冷，从而避免中央空调争用高峰电力的一项调节负荷、节约能源的技术。
冰蓄冷中央空调技术是转移高峰电力、开发低谷用电、优化资源配置、保护生态环境的一项重要技术措施，符合我国的长期国策。
那么根据冰蓄冷空调技术的特点和目前我国冰蓄冷空调技术的发展概况及存在的问题,探讨了我国冰蓄冷技术的发展趋势及大温差与低温送风的优点。
关键词:冰蓄冷空调技术;移峰填谷;低温送风目录1、技术背景 (1)2冰蓄冷空调系统工作原理及其组成 (1)2.1冰蓄冷空调系统工作原理 (1)2.2冰蓄冷空调系统的运行模式选择 (1)2.2.1 部分蓄冷运行方式 (1)2.2.2 全部蓄冷运行方式 (2)2.2.3 分时蓄冷运行方式 (2)3、冰蓄冷空调系统评价 (2)3.1 冰蓄冷空调的优势 (2)3.2 冰蓄冷空调的特点 (3)4、国外冰蓄冷空调的概况 (3)5 、我国冰蓄冷空调现状及发展趋势 (4)5.1 冰蓄冷空调发展概况 (4)5.2 我国冰蓄冷空调技术发展趋势 (4)5.2.1 低温送风技术的发展 (4)5.2.2 实现区域供冷 (5)5.2.3 新型蓄冷技术和蓄冷材料的开发 (5)5.3 冰蓄冷现阶段的机遇 (6)参考文献 (7)1、技术背景电力蓄冷技术,以其独特的移峰填谷作用成为我国改善电力紧张局面,并实现节能降耗减排的一项重要技术措施.2005年6月,国家电网公司在南京召开“应对空调负荷措施技术交流会”会上指出,继续大力推广蓄冷空调技术,采用需求侧管理(DSM)的水蓄冷、冰蓄冷技术来达到削峰填谷,充分运用价格杠杆,鼓励用户采用蓄冷空调[1].随着各地峰谷电价实施范围的进一步扩大和峰谷电价比的加大,推动了蓄冷空调技术的发展和应用,为电力蓄能技术的推广应用提供了更为有利的条件.2冰蓄冷空调系统工作原理及其组成2.1冰蓄冷空调系统工作原理所谓蓄冷空调,是指在夜间电网低谷时间制冷主机开机制冷,并由蓄冷设备将冷量储存起来,待白天电网高峰用电时间,再将冷量释放出来.2.2冰蓄冷空调系统的运行模式选择冰蓄冷系统的蓄冷运行方式通常有3种,即部分蓄冷、全部蓄冷、分时蓄冷.在确定冰蓄冷空调的制冷机组容量之前,首先,应按照该建筑计算逐时空调冷负荷的方法,计算出建筑逐时冷负荷.2.2.1 部分蓄冷运行方式制冷机在夜间的低谷蓄冷,白天融冰供冷以满足冷负荷要求,供冷不足的部分由制冷机供给.主要特点是减少了装机容量,一般可减少到峰值冷负荷的30%～60%.这种蓄冷对电网的削峰填谷没有发挥最大作用.2.2.2 全部蓄冷运行方式夜间蓄冷,白天融冰供冷,完全满足白天冷负荷要求,即空调冷负荷全部靠融冰来供给.当冷负荷全部出现在高峰用电时间段时,能最大限度的起到削峰填谷作用.由于制冷设备容量没有减少,因而初始投资仍然很大.2.2.3 分时蓄冷运行方式充分利用低谷电来制冰蓄冷,而在用电高峰时段靠融冰供冷,满足空调冷负荷要求,真正起到电网的移峰填谷作用.由于分时蓄冷运行方式既可以分时融冰供冷较大限度的利用蓄冰供冷,同时,又兼顾了高峰时刻的负荷要求,因此,冰蓄冷中央空调方案一般采用这种运行策略.3、冰蓄冷空调系统评价3.1 冰蓄冷空调的优势蓄冷空调系统由于其具有的独特的“移峰填谷”的作用,一方面可以缓解电力生产和供应的紧张状况,提高发电效率,转移电力高峰电量,平衡电网峰谷差,因此,可以减少由于新建火力发电厂而引起的环境污染,从而保护环境,给人们带来良好的社会生态平衡效益.另一方面,冰蓄冷中央空调还具有良好的经济效益,利用峰谷电价差可节省相当可观的运行电费,由于可以依靠融冰来供冷,因此,可以减少制冷机组容量与台数,减少其投资,同时,也减少电力容量与变配电设施费用,提高系统运行的可靠性.3.2 冰蓄冷空调的特点冰蓄冷空调最大的优点就是可以充分利用电网低谷电力降低制冷机组的容量,减少电力增容费与机组设备费.同时,还可以使空调用冷水温度降至1℃～4℃,从而获取较低的送风温度，节省风机的运行能耗.采用冰蓄冷技术使得制冷系统全负荷运行的比例增大,机组开停次数减少,系统状态稳定.同时,由于其可作为应急冷源使用,提高了供冷的可靠性.冰蓄冷空调最大的缺点就是初投资大,蓄冷工况运行时制冷机组效率低,控制系统较复杂.目前的蓄冰槽与板式换热器,由于制造工艺要求高,价格往往是制冷机组的1.5倍.投资费用较高已成为冰蓄冷空调的主要障碍,因此,提高蓄冰槽的性能和蓄冷设备国产化率以降低成本，已成当务之急.4、国外冰蓄冷空调的概况1994年底前,美国约有4000多个蓄冷空调系统用于不同的建筑物,包括写字楼、购物中心、医院、学校、工厂、工艺设备及集会中心.美国芝加哥市Unicon热能技术公司,建立了小区冷冻生产中心,拥有60个BAC蓄冰槽,可提供232400kWh的蓄冰量.日本是一个自然资源相当贫乏的国家,历届政府都非常重视能源的有效利用.在20世纪80年代初期,日本就开始对蓄冷技术的应用进行了研究,随后推出了分时电价等一系列优惠政策,大力推广蓄冷空调应用技术.到1998年,日本共有5566个蓄冷空调系统.5 、我国冰蓄冷空调现状及发展趋势5.1 冰蓄冷空调发展概况20世纪90年代初,我国开始建造水蓄冷和冰蓄冷空调系统,主要是集中在城市建设和经济发展迅速、同时还有电力紧缺的北京市和东南沿海地区,至今已有建成投入运行和正在施工的工程448个,分布在4个直辖市和18个省,全国2/3的省市都建造了蓄冷空调系统,蓄冷空调最多的依次是浙江省(67项)、北京市(64项)、江苏省(57项)、广东省（29项)、山东省(28项)和上海市(27项).5.2 我国冰蓄冷空调技术发展趋势我国的蓄冷空调技术经过十几年发展和使用,人们已经认识到其在电网运行中的移峰填谷作用,且该系统有利于提高电网负荷率并实现电网的安全经济运行,并通过实际运行积累了一定的经验和教训.5.2.1 低温送风技术的发展由于蓄冰储能提供了低温冷源,为低温送风技术的利用创造了有利条件.通常情况下,风机在电力峰值时间运行,由于采用低温系统,送风量可以减小,风机消耗功率则相对减少,因此,可以进一步减少峰值电力需求,从而降低运行费用,达到节能的目的.同样,低温送风系统所需的冷冻水量也相应减少,若与采用低温送风空调系统比较,常规空调系统(送风温度13℃,无冰蓄冷系统)的冷冻机及冷却塔的容量将增加60%左右，水泵容量则增加一倍.由于送风量减少,相应的空调设备和风道尺寸均减少,系统所占建筑空间就小了,可降低建筑物层高,从而降低建设费用.蓄冰技术与低温送风技术的结合有其优越的经济特性,如推行冰蓄冷空调配合低温送风方式,将大大降低能耗,既可以有效地使峰谷差减小,又可节能并节省初投资.因此,低温送风技术必将成为我国空调系统发展的重点.5.2.2 实现区域供冷区域性的供热或供冷对于实现节能及有效利用资源是较为合理的.对于单个供冷站而言,区域供冷不仅可以节约大量初期投资和运行费用,而且减少了电力消耗及环境污染.由冰蓄冷技术的发展,可以建立区域性空调供冷,实现区域集中供冷,使供冷方式变得更为灵活,更加符合区域性的实际用冷需求,真正的达到了能源的合理利用.5.2.3 新型蓄冷技术和蓄冷材料的开发随着蓄冷空调技术的发展,对新型蓄能技术开发愈来愈受到重视,通过制冷工质替代、加大传热速率及强化系统内的传热传质过程来实现缩短蓄放冷时间,并通过降低间壁传热热阻,以及降低制冷剂与水之间的附加热阻来实现更快速的新型蓄冷制冰技术.与此同时,对新型蓄冷、蓄热介质的开发也受到关注.目前,应用的蓄冷材料主要包括水、冰和共晶盐等,但随着技术的发展,固液相变潜热大,经久耐用且具有较高稳定性,易于保存和无腐蚀性的新型蓄冷材料正被人们所期待.5.3 冰蓄冷现阶段的机遇中国城市化率的快速增长，为实施区域集中蓄冷/供冷创造了广阔的市场发展前景；园区、开发区的大规模建设，为区域集中蓄冷/供冷奠定了基础；城市或区域商业中心、行政中心的集中建设，使实现区域集中蓄冷/供冷有了现实的条件；沿海地区经济快速发展、一次能源短缺、电力供应紧张的现实，使实施以移峰填谷为主要特征的集中蓄冷/供冷成为必然。
最新-探究冰蓄冷中央空调系统控制中的应用 精品
探究冰蓄冷中央空调系统控制中的应用1引言冰蓄冷中央空调是将电网夜间谷荷多余电力以冰的冷量形式储存起来，在白天用电高峰时将冰融化提供空调服务。
由于我国大部分地区夜间电价比白天低得多，所以采用冰储冷中央空调能大大减少用户的运行费用。
冰蓄冷中央空调系统配置的设备比常规空调系统要增加一些，自动化程度要求较高，但它能自动实现在满足建筑物全天空调要求的条件下将每天所蓄的能量全部用完，最大限度地节省运行费用。
2控制系统结构控制系统由下位机现场控制工作站与上位机中央管理工作站组成，下位机采用可编程序控制器与触摸屏，上位机采用工业级计算机与打印机，系统配置必要的附件如通信设备接口、网卡、调制解调器等，实现蓄冷系统的参数化与全自动智能化运行。
下位机和触摸屏在现场可以进行系统控制、参数设置和数据显示。
上位机进行远程管理和打印，它包含下位机和触摸屏的所有功能。
整个系统以下位机的工业级可编程序控制器为核心，实现自动化控制。
控制设备与器件包括传感检测元件、电动阀、变频器等。
21下位机系统区域工作站21121触摸屏采用27彩色触摸屏作为操作面板，完全取代常规的开关按钮、指示灯等器件，使控制柜面谈得更整洁。
并且，27触摸屏在现场可实现状态显示、系统设置、模式选择、参数设置、故障记录、负荷记录、时间日期、实时数据显示、负荷曲线与报表统计等功能，中文操作界面直观友好。
212可编程序控制器7-300系列适用于各行各业、各种场合中的检测、监测及控制的自动化，其强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。
该产品具有光电隔离，高电磁兼容；具有很高的工业适用性，允许的环境温度达60℃；具有很强的抗干扰、抗振动与抗冲击性能，因此在严酷的工作环境中得到了广泛的应用。
自由通讯口方式也是7-300型的一个很有特色的功能，它使7-300型可以与任何通讯协议公开的其它设备、控制器进行通讯，即7-300型可以由用户自己定义通讯协议例协议，波特率为15可调整。
