TETRA数字集群移动通信
摩托罗拉数字集群对讲系统功能说明
摩托罗拉数字集群对讲系统功能说明方案概述随着国内经济形式的蓬勃发展，快速处置各种突发紧急事件是各级政府职能部门的重要工作，以促进社会的平安和谐发展。
摩托罗拉的单站车载TETRA数字集群通信系统被越来越多的选择做为快速处置突发事件的现场无线调度手段。
TETRA是被国际普遍采用的一种新的数字集群移动通信体制，也是已被我国确定采用的数字集群通信标准之一。
它有着其它无线系统无可比拟的优势：（1）TETRA采用时分多址（TDMA）技术，每个载频分为2个逻辑信道，载频间隔6.25kHz。
而且数据通信与话音通信采用相同的频段。
（2）数据传输功能强、数传信道设置灵活－结合摩托罗拉多年在专业无线数传领域的经验，为保证在真正紧急的情况下，能将用户急需的数据信息即使传递到位，而不会出现争抢不到信道的情况，系统专门为数传服务开辟多个专用的数传信道，此信道不会被话音通信所占用和干扰，又能够实现多个用户在同一个数传信道上的动态共享。
同时，为了能够适应话音与数据业主的动态变化，还可根据话音和数据业主在不通时段的需求，动态地分配系统其它信道资源为话音和数据通信的信道，因此实现了“保证及时通信”和“资源动态共享”的双重效果，而其它厂家采用话音和分组数据同抢信道，而且数据信道只能单一用户使用，既不能保证紧急数据通信，又不能提高信道资源的利用率。
值得一提的是，还可以通过调节相关参数，使分组数传用户不必频繁往返于MCCH（主控制信道）和PDCH（分组数传信道）之间，从而可优化数传的时长，使得数据传输时间尽可能短。
摩托罗拉的TETRA系统在数传方面还具备很其它多灵活性，比如可以通过参数设置，保证调度话音优先于数传，使得正在进行分组数传的用户暂时中断数传，接收话音呼叫，当话音呼叫完成后，分组数据将从断点处接着续传。
同时，如果用户不需要话音优先，也可以设置为话音不打断数传的模式。
（3）另外，TETRA是专门解决调度通信的技术体制，其接续快捷，通常呼叫建立时间小于500毫秒，摩托罗拉的设备能作到小于350毫秒。
TETRA数字集群移动通信-无删减范文
TETRA数字集群移动通信TETRA数字集群移动通信简介TETRA (Terrestrial Trunked Radio) 是一种专业的数字集群移动通信系统。
它是在全球范围内广泛使用的通信技术，特别适用于公共安全、交通管理和工业领域。
本文将介绍TETRA数字集群移动通信系统的基本原理、特点和应用。
基本原理TETRA数字集群移动通信系统基于数字技术实现了一种高效的无线通信方式。
它使用TDMA (Time Division Multiple Access) 技术来实现多用户共享无线信道。
每个无线信道被分为多个时隙，不同用户在不同时隙进行通信。
这种时分多址的方式可以大大提高通信系统的容量和效率。
特点TETRA数字集群移动通信系统具有以下几个显著的特点：- 高可靠性：TETRA系统采用了一系列高可靠性的技术，如自动信道切换、冗余传输和复原机制等。
这使得系统在恶劣环境下仍能保持稳定的通信质量。
- 安全性：TETRA系统提供了强大的安全性功能，包括身份验证、加密通信和防窃听等。
这保证了通信内容的机密性和完整性，以满足涉密通信的需求。
- 广播功能：TETRA系统支持广播功能，可实现一对多的通信，适用于紧急广播、警报通知等应用场景。
- 数据传输：TETRA系统还支持数据传输功能，可以传输文本、文件和位置信息等数据。
这为用户提供了更多的应用可能性。
应用场景TETRA数字集群移动通信系统在各种应用场景中得到了广泛的应用，包括但不限于以下几个方面：公共安全TETRA系统在公共安全领域发挥着重要作用。
警察、消防和救援等公共安全部门可以利用TETRA系统进行实时的语音和数据通信，以协调行动和应对突发事件。
交通管理TETRA系统在交通管理中也有广泛的应用。
交通警察部门可以通过TETRA系统实现各个交通岗位之间的实时通信，以提高交通管理的效率和安全。
工业应用TETRA系统在工业领域的应用越来越多。
工厂、矿山等复杂工业环境中，TETRA系统可以提供可靠的通信支持，以便及时处理紧急情况和协调生产活动。

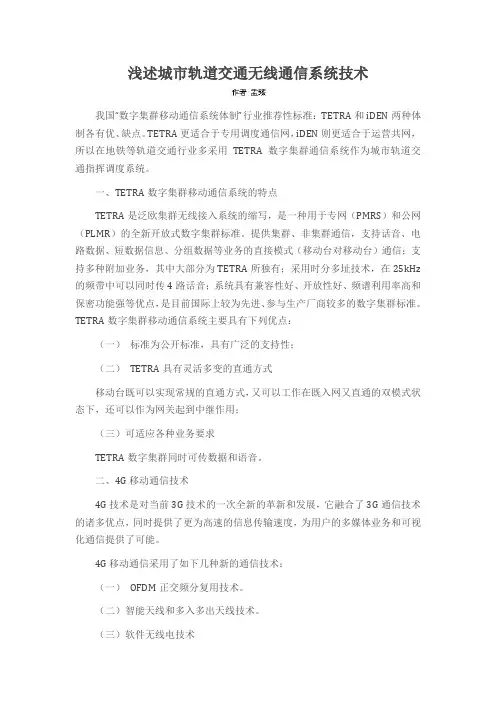

浅述城市轨道交通无线通信系统技术
浅述城市轨道交通无线通信系统技术我国“数字集群移动通信系统体制”行业推荐性标准：TETRA和iDEN两种体制各有优、缺点。
TETRA更适合于专用调度通信网，iDEN则更适合于运营共网，所以在地铁等轨道交通行业多采用TETRA 数字集群通信系统作为城市轨道交通指挥调度系统。
一、TETRA数字集群移动通信系统的特点TETRA是泛欧集群无线接入系统的缩写，是一种用于专网（PMRS）和公网（PLMR）的全新开放式数字集群标准。
提供集群、非集群通信，支持话音、电路数据、短数据信息、分组数据等业务的直接模式（移动台对移动台）通信；支持多种附加业务，其中大部分为TETRA所独有；采用时分多址技术，在25kHz 的频带中可以同时传4路话音；系统具有兼容性好、开放性好、频谱利用率高和保密功能强等优点，是目前国际上较为先进、参与生产厂商较多的数字集群标准。
TETRA数字集群移动通信系统主要具有下列优点：（一）标准为公开标准，具有广泛的支持性；（二）TETRA具有灵活多变的直通方式移动台既可以实现常规的直通方式，又可以工作在既入网又直通的双模式状态下，还可以作为网关起到中继作用；（三）可适应各种业务要求TETRA数字集群同时可传数据和语音。
二、4G移动通信技术4G技术是对当前3G技术的一次全新的革新和发展，它融合了3G通信技术的诸多优点，同时提供了更为高速的信息传输速度，为用户的多媒体业务和可视化通信提供了可能。
4G移动通信采用了如下几种新的通信技术：（一）OFDM正交频分复用技术。
（二）智能天线和多入多出天线技术。
（三）软件无线电技术（四）源于IP的核心网技术三、4G移动通信系统的特点4G通信技术并没有脱离以前的通信技术，4G通信技术的优势体现在：（一）4G移动通信技术的信息传输速率更快，这使得可视通信成为可能。
（二）移动用户下载的速度更快，4G 移动通信技术的速率已经超出了100Mbit/s，这个速率是当前移动电话数据传输速率的1 万倍，是3G 移动电话速率的50倍。
TETRA数字集群移动通信[1]
![TETRA数字集群移动通信[1]](https://img.taocdn.com/s3/m/e582e1c2c9d376eeaeaad1f34693daef5ef713a7.png)
TETRA数字集群移动通信TETRA数字集群移动通信简介TETRA（Terrestrial Trunked Radio）数字集群移动通信是一种专业的无线通信标准，旨在为公共安全和应急通信提供高质量和可靠的语音和数据传输。
TETRA是由欧洲电信标准协会（ETSI）于1995年开发的，它的设计目标是为用户提供安全、高效的通信解决方案。
作为一个数字无线通信标准，TETRA使用时分多址（TDMA）技术来实现多用户同时通信，并使用高级加密算法来保护通信的安全性。
主要特点1. 安全性：TETRA使用128位加密算法来保护通信的机密性，防止未经授权的访问和信息窃听。
此外，TETRA还支持身份验证和密钥管理等安全机制。
2. 高效率：TETRA采用时分多址技术，允许多个用户同时使用同一个频率进行通信。
这种技术可以提高频率的利用率，使得通信更加高效。
3. 可靠性：TETRA使用分布式系统架构，使得通信网络更加可靠。
即使一个基站或链路故障，其他基站仍可继续提供通信服务。
4. 灵活性：TETRA可以根据用户的需求进行定制，支持语音、数据和位置信息等多种业务。
同时，TETRA还支持广域网和局域网的互联互通。
应用场景TETRA广泛应用于公共安全领域，如警察、消防、医疗和交通等。
它提供高质量和可靠的通信服务，使得应急响应人员能够及时、准确地传递信息，以提高工作效率和应对突发事件。
另外，TETRA还逐渐应用于企业和工业领域。
例如，在大型工厂、港口和矿山等环境中，TETRA可以提供可靠的通信网络，以确保工作人员之间的协调和安全。
TETRA设备TETRA设备包括手持对讲机、车载通信设备和基站等。
这些设备可以实现语音、数据和位置信息的传输，并具有防水、抗震和防护等特点，以适应各种环境。
手持对讲机是一种便携式的TETRA设备，可以在户外和室内环境中使用。
它通常具有显示屏、按键、扬声器和麦克风等功能，以便用户进行语音通话和数据传输。
车载通信设备是一种安装在车辆上的TETRA设备，用于实现车辆之间和车辆与基站之间的通信。
TETRA数字集群移动通信
TETRA数字集群移动通信TETRA数字集群移动通信1、引言TETRA（专用移动通信系统）是一种数字化集群通信系统，特别适用于需要高度可靠性和安全性的专业通信应用。
本文档旨在提供关于TETRA数字集群移动通信系统的详细信息，包括系统架构、功能特点以及应用领域等内容。
2、系统架构2.1 基础设施在TETRA系统中，基础设施包括基站、控制器和中心交换机。
基站负责无线通信，控制器负责管理基站，并与中心交换机进行通信。
2.2 网络架构TETRA系统采用分布式网络架构，包括多个交换子网和基站子网。
交换子网负责用户管理和呼叫控制，而基站子网负责频道管理和无线链路控制。
3、功能特点3.1 语音通信TETRA系统提供高质量的语音通信功能，支持全双工通信、组呼和个呼功能。
用户可以在群组中广播信息，也可以直接与特定的用户进行个人通话。
3.2 数据传输除了语音通信外，TETRA系统还支持数据传输功能。
用户可以发送和接收短信、电子邮件以及其他数据信息。
3.3 位置服务TETRA系统还具备位置服务功能，可以实时跟踪用户的位置信息。
这对于需要实时监控和协调的特定应用非常重要，例如警务部门或紧急救援团队。
3.4 安全性作为一种专业通信系统，TETRA具备高度的安全性。
它采用加密算法对通信数据进行加密，确保通信内容不被窃听或篡改。
4、应用领域4.1 公共安全TETRA系统广泛应用于公共安全领域，如警务、消防和医疗救护等。
它可以提供高度可靠的通信和协调能力，帮助应急人员做出迅速准确的决策。
4.2 交通管理TETRA系统在交通管理领域中也发挥着重要作用。
例如，交通警察和交通运营部门可以使用TETRA系统进行信息交流和协调，以提高交通流畅度和安全性。
4.3 工业应用由于TETRA系统具备高度可靠性和安全性，它在工业领域的广泛应用也备受重视。
例如，在石油和天然气领域，TETRA系统可以用于实时监控和协调作业人员。
附件：1、TETRA系统架构图2、TETRA系统用户手册3、TETRA系统安装指南法律名词及注释：1、加密算法 - 指用于将数据转换成不可读的形式，以保护数据的机密性的算法。
Tetra数字集群简介
高度可靠的无线调度系统---- Tetra数字集群一．集群系统集群是用于调度指挥的移动通信系统PTT （Push To Talk）功能（一键呼叫到目标，被叫不摘机接听）是专用调度指挥通信中最重要的功能。
集群系统专网专用，能有效防止外界干扰的特点，是调度指挥选择集群系统的主要原因集群工作方式：信道集中控制，用户共用数量相对有限的信道资源，与电话交换系统、GSM网络的信道分配方式相同，集群的阻塞率（呼损）明显低于常规。
集群终端所具备的IIC级（最高级）防爆功能，更使得石化行业对集群通信系统更是青睐有加。
在中海壳牌，集群防爆对讲机是装置内唯一允许使用的通讯工具。
二．Tetra数字集群系统TETRA---Trans European Tranked Radio，现更名为Terrestrial Trunked Radio陆地集群无线系统。
TETRA是由欧洲电信标准委员会（ETSD）制定的集群无线电和无线数据系统的通信信令标准。
重大项目钟情TETRA：三. Tetra技术特性TETRA是目前制定的最周密、开放性最好、技术最先进、参与厂商最多的数字集群系统。
1．Tetra大量借鉴了GSM的概念，基于TDMA（时分多址）的接入方式和类似的逻辑信道，在25kbit/s带宽内时分4个时隙，在一个25KHz的载波信道上，可以提供4个逻辑信道。
TDMA（四时隙）接入方式使Tetra有更高的频谱利用率：而且TDMA数字技术使Tetra系统的对讲机终端辐射更小，更健康环保！2．Tetra调制方式为性能优良的π/4-DQPSK（4相相移键控）调制方式令Tetra系统传输传输误码率低、传输衰耗更少，因而使通话音质更好、信号更强。
3. 三种加密方式：公共密钥加密，进行鉴权认证ETSI（欧洲电信标准化协会）算法进行空中接口加密端到端加密系统可以使Tetra系统保密性更好、更安全！三．Tetra主要功能◇个（选）呼：呼叫个别用户◇组（群）呼：呼叫通话组内所有用户◇通播（广播呼叫）：呼叫系统内全部用户◇紧急呼叫：按下紧急呼叫键，系统提供最高级别的特定服务，可设定紧急呼叫的被叫用户◇自动重发：移动台呼叫未被系统确认，移动台自动重发数次呼叫请求◇遥毙：在系统内远程关闭系统内某台对讲机的通信功能◇优先等级：系统给各个用户设定等级，根据等级提供服务◇限时通话：每次呼叫时长设定◇通话录音：实时录下系统内用户的每一次通话◇统计功能：话务量、呼损率、信道使用率、呼叫时间记录◇故障告警：系统定时自检，在发现故障时告警.◇实时监控：可实时监控系统的运行状况，如工作信道状况、监听通话等四．系统配置1. 系统硬件Tetra数字集群基站选用高度稳定的Motorola-MTS4增强型基站。
TETRA协议详解
词名：TETRA中文解释：陆上中继无线通信，数字集群通信系统缩写：TETRA来历：terrestrial trunked radio概述TETRA是TERRestrial Trunked Radio字母的缩写。
是ETSI(欧洲电信标准委员会)制定的一种新一代数字传输(主干网或网络核心)网络无线产品标准，起初。
人们认为TETRA是Trans-European 的首字母缩写，随着对TETRA兴趣的增长。
这个首字母缩略词的语音发生了变化，通常表示它广泛的地理范围和应用。
TETRA采用TDMA(时分多址)技术标准。
而且很快它的支持者就指出，TETRA是ETSI唯一认可的一种标准。
TETRA系统的用户包括紧急服务部门、建筑公司、公用事业部和传输网络公司等对快速呼叫建立、高质量低背景噪音通话以及高效电视电话会议等高性能通信系统具有特殊需求的用户群。
目前，许多类似急救中心这样的安全部采用PMR(专用移动通信)系统，其它用户则依靠PAMR(公众移动通信)系统(一般是从Dolphin电信这样的PAMR网络运营商那里租用信道来实现)。
TETRA则适合于专用移动通信冈和公众移动通信网这两种通信网络。
总之，TETRA的用户将包括：公共无线网络运营商、紧急服务部、公共服务部门(例如缉私或环境保护)、运输公司、公用事业部、工厂(制造、矿业、石油等)以及军事部门。
另外、TETRA将取代通信网给中以下四种硬件设备：移动数据终端、PMR调度电话、蜂窝电话和寻呼机(pager)为适应局域网的需要。
它将直接传送Internet协议。
利用数据压缩技术,TETRA支持可视电话功能，而且具有类似于GSM／PCN终端的实时性和移动性能。
功能TETRA集成化操作控制系统。
集成了数字蜂窝、无线电移动、天绳数据和覆盖全国的寻呼、高质量话音、瞬间呼叫建立以及社会团体等需要的VPN(虚拟专用网络)等特点。
对所有这些性能、特点和设备的集成是其它的移动通讯标准中所没有的。
TETRA介绍
调度话音业务：单呼(私密呼) 组呼、 • 调度话音业务：单呼(私密呼)、组呼、广播呼 • 电话互联业务 • 短消息
什么是集群通信系统？ 什么是集群通信系统？
集群是Trunking或Trunked意译过 ☺ 集群是 或 意译过 来的， 本意为中继或干线， 来的，Trunk本意为中继或干线， 本意为中继或干线 直接译的是树杈 集群是“集小群为大群” ☺ 集群是“集小群为大群” ☺ 集群通信系统是专用指挥调度系统 ☺ 集群通信系统是动态共享若干个信 道的多信道中继（转发） 道的多信道中继（转发）系统
集群方式
☺ 消息集群 ☺ 传输集群 Message Trunking Transmission Trunking ☺ 准传输集群 Quasi Transmission Trunking
消息集群
☺ 也有译为信息集群 ☺ 在通话期间控制系统始终分配给用户 一条固定的无线信道， 一条固定的无线信道，从用户最后一 次讲话完毕松开PTT开关开始，系统 开关开始， 次讲话完毕松开 开关开始 将等待6～10s的“ 信道保留时间”后 将等待 ～ 的 信道保留时间” 脱网， 脱网，才能完成消息集群 消息集群方式效率较低， ☺ 消息集群方式效率较低，它不是信道 动态分配方式
什么是集群通信？ 什么是集群通信？
集群通信系统是共享资源、分担费用、 ☺ 集群通信系统是共享资源、分担费用、向 用户提供优良服务的多用途、 用户提供优良服务的多用途、高效能而又 廉价的先进无线电调度指挥系统 对指挥调度功能要求较高的企事业、 ☺ 对指挥调度功能要求较高的企事业、轨道 交通、民航机场、水利流域、工矿、油田、 交通、民航机场、水利流域、工矿、油田、 农场、公安、 农场、公安、武警和军队等部门都十分适 采用单工方式，通过PTT进行通话， 进行通话， 用，采用单工方式，通过 进行通话 效率高。少数高端用户可配用双工终端 效率高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Page 19-18
授课人：李永芳
三、TETRA的标准接口
Page 19-19
授课人：李永芳
三、TETRA的标准接口
系统空中接口（1） 直通模式的空中接口（2） 人-机接口（3） 终端设备接口（4） 本地线路连接的终端接口和远端线路连接的接口 （5、7） 网关接口（6） 系统间接口（8） 网络管理单元接口（9） 标准接口仅限于TETRA网络与无线终端以及外围设备之间的接口； 核心网与基站的接口未统一，故TETRA系统的标准化程度，低于公 众网的蜂窝数字移动通信系统，造成了一定的设备垄断性。
Page 19-25
授课人：李永芳
四、TETRA的频率与信道
Tetra 信道机
Page 19-26
授课人：李永芳
四、TETRA的频率与信道
2 TETRA的帧结构 在TETRA帧结构： 1、每个TDMA帧有4个时隙。 2、18个TDMA帧构成一个复帧。 3、复帧中的第18帧用做控制信令，称之为控制帧， 它承载慢随路控制信道（SACCH），是TETRA强大 协议的特性之一。
授课人：李永芳
四、TETRA的频率与信道
1 TETRA的工作频率 我国的信息产业部无线电管理局规定集群通信系 统的工作频段（包括TETRA和iDEN）为806-821MHz 和851-866MHz频段。
我国公安部2004年确定TETRA为我国公共安全行业 标准，使用351-356MHz和361-366MHz频段。
TETRA数字集群通信系统
一、TETRA标准介绍 二、TETRA数字集群系统网络 三、TETRA的标准接口 四、TETRA的频率与信道 五、TETRA的直通模式 六、TETRA的网络安全
Page 19-1
授课人：李永芳
一、TETRA标准介绍 1、TETRA是什么？ TETRA（Terrestrial Trunked Radio，或陆地集 群无线电通信）标准是ETSI（欧洲电信标准化协 会）开发的一种无线电通信标准，于1995年正式 确定，1997年后逐渐得到推广。
Page 19-4
授课人：李永芳
2、TETRA标准 （2）TETRA分组数据优化（PDO） 使用25kHz信道的TDMA系统 每RF信道分4个时隙 只有数据业务 主要应用在信息和电子信箱、快速管理和快 速调度、媒介信息、远端数据基本接入、计 算机文件传输、视频和多媒体等方面。
Page 19-5
Page 19-16
授课人：李永芳
SWMI内部单元 基站收发信机（BTS） 交换系统（SS） 数据库（Database） 操作和维护中心（O&M） 各种网关(Gateway Function) 移动台通过TETRA无线空中接口连接到SWMI上。
Page 19-17
授课人：李永芳
二、 TETRA数字集群系统的网络 TETRA的标准接口 TETRA规范没有限定无线网络的结构形式，只 是用特定的接口来定义网络基础设施(在TETRA标准 中常称之为交换与管理基础设施SWMI)。在TETRA规 范中定义的接口是保证互通、互连和网络管理所需 要的。
Page 19-7
授课人：李永芳
补充业务
调度型补充业务 接入优先、预占优先、优先呼叫；控制转移、 迟后进入；讲话方识别；动态重组等 电话型补充业务 呼叫限制、呼叫保持、呼叫等待等
Page 19-8
授课人：李永芳
优选级别 系统有5—8个优先级别： 紧急呼叫 战术性优先 指令优先 操作性优先 正常
Page 19-22
授课人：李永芳
四、TETRA的频率与信道
在TETRA系统中： 1、每个无线电载波，无论是上行链路还是下行链路都在时 间上分为4个时隙。 2、每一个时隙称为一个物理信道，可用于话音或数据业务， 信令或二者混合传输。
3、上行链路和下行链路的时隙数是相等的，上下行成对时 隙之间在时间上错开相当于两个时隙的时间差。
Page 19-29
授课人：李永芳
四、TETRA的频率与信道
物理信道 是指一个时隙，可用于承载话音/数据业务、控制信令，或者 两者混合进行传输(随路信令)。 逻辑信道 是指两方或多方通信的逻辑通信路径。它们代表无线链路上协议 和协议使用者的接口。逻辑信道承载在物理信道上。 一个物理信道（时隙）要承载若干逻辑信道。只有一些特定的逻 辑信道才能组合在一起（信道组合），在一个物理信道上承载。 这些逻辑信道必须根据某种规则复用在一个物理信道上，这种规 则是建立在TDMA帧结构上的。
Page 19-32
授课人：李永芳
四、TETRA的频率与信道
逻辑信道分为两大类： 第一类是传输话音或数据业务的业务信道 （TCH，Traffic Channel）； TCH/S（4.8kb/s话音）；
TCH/7.2，TCH/4.8 TCH/2.4（数据）
第二类是传输控制信令或分组数据(短数据)的控制信道
Page 19-27
授课人：李永芳
四、TETRA的频率与信道
2 TETRA的帧结构 以话音加数据电路方式工作时，把工作业务从 18个帧的复帧时长压缩在17个TDMA帧中传送，从而 允许将第18帧用做控制信令，而不致造成数据流的 中断。这就使得总是存在控制信道信令，即使在最 小工作模式中，当全部信道都分配给业务时，也有 控制信道信令。
Page 19-28
授课人：李永芳
四、TETRA的频率与信道
2 TETRA的帧结构 Slow Associated Control Channel 慢速随路 控制信道 SACCH与一个TCH或一个SDCCH相关，是一个传送 连续信息的连续数据信息，属于上行和下行信道， 采用点对点的方式传播。 在上行方向，主要传送MS接收到的关于服务及 邻近小区的信号强度的测量报告，这和MS的切换 息息相关。在下行方向包括通信质量、LAI、 CellID、邻区BCCH强度、NCC限制、小区选项、TA、 功率控制级别等。
Page 19-14
授课人：李永芳
二、 TETRA数字集群系统的网络 TETRA标准没有对SWMI中的单元和在SWMI中单元 之间的接口进行规定。然而，根据SWMI对外接口的 要求，可以推断某些内部功能单元必须存在。制造 厂商可以根据系统的规模，决定TETRA系统的结构 和容量。
Page 19-15
Page 19-31
授课人：李永芳
四、TETRA的频率与信道
物理信道分为3种类型： （2）业务物理信道（TP，Traffic Physical Channel） 当时隙被分配给一个或多个MS用作承载话音或 电路数据业务时，该时隙即为业务物理信道。 （3）未分配物理信道（UP，Unallocated Physical Channel）。
优先级别体现： 强拆处理 队首排队
Page 19-9
授课人：李永芳
动态重组示意图
Page 19-10
授课人：李永芳
连续信道指配更新（迟后进入）
Page 19-11
授课人：李永芳
二、TETRA数字集群系统的网络 TETRA数字集群系统的组成 网络的核心部分称交换和管理基础设施（SWMI）。 SWMI (Switching and Management Infrastructure) 在一个大型TETRA网络中， SWMI是由多个基站、 传输链路、交换设备和数据库等组成。 小型系统中，它可能只有一个基站和通过一条 链路连接的调度台。
（CCH，Control Channel）。
Page 19-33
授课人：李永芳
四、TETRA的频率与信道
控制信道分为5种： （1）广播控制信道（BCCH）
下行单向信道，向所有的移动台广播常用的系统信息。
（2）线性化信道（LCH） 用于对移动台和基站的发信机线性化。 （3）信令信道（SCH） 被所有移动台共享，也可能专为单个移动台或指定的移动台组传 输信息。 （4）接入指配信道（AACH） 给用户分配上下行链路的时隙 （5）借用信道（STCH） 当需要快速传送信令时，需要临时借用部分业务信道容量来传送。
Page 19-23
授课人：李永芳
四、TETRA的频率与信道
1 TETRA的帧结构
Page 19-24
授课人：李永芳
四、TETRA的频率与信道
TETRA时隙与帧
每个时隙为14.167ms，4个时隙为一帧，占时 56.67ms。 18个帧组成一个复帧，占时1.02s，60个复帧组 成一个超帧，占时61.2s。
Page 19-12
授课人：李永芳
二、TETRA数字集群系统的网络
无线连接
Page 19-13
授课人：李永芳
二、 TETRA数字集群系统的网络 TETRA数字集群系统组成 TETRA标准定义了一组TETRA网络组成模块之间的 接口。这就使得TETRA网络结构简单，规模可大可 小，模块内部结构不受限制。
Page 19-2
授课人：李永芳
2、TETRA标准 TETRA可看成是: TETRA话音+数据（V+D） TETRA分组数据优化（PDO） TETRA直通模式（DMO） 3个普通标准的集合。
Page 19-3
授课人：李永芳
2、TETRA标准 （1）TETRA话音+数据（V+D） 使用25kHz信道的TDMA系统 每RF信道分4个时隙 话音+数据业务 此技术规范提供一个能同时支持话音、数据和图 像通信的多媒体无线平台，它与单个移动台相结 合，可减少阻塞及互调干扰问题。
Page 19-20
授课人：李永芳
四、TETRA的频率与信道
1 TETRA的工作频率 TETRA适合工作在从VHF150MHz到UHF900MHz频率 范围，这一段频率的电波传播特性适合陆上移动通 信使用。在国家无线电管理机构允许范围内，TETRA
系统可以使用其中任意的无线电频率。
