直接雷击是云、地之间放电时，闪电直接击在建筑物、其它物体、大地、或防雷装置上，产生电效应、热效应和机械力者。
感应雷击主要是云与云或云与地之间放电时，在附近导体上产生的静电感应和电磁感应。
随着科学技术的飞速发展，当今世界已进入信息时代，通信技术、计算机网络技术已经渗透到国民经济及国防现代化建设的各个领域。
然而，微电子技术在应用中的巨大优势，又成为它经不起雷电危害的巨大劣势，计算表明，在距离雷击中心1.5-2km范围内都会产生危险过电压，当电磁场强度达到0.07GS时，就会引起计算机误动作，达到2.4GS时，就可能对集成电路板造成永久性损坏。
因此，国际电工委员会（IEC）将雷电灾害称为“信息化时代的公害”。
现代防雷技术要求实施系统防雷工程，国际电工委员会第81防雷技术委员会（IEC/TC-81）的技术定义将系统防雷工作总结为：DBSE技术，即分流（Dividing）、均压（bonding）、屏蔽（Shielding）、接地（Earthing）四项技术加之有效的防护设备的综合，达到全方位、立体化的防雷目的。
最新国标《建筑物电子信息系统防雷技术规范》（GB50343–2012）也是遵循了以上原则，要求实施系统、全面的雷电防护措施。
综合防雷系统外部防雷措施内部防雷措施接闪器（针、网、带、线）引下线屏蔽接地装置共用接地系统屏蔽（隔离）等电位连接合理布线安装浪涌保护器（SPD）第二章：信息系统雷击电磁脉冲风险评估方法信息系统雷击电磁脉冲防护的风险评估，主要应考虑信息系统所处的环境因素（主要包括地区雷电活动情况、所处建筑物的结构、机房环境等）、信息系统设备自身情况（主要包括重要性、耐冲击能力、屏蔽状况等）、发生雷击事故的后果严重程度三个方面进行综合评估，将信息系统雷击电磁脉冲防护分为A、B、C、D四级，分别采取相应的多级防护措施。
一、计算方法1、信息系统所处建筑物预计的年平均直击雷次数计算公式：N=K·Ng·Ae式中N—建筑物年预计直击雷次数（次/a）K—校正系数，一般情况下取K=1，在下列情况下取相应数值：建筑物结构或所处地理环境校正系数K取值旷野孤立的建筑物 2金属屋面的砖木结构建筑物 1.7位于潮湿地带、土壤电阻率较小处或本身潮湿的建筑物 1.5Ng—建筑物所处地区雷击大地的年平均密度[次/（km2·a）]Ae—与建筑物截收相同雷击次数的等效面积（km2）其中Ng=0.024·Td1.3Td—年平均雷暴日，根据当地气象台、站资料确定（d/a）Ae=[LW+2(L+W)·√H(200-H)+πH(200-H)]·10-6（公式1）Ae=[LW+2(L+W)+πH ]·10-6（公式2）式中L、W、H分别为建筑物的长、宽、高（m）。
当H<100m，Ae按公式1计算；当H≥100m，Ae按公式2计算，其每边的扩大宽度应按等于建筑物的高H计算；当建筑物各部位的高不同时，应沿建筑物周边逐点算出最大扩大宽度，其等效面积Ae应按每点最大扩大宽度外端的连接线所包围的面积（具体可查阅GB50057-94附录一）。
2、信息系统因直击雷和雷击电磁脉冲引起设备损坏的可接受的最大年平均雷击次数计算公式：Nc=5.8×10-3 /C式中Nc—因直击雷和雷击电磁脉冲引起设备损坏的可接受的最大年平均雷击次数C—各类因子其中C=C1+C2+C3+C4+C5+C6C1：信息系统所在建筑物材料结构因子当建筑物屋顶和主体结构均为金属材料时，C1=0.5；当建筑物屋顶和主体结构均为钢筋混凝土材料时C1=1.0；当建筑物为砖混结构时，C1=1.5；当建筑物为砖木结构时，C1=2.0；当建筑物为木结构或其它易燃材料时，C1=2.5。
C2：信息系统重要程度因子一般计算机、通讯设备，C2=0.5；《计算机场站安全要求》中划为C类的机房，C2=1.0；《计算机场站安全要求》中划为B类的机房，C2=2.0；《计算机场站安全要求》中划为A类的机房，C2=3.0；A类机房有严格的要求，有完善的计算机机房安全措施；B类机房有较严格的要求，有较完善的计算机机房安全措施；C类机房仅有基本的要求，有基本的计算机机房安全措施。
现代计算机机房基本上达到了A类机房的安全要求，具体分类标准见下表。
机房安全类别指标安全项目C类安全机房B类安全机房A类安全机房场地选择- ⊕⊕防火⊕⊕⊕内部装修- ⊕⊙供配电系统⊕⊕⊙空调系统⊕⊕⊙火灾报警及消防设施⊕⊕⊙防水- ⊕⊙防静电- ⊕⊙防雷击- ⊕⊙防鼠害- ⊕⊙电磁波的防护- ⊕⊕注：⊕有要求或增加要求-无需要求⊙要求C3：信息系统设备耐冲击类型和抗冲击能力因子本因子与设备的耐各种冲击的能力有关，与采用的等电位连接及接地措施有关，与供电线缆、信号线的屏蔽接地状况有关，一般可原则分为：一般，C3=0.5较弱，C3=1.0相当弱，C3=3.0一般指设备为《低压系统内设备的绝缘配合》（GB/T16935.1-1997）中所指的I类安装位置的设备，且采取了较完善的等电位连接、接地、线缆屏蔽措施；较弱指设备为《低压系统内设备的绝缘配合》（GB/T16935.1-1997）中所指的I 类安装位置的设备，但使用架空线缆，因而风险较大；相当弱指设备集成化程度很高，通过低电压、微电流进行逻辑运算的计算机或通讯设备。
C4：信息系统设备所在雷电防护区（LPZ ）的因子设备在LPZ2或更高层雷电防护区时，C4=0.5设备在LPZ1区内时，C4=1.0设备在LPZ0B 区内时，C4=1.5设备在LPZ0A 区内时，C4=2.0有关雷电防护区的定义为：LPZ0A ：直击雷非防护区，本区内的各类物体都可能遭到直接雷击，本区内的电磁场没有衰减，属完全暴露的不设防区；LPZ0B ：直击雷防护区，本区内的各类物体很少遭到直接雷击，但本区内的电磁场没有衰减，属充分暴露的直击雷防护区；LPZ1：第一屏蔽防护区，本区内的各类物体不可能遭到直接雷击，流经各类导体的电流比LPZ0B 区进一步减少，由于建筑物的屏蔽措施，本区内的电磁场得到了初步的衰减；LPZ2：第二屏蔽防护区，为进一步减小所导引的电流或电磁场而引入的后续防护区；LPZ3：第三屏蔽防护区，为进一步减小雷电电磁脉冲，以保护敏感度水平高的设备的后续防护区。
×LPZ1区 LPZ0A 区 LPZ0B 区LPS ↗ LPS ↗ LPZ0B 区 LPZ0A 区 线缆、管道 设备间 LPZ3区 LPZ2区 LPZ1区 ←建 ←筑 ←物 变压器 ~ ~注：：表示在不同雷电防护区界面上的等电位连接带：表示起屏蔽作用的建筑物外墙，房间或其它屏蔽体LPS ：外部防雷装置虚线：表示按滚球法计算LPS接闪器的保护范围和：天线~：交流配电屏（室）图1 雷电防护区划分和做符合要求的等电位连接的例示C5：信息系统发生雷击事故的后果因子信息系统业务中断不会产生不良后果的，C5=0.5 ；信息系统业务原则上不允许中断，但在中断后无严重后果的，C5=1.0 ；信息系统业务不允许中断，中断后会产生严重后果的，C5=1.5 ；C6：区域雷暴等级因子少雷区，C6=0.8; 多雷区，C6=1; 高雷区，C6=1.2; 强雷区，C6=1.4;3、信息系统雷击电磁脉冲防护分级依据公式E=1—Nc / N当E>0.98 为A级当0.95<E≤0.98 为B级当0.80<E≤0.95 为C级当E≤0.80 为D级第三章：设计原则3.1外部防雷设计根据《建筑物防雷设计规范》（GB50057-2010）要求，按二类防雷建筑物的要求进行设计。
3.2外部防雷设备选用腾辉智能THZ-05C先导放电避雷针作接闪器，通过不锈钢升高杆引下，并与地网作可靠连接入地。
3.3设计原则先进性：防雷系统将采用国际上最先进的技术和设备。
实用性：防雷系统建成后，将把被保护物遭受雷击的概率和雷击损失降至最低水平，以体现建立该系统的价值。
可靠性：防雷设备运行稳定、可靠，不影响系统设备运行。
经济性：在保证先进、实用、可靠的前提下，选择性价比较高的防雷设备以节省工程费用。
美观性：防雷设备安装、布局合理，与内、外整体布局相配套，不影响整体美观。
第四章：直击雷设计依据4.1《建筑物防雷设计规范》（2010年版）GB50057-20104.2《建筑物电子信息系统防雷技术规范》GB50343-20124.3《气象信息系统雷击电磁脉冲防护规范》QX3-20004.4《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000 4.5《雷电防护》IEC62305系列标准4.6《建筑物防雷设施安装》99d501-1防雷与接地安装第五章：设计方案现代防雷技术要求实施系统防雷工程，防雷设计主要从防直击雷、接地及均压等电位措施等方面综合考虑。
1、本工程建（构）筑物的防雷等级类别：二类。
2、本工程建筑物的防雷保护避雷针选用腾辉智能THZ-05C先导放电避雷针一支或GZ2400-1C球形单针一支，主要为建筑物不受雷击。
3、根据被保护物的尺寸，在建筑物楼顶安装1支先导避雷针和低光强航空障碍灯1只。
4、避雷针采用不锈钢升高杆安装，避雷针安装高度为Xm，保护范围足以覆盖建筑物。
5、避雷针和航空障碍灯可通过扁钢与楼顶避雷带焊接，利用避雷带沿下线进行接地，接地电阻要求小于10Ω。
6、避雷针安装、保护范围可参照99（03）D501-1图集。
特殊施工可以采用绝缘引线保证安全。
7、所有焊点的搭接长度及防腐措施均按相关规范要求执行。
其它未尽事宜，避雷针的安装先将支座钢板的底板固定在预埋的地脚螺栓上，焊上一块助板，再将避雷针立起，找直、找正后，进行点焊，然后加以校正，焊上其它三块肋板。
最后将引下线焊在底板上，清除药皮刷防锈漆。
支架安装：支架安装应符合下列规定：角钢支架应有燕尾，其埋注深度不小于100mm，扁钢和圆钢支架埋深不小于80mm。
所有支架必须牢固，灰浆饱满，横平竖直。
防雷装置的各种支架顶部一般应距建筑物表面100mm；接地干线支架其顶部应距墙面20mm。
避雷针施工方案
避雷针施工方案避雷针是一种用来保护建筑物和人员免受雷击伤害的重要设备。
正确的避雷针施工方案可以确保建筑物的安全，同时也可以保护人员的生命财产安全。
本文将从设计、选材、安装、维护和检测等方面介绍避雷针的施工方案。
一、设计方案1.1 确定避雷针的位置：避雷针应该安装在建筑物的最高点，以便吸引雷电。
1.2 确定避雷针的高度：避雷针的高度应该超过建筑物周围的其他物体，以确保雷电被吸引到避雷针上。
1.3 确定避雷针的数量：根据建筑物的大小和形状确定需要安装的避雷针数量，以确保全面覆盖。
二、选材方案2.1 选用耐腐蚀材料：避雷针应该选用耐腐蚀材料，以确保长期使用不受影响。
2.2 选用导电性能好的材料：避雷针的主要作用是引导雷电，因此应选用导电性能好的材料。
2.3 选用耐高温材料：避雷针在雷击时会受到高温影响，因此应选用耐高温材料，以确保安全使用。
三、安装方案3.1 确保避雷针与建筑物接地系统连接：避雷针必须与建筑物的接地系统连接，以确保雷电被安全引导到地面。
3.2 确保避雷针安装牢固：避雷针的安装必须牢固可靠，以确保在恶劣天气条件下不会受到破坏。
3.3 确保避雷针与其他构件连接紧密：避雷针与建筑物的其他构件连接必须紧密，以确保整体结构的稳固性。
四、维护方案4.1 定期检查避雷针的状态：定期检查避雷针的状态，包括表面是否有损坏、连接是否松动等。
4.2 定期清洁避雷针表面：定期清洁避雷针表面，以确保导电性能不受影响。
4.3 定期维护避雷针的周围环境：定期维护避雷针周围的环境，确保没有影响避雷针正常工作的因素存在。
五、检测方案5.1 定期进行避雷针的雷电击穿测试：定期进行避雷针的雷电击穿测试，以确保避雷针的导电性能符合要求。
5.2 定期进行避雷针的接地测试：定期进行避雷针的接地测试，以确保避雷针与接地系统连接良好。
5.3 定期进行避雷针的整体性能测试：定期进行避雷针的整体性能测试，以确保避雷针在雷电袭击时能够正常工作。
避雷针施工方案
避雷针施工方案一、背景介绍近年来，由于气候变化和城市化进程的加快，雷击事故频发，给人们的生命财产安全带来了严重威胁。
为了保障建筑物及其周边区域的安全，避雷针施工成为一项重要的任务。
本文将详细介绍避雷针施工方案的标准格式，以确保施工过程的安全和有效性。
二、施工方案概述避雷针施工方案旨在在建筑物顶部安装避雷针系统，以提供对建筑物的保护。
该方案包括以下几个主要步骤：1. 避雷针系统设计：根据建筑物的高度、形状和材料等因素，确定避雷针系统的类型和布置方式。
2. 施工准备：包括准备所需材料和工具、组织施工人员、制定施工计划等。
3. 安装避雷针：根据设计方案，在建筑物顶部适当位置进行避雷针的安装。
4. 连接接地系统：将避雷针与建筑物的接地系统连接，以确保雷电击中避雷针后能迅速将电流引入地下。
5. 施工验收：对施工过程进行检查和测试，确保避雷针系统的安全性和有效性。
三、施工方案详细步骤1. 避雷针系统设计根据建筑物的高度和形状，选择合适的避雷针系统类型，如尖顶避雷针、球形避雷针等。
同时考虑建筑物的材料，确保避雷针与建筑物之间的接触良好。
设计方案还应包括避雷针的布置方式、数量和间距等要求。
2. 施工准备准备所需材料和工具，如避雷针、接地线、连接器等。
组织施工人员，确保他们具备相关的技术和安全知识。
制定施工计划，明确施工的时间、地点和顺序。
3. 安装避雷针根据设计方案，在建筑物顶部选择合适的位置进行避雷针的安装。
确保避雷针与建筑物之间的间距符合设计要求。
安装过程中，要保证避雷针的稳固性和垂直度。
4. 连接接地系统将避雷针与建筑物的接地系统连接起来，以确保雷电击中避雷针后能迅速将电流引入地下。
接地系统应符合相关标准，包括接地电阻的要求。
5. 施工验收对施工过程进行检查和测试，确保避雷针系统的安全性和有效性。
检查避雷针的安装质量、接地系统的连接情况等。
进行必要的电阻测试，确保接地系统的质量达到要求。
四、施工安全措施1. 施工人员必须具备相关的技术和安全知识，遵守施工规范和操作规程。
避雷针保护范围,避雷针的种类与安装方法
避雷针保护范围| 避雷针的种类与安装方法避雷针简介：避雷针，又名防雷针、接闪杆，是用来保护建筑物、高大树木等避免雷击的装置。
在被保护物顶端安装一根接闪器，用符合规格导线与埋在地下的泄流地网连接起来。
避雷针规格必须符合国家标准，每一个防雷类别需要的避雷针高度规格都不一样。
避雷针保护范围：1根避雷针的保护范围：当避雷针的高度h≤hr时，距地面hr处作一条平行于地面的平行线，以避雷针的针尖为圆心，hr为半径画弧，交水平线于A、B两点，又分别以A、B两点为圆心，hr为半径，从针尖向地面画弧。
如下图所示，则下图中曲线就是避雷针保护范围的边界，保护范围是一个对称的锥体。
Hr的取值：一类防雷建筑物为30米；二类防雷建筑物为45米；三类防雷建筑物为60米。
避雷针的种类：1.直击雷避雷针适用于石化仓库、广播电视、加油站、建筑大楼、信标台，通信基站、气象台、军事基地、雷达机房、银行大楼。
2.特殊避雷针适用于较高的建筑大楼微波通讯站、雷达基站、信标台，通信基站、军事基地、雷达机房、银行大楼、天文气象台等重要场所。
3.预放电避雷针当避雷针截受雷击时，由接闪体接闪，通过雷电波形处理装置，利用外壳与中心接地杆之间有3mm间隙，构成耦合电容，同时外壳通过一个电感线圈接地（中心接地杆）当下行先导接近接闪器时，由于频率极高，电感呈开路状态，电容对高频呈现短路特性，因此耦合电容作用下，接闪器表面电场强度迅速增加，直至触发雪崩过程，从而能在顷刻间将雷电流泄放入地，以至有效的达到防雷害保安全的目的。
避雷针安装方法：1、安装避雷针，首先需要做好基础的结构，要安装接地极，就要用角钢或者专用的钢材做引下线，与接地极相连接，同时还要预留连接点，才能够安装避雷针，一般用的是圆钢，而且直径要超过8毫米，或者用扁钢制作而成，横截面积不能够低于48平方毫米。
2、然后再布置引下线，作为连接避雷针的导线，要高出屋面，然后在地面以上达到2米，最起码要准备两个。
避雷针、引下线、接地体的安装
避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
避雷针施工方案

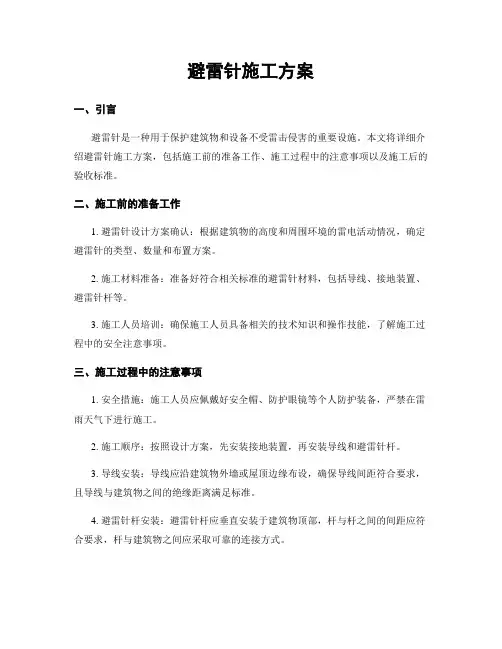

避雷针施工方案一、引言避雷针是一种用于保护建筑物和设备不受雷击侵害的重要设施。
本文将详细介绍避雷针施工方案，包括施工前的准备工作、施工过程中的注意事项以及施工后的验收标准。
二、施工前的准备工作1. 避雷针设计方案确认：根据建筑物的高度和周围环境的雷电活动情况，确定避雷针的类型、数量和布置方案。
2. 施工材料准备：准备好符合相关标准的避雷针材料，包括导线、接地装置、避雷针杆等。
3. 施工人员培训：确保施工人员具备相关的技术知识和操作技能，了解施工过程中的安全注意事项。
三、施工过程中的注意事项1. 安全措施：施工人员应佩戴好安全帽、防护眼镜等个人防护装备，严禁在雷雨天气下进行施工。
2. 施工顺序：按照设计方案，先安装接地装置，再安装导线和避雷针杆。
3. 导线安装：导线应沿建筑物外墙或屋顶边缘布设，确保导线间距符合要求，且导线与建筑物之间的绝缘距离满足标准。
4. 避雷针杆安装：避雷针杆应垂直安装于建筑物顶部，杆与杆之间的间距应符合要求，杆与建筑物之间应采取可靠的连接方式。
5. 接地装置安装：接地装置应埋设于地下深度符合标准要求的位置，安装时应确保接地装置与导线的连接牢固可靠。
四、施工后的验收标准1. 外观检查：避雷针施工完成后，应进行外观检查，确保避雷针杆、导线和接地装置的安装位置、连接方式和外观质量符合要求。
2. 电阻测试：对接地装置进行电阻测试，确保其电阻值符合标准要求。
3. 避雷针系统的连通性测试：通过测试仪器对避雷针系统进行连通性测试，确保系统内各部件的连接良好，电流能够顺利通过。
4. 避雷针系统的防雷性能测试：通过模拟雷电击中建筑物的情况，测试避雷针系统的防雷性能，确保系统能够有效地将雷电引入地下，保护建筑物和设备的安全。
五、总结避雷针施工方案是保障建筑物和设备免受雷击侵害的重要环节。
通过合理的施工前准备工作、严格遵守施工过程中的注意事项以及施工后的验收标准，可以确保避雷针系统的安全可靠性。
安防设备防雷措施
防雷措施1、直击雷的防护)内的室外前端设备可不另外设置避1）安装在建筑物直击雷防护区(LPZ 0B)内，雷装置，如图2-37中间小型建筑物W2所示，它在高层建筑W1的(LPZ 0B可不用安装接闪装置；图2-37右边小型建筑物W3在高层建筑W1的直击雷防护)外，如果此小型建筑物本身没有安装避雷设施，那么在此建筑物上安区(LPZ 0B装前端设备应单独设置避雷装置。
高 2-37 高高高高高高高高高高高高高高高高高高高高高LPZ0 B 高高高）的前端设备，其安装杆上应设置2）必须安装在直击雷非防护区（LPZ 0A避雷针，如图2-38A前端设备安装杆安装避雷针示意图(一)、图2-38B前端设备安装杆安装避雷针示意图(二)所示。
高2-38A 高高高高高高高高高高高高高高高高(高)高2-38B 高高高高高高高高高高高高高高高高(高)图2-38A所示为安装球型摄像机时其保护的最高点是支臂的前端；图2-38B所示枪型安装的云台在设计时应考虑防护罩在运动时的最高点。
3）根据国家标准《建筑物防雷设计规范》GB50057的要求,采用滚球确定接闪器的保护范围，设置避雷保护装置。
引下线可独立设置，也可直接利用安装摄像机的金属杆体本身作为引下线。
为防止雷电感应，沿杆引上摄像机的电源线和信号线应穿金属管屏蔽，摄像机杆应设置良好的接地体，根据国家标准GB50348《安全防范工程技术规范》要求，接地电阻应小于<10Ω。
光缆加强筋金属和防潮层、电缆的外屏蔽层、金属管线等在进入建筑物之前做等电位接地。
2、感应雷的防护雷电感应——闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。
雷电感应可能在架空金属线路或金属管道上产生高压冲击波，沿线路或管道的两个方向迅速传播，侵入监控中心室内或前端设备。
雷电波侵入时会直接对安防设备、计算机网络、通信设备、电源等造成很大的危害。
为防止雷电波沿线路侵入系统设备，进、出监控中心的电源线路、信号线路不宜采用架空线路。
