SKF圆锥滚子轴承全参数
实用标准文档
文案大全 SKF轴承型号 主要数据尺寸 基本负荷
额定值 疲劳负
荷限值 额定速度
体积 动态 静态 参照
速度 限制
速度 d D T C C0 Pu
mm kN kN r/min kg
A4059/A4138 14.989 34.988 10.998 13.4 13.2 1.29 16000 24000 0.051
30302J2 15 42 14.25 22.4 20 2.08 13000 18000 0.095
03062/03162/Q 15.875 41.275 14.288 22 21.2 2.16 14000 20000 0.090
11590/11520/Q 15.875 42.862 14.288 17.6 17.6 1.83 12000 17000 0.10
30203J2 17 40 13.25 19 18.6 1.83 13000 18000 0.075
30303J2 17 47 15.25 28.1 25 2.75 12000 16000 0.13
32303J2/Q 17 47 20.25 34.7 33.5 3.65 11000 16000 0.17
LM11749/710/Q 17.462 39.878 13.843 21.2 20.8 2.12 13000 20000 0.081
LM11749/710/QVC027 17.462 39.878 13.843 21.2 20.8 2.12 13000 20000 0.081
LM11949/910/Q 19.05 45.237 15.494 27.5 27.5 2.9 12000 18000 0.12
09067/09195/Q 19.05 49.225 18.034 39.1 40 4.3 11000 17000 0.17
09074/09195/QVQ494 19.05 49.225 19.845 39.1 40 4.3 11000 17000 0.18
32004X/Q 20 42 15 24.2 27 2.7 12000 16000 0.097
30204J2/Q 20 47 15.25 27.5 28 3 11000 15000 0.12
30304J2/Q 20 52 16.25 34.1 32.5 3.6 11000 14000 0.17
32304J2/Q 20 52 22.25 44 45.5 5 10000 14000 0.23
LM12748/710 21.43 45.237 15.494 27.5 31 3.2 11000 17000 0.12
M12649/610/Q 21.43 50.005 17.526 36.9 38 4.15 11000 16000 0.17
LM12749/710/Q 21.986 45.237 15.494 27.5 31 3.2 11000 17000 0.12
LM12749/711/Q 21.986 45.974 15.494 27.5 31 3.2 11000 17000 0.12
320/22X 22 44 15 25.1 29 2.85 11000 15000 0.10
1380/1328/Q 22.225 52.388 19.368 41.8 44 4.8 10000 15000 0.20
32005X/Q 25 47 15 27 32.5 3.25 11000 14000 0.11
30205J2/Q 25 52 16.25 30.8 33.5 3.45 10000 13000 0.15
32205BJ2/Q 25 52 19.25 35.8 44 4.65 9500 13000 0.19
33205/Q 25 52 22 47.3 56 6 10000 13000 0.23
30305J2 25 62 18.25 44.6 43 4.75 9000 12000 0.26
31305J2 25 62 18.25 38 40 4.4 7500 11000 0.26
32305J2 25 62 25.25 60.5 63 7.1 8000 12000 0.36
L44643/610/Q 25.4 50.292 14.224 26 30 3 10000 15000 0.13
07100S/07210X/Q 25.4 50.8 15.011 28.1 30.5 3.15 10000 15000 0.13
15578/15520 25.4 57.15 17.462 40.2 45.5 4.9 9000 13000 0.23
M84548/2/510/2/QVQ506 25.4 57.15 19.431 39.6 45 5 9000 13000 0.23
15101/15245 25.4 62 19.05 48.4 57 6.2 9500 14000 0.31
15103S/15243/Q 26.162 61.912 19.05 48.4 57 6.2 8000 12000 0.29
15103S/15245/Q 26.162 62 19.05 48.4 57 6.2 8000 12000 0.29
L44649/610/Q 26.988 50.292 14.224 26 30 3 10000 15000 0.11
1982F/1924A/QVQ519 27.5 57.15 19.845 45.7 51 5.6 9000 13000 0.22 实用标准文档
文案大全 320/28X/Q 28 52 16 31.9 38 4 10000 13000 0.15
302/28J2 28 58 17.25 38 41.5 4.4 9000 12000 0.25
322/28BJ2/Q 28 58 20.25 41.8 50 5.5 8500 12000 0.25
1985/1922/Q 28.575 57.15 19.845 45.7 51 5.6 9000 13000 0.22
1988/1922/Q 28.575 57.15 19.845 45.7 51 5.6 9000 13000 0.22
M86647/610/QCL7C 28.575 64.292 21.433 49.5 61 6.8 8000 11000 0.35
02872/02820/Q 28.575 73.025 22.225 99 140 15 7000 10000 1.05
L45449/410/Q 29 50.292 14.224 26 32.5 3.35 10000 14000 0.11
32006X/Q 30 55 17 35.8 44 4.55 9000 12000 0.17
30206J2/Q 30 62 17.25 40.2 44 4.8 8500 11000 0.23
32206BJ2/QCL7CVA606 30 62 21.25 49.5 58.5 6.55 8000 11000 0.30
32206J2/Q 30 62 21.25 50.1 57 6.3 8500 11000 0.28
33206/Q 30 62 25 64.4 76.5 8.5 7500 11000 0.37
30306J2/Q 30 72 20.75 56.1 56 6.4 7500 10000 0.39
31306J2/Q 30 72 20.75 47.3 50 5.7 6700 9500 0.39
32306J2/Q 30 72 28.75 76.5 85 9.65 7000 10000 0.55
M86649/2/610/2/QVQ506 30.162 64.292 21.433 49.5 61 6.8 8000 11000 0.33
M88043/010/2/QCL7C 30.162 68.262 22.225 55 69.5 7.8 7500 11000 0.41
LM67048/010/Q 31.75 59.131 15.875 34.7 41.5 4.4 8500 12000 0.18
15123/15243/Q 31.75 61.912 18.161 48.4 57 6.2 8000 12000 0.24
15123/15245/Q 31.75 62 19.05 48.4 57 6.2 8000 12000 0.24
HM88542/2/510/2/QCL7C 31.75 73.025 29.37 70.4 95 10.4 6700 10000 0.62
HM88542/510/Q 31.75 73.025 29.37 70.4 95 10.4 6700 10000 0.62
JL26749F/710 32 53 14.5 27 35.5 3.65 9000 12000 0.11
320/32X/Q 32 58 17 36.9 46.5 4.8 8500 11000 0.19
M88048/2/010/2/QCL7C 33.338 68.262 22.225 55 69.5 7.8 7500 11000 0.38
14131/14276/Q 33.338 69.012 19.845 53.9 67 7.35 7500 11000 0.35
LM48548A/510/Q 34.925 65.088 18.034 47.3 57 6.3 7500 11000 0.25
LM48548/510/Q 34.925 65.088 18.034 47.3 57 6.3 7500 11000 0.25
14137A/14276/Q 34.925 69.012 19.845 53.9 67 7.35 7500 11000 0.34
HM88649/2/610/2/QCL7C 34.925 72.233 25.4 67.1 90 10 6700 10000 0.50
25877/2/25821/2/Q 34.925 73.025 23.812 72.1 88 9.8 7000 10000 0.47
23690/23620/QCL7C 34.925 73.025 26.988 76.5 93 10.4 7000 10000 0.52
31594/31520/Q 34.925 76.2 29.37 85.8 106 12 6700 10000 0.63
HM89446/2/410/2/QCL7C 34.925 76.2 29.37 78.1 106 11.8 6300 9500 0.66
L68149/110/Q 34.988 59.131 15.875 33 44 4.55 8000 12000 0.17
L68149/111/Q 34.988 59.974 15.875 33 44 4.55 8000 12000 0.17
32007J2/Q 35 62 18 37.4 49 5.2 8000 11000 0.22
32007X/Q 35 62 18 42.9 54 5.85 8500 11000 0.22
30207J2/Q 35 72 18.25 51.2 56 6.1 7000 9500 0.32
圆锥滚子轴承设计计算
圆锥滚子轴承设计计算
圆锥滚子轴承是一种常见的高速旋转组件，在机械制造和工业生产中广泛应用。为了确保其运转的平稳和高效，需要进行精确的设计计算。下面就围绕“圆锥滚子轴承设计计算”来一步步阐述。
第一步，选择合适的轴承型号。圆锥滚子轴承的主要参数包括内径、外径、宽度和基本额定动载荷等。需要根据具体的应用场景和工作条件，确定所需要的轴承型号。同时，还需要对轴承的额定转速、极限转速和运动状态进行分析和评估。
第二步，计算轴承的额定动载荷。轴承的额定动载荷是指能够保证轴承正常工作和寿命的最大载荷。其计算方法为：Fr≤Fa/Y，其中Fr是轴向负载，Fa是径向负载，Y为轴承动载荷系数。根据实际情况，可以调整轴向负载和径向负载的比例，以确保轴承能够满足实际工作中的负载要求。
第三步，计算轴承的额定寿命。轴承的额定寿命是指在额定载荷和额定转速下，轴承能够满足一定寿命要求的时间。其计算方法为：Lmh=（C/P)^p，其中Lmh是额定寿命，C是基本额定动载荷，P是实际载荷系数，p是指数。根据实际情况，可以调整载荷系数和指数，以确定轴承的额定寿命。
第四步，选择适当的润滑方式。圆锥滚子轴承需要在高速运转时，保证摩擦力和磨损量的最小化。因此，需要选择适当的润滑方式，包括油润滑和脂润滑等。同时，还需要注意润滑剂的种类和用量，以确保轴承的正常工作和寿命。
第五步，进行结构设计和生产制造。根据前面的计算结果和实际需求，设计出完整的圆锥滚子轴承结构，并进行生产制造。在制造过程中，需要精确控制各项参数和尺寸，并进行质量检测和验收。
综上所述，圆锥滚子轴承设计计算是一个复杂和细致的过程，需要系统地分析和计算各项参数和条件。只有深入理解轴承的工作原理和应用要求，才能够设计出质量可靠、性能稳定的圆锥滚子轴承。
SKF轴承型号后缀含义说明(D~Z部分)
SKF轴承型号后缀含义说明
（D - Z部分）
SKF轴承型号多达上万种，因此每个轴承型号都有着特别的区分方法和应用
材料，以及相应的尺寸和游隙，保持架等等，故此就有了SKF轴承后缀的出现，
它同样是SKF轴承型号的重要组成部分， 我们可以通过SKF轴承型号的后缀
部分就可以轻松辨别轴承的各项指标。
D
1. 偏差或修改的内部设计，外形尺寸相同；原则上，字母的含义同特定轴承系
列联系在一起。
例如：
3310 D 带双组件内圈的双列角接触球轴承
K 40×45×17 D 分离式滚针和保持架组件（径向）
2. 符合ABMA标准（通常为英制）的双列圆锥滚子轴承带两个滚子和保持架组
件的内圈（双圆锥）或带两个滚道的外圈（双冲压外圈）
DB 两个单列深沟球轴承（1），单列角接触球轴承（2）或单列圆锥滚子轴承，
为背对背配对的安装配合；DB后面的字母，表示安装前轴承对的轴向内游隙或
预负荷程度；对于配对的圆锥滚子轴承，内圈和/或外圈之间的隔圈的设计和配
置，以放在DB之间的两位数和后面的字母表示。
A 轻预负荷（2）
B 大于A（2）的预负荷
C 大于B（2）的预负荷
CA 轴向游隙小于普通组（1,2）
CB 标准轴向游隙（1,2）
CC 轴向游隙大于普通组（1,2）
C 特殊轴向游隙, μm
GA 轻预负荷 (1)
GB 中预负荷（1）
G 特殊预负荷, daN
DF 两个单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承为面对面配对
的安装配合；DF后面的字母在DB 一节说明。
DG 用于通用配合的两个单列角接触球轴承，即配对用于背对背，面对面或前后
配对的安装；轴向内游隙和预负荷的补充型号在DB 一节说明。 DH 带两个轴承箱垫圈的单向推力轴承
DR 两个单列深沟球轴承或圆柱滚子轴承配对，均匀分布径向负荷
DS 1. 带两个轴垫圈的单向推力轴承
2. 分离式径向滚针和保持架组件
DT 两个单列深沟球轴承,单列角接触球轴承或单列圆锥滚子轴承为前后配对的
配对单列圆锥滚子轴承轴向内部游隙
配对单列圆锥滚子轴承轴向内部游隙
[日期：2009-01-12] 来源：SKF 作者：SKF轴承顾问 [字体：大 中 小]

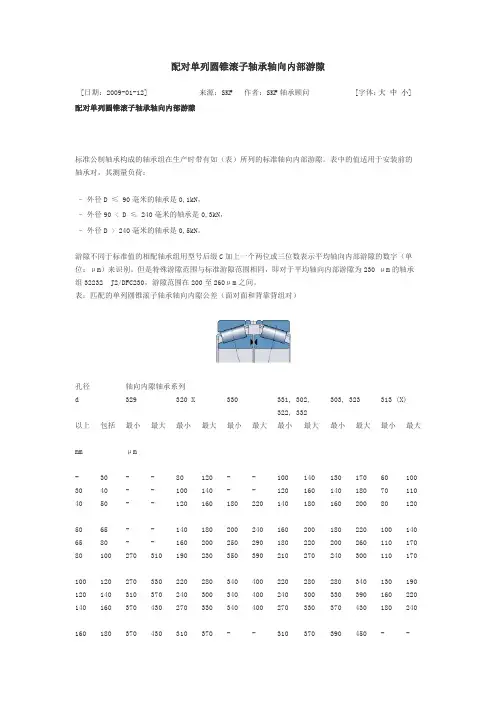

配对单列圆锥滚子轴承轴向内部游隙
标准公制轴承构成的轴承组在生产时带有如（表）所列的标准轴向内部游隙。表中的值适用于安装前的轴承对，其测量负荷：
– 外径D ≤ 90毫米的轴承是0,1kN，
– 外径90 < D ≤ 240毫米的轴承是0,3kN，
– 外径D > 240毫米的轴承是0,5kN。
游隙不同于标准值的相配轴承组用型号后缀C加上一个两位或三位数表示平均轴向内部游隙的数字（单位：μm）来识别。但是特殊游隙范围与标准游隙范围相同，即对于平均轴向内部游隙为230 μm的轴承组32232 J2/DFC230，游隙范围在200至260μm之间。
表：匹配的单列圆锥滚子轴承轴向内隙公差（面对面和背靠背组对）
孔径 轴向内隙轴承系列
d 329 320 X 330 331, 302, 303, 323 313 (X)
322, 332
以上 包括 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大 最小 最大
mm μm
- 30 - - 80 120 - - 100 140 130 170 60 100
30 40 - - 100 140 - - 120 160 140 180 70 110
40 50 - - 120 160 180 220 140 180 160 200 80 120
50 65 - - 140 180 200 240 160 200 180 220 100 140
65 80 - - 160 200 250 290 180 220 200 260 110 170
80 100 270 310 190 230 350 390 210 270 240 300 110 170
100 120 270 330 220 280 340 400 220 280 280 340 130 190
skf 轴承手册
skf 轴承手册
SKF是全球领先的轴承生产商和供应商，其产品广泛应用于各行各业。SKF轴承手册是为了帮助用户了解和正确使用SKF轴承而编写的一本重要参考资料。本篇文章将介绍SKF轴承手册的主要内容和作用。
首先，SKF轴承手册提供了详细的轴承知识和技术资料，包括轴承的分类、结构、工作原理、选型与安装等。其中，轴承的分类包括：深沟球轴承、角接触球轴承、圆柱滚子轴承、圆锥滚子轴承、调心球轴承、调心滚子轴承等。通过学习这些内容，用户可以更好地了解不同类型轴承的特点和适用领域，从而为实际应用提供有针对性的选择。
其次，SKF轴承手册提供了详细的产品目录和规格参数，方便用户查询和选择合适的轴承型号。无论是在设计新产品还是更换现有设备的轴承时，用户都可以根据手册中提供的参数和技术指标，选择最佳的轴承解决方案。
此外，SKF轴承手册还介绍了轴承的使用、维护和保养。用户可通过手册获知轴承在使用过程中需要注意的事项，以及如何正确进行维护和保养，以延长轴承的使用寿命。例如如何正确润滑轴承、如何检测轴承的运行状态等。同时，手册中还提供了常见故障和故障处理方法，帮助用户在轴承发生故障时能够及时解决问题。
最后，SKF轴承手册还包含了一些实际应用案例和示例。这些案例展示了不同行业和领域中轴承的具体应用情况，以及解决实际问题的方法和经验。通过这些案例，用户可以了解到更多轴承在不同场景下的实际应用，从而得到更多的启发和借鉴。
总之，SKF轴承手册是一本全面而实用的参考资料，为用户提供了轴承的基础知识、产品选择和使用技巧等方面的重要信息。通过学习和熟悉手册中的内容，用户能够更好地了解和使用SKF轴承，提高设备的性能和可靠性，降低维修和更换轴承的成本。
SKF轴承编号及含义
SKF轴承编号和参数符号含义
d孔径，即是内径
dmp1、平均孔径；统一平面最大单侧孔径和最小单侧孔径之算术平均值。
2、锥型内控的小端平均直径；最大和最小单侧直径之算术平均值。
d1mp锥型内控理论大端的平均直径最大和最小单测孔径之算术平均值。
ds 单侧孔径。
D外径
Dmp平均外径，同一平面内最大单侧外径的算术平均值。
Ds单侧外径
前缀：
GS圆柱滚子推力轴承座圈
例如：GS81107--圆柱滚子推力轴承81107的座圈
K圆柱滚子推力轴承的滚子和保持架组合件
K-符合AFBMA标准系列英制英制圆锥滚子轴承带棍子和报纸架组合件的内圈（内锥体）或外圈（锥环）。
例如：K-09067---系列为0900的圆锥滚子内锥体
L分离型轴承的单一内圈或外圈
例如：LNU207---圆柱滚子轴承NU207的内圈L30207--圆锥滚子轴承30207的外圈。
R 除去单一内圈或外圈的分离型轴承
例如：RNU207----圆柱滚子轴承NU207带滚子和保持架组合件的外圈R30207---圆锥滚子轴承带滚子和保持架组合件的内圈。
WS 圆柱滚子推力轴承的轴圈
后缀：
内部设计：
A轴承内部设计经过修改
B例如7205BE--
C接触角为40度
D并带加强型球及保持架自合件的单列角接触球轴承-NU205EC
E 单列角接触球轴承-NU205EC
---带加强型滚子和保持架组合件，轴向承载能力提高的单列圆柱滚子轴承
外部设计：
CA可任意（同向串列，面对面或背靠背）
CB配对安装的单列角接触球轴承
CC背靠背或者面对面排列时，轴向安装前内部间隙与正常值之比较：小（CA），正常（CB），较大（CC）
-2F轴承两侧带甩凸台（Y-轴承）
-2FF轴承两侧带组合甩凸台（Y-轴承）
G可任意（同向串联，背靠背，面对面）配对安装的单列角接触球轴承。面对面或背靠背排列时，轴承内有一定得安装前轴向间隙
SKF轴承型号说明
SKF轴承型号说明
SKF轴承型号说明
前缀：
GS——圆柱滚子推力轴承的座圈
K——圆柱滚子-保持架推力组件
K-——ABMA标准系列的英制圆锥滚子轴承内圈连滚子-保持架组件（CONE）或外圈（CUP）
L——分离型轴承的内圈或外圈
R——分离型轴承的内圈或外圈连滚子-保持架组件
W——不锈钢深沟球轴承
WS——圆柱滚子推力轴承的轴圈
ZE——用于电控法安装的轴承
后缀：
A——经过改进或稍作改变的内部设计。外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。例如：4210A-不带装球缺口的双列深沟球轴承；3220A-接触角为 30°的双列角接触球轴承
AC——接触角为25°的单列角接触球轴承
ADA——外圈上的止动槽经过改进，剖分的内圈由一个固定环固定
B——经过改进或稍作改变的内部设计。外形尺
的圆柱滚子轴承
以上的字母 H、M、L和P，同时适用于以下的游隙组别合成对应的意义：C2、C3、C4和C5，如C2H
CV——改进内部设计，满装圆柱滚子轴承
CS——轴承一侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈
CS2——轴承一侧带具钢骨架的氟橡胶（FPM）接触式密封圈
CS5——轴承一侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈
2CS——轴承两侧带具钢骨架的丁腈橡胶（NBR）接触式密封圈
2CS2——轴承两侧带具钢骨架的氟橡胶（FPM）接触式密封圈
2CS5——轴承两侧带具钢骨架的氢化丁腈橡胶（HNBR）接触式密封圈
C1——径向游隙小于C2
C2——径向游隙小于普通组（CN）
C3——径向游隙大于普通组（CN）
C4——径向游隙大于C3
C5——径向游隙大于C4
C02——缩窄的内圈旋转精度公差
C04——缩窄的外圈旋转精度公差
C08——C02+C04
C083——C02+C04+C3
C10——缩窄的内径和外径公差
D——经过改进或稍作改变的内部设计。外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。例如：3310D-剖分内圈的双列接触球轴承
SKF轴承型号说明 2
SKF轴承型号说明
前缀：
GS——圆柱滚子推力轴承的座圈
K——圆柱滚子-保持架推力组件
K-——ABMA标准系列的英制圆锥滚子轴承内圈连滚子-保持架组件（CONE）或外圈（CUP）
L——分离型轴承的内圈或外圈
R——分离型轴承的内圈或外圈连滚子-保持架组件
W——不锈钢深沟球轴承
WS——圆柱滚子推力轴承的轴圈
ZE——用于电控法安装的轴承
后缀：
A——经过改进或稍作改变的内部设计。外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。例如：4210A-不带装球缺口的双列深沟球轴承；3220A-接触角为 30°的双列角接触球轴承
AC——接触角为25°的单列角接触球轴承
ADA——外圈上的止动槽经过改进，剖分的内圈由一个固定环固定
B——经过改进或稍作改变的内部设计。外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。例如：7224B-接触角为40°的单列角接触球轴承；32210B-接触角较大的圆锥滚子轴承
Bxx(x)——B与一个两位或三位数组合，用来表示一些没有合适后缀的变型。如B20-缩窄的宽度公差
C——经过改进或稍作改变的内部设计。外形尺寸相同，通常对不同类型或系列的轴承有不同的意义。例如：21306C-球面滚子轴承，带两个窗式冲压钢保持架、内圈无挡边和带一个由内圈引导的导圈
CA——1.C型球面滚子轴承，带叉型机加工黄铜保持架、内圈两侧有挡边和带一个由内圈引导的导圈 2.通用配组轴承，在背对背或面对面配置时，轴向游隙小于普通组（CB）
CAC——CA型球面滚子轴承，滚子的引导经过改进
CB——1. 通用配组轴承，在背对背或面对面配置时，轴向游隙为普通组 2.双列角接触球轴承，特定的轴向游隙
CC——1. C型球面滚子轴承，滚子的引导经过改进 2. 通用配组轴承，在背对背或面对面配置时，轴向游隙大于普通组（CB）
CLN——圆缀滚子轴承，缩窄套圈宽度和总宽度的公差带，符合ISO公差等级 6X
SKF轴承后缀含义说明
1 瑞典SKF轴承后缀及详细说明：
（1） 内部设计
A--接触角为30° .AC——接触角为25度。 B——接触角为40度。 CC——接触角为12度。
CD——接触角为15度。
BE——接触角为40度的BE型轴承，钢球加大，以玻璃纤维增强尼龙保持架。 双列角接触球轴承
A——外径小于等于90毫米轴承的标准设计，没有装球缺口，采用玻璃纤维增强尼龙保持架。
E——轴承一侧有装球口，可装较多钢球，因此具有较高的径向及轴向承载能力。 调心滚子轴承
CAC，ECAC，CA，ECA——这些设计用于大尺寸的轴承，滚子呈对称型。 CC，C，EC——这类轴承滚子呈对称型，内圈无挡边。
E——是SKF公司采用最新标准设计。E型轴承外圈带有油槽及三个油孔，则后置代号中须加W，以示区别。
圆柱滚子轴承
B——轴承采用表面经处理的滚子（满装滚子轴承）。
B4——轴承套圈表面及滚子表面均经处理（满装滚子轴承）。
EC——轴承内部几何形状经改进，有较高的承载能力，挡边和滚子端面具有良好的接触和润滑条件，能承受较高的轴向载荷。
（2） 外部设计
CA，CB，CC——通用配对型单列角接触球轴承，可任意（串联，面对面或背靠背）配对安装。背靠背或面对面排列时，轴向安装前内部间隙与正常值比：小（CA），正常（CB），较大（CC）。
-2F——外球面球轴承两侧带甩尘挡圈。
-2FF——外球面球轴承两侧带组合甩尘挡圈。
G——通用配对单列角接触球轴承。面对面或背靠背排列时，轴承内有一定的安装前预载荷。 GA——面对面，背靠背排列时，轴承内有较轻的预载荷。 GB——面对面，背靠背排
2 列时，轴承内有中等预载荷。 GC——面对面，背靠背排列时，轴承内有较重的预载荷。 K——圆锥孔，锥度1：12。
K30——圆锥孔，锥度1：30。
-LS——轴承一面具有接触式密封，内圈无密封凹槽。 -2LS——轴承两面具有LS密封。 N——轴承外圈上有止动槽。
SKF轴承型号详解
SKF轴承型号说明
类型前缀后缀型号——轴承类型的确定
0 0 □双列角接触球轴承
1 1 □自动调心球轴承
2 2 □球面滚子轴承，球面滚子推力轴承
3 3 □圆锥滚子轴承
4 4 □双列深沟球轴承
5 5 □推力球轴承
6 6 □深沟球轴承
7 7 □角接触球轴承
8 8 □圆柱滚子推力轴承
B BK 封口冲压外圈滚针轴承
C C CARB®
H HK 开口冲压外圈滚针轴承
K K 滚针与保持架推力组件
N N 圆柱滚子轴承
N 第二个字母，有时候第三个字母，用来确定法兰结构，例如： NJ, NU, NUP; 双列或多列圆柱滚子轴承的型号总是以NN开头。
N NA 外形尺寸符合ISO 15的滚针轴承
N NK 滚针轴承
Q QJ 四点接触球轴承
T T□ 圆锥滚子轴承，公制尺寸符合ISO 355-1977
T □□尺寸符合ABMA系列的英制圆锥滚子轴承按照符合ANSI-ABMA标准19的不同系统来表示型号（参阅前缀K-之下）
基本型号——特种轴承
特种轴承的基本型号通常是轴承图纸的编号。这些图纸编号通常是六位或七位数的数字，一般没有轴承类型、大小或设计的任何标示。
在原设计基础上改进的轴承经常带有后缀A到E或这些字母的组合，例如AB，加在原来的图纸编号之后。这些后缀的意义是针对实际轴承
的，因此必须参阅实际图纸。
近来，图纸编号带有Bxxx前缀，其中B代表轴承，其余三位确定轴承类型。在某些情况下，省略第四个字母。最近又推出了四位数之前加一
个前缀来确定轴承类型，用连字号分开，例如BB1-3001，而不是六位数或七位数的图纸编号。
补充型号—前缀
前缀是用来确定轴承的组成部分，通常其后跟有完整轴承的型号，或用来避免与其它轴承型号混淆。例如，它们按照ANSI/ABMA标准19所
说明的（主要）用于英制轴承的系统，用在圆锥滚子轴承型号之前。
A AR- 球或滚子与保持架组件
G GS 圆柱滚子推力轴承的轴承座圈
常用圆锥滚子轴承
word格式-可编辑-感谢下载支持
滚动轴承 圆锥滚子轴承 外形尺寸 GB/T 297-1994(代替GB 297-1984)
Rolling bearings –tapered roller bearings-Boundary dimensions
30000型
注：表中基本额定动载荷、基本额定静载荷、极限转速及定位台阶参数不是GB/T 297-1994的内容
内径
d
/mm 外径
D
/mm 宽度
T
/mm 内圈宽度
B
/mm 外圈宽度
C
/mm 圆角
r
/mm 接触角正切 内圈定位台阶
da
/mm 外圈定位台阶
Da
/mm 基本额定动载荷
Cr
/kN 基本额定静载荷
C0r
/kN 极限转速（脂）
nlim
/r•min-1 极限转速（油）
nlim
/r•min-1 轴承代号
15 35 11.8 11 10 0.6 0.23 20 30 — — — — 30203
15 42 14.3 13 11 1 0.19 21 36 22.8 21.5 9000 12000 30302
17 40 13.3 12 11 1 0.23 23 34 20.8 21.8 9000 12000 30203
17 40 17.3 16 14 1 0.21 23 34 — — — — 32203
17 47 15.3 14 12 1 0.19 23 41 28.2 27.2 8500 11000 30303
17 47 20.3 19 16 1 0.19 23 41 35.2 36.2 8500 11000 32303
20 37 12 12 9 0.3 0.21 22.4 34.6 13.2 17.5 9500 13000 32904
20 42 15 15 12 0.6 0.25 25 37 25 28.2 8500 11000 32004 word格式-可编辑-感谢下载支持
