汽车前照灯的工作原理
汽车前照灯..
• （1）充气灯泡 • 一般前照灯的灯泡是充气灯泡，如图4-11所示。充气 灯泡的玻璃泡内的空气被抽出、里面充满惰性混合气体。 充气灯泡的惰性气体可以在灯丝受热时膨胀，增大压力， 减少钨的蒸发，提高灯丝的温度和发光效率，节省电能， 延长灯泡的使用寿命。 • 虽然充气灯泡的玻璃内抽成真空充满了惰性气体，但 是灯丝中的钨仍然要蒸发，灯丝有损耗。而蒸发出来的钨 成绩在灯泡上，使灯泡发黑。近年来，国内外已使用了一 种新型的卤钨灯泡。
四、前照灯的类型
• 按照安装的车灯数目不同。前照灯口分为两支灯和四制 灯两种。两制前照灯均采用双丝灯 为远近双光束灯。四 灯制前照灯安装于外侧的一对使用双丝灯 为双光束灯。 双于内侧的一对为远近单束灯。 • 前照灯的分类方式较多，通常按照前照灯光学组件结构不 同 可分为可折式前照灯半封闭式前照灯，封闭式前照灯 投射性前照灯和高亮度弧光灯。
前照灯的结构
• 前照灯主要由光源（灯泡）、反射镜、配 光镜三部分组成。
• 一、灯泡：目前，汽车前照灯用的灯泡主要有充气灯泡. 卤钨灯泡和高压灯泡三种，额定电压有6v、12v、24v和 20kv（高压灯泡）四种。除20kv的高压灯泡以外，其他两 种灯泡的灯丝由功率较大的远光灯丝和功率较小的近光灯 丝组成，由钨丝制作成螺旋状，以缩小灯丝的尺寸，有利 于光束的聚合。
2、近光灯丝假装配光屛
• 上述防炫目措施只能减轻炫目，还不能彻底避免炫目。因 为近光灯丝射向反射镜下部的光线经反射后将倾斜向上照 射，仍会使对面交会车的驾驶员炫目。为此，现代轿车的 前照灯丝下方均装设配光屛（又称遮光罩护罩或光束转换 器），用于遮挡近光灯丝射向反光镜下半部的光线，消除 反射后向上照射的光束，提高防炫目效果，如图4-16所示。 现代轿车的前照灯灯泡，还在近光灯丝的前方装设一个遮 光罩，遮挡近光灯丝的直射光线，防止炫目。
远近光一体大灯原理
远近光一体大灯原理
远近光一体大灯原理是通过灯光的反射和折射原理实现的。
这种大灯通常由一个光源、一个透镜和一个光束转向器组成。
在远光模式下，光源发出的光线首先通过透镜。
透镜的设计能够将光线聚焦成一个远距离的光束，使其能够照亮前方较远的道路。
而在近光模式下，透镜通过调整其位置进行调节，使得光线散开成一个较为均匀的光斑，能够有效地照亮前方较近的道路。
这样做的好处是避免近距离照射对其他车辆产生眩光和干扰。
光束转向器是连接光源和透镜之间的一个组件。
它的作用是根据车辆的驾驶模式，将灯光进行合适的转向。
当驾驶者选择远光模式时，转向器将光线引导到透镜，实现远距离的照明效果。
而在选择近光模式时，转向器会调整透镜的位置，使光线散开，形成近距离的照明效果。
通过这种设计，远近光一体大灯能够方便驾驶者在不同的道路条件下切换灯光模式。
同时，这种灯光设计也能够减少对其他车辆产生干扰，提升行车安全性。

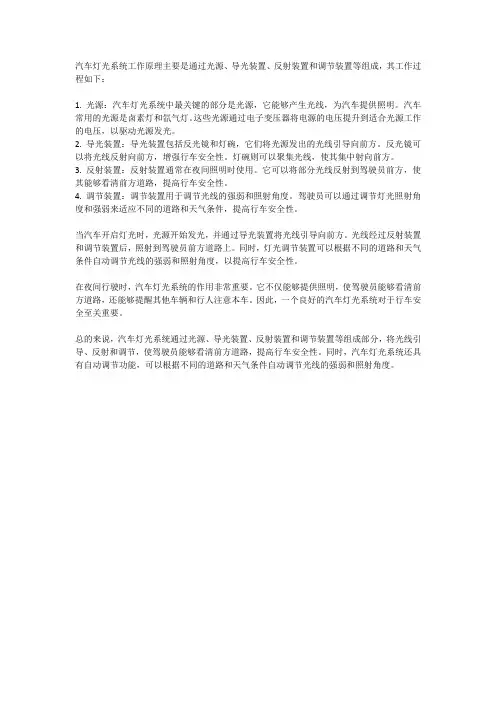

汽车灯光系统工作原理
汽车灯光系统工作原理主要是通过光源、导光装置、反射装置和调节装置等组成，其工作过程如下：
1. 光源：汽车灯光系统中最关键的部分是光源，它能够产生光线，为汽车提供照明。
汽车常用的光源是卤素灯和氙气灯。
这些光源通过电子变压器将电源的电压提升到适合光源工作的电压，以驱动光源发光。
2. 导光装置：导光装置包括反光镜和灯碗，它们将光源发出的光线引导向前方。
反光镜可以将光线反射向前方，增强行车安全性。
灯碗则可以聚集光线，使其集中射向前方。
3. 反射装置：反射装置通常在夜间照明时使用。
它可以将部分光线反射到驾驶员前方，使其能够看清前方道路，提高行车安全性。
4. 调节装置：调节装置用于调节光线的强弱和照射角度。
驾驶员可以通过调节灯光照射角度和强弱来适应不同的道路和天气条件，提高行车安全性。
当汽车开启灯光时，光源开始发光，并通过导光装置将光线引导向前方。
光线经过反射装置和调节装置后，照射到驾驶员前方道路上。
同时，灯光调节装置可以根据不同的道路和天气条件自动调节光线的强弱和照射角度，以提高行车安全性。
在夜间行驶时，汽车灯光系统的作用非常重要。
它不仅能够提供照明，使驾驶员能够看清前方道路，还能够提醒其他车辆和行人注意本车。
因此，一个良好的汽车灯光系统对于行车安全至关重要。
总的来说，汽车灯光系统通过光源、导光装置、反射装置和调节装置等组成部分，将光线引导、反射和调节，使驾驶员能够看清前方道路，提高行车安全性。
同时，汽车灯光系统还具有自动调节功能，可以根据不同的道路和天气条件自动调节光线的强弱和照射角度。
汽车照明系统工作原理
汽车照明系统工作原理在现代汽车中，照明系统起着至关重要的作用。
它不仅为驾驶者提供良好的视野，还能使其他道路使用者更容易察觉到汽车的存在和行驶方向。
本文将介绍汽车照明系统的工作原理，包括前照灯、示宽灯、刹车灯以及转向灯。
1. 前照灯前照灯是汽车照明系统中最重要的组成部分之一。
它由聚光灯、远光灯和近光灯组成。
聚光灯通过反射镜和聚光灯罩将光束集中，产生强烈的远光灯照明效果。
远光灯的照明距离较远，适用于在没有其他车辆行驶的开放道路上使用。
近光灯的光束比较短，适用于在市区道路和夜间有其他车辆行驶的情况下使用。
而在有来车或正对着前车时，需要自动调节为近光灯，以避免对其他驾驶者的眩目影响。
2. 示宽灯示宽灯位于汽车的前后两侧，主要用于提示其他道路使用者汽车的行驶位置和方向。
示宽灯一般为黄色，它们分布在车头、车尾、车身两侧以及后视镜上。
当驾驶员打开示宽灯开关时，示宽灯会亮起来，指示汽车的行驶方向，提醒其他司机和行人。
3. 刹车灯刹车灯是一种用于提醒后车司机注意的重要照明设备。
它们通常位于汽车的尾部，在刹车踏板受力后会亮起。
刹车灯一般为红色，设计为高亮度以吸引其他车辆的注意力。
当驾驶员踩下刹车踏板时，刹车灯将迅速亮起，告知后车司机减速以避免追尾事故的发生。
4. 转向灯转向灯是用于指示汽车转向意图的照明设备。
它们通常位于汽车的前后两侧，一般为黄色。
当驾驶员打开转向灯开关时，相应方向的转向灯会闪烁起来，向其他道路使用者传达转弯的意图。
这有助于提高驾驶安全性，减少交通事故发生的概率。
总结：汽车照明系统的工作原理基于使用各种类型的灯具来提供可靠的照明效果。
前照灯通过远光灯和近光灯的切换，为驾驶者提供不同距离的照明效果。
示宽灯、刹车灯以及转向灯分别用于提示汽车行驶方向、减少追尾事故发生的概率和传达转弯意图。
这些照明设备的运行通常由车辆系统中的电气控制单元进行控制。
汽车照明系统的正常运行对于驾驶安全至关重要，因此需要定期检查和维护以确保其工作正常。
汽车自适应前照灯系统(AFS)工作原理及步进电机驱动器
汽车自适应前照灯系统(AFS)工作原理及步进电机驱动器
传统汽车前照灯的灯光跟车身方向始终一致，在汽车转弯时无法有效照明弯道内侧的盲区，如果弯道内侧恰好存在人或物体，而车速又未恰当降低，则会带来安全隐患，如图1所示。
相比较而言，汽车自适应前照灯系统(AFS)功能可以提供旋转(swiveling)调节效果，能够根据方向盘的角度转动，把有效的光束投射到驾驶者需要看清的前方路面上，帮助降低安全隐患。
图1：AFS功能的旋转调节(上图)及水平调节(下图)照明效果。
除了能够进行动态旋转调节，AFS功能还能提供动态水平高度调节。
此功能根据负载轴传感器的信号来调节前照灯的水平高度，可以适应不同的负载及不同的斜坡环境。
如图1右侧中，上图是AFS功能在正常水平条件下的灯光投身效果，中图是在汽车启动或上坡时路面颠簸条件下灯光上扬效果，下图是在刹车或下坡条件下的灯光水平下沉照明效果。
可见AFS可根据车身水平倾斜情况动态调节灯光高度，改善照明效果，增强安全性。
AFS工作原理结构图分别如图2和图3所示。
图2：AFS的工作原理结构图。
图3：AFS的工作原理结构图(续)。
步进电机驱动器的安放位置选择
汽车AFS的旋转及水平高度调节，是各使用一个步进电机来实现的，电机根据车辆四周的众多传感器反馈的数据作出反应，故设计人员需要采用适合的步进电机驱动方案，且安放在适合的位置。
控制AFS功能的步进电机驱动器的安放位置有两种选择。
一种方法称为直接。
汽车大灯线路原理
汽车大灯线路原理汽车大灯是车辆行驶时非常重要的部件，它能够在夜间提供照明，使驾驶者能够清晰地看到前方道路情况，保障行车安全。
而汽车大灯的正常工作离不开复杂的线路原理，下面我们就来详细了解一下汽车大灯的线路原理。
汽车大灯线路主要由电源、开关、继电器、保险丝、大灯灯泡和接地线组成。
当驾驶者打开车辆的大灯开关时，电源就会向大灯灯泡提供电流，使其发光。
而这其中的线路原理是怎样的呢？首先，电源会通过大灯开关进入线路系统。
大灯开关是控制大灯的开关装置，一般分为远光灯和近光灯两种。
当驾驶者将开关拨到远光灯位置时，电流会通过远光灯线路进入大灯灯泡，使其发出强光；当拨到近光灯位置时，电流则会通过近光灯线路进入大灯灯泡，使其发出弱光。
这样就实现了远光灯和近光灯的切换。
其次，线路中的继电器起着重要的作用。
继电器是一种电磁开关，它能够控制较大电流的通断。
在汽车大灯线路中，继电器的作用是通过电磁吸合，使得大灯灯泡得以通电。
当驾驶者打开大灯开关时，继电器就会吸合，使电流通过继电器进入大灯灯泡，从而点亮大灯。
此外，线路中还设置了保险丝。
保险丝是一种安全装置，它能够在线路发生短路或过载时自动熔断，保护线路不受损坏。
在汽车大灯线路中，保险丝起到了保护线路和灯泡的作用，一旦线路发生故障，保险丝就会熔断，切断电流，避免灯泡烧坏或引发其他安全隐患。
最后，大灯线路中的接地线也是至关重要的。
接地线能够将线路中的剩余电流引入地面，起到保护作用。
在汽车大灯线路中，接地线能够有效地排除线路中的杂散电流，保障大灯的正常工作。
综上所述，汽车大灯线路原理是一个复杂而又精密的系统，它由电源、开关、继电器、保险丝、大灯灯泡和接地线组成，通过这些部件的相互配合，实现了汽车大灯的正常工作。
对于驾驶者来说，了解汽车大灯线路原理不仅有助于及时发现和解决大灯故障，还能够提高对车辆的维护保养意识，确保行车安全。
希望本文能够对您有所帮助，谢谢阅读！。
大众汽车前照灯自动调节原理和基本设定
大众汽车前照灯自动调节原理和基本设定前照灯在汽车行驶过程中起到非常重要的作用，特别是在夜间和恶劣天气下能够提供良好的照明，增加驾驶者的能见度和安全性。
然而，不同情况下的路面状况和车辆行驶状态可能需要不同的照明角度和亮度，以提供最佳的照明效果。
为了满足这种需求，大众汽车采用了前照灯自动调节系统，通过传感器和控制单元实现对前照灯的智能调节。
前照灯自动调节系统的原理是通过探测和分析外界环境的光照条件和车辆动态状态，从而自动调整前照灯的照明角度和亮度。
该系统通常包括光敏传感器、车速传感器、控制单元和电动调节装置。
光敏传感器是前照灯自动调节系统的重要组成部分，通过感知外界光线的强度来判断照明需求。
夜间或低光照条件下，传感器会检测到较暗的环境光线，从而触发前照灯的开启和调节操作。
白天或高光照条件下，传感器会检测到较亮的环境光线，从而触发前照灯的关闭操作。
车速传感器是前照灯自动调节系统的另一个重要组成部分，通过感知车辆的速度和动态状态来调整照明角度。
当车辆行驶速度较快时，传感器会检测到较高的车速，并根据这一信息调整前照灯的照明范围，以提供更长的照明距离。
当车辆行驶速度较慢时，传感器会检测到较低的车速，并根据这一信息调整前照灯的照明范围，以提供更短的照明距离。
控制单元是前照灯自动调节系统的核心部分，负责接收和处理光敏传感器和车速传感器的输入信号，并根据预设的照明角度和亮度范围来控制前照灯的调节操作。
控制单元可以根据不同情况下的路面状况和车辆行驶状态，智能地调整前照灯的照明角度和亮度，以提供最佳的照明效果。
此外，控制单元还可以根据驾驶者的偏好进行个性化设置，提供不同的照明模式供选择。
电动调节装置是前照灯自动调节系统的执行部分，负责根据控制单元的指令实现前照灯的调节操作。
电动调节装置通常由电动发动机和齿轮传动组成，可以实现前照灯水平角度的调节和照明范围的改变。
当接收到控制单元的信号时，电动调节装置会自动启动，并根据指令来调整前照灯的照明角度和亮度。
汽车前照灯的结构认识及电路识读
汽车前照灯的结构认识及电路识读汽车前照灯是车辆上用于照明道路的灯具，具有提高行车安全性的重要功能。
下面将对汽车前照灯的结构和电路进行详细介绍。
一、汽车前照灯的结构1.灯泡：汽车前照灯通常采用的是卤素灯泡，它由玻璃灯泡、灯丝、卤素气体和反射镜组成。
灯泡内的灯丝在通电时发热，通过加热卤素气体，使其发光并提高亮度。
灯丝的材质和电流的强弱决定了灯泡的亮度和寿命。
2.反射镜：反射镜是灯泡后方的一个碗状结构，它的内表面经过镀铝处理，具有很高的反射率。
当灯泡发光时，反射镜能够将光线聚焦并投射出去，提供远距离照明。
3.透镜：透镜位于灯泡前方，起到保护灯泡和调整光束的作用。
透镜通常采用高透光性的塑料材料制成。
4.灯罩：灯罩是保护灯泡和透镜的外壳，通过灯罩的颜色和材质可以改变灯光的颜色和强度。
保护灯泡免受损坏，并且可以使灯光分散和均匀。
二、汽车前照灯的电路汽车前照灯的电路通常由以下几部分组成：1.电源电路：汽车前照灯的电源电路由电瓶提供直流电，通过点火开关和保险丝进行控制。
电源电路的主要作用是为灯泡提供电能。
2.开关电路：开关电路用于控制灯泡的开启和关闭。
它通常由点火开关、灯光转向开关和多功能开关组成。
通过操作这些开关，可以选择车辆前灯的工作模式，如近光、远光、示宽灯等。
3.稳压电路：稳压电路用于保持灯泡电压的稳定，以提供恒定的亮度。
稳压电路通常由稳压器、电阻等组成。
它能够根据电压的变化自动调整输出电压，保证灯泡的亮度不受电池电压的影响。
4.控制电路：控制电路用于监测灯泡的工作状态，并进行故障检测和保护。
例如，当灯泡短路或开路时，控制电路会自动切断电源，以避免灯泡烧毁或损坏。
总结：汽车前照灯的结构主要包括灯泡、反射镜、透镜和灯罩等部分，它们共同发挥着提供照明的作用。
而汽车前照灯的电路由电源电路、开关电路、稳压电路和控制电路组成，通过这些电路，可以有效地控制和管理前照灯的功效。
对汽车前照灯的结构和电路的了解，有助于我们更好地理解和维护汽车前照灯，提升行车安全性。
