2M专线解决方案
电力调度网2M电路资源节省方案
电力调度网2M电路资源节省方案众所周知，目前国内电力调度网都是通过SDH设备与PCM设备配合承载着电力生产所需的话音、远动、计算机信息等数据。
但PCM设备这款产品的专用性，需要成对使用，所以它在使用的过程中也存在着一些端弊。
调度中心、变电站、发电站等通信站点多而分散，每个变电站或发电站的业务通信种类较少，一般情况下只需传送的电力调度数据主要有调度专线电话信息、行政电话信息和自动化远动信息。
而且目前变电站或发电站都采用传统的点对点通信方式，即调度中心站与每一个变电站或发电站各配置一套PCM设备，如果有5个变电站的话，就等于调度中心有5台PCM设备分别与5个变电站的5台PCM设备点对点传输(如图1)。
针对于一般变电站的通信量也不大，每个站点也就是 10~20路话路数左右就可以满足需求，而一路2M通道可以传输30路话路，只占用了1/2左右的2M电路，所以这种组网方式并没有充分利用2M电路。
图1(PCM设备点对点传输)针对上述情况，数字交叉连接设备(DXC)可以很好的解决这一问题。
它是一款能够将任意一个64k时隙交叉连接，设备内部配有多路2M连接口，通过内置的交叉矩阵和软件控制，某个E1端口的某个用户时隙都可以连接到任意一个E 1端口的任意一个用户时隙，从而实现不同E1端口的时隙交叉连接功能。
数字交叉连接设备工作原理很简单，它可以将第1路2M电路里的第1时隙数据交叉连接到第2路2M电路里的第1时隙数据，如果没有数字交叉连接设备的话，第 1路2M电路里的第1时隙只能与第1路2M电路里的第1时隙数据相连接。
如图2所示，来自调度中心的的2M电路PCM信号都分别带有调度电话业务、远动业务和会议电话业务等信息，被送至调度中心的64 Kbps数字交叉设备;64 Kbps数字交叉设备利用其时隙交叉功能，把来自5个远端站不同PCM设这种情况充分利用了PCM板卡各个模块插槽位，减少调度中心PCM板卡数量，节省资金。
备的同一种业务挑选出来，汇聚成一个或多个2 Mbps信号。
2M电路故障分析
2M电路故障分析2M电路对传输来说，主要分2类，一类是本单位电路，另一类是租用电路。
租用电路处理方式就是自己先测本端电路，保证完好的情况联系对方就可以了。
今天我们先讲一下我们本单位的2M电路，信息网专线电路。
一、常用协议转换器类型及告警说明1．Spark-2001D（10Base-T/E1/V.35转换器）前面板示意图1)E1 LOOP：当拨码开关LOOP控制位（BIT-1）至于下方（ON）时，环回测试功能开启，本端E1自环此红灯亮，同时将对端E1环回。
正常工作时LOOP控制位应置于上方（OFF），此时E1 LOOP红灯熄灭。
2)E1 LOS：如果E1有LOS告警，则此红灯亮，正常则灯熄灭。
若红灯闪亮，则表示E1不同步。
3)E1 RALM：如果E1出现远端告警，则此红灯亮，正常则灯熄灭。
4)V.35 TX：V.35口状态，有数据发送，则此绿灯亮，无则灯灭；但在Spark-2001D（I）中，无意义。
5)V.35 RX：V.35口状态，有数据接收，则此绿灯亮，无则灯灭；但在Spark-2001D（I）中，无意义。
6)LAN LINK：LAN接口连接正常，绿灯亮，但在Spark-2001D（II）中，无意义。
7)LAN TX：LAN接口状态，有数据发送，则此绿灯闪亮，无则灯灭；但在Spark-2001D（II）中，无意义。
8)LAN RX：LAN接口状态，有数据接收，则此绿灯闪亮，无则灯灭；但在Spark-2001D（II）中，无意义。
9)RUN：此绿灯闪亮，表示转换器已处于工作状态。
10)POWER：连接电源后POWER绿灯亮，表示外部供电设备已经连接正常，但不表示已通电。
2．Xway-SH05（SHDSL/E1）前面板示意图1)POWER：亮表示设备加点正常。
2)RUN：闪烁表示设备运行正常。
（闪烁周期为2秒）3)LOOP：亮表示有近端和远端环回；灭表示无环回。
4)NMS：网管状态指示灯，长亮表示为网管状态，长灭表示为手动状态，闪烁表示从串口或DSL线路收到控制信息。
2M故障定位及处理方法
2M故障定位及处理方法2M通路连接及路由示意图：交换->基站局向基站->交换局向图一：2M通路连接及路由示意图2M故障出现时，先结合电路资料和交换端口表，查询传输网管相应端口告警，以确定进一步处理方法及故障定位。
结合告警处理的经验和故障产生的原理，故障类型大致有如下：注传输网管告警简易原理：传输设备在涉及成本问题情况下，支路板和光板均只在接收端设置感应器，即只在接收端对（对端发送至本段接收中继段）信号进行检测，对端发端不对发送信号进行检测，故存在发端信号无法预知的漏洞，出现故障无法直接判定；可采用环回方式利用接收端检测相应发送端是否有信号发出或者在硬件上（如DDF架或者光口发端）直接用仪表测试。
1.网管上基站侧报PDH物理端口LOS此种故障从告警可看出为基站内传输支路板接收检测无信号，可能原因●DDF架相应端子连接件松动、●基站设备停电传输未下电、●基站设备发送端至DDF跳线故障（虚焊、断损），●有很小可能是传输支路板至DDF的线缆（支路板侧接收线）故障。
处理方法：基站侧PDH物理端口LOS即证明故障出现在基站侧，具体定位如下：(1)在网管做基站设备支路板的线路侧环回，如环回交换中继端口恢复，取消环回则交换中继中断，则故障定位在传输支路板至基站设备间。
(2)在基站DDF上相应传输端口硬环回，如环回交换中继端口恢复，取消环回则交换中继中断，则故障定位在DDF相应端口至基站设备间；如DDF环回后交换仍中断，传输告警不消失，则定位在传输设备支路板接收端至DDF间线缆（即传输接收线）故障。
注：判断为传输接收线故障的前提是，基站业务故障前已开通，而不是新开通电路调测时。
(3)定位故障后，检查线缆接头是否虚焊、是否2M线缆铜芯与外屏蔽层短路、是否2M线缆铜芯与同轴头外壳短路、线缆是否被损坏、是否DDF连接件松动、是否DDF连接件损坏、是否设备支路板上预制线插头松动等。
交换->基站局向基站->交换局向图二：基站侧2M通路环回示意图2.网管上核心机房侧报PDH物理端口LOS此种故障从告警可看出为核心局内传输支路板接收检测无信号，可能原因●传输侧DDF架接收端子连接件松动、●交换侧DDF架发送端子连接件松动、●交换侧DDF发送端至传输侧DDF接收端间跳线故障（虚焊、断损），●有很小可能是传输支路板至DDF的线缆（支路板侧接收线）故障。
2M数据专线电路障碍处理方法分析

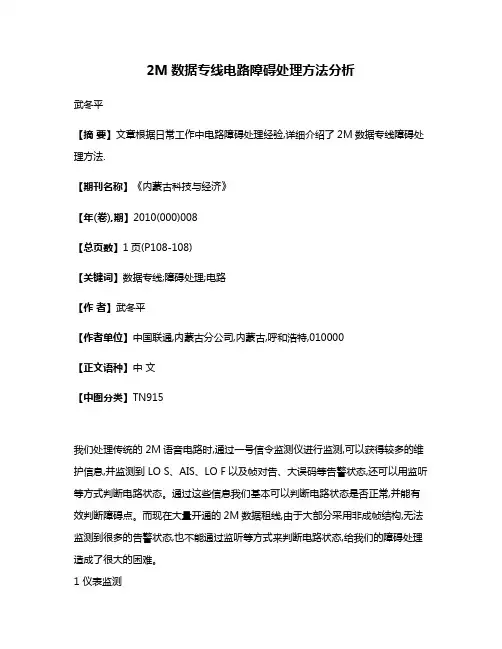

2M数据专线电路障碍处理方法分析武冬平【摘要】文章根据日常工作中电路障碍处理经验,详细介绍了2M数据专线障碍处理方法.【期刊名称】《内蒙古科技与经济》【年(卷),期】2010(000)008【总页数】1页(P108-108)【关键词】数据专线;障碍处理;电路【作者】武冬平【作者单位】中国联通,内蒙古分公司,内蒙古,呼和浩特,010000【正文语种】中文【中图分类】TN915我们处理传统的 2M语音电路时,通过一号信令监测仪进行监测,可以获得较多的维护信息,并监测到 LO S、AIS、LO F以及帧对告、大误码等告警状态,还可以用监听等方式判断电路状态。
通过这些信息我们基本可以判断电路状态是否正常,并能有效判断障碍点。
而现在大量开通的2M数据租线,由于大部分采用非成帧结构,无法监测到很多的告警状态,也不能通过监听等方式来判断电路状态,给我们的障碍处理造成了很大的困难。
1 仪表监测虽然2M数据租线电路通过仪表监测可以获得的信息较少,但仍然是一种重要的手段,通过仪表监测我们能够获得以下信息:①如果本端或上游有问题,可以监测到 LO S和AIS等问题,如果是成帧电路,一些用户设备还能送帧对告的告警信息,这些大家都很熟悉。
②判断用户电路帧结构,非成帧电路状态为帧丢失,成帧电路状态为复帧丢失,两端必须一致,否则电路不可能通。
③如果用户能够配合环回,可以使用 2M误码仪终端测试,可以更有效的判断传输电路状态及性能。
2 与用户沟通由于 2M数据电路较为复杂,无法通过仪表完全判断电路是否正常,即使通过环回测试,确认传输电路完全正常,电路也有可能不通,我们也不能因此将责任推给用户,不主动处理,这样会造成用户的投诉。
我们需要通过与用户有效的沟通来判断障碍原因,或使用户认可是用户设备问题。
与用户沟通主要有这几个方面:2.1 成帧 /非成帧成帧与非成帧属于物理层协议我们可以通过仪表进行监测,如果不同,必须修改。
如果用户端有协议转换器,需要通过拨码开关进行修改,如果用户能够配合,就要用户帮忙修改,如果用户配合不了,则需要通知我们的客户响应人员前去用户端修改。
汉寿邮政2M专线联网方案
汉寿邮政乡镇网点2M专线联网建设方案1 概述随着政府机构、各行业/企业各地业务的全面发展，伴随全国信息化技术进步与办公一体化需求的逐步提升，如何快速、高效、安全地管理各基层分支机构的数据、资料，成为越来越多政府机构、各行业/企业系统管理人员的关注重点，由此引发了基层分支机构联网及提速建设的一个新高潮。
1.1 方案需求根据新的建设思路，依照各级网络业务数据传输量大小，汉寿邮政提出网络改造要求：带宽：▲从汉寿邮政至营业网点为1×E1专线业务接口：▲营业网点的业务接口为以太网接口▲汉寿邮政对网点方向业务接口为以太网，对县邮政方向接口为E1常德移动根据邮政带宽和业务接口要求，结合自身已有移动传输网络的剩余资源，提出专线接入方案的思路：▲从各营业网点就近的基站或机房空闲的E1接口引出电路，使用E1光猫和以太网光猫进行协议转换和光纤传输，向营业网点提供以太网接口▲县邮政，由于业务容量较大，直接向客户提供155M STM-1光口接入▲在解决业务接入的同时，要求设备及网络的可靠性，可管理性、建设成本低1.2 方案说明因为这个专线项目一共只有三条线，考虑到成本的关系，本方案采取PDH光端机+协转的方式来实现三个网点的数据传输。
2.1.4 配置预算2.2 方案评价2.2.1 方案优点根据多个方案的综合比较，此方案有如下优点：3 主要产品简介3.1 FMO-240 8E1光端机8E1光端机，是在本公司研制的PDH光纤传输专用超大规模集成电路的基础上开发的点对点光传输设备。
具有完善的告警功能，可选一路数字公务电话。
设备电部分为全数字电路，整机工作可靠、稳定，功耗低，集成度高，体积小，易于安装维护。
设备满足电信运营商及专网用户的需求，符合电信标准。
适合电力、邮政、银行及联通、移动电信等用户的需要，符合电信运营商使用标准。
产品特点：∙实现本端设备对远端设备的远程监控；∙提供命令E1对端环回功能，光路本端自环功能；∙完备的电源、链路、告警指示功能；∙提供一路公务电话接口（选用）；∙双纤双向和单纤双向机型可选；∙符合电信级运营要求，平均无故障时间（MTBF）10万小时以上；∙具有高可靠性，提供19“机架安装或、台置、壁挂、插卡，19”机架式，同时具备交直流供电；∙电源可以选择交流220V、直流-48V、+24V、+12V、+5V，整机功耗＜５Ｗ；∙传输距离２～１２０Ｋｍ；∙提供SNMP网管功能；∙支持用户定制及OEM方式。
2M在电力通信系统中的应用及常见故障处理
2M专线接入网故障排除
2M专线接入网故障排除
黄永生
【期刊名称】《网管员世界》
【年(卷),期】2009(000)006
【摘要】目前，高速数据通信和高质量视频通信以及多媒体业务的发展，推动了宽带网络的快速发展，2M专线模式接入网络以其方便快捷和稳定可靠的带宽深受中小型企业用户的青睐，2M电路发生故障的机率也随机增大。
引发2M电路故障原因也是多方面的，如设备的电源故障、尤纤电缆故障、人为的误操作、配置错误以及设备本身的故障等。
【总页数】5页(P55-59)
【作者】黄永生
【作者单位】福建
【正文语种】中文
【中图分类】TN915.6
【相关文献】
1.普渡河六级(鲁基厂)水电站调度数据网及2M专线建设方案 [J], 张志林;钱俊丽
2.铁路车站2M带宽光纤接入网应用探讨 [J], 袁韬;王长林;邸洪涛
3.2M专线为何不起作用 [J], 黄永生;林雄
4.2M数据专线电路障碍处理方法分析 [J], 武冬平
5.浅谈大准线2M专线接入网故障排除 [J], 方彦军
因版权原因，仅展示原文概要，查看原文内容请购买。
2M专线解决方案
2M专线解决方案第一篇：2M专线解决方案2M专线接入设备应用方案说明1． TW-AD200专线接入设备概述TW-AD200专线接入设备主要用于电信业务运营商（如：电信、移动、网通、铁通、联通等）的2M PCM专线上给终端用户提供长话服务，并且能够连接市话网。
TW-AD200专线接入设备为19″标准机箱，提供E1数字中继接口和模拟线接口。
E1数字中继接口支持中国一号和ISDN-PRI通信标准，D信道信令接口符合ISDN Q921/Q931（对应国标YDN 034.1—034.4）。
模拟线接口可以接用户外线和用户线，并可选择提供反极性计费信号。
TW-AD200专线接入设备采用先进的全数字时分复用技术，设备采用模块化结构，选用先进的通信专用器件，配置安装简单，性价比高，组网功能多样化，可以级联扩容。
2． TW-AD200系列产品应用方案2.1 电信业务方案一：方案说明：1.电信业务运营商给小区和楼宇放号：有号码资源的电信业务运营商为了发展传统电话用户，通过2M PCM专线给最终用户提供号码资源。
2.电信业务运营商组建IP超市：1.信令支持：中国一号和ISDN-PRI信令；2.单台可支持32部话机,可30部话机同时通话；3.长途加锁，可以通过话机控制；4.设备下的内部电话可以互打；5.通过修改记费系统参数可对每部话机进行灵活的记费监控；6.支持极性反转和串口两种计费方式；7.可从2M线拨入,支持来电显示；8.可多台级联扩充容量和远程网管；2.2 电信业务方案二：方案说明：1.新电信业务运营商为传统电信运营商的企业客户提供长话接入业务：传统电信运营商通过模拟电话线给企业客户提供电话业务，新的电信业务运营商可以通过2M PCM专线为这些企业客户提供长话接入业务。
设备特点（TW-AD200B/F）：1.信令支持：中国一号和ISDN-PRI信令；2.单台最大可同时接32路中继线+32路用户线，使用时一条中继线对应一条用户线；3.可根据自定义的字冠进行路由选择新运营商专线网或电信PSTN 网；4.不影响用户原有拨号方式和功能；5.可以限制分机拨打国际长途,国内长途等；6.掉电后原线路直通且支持来电显示；7.各话机间可相互通话；8.可用大客户记费系统对每台话机进行记费监控；9.从PSTN拨入不受影响,且可从2M线拨入； 10.可多台级联扩充容量和远程网管；2.3 电信业务方案三：方案说明：1.模数转换：在电信业务运营商需要将E1接口的2M PCM专线与模拟交换机的模拟中继 2或模拟用户接口进行连接时使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2M 专线接入设备
应用方案说明
1. TW-AD20C 专线接入设备概述
TW-AD20C 专线接入设备主要用于电信业务运营商（如：电信、移动、网 通、铁通、联通等）的2M PCM 专线上给终端用户提供长话服务，并且能够 连接市话网。
TW-AD20C 专线接入设备为19〃标准机箱，提供E1数字中继接 口和模拟线接口。
E1数字中继接口支持中国一号和ISDN-PRI 通信标准，D 信道信令接口 符合ISDN Q921/Q931（对应国标YDN 034.1— 034.4）。
模拟线接口可以接用 户外线和用户线，并可选择提供反极性计费信号。
TW-AD20C 专线接入设备采用先进的全数字时分复用技术，设备采用模块 化结构，选用先进的通信专用器件，配置安装简单，性价比高，组网功能多 样化，可以级联扩容。
2. TW-AD20C 系列产品应用方案
2.1电信业务方案一：
.■^ 3 .-^3
2M 专线接入电信业务方案图-
□ U
口 □ 口 0
LID 口
口口
□ 口
NC-ADMOA
前置
心端楼 中局大
2-
楼字
口口口 口口 口口口 ■□口 raa 口 1 口口 口口口 m 口 口口 口口口
方案说明:
1. 电信业务运营商给小区和楼宇放号：
有号码资源的电信业务运营商为了发展传统电话用户，通过2M PCh专线给最终用户提供号码资源。
2. 电信业务运营商组建IP超市：
有长话经营权的电信业务运营商通过2MPCM专线开设IP电话超市。
(资料来源： )
设备特点(TW-AD200A):
1. 信令支持：中国一号和ISDN-PRI信令；
2. 单台可支持32部话机,可30部话机同时通话；
3. 长途加锁，可以通过话机控制；
4. 设备下的内部电话可以互打；
5. 通过修改记费系统参数可对每部话机进行灵活的记费监控；
6. 支持极性反转和串口两种计费方式；
7. 可从2M线拨入,支持来电显示；
8. 可多台级联扩充容量和远程网管；
2.2电信业务方案二：
2WI专线接入电信业务方案图二
方案说明:
1. 新电信业务运营商为传统电信运营商的企业客户提供长话接入业务：
传统电信运营商通过模拟电话线给企业客户提供电话业务， 新的电信业 务运营商可以通过2M PC 专线为这些企业客户提供长话接入业务。
设备特点(TW-AD200B/F ):
1. 信令支持：中国一号和ISDN-PRI 信令；
2. 单台最大可同时接32路中继线+32路用户线，使用时一条中继线对应一 条
用户线；
3. 可根据自定义的字冠进行路由选择新运营商专线网或电信 PST 网；
4. 不影响用户原有拨号方式和功能；
5. 可以限制分机拨打国际长途,国内长途等；
6. 掉电后原线路直通且支持来电显示；
7. 各话机间可相互通话；
8. 可用大客户记费系统对每台话机进行记费监控； 9. 从PSTNS 入不受影响,且可从2M 线拨入； 10. 可多台级联扩充容量和远程网管；
2.3电信业务方案三：
2WI 专线接人电佶业务方寡图三
方案说明：
1. 模数转换:
中心局 端大楼
NC-AD3&eC
企业
FXO
FXS
口 Li 口曰
用亡原有
^■t£l.PBX
1 QDS lorn
口口吕口
口口
_口 口口吕10吕= 口口吕口吕口
在电信业务运营商需要将E1接口的2M PC专线与模拟交换机的模拟中继
或模拟用户接口进行连接时使用
设备特点(TW-AD200C ):
1. 信令支持：中国一号和ISDN-PRI信令；
2. 单台可同时和一个E1接口和32路模拟中继或模拟用户相连;
3. 支持来电显示；
4. 可多台级联扩充容量；
2.4电信业务方案四:
2
'NC-AD3QOB
方线接入电信业务方案图四
方案说明：
1. 以TW-AD200为核心设备组建电信级多业务综合通信平台：
在电信业务运营商需要将业务终端的语音、数据业务集中到一个综合的通信
平台时使用。
如**通信公司的业务代理商组建了自己的通信运营专网，把企
业的语音和数据业务集中到自己的中心端后再上传通信公司。
2. 通信专网的组建和交换设备的扩容：
在大型企业组建通信专网或现有交换设备容量不足需要扩容时使用。
如
移动公司组建移动营业厅内部语音通信专网，中心端用两台TW-AD200S 终
端90多个营业厅各用一台TW-AD200A中心端和营业厅之间通过2MPCM 专
线连接，移动公司给通信专网分配一个手机号码作为总机号码，各营
业厅内部电话之间交换不通过公网交换机，自定义分机号。
设备特点(TW-AD200S):
TW-AD200设备是一个多业务综合通信平台，包括局用汇接、组网、集中管理话费和IP电话等功能。
系统着眼于电信级的应用，也可以面向企业原有交换设备容量不足的扩容以及组成专网的应用。
1. 全数字时分交换方式，提供4096X 4096无阻塞交换
2. 单机最大可提供80(8x10)个E1，最大可支持8台以星型结构级联使用
3. 所有板均支持热插拔，支持即插即用
4. 双CPU板支持主备在线切换工作
5. 支持中国七号，ISDN PRI，E/M, —号信令的混合使用
6. 支持网管
7. 支持话费集中管理
8. 支持各种制式来电显示，可以收发控制主叫号码等
9. 可灵活加减运营商设定的前缀
10. 双电源设计，支持冗余备份
11. 19〃/1U标准机箱，高6U+1U
12. 工作电压：DC-48伏
可与TW-AD20C系列设备配合组成一个通信专网。
13.。
