施工缝、变形缝2级交底

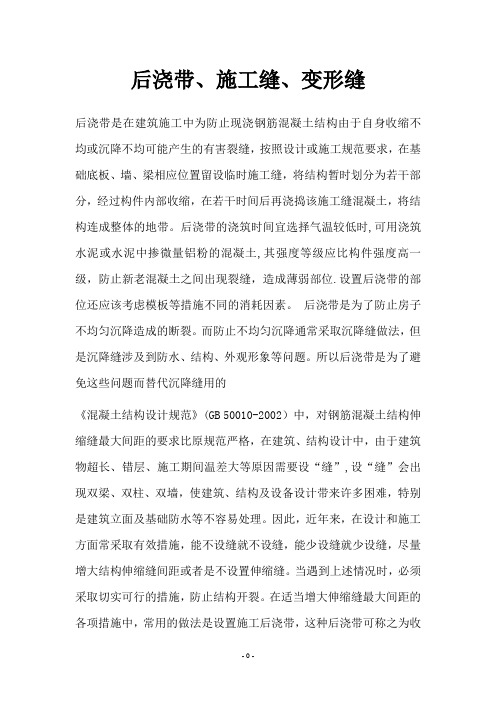

后浇带、施工缝、变形缝
后浇带、施工缝、变形缝后浇带是在建筑施工中为防止现浇钢筋混凝土结构由于自身收缩不均或沉降不均可能产生的有害裂缝，按照设计或施工规范要求，在基础底板、墙、梁相应位置留设临时施工缝，将结构暂时划分为若干部分，经过构件内部收缩，在若干时间后再浇捣该施工缝混凝土，将结构连成整体的地带。
后浇带的浇筑时间宜选择气温较低时,可用浇筑水泥或水泥中掺微量铝粉的混凝土,其强度等级应比构件强度高一级，防止新老混凝土之间出现裂缝，造成薄弱部位.设置后浇带的部位还应该考虑模板等措施不同的消耗因素。
后浇带是为了防止房子不均匀沉降造成的断裂。
而防止不均匀沉降通常采取沉降缝做法，但是沉降缝涉及到防水、结构、外观形象等问题。
所以后浇带是为了避免这些问题而替代沉降缝用的《混凝土结构设计规范》(GB 50010-2002）中，对钢筋混凝土结构伸缩缝最大间距的要求比原规范严格，在建筑、结构设计中，由于建筑物超长、错层、施工期间温差大等原因需要设“缝”,设“缝”会出现双梁、双柱、双墙，使建筑、结构及设备设计带来许多困难，特别是建筑立面及基础防水等不容易处理。
因此，近年来，在设计和施工方面常采取有效措施，能不设缝就不设缝，能少设缝就少设缝，尽量增大结构伸缩缝间距或者是不设置伸缩缝。
当遇到上述情况时，必须采取切实可行的措施，防止结构开裂。
在适当增大伸缩缝最大间距的各项措施中，常用的做法是设置施工后浇带，这种后浇带可称之为收缩后浇带。
另外，当建筑物存在较大的高差，但是结构设计根据具体情况可不设置永久变形缝时，例如高层建筑主体和多层(或低层）裙房之间，也常常采用施工后浇带来解决施工阶段的差异沉降，这种后浇带称之为沉降后浇带。
还有，由于施工期间温差比较大，建筑物比较长，为防止混凝土因温度变化拉裂而设置的后浇施工带称为“伸缩后浇带".现就后浇带的设置和设计,简单谈谈看法。
当建筑结构的平面尺寸超过混凝土规范规定的伸缩缝最大间距（混凝土规9.1.1条）时,可考虑采用施工后浇带的方法来适当增大伸缩缝间距。
工程施工缝隙留置规定
工程施工缝隙留置规定一、总则1.1 为了保证建筑工程质量，提高结构安全性和防水性能，规范施工过程中缝隙的留置，根据《建筑工程施工质量验收统一标准》及相关规范，制定本规定。
1.2 本规定适用于新建、扩建、改建的各种建筑结构工程的施工缝隙留置。
1.3 施工缝隙的留置应遵循合理、安全、经济、美观的原则，并应符合设计要求和本规定。
二、施工缝隙的留置规定2.1 施工缝隙的留置位置应根据结构受力、施工工艺、防水要求等因素综合确定。
2.2 施工缝隙的留置应避开结构受剪力较大、弯曲应力集中和地下水、裂隙水较多的地段，并应结合变形缝设置。
2.3 施工缝隙的留置距离应符合下列规定：1) 柱子：宜留置在基础、楼板、梁的顶面，梁和吊车梁牛腿、无梁楼板柱帽的下面；2) 粱：施工缝应留置在次梁跨中1/3范围内，当粱高度大于1m时，可按设计要求留置水平施工缝；3) 板：单向板可在平行于短边的任何位置留置施工缝，有主次梁的楼板，施工缝应留置在次梁跨中1/3范围内；4) 墙：施工缝应留置在门洞口过梁跨中1/3范围内，也可留在纵横墙的交接处；5) 大体积混凝土结构、拱、薄壳、蓄水池、多层钢架等复杂结构，施工缝的位置应按设计要求留置。
2.4 施工缝隙的留置应符合下列要求：1) 水平施工缝：宜设置在结构受剪力较小且便于施工的位置，避开应力集中处；2) 垂直施工缝：应避开地下水和裂隙水较多的地段，并与变形缝相结合；3) 施工缝的留置应符合防水要求，避免产生渗漏。
三、施工缝隙的处理3.1 施工缝隙的处理应符合下列要求：1) 施工缝隙处混凝土骨料应分布均匀，避免出现酥松、裂缝等现象；2) 施工缝隙处应进行凿毛处理，清除松动石子，加深缝面，以提高新旧混凝土的结合力；3) 施工缝隙处应提前清洗干净，并采取措施防止施工过程中产生污染；4) 施工缝隙的处理应符合设计要求和本规定。
四、施工缝隙的检查与验收4.1 施工缝隙的检查应包括缝隙的位置、尺寸、处理质量等方面，检查方法可采用观察、测量、试验等。
施工缝及变形缝技术交底
施工缝及变形缝技术交底【第一篇范本】施工缝及变形缝技术交底1.施工缝技术交底1.1 施工缝的定义施工缝是在建筑物中设置的用于防止结构变形引起的开裂和损坏的缝隙。
其主要目的是允许建筑物在受力或温度变化时发生微小的变形而不会导致结构破坏。
1.2 施工缝的分类1.2.1 结构缝结构缝是为了适应建筑物内外各种应力的变化而设置的缝隙。
根据缝隙的位置和形态，结构缝可分为纵向缝、横向缝和倾斜缝。
1.2.2 地下室缝地下室缝是在地下室结构中设置的缝隙，用于容纳地基沉降和地下水压力引起的结构变形。
1.2.3 建筑缝建筑缝是为了适应建筑物内外温度变化引起的线膨胀或收缩而设置的缝隙。
常见的建筑缝有墙体缝、梁柱缝和楼板缝等。
1.3 施工缝的材料和施工方法1.3.1 缝材的选择缝材的选择需要考虑材料的密封性、耐水性、抗渗漏性和耐久性等因素。
常用的缝材有聚氨酯密封胶、硅酮密封胶和聚硫胶等。
1.3.2 施工方法施工缝的施工方法包括切割缝、浇注缝和填充缝。
切割缝适用于混凝土结构，可用切割机进行切割；浇注缝适用于地下室结构，可用模板进行浇注；填充缝适用于墙体和梁柱等结构，可用密封胶进行填充。
2.变形缝技术交底2.1 变形缝的定义变形缝是为了容纳建筑物在受力或温度变化时引起的变形而设置的缝隙。
其主要目的是防止结构破坏和保护装饰材料免受损坏。
2.2 变形缝的分类2.2.1 结构变形缝结构变形缝是为了允许建筑物在受力作用下发生的伸缩、收缩或扭曲等变形，使结构能够自由运动。
结构变形缝可分为纵向变形缝和横向变形缝。
2.2.2 装饰变形缝装饰变形缝是为了适应建筑物内外装饰材料的伸缩变形而设置的缝隙。
根据缝隙的位置和形态，装饰变形缝可分为墙面变形缝、天花板变形缝和地面变形缝。
2.3 变形缝的材料和施工方法2.3.1 缝材的选择变形缝的缝材需要具有一定的伸缩性、耐久性和防水性。
常用的缝材有橡胶缝带、塑料缝带和金属缝带等。
2.3.2 施工方法变形缝的施工方法包括胶带铺设、胶带粘贴和胶带镶嵌等。
变形缝施工程序(3篇)
第1篇一、工程概况变形缝是建筑结构中用以适应温度、湿度、荷载等变化而产生变形的一种构造措施。
其作用在于减少或避免结构因变形而产生裂缝，保证建筑物的整体性和使用功能。
变形缝施工程序主要包括以下步骤：二、施工准备1. 技术准备：熟悉施工图纸、设计要求及相关规范，明确变形缝的位置、尺寸、构造要求等。
2. 材料准备：准备符合要求的变形缝材料，如橡胶止水带、金属止水片、密封胶等。
3. 工具准备：准备切割机、锯、卷尺、锤子、钢尺、水平尺、墨线等施工工具。
4. 人员准备：组织施工队伍，明确各工种职责，确保施工质量。
三、施工步骤1. 放线定位：根据设计图纸，确定变形缝的位置、尺寸，并在相应位置进行放线定位。
2. 清理基层：对变形缝两侧的基层进行处理，确保表面平整、干净，无油污、积水等。
3. 设置模板：根据设计要求，设置变形缝模板，模板应固定牢固，防止变形。
4. 铺设止水材料：将橡胶止水带、金属止水片等止水材料按照设计要求铺设在模板上，确保其平整、紧密。
5. 安装填缝材料：在变形缝两侧安装填缝材料，如密封胶等，确保其填充饱满、密实。
6. 钢筋绑扎：根据设计要求，对变形缝两侧的钢筋进行绑扎，确保其位置正确、牢固。
7. 浇筑混凝土：在变形缝两侧浇筑混凝土，浇筑过程中应确保混凝土密实、无蜂窝、麻面等缺陷。
8. 钢筋保护层：在混凝土浇筑完成后，对钢筋进行保护层施工，确保钢筋不受腐蚀。
9. 混凝土养护：对浇筑完成的混凝土进行养护，确保其强度达到设计要求。
10. 质量检查：对变形缝施工质量进行检查，包括位置、尺寸、止水材料、混凝土浇筑等，确保符合设计要求。
四、施工注意事项1. 施工过程中，应严格按照设计要求进行操作，确保变形缝的位置、尺寸、构造等符合规范。
2. 铺设止水材料时，应注意其平整、紧密，避免出现空隙、裂缝等缺陷。
3. 混凝土浇筑过程中，应确保混凝土密实、无蜂窝、麻面等缺陷，以保证变形缝的防水效果。
4. 施工完成后，应及时对变形缝进行养护，确保其强度达到设计要求。
隧道防水施工技术交底
结构环、纵向施工缝,均采用涂刷优质水泥基渗透结晶型材料作为界面剂，用量不少于1.5kg/㎡.
钢边橡胶止水带及镀锌钢板止水带布设在二衬混凝土施工缝处，安装时将止水带固定在二衬结构厚度的1/2处，环向施工缝止水带通过架立筋固定在挡头模上，止水带一端外露,外露部分为止水带宽度的1/2,浇筑和振捣施工缝部位混凝土时，要注意边浇筑和振捣边用手将止水带扶正，避免止水带出现过大的蛇型和倒伏。
2）所有防水工程使用的原材料应有出厂质量证明文件、试验报告以及现场取样复检报告，质量符合设计和规范要求,并在监理工程师检验认可后，才可使用。防水材料必须在业主指定的厂家采购。
3)在防水施工过程中，对易产生渗漏的薄弱部位（施工缝、变形缝、防水砼施工等）进行重点质量控制,并加强施工过程中的质量管理工作,确保上述部位的防水达到设计要求。
（8)注浆管破损部位应割除，并在割除部位重新设置已经安装好注浆导管的注浆管，并与两端原有注浆管进行过渡搭接。
(9)在注浆管附近绑扎或焊接钢筋作业时，应采用临时遮挡措施对注浆管进行保护。
四、防水施工质量保证措施
)防水工程由具有专业资质的防水队伍进行施工，并选派具有丰富防水施工经验的工程技术人员对防水施工过程进行指导和监督。施工前要对防水工程的施工工艺、质量要求进行技术交底,确保每个施工人员对自己承担的施工项目的施工工艺和质量要求有深刻的认识。
4）注浆管施工技术要求
注浆管均指全断面注浆管，采用专用固定件固定在施工缝表面，并每隔5~6m两端各引出一根注浆导管。
（1）安装注浆管的施工缝表面应坚实、平整，不得有浮浆、油污、疏松、空洞、碎石团等，否则应予以清除。
（2)注浆导管与注浆管的连接应牢固、严密。导管的末端应临时封堵严密。
变形缝及施工缝施工技术交底
变形缝及施工缝施工技术交底1. 变形缝施工技术交底1.1 定义变形缝是指在建筑物或构筑物中，由于温度变化、材料收缩、荷载作用等原因，使结构产生变形，从而在某些部位形成的缝隙。
1.2 施工准备1.熟悉设计图纸和相关规范，了解变形缝的设置位置、尺寸、构造要求等。
2.准备好施工所需的材料、设备和工具。
3.对施工人员进行技术培训和安全教育。
1.3 施工工艺1.清理缝隙：将变形缝内的杂物、油污、水分等清理干净，确保缝隙干燥、整洁。
2.安装填充材料：根据设计要求，选择合适的填充材料，如橡胶条、泡沫条等，填充变形缝。
3.铺设防水层：在填充材料上铺设防水层，确保防水层覆盖缝隙，并与两侧结构牢固粘结。
4.施工面层：在防水层上施工面层，如混凝土、沥青等，确保面层与两侧结构平齐。
1.4 质量控制1.检查缝隙清理情况，确保干燥、整洁。
2.检查填充材料安装是否牢固、均匀。
3.检查防水层铺设是否完整、无破损。
4.检查面层施工是否平整、光滑。
2. 施工缝施工技术交底2.1 定义施工缝是指在混凝土结构施工过程中，因设计要求或施工需要而在某些部位设置的缝隙。
2.2 施工准备1.熟悉设计图纸和相关规范，了解施工缝的设置位置、尺寸、构造要求等。
2.准备好施工所需的材料、设备和工具。
3.对施工人员进行技术培训和安全教育。
2.3 施工工艺1.清理缝隙：将施工缝内的杂物、油污、水分等清理干净，确保缝隙干燥、整洁。
2.安装模板：根据设计要求，安装施工缝的模板，确保模板牢固、平整。
3.浇筑混凝土：在模板内浇筑混凝土，注意控制浇筑速度和振捣质量。
4.养护：混凝土浇筑后，及时进行养护，确保混凝土强度达到设计要求。
2.4 质量控制1.检查缝隙清理情况，确保干燥、整洁。
2.检查模板安装是否牢固、平整。
3.检查混凝土浇筑是否密实、振捣均匀。
4.检查养护条件是否满足要求。
3. 结论变形缝和施工缝的施工质量对建筑物的使用功能和耐久性具有重要意义。
施工过程中，应严格按照设计要求和本技术交底进行施工，确保缝隙的设置合理、施工质量优良。
变形缝,施工缝,后浇带三者的区别
变形缝，施工缝，后浇带三者的区别
当一个建筑物的规模很大，特别是平面尺寸很大时；或者是当建筑物的体型比较复杂，建
分的结构类型不同，因而其质量和刚度也明显不同时；或者是建筑物的建造场地的地基土质比较复杂、各部分土质软硬不匀、承载能力差别比较大时，如果不采取正确的处理措施的话，就可能由于环境温度的变化、建筑物的沉降和地震作用等原因，造成建筑物从结构到装修各个部位不同程度的破坏，影响建筑物的正常使用，严重的还可能引起整个建筑物的倾斜、倒塌，造成彻底的破坏。
为避免出现上述严重的后果，常常采用的解决办法就是在建筑物的相应部位设置变形缝。
所谓变形缝，实际上就是把一个整体的建筑物从结构上断开，划分成两个或两个以上的独立的结构单元，两个独立的结构单元之间的缝隙就形成了建筑的变形缝。
设置了变形缝之后，建筑物从结构的角度看，其独立单元的平面尺寸变小了，复杂的结构体型变得简单了，不同类型的结构之间相对独立了，每个独立的结构单元下的地基土质的承载能力差距不大了。
这样，当环境温度的变化、建筑物的沉降、地震作用等情形出现时，建筑物不能正常使用、甚至结构遭到严重破坏等后果就可以避免了。
当然，建筑物设置变形缝使其从结构上断开、被划分成两个或两个以上的独立的结构单元之后，在变形缝处还要进行必要的构
围护功能的实现）上仍然是一个整体。
的产生和发展。
垂直于结构的纵轴线;3)施工缝应避开结构的薄弱环节;4)施工缝的设置应考虑施工简便易行。
临时变形缝即行消失，建筑物即成为连续整体的无变形缝结构。
一般情况下，按照所起的
附楼之间的后浇带主要作用为解决高层和低层之间差异沉降量，兼作解决混凝土收缩及温度应力；办公楼两端的后浇带主要解决混凝土收缩及温度应力。
9.隧道内部施工缝、变形缝施工工序作业标准
隧道内部施工缝、变形缝施工工序作业标准1、技术标准（1）模筑衬砌环向施工缝间距按照8～12m一道设计，全环设置，仰拱施工缝与拱墙施工缝应对应一致。
（2）仰拱与拱墙之间设置纵向施工缝，左右各一道。
（3）侧沟环向施工缝与衬砌施工缝对应。
（4）洞门、明洞分界处；明洞、暗洞分界处；地层承载力显著变化处；断面明显变化处设置变形缝，变形缝宽2cm。
（5）施工缝、变形缝防水措施表：2、工序作业标准2.1作业标准（1）施工缝的施工应符合下列规定：1）墙体纵向施工缝不宜设在剪力与弯矩最大处或底板与边墙的交接处，应留在高出底板顶面不小于30cm的墙体上。
2）墙体有预留孔洞时，施工缝距孔洞边缘不应小于30cm。
3）纵向施工缝浇灌混凝土前，应将其表面凿毛，清除浮粒和杂物，用水冲洗干净，保持湿润，可铺上一层厚25～30mm的1∶1水泥砂浆或涂刷混凝土界面剂并及时浇筑混凝土。
4）设止水条的环向施工缝，在端面应预留浅槽，槽应平直，槽宽比止水条宽1～2mm，槽深为止水条厚度的1/2。
5）施工缝内采用中埋式止水带时，应确保位置准确、固定牢靠。
6）施工中应采取措施保证待贴止水条的混凝土界面洁净。
（2）变形缝施工应符合下列规定：1）变形缝的位置、宽度、构造型式应符合设计要求。
2）缝内两侧应平整、清洁、无渗水。
3）缝底应先设置与嵌缝材料无粘结力的背衬材料或遇水膨胀止水条。
4）嵌缝应密实。
（3）止水带可选用橡胶或塑料止水带。
对水压力大、变形大的施工缝、变形缝应选用钢边止水带。
橡胶止水带和钢边止水带应采用三元乙丙橡胶制作，不得采用再生橡胶。
塑料止水带不得采用再生塑料。
当设计选用其它新型、成熟、可靠的材料时，其物理性能应符合国家相关标准的要求，并应满足下列要求：1）止水带外观质量应满足下列要求：①止水带表面不允许有开裂、缺胶、海绵状等影响使用的缺陷。
塑料止水带外观颜色应为材料本色，不得添加颜料和填料，特殊要求除外。
②具体的外观质量要求应符合下表的规定。
关于变形缝、施工缝、后浇带的有关知识.
关于变形缝、施工缝、后浇带的有关知识施工缝、后浇带只是临时性的存在于结构中，待到一定时间随着后续砼的浇筑，我们肉眼根本看不到缝隙的存在，但是如果这些部位处理不好，会对我们结构的性能产生很大的影响，而变形缝则在结构中永久的保留了下去，我们需要采取一定的措施对其进行处理从而满足我们的使用功能。
下面就结合工程实践以及理论知识，简单介绍一下有关各种变形缝、施工缝以及后浇带的相关知识。
1. 变形缝由于温度变化、地基不均匀沉降和地震因素的影响，易使建筑发生变形或破坏，故在设计时通过预留构造缝的方法将结构划分为若干个独立部分，使各部分能够自由独立变化，这种将建筑物垂直分开的构造缝成为变形缝。
变形缝可分为伸缩缝、沉降缝、防震缝三种。
1.1伸缩缝1.1.1 定义伸缩缝是为防止建筑构件因温度和湿度等因素的变化会产生胀缩变形，出现裂缝或破坏，沿建筑物长度方向相隔一定距离预留的垂直缝隙。
1.1.2 设置原则建筑中必须设置伸缩缝的情况主要有三类：一是建筑物长度超过一定限度；二是建筑平面复杂，变化较多；三是建筑中结构类型变化较大。
设置伸缩缝时通常沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开。
1.1.3 构造做法伸缩缝宽度一般为20-40mm，通常采用30mm。
（1）墙体伸缩缝构造：墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时，也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理。
（2）楼地板伸缩缝构造：楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求。
防水施工技术交底
底板防水层铺设完毕，除掉卷材的隔离膜，并立即浇筑50mm厚C40细石混凝土保护层，侧墙防水层应采用现有模板临时保护，避免防水层受到破坏。
⑴止水带采用钢丝固定在结构钢筋上，固定间距40cm，要求固定牢固可靠，避免浇筑和振捣浇筑混凝土时固定点脱落导致止水带倒状、扭曲影响止水效果。
⑵水平设置的止水带均采利排出。
⑶止水带现场仅允许出现对接接头，“丁字、十字”接头必须采用工厂接头，对接接头应采用现场热硫化接头。
（2）施工缝、变形缝处防水：施工缝设中埋式止水带，变形缝采用350mm×10mm外贴式橡胶止水带和350mm×10mm的中埋式钢边橡胶止水带加强防水。
1、底板及侧墙防水施工
底板及侧墙混凝土为防水混凝土，防水混凝土的施工配合比应通过试验确定，试配混凝土的抗渗等级应比设计要求提高一级。铺设预铺式防水卷材时，平面部位采用空铺法铺设，立面采用机械固定法铺设。
涂料防水阴阳角过度构造详图
涂刷大面的防水层，防水层采用多道涂刷（一般3~5道），上下两道涂层涂刷方向应相互垂直。每道涂层实干后，才可进行下道涂膜施工。
聚氨酯涂膜防水层施工完毕并经过验收合格后，应及时施作防水层的保护层，平面保护层采用7cm厚的细石混凝土。详见下图：
涂料防水构造详图
涂料防水施工缝预留部分施做详图
防水层破损部位应采用相同材质材料进行修补，补丁满粘在破损部位补丁四周距破损边缘的最小距离不小于10cm，补丁胶粘层应面向现浇混凝土。
3） 注意事项
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交底记录
隧道
技术交底记录编号
CLZQ6-1-CZS1#JK-防排水-02 工程名称川主寺1#隧道进口交底级别Ⅱ级
工序名称
施工缝、变形缝施工工艺
部位名称防水和排水
（内容）
施工单位隧道第一架子队二衬工班交底日期
交底内容：
1、适用范围：
本技术交底适用于川主寺1#隧道进口工区的施工缝、变形缝施工。
2、施工缝、变形缝防水施工工艺
2.1、施工缝、变形缝处理
暗洞施工缝环向、纵向采用背贴式止水带+中埋式橡胶止水带；变形缝环向采用背贴式止水带+中埋式钢边止水带+填缝材料+防水密封材料。
明洞施工缝环向拱墙采用中埋式橡胶止水带+遇水膨胀橡胶止水条、仰拱采用背贴式止水带+中埋式橡胶止水带，纵向采用中埋式橡胶止水带+遇水膨胀橡胶止水条；变形缝环向采用中埋式钢边止水带+填缝材料+遇水膨胀橡胶止水条+防水密封材料。
2.2、材料类型
，厚度不小于6mm。
纵向施工缝采用的中埋式橡胶止水带：宽度不小于300mm，厚度不小于10mm。
，厚度不小于6mm。
，厚度不小于4mm，凸高不小于30mm。
2.3、止水带施工
施工工艺流程：
中埋式止水带施工包括钻钢筋孔、安装及固定钢筋卡、固定止水带等环节其施工工艺流程如下所示：
中埋式止水带施工工艺流程图 施工方法及步骤
(1)立模，挡头板穿入固定钢筋；
(2)安置橡胶止水带（一侧弯折）及浸沥青木丝板； (3)浇筑一侧砼； (4)拆模；
(5)拉直止水带另一侧并固定（回填浸沥青木丝板）； (6)立模浇筑另一侧砼； (7)凿除浸沥青木丝板5cm ；
(8)用压注枪压入聚硫双组分密封膏（压实抹平）。
仰拱（底板）环向施工缝防水构造图
纵向施工缝防水构造图
不等厚衬砌相连处变形缝防水构造图
等厚衬砌变形缝防水构造图 明暗衬砌相连处变形缝防水构造图
施工准备
在台车挡头板上设置钢筋卡底座
安装背托钢筋及钢筋卡
固定止水带
灌注防水混凝土
加工背托钢筋及钢筋卡
结束
A 、素砼止水带的安装和固定
方案一：挡头模扳由两块组成，止水带从中间穿过。
素混凝土中采用钢筋卡固定止水带，钢筋卡采用φ6钢筋制作，第一节衬砌通过铁丝将钢筋卡固定在挡头模板上，钢筋卡按环向间距0.3m 设置；在第二节衬砌时扳直钢筋卡垂直固定第二节衬砌内的止水带。
方案二：止水带垂直弯曲，一端垂直挡头模板，一端紧贴挡头模板（涂抹上脱模剂），待第一节衬砌完后将紧贴模板止水带弯入第二节衬砌。
素混凝土中采用钢筋卡固定止水带，钢筋卡采用φ6钢筋制作，第一节衬砌通过铁丝将钢筋卡和止水带固定在挡头模板上，钢筋卡按环向间距0.3m 设置；在第二节衬砌时扳直钢筋卡将一起弯入的止水带垂直固定在第二节衬砌内。
B 、钢筋混凝土施工缝、变形缝防水施工
钢筋混凝土施工缝、变形缝防水施工主要有两种施工方案。
方案一：挡头模扳由两块组成，止水带从中间穿过。
钢筋混凝土中采用特殊箍筋+铁丝来固定止水带，第一节衬砌通过铁丝和特殊箍筋将止水带固定在U 形空内，特殊箍筋设置间距同环向箍筋间距；第二节衬砌通过在衬砌挡头钉水泥钉、铁丝及铁丝箍筋将止水带垂直固定在U 形空内。
方案二：止水带垂直弯曲，一端垂直挡头模板，一端紧贴挡头模板（涂抹上脱模剂），待第一节衬砌完后将紧贴模板止水带弯入第二节衬砌。
钢筋混凝土中
素混凝土段中埋式止水带的固定方案一示意图2 方案一的钢筋卡大样图 素混凝土段中埋式止水带的固定方案一示意图1 素混凝土段中埋式止水带的固定方案二示意图1
素混凝土段中埋式止水带的固定方案二示意图2
方案二的钢筋卡大样图。
