建筑结构与识图剪力墙结构
合集下载
剪力墙平法识图完整版本
16图集P73
剪力墙柱的钢筋构造
暗柱的钢筋设置包括：暗柱的纵筋、箍筋和拉筋。 端柱的钢筋设置包括：端柱的纵筋、箍筋和拉筋。在 框架一剪力墙结构中，剪力墙的端柱经常担当框架结构中 的框架柱的作用，这时候端柱的钢筋构造应该遵照框架柱 的钢筋构造。 暗柱和端柱在16G101-1图集中统称为边缘构件，并且 把它们划分为约束边缘构件和构造边缘构件两大类，下面 分别介绍构造边缘构件和约束边缘构件的钢筋构造及适用 范围。
例： G10@ ，1表5示0墙梁两个侧面纵筋对称配置为：I级钢筋，直径 10mm ，间距
为150。
预制剪力墙图集
预制剪力墙制图规则（见图集P4）
1.预制剪力墙编号
预制剪力墙制图规则（见图集P5）
预制剪力墙制图规则（见图集P5）
预制剪力墙制图规则（见图集P5）
预制剪力墙制图规则（见图集P5）
16G101-1平面整体表示方法制图规则和构造 （3）注写墙梁顶面标高高差
指相对于墙梁所在结构层楼面标高的高差值，墙梁标高大 于楼面标高为正值，反之为负值，当无高差时不注。
（4）注写墙梁截面尺寸 b，h
截面注写方式
指在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、 墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力 墙平法施工图。
在分析剪力墙的钢筋布置时，不要忘记这个原则。例如， 剪力墙的竖向钢筋（包括墙身的垂直分布筋和暗柱的纵筋）， 能直通伸到上一层时，则穿越暗梁或边框梁直通到上一层。
当剪力墙变截面时，剪力墙的竖向钢筋也是“能直通则直 通”，直通伸到上一层，只有在上下层的钢筋规格不同，当 前楼层的竖向钢筋弯锚插入顶板，而上一层的竖向钢筋直锚 插入当前楼层。
剪力墙柱的钢筋构造
剪力墙柱的纵筋连接构造要点为： (1)相邻纵筋应交错连接。当采用搭接连接时，
建筑识图与构造 第3版 第3章 房屋构造的基本知识
1 地下或半地下建筑(室)和一类高层建筑的耐火等级 不应低于一级；
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。
2 单、多层重要公共建筑和二类高层建筑的耐火等 级不应低于二级。
3.1.3 民用建筑的基本构造组成
屋顶：建筑物顶部 的围护和承重构件。
墙体和柱：建筑物 的承重与围护构件。
楼地层：建筑中 的水平承重构件。
基础：建筑物下 部承重构件。
门窗：均属于 非承重构件。 楼梯：楼房建筑 中的垂直交通设 施。
第三章 房屋构造基本知识
1
3.1 房屋的构造组成
2
3.2 民用建筑的定位轴线布置
3.1 房屋的构造组成
3.1.1 建筑物的分类
建筑物：指供人们生活、学习、工作、居住 以及从事各种生产和文化活动的场所。
而其它间接为人们提供服务的设施称为构筑物， 如水池、水塔、烟囱等 。
建筑物
按使用 性质
按结构 类型
普通建筑和构筑物 易于替换结构构件的建筑
临时性建筑
2、按耐火等级划分 耐火等级由组成建筑物的构件的燃烧性能和耐火极限来确定。 （1）建筑结构材料的燃烧性能 1)不燃材料：指在空气中受到火烧或高温作用时，不起火、不 燃烧、不炭化的材料，如砖、石、金属材料和其他无机材料。 2)难燃材料：指在空气中受到火烧或高温作用时，难起火、难 燃烧、难炭化的材料，当火源移走后，燃烧或微燃立即停止的 材料。如刨花板和经过防火处理的有机材料。 3)可燃材料：指在空气中受到火烧或高温作用时，立即起火燃 烧且火源移走后仍能继续燃烧或微燃的材料，如木材、纸张等 材料
墙体如果是外承 重墙，平面定位 轴线距顶层墙身 内缘120mm。
如果是非承重 墙，平面定位 轴线与顶层墙 身内缘重合。
按承重外墙处理
按非承重外墙处理
（5）带壁柱外墙的墙体平面定位轴线 ： 应与墙体内缘相重合或距墙体内缘120mm 。
剪力墙平法识图
1.列表注写方式 列表注写方式，系分别在剪力墙柱表、剪力墙身表和 剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘 制截面配筋图并注写几何尺寸与配筋具体数值的方式，来 表达剪力墙平法施工图。
列表注写方式 墙柱 墙身 墙梁
16G101-1 图集 p22
4.1.4 剪力墙平法施工图制图规则
4.1.4 剪力墙平法施工图制图规则
1.端部无暗柱时水平分布钢筋构造
端部无暗柱时，剪力墙水平分布钢筋伸到剪力墙边缘弯折10d， 端部每道水平分布钢筋均设双列拉筋。
2.端部有暗柱时水平分布钢筋构造
剪力墙端部有暗柱时，剪力墙水平分布筋伸到暗柱端部纵筋的 内侧，然后弯折10d。
4.3.1 剪力墙身水平分布钢筋构造
3.转角墙水平分布钢筋构造
4.1.1 剪力墙构件的组成
在剪力墙平法施工图中，剪力墙结构可视为由剪力墙柱、剪力墙身、 剪力墙梁三类构件组成。
4.1.1 剪力墙构件的组成
4.1.2 剪力墙构件钢筋骨架的组成
剪力墙外表看起来就 是一堵钢筋混凝土墙，其 实它内部的钢筋是由墙柱、 墙身、墙梁、墙洞等各类 钢筋构成。
4.1.3 剪力墙编号规定
4.3.1 剪力墙身水平分布钢筋构造
(2) 剪力墙水平分布筋在端柱转角墙中的构造，剪力墙水平分布 筋在端柱转角墙中的构造按照端柱与墙的不同位置分三种。
(3) 剪力墙水平分布筋在端柱翼墙中的构造，参见16G标准图集。
剪力墙水平分布筋在转角墙柱中的构造有三种：一是剪力墙的外 侧水平分布筋从转角的一侧连续通过转弯，在墙体配筋量较小一侧 搭接；二是剪力墙的外侧水平分布筋分别在转角的两侧进行搭接； 三是剪力墙的外侧水平分布筋在转角处搭接。
4.3.1 剪力墙身水平分布钢筋构造
列表注写方式 墙柱 墙身 墙梁
16G101-1 图集 p22
4.1.4 剪力墙平法施工图制图规则
4.1.4 剪力墙平法施工图制图规则
1.端部无暗柱时水平分布钢筋构造
端部无暗柱时，剪力墙水平分布钢筋伸到剪力墙边缘弯折10d， 端部每道水平分布钢筋均设双列拉筋。
2.端部有暗柱时水平分布钢筋构造
剪力墙端部有暗柱时，剪力墙水平分布筋伸到暗柱端部纵筋的 内侧，然后弯折10d。
4.3.1 剪力墙身水平分布钢筋构造
3.转角墙水平分布钢筋构造
4.1.1 剪力墙构件的组成
在剪力墙平法施工图中，剪力墙结构可视为由剪力墙柱、剪力墙身、 剪力墙梁三类构件组成。
4.1.1 剪力墙构件的组成
4.1.2 剪力墙构件钢筋骨架的组成
剪力墙外表看起来就 是一堵钢筋混凝土墙，其 实它内部的钢筋是由墙柱、 墙身、墙梁、墙洞等各类 钢筋构成。
4.1.3 剪力墙编号规定
4.3.1 剪力墙身水平分布钢筋构造
(2) 剪力墙水平分布筋在端柱转角墙中的构造，剪力墙水平分布 筋在端柱转角墙中的构造按照端柱与墙的不同位置分三种。
(3) 剪力墙水平分布筋在端柱翼墙中的构造，参见16G标准图集。
剪力墙水平分布筋在转角墙柱中的构造有三种：一是剪力墙的外 侧水平分布筋从转角的一侧连续通过转弯，在墙体配筋量较小一侧 搭接；二是剪力墙的外侧水平分布筋分别在转角的两侧进行搭接； 三是剪力墙的外侧水平分布筋在转角处搭接。
4.3.1 剪力墙身水平分布钢筋构造
剪力墙平法识图PPT课件
05
剪力墙平法识图常见问 题及解决方法
常见错误类型及原因分析
01
02
03
忽略细节
在识图过程中，容易忽略 图纸中的细节信息，如标 注、符号等，导致理解偏 差。
对规范不熟悉
对剪力墙平法识图的相关 规范不熟悉，容易出现理 解错误或遗漏重要信息。
缺乏经验
缺乏实际工程经验，难以 准确判断图纸中的实际情 况和可能存在的问题。
平法识图的步骤
首先阅读结构设计总说明，了解工程概况、 设计依据、荷载资料、施工注意事项等；其 次阅读基础平面图及详图，了解基础类型及 埋置深度；然后阅读楼层结构平面布置图及 剖面图，了解各层梁、板、柱、墙等构件的 平面布置及竖向布置；最后根据平面图、剖 面图以及详图等，想象出整个建筑物的立体
形象。
03
1 2
钢筋混凝土结构的基本组成
包括钢筋、混凝土、模板等。
钢筋混凝土结构的图示方法
包括剖面图、断面图、立面图、平面图等。
3
钢筋混凝土结构的标注方法
包括构件名称、截面尺寸、钢筋配置等标注方法 。
平法识图基本原理与步骤
平法识图的基本原理
利用平面整体表示方法，将结构构件的尺寸 和配筋按照一定的规则直接表示在各类构件 的结构平面布置图上，再与标准构造详图相 配合，形成一套完整的结构设计图纸。
案例二：某商业综合体剪力墙平法识图
工程概况
剪力墙设计
介绍该商业综合体的基本信息，如建筑规 模、功能分区、结构特点等。
阐述该商业综合体中剪力墙的设计原则和 方法，包括墙体的抗震性能、稳定性等方 面的考虑。
平法识图要点
工程实践
结合商业综合体的特点，讲解在识别剪力 墙平法表示时需要注意的要点和技巧。
建筑结构识图剪力墙结构平法施工图识读
2.基础筏板底部与顶部钢筋的混凝土保护层厚度分 别为多少？挡土墙外侧和内侧钢筋的混凝土保护层 厚度分别为多少？厨房、卫生间楼板的混凝土保护 层厚度是多少？
3.找出地下室与土壤接触的填充墙的墙体材料及等 级、砂浆类型及等级？地下室与土壤接触的填充墙 外侧是否抹防水砂浆？
4.柱钢筋采用什么连接方式？梁钢筋采用什么连接 方式？柱类构件钢筋连接百分率不宜大于多少？
什么？ 4.该柱是约束边缘构件柱还是构造边缘构件柱？Lc 以内阴影区以外配置箍筋还是拉筋？直径和间距是 多少？
5.找出7轴剪力墙梁，该梁的代号是什么？ 该梁跨度是多少？截面宽度是多少？截面高度是多少？ 上部纵筋的根数与直径？下部纵筋的根数与直径？ 侧面纵筋的根数与直径？ 箍筋的直径、间距及箍筋的肢数？
6．找出C轴连梁，该梁跨度是多少？描述该梁顶相 对标高高差、截面尺寸、上部纵筋、下部纵筋、侧 面纵筋及箍筋？
7．15～19轴剪力墙身洞口编号是多少？该洞的截 面尺寸是多少？洞口上下设补强钢筋还是暗梁？
8．找出11轴的剪力墙柱、墙身、墙梁？
1.本建筑物地下有多少层？地上有多少层？ 2.约束边缘构件设置在哪些楼层？ 3.找出7轴最上部的边缘构件，该边缘构件柱编号是
6.7轴所有剪力墙身的代号是什么？ 从2.250~5.770，墙身厚度是多少？ 水平分布筋直径及间距？ 垂直分布筋直径及间距？ 拉筋直径及间距？钢筋排数是多少排？
7.H轴剪力墙梁的代号是什么？ 该梁跨度是多少？截面宽度是多少？截面高度是多少？ 上部纵筋的根数与直径？下部纵筋的根数与直径？ 侧面纵筋的根数与直径？ 箍筋的直径、间距及箍筋的肢数？
读附图5“基础顶～2.720剪力墙平法施工图”，回 答下列问题。
1．1C轴交接处剪力墙两边缘构件是约束边缘构件 还是构造边缘构件？是暗柱、端柱、翼墙还是转角 墙？从后面的柱表中找出两边缘构件的纵筋和箍筋。 箍筋有加密区和非加密区吗？
3.找出地下室与土壤接触的填充墙的墙体材料及等 级、砂浆类型及等级？地下室与土壤接触的填充墙 外侧是否抹防水砂浆？
4.柱钢筋采用什么连接方式？梁钢筋采用什么连接 方式？柱类构件钢筋连接百分率不宜大于多少？
什么？ 4.该柱是约束边缘构件柱还是构造边缘构件柱？Lc 以内阴影区以外配置箍筋还是拉筋？直径和间距是 多少？
5.找出7轴剪力墙梁，该梁的代号是什么？ 该梁跨度是多少？截面宽度是多少？截面高度是多少？ 上部纵筋的根数与直径？下部纵筋的根数与直径？ 侧面纵筋的根数与直径？ 箍筋的直径、间距及箍筋的肢数？
6．找出C轴连梁，该梁跨度是多少？描述该梁顶相 对标高高差、截面尺寸、上部纵筋、下部纵筋、侧 面纵筋及箍筋？
7．15～19轴剪力墙身洞口编号是多少？该洞的截 面尺寸是多少？洞口上下设补强钢筋还是暗梁？
8．找出11轴的剪力墙柱、墙身、墙梁？
1.本建筑物地下有多少层？地上有多少层？ 2.约束边缘构件设置在哪些楼层？ 3.找出7轴最上部的边缘构件，该边缘构件柱编号是
6.7轴所有剪力墙身的代号是什么？ 从2.250~5.770，墙身厚度是多少？ 水平分布筋直径及间距？ 垂直分布筋直径及间距？ 拉筋直径及间距？钢筋排数是多少排？
7.H轴剪力墙梁的代号是什么？ 该梁跨度是多少？截面宽度是多少？截面高度是多少？ 上部纵筋的根数与直径？下部纵筋的根数与直径？ 侧面纵筋的根数与直径？ 箍筋的直径、间距及箍筋的肢数？
读附图5“基础顶～2.720剪力墙平法施工图”，回 答下列问题。
1．1C轴交接处剪力墙两边缘构件是约束边缘构件 还是构造边缘构件？是暗柱、端柱、翼墙还是转角 墙？从后面的柱表中找出两边缘构件的纵筋和箍筋。 箍筋有加密区和非加密区吗？
建筑结构识图剪力墙基本知识与配筋构造2

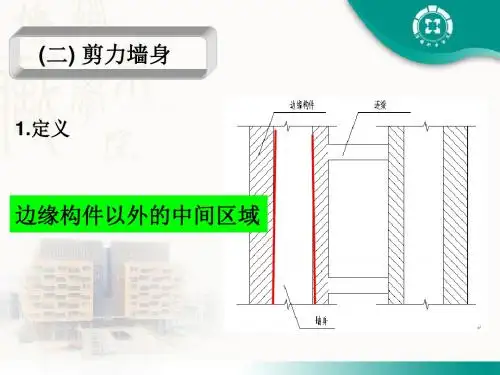

(二) 剪力墙身
1.定义
边缘构件以外的中间区域
2.钢筋
• 水平分布筋 • 竖向分布筋 • 拉筋
水平分布筋
拉筋 竖向分布筋
水平分布筋 竖向分布筋
拉筋
有抗震设防建筑，剪力墙分布钢筋排数与墙厚关系
墙体厚度（mm） ≤400 400<墙厚≤700 >700
分布筋排数 应双排 宜三பைடு நூலகம் 宜四排
拉筋的排布方式
三、剪力墙结构的抗震措施
课后作业
课后参观建筑工程实训中心，说出剪力墙柱、墙身、墙梁 钢筋的名称。
结束 谢谢
抗震设防烈度
7度
8度
9度
0.2g 0.3g
120 100
80
50
120 100
80
60
100
80
50 不应采 用
2.抗震等级 丙类建筑的抗震等级应按下表确定
结构体系类型
框架— 剪力墙 结构
高 度（m）
框架 剪力墙
剪力墙 高 度（m）
结构
剪力墙
6 ≤＞ 60 60 四三
三 ≤＞ 80 80 四三
设防烈度
矩形排布 梅花形排布
【课内练习】 某剪力墙身表如图所示，回答下列问题
1.Q1的厚度是多少？基础顶到11.600标高处墙身竖向分布筋与 水平分布筋直径及间距分别是多少？竖向钢筋在外还是在内？ 拉筋的直径及间距是多少？拉筋采用什么布置方式？绘图示意 拉筋的布置方式？
(三) 剪力墙梁
连梁 暗梁 边框梁
本工程嵌固在基础顶，底部加强区范围为基础顶
结构设计说 ～7.700标高
明
设置约束边缘构件范围为基础顶～14.500标高
问题
1.定义
边缘构件以外的中间区域
2.钢筋
• 水平分布筋 • 竖向分布筋 • 拉筋
水平分布筋
拉筋 竖向分布筋
水平分布筋 竖向分布筋
拉筋
有抗震设防建筑，剪力墙分布钢筋排数与墙厚关系
墙体厚度（mm） ≤400 400<墙厚≤700 >700
分布筋排数 应双排 宜三பைடு நூலகம் 宜四排
拉筋的排布方式
三、剪力墙结构的抗震措施
课后作业
课后参观建筑工程实训中心，说出剪力墙柱、墙身、墙梁 钢筋的名称。
结束 谢谢
抗震设防烈度
7度
8度
9度
0.2g 0.3g
120 100
80
50
120 100
80
60
100
80
50 不应采 用
2.抗震等级 丙类建筑的抗震等级应按下表确定
结构体系类型
框架— 剪力墙 结构
高 度（m）
框架 剪力墙
剪力墙 高 度（m）
结构
剪力墙
6 ≤＞ 60 60 四三
三 ≤＞ 80 80 四三
设防烈度
矩形排布 梅花形排布
【课内练习】 某剪力墙身表如图所示，回答下列问题
1.Q1的厚度是多少？基础顶到11.600标高处墙身竖向分布筋与 水平分布筋直径及间距分别是多少？竖向钢筋在外还是在内？ 拉筋的直径及间距是多少？拉筋采用什么布置方式？绘图示意 拉筋的布置方式？
(三) 剪力墙梁
连梁 暗梁 边框梁
本工程嵌固在基础顶，底部加强区范围为基础顶
结构设计说 ～7.700标高
明
设置约束边缘构件范围为基础顶～14.500标高
问题
16G101三维立体平法结构识图第三章剪力墙识图
bc
h c
纵筋、箍筋详见设计标注
扶壁柱FBZ
竖向分布筋非边缘暗柱
竖向分布筋
水平分布筋
拉筋
图集号16G101-1-78
连梁、暗梁和边框梁侧面纵筋和拉筋构造
(侧面纵筋详见具体工程设计;拉筋直径:当梁宽< 350mm时为6mn,梁宽> 350mm时为8mm ,拉筋间距为2倍箍筋间距,竖向沿侧面水平筋隔一拉一
傅华夏
审核校对
设计剪力墙水平分布钢筋计入约束边缘构件
体积配箍率的构造做法
郭仁俊
廖宜香纵筋、箍筋详见设计标注
拉筋详见设计标注
拉筋详见设计标注
lc
约束边缘转角墙
图集号16G101-1-76
: 1.计入的墙水平分布钢筋的体积配箍率不应大于总体积配箍率的30 %。
2.约束边缘端柱水平分布钢筋的构造做法参照约束边缘暗柱。
外侧水平贯通筋外侧水平非贯通筋外侧竖向非贯通筋地下室顶板顶面墙顶通长加强筋（按具体设计）H-1/3 H-1外侧水平非贯通筋ln1/3、Hn/3中较小值非连接区外侧水平贯通筋连接区lnx/3、Hn/3 lnx/3、Hn/3中较小值中较小值非连接区非连接区外侧水平贯通筋连接区lnx/3、Hn/3中较小值非连接区外侧竖向贯通筋,在连接区采用搭接、机械连接或焊接外侧竖向贯通筋连接区ln1 ln2 ln3 2 - 3 -中较小值中较小值1 -内侧水平贯通筋连接区内侧水平贯通筋连接区地下室外墙水平钢筋构造lnx为相邻水平跨的较大净跨值,Hn为本层层高外侧水平非贯通筋外侧水平非贯通筋外侧水平贯通筋外侧竖向贯通筋连接区ln1/4、Hn/4 ln2/4、Hn/4中较小值ln3/4、Hn/4中较小值H-1 H-x/3扶壁柱或内墙ln2/4、Hn/4内侧竖向贯通筋连接区外侧竖向非贯通筋内侧竖向贯通筋,在连接区采用搭接、机械连接或焊接H-2/3 H-2/4 H-2/4 H-1/4内侧竖向贯通筋连接区外侧竖向非贯通筋H-x/3外侧竖向贯通筋外侧竖向非贯通筋地下室外墙竖向钢筋构造（H-x为H-1和H-2的较大值）外侧竖向非贯通筋地下室外墙DWQ钢筋构造审核郭仁俊校对图集号页16G101-1 - 8 2廖宜香设计傅华夏
h c
纵筋、箍筋详见设计标注
扶壁柱FBZ
竖向分布筋非边缘暗柱
竖向分布筋
水平分布筋
拉筋
图集号16G101-1-78
连梁、暗梁和边框梁侧面纵筋和拉筋构造
(侧面纵筋详见具体工程设计;拉筋直径:当梁宽< 350mm时为6mn,梁宽> 350mm时为8mm ,拉筋间距为2倍箍筋间距,竖向沿侧面水平筋隔一拉一
傅华夏
审核校对
设计剪力墙水平分布钢筋计入约束边缘构件
体积配箍率的构造做法
郭仁俊
廖宜香纵筋、箍筋详见设计标注
拉筋详见设计标注
拉筋详见设计标注
lc
约束边缘转角墙
图集号16G101-1-76
: 1.计入的墙水平分布钢筋的体积配箍率不应大于总体积配箍率的30 %。
2.约束边缘端柱水平分布钢筋的构造做法参照约束边缘暗柱。
外侧水平贯通筋外侧水平非贯通筋外侧竖向非贯通筋地下室顶板顶面墙顶通长加强筋（按具体设计）H-1/3 H-1外侧水平非贯通筋ln1/3、Hn/3中较小值非连接区外侧水平贯通筋连接区lnx/3、Hn/3 lnx/3、Hn/3中较小值中较小值非连接区非连接区外侧水平贯通筋连接区lnx/3、Hn/3中较小值非连接区外侧竖向贯通筋,在连接区采用搭接、机械连接或焊接外侧竖向贯通筋连接区ln1 ln2 ln3 2 - 3 -中较小值中较小值1 -内侧水平贯通筋连接区内侧水平贯通筋连接区地下室外墙水平钢筋构造lnx为相邻水平跨的较大净跨值,Hn为本层层高外侧水平非贯通筋外侧水平非贯通筋外侧水平贯通筋外侧竖向贯通筋连接区ln1/4、Hn/4 ln2/4、Hn/4中较小值ln3/4、Hn/4中较小值H-1 H-x/3扶壁柱或内墙ln2/4、Hn/4内侧竖向贯通筋连接区外侧竖向非贯通筋内侧竖向贯通筋,在连接区采用搭接、机械连接或焊接H-2/3 H-2/4 H-2/4 H-1/4内侧竖向贯通筋连接区外侧竖向非贯通筋H-x/3外侧竖向贯通筋外侧竖向非贯通筋地下室外墙竖向钢筋构造（H-x为H-1和H-2的较大值）外侧竖向非贯通筋地下室外墙DWQ钢筋构造审核郭仁俊校对图集号页16G101-1 - 8 2廖宜香设计傅华夏
28 剪力墙构造详图
（３）剪力墙端部洞口连梁纵筋构造。当剪力墙端部长度≤max（laE ，600ｍｍ）时， 可采 用弯折锚固形式，上下部纵筋伸至剪力墙外侧纵筋内侧后弯折15d。但当剪力墙端部长度 ≥max(laE ,600mm)时，仍采用直锚形式。 （４） 连梁箍筋和拉筋。连梁箍筋设置范围分两种情况， 即中间层连梁和顶层连梁。
剪力墙细部构造详图
中间层连梁箍筋仅设置在洞口宽度范围内，而顶层连梁箍筋不仅在洞口宽度范围内设置， 在上下纵筋锚固区也应设置直径同跨中间距为150ｍｍ的箍筋。
拉筋直径：当梁宽≤350ｍｍ时，为６ｍｍ；梁宽＞350ｍｍ时为8ｍｍ。拉筋间距为２倍 箍筋间距，竖向沿侧面水平筋隔一拉一。
剪力墙细部构造详图
剪力墙细部构造详图
连梁配筋构造
在剪力墙结构中，连接墙肢与墙肢的梁称为连梁。
（１）单洞口连梁纵筋构造，剪力墙连梁上下部纵筋锚入剪力墙内的长度为max(laE， 600mm)。 （２）双洞口连梁纵筋构造，当两洞口的洞间墙长度不能满足两侧连梁纵筋直锚长度 2*min(laE,600mm)的要求时，可采用双洞口连梁。其构造要求为连梁上部、下部、侧面纵 筋连续通过洞间墙，上下部纵筋锚入剪力墙内的长度为max(laE,600mm)。
建筑结构与识图
主讲人：
Part 1
任务一
课程复习
常用的结构体系
框架体系 剪力墙体系 框架-剪力墙体系
筒体体系
梁和柱为主要承重构件
墙体作为竖向承重和抵 抗侧力的结构
框架结构中增设一定数 量的钢筋混凝土剪力墙
筒体由若干片剪力墙围 合而成的封闭井筒式结构
课程复习：列表注写
课程复习：列表注写
课程复习：截面注写
当圆形洞口直径D≤300ｍ ｍ时， 洞口四周设置补强钢 筋。当圆形洞口300ｍｍ＜ D ≤800ｍｍ时，洞口四周设置 正六边形补强钢筋。当圆形洞 口直径D＞800ｍｍ时，沿洞口 周长配置环形加强筋。在洞口 上下设置补强暗梁。
剪力墙细部构造详图
中间层连梁箍筋仅设置在洞口宽度范围内，而顶层连梁箍筋不仅在洞口宽度范围内设置， 在上下纵筋锚固区也应设置直径同跨中间距为150ｍｍ的箍筋。
拉筋直径：当梁宽≤350ｍｍ时，为６ｍｍ；梁宽＞350ｍｍ时为8ｍｍ。拉筋间距为２倍 箍筋间距，竖向沿侧面水平筋隔一拉一。
剪力墙细部构造详图
剪力墙细部构造详图
连梁配筋构造
在剪力墙结构中，连接墙肢与墙肢的梁称为连梁。
（１）单洞口连梁纵筋构造，剪力墙连梁上下部纵筋锚入剪力墙内的长度为max(laE， 600mm)。 （２）双洞口连梁纵筋构造，当两洞口的洞间墙长度不能满足两侧连梁纵筋直锚长度 2*min(laE,600mm)的要求时，可采用双洞口连梁。其构造要求为连梁上部、下部、侧面纵 筋连续通过洞间墙，上下部纵筋锚入剪力墙内的长度为max(laE,600mm)。
建筑结构与识图
主讲人：
Part 1
任务一
课程复习
常用的结构体系
框架体系 剪力墙体系 框架-剪力墙体系
筒体体系
梁和柱为主要承重构件
墙体作为竖向承重和抵 抗侧力的结构
框架结构中增设一定数 量的钢筋混凝土剪力墙
筒体由若干片剪力墙围 合而成的封闭井筒式结构
课程复习：列表注写
课程复习：列表注写
课程复习：截面注写
当圆形洞口直径D≤300ｍ ｍ时， 洞口四周设置补强钢 筋。当圆形洞口300ｍｍ＜ D ≤800ｍｍ时，洞口四周设置 正六边形补强钢筋。当圆形洞 口直径D＞800ｍｍ时，沿洞口 周长配置环形加强筋。在洞口 上下设置补强暗梁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
列表注写方式
• 就是在柱平面布置图上，先对柱进行编号，然后分别在同一编号的柱中选 择一个（当柱截面与轴线关系不同时，需选几个）截面注写几何参数代号（b1、 b2；h1、h2）；在柱表中注写柱号、柱起止标高、几何尺寸（含柱截面对轴线的 情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表 达柱平面整体配筋
•
柱的编号 起止标高 截面尺寸：对于矩形柱注写柱截面尺寸b×h及与轴线关系的几何 参数代号b1、b2和h1、h2的具体数值，须对应于各段柱分别注写。 其中b=b1+b2,h=h1+h2。对于圆柱改为圆柱的直径d 纵筋：当柱的纵筋直径相同，各边根数也相同，将纵筋注写在“ 全部纵筋”一栏中；除此之外，柱纵筋分为角筋、截面b边中部筋 和h边中部筋三项分别注写
梁的原 位标注
梁顶面标高相对于该结构楼面标高的高差值 梁支座上部纵筋 梁的下部纵筋 附加箍筋或吊筋
对集中标注的原位修正信息
•
截面注写方式
在分标准层绘制的梁平面布置图上，分别在不同编 号的梁中各选择一根用截面剖切符号引出配筋图，并 在其上注写截面尺寸和配筋具体数值的方式来表达梁 的整体配筋
截面注写方式常可与平面注写方式结合使用，对于 梁布置过密的局部或为表达异型截面梁的尺寸及配筋 时常采用截面注写方式表达。截面注写方式也可单独 使用
不同标准层：当采用截面注写方式时，可以根据具 体情况，在一个柱平面布置图上加小括号“（）”和尖 括号“〈 〉”来区分和表达不同标准层的注写数值，但 与柱标高要一一对应
起止标高：采用截面注写方式绘制的柱施工图中，图 名应注写各段柱的起止标高，至柱根部往上以变截面位 置或截面未变但配筋改变处分段注写。框架柱的根部标 高为基础顶面标高
8.剪力墙两端及洞口两侧应设置边缘构件：
•
•抗震墙设置构造边缘构件的最大轴压比
等级或烈度 轴压比
一级（9度） 0.1
一级（8度） 0.2
二级 0.3
•约束边缘构件范围 及其配箍特征值
项目
（暗柱） （有翼缘或端柱）
一级（9度） 0.2 0.25 0.20
一级（8度） 0.2 0.20 0.15
二级 0.2 0.20 0.15
•抗震墙构造边缘构件的配筋要求
•
•a）暗柱；
b）翼墙；
c）端柱；
d）转角墙
•剪力墙的构造边缘构件范围
•
• 剪力墙的约束边缘构件
•
• 连系梁配筋构造示意图
•
•3．钢筋混凝土框架-剪力墙结构
抗震墙的厚度不应小于160mm且不应小于层高的 1/20，底部加强部位的抗震墙厚度不应小于200mm且 不应小于层高的1/16，抗震墙的周边应设置梁(或暗 梁)和端柱组成的边框；端柱截面宜与同层框架柱相 同，并应满足本章对框架柱的要求；抗震墙底部加强 部位的端柱和紧靠抗震墙洞口的端柱宜按柱箍筋加密 区的要求沿全高加密箍筋
箍筋类型：在表中箍筋类型栏内注写箍筋类型和及箍筋肢数。各 种箍筋类型图以及箍筋复合的具体方式，根据具体工程由设计人 员画在表的上部或图中的适当位置，并在其上标注与表中相应的b 、h和编上类型号
箍筋直径和间距：在表中箍筋栏内注写箍筋，包括钢筋种类、直 径和间距
•
• 5.3.3 梁平法施工图表示方法
• 梁平面布置图，应分别按梁的不同结构层 (标准层) ，将全部梁和与其相关联的柱，墙、板一起采用适当比例 绘制。在梁平法施工图中，尚应按规定注明各结构层的顶 面标高及相应的结构层号
•
5.剪力墙厚度大于140 mm时，其竖向和水平分布钢筋：
6. 剪力墙的水平和竖向分布钢筋的配置，应符合下列规定： （1）一、二、三级抗震等级的剪力墙：
（2）部分框支剪力墙结构的剪力墙底部加强部位：
（3）剪力墙水平和竖向分布钢筋的直径不宜大于墙厚的1/10 。
7.一、二级抗震等级的剪力墙底部加强部位在重力荷载代表值 作用下，墙肢的轴压比N／(fcA)不宜超过表5-1的限值。
(XX)、(XXA)或（XXB）
•柱 编 号
•梁 编 号
•
墙身及墙梁
墙身及墙梁类型
代号
剪力墙
序 号
墙柱
墙柱类型
代号
序号
约束边缘暗柱
YAZ
XX
剪力墙墙身
Q
XX
约束边缘端柱
YDZ
XX
连梁（无交叉暗撑、钢）
LL
XX 约束边缘翼墙（柱） YYZ
XX
连梁（有交叉钢筋） LL（JG） XX 约束边缘转角墙（柱） YJZ
部筋
4φ20 4φ20
375 37 15 50
325 32 15 50
275 27 15 50
箍筋类型号 箍筋
550 450 350
备注
1（5×4） 1（4×4） 1（4×4）
φ10a10 0/200
φ10a10 0/200
φ8a100 /200
箍筋类 型见图 集（ 03G101 -1）
• 柱表
•柱表内容
XX
连梁（有交叉暗撑） LL（JC） XX
构造边缘柱
GDZ
XX
暗梁
AL
XX
构造边缘暗柱
GAZ
XX
边框梁
BKL
XX 构造边缘翼墙（柱） GYZ
XX
墙身矩形洞口
JD
XX 构造边缘转角墙（柱） GJZ
XX
墙身圆形洞口
YD
XX
非边缘暗柱
AZ
XX
扶壁柱
FBZ
XX
•剪 力 墙 编 号
•
•5.3.2 柱平法施工图表示方法
建筑结构与识图剪力墙结构
•
•5.1 剪力墙结构的基础知识
•抗震墙内分 布钢筋的连接
•剪力墙轴压比限值
轴压比 N/fcA
一级（9度） 0.4
一级（7、8度） 0.5
二级 0.6
•
•5.2 剪力墙结构构造要求
•1.剪力墙结构混凝土强度等级不应低于C20。 •2.墙厚度不应小于楼层净高的1／20，也不应小于160mm。底 部加强部位不应小于层高的1／16，且不应小于200mm。实际 工程中，剪力墙厚度一般在150～300mm之间，常用的厚度有 150mm、200mm、250mm等。 •3.抗震设计时，一级抗震不应采用错洞墙，二、三级不宜采用 错洞墙。剪力墙上的门窗孔洞应尽量上、下对齐，布置均匀， 横墙与纵墙的连接要有一定的整体性，洞口边到墙边的距离不 要太小。。 •4.每个独立墙段的总高度与其截面高度之比不应小于2。墙肢的 截面高度不宜大于8。
•柱平法施工图列表注写方式
•
序
柱号
号
1
KZ123序 全部纵筋 号1 24φ25
2
3
标高
b×h
b1 b2 h1
h2
-0.030—19.470
19.470—37.470
37.470—59.070
角筋 b边一侧中 部筋
4φ22 4φ22
5φ22 5φ22
750×700 650×600 550×500 h边一侧中
抗震墙的竖向和横向分布钢筋，配筋率均不应小于 0.25%，并应双排布置，拉筋间距不应大于600mm， 直径不应小于6mm
框架-抗震墙结构的其他抗震构造措施，应符合纯 框架结构和纯抗震墙结构的有关要求
•
•5.3 混凝土结构施工图识读
建筑工程施工图主要包括建筑施工图、结构施工 图、设备施工图等
结构施工图是针对房屋建筑中的承重构件进行结 构设计后画出的图样
柱类型
框架柱 框支柱
芯柱 梁上柱 剪力墙上柱
代号
KZ KZZ XZ LZ QZ
序号
XX XX XX XX XX
梁类型
代号 序号 跨数及是否带悬挑
楼层框架梁 KL XX
屋面框架梁 WKL XX
框支梁
KZL XX
非框架梁
L
XX
悬挑梁
XL XX
井字梁
JZL XX
(XX)、(XXA)或（XXB） (XX)、(XXA)或（XXB） (XX)、(XXA)或（XXB） (XX)、(XXA)或（XXB）
平面整体表示法简称平法，即是将结构构件的尺寸和配筋等，按 照平面整体表示法的制图规则，整体直接表达在各类构件的结构平 面布置图上，再与标准构造详图相配合，构成一套新型完整的结构 设计施工图。本图集包括常用的现浇混凝土柱、墙、梁三种构件的 平法制图规则和标准构造详图两大部分
平法设计结构施工图中的构件代号
结构施工图用以表示房屋结构系统的结构类型、 构件布置、构件种类、数量、构件的内部构造和外 部部形状、大小以及构件间的连接构造
结构施工图通常包括：结构设计总说明、基础平 面图及基础详图、楼层结构平面图、屋面结构平面 图、结构构件详图
•
•5.3.1.钢筋混凝土结构平面整体表示法简介
《混凝土结构施工图平面整体表示方法制图规则和构造详图》图 集（03G101-1），是国家建筑标准设计图集
• 柱平法施 工图是在柱 平面布置图 上表达的施 工图，采用
方式
•截面注写方 式
•列表注写方 式
•柱平法施工图截面注写方式
截面注写方式
•
编号：由代号和序号组成，并应符合柱编号的规定
注写箍筋：包括钢筋种类代号、直径与间距
同一编号：截面注写方式中，如柱的分段截面尺寸 和配筋均相同，仅分段截面与轴线关系不同时，可将 其编为同一柱号
•平面注写方 式
•截面注写方 式
•表示方法
•
平面注写方式：在梁平面布置图上，分别在不同编号的 梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的 方式来表达梁平法施工图
•平面注写方式示例
•1—1
2—2
