气缸输出力表
气缸的理论输出力
气缸的理论输出力Saturday, 7 May 2011 at 14:39 GMT+8, by SMC气动服务网气缸的理论输出力是指气缸在静止状态时，其使用压力作用在活塞有效截面积上产生的推力或拉力。
以下字母：π表示圆周率，D表示气缸缸径，单位为mm，d表示活塞杆直径，单位为mm；P为使用压力，单位为MPa。
以下计算公式将（D/2）^2即活塞面积计算写为：0.25*D^2，D^2表示直径的平方；鉴于很多网友的疑问，特作上述说明。
1.单杆单作用气缸的理论输出力弹簧压回型气缸的理论输出推力Fa=0.25π*D^2*P-F2弹簧压回型气缸的理论返回拉力Fa=F弹簧压出型气缸的理论输出拉力Fa=0.25π*(D-d)^2*P-F2弹簧压出型气缸的理论返回推力Fa=F12.单杆双作用气缸理论输出推力（活塞杆伸出）：Fa=0.25π*D^2*P理论输出拉力（活塞杆返回）：Fa=0.25π*(D-d)^2*P3.双杆双作用气缸Fa=0.25π*(D-d)^2*P实际输出力是活塞杆上传送的机械力。
需要注意的是，阀控气缸存在一个最小输出力，因内部先到式电磁阀存在最低使用压力。
为了方便大家，下表列出了气缸的理论输出力，不用计算直接查询：F=2800kgf；F′=2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，（气缸效率为85%）问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F=F′/85%=155(kgf)●由使用压力5kgf/cm2和气缸的理论推力，查出选择缸径为?63的气缸便可满足使用要求。
气缸推力计算公式表
气缸推力计算公式表气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。
在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。
气缸F：气缸理论输出力(kgf)F′：效率为85％时的输出力(kgf)－－(F′＝F×85％）D：气缸缸径(mm)P：工作压力(kgf／cm2)例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少?将P、D连接，找出F、F′上的点，得：F＝2800kgf；F′＝2300kgf在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。
例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf)●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A(mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下）。
2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下）气缸的最大耗气量：Q=活塞面积x活塞的速度x绝对压力通常用的公式是：Q=0.046D²v（p+0.1）Q------标准状态下的气缸最大耗气量（L/min）D------气缸的缸径（cm）v------气缸的最大速度（mm/s）p------使用压力（MPa）。
气缸出力表
工作压力(MPa)
拉力P2=π/4×(D2-d2)×p 式中d-气缸活塞直径(cm)
负载性质阻性负载β=80% 惯性负载一般场合β=50% V<0.2m/s β=65% 高速运动β=30%
2.由实际负载F及负载率β值，即将求出所需的气缸理论输出力P(P1或P2） P=F/β
3.由气缸的工作压力P及所需的理论输出力P(P1或P2）即可计算气缸缸径D，再按缸径系列尺寸圆整。
气缸安装使用须知
气缸现场使用条件下千变万化,但下述基本点仍须注意:
1.气缸安装使用前,应先检查气缸在运输过程中是否损坏,连接部件是否松动,然后再安装使用。
2.安装时，气缸的活塞杆不得承受偏心载荷可横向载荷，应使载荷方向与活塞杆轴线相一致。
3.无论采用何种安装型式，都必须保证缸体不产生变形，气缸的安装底座有足够的刚度，不允许负载和活塞杆的连接用电焊焊接。
4.气缸水平安置时，特别是长行程气缸，用水平仪在进行三点位置（活塞杆全部伸出、中间及全部退回）检验。
5.速度调整
首先将速度控制阀（单向节流阀）的开度放在调整范围内的中间位置，随后逐渐调节减压阀的输出压力，当气缸接近预定速度时，即可确定工作压力，然后用速度控制阀进行微调，最后调节气缸的缓冲，调节缓冲针阀使活塞的惯性得到吸收，其最终速度又不致撞击缸盖为宜。
6.气缸安装完毕后，在工作压力范围内，无负载情况下运行2-3次，检查气缸是否正常工作。
7.若采用带可调缓冲气缸，在开始工作前，应将缓冲调节阀调至阻尼最小位置，气缸正常工作后，再逐渐调节缓冲针阀，增大缓冲阻尼，直到满意为止。
8.采用CA、CB、TA、TB、TC型安装型式的气缸时，应定期在安装结合部位加润滑油。
气缸输出力表
气缸的选型
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F1=0.25πD2P
气缸拉力计算公式F2=0.25π（D2-d2）P
公式式中：D-气缸活塞直径（cm）
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2）
F1，F2-气缸的理论推拉力（kgf）
•上述出力计算适用于气缸速度50~500mm/s的范围内
•气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%
•气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
•选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
•选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸•选择润滑方式：有给油润滑气缸，无给油润滑气缸
•选择气缸系列：根据以上条件，按需选择适当系列的气缸
•选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
•气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。

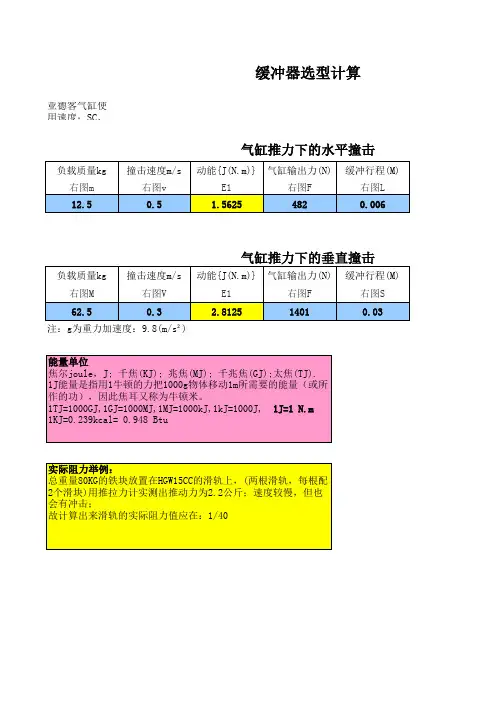

气 缸 出 力 一 览 表
亚德客气缸使 用速度：SC、
负载质量kg 右图m 12.5
撞击速度m/s 右图v 0.5
气缸推力下的水平撞击
动能{J(N.m)} 气缸输出力(N)
E1
右图F
1.5625
482
缓冲行程(M) 右图L 0.006
气缸推力下的垂直撞击
负载质量kg 撞击速度m/s 动能{J(N.m)} 气缸输出力(N) 缓冲行程(M)
右图M
右图V
E1
右图F
右图S
62.5
0.3
2.8125
1401
0.03
注：g为重力加速度：9.8(m/s²)
能量单位 焦尔joule，J; 千焦(KJ); 兆焦(MJ); 千兆焦(GJ);太焦(TJ). 1J能量是指用1牛顿的力把1000g物体移动1m所需要的能量（或所 作的功），因此焦耳又称为牛顿米。 1TJ=1000GJ,1GJ=1000MJ,1MJ=1000kJ,1kJ=1000J, 1J=1 N.m 1KJ=0.239kcal= 0.948 Btu
实际阻力举例： 总重量80KG的铁块放置在HGW15CC的滑轨上，(两根滑轨，每根配 2个滑块)用推拉力计实测出推动力为2.2公斤；速度较慢，但也 会有冲击； 故计算出来滑轨的实际阻力值应在：1/40
ቤተ መጻሕፍቲ ባይዱ
击
驱动能{J(N.m)} 总能量{J(N.m)}
E2
E1+E2
2.892
4.4545
击
驱动能{J(N.m)} 总能量{J(N.m)}
E2
E1+E2
60.405
63.2175
V
气缸选型对照表

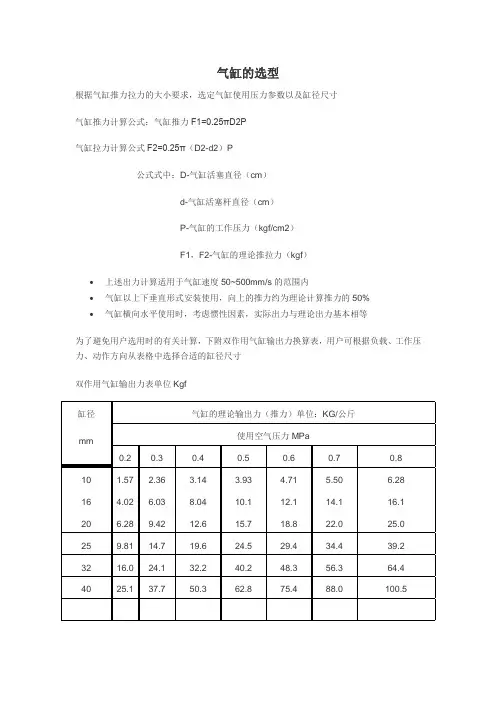

气缸的选型
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F1=0.25πD2P
气缸拉力计算公式F2=0.25π（D2-d2）P
公式式中：D-气缸活塞直径（cm）
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2）
F1，F2-气缸的理论推拉力（kgf）
•上述出力计算适用于气缸速度50~500mm/s的范围内
•气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%
•气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
•选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
•选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸
•选择润滑方式：有给油润滑气缸，无给油润滑气缸
•选择气缸系列：根据以上条件，按需选择适当系列的气缸
•选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
常用气缸参数
2.下图为高速无杆气缸，运行速度高速型可达到0.3～
3.0m/s。
其缺点是：1) 密封性能差，容易产生外泄漏。
在使
封性能差，容易产生外泄漏。
在使用三位阀时必须选用中压式；2) 受负载力小，为了增加负载能力，必须增加导向机构。
注：在实
0.001256*50000=628N 约等于63KG的力。
力，必须增加导向机构。
注：在实际运用中气缸运行速度与相关电气元件有密切关系，（1、用大口径的管子与电磁阀，加大进气速
口径的管子与电磁阀，加大进气速度。
2、安装快排阀，气缸泄压很快，气缸活塞受力大，速度就快），同时和负载的大小也直接影
快），同时和负载的大小也直接影响运行速度。
还请知悉。
气缸输出力表
气缸输出力表Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】气缸的选型根据推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸气缸推力计算公式：气缸推力F1=πD2P气缸拉力计算公式F2=π（D2-d2）P公式式中：D-气缸活塞直径（cm）d-气缸活塞杆直径（cm）P-气缸的工作压力（kgf/cm2）F1，F2-气缸的理论推拉力（kgf）上述出力计算适用于气缸速度50~500mm/s的范围内气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50%气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根据负载、工作压力、动作方向从表格中选择合适的缸径尺寸双作用气缸输出力表单位Kgf50117137157 63125156187218250 80100151201251300352402 100157236314393471550628 125245368491615736859982 1604026038041005120614071608 18050876310181272152717812036 20062894212571571188521992514 250981147319632454294534363926 3201608241232164021482556296432 40025313796502662837539879610052选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸选择润滑方式：有给油润滑气缸，无给油润滑气缸选择气缸系列：根据以上条件，按需选择适当系列的气缸选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式，铰轴支座式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
根据气缸推力拉力的大小要求，选定气缸使用压力参数以及缸径尺寸
气缸推力计算公式：气缸推力F仁n D2P
气缸拉力计算公式F2=n（D2-d2）P
公式式中：D-气缸活塞直径（cm
d-气缸活塞杆直径（cm）
P-气缸的工作压力（kgf/cm2 ）
F1, F2-气缸的理论推拉力（kgf）
上述出力计算适用于气缸速度50~500mm/S勺范围内
气缸以上下垂直形式安装使用，向上的推力约为理论计算推力的50% 气缸横向水平使用时，考虑惯性因素，实际出力与理论出力基本相等
为了避免用户选用时的有关计算，下附双作用气缸输出力换算表，用户可根
据负载、工作压力、动作方向从表格中选择合适的缸径尺寸
双作用气缸输出力表单位Kgf
选定气缸的行程：确定工作的移动距离，考虑工况可选择满行程或预留行程。
当行程超过推荐的最长行程时，要考虑活塞杆的刚度，可以选择支撑导向或选择特殊气缸。
选定气缸缓冲方式：根据需要选择缓冲形式，无缓冲气缸，固定缓冲气缸，可调缓冲气缸
选择润滑方式：有给油润滑气缸，无给油润滑气缸
选择气缸系列：根据以上条件，按需选择适当系列的气缸
选择气缸的安装形式：根据不同的用途和安装需要，选用适当的安装形式
气缸附件的选择：前（后）法兰，脚架，单（双）悬耳，中间铰轴式, 铰轴支座式。
