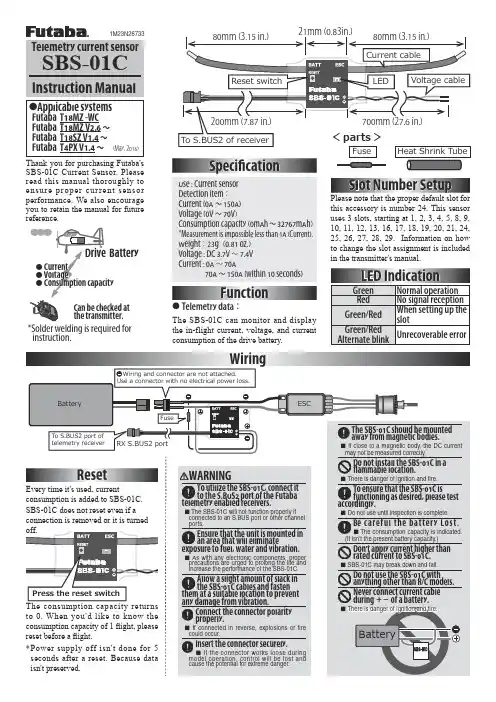

SBS-01C电流传感器说明书

*Solder welding is required for instruction.Slot Number SetupResetFunctionWiringEvery time it's used, currentconsumption is added to SBS-01C.SBS-01C does not reset even if a 80mm (3.15 in.)21mm (0.83in.)Use : Current sensor Detection item ：Current (0A ～150A)Voltage (0V ～70V）Consumption capacity (0mAh ～32767mAh）*Measurement is impossible less than 1A (Current).Weight ：23g（0.81 oz.）Voltage : DC 3.7V ～7.4V Current : 0A ～70A 70A ～150A (within 10 seconds)Please note that the proper default slot for this accessory is number 24. This sensor uses 3 slots, starting at 1, 2, 3, 4, 5, 8, 9, 10, 11, 12, 13, 16, 17, 18, 19, 20, 21, 24, 25, 26, 27, 28, 29. Information on how to change the slot assignment is included in the transmitter's manual.Telemetry current sensorThank you for purchasing Futaba's SBS-01C Current Sensor. Please read this manual thoroughly to ensure proper current sensor performance. We also encourage you to retain the manual for future reference.●Telemetry data：The SBS-01C can monitor and display the in-flight current, voltage, and current consumption of the drive battery.●Applicable systemsFutaba T18MZ -WC Futaba T18MZ V2.6 ～Futaba T18SZ V1.4 ～Futaba T4PX V1.4 ～Can be checked at the transmitter.(May, 2016)The SBS-01C should be mounted away from magnetic bodies.If close to a magnetic body, the DC current may not be measured correctly.Do not install the SBS-01C in a 昀氀ammable location.There is danger of ignition and ﬁre.To ensure that the SBS-01C isfunctioning as desired, please test Do not use until inspection is complete.②Cut approximately 30mm of the black (－) line from the cable.Solder the fuse inline on the black (－) wire and then reattach the section of wire that was previously removed. The fuse should be attached as close to the external power supply as possible.③ Place a piece of heat shrink tubing over the fuse, ensuring that it covers the soldered areas. Shrink the tubing snug to the fuse and the wire using a heat gun.④ The cable should be connected as shown in the diagram below.⑤ The manual for the Telemetry system should be referred to after the setup is complete. Check to make sure it functions as desired and that it provides the correct data on the display.Fuse to Black line (－)Heat shrink tubeThe connection is affixed to the ESC on the wires that are connected to the battery by soldering them and then protecting them with heat shrink.Fuse（mount in either direction）FUTABA CORPORATION1080 Yabutsuka, Chosei-mura, Chosei-gun, Chiba-ken, 299-4395, JapanPhone: +81 475 32 6982, Facsimile: +81 475 32 6983©FUTABA CORPORATION 2016, 5 (1)。

两极单极检测型霍尔IC设计指南(中文)

Rev.2.7_00两极/单极检测型S-5711A系列霍尔ICS-5711A系列是采用CMOS技术开发的高灵敏度、低消耗电流的霍尔IC(磁性开关IC)。

可检测出磁束密度的强弱，使输出电压发生变化。

通过与磁石的组合，可进行各种设备的开/关检测。

由于采用了超小型的SNT-4A或SOT-23-3封装，因此可高密度安装。

同时，由于消耗电流低，因此最适用于便携设备。

特点•内置斩波放大器•可选范围广，支持各种应用极性检测：检测两极、检测S极、检测N极磁性检测逻辑：动态“L”、动态“H”输出方式： Nch开路漏极输出、CMOS输出•宽电源电压范围： 2.4 V ~ 5.5 VµA 典型值、8.0 µA 最大值•低消耗电流： 5.0•工作温度范围：－40°C ~ ＋85°C磁性的温度依赖性较小SOT-23-3•采用小型封装： SNT-4A,•无铅产品用途•手机(翻盖式、滑盖式等)•膝上型电脑•数码摄像机•玩具、游戏机•家用电器产品封装图面号码封装名封装图面卷带图面带卷图面焊盘图面SNT-4A PF004-A PF004-A PF004-A PF004-A－MP003-ZMP003-CSOT-23-3 MP003-C两极/单极检测型霍尔ICS-5711A系列Rev.2.7_00 框图1.Nch开路漏极输出产品OUTVSS*1.寄生二极管图12.CMOS输出产品OUTVSS*1.寄生二极管图2两极/单极检测型霍尔IC Rev.2.7_00S-5711A系列产品型号的构成1.产品名(1) SNT-4AS-5711 A x x x – I4T1 G封装简称和IC的包装规格*1I4T1 ：SNT-4A、卷带产品磁性检测逻辑L ：动态“L”H ：动态“H”极性检测D ：检测两极S ：检测S极N ：检测N极输出方式N ：Nch开路漏极输出C ：CMOS输出*1.请参阅卷带图。

(2) SOT-23-3S-5711 A x x x x – M3T1S封装简称和IC的包装规格*1M3T1 ：SOT-23-3、卷带产品磁性灵敏度无：B OP = 3.8 mT典型值1 ：B OP = 5.0 mT典型值磁性检测逻辑L ：动态“L”H ：动态“H”极性检测D ：检测两极S ：检测S极N ：检测N极输出方式N ：Nch开路漏极输出C ：CMOS输出*1.请参阅卷带图。

美高硕 Mic38C4xA 高性能双极化模 PWM 控制器说明书

Ordering InformationPart Number TemperatureStandard Pb-Free Range PackageMIC38C42ABM MIC38C42AYM–40°C to +85°C8-pin SOICMIC38C43ABM MIC38C43AYM–40°C to +85°C8-pin SOICMIC38C44ABM MIC38C44AYM–40°C to +85°C8-pin SOICMIC38C45ABM MIC38C45AYM–40°C to +85°C8-pin SOICMIC38C42ABMM MIC38C42AYMM–40°C to +85°C8-pin MM8™MIC38C43ABMM MIC38C43AYMM–40°C to +85°C8-pin MM8™MIC38C44ABMM MIC38C44AYMM–40°C to +85°C8-pin MM8™MIC38C45ABMM MIC38C45AYMM–40°C to +85°C8-pin MM8™Refer to the Part Number Cross Reference for a listings of Micrel devices equivalent to UC284x and UC384x devices.Selection GuideUVLO ThresholdsStartup 8.4V Startup 14.5VDuty Cycle Minimum Operating 7.6V Minimum Operating 9V0% to 96%MIC38C43A MIC38C42A0% to 50%MIC38C45A MIC38C44AElectrical Characteristics (Note 6)V DD = 15V, Note 4; R T = 11.0k; C T = 3.3nF; –40°C ≤ T A ≤ 85°C; unless noted Parameter Test ConditionsMinTypMaxUnitsReference Section Output Voltage T A = 25°C, I O = 1mA 4.905.00 5.10V Line Regulation 12V ≤ V DD ≤ 18V, I O = 5µA 220mV Load Regulation 1 ≤ I O ≤ 20mA 125mV Temp. Stability Note 10.2mV/°C Total Output Variation Line, Load, Temp., Note 14.825.18V Output Noise Voltage 10Hz ≤ f ≤ 10kHz, T A = 25°C, Note 150µV Long Term Stability T A = 125°C, 1000 hrs., Note 1525mV Output Short Circuit –30–80–180mAOscillator Section Initial Accuracy T A = 25°C, Note 5475359kHz Voltage Stability 12 ≤ V DD ≤ 18V0.2 1.0%Temp. Stability T MIN ≤ T A ≤ T MAX , Note 10.04%/°C Clock Ramp T A = 25°C, V RT/CT = 2V, Note 17.78.49.0mA Reset Current AmplitudeV RT/CT peak to peak1.9Vp-pError Amp Section Input Voltage V COMP = 2.5V 2.42.50 2.58V Input Bias Current V FB = 5.0V –0.1–2µA A VOL2 ≤ V O ≤ 4V 6590dB Unity Gain Bandwidth Note 10.7 1.0MHz PSRR12 ≤ V DD ≤ 18V60dB Output Sink Current V FB = 2.7V, V COMP = 1.1V 214mA Output Source Current V FB = 2.3V, V COMP = 5V –0.3–1mA V OUT High V FB = 2.3V, R L = 15k to ground 56.8V V OUT LowV FB = 2.7V, R L = 15k to V REF0.11.1VAbsolute Maximum RatingsSupply Voltage (V DD )....................................................20V Switch Supply Voltage (V D )..........................................20V Current Sense Voltage (V ISNS ).....................–0.3V to 5.5V Feedback Voltage (V FB )................................–0.3V to 5.5V Output Current (I OUT )...................................................0.5A Storage Temperature (T A ).......................–65°C to +150°COperating RatingsJunction Temperature (T J )........................................150°C Package Thermal Resistance8-Pin MM8™ (θJA ).............................................250°C/W 8-Pin SOIC (θJA )...............................................170°C/WParameter Test ConditionsMinTypMaxUnitsCurrent Sense GainNotes 2, 32.853.0 3.15V/V MaximumThreshold V COMP = 5V, Note 20.91 1.1V PSRR12 ≤ V DD ≤ 18V, Note 270dBInput Bias Current –0.1–2µA Delay to Output 120250nsOutput R DS(ON) High I SOURCE = 200mA 20ΩR DS(ON) Low I SINK = 200mA 11ΩRise Time T A = 25°C, C L = 1nF 4080ns Fall TimeT A = 25°C, C L = 1nF3060nsUndervoltage Lockout Start ThresholdMIC38C42A/4A 13.514.515.5V MIC38C43A/5A7.88.49.0V Minimum Operating VoltageMIC38C42A/4A 8910V MIC38C43A/5A7.07.68.2VPulse Width Modulator Maximum Duty CycleMIC38C42A/3A 9496%MIC38C44A/5A4650%Minimum Duty Cycle 0%Total Standby Current Start-Up CurrentV DD = 13V for MIC38C42A/44A 100230µA V DD = 7.5V for MIC38C43A/45A Operating Supply CurrentV FB = V ISNS = 0V4.06.0mANote 1:These parameters, although guaranteed, are not 100% tested in production.Note 2:Parameter measured at trip point of latch with V EA = 0.Note 3:Gain defined as:A =V V (I )0 V (I ) 0.8VPIN1TH SNS TH SNS ∆;≤≤Note 4:Adjust V DD above the start threshold before setting at 15V.Note 5:Output frequency equals oscillator frequency for the MIC38C42 and MIC38C43. Output frequency for the MIC38C44A, andMIC38C45A equals one half the oscillator frequency.Note 6:Specification for packaged product only.。

科学物理电子芯片电子诊断仪说明书

3B SCIENTIFIC ® PHYSICS1Bedienungsanleitung05/18 ALF1 Führungsstift2 Stiftkontakte3 Kathode4 Heizwendel5 Anode6 Fokussierelektrode 7Polykristallines Gra-phitgitter8 FluoreszenzschirmGlühkathodenröhren sind dünnwandige, evaku-ierte Glaskolben. Vorsichtig behandeln: Implosi-onsgefahr!∙ Röhre keinen mechanischen Belastungen aus-setzen.∙ Verbindungskabel keinen Zugbelastungen aussetzen.∙Röhre nur in den Röhrenhalter S (1014525) einsetzen.Zu hohe Spannungen, Ströme sowie falsche Ka-thodenheiztemperatur können zur Zerstörung der Röhre führen.∙ Die angegebenen Betriebsparameter einhal-ten.∙ Für Anschlüsse nur Sicherheits-Experimen- tierkabel verwenden.∙ Schaltungen nur bei ausgeschalteten Versor-gungsgeräten vornehmen.∙Röhren nur bei ausgeschalteten Versor-gungsgeräten ein- und ausbauen. Im Betrieb wird der Röhrenhals erwärmt.∙Röhre vor dem Ausbau abkühlen lassen.Die Einhaltung der EC Richtlinie zur elektromag-netischen Verträglichkeit ist nur mit den empfoh-lenen Netzgeräten garantiert.Die Elektronenbeugungsröhre ermöglicht den Nachweis der Wellennatur von Elektronen durch die Beobachtung von Interferenzen, die nach Durchtritt der Elektronen durch ein polykristallines Graphitgitter entstehen und auf dem Fluoreszenz-schirm sichtbar sind (Debye-Scherrer-Beugung), die Bestimmung der Wellenlänge der Elektronen bei verschiedenen Anodenspannungen aus den Radien der Beugungsringe und den Netzebenen-abständen von Graphit sowie die Bestätigung der de-Broglie’schen Hypothese.Die Elektronenbeugungsröhre ist eine Hochva-kuum-Röhre mit einer Elektronenkanone, beste-hend aus einem Heizfaden (4) aus reinem Wolf-ram und einer zylinderförmigen Anode (5), in ei-ner durchsichtigen, evakuierten Glaskugel. Aus den von der Glühkathode emittierten Elektronen wird durch eine Lochblende ein schmales Strah-lenbündel ausgeschnitten und durch ein elektro-nen-optisches System fokussiert. Dieses scharf begrenzte, monochromatischeStrahlenbündel12345678geht durch ein feines Nickeldrahtgeflecht (7), das mit einer polykristallinen Graphitfolie belegt ist und als Beugungsgitter wirkt. Auf dem Fluores-zenzschirm (8) ist das Beugungsbild als zwei konzentrische Ringe um den ungebeugten Elekt-ronenstrahl sichtbar.Ein Magnet ist Bestandteil des Lieferumfangs. Er ermöglicht eine Richtungsänderung des Elektro-nenstrahls, die notwendig wird, wenn er auf eine fertigungsbedingte oder durch Verglühen ent-standene Fehlstelle des Graphitgitters trifft.Heizung: ≤ 7,0 V AC/DC Anodenspannung: 0 – 5000 V DC Anodenstrom: typ. 0,15 mA bei4000 V DC Gitterkonstanten von Graphit: d10 = 0,213 nmd11 = 0,123 nm Abmessungen:Abstand Graphitgitter/Fluoreszenzschirm: ca. 125 ± 2 mm Fluoreszenzschirm: ca. 100 mm Ø Glaskolben: ca. 130 mm Ø Gesamtlänge: ca. 260 mmZur Durchführung der Experimente mit der Elek-tronenbeugungsröhre sind folgende Geräte zu-sätzlich erforderlich:1 Röhrenhalter S 1014525 1 Hochspannungsnetzgerät, 5 kV(115 V, 50/60 Hz) 1003309 oder(230 V, 50/60 Hz) 1003310 1 Analog Multimeter AM51 10030744.1 Einsetzen der Elektronenbeugungsröhrein den Röhrenhalter∙Röhre mit leichtem Druck in die Fassung des Röhrenhalters schieben bis die Stiftkontakte vollständig in der Fassung sitzen, dabei auf eindeutige Position des Führungsstiftes ach-ten.4.2 Entnahme der Elektronenbeugungsröhreaus dem Röhrenhalter∙Zum Entnehmen der Röhre mit dem Zeigefin-ger der rechten Hand von hinten auf den Füh-rungsstift drücken bis sich die Kontaktstifte lösen. Dann die Röhre entnehmen.4.3 Allgemeine HinweiseDie Graphitfolie auf dem Beugungsgitter ist nur wenige molekulare Schichten dick und kann des-halb durch einen Strom über 0,2 mA zerstört wer-den.Während des Versuchs ist der Anodenstrom so-wie die Graphitfolie zu kontrollieren. Bei aufglü-hendem Graphitgitter oder Emissionsstrom grö-ßer 0,2 mA ist die Verbindung zur Anodenspan-nung sofort zu unterbrechen.Bei unbefriedigenden Beugungsringen kann die Richtung des Elektronenstrahls mit Hilfe des Magneten so geändert werden, dass er auf eine andere Stelle der Grafitfolie trifft.∙Versuchsaufbau gemäß Fig. 2 herstellen.∙Heizspannung anlegen und ca. 1 Minute war-ten bis die Heizleistung stabil ist.∙Anodenspannung von 4 kV anlegen.∙Durchmesser D der Beugungsringe auf dem Leuchtschirm bestimmen.Auf dem Fluoreszenzschirm sind zwei Beu-gungsringe um den ungebeugten Elektronen-strahl sichtbar. Jeder der beiden Ringe entspricht einer Bragg’schen Reflexion an den Atomen ei-ner Netzebene des Graphits.Veränderungen der Anodenspannung bewirken eine Veränderung der Durchmesser der Beu-gungsringe, wobei eine Verringerung der Span-nung eine Vergrößerung des Durchmessers be-wirkt. Diese Beobachtung steht im Einklang mit de Broglies Postulat, dass sich die Wellenlänge verlängert mit einer Abnahme des Impulses.a) Bragg-Gleichung: ϑ⋅⋅=λsin2dλ = Wellenlänge der Elektronenϑ = Glanzwinkel des Beugungsringesd = Netzebenenabstand im GraphitgitterL = Abstand zwischen Probe und LeuchtschirmD = Durchmesser der BeugungsringeR = Radius der BeugungsringeLD⋅=ϑ22tanLRd⋅=λb) de-Broglie-Gleichung:ph=λh = Plancksches Wirkungsquantump = Impuls der ElektronenmpUe⋅=⋅22Uemh⋅⋅⋅=2λm = Elektronenmasse, e = Elementarladung23B SCIENTIFIC ® PHYSICS3B Scientific GmbH ▪ Ludwig -Erhard-Str. 20 ▪ 20459 Hamburg ▪ Deutschland ▪ Technische Änderungen vorbehalten © Copyright 2022 3B Scientific GmbHFig. 1 Schematische Darstellung zur Debye-Scherrer-BeugungFig. 2 Beschaltung der Elektronenbeugungsröhre。

SEC霍尔线性器件SS49E使用手册

SEC霍尔线性器件SS49E使用手册
~ 1 ~
SEC 霍尔线性器件SS49E 产品使用手册
概述：
SS49E 线性霍尔效应传感器是一款体积小，功能多的线性霍尔效应器件，它在永久磁体或电磁体产生的磁场控制下工作。

线性输出电压由电源电压设置并随磁场强度的变化而等比例改变。

先进的内置功能电路设计确保了它的低输出噪声，从而使得该器件的使用无需搭配外部滤波电路。

内置薄膜电阻大大增强了器件的温度稳定性和输出精度。

其工作温度范围宽达-40°C 到150°C ，适用于绝大多数的消费、商业及工业应用。

该器件提供了小外形利用Transis-TOR （SOT ），或在塑料单列直插（SIP3L 平），两个3引脚封装均符合RoHS 标准。

优点和特性：
– 4.5V 到6V 的工作电压范围
–微型系统架构
–低噪声输出
–磁优化封装
–准确的线性输出为外围电路的设计提供了更多灵活性
–工作温度范围宽达-40°C 到150°C
应用实例：
–汽车控制
–磁码读取
–含铁金属探测
–电流检测
–位置探测
封装：
3引脚的SOT23封装 (器件标号后缀为SO) ； 3引脚的
SIP 封装
(器件标号后缀为UA)。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
V3.10 Nov 1, 2013
SS1438
Unipolar Hall Switch Pins Definition and Description
SOT Pin № SIP Pin № 1 2 3 1 3 2 Name VDD OUT GND Type Supply Output Ground Function Supply Voltage pin Open Drain Output pin Ground pin
1
V3.10 Nov 1, 2013
SS1438
Unipolar Hall Switch General Description
The SS1438 is a unipolar Hall effect sensor IC fabricated from mixed signal CMOS technology. The device integrates a voltage regulator, Hall sensor with dynamic offset cancellation system, Schmitt trigger and an open-drain output driver, all in a single package. It incorporates advanced chopper stabilization techniques to provide accurate and stable magnetic switch points. There are many applications for this HED – Hall Electronic Device - in addition to those listed above. Thanks to its wide operating voltage range and extended choice of temperature range, it is quite suitable for use in automotive, industrial and consumer applications. The device is delivered in a Small Outline Transistor (SOT) for surface mount process or in a Plastic Single In Line (SIP flat) for through- hole mount. Both 3-lead packages are RoHS compliant.
Magnetic Specifications
DC Operating Parameters VDD = 2.5 to 24V (unless otherwise specified)
Package
Parameter Operating Point
Symbol BOP BRP BHYST BOP BRP BHYST
Symbol TA TA TA
Value -40 to 85 -40 to 125 -40 to 150
Units °C °C °C
Exceeding the absolute maximum ratings may cause permanent damage. Exposure to absolute-maximum- rated conditions for ex-
Min 2.2
Typ
Max 24 5 0.5
Units V mA V µA µs µs KHz °C/W
1 0.25 0.25 10 301
10
Note: The output of SS1438 will be switched after the supply voltage is over 2.2V, but the magnetic characteristics won't be normal
Absolute Maximum Ratings
Parameter Supply Voltage Supply Current Output Voltage Output Current Storage Temperature Range Maximum Junction Temperature Symbol VDD IDD VOUT IOUT TS TJ Value 28 50 28 50 -50 to 150 165 Units V mA V mA °C °C
Glossary of Terms
MilliTesla (mT), Gauss RoHS Operating Point (BOP) Release Point (BRP) Units of magnetic flux density: 1mT = 10 Gauss Restriction of Hazardous Substances Magnetic flux density applied on the branded side of the package which turns the output driver ON (VOUT = VDSon) Magnetic flux density applied on the branded side of the package which turns the output driver OFF (VOUT = high)
Application Examples
– – – – – – – Automotive, Consumer and Industrial Solid-state switch Interrupter Speed detection Linear position detection Angular position detection Proximity detection
3
V3.10 Nov 1, 2013
SS1438
Unipolar Hall Switch
Operating Temperature Range Temperature Suffix “E” Temperature Suffix “K” Temperature Suffix “L”
tended periods may affect device reliability.
SS1438
Unipolar Hall Switch
Features and Benefits
– – – – Wide operating voltage range from 2.5V to 24V Medium sensitivity CMOS technology Chopper-stabilized amplifier stage Superior temperature stability Extremely low switchpoint drift Insensitive to physical stress Low current consumption Open drain output Tiny SOT23 3L or flat SIP 3L Both RoHS Compliant packages
General Electrical Specifications
DC Operating Parameters TA = 25°C, VDD= 2.5V to 24V (unless otherwise specified)
Parameter Supply Voltage Supply Current Output Saturation Voltage Output Leakage Current Output Rise Time Output Fall Time Maximum Switching Frequency Package Thermal Resistance
until the supply is over 2.5V.
Symbol VDD IDD VDSon IOFF tr tf FSW RTH
Test Conditions Operating B < BRP IOUT = 20mA, B > BOP B < BRP VOUT = 24V RL = 1kΩ, CL = 20pF RL = 1kΩ, CL = 20pF --Single layer (1S) Jedec board
Ta=25°C,Vdd=12V DC
40
4
V3.10 Nov 1, 2013
SS1438
Unipolar Hall Switch Output Behavior versus Magnetic Pole
DC Operating Parameters TA = -40°C to 150°C, VDD = 2.5 to 24V (unless otherwise specified)
Test Conditions
Min -120
Typ
Max -70 -20
Units G G G
UA
Release Point Hysteresis Operating Point
Ta=25°C,Vdd=12V DC
-100 40 90
110 80 40
G G G
SO
Release Point Hysteresis
– – –
3 pin SOT23 (suffix SO)
3 pin SIP (suffix UA)
Functional Block Diagram
VDD
Voltage Regபைடு நூலகம்lator
OUT
Chopper
Hall Plate
GND
SIP Package Pin 1 – VDD Pin 2 – GND Pin 3 – OUT SOT Package Pin 1 – VDD Pin 2 – OUT Pin 3 – GND
