多功能辐射检测仪
多功能辐射测量仪主机FH40G中文操作手册-THERMO
多功能辐射测量仪主机FH40G操作手册安全事项请阅读这些简明的规则。
不遵守这些规则可能会导致错误。
本用户手册中提供了有关安全事项的更详细信息。
不要打开装置，因为内有约2000V的高压发生器。
任何有关维修和校正工作只能由有关专业人员进行。
故障自动显示在屏幕上，请注意显示说明的错误信息，如果有任何故障，请停止使用该仪器。
并即刻返回到厂家进行确认。
不要把FH40G及其配件直接与辐射物质接触，因为仪器污染会导致不正确的测量值，请把它装入保护套内保管。
目录第一章、仪器特性 (5)1.1测量范围 (5)1.2操作模式 (5)1.3操作指导 (5)1.4功能 (5)1.5显示 (6)1.6辅助仪器 (6)第二章、仪器操作 (7)2.1 按键功能说明 (7)2.2功能测试 (8)第三章、测量 (10)3.1操作模式 (10)3.2报警 (10)3.3 剂量 (13)3.4 内部数据存储（历史数据） (14)3.4.1手动存储 (14)3.4.2自动存储 (15)3.5 测量值的波动 (15)3.6计数器测量 (17)3.6.1设置测量时间和脉冲计数 (18)3.6.2 计数测量 (19)3.7 剂量率平均值 (20)3.8功能菜单 (21)第四章、FH40G.EXE软件 (23)4.1 FH40G.exe程序安装 (23)4.2连接PC (24)4.3 检查程序 (24)4.4 显示设置 (26)4.5 测量文件 (27)4.6存储测量数据 (29)4.7 清除历史记录 (31)4.8清零 (31)4.9FH40G配置 (31)4.9.1内部设置 (32)4.9.2外部设置 (33)4.9.3功能设置 (34)第五章、维修与保养 (35)5.1使用和清洁 (35)5.2 更换电池 (35)5.3 错误信息 (35)附件： (36)第一章、仪器特性1.1测量范围该探测器用一个正比计数管进行探测。
G型的测量范围从100nSv/h（相当于天然本底辐射）到1Sv/h，而对于G-L型测量上限为100mSv/h。

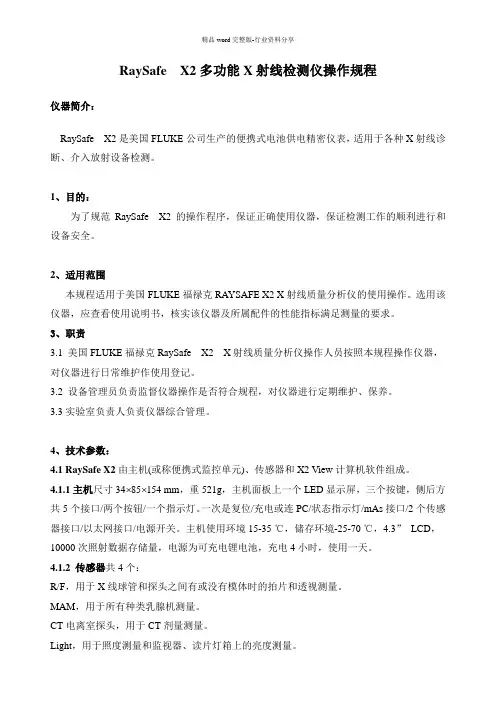

多功能X射线监测仪RaySafe--X2操作规程
RaySafe X2多功能X射线检测仪操作规程仪器简介：RaySafe X2是美国FLUKE公司生产的便携式电池供电精密仪表，适用于各种X射线诊断、介入放射设备检测。
1、目的：为了规范RaySafe X2的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。
2、适用范围本规程适用于美国FLUKE福禄克RAYSAFE X2 X射线质量分析仪的使用操作。
选用该仪器，应查看使用说明书，核实该仪器及所属配件的性能指标满足测量的要求。
3、职责3.1 美国FLUKE福禄克RaySafe X2 X射线质量分析仪操作人员按照本规程操作仪器，对仪器进行日常维护作使用登记。
3.2 设备管理员负责监督仪器操作是否符合规程，对仪器进行定期维护、保养。
3.3实验室负责人负责仪器综合管理。
4、技术参数：4.1 RaySafe X2由主机(或称便携式监控单元)、传感器和X2 View计算机软件组成。
4.1.1主机尺寸34⨯85⨯154 mm，重521g，主机面板上一个LED显示屏，三个按键，侧后方共5个接口/两个按钮/一个指示灯。
一次是复位/充电或连PC/状态指示灯/mAs接口/2个传感器接口/以太网接口/电源开关。
主机使用环境15-35 ℃，储存环境-25-70 ℃，4.3”LCD，10000次照射数据存储量，电源为可充电锂电池，充电4小时，使用一天。
4.1.2 传感器共4个：R/F，用于X线球管和探头之间有或没有模体时的拍片和透视测量。
MAM，用于所有种类乳腺机测量。
CT电离室探头，用于CT剂量测量。
Light，用于照度测量和监视器、读片灯箱上的亮度测量。
4.1.3 X2 View是一款与X2仪表一起使用的电脑软件。
在X2 View中，您可以在电脑显示器上查看测量结果和波形、存储测量值、向Exce或其他软件传输数据以及更新主机软件。
2 m和5 m的USB连接线各一根以及一根5 m的延长线。
4.2 RaySafe X2传感器4.2.1 X2 R/F传感器42 g，14⨯22⨯79 mm.1 主动补偿范围：剂量/剂量率：40-150 kVp,1-14 mm Al HVLkVp：40-150 kVp,至1 mm CuTF：60-120 kVp,至1 mm Cu4.2.1.2 性能参数剂量：1 nGy-9999 Gy，不确定度5 % 或 5 nGy剂量率：1 nGy/s-500 mGy/s，5 % 或10 nGy/skVp：40-150 kVp，不确定度2%HVL：1-14 mm Al，不确定度10%总滤过：1.5-35 mm Al，不确定度10%或0.3 mm Al时间：1 ms-999 s，分辨率0.1 ms，不确定度0.5%脉冲：1-9999脉冲脉冲率：0.1-200脉冲/秒每脉冲剂量：1 nGy/脉冲-999 Gy/脉冲波形：分辨率62.5 μs，0.1-0.4 kHz带宽kV，4 Hz-4 kHz带宽剂量率4.2.2 X2 MAM传感器42 g，14⨯22⨯79 mm.1 主动补偿范围：4.2.2.1.1剂量/剂量率/HVL，在如下条件下，无需选择，无需考虑有无压板和模体Mo/Mo, Mo/Rh：20-40 kVpRh/Ag：27-40 kVpMo/Al, W/Rh, W/Ag,W/Al, Rh/Rh, Rh/Al：20-50 kVpMo/Cu, Rh/Cu, W/Cu：40-50 kVp4.2.2.1.2 kVp射束品质可选，有相关压板补偿W/Ag 20-40 kVpW/Al 20-50 kVp，超过40 kVp的测量需要一个X2 R/F 传感器+ 2 mm Al (包含)W/Rh 20-40 kVpMo/Mo 20-40 kVpMo/Rh 32-40 kVp using + 2 mm Al (包含)Rh/Ag 27-40 kVpMo/Cu, W/Cu 40-50 kVp, 使用X2 R/F 传感器4.2.2.2 性能参数剂量：1 nGy-9999 Gy，不确定度5 % 或 5 nGy剂量率：1 nGy/s-300 mGy/s，5 %kVp：20-50 kVp，超过40 kVp的测量需要一个X2 R/F 传感器+ 2 mm Al (包含)，不确定度2%或者0.5 kV(无压板)，0.7 kV(有压板)HVL：0.2-3.6 mm Al，不确定度5%(25 kV以上)，10%(25 kV以下)总滤过：1.5-35 mm Al，不确定度10%或0.3 mm Al时间：1 ms-999 s，分辨率0.1 ms，不确定度0.5%脉冲：1-9999脉冲脉冲率：0.1-200脉冲/秒每脉冲剂量：1 nGy/脉冲-999 Gy/脉冲波形：分辨率62.5 us，0.1-0.4 kHz带宽kV，4Hz-4kHz带宽剂量率4.2.3 X2 lighter传感器136 g，48 x 60 x 68 mm4.2.3.1亮度参数：量程：0.01-10 000 cd/m2分辨率：0.001 cd/m2缝隙角：5度测量面积：ϕ10 mm不确定度：3%4.2.3.2 照度参数：量程：0.1-100 000 lux分辨率：0.01 lux不确定度：3%4.2.3.3 响应函数：4.2.4 X2 CT传感器86 g，14⨯22⨯219 mm，探测器尺寸Ø12.0⨯100 mm，CT探头的有效长度是100 mm，且标记了其中心和边缘。
辐射监测方案
辐射监测方案标题：辐射监测方案引言概述：随着科技的发展和社会的进步，辐射问题日益受到人们的关注。
为了保障公众健康和环境安全，制定科学合理的辐射监测方案至关重要。
本文将从监测设备的选择、监测点的设置、监测频率的确定、数据处理与分析、应急响应等方面探讨辐射监测方案的制定。
一、监测设备的选择1.1 离子室辐射监测仪：用于检测γ射线、X射线等辐射。
1.2 电离室辐射监测仪：主要用于测量γ射线、X射线等低能辐射。
1.3 α、β、γ多功能辐射监测仪：可同时测量α、β、γ辐射，适合于多种环境。
二、监测点的设置2.1 核电站周边：监测核电站周边环境的辐射水平，确保周边居民和环境安全。
2.2 工业区：监测工业区的辐射情况，避免辐射对工人和周边居民造成危害。
2.3 自然环境：监测自然环境中的背景辐射水平，为环境保护提供数据支持。
三、监测频率的确定3.1 定期监测：根据不同监测点的特点和辐射来源，确定不同的监测频率，保证监测数据的及时性和准确性。
3.2 事故响应监测：在辐射事故发生时，即将启动应急监测方案，密切监测事故区域的辐射水平，及时采取措施保护人员和环境安全。
3.3 长期监测：对长期存在辐射源的区域进行长期监测，掌握辐射水平的动态变化，及时调整监测方案。
四、数据处理与分析4.1 数据采集：利用监测设备采集环境中的辐射数据，确保数据的准确性和完整性。
4.2 数据存储：建立完善的数据存储系统，对监测数据进行分类、整理和存档，方便后续数据分析和查询。
4.3 数据分析：利用专业软件对监测数据进行分析，评估辐射水平的趋势和变化，为辐射管理和应急响应提供科学依据。
五、应急响应5.1 预案制定：制定完善的辐射应急预案，明确各部门的职责和应急措施，保障人员和环境安全。
5.2 应急演练：定期组织辐射应急演练，检验应急预案的可行性和有效性，提高应急响应的能力和水平。
5.3 信息发布：及时向公众发布辐射监测数据和应急响应情况，增强公众对辐射问题的认识和理解，消除恐慌和误解。

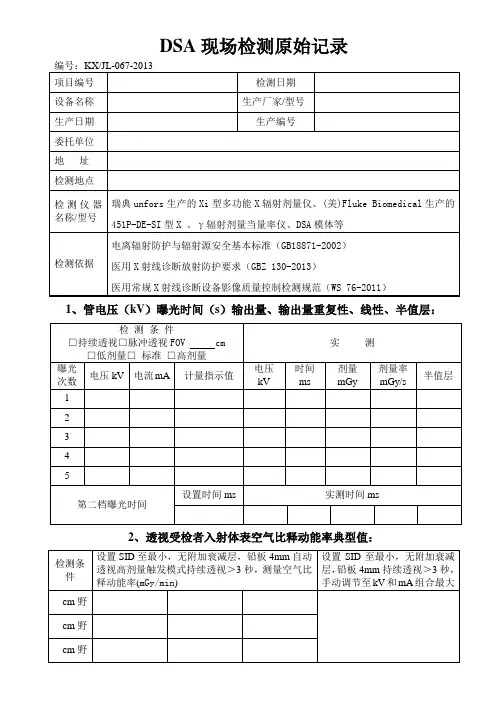

DSA
DSA现场检测原始记录编号：KX/JL-067-2013项目编号检测日期设备名称生产厂家/型号生产日期生产编号委托单位地址检测地点检测仪器名称/型号瑞典unfors生产的Xi型多功能X辐射剂量仪、(美)Fluke Biomedical生产的451P-DE-SI型X 、γ辐射剂量当量率仪、DSA模体等检测依据电离辐射防护与辐射源安全基本标准（GB18871-2002）医用X射线诊断放射防护要求（GBZ 130-2013）医用常规X射线诊断设备影像质量控制检测规范（WS 76-2011）1、管电压（kV）曝光时间（s）输出量、输出量重复性、线性、半值层：检测条件□持续透视□脉冲透视FOV cm□低剂量□标准□高剂量实测曝光次数电压kV 电流mA 计量指示值电压kV时间ms剂量mGy剂量率mGy/s半值层12345第二档曝光时间设置时间ms 实测时间ms2、透视受检者入射体表空气比释动能率典型值：检测条件设置SID至最小，无附加衰减层，铅板4mm自动透视高剂量触发模式持续透视＞3秒，测量空气比释动能率(mGy/min)设置SID至最小，无附加衰减层，铅板4mm持续透视＞3秒，手动调节至kV和mA组合最大cm野cm野cm野3、空间分辨力（线对分辨力）FOV SID(cm) 管电压(kV) 管电流(mA) 最大线对数（lp/mm）cm野cm野cm野4、DSA对比敏感度、动态范围检测条件常规减影DSA对比敏感度动态范围伪影照射野大小管电压（kV）管电流（mA）可分辨的细节最大可见Cu阶无后处理cm野cm野cm野5、X射线野面积/影像接受平面面积偏差照射野大小影像接受平面距焦点a1a2b1b2 cm野cm野cm野6、近台同室操作X透视机防护第一术者位（空气比释动能率μGy/h）第二术者位（空气比释动能率μGy/h）距地面20cm距地面80cm距地面105cm距地面125cm距地面155cm7、机房辐射检测条件电压电流时间/电流时间积检查人数常用：检测：常用：检测：测定地点周围剂量当量率（μSv/h）观察窗○1--○5左: 中: 右: 上: 下: 操作室门○6--○10左: 中: 右: 上: 下: 机房大门○11--○15左: 中: 右: 上: 下: 机房上方○16--○19机房下方○20--○23墙○24--○26墙○27--○29墙○30--○32墙○33--○35通风管道○36穿墙管线口○37本底值：注：检测数据未扣除本底值，“—”为检测现场未涉及的检测项检测员：复核人员：用户代表：。
nt6102型测辐射仪使用说明书
nt6102型测辐射仪使用说明书
NT6102型测辐射仪使用说明书如下：
测量范围：剂量率0.01μSv/h~10000μSv/h，累积剂量0.00μSv~9999Sv。
X-γ能量范围：40Kev~3.0Mev。
能量响应误差：≤±25%（相对于137Cs）。
相对基本误差：≤±15%。
剂量率报警阈值：全量程内可调。
累计剂量报警阈值：全量程内可调。
防护报警响应时间：≤5秒。
显示单位：剂量率μSv/h、mSv/h、Sv/h自动切换，累积剂量μSv、mSV、Sv自动切换，计数率CPM。
供电方式：二节AAA电池。
尺寸：105mm×55mm×26mm。
重量：80克（不含电池）。
注意事项：
不要跌落、敲击或剧烈振动，否则将导致探测器损坏。
如长时间不使用，请将电池取出。
警告：本仪器提供了声响、闪光、振动三种单一报警模式和声响+闪光、声响+振动、闪光+振动三种组合报警模式。

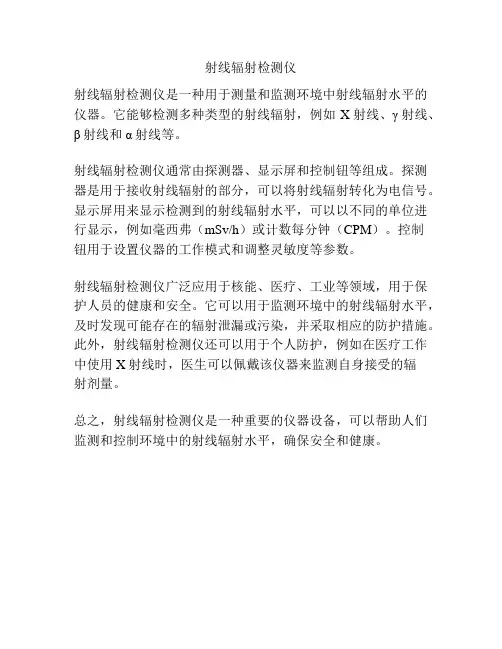

射线辐射检测仪
射线辐射检测仪
射线辐射检测仪是一种用于测量和监测环境中射线辐射水平的仪器。
它能够检测多种类型的射线辐射，例如X射线、γ射线、β射线和α射线等。
射线辐射检测仪通常由探测器、显示屏和控制钮等组成。
探测器是用于接收射线辐射的部分，可以将射线辐射转化为电信号。
显示屏用来显示检测到的射线辐射水平，可以以不同的单位进行显示，例如毫西弗（mSv/h）或计数每分钟（CPM）。
控制
钮用于设置仪器的工作模式和调整灵敏度等参数。
射线辐射检测仪广泛应用于核能、医疗、工业等领域，用于保护人员的健康和安全。
它可以用于监测环境中的射线辐射水平，及时发现可能存在的辐射泄漏或污染，并采取相应的防护措施。
此外，射线辐射检测仪还可以用于个人防护，例如在医疗工作中使用X射线时，医生可以佩戴该仪器来监测自身接受的辐
射剂量。
总之，射线辐射检测仪是一种重要的仪器设备，可以帮助人们监测和控制环境中的射线辐射水平，确保安全和健康。
贝谷BG9521M多功能射线检测仪说明书
贝谷BG9521M多功能射线检测仪说明书
BG9511M伸缩杆式辐射检测仪仪器特点：
仪器在技术X性、环境适应性、运行可靠性方面主要技术特色如下：
1.主机和检测仪配置灵活，可拆分使用，也可组合为一整体，整机便携，易于携带，适用于各种场所；
2.环境量和防护量可根据用户需求任意切换，保证其有更宽的应用范围，可应用于环保、出入境、医疗卫生、科研院所、核电站等各种领域；
3.对不同的剂量水平，NaI检测仪和GM管检测仪自动切换，以保证其有更宽的剂量率响应范围，NaI检测仪灵敏度高，可测量环境本底，GM管检测仪则可测量防护级别的辐射水平。
BG9511M伸缩杆式辐射检测仪主要技术指标：
测量器：
NaITl闪烁体+能量补偿型GM管；
测量射线种类：
γ（X）射线
灵敏度：
≥350cps（Cs-137，1μGy/h）
能量范围：
48keV～3MeV；
剂量率测量范围：
0.01μGy/h～30mGy/h
内置检测仪（能量补偿型GM管）：0.01μGy/h～30mGy/h 外置检测仪（NaITl闪烁体）：0.01μGy/h～600μGy/h
剂量当量：
0～9999mGy
相对基本误差：
≤±15%（Cs-137，660keV）
响应时间：
1～300秒自动调整
报警功能：
具有报警提示功能，手动控制报警开启或关闭
报警阈值：
用户可调；具有报警记录自动储存功能；
电池：
内置电池，充满电后可以连续工作48小时
伸缩杆：
进口碳纤维管（大拉伸长度4m）。
医院用辐射报警仪是固定式还是便携式
医院用辐射报警仪是固定式还是便携式。
辐射检测仪是用来检测某个地方的辐射强度。
通常在医院的放射科等地方会存在一些辐射，因为检查时使用的仪器是需要使用一些射线的，为了判断出辐射的强度，此时就需要使用辐射检测仪进行检测。
那么医院用辐射报警仪是固定式还是便携式？
医院用辐射报警仪是固定式还是便携式
辐射检测仪一般可以分为多种类型，主要是固定式，便携式，台式等类型。
不同的场合需要使用不同类型的仪器。
一般在医院行业使用比较多的是便携式辐射检测仪，深圳万仪科技针对医疗行业研发出MR-50和MR-50EXP两款仪器，它们的体积小，重量轻，可以随身携带随时检测，非常的方便，在使用过程中可以保持最大值，并且可以通过在线通电进行使用。
确保接触辐射装置人员在辐射值过大时可以立即离开，保障身体健康。
医院用辐射报警仪特点
1.医院用辐射检测仪采用60mm*42mm大屏幕显示;
2.具有最大值保持功能;
3.可以对辐射计量值进行累计;
4.对环境适应性强;
5.体积小，方便携带，使用方便;
6.可以选配强大的电脑分析软件。
以上就是对医院用辐射报警仪是固定式还是便携式的介绍，通过本篇文章我们都能知道，在医院行业是使用便携式的辐射检测仪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海仁日辐射防护设备有限公司
多功能辐射检测仪
产品分类：表面沾污仪
REN600 型β、γ射线辐射检测仪可检测β、
γ射线，也能检测到 X 射线 , 它采用高速嵌入式微
处器作为数据处理单元，点阵式大屏幕 LCD 液晶显
示，读数清晰、操作方便，具有 800 组超大容量数据
存储。
仪器采用阵列式 GM 探测器，可进行β辐射表
面污染检测和 X 、γ辐射剂量率的监测。
此外通过配
套的 RenRiCont 放射性污染管理软件可将存储的数
据读出后分析。
可广泛用在制药厂、实验室、发电厂、
进出口商检、采石场、环境实验室、环境污染调查、核安全应急、紧急状况营救站、金属处理厂、地下油田、供油管道装备、环境保护和警察局等部门。
特点:——电– 138.18065015 —话— 021-69515.711
1 、阵列式 GM 探测器，可测β、 X 、γ射线
2 、声响频率指示放射性强度
3 、可设置剂量率报警阈值
4 、超低功耗设计
5 、单位显示 CPM 、 CPS 、μ Sv/h 、μ R/h
6 、超阈值报警
7 、阻塞报警
8 、电池电量实时指示
9 、可存储 400 组历史数据
10 、 USB 接口功能
11 、便携式手柄
12 、标配提供 RenRiCont 软件
主要技术指标
1 、测量范围：
剂量率 0.01 — 1000 μ Sv/h ， 0.01 ～ 100mR/h 计数率 0 — 50000 CPM ， 0 — 8000 CPS ：
2 、探测器：阵列式探测器，有效面积 25cm 2
3 、能量范围： 40KeV ～ 3MeV
4 、灵敏度：≥ 3000 CPM/mR/h
5 、仪器本底：每分钟计数≤ 120CPM
6 、相对基本误差：≤ 15%
7 、供电电源： 3 节普通 5 号电池
8 、功耗：整机电流≤ 20mA
9 、温度范围： -15 ℃ ～50 ℃
10 、湿度范围：相对湿度≤ 90% （40 ℃ ）
11 、尺寸重量： 0.5kg ；200 × 100 × 35mm
12 、 RenRiCont 软件提供文字和图形显示。
——电– 138.18065015 —话— 021-69515.711。
