GPS控制点等级
3.1观测时段observation session测站上开始接收卫星信号到停止接受，连续观测的时间间隔称为观测时段，简称时段。
3.2同步观测simultaneous observation两台或两台以上接收机同时对一组卫星进行的观测。
3.3同步观测环simultaneous observation loop三台或三台以上接收机同步观测所获得的基线向量构成的闭合环。
3.4独步观测环independent observation loop由非同步观测获得的基线向量构成的闭合环。
3.5数据剔除率percentage of data rejection同一时段中，删除的观测值个数于获得的观测值总数的比值。
3.6天线高antenna height观测时接收机相位中心至测站中心标志面的高度。
3.7参考站Reference station在一定的观测时间内，一台或几台接收机分别固定在一个或几个测站上，一直保持跟踪观测卫星，其余接收机在这些测站的一定范围内流动设站作业，这些固定测站就成为参考站。
3.8流动站roving station在参考站得一定范围内流动作业的接收机所设立的测站。
3.9观测单元observation unit快速静态测量定位时，参考站从开始至停止接收卫星信号连续观测的时间段。
3.10世界大地坐标系1984(GPS84) World Geodetic System 1984由美国国防部在与WGS72相应的精密星历NSWC-9Z-2基础上，采用1980大地参考数和BIH1980.0 系统定向所建立的一种地心坐标系。
3.11国际地球参考框架ITRF YY，International Terrestrial Reference Frame由国际地球自转服务局推荐的以国际参考子午面和国际参考极为定向基准，以LERS YY天文常数为基础所定义的一种地球参考系和地心(地球)坐标。
3.12GPS静态定位测量static GPS positioning通过在多个测站上进行若干个时段同步观测，确定测站之间相对位置的GPS定位测量。
3.13GPS快速静态定位测量rapid static GPS positioning利用快速整周模糊度解算法原理所进行的GPS静态定位测量。
3.14永久性跟踪站permanent tracking station长期连续跟踪接收卫星信号的永久性地面观测站。
3.15单基线解single baseline solution在多台GPS接收机同步观测中，每次选取两台接收机的GPS观测数据解算相应的基线向量。
3.16多基线解multi-baseline solution从m(m≥3)台GPS接收机同步观测值中，由m-1条独立基线构成观测方程，统一解算出m-1条基线向量。
编辑本段坐标和时间4.1坐标系4.1.1 GPS测量采用广播星历时，其相应坐标系为世界大地坐标系WGS84。
该坐标系的地球椭圆基本参数以及主要几何和物理常数见附录A(标准的附录)。
GPS测量采用精密星历时，其坐标系为相应历元的国际地球参考框架ITRF YY。
当换算为大地坐标时，可采用与WGS84相同的地球椭球基本参数以及主要几何和物理常数。
4.1.2当要求提供1980西安坐标系或其他参考坐标系时，可按坐标转换等方法求得这些坐标系的坐标。
当要求提供1985国家高程基准或其他高程系高程时，可按高程拟合、大地水准面精化等方法求得这些高程系统的高程。
1980西安坐标系及1954年北京坐标系的参考椭球基本参数以及主要几何和物理常数见附录A(标准的附录)。
4.2时间系统GPS测量采用GPS时间系统，手簿纪录宜采用世界协调时(UTC)。
编辑本段精度分级5.1GPS测量按其精度划分为AA、A、B、C、D、E级。
GPS快速静态定位测量可用于C、D、E级GPS控制网的布设。
5.2各级GPS测量的用途：AA级主要用于全球性的地球动力学研究、地壳形变测量和精密定轨；A级主要用于区域性的地球动力学研究和地壳形变测量；B级主要用于局部形变监测和各种精密工程测量；C级主要用于大、中城市及工程测量的基本控制网。
D、E级主要用于中、小城市、城镇及测图、地籍、土地信息、房产、物探、勘测、建筑施工等的控制测量。
AA、A级。
可作为建立地心参考框架的基础。
AA、A、B级可作为建立国家空间大地测量控制网的基础5.3各级GPS网相邻点基线长度精度用下列公式表示，并按表1规定执行。
表1 精度分级级别固定误差比例误差系数AA A B C D E ≤3≤5≤8≤10≤10≤10≤0.01≤0.1≤1≤5≤10≤20σ=√a²+(b.d.10-6)²式中：σ—标准差，㎜；a---固定误差，㎜；b---比例误差系数，d---相邻点间距离，㎜。
5.4GPS测量大地高差的精度，固定误差a和比例误差系数b按表1可放宽1倍执行。
AA、A级平差后在ITRF YY地心参考框架中的点位精度及对连续观测站经多次观测后计算的相邻站间基线长度年变化率测定精度，按表2规定执行。
表2 点位精度和基线长度年变化率精度规定级别点位地心坐标精度，m 基线长度年变化率精度，㎜/年AA ≤0.05≤2A ≤0.1≤3编辑本段技术设计6.1技术设计基本要求GPS网布测前应进行技术设计，以得到最优的布测方案。
技术设计书的格式、内容、要求与审批程序按照CH/T 1004进行。
6.2技术设计准备6.2.1根据任务的需要，收集测区范围既有的国家三角点、导线点、天文重力水准点、水准点、甚长基线干涉测量站、卫星激光测量站、天文台和已有的GPS站点资料，包括点之记、网图、成果表、技术总结等。
6.2.2搜集测区范围内有关的地形图、交通图及测区总体建设规划和近期发展方面的资料。
若任务需要，还应搜集有关的地震、地质资料等。
6.2.3技术设计前，应对上述资料分析研究，必要时进行实地勘察，然后进行图上设计。
6.3技术设计的原则6.3.1在设计图上应标出新设计的点位、点名、点号和级别，还应标出相关的各类测量站点、水准路线及主要的交通路线、水系和居民地等。
6.3.2GPS网布设原则6.3.2.1GPS网布设应视其目的、要求的精度、卫星状况、接收机类型和数量、测区已有的资料、测区地形和交通状况以及作业效率综合考虑，按照优化设计原则进行。
6.3.2.2AA、A、B级GPS网应布设成连续网，除边缘点外，每点的连接点数应不少于3点。
C、D、E级GPS网可布设成多边形或附合路线。
6.3.2.3A级及A级以下各级GPS网中，最简独立闭合环或附合路线的边数应符合表3的规定。
表3 最简独立闭合环或附合路线的边数的规定级别 A B C D E闭合环或附合路线的≤5 ≤6≤6≤8≤10边数6.3.2.4各级GPS网相邻点间平均距离应符合表4要求。
相邻点最小距离可为平均距离的1/3～1/2；最大距离可为平均距离的2～3倍。
表4 GPS网相邻点间平均距离(KM)项目级别 AA A B C D E平均距离1000 300 70 10～15 5～10 0.2～56.3.2.5AA、A、B级GPS网点，应与GPS永久性跟踪站联测；其联测的站数，AA级不得少于4站，A级不得少于3站，B级不得少于2站。
6.3.2.6A、B级GPS网，应尽量与周围的GPS地壳形变监测网、基本验潮站联测。
6.3.2.7AA、A、B级GPS网点已与参加过全国天文大地网整体平差的三角点、导线点和一、二等水准点并置或重合。
6.3.2.8新布设的GPS网应与附近已有的国家高等级GPS点进行联测，联测点数不得少于2点。
6.3.2.9B级GPS网，在高程异常变化剧烈地区，其点间的距离不宜超过100km；在地壳断裂带或地震频发地区，其点间距离以适当缩短。
6.3.2.10大陆、岛、礁之间的A、B级GPS网的边长可视实际情况变通，重要岛、礁与大陆之间的联测，其连接的点数不应少于3个。
6.3.2.11为求定GPS点在某一参考坐标系中坐标，应与该参考坐标系中的原有控制点联测，联测的总点数不得少于3点。
在需要常规测量方法加密控制网的地区，C、D、E级GPS网点应有1～2方向通视。
6.3.2.12为求得GPS网点的正常高，应根据需要适当进行高程联测。
AA、A级网应逐点联测高程，B级网至少每隔2～3点，B级网每隔3～6点联测一个高程点，D级与E级网可依具体境况确定联测高程的点数。
6.3.2.13AA、A级GPS点的高程联测，应按GB 12897二等水准的方法进行，B级GPS点的高程联测，应按GB 12898三等水准或与其精度相当的方法进行，C、D、E级GPS点的高程联测，应按GB 12898四等水准或与其精度相当的方法进行高程联测。
6.3.2.14GPS快速静态定位网的布设，除应满足上述有关规定外，还应满足下列要求：a)相邻地区两个观测单元之间的流动站的重合点数：C、D级不应少于2点，E级不应少于1点；b)相邻点的距离大于20km时，应采用GPS静态定位法施测；c)当网中相邻点间距离小于该级别所要求的相邻点间最小距离时，两相邻点必须直接进行同步观测；d)对于双参考站作业方式，不同观测单元的基准基线宜相互联结，以构成整个网的骨架。
e)D、E级GPS网可采用单参考站作业方式，对相邻观测单元的一些流动测站点必须进行二次设站观测。
6.4技术设计后应上交的资料：a)野外踏勘技术总结；b)测量任务书与专业设计书(附技术设计图)。
编辑本段选点7.1选点准备7.1.1选点人员在实地选点前，应收集有关布网任务与测区的资料，包括测区1:50000或更大比列尺地形图，已有各类控制点、卫星跟踪站的资料等。
7.1.2选点人员应充分了解和研究测区情况，特别是交通、通讯、供电、气象及大地点等情况。
7.2点位基本要求a)周围应便于安置接收设备和操作，视野开阔，视场内障碍物的高度角不宜超过15º；b)远离大功率无线电发射源(如电视台、电台、微波站等)，其距离不小于200m；远离高压输电线和微波无线电信号传送通道，其距离不得小于50m；c)附近不应有强烈反射卫星信号的物体(如大型建筑物等)；d)交通方便、并有利于其他测量手段扩展和联测；e)地面基础稳定，易于点位保存；f)AA、A、B级GPS点，应选在能长期保存的地点；g)充分利用符合要求的旧有控制点；h)选站时应尽可能使测站附近的小环境(地形、地貌、植被等)与周围的大环境保持一致，以减少气象元素的代表性误差。
7.3辅助点与方位角7.3.1非基岩的AA、A级GPS的附近应埋设1～3个辅助点，并测定其与GPS点的距离和高差，精度应优于±5㎜。
7.3.2GPS点可视需要设立与其通视的方向点，选点应目标明确，观测方便，和GPS点的距离一般不小于300m。
E级GPS控制网有关技术要求(参考)
E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。
GPS-E级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
1 GPS网的主要技术要求(km) (mm) (1×10-6)≤10 ≤202、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
（4的原有控制点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。
D级GPS要求
D级GPS控制测量技术要求1、D级GPS控制网的网型设计GPS控制网的网型设计，是保证控制网精度的基础。
首先考虑起算点的位置和图形强度，遵循从整体到局部、分级布网的原则进行布设。
D级GPS控制网中不要求每点之间通视，整个控制网中应联测不少于3个高等级已知点，并根据需要联测一定数量的高程点。
D级GPS控制网最简独立闭合环或附合路线边数及相邻点之间的平均距离如下表：相邻点最小距离可为平均距离的1/3-1/2；最大距离可为平均距离的2-3倍。
2、D级GPS控制网选点埋石D级GPS控制网选点埋石必须遵守下列原则，并按下列规定进行。
1). 选点人员应收集测区地质资料，实地勘察选定点位。
同时考察卫星通视环境与电磁干扰环境，确定可用标石类型、记录点之记有关内容，实地树立标志牌等。
选点（埋石）所占用的土地，应得到土地使用者或管理者的同意。
2)．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点，并做好选点标记。
点位尽可能位于地面，城区内应尽量选在楼顶上，以便于保存和通视。
点位应尽量选在交通便利，方便观测的位置。
3)．选点时应避开环境变化大，测量标志难以永久保存的地点，如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。
点位离开铁路的距离应不小于100m。
4). 选点时应避开地质环境不稳定的地区，如断裂破碎带边缘、易发生洪水、滑坡、岩崩区、局部沉降区，有大量物质搬移的矿区、采石场、大量取土、地下水剧烈变化的地点。
5)．选点时应远离发射功率强大的无线发射源、微波信道、高压线等，距离不小于200米，应远离高压输电线和微波无线电传送通道，其距离不得小于50米。
并应实地了解发射源和电磁波影响状况，标注在点之记环视图上。
6)．选点时应避开多路径环境影响，避免靠近水面、树冠、高大建筑物、低洼潮湿等地点，应保证15°以上无遮挡。
50米以内的各种固定与变化反射体应标注在点之记环视图上。
E级GPS控制网技术要求
附录E E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差 按下式计算：式中a(mm)为固定误差；b(ppm)为比例误差系数；d(km)为相邻点间的距离。
GPS-E 级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
表1 GPS网的主要技术要求2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
表2 闭合环或附合线路边数的规定（4制点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。

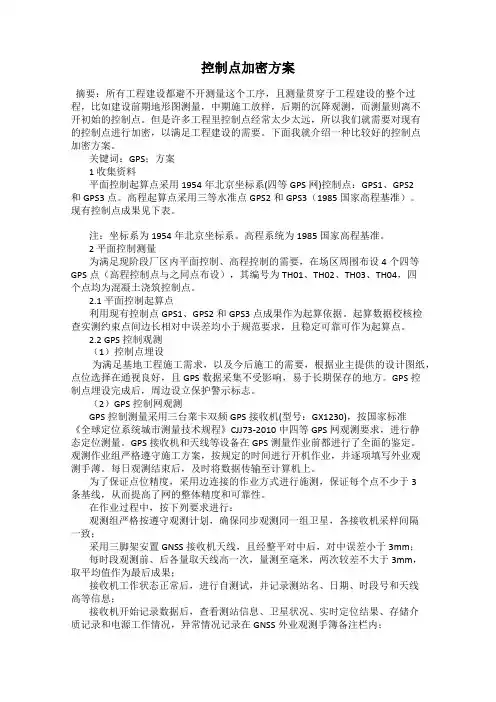

控制点加密方案
控制点加密方案摘要：所有工程建设都避不开测量这个工序，且测量贯穿于工程建设的整个过程，比如建设前期地形图测量，中期施工放样，后期的沉降观测，而测量则离不开初始的控制点。
但是许多工程里控制点经常太少太远，所以我们就需要对现有的控制点进行加密，以满足工程建设的需要。
下面我就介绍一种比较好的控制点加密方案。
关键词：GPS；方案1 收集资料平面控制起算点采用1954年北京坐标系(四等GPS网)控制点：GPS1、GPS2和GPS3点。
高程起算点采用三等水准点GPS2和GPS3（1985国家高程基准）。
现有控制点成果见下表。
注：坐标系为1954年北京坐标系。
高程系统为1985国家高程基准。
2 平面控制测量为满足现阶段厂区内平面控制、高程控制的需要，在场区周围布设4个四等GPS点（高程控制点与之同点布设），其编号为TH01、TH02、TH03、TH04，四个点均为混凝土浇筑控制点。
2.1 平面控制起算点利用现有控制点GPS1、GPS2和GPS3点成果作为起算依据。
起算数据校核检查实测约束点间边长相对中误差均小于规范要求，且稳定可靠可作为起算点。
2.2 GPS控制观测（1）控制点埋设为满足基地工程施工需求，以及今后施工的需要，根据业主提供的设计图纸，点位选择在通视良好，且GPS数据采集不受影响，易于长期保存的地方。
GPS控制点埋设完成后，周边设立保护警示标志。
（2）GPS控制网观测GPS控制测量采用三台莱卡双频GPS接收机(型号：GX1230)，按国家标准《全球定位系统城市测量技术规程》CJJ73-2010中四等GPS网观测要求，进行静态定位测量。
GPS接收机和天线等设备在GPS测量作业前都进行了全面的鉴定。
观测作业组严格遵守施工方案，按规定的时间进行开机作业，并逐项填写外业观测手薄。
每日观测结束后，及时将数据传输至计算机上。
为了保证点位精度，采用边连接的作业方式进行施测，保证每个点不少于3条基线，从而提高了网的整体精度和可靠性。
测量控制点选点埋石相关规定标准要求
测量控制点选点埋⽯相关规定标准要求选点与埋⽯的规定⼀、平⾯控制1、选点⼀级GPS、⼆级GPS点位的选择应做到：a、GPS接收机的点位选在视野开阔，障碍物较少的地⽅。
b、远离⼤功率⽆线电发射源。
c、避开⼤⾯积⽔域。
d、交通⽅便，易于到达和联测之处。
e、地⾯基础稳定，易于点的保存之处。
2、埋⽯⼀级、⼆级GPS点的标⽯埋设应做到：a、沙、⽯、⽔泥现场浇灌，尺⼨⼀般为⾼60厘⽶，顶⾯15*15厘⽶，底⾯18*18厘⽶，标⼼为直径10mm钢标。
b、选择部分坚固房屋平台布设，⽅法为模具浇灌。
c、位于⽔泥地，沥青地的⼀、⼆级GPS点，必须刻⼗字或⽤钢钉作为其中⼼标志，周边⽤红油漆绘出⽅框及并写清点号。
d、不要求全部通视，但每⼀点应⾄少和周边点中的⼀个通视（含⼀、⼆级）。
RTK点、图根点标⽯埋设应做到：a、沙、⽯、⽔泥现场浇灌，尺⼨⼀般为⾼50厘⽶，顶⾯12*12厘⽶，底⾯15*15厘⽶，标⼼为直径10mm钢标b、选择部分坚固房屋平台布设，⽅法为刻⽯，必须正规刻出⼗字⽅框。
c、位于⽔泥地，沥青地的图根点，必须刻⼗字或⽤钢钉作为其中⼼标志，周边⽤红油漆绘出⽅框及并写清点号。
d、当图幅内没有埋⽯点时，⾄少应埋设2个图根埋⽯点，并与另⼀埋⽯控制点（⼆级以上）通视。
上述固定点或埋⽯点每平⽅公⾥不少于30个。
⼆、⾼程控制1、如仅需满⾜地形测图精度，可不专门进⾏三、四等⽔准标⽯点的埋设。
如有要求，在满⾜地形测图精度的同时，进⾏三、四等⽔准标⽯点的埋设。
要求如下：a、⽔准路线应选择沿坡度较⼩、⼟质坚实、施测⽅便的道路布设，并避免通过⼤河、湖泊、沼泽与峡⾕等障碍物。
b、⽔准点位应选择在坚实稳固与安全僻静之处，墙脚⽔准点位应选设于永久性的建筑或构筑物上，点位应便于寻找、长期保存和引测。
下列地点不应选设⽔准点：即将进⾏建筑的位置或准备拆除的建筑物上。
低湿、易于淹没之处。
不良地质条件（如⼟崩、滑坡等）之处及地下管线之上。
附近有剧烈震动的地点。
D级GPS控制测量技术设计书要点
目录一、课程设计的目的和任务 (3)1.1.设计目的 (3)1.2.任务概述 (3)二、测区概况 (3)2.1.测区自然地理概况 (3)2.2民族种类 (3)2.3已有资料情况 (3)2.4测区的范围： (3)三、设计的依据 (3)四、主要的技术指标 (4)4.1GPS测量 (4)4.2水平角观测 (6)4.2.1水平距离的观测 (6)4.2.2导线网 (6)五、坐标系统的选择 (7)六、设计方案 (7)6.1布网的原则 (7)6.1.1.GPS网型网型方案设计 6.2.图上展绘已知点（或图上查找已知点） (7)6.3按点位要求与测区情况在图上选点布网 (8)6.4.判断和检查点间的通视（主要点间） (10)6.5.外业选点埋石 (10)6.5.1选点 (10)6.5.2标志埋设 (11)六、仪器设备的选择 (12)七、外野实测方案设计 (12)7.1. GPS外业工作的原则 (12)7.2安置天线要求 (12)7.2.1对仪器设备的要求 (13)7.3观测方法 (13)7.3.1 GPS 观测方法 (13)7.4 地籍勘丈 (14)7.4.1 、地籍勘丈的方法： (14)7.4.2. 宗地图编号 (14)7.4.3. 地籍图的规格及分幅 (14)7.4.4 地籍勘丈的基本精度 (14)7.4.5界址点的施测方法 (15)7.4.6 界址点边长的检核： (15)7.4.7 地籍图的表示原则： (15)7.4.8 宗地图 (15)7.4.9面积量算与汇总统计 (16)7.4.10提交成果 (16)7.5数据的记录 (16)八、数据处理的方法与要求 (17)8.1.外业观测数据处理 (17)8.2外业观测数据质量检核 (17)8.3数据处理和平差计算 (19)8.3.1数据处理 (19)8.3.1无约束平差 (19)8.3.2约束平差 (19)8.4 GPS 高程拟合 (20)七、提交成果 (20)八、参考文献 (21)D级GPS控制网技术方案设计一、课程设计的目的和任务1.1.设计目的：本次课程设计的主要目的是通过本课程的学习并结合“GPS”技术完成一项“GPS”D级网的技术设计，为下一步大比例尺数字测图提供基础控制。
GPS_E级网规范(新)
附录A E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差 按下式计算：式中a(mm)为固定误差；b(ppm)为比例误差系数；d(km)为相邻点间的距离。
GPS-E级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
（4的原有控制点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。
E级GPS控制网有关技术要求(参考)
E级GPS控制网有关技术要求（参考)一、控制网执行的技术标准1、全球定位系统(GPS）测量规范(GB/T 18314-2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898—1991），中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差按下式计算：式中（mm）为固定误差；(ppm)为比例误差系数;(km)为相邻点间的距离。
GPS-E级网的主要技术要求应符合表1规定.相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
级别平均距离(km) (mm）(1×10-6）最弱边相对中误差E级0。
2～5 ≤10≤201/450002、布网原则与网形设计（1)GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用,每点应有1~2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石.(3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定.非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
级别 E 级闭合环或附合线路边数(条) ≤10（4原有控制点联测,联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求:（1）点位的选择应符合技术设计要求,并有利于其它测量手段进行扩展与联测；（2)点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔,视场内周围障碍物的高度角一般应小于15°;(4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m,并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收)强烈的物体，以减少多路径效应的影响；（6)交通应便于作业，以提高作业效率;（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号.此外，有时还需考虑测区内的通讯设施、电力供应等情况，以便于各点之间的联络和设备用电或充电。
GPS控制测量(CP0,CPⅠ,CPII) PPT
（ CP0， CPⅠ，CPⅡ）
中南大学
一、三网合一
➢ 1、目的 为统一高速铁路工程测量的技术要求，保证其
测量成果质量满足勘测、施工、运营维护各个阶段 测量的要求，适应高速铁路工程建设和运营管理的 需要。
➢ 2、主要技术要求 ❖ 高速铁路工程测量平面坐标系应采用工程独立坐标系统，
在对应的线路轨面设计高程面上坐标系统的投影长度变 形值不宜大于10mm/km。
❖ 用作CPⅠ控制网约束平差的约束点间边长相对 中误差应满足<规范>的规定；
❖ 约束平差中基线向量各分量改正数与无约束平 差同一基线改正数较差的绝对值应满足下式要 求，并提供约束平差后相应坐标系的空间直角坐 标，基线矢量及其改正数和其精度信息
dVVx 2
dVVy 2
dVVz 2
四、CPⅡ 控制测量
Wx 3 n
Wy 3 n Wz 3 n
Ws 3 n
4、CPⅠ控制网平差及坐标转换应符合下列规定
❖ 无约束平差中基线向量各分量的改正数绝对值应满足下 式的要求，并提供无约束平差WGS-84 坐标系中的空间 直角坐标，基线矢量及其改正数和其精度信息
VVx 3 VVy 3 VVz 3
其中，在计算σ时，取a=5mm，b=1mm/Km,d取各 时段基线长度平均值。
1、CPⅡ控制测量原则
❖ CPⅡ控制网宜在定测阶段完成； ❖ 采用三等GPS测量或三等导线测量方法施测；
➢ 2、观测要求
➢பைடு நூலகம்3、数据处理
什么是单基线解？什么是多基线解？
公式如何理解？
公式3.2.8-2中：
➢ 4、CP0复测要求
三、CPⅠ 控制测量
1、CPⅠ控制测量原则 ❖ CPⅠ控制网宜在初测阶段建立，困难时应在定
GPS控制网等级
GPS控制网等级1、控制网等级及其用途按照国家标准?全球定位系统〔GPS〕测量标准?〔GB/T13814-2021〕，GPS测量按其精度分为A、B、C、D、E五级。
其中：1〕A级GPS网由卫星定位连续运行基站构成，用于建立国家一等大地控制网，进展全球性的地球动力学研究、地壳变形测量和卫星精细定轨测量。
2〕B级GPS测量主要用于建立国家二等大地控制网，建立地方或者城市坐标基准框架、区域性的地球动力学研究、地壳变形测量和各种精细工程测量等。
3〕C级GPS测量用于建立三等大地控制网，以及区域、城市及工程测量的根本控制网等。
4〕D级GPS测量用于建立四等大地控制网。
5〕E级GPS测量用于测图、施工等控制测量。
2、精度要求3、卫星定位连续运行基准站网的布设1〕布设原那么CORS依据管理形式、任务要求和应用范围，划分为国家基准站网、区域基准站网和专业应用站网。
〔1〕国家基准站网国家基准站网的布设应顾及社会开展、经济建立和自然条件因素。
在即将实施的国家大地基准根底设施建立工程中，我国将在全国范围内建立360个地基稳定、分布均匀的连续运行基准站〔其中：新建150个、改造60个、直接利用已有的站150个〕。
〔2〕区域基准站网区域基准站网是指在省、市地区建立的连续运行基准站网，主要构成高精度、连续运行的区域坐标基准框架，为省、市区域提供不同精度的位置效劳和相关信息效劳。
区域基准站网的布设按实时定位精度而选择基准站间的距离，当采用网络RTK技术满足厘米级实时定位，其区域基准站布设间距不应超过80KM。
〔3〕专业应用站网专业应用站网是由专业部门或者机构根据专业需求建立的基准网站，用于开展专业信息效劳。
它的布设间距主要根据专业需求，当满足实时定位分米级要求，那么基准站布设间距一般在100~150KM之间。
2〕基准站设计与选址基准站设计时应根据基准站网布设原那么，在图上标出设计基准站站址，同时标明基准站及其周围地区的主要地质构造、地震活动，与设计有关的地震台、人卫站，以及可以利用的GPS、大地测量网站点。
