人教版九年级物理上册 15.4电流的测量 同步练习(含答案)
15.4 电流的测量同步练习
一、单选题
1．（2020·扬州中学教育集团树人学校九年级期中）下图为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的是（）
A．电风扇约2A B．电冰箱约1A
C．电饭煲约0.8A D．微波炉约1A
2．（2021·全国九年级期末）图示的电路中，电流表测量的是（）
A．通过灯L1的电流
B．通过灯L2的电流
C．通过灯L3的电流
D．通过灯L1和灯L2的电流之和
3．（2019·山东省济南燕山学校九年级期中）以下是四位同学为了测量通过L1的电流而设计的电路图，其中正确的是（）
A．B．C．D．
4．（2020·山东济宁市·九年级期中）“用电流表测量小灯泡的电流”的部分电路如图所示。
下列说法正确的是（）
A．用导线连接c、e，电流表只能测量通过灯泡L1的电流
B．用导线连接d、e，电流表只能测量通过灯泡L2的电流
C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L2的电流
D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流
5．（2019·山东省济南燕山学校九年级期中）一位同学在使用电流表测较小电流时，应该使用“-”和“0.6”两个接线柱，但却错误地用了“-”和“3”两个接线柱接入了电路，其他部分连接正确，闭合开关后，电流表会出现（）
A．指针不偏转B．指针反向偏转
C．指针偏转角度偏小D．指针摆动太大，电流表可能被烧坏
6．（2020·全国九年级专题练习）如图中L1、L2是不同规格的两个小灯泡，能测出通过L1的电流的电路是（）
A．B．C．D．
7．（2020·广西防城港市·九年级期中）如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（）
A．0.3A B．0.06A C．3.0A D．0.60A
8．（2020·广东九年级其他模拟）将两只不同规格的灯泡L1、L2接在如图所示的电路中，闭合开关S1、S2后，下列说法中正确的是
A．电流表测量干路电流B．L1与L2的亮度一定相同
C．通过L1和L2，的电流一定相等D．只断开S2，L1发光且亮度不变
9．（2020·重庆一中九年级月考）如图所示，电源电压不变，当闭合开关S1、S2时，电流表A1的示数是1.1A，A2的示数是0.8A；当只闭合开关S1时，电流表A2的示数是0.6A。
则下列说法正确（）
A．当闭合开关S1、S2时，只有L1、L2发光
B．当只闭合开关S1时，L1、L2、L3并联，电压表测的电源电压
C．当闭合开关S1、S2时，电流表A3的示数为0.5A，通过小灯泡L2的电流为0.2A
D．当闭合开关S1、S2、S3时，L1、L2并联，L3被短路，电压表也被短路
二、多选题
10．（2019·湖北孝感市·九年级月考）以下说法中，正确的是
A．电路中有电源，电路中就会有电流
B．电路短路时，用电器会被烧坏
C．手电筒电路中，自由电荷是从电源负极经灯丝流向正极
D．正、负电荷的定向移动都能形成电流
11．（2020·北京铁路二中九年级期中）实验课上，同学们连接了如图所示的甲、乙、丙三个电路，则下列说法正确的的是（）
A．甲图中，电流表的示数为通过三盏灯的电流之和
B．乙图中，电流表的示数为通过L1和L3电流之和
C．乙图中，电流表的示数为通过灯L1的电流
D．丙图中，电流表的示数为通过灯L1和L3电流之和
三、填空题
12．（2020·安徽淮南市·九年级月考）电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短，人体的安全电流为10mA，10mA ___________A。
13．（2020·广西南宁市·九年级期中）实验室常用的电流表通常有___________个接线柱，有___________个量程，图中电流表的示数为___________A。
14．（2020·江西九年级月考）用电流表测电流时，应将电流表______ (选填“串”或“并”)联在电路中，如图甲电路接通后电流表的读数如图乙所示，通过小灯的电流为______A。
15．（2021·高州市镇江第一中学九年级期中）如图所示，开关S闭合时，电流表A1测的是___________中的电流，电流表A2测的是通过___________的电流。
（均选填“L1”“L2”或“干路”）
16．（2020·安徽芜湖市·九年级期中）如图所示，要用电流表A接在AB间测量灯L的电流，应把电流表的“+”接线柱与_____相连接，把“﹣”接线柱与_____连接。
17．（2020·南京市金陵汇文学校九年级期中）如图所示的三个电路中，开关闭合后，会出现电源短路的是图______；电流表能正常读数的是图______。
交换电源正负极位置后电流表能正常工作的是图______。
（选填序号）
18．（2019·江西赣州市·九年级期中）如图所示的电路中，当开关S、S1、S2均闭合时，_____两个灯泡并联，此时电流表测的是灯泡_____中的电流。
19．（2020·广东九年级其他模拟）甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲同学的问题：_____________；
乙同学的问题：_____________；
丙同学的问题：_____________；
20．（2020·齐齐哈尔市第五十三中学校九年级月考）如图甲所示的电路，当开关S闭合后，两电流表的指针如图乙所示，其中电流表a测量的是通过______（填“L1”、“L2”或“L1和L2”）的电流，通过灯L2的电流为______A。
四、实验题
21．（2020·全国九年级专题练习）在“用电流表测电流”的实验中，小明设计了如图甲所示的电路进行实验。
(1)在连接电路时，开关应处于______状态，连接电路前电流表的指针如图乙所示，则应该进行的操作是______；
(2)已知电路中的电流约在0.4A左右，请你在图甲中用笔画线代替导线，将电路补充完整
．．．．．．．．．．．．．．．．；______ (3)若正确连接好电路后闭合开关，电流表的指针如图丙所示，则电路中的电流为______A。
参考答案1．B
2．B
3．D
4．A
5．C
6．C
7．B
8．D
9．C
10．CD
11．ACD
12．0.01
13．320.28
14．串0.3
15．干路L2
16．B A
17．甲乙丙
18．L1L2L2
19．电流表的正负接线柱接反了所选的量程太大所选的量程太小20．L10.9A
21．断开调零0.36。

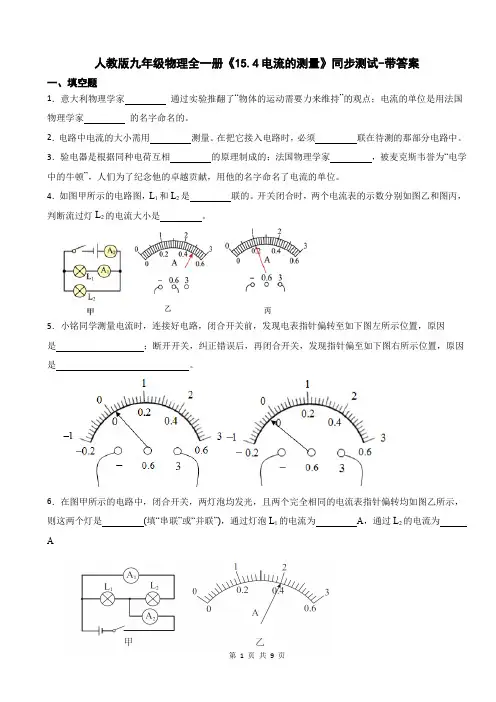

人教版九年级物理全一册《15.4电流的测量》同步测试-带答案
人教版九年级物理全一册《15.4电流的测量》同步测试-带答案一、填空题1．意大利物理学家通过实验推翻了“物体的运动需要力来维持”的观点；电流的单位是用法国物理学家的名字命名的。
2．电路中电流的大小需用测量。
在把它接入电路时，必须联在待测的那部分电路中。
3．验电器是根据同种电荷互相的原理制成的；法国物理学家，被麦克斯韦誉为“电学中的牛顿”，人们为了纪念他的卓越贡献，用他的名字命名了电流的单位。
4．如图甲所示的电路图，L1和L2是联的。
开关闭合时，两个电流表的示数分别如图乙和图丙，判断流过灯L2的电流大小是。
5．小铭同学测量电流时，连接好电路，闭合开关前，发现电表指针偏转至如下图左所示位置，原因是；断开开关，纠正错误后，再闭合开关，发现指针偏至如下图右所示位置，原因是。
6．在图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则这两个灯是(填“串联”或“并联”)，通过灯泡L1的电流为A，通过L2的电流为A7．如图所示，电源电压不变将开关S、S1都闭合，灯泡L1与L2正常发光，两灯是联，电流表测量电流，此时断开S1，电流表的示数（选填“变大”、“变小”或“不变”）。
二、单选题8．下列家用电器中，正常工作时电流约为5A的是（）A．空调B．节能灯C．电冰箱D．液晶电视9．图中，能直接测量通过灯L2电流的电路是（）A．B．C．D．10．一只普通照明白炽灯，工作时通过灯丝的电流大约是（）A．18mA B．180mA C．1. 8A D．18A11．如图所示，电流表A1测量的是（）A．电流表A1测量通过灯L1的电流B．电流表A2测量通过灯L2的电流C．电流表A3测量通过灯L1和L2的总电流D．电流表A1测量通过灯L1和L2的总电流12．以下电路中，电流表连接方法正确的是（）A．B．C．D．13．在如图所示的实物电路图中，闭合开关后，电流表测量的是（）A．通过小灯泡L1的电流B．通过小灯泡L2的电流C．通过小灯泡L1和L2的电流D．通过电源的电流14．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等15．把两种不同的金属片分别插入两个土豆中，制成“土豆电池”，接入如图所示的电路，闭合开关后，发光二极管发光，电流表有示数。
人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题(附答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，实验室用电流表的读数为（）A．0.5A B．0.45A C．2.2A D．2.5A2．如图所示，是某些学生实验时的情形，其中操作正确的是A．如图甲拉动物体测滑动摩擦力B．如图乙闭合开关测电路电流C．如图丙使用温度计测液体温度D．如图丁举着量筒读液体体积3．用电流表测某一电路中的电流，如选用0-0.6A量程测量，测得的电流为0.2A，如选用0-3A的量程，测得的电流为0.18A，那么该电路中的电流应为（）A．0.2A B．0.18AC．0.19A D．以上答案都不对4．如图所示电源电压恒定的电路中，闭合开关，下列说法正确的是（）A．电流表测总电流B．两灯泡是串联的C．开关只能控制L2D．若灯泡L2断路，则电流表示数保持不变5．能正确测量通过灯泡L2电流的是（）A．B．C．D．6．在如图所示电路中，有一个是电流表，另三个是灯泡，则（）A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表7．如图所示的电路中，用甲、乙两只电流表测量电路中的电流，以下说法中正确的是（）A．甲表测的是通过小灯泡L2的电流B．乙表测的是通过小灯泡L2的电流C．甲表与小灯泡L2并联D．甲表测的是干路中的电流8．普通家用的白炽灯正常发光时，通过灯丝的电流约为()A．20 A B．2 A C．0.2 A D．0.02 A9．在用电流表测量某段电路中的电流时，若用0～0.6A量程，测得的电流值为0.2A；若用0～3A量程，测得的电流值为0.18A，那么该电路中的电流的大小取（）A．0.2A B．0.18A C．0.19A D．无法确定10．如图所示是一些同学设计的用电流表测量通过灯泡L的电流的电路图，其中正确的是（）A．B．C．D．二、填空题11．如图电流表的读数是A；如果接线的是另一个量程，则读数是A，分度值是A｡12．如图所示的仪表：该表的名称为，使用时应将该表联在待测电路中，且使电流从该表的接线柱流入，若其所测电流约为1.0安，则应选的量程为．13．某电流表有两个量程，只知道大量程是0～9A，小量程刻度值未标明，甲乙两同学用此电流表先后两次读数为（均使用的大量程）．甲测得的电流值是A；乙测得的电流值是A；14．在实验室，小明发现了一个电流表有两个量程，大量程是0～9A，他先用大量程接入电路，指针位置如图（a），然后再改用小量程接入同一电路，指针指示如图（b），则电流表的小量程为A。
人教版九年级物理全一册《15.4电流的测量》同步测试题带答案
人教版九年级物理全一册《15.4电流的测量》同步测试题带答案一、单选题1．下列实物连接图与电路图一致的是（ ）A ．B ．C ．D ．2．如图是测量通过小灯泡电流的四个电路图，其中接法正确的是（ ）A ．B ．C ．D ．3．如图所示，甲、乙均为理想电表，当开关S 闭合后灯1L 、2L 都能发光，下列说法中正确的是（）A ．灯1L 、2L 是串联在电路中的B ．甲一定是电流表，乙一定是电压表C ．当2L 短路时1L 仍能发光D ．甲、乙可以都是电流表4．下列估测数据中，与实际情况最接近的是（）A．托起两个鸡蛋的力约为10N B．初中物理课本的长度约为16cmC．温水的温度约为40℃D．台灯的工作电流约为20A5．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L2的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流6．要想知道某段电路中通过的电流大小，可以用电流表来测量．如图，要用电流表测量通过L1的电流，下列电路图正确的是（）A．B．C．D．7．“估测”是物理学中常用的一种重要方法。
下面是某同学对日常生活中的一些物理量的估测，其中最符合实际的是（）A．手机正常工作的电流约为10AB．学校教室内的温度约为50℃C．一支新铅笔的质量约为100mgD．中学生立定跳远的跳跃距离约为2m8．如图所示，电流表能直接正确测出通过灯泡L2电流的是（）A．B．C．D．9．正在考试的你，对周围环境进行了估测，较为正确的是（）A．本场考物理，心情激动，心跳1次的时间约是0.1sB．考试课桌高度为100cmC．每盏电灯正常工作电流约为5AD．读完此题，心平气和，感觉此时体温大概是36.4℃10．如图所示是一个有两个量程的电流表接入电路的示意图，此时电流表所用的量程、每一小格代表电流数数值、指针所指的示数分别是A．0～0.6A、0.02A、0.43A B．0～3A、0.1A、2.3AC．0～0.6A、0.02A、0.46A D．0～3A、0.02A、2.3A二、填空题11．甲、乙两位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处．当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况，出现这两种问题的原因分别是：甲：；乙：．12．生活和实验中常常离不开基本仪器仪表的测量。
人教版九年级物理全一册《15.4电流的测量》同步练习题(有答案)
人教版九年级物理全一册《15.4电流的测量》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，下列说法正确的是（）A．L1、L2串联B．电流表测L1的电流C．电流表测L2的电流D．电流表测L1和L2的总电流2．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．电流表A1测L2的电流D．电流表A1测L1和L2的电流3．如图所示，下列说法中正确的是A．A1表测灯L2和L3的总电流B．A2表测灯L1的电流C．A3表测灯L2和L3的电流D．A3表测灯L2的电流4．如图所示的电路中，开关闭合后，要损坏电流表的是（ ）A ．B ．C ．D ．5．如图所示的电路，下列分析正确的是A ．只闭合1S 时，2L 发光、1L 不发光，2A 测2L 电流B ．只闭合2S 时，1L 发光、2L 不发光，1A 测1L 电流C ．闭合1S 、2S 时1L 、2L 并联，2A 测1L 电流D ．闭合1S 、2S 时1L 、2L 串联，1A 和2A 示数相等6．为了测量小灯泡1L 的电流，几位同学设计了如图所示的测量电路，正确的是（ ）A ．B ．C．D．7．在测量小灯泡电阻实验中，某电表的示数如图所示，其示数为（）A．1.4伏B．0.28伏C．1.4安D．0.28安8．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯L1与灯L2串联B．电流方向：从电流表经a流向开关C．开关只能控制灯L2D．电流表测灯L1的电流9．L1和L2是规格不同的两个灯泡，开关闭合后，电流表的示数是0.4A，则A．通过灯泡L1的电流是0.4A，通过灯泡L2的电流不是0.4AB．通过灯泡L2的电流是0.4A，通过灯泡L1的电流不是0.4AC．通过灯泡L1和灯泡L2的电流之和是0.4AD．通过灯泡L1和灯泡L2的电流相等，都是0.4A10．如图电路，闭合开关，电流表测量的是A．L1的电流B．L2的电流C．L3的电流D．干路的电流二、填空题11．如图所示，A1测的电流，A测的电流；若A1的示数是0.8A，A的示数是1.9A，则通过灯泡L2的电流I2= A．12．如图是某实验电路的一部分，某次测量表盘如图所示，电流表的示数为A，若通过导线ab电流为0.2A，若导线cd中的电流方向由d到c，则通过导线cd的电流大小是A或A。

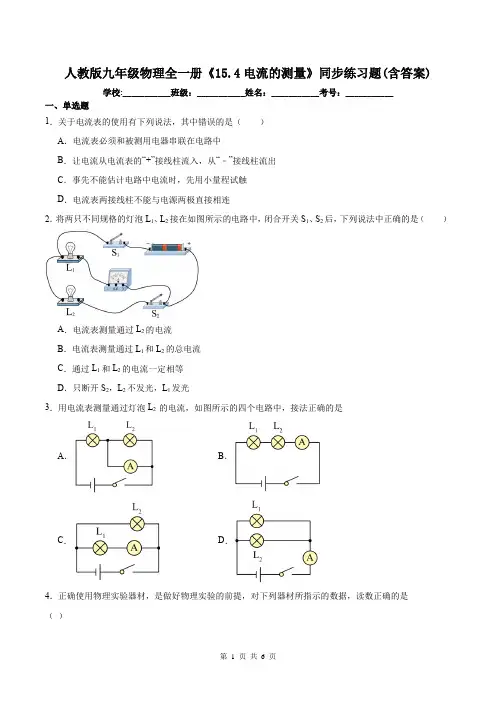

人教版九年级物理全一册《15.4电流的测量》同步练习题(含答案)
