数电四路抢答器课程设计报告
课题题目：四路智能抢答器一、课程设计目的本次课程设计主要是配合《模拟电子技术》和《数字电子技术》理论课程而设置的一门实践性课程，起到巩固所学知识，加强综合能力，培养电路设计能力，提高实验技术，启发创新思想的效果。
初始条件：二、二、初始条件本课程设计，要求用集成电路：74LSl48，74LS192,74LS175，74LS160,74LS00，74LS04，74LS20,74LS48,74LS32,555定时器和其它器件等，实现四路定时抢答功能。
三、要求完成的主要任务:1、可同时供4名选手（或代表队）参赛，其编号分别是1到4，各用一个抢答按钮，按钮的编号与选手的编号相对应。
给节目主持人设置一个控制开关，用来控制系统的清零(编号显示数码管灭灯)和抢答的开始。
2、抢答器具有数据锁存和显示的功能。
抢答开始后，若有选手按动抢答按钮，编号立即锁存，并数码管上显示选手的编号，同时扬声器给出声音提示；同时封锁输入电路，禁止其它选手抢答。
3、抢答器具有定时抢答的功能，且一次抢答的时间为10秒。
当主持人启动“开始”键后，要求定时器立即进行加计时，并用显示器显示。
4、参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作,显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止；如果定时抢答的时间已到，而没有选手抢答时，并封锁输入电路，禁止选手超时后抢答，定时显示器上显示0。
目录1功能介绍 (3)1.1主要功能介绍 (3)1.2扩展功能介绍 (3)2总体方案设计 (3)3单元模块设计 (4)3.1抢答器控制端电路功能介绍 (4)3.2定时时间电路 (5)3.3控制电路和报警电路 (5)3.4振荡电路 (6)4主要芯片介绍 (7)4.1优先编码器74LS148 (7)4.2计数器74LS192 (8)5四人抢答器仿真 (9)6系统调试 (9)7参考文献 (11)1功能介绍1.1主要功能介绍（1）抢答器最多可供4名选手参赛，编号为1~4号，各队分别用一个按钮（分别为J1、J2、J3、J5）控制，并设置一个系统清零和抢答控制开关J4,J7，该开关由主持人控制。
（2）抢答器具有数据锁存功能,并将锁存数据用LED数码管显示出来，直到主持人清零。
（3）开关J4作为清零及抢答控制开关（由主持人控制），当开关J4被按下时抢答电路清零，当开关J7松开后则允许抢答。
输入抢答信号由抢答按钮开关J1、J2、J3、J5实现。
（4）有抢答信号输入（开关J1、J2、J3、J5中的任意一个开关被按下）时，并显示出相对应的组别号码。
此时再按其他任何一个抢答器开关均无效，指示灯依旧“保持”第一个开关按下时所对应的状态不变。
设计要求1.2扩展功能介绍（1）抢答器具有定时抢答的功能，且一次抢答的时间为3秒。
当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示。
（2）参加选手在未开始抢答时按下抢答键，则犯规。
显示器上显示并闪烁选手的编号。
（3）参加选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。
（4）如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，封锁输入电路，禁止选手超时后抢答，时间显示器上显示并闪烁0。
2总体方案设计设计要求（1）主持人有开始键和复位键，按下开始键后才能开始抢答，否则犯规。
（2）用数码管显示，正常抢答后显示抢到的队号，如果犯规则闪烁显示队号。
（3）如果3秒内没有抢答，则说明该题超时作废，用0闪烁表示。
（4）复位键用于恢复犯规或超时状态如图1所示为总体方框图。
其工作原理为：接通电源后，主持人将开关拨到"清零"状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置;开始"状态，宣布"开始"抢答器工作。
定时器倒计时。
选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示。
当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。
如果再次抢答必须由主持人再次操作"清除"和"开始"状态开关。
图13单元模块设计3．1抢答器控制端电路功能介绍设计电路见图2所示。
电路选用优先编码器74LS148和锁存器74LS175来完成。
该电路主要完成两个功能：一是分辨出选手按键的先后，并锁存优先抢答者的编号，同时译码显示电路显示编号（显示电路采用七段数字数码显示管）；二是禁止其他选手按键，其按键操作无效。
工作过程：开关自上而下，分别是J1,J2,J3J4,J5，J5是控制清零端，当J5闭合（清零）时，计时模块74LS160的MR端和抢答模块74LS175的MR端都置1，使整个模块处于等待工作状态；当J5断开时，抢答器处于等待工作状态，当有选手将抢答按键按下时（如按下J2），74LS148的输出经74LS48译码器接到七段显示电路处于工作状态，4Q3Q2Q=010,经译码显示为“2”。
此外，MR＝1，使74LS148优先编码工作标志端（图中2号端）＝1，处于禁止状态，封锁其他按键的输入。
当按键松开即按下时，74LS148的此时由于仍为CTR＝1，使优先编码工作标志端为1，所以74LS148仍处于禁止状态，确保不会出二次按键时输入信号，保证了抢答者的优先性。
如有再次抢答需由主持人将J5开关重新置“清零”然后才可能进行。
图23．2定时时间电路功能介绍原理及设计：该部分主要由555定时器秒脉冲产生电路、十进制同步加法计数器74LS160、十进制减法计数器74LS192、74LS48译码电路和1个7段数码管即相关电路组成。
具体电路如图3所示。
一块74LS192实现减法计数，通过译码电路74LS48显示到数码管上，其时钟信号由时钟产生电路提供。
74192的预置数控制端实现预置数，当有人抢答时，停止计数并显示此时的倒计时时间；如果没有人抢答，且倒计时时间到时，输出低电平到时序控制电路，之后选手抢答无效。
图33．3控制电路和报警电路由555芯片构成多谐振荡电路,555的输出信号再经或门控制时序。
控制电路包括时序和报警两个电路,如图3所示。
控制电路需具有以下几个功能：主持人闭合开关,多路抢答器电路和计时电路进入正常状态;参赛者按键时,抢答电路和计时电路停止工作;抢答时间到,无人抢答,抢答电路和计时电路停止工作3.3.44振荡电路本系统需要产生频率为500KHZ的脉冲信号，用于触发器的CP信号，及频率为1HZ信号用于计时电路。
以上电路可用555定时器组成，也可用石英晶体组成的振荡器经过分频得到。
4主要芯片介绍4．1优先编码器74LS14874LS148为8线－3线优先编码器，表4.1.1为其真值表，表4.1.2为其功能表,图4.1.1为其管脚图。
976141512345V CC Y S Y EX I 3I 2I 1I 0Y 0(a )(b )74LS148管脚图表4.1.274LS1488线—3线二进制编码器真值表74LS148工作原理如下：该编码器有8个信号输入端，3个二进制码输出端。
此外，电路还设置了输入使能端EI ，输出使能端EO 和优先编码工作状态标志GS 。
当EI=0时，编码器工作；而当EI=1时，则不论8个输入端为何种状态，3个输出端均为高电平，且优先标志端和输出使能端均为高电平，编码器处于非工作状态。
这种情况被称为输入低电平有效，输出也为低电来有效的情况。
当EI 为0，且至少有一个输入端有编码请求信号（逻辑0）时，优先编码工作状态标志GS 为0。
表明编码器处于工作状态，否则为1。
由功能表可知，在8个输入端均无低电平输入信号和只有输入0端（优先级别最低位）有低电平输入时，A2A1A0均为111，出现了输入条件不同而输出代码相同的情况，这可由GS的状态加以区别，当GS＝1时，表示8个输入端均无低电平输入，此时A2A1A0=111为非编码输出；GS＝0时，A2A1A0=111表示响应输入0端为低电平时的输出代码（编码输出）。
EO只有在EI为0，且所有输入端都为1时，输出为0，它可与另一片同样器件的EI连接，以便组成更多输入端的优先编码器。
从功能表不难看出，输入优先级别的次为7，6，……，0。
输入有效信号为低电平，当某一输入端有低电平输入，且比它优先级别高的输入端无低电平输入时，输出端才输出相对应的输入端的代码。
例如5为0。
且优先级别比它高的输入6和输入7均为1时，输出代码为010，这就是优先编码器的工作原理4.3计数器74LS19274LS192具有下述功能：①异步清零：CR=1，Q3Q2Q1Q0=0000②异步置数：CR=0，LD=0，Q3Q2Q1Q0=D3D2D1D0③保持：CR=0，LD=1，CPU=CPD=1,Q3Q2Q1Q0保持原态④加计数：CR=0,LD=1，CPU=CP，CPD=1，Q3Q2Q1Q0按加法规律计数⑤减计数：CR=0,LD=1，CPU=1，CPD=CP，Q3Q2Q1Q0按减法规律计数74LS192是双时钟方式的十进制可逆计数器。
CPU为加计数时钟输入端，CPD为减计数时钟输入端。
LD为预置输入控制端，异步预置。
CR为复位输入端，高电平有效，异步清除。
CO为进位输出：1001状态后负脉冲输出BO为借位输出：0000状态后负脉冲输出。
图4.3.74LS192管脚引线图5四人抢答器仿真按照总体电路图在仿真软件proteus7.5上一一选择芯片并进行连接，然后启动开关观察。
下面，我们分两部分对设计出的电路进行proteus7.5仿真。
我们将各部分电路在proteus7.5上连接好后，为各个电阻和电容选取适当值，为各个开关设置好适当的键盘打开数值（例如，为某一开关设为1连接，则启动proteus7.5m仿真按钮后，在键盘上按1则此开关就由断开状态变为连接状态）然后打开proteus7.5的开关，即可根据显示器上显示的数字以及二极管的亮灭情况来判断电路设计是否成功。
6系统调试把上面所设计的单元电路连接起来可得到整机电路。
7.1抢答显示功能测试（图4）7.2清零功能测试（图5）7.3倒计时功能测试(图6)图4图5图67参考文献【1】阎石.数字电子电路.北京：高等教育出版社.2007【2】康华光.电子技术基础（数字部分）.北京：高等教育出版社.2000【3】任为民.数字电子电路学习和实验指导.北京：广播电视大学出版社.199210。
4路抢答器课程设计报告
4路抢答器课程设计报告课程设计报告：4路抢答器一、设计背景和目标抢答器是一种常见的教学装置，用于增强学生参与课堂互动和竞争的积极性。
为了提高现有抢答器的性能和功能，本次设计决定设计一款4路抢答器，以满足现代教育教学的需求。
本设计旨在通过增加抢答器的路数，提高课堂互动和竞争的效果，促进学生参与讨论和思考，培养学生的团队合作和竞争精神。
二、需求分析1.提高路数：既有的抢答器系统只能支持单一路数，不利于多个学生同时参与抢答活动，因此设计4路抢答器，以支持更多学生参与抢答。
2.精准识别：抢答器需要准确识别学生按下按钮的时间顺序，并显示该学生抢答的排名，以减少争议和纠纷。
3.考虑后续扩展：设计的抢答器具备一定的可扩展性，以满足未来可能增加的路数需求。
4.易于使用：抢答器的使用应简单方便，对教师和学生来说操作简单、直观。
三、系统设计1.硬件部分：抢答器由中控主机和多个答题器组成。
中控主机负责控制答题器的启动、暂停和排名显示，答题器则用于学生参与抢答。
中控主机需要具备多路输入和输出接口，以支持多个答题器的同时工作。
2.软件部分：中控主机需要具备按键扫描、计时、显示学生抢答排名等功能。
答题器则需要具备按键输入和与中控主机的通信功能。
四、应用场景本款4路抢答器适用于中小学课堂教学。
教师可以通过抢答器让学生在课堂上积极回答问题，增强学生对知识点的理解和记忆。
在团队竞赛中，抢答器也可以作为评分工具，用于记录团队的答题水平。
五、教学效果和可操作性评价1.教学效果：抢答器可以增强学生的参与度和互动性，培养学生的团队合作和竞争精神，促进学生思考和讨论，提高教学效果。
2.可操作性评价：抢答器的设计考虑到了简单方便的操作，教师和学生只需按下按钮即可完成相应操作，无需复杂的设置和操作过程，易于上手和使用。
六、结论本次设计的4路抢答器满足了现代教育教学的需求，提高了学生参与度和互动性。
通过抢答竞赛，可以培养学生的竞争意识和思考能力。
四位抢答器课程设计
四位抢答器课程设计一、课程目标知识目标：1. 学生能够理解四位抢答器的电路原理，掌握基本电子元件的功能及其在电路中的作用。
2. 学生能够描述四位抢答器的工作过程，解释其抢答功能的实现原理。
3. 学生能够运用所学知识分析并解决四位抢答器在实际应用中可能出现的问题。
技能目标：1. 学生能够独立完成四位抢答器的组装和调试，培养动手实践能力。
2. 学生能够运用逻辑思维和问题解决策略，对四位抢答器进行故障排查和维修。
3. 学生能够通过团队合作，共同完成四位抢答器的设计和优化，提高沟通与协作能力。
情感态度价值观目标：1. 学生能够对电子技术产生兴趣，激发学习热情，培养积极探索的精神。
2. 学生能够在实践中体验成功与失败，培养面对挫折的勇气和解决问题的信心。
3. 学生能够认识到团队协作的重要性，培养集体荣誉感和责任感。
课程性质：本课程为电子技术实践课程，注重培养学生的动手能力、逻辑思维能力和团队协作能力。
学生特点：六年级学生，具备一定的电子技术基础，好奇心强，喜欢动手实践，但注意力集中时间有限。
教学要求：教师需结合学生特点，采用启发式教学，引导学生主动探究，注重实践操作，提高学生的参与度和兴趣。
同时，关注学生的个体差异，给予不同层次的学生适当指导，确保课程目标的实现。
通过课程学习，使学生能够将所学知识应用于实际操作中，提高综合运用能力。
二、教学内容本课程教学内容主要包括以下几部分：1. 电子元件认识：介绍四位抢答器中所用到的电子元件，如按钮、LED灯、晶体管、继电器等，使学生了解各元件的作用和特点。
2. 电路原理分析：讲解四位抢答器的电路原理，包括基本电路图、触发电路、锁存电路和译码显示电路等，帮助学生掌握抢答器的工作原理。
3. 组装与调试：指导学生进行四位抢答器的组装，学习焊接技术，学会使用万用表等调试工具，进行电路调试，确保抢答器的正常工作。
4. 故障排查与维修：教授学生如何分析四位抢答器可能出现的故障，掌握排查故障的方法，学会简单的维修技巧。
四路抢答器课程设计报告
1 设计任务描述1设计题目四路抢答器的设计1.1设计要求1.1 设计目的（1）掌握四路抢答器的构成、原理与设计方法；（2）熟悉集成电路的使用方法。
1.2 基本要求（1）要求实现ABCD四路抢答器的设计——每组都具有独立的抢答按键，要求某路抢答后，其余三路抢答无效；（2）某路抢答信号到达后，指示该路已抢答的独立灯光发光，发出提示音，并用数码管显示抢答的组号（以ABCD表示）；（3）裁判桌上的公共通道号显示（以ABCD表示）；（4）抢答时间的定时与报警，具体实现可自拟。
1.3 发挥部分( 1 )抢答次数显示；（2）选手分数计数显示。
2设计思路竞赛抢答器的设计思路即为有多个信号输入端，但是当有其中任何一个信号输入时，运行电路将所存电路，直至总控制开关闭合为之。
本设计题目为智能四路竞赛抢答器，使其能方便的实现优先抢答，本组抢答后，各组独立的灯光显示，同时发挥部分设计了抢答定时电路。
抢答器具有锁存、定时、显示功能。
即当抢答开始后，选手抢答按动按钮，锁存器锁存相应的选手编码，同时用LED数码管把选手的编码显示出来，并且开始抢答时间的倒计时，同时用LED数码管把选手的所剩抢答时间显示出来。
抢答时间可设定（０～１５秒）。
接通电源后，主持人将开关拨到“清除”状态，抢答器处于禁止状态，编号显示器灭灯，定时器显示设定时间；主持人将开关置“开始”状态，宣布“开始”抢答器工作。
定时器倒计时提示。
选手在定时时间内抢答时，抢答器完成：优先判断、编号锁存、编号显示、扬声器提示。
当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示剩余时间。
如果再次抢答必须由主持人再次操作“清除”和“开始”状态开关。
据要求，则设计思路如下：由主持人控制四组抢答，当一人按下抢答按钮后，将会有灯光显示，单独显示器显示组别并发出提示音。
同一时刻优先编码电路将抢答信号锁存，其他人抢答失效，再通过译码显示将抢答认的组别显示出来。
由主持人控制抢答时间，抢答时间设为１５秒。
数字四路抢答器设计报告
数字四路抢答器设计报告一、设计目的1．学习数字电路中各种集成芯片和D触发器、CP时钟脉冲源等单元电路的综合运用；2．熟悉带有计时功能的数字四路抢答器的工作原理；3．了解简单数字系统的设计、调试及故障排除方法。
二、功能实现1．抢答器可容纳四组队员参赛，具有1抢答优先权。
每组设置一个按钮，供抢答使用。
2．抢答器具有第一信号鉴别和锁定功能，使除第一抢答者外的其他抢答无效。
3．设置一个主持人复位按钮，对抢答过程实现清除和开始状态控制。
4．主持人复位后开始抢答，第一位号鉴别所存电路得到信号后，指示灯显示抢答组别，同时扬声器发出音响。
5．设置一个计时电路，对应于抢答过程的四个进程：20s的抢答计时，抢答计时结束，40s 的答题计时，答题计时结束。
主持人通过操作该单元电路的复位开关实现对抢答过程中不同进程的控制。
6．设置4个LED指示灯显示抢答过程当前所在进程。
三、总体设计框图四、设计原理该数字四路抢答器设计电路主要由四部分组成：数字抢答电路、译码显示电路、可预置时间的定时电路以及报警电路。
其中，数字抢答电路包括了编码电路和锁存电路，实现对信号的编码和所存功能，防止二次抢答的问题；译码显示电路将首次抢答的选手编号直观地显示出来；在定时电路中，主持人可通过时间预设开关预设抢答时间和答题时间，且系统将完成自动计时；报警电路则起到声报警功能，当在规定的时间内实现有人按下抢答开关时，系统中的蜂鸣器将发出警报声，提示主持人已有人抢答，实现报警功能。
接通电源后，将开关拨到“清除”状态，抢答器处于禁止状态，编号显示器不亮；将开关置于“开始”状态且将计时部分置于“20s抢答计时”进程，抢答器开始工作。
在0～20s 时间内如果没有人抢答，则视为弃权；如果有人按键，则抢答器完成优先判断、编号锁存、编号显示和蜂鸣发音四项功能。
抢答结束后，主持人通过操作复位开关，继续进入“40s答题计时”阶段，完成40s的答题过程。
当一轮抢答结束后，如果再次抢答，主持人必须再次操作“清除”和“开始”状态开关进入下一轮抢答。

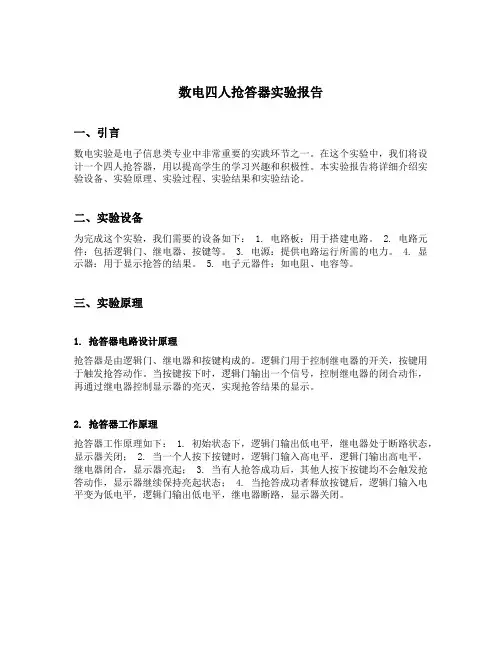

数电四人抢答器实验报告
数电四人抢答器实验报告一、引言数电实验是电子信息类专业中非常重要的实践环节之一。
在这个实验中，我们将设计一个四人抢答器，用以提高学生的学习兴趣和积极性。
本实验报告将详细介绍实验设备、实验原理、实验过程、实验结果和实验结论。
二、实验设备为完成这个实验，我们需要的设备如下： 1. 电路板：用于搭建电路。
2. 电路元件：包括逻辑门、继电器、按键等。
3. 电源：提供电路运行所需的电力。
4. 显示器：用于显示抢答的结果。
5. 电子元器件：如电阻、电容等。
三、实验原理1. 抢答器电路设计原理抢答器是由逻辑门、继电器和按键构成的。
逻辑门用于控制继电器的开关，按键用于触发抢答动作。
当按键按下时，逻辑门输出一个信号，控制继电器的闭合动作，再通过继电器控制显示器的亮灭，实现抢答结果的显示。
2. 抢答器工作原理抢答器工作原理如下： 1. 初始状态下，逻辑门输出低电平，继电器处于断路状态，显示器关闭； 2. 当一个人按下按键时，逻辑门输入高电平，逻辑门输出高电平，继电器闭合，显示器亮起； 3. 当有人抢答成功后，其他人按下按键均不会触发抢答动作，显示器继续保持亮起状态； 4. 当抢答成功者释放按键后，逻辑门输入电平变为低电平，逻辑门输出低电平，继电器断路，显示器关闭。
四、实验过程1. 硬件搭建根据实验原理，我们开始搭建实验所需的电路。
首先，我们在电路板上连接逻辑门、继电器和按键。
此外，还需要连接电源和显示器。
2. 电路测试在搭建完电路后，我们进行了电路测试。
通过按下按键，观察继电器和显示器的状态变化，验证电路的正确性。
如果测试结果不符合预期，我们会检查电路连接和元件的质量，确保没有问题。
3. 实验操作完成电路测试后，我们开始进行实验操作。
实验操作包括以下步骤： 1. 将抢答器电路连接到计算机，并打开电源； 2. 按下按键，观察显示器的状态变化； 3. 释放按键，再次观察显示器的状态变化； 4. 复位电路，准备下一轮实验。
四路抢答器课程设计报告
一、设计要求用组合逻辑器件CD4511构成四路抢答器。
CD4511实现优先抢答的锁存、译码输出驱动LED ，数码管显示先抢答者的号码，同时四路抢答器发出响声，主持人通过“复位”按钮清除LED数码管的显示和停止响声。
CD4511是具有锁存功能的BCD码4—7线译码区动器。
CD4511能将输入的二一十进制码(8421BCD码)译成七段码(a～g)，驱动共阴极LED数码管。
它是16脚双列直插式CMOS的集成器件，引脚排列如图1所示。
其各引脚功能如下：●U∞、Uss分别是正、负电源端，电源电压范围是3～18V。
●A、B、C、D是8421BCD码输入端。
A 是低位，D是高位。
i圈1cD4511的管脚排列圈：●a～g是七段译码输出，高电平有效。
●LT是灯测试端。
当LT=0时，无论其他输入端状态如何，此时a～g全为1，LED所有段全亮。
可利用此来检查数码管的好坏。
●BI是消隐控制端。
当Bl=O，且LT=1时，a～g全为0，数码管不亮。
●LE是锁存控制端。
当LE=0时选通，LE=1 时锁存。
时钟脉冲产生电路二、设计目的抢答器对于我们来说都不陌生，它应用于很多竞赛场合，是参赛者用来抢答的工具，真正实现先抢先答，让最先抢到的选手来回答问题。
依靠抢答器来断定抢答的先后，更好地实现公平公正的原则。
本系统可以供四名选手进行抢答，主持人使能抢答器工作后，当第一个选手按下按键时，相应的指示灯亮和蜂鸣器响，同时锁住抢答器，即其他选手按下按键不起作用，从而实现先抢先答的功能，直到主持人重新复位后方可抢答。
使用中小型集成电路和门电路设计四人抢答器。
功能：•可同时供4名选手参加比赛，各用一个抢答按钮，按钮编号和选手的编号相对应；•用发光二极管显示第一抢答者对应的指示灯亮；并使其余抢答开关不起作用；•主持人用一个控制开关，用来控制抢答器的清零和抢答开始；•使用555定时器产生一个1KHz的周期信号作为时钟信号。
三，电路设计方案a,无人抢答时所有的输出为零b按下抢答按钮c触发器翻转d显示电路：LED发光e报警电路：蜂鸣器发声f脉冲封锁以实现优先判决g主持人控制开关控制电路四、电路原理图及单元电路设计及参数计算(A)选手按键设计如图1(B)LED显示如图2CD4511是一个用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器，特点如下：具有BCD转换、消隐和锁存控制、七段译码及驱1. CD4511的引脚CD4511具有锁存、译码、消隐功能，通常以反相器作输出级，通常用以驱动LED。
数字电路课程设计—四路抢答器
数字电路课程设计—四路抢答器数字逻辑课程设计报告——数字抢答器学院名称：通信与信息工程工程学院学生姓名：专业名称：信息工程班级：信息工程实习时间：2012年6月18 日——2012年6月29 日课程设计报告一．课程设计题目：四路数字抢答器二．任务和要求：设计一个数字式抢答器，具体要求如下：1．要求至少控制四人抢答，允许抢答时间为10秒，输入抢答信号实在“抢答开始”命令后的规定时间内，显示抢先抢答者的序号，绿灯亮。
2．在“抢答开始”命令前抢答者，显示违规抢答者的序号；红灯亮。
3．选做：在“抢答开始”命令发出后，超过规定的时间无人抢答，显示无用字符（可自行确定）。
4．选做：不仅能显示抢答者的序号并且能显示抢答次序。
三．总体方案的选择方案一：其工作原理为：接通电源后，主持人将开关拨接地，抢答器处于禁止状态，组号显示器显示“0”，定时器显示时间(0秒)；若有队员在此时抢答，则表示犯规，违规报警电路的红灯亮，并显示其组号；由于锁存电路的原因，只记录下第一组的组号。
在主持人读完题目后，将开关接上电源，宣布"开始"抢答，定时器开始计时，选手在10秒内抢答时，抢答器完成：优先判断、编号锁存、编号显示、绿灯提示。
当一轮抢答之后，定时器停止、禁止二次抢答、定时器显示经过的时间。
如果再次抢答必须由主持人再次操作“清零”和“开始”状态开关。
方案二：脉冲电路计 时 电 路译 码 电 路译 码 显 示控制 电路主持人开 关违规报 警电路译码显示译码电路锁存电路优先编 码电路抢答按钮方案二与方案一的原理大致相同，区别在于方案二是“先锁后编”，后者是“先编后锁”：方案一的实现要用148优先编码器 ，实际中其7IN 管脚的控制却比较复杂，还要设法控制75的使能端；方案二则直接将抢答信号作为75锁存器的输入信号，再使用或非门来实现编码，且其只受锁存电路的控制，所以只需控制好75 的使能端即可。
故采用方案二。
四．单元电路的设计 1.脉冲电路：由555电路提供CP 脉冲信号脉冲电路计 时 电 路译 码 电 路译 码 显 示控制 电路主持人开 关违规报 警电路译码显示译码电路选手号转换电路锁存电路抢答按钮2.抢答锁存电路：在这一部分，最主要的是锁存电路，锁存电路主要由7475来实现，当74LS75的4，13号管角的信号为“0”时，它将保持原来的状态：74LS75真值表：D C Q1 1 10 1 0X 0 Qn74LS75的管脚图为：747514131211109123456715VccD 0Q 0D 1Q 3100-12281613E 2-3D 2D 3输入输出E D LH H H L XQ Q H L LH7475功能表保持当有一组队员按下开关后（高电平有效），Q1,Q2,Q3,Q4中有一个信号 为1，则它们四个通过与非门后的信号为1，在通过非门后，它变为0， 接入G12,G34,7475实现锁存功能，保持状态不变。
四路抢答器课程设计
四路抢答器课程设计一、课程目标知识目标：1. 学生理解并掌握四路抢答器的基本工作原理；2. 学生能够描述四路抢答器的电路组成及其功能；3. 学生掌握数字电路中基本逻辑门的使用，并了解其在抢答器中的应用。
技能目标：1. 学生能够独立完成四路抢答器的电路搭建；2. 学生能够通过实际操作，解决抢答器电路中出现的问题；3. 学生能够运用所学知识，设计简单的数字电路。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，提高学习主动性和积极性；2. 学生在团队合作中，学会相互尊重、沟通与协作；3. 学生在课程学习过程中，树立正确的价值观，认识到科技发展对国家和社会的重要性。
课程性质：本课程属于电子技术领域，结合物理知识与实际操作，提高学生的动手能力和解决问题的能力。
学生特点：初三学生，具备一定的物理知识和动手能力，对电子技术有一定的好奇心。
教学要求：结合学生特点，注重理论与实践相结合，鼓励学生动手实践，提高学生的创新意识和团队协作能力。
通过课程目标的分解，将预期学习成果具体化，便于后续教学设计和评估。
二、教学内容1. 数字电路基础知识- 逻辑门原理及种类（与门、或门、非门等）- 四路抢答器电路原理2. 四路抢答器电路组成- 抢答信号发生器- 逻辑判断电路- 锁定电路- 指示灯电路3. 电路搭建与调试- 数字电路元件的识别与使用- 四路抢答器电路搭建方法- 电路调试技巧及故障排查4. 教学大纲- 第一章：数字电路基础知识（1课时）- 第二章：四路抢答器电路组成（1课时）- 第三章：电路搭建与调试（2课时）5. 教材关联- 《电子技术基础》第四章：数字电路基础- 《电子技术基础》第五章：数字电路应用实例教学内容安排和进度：第一周：数字电路基础知识学习，了解逻辑门原理及种类；第二周：学习四路抢答器电路组成，分析各部分功能；第三周：动手搭建四路抢答器电路，进行调试与故障排查；第四周：巩固所学知识，开展小组合作，设计并展示创新性数字电路作品。
设计四路抢答器课程设计
设计四路抢答器课程设计一、课程目标知识目标：1. 让学生掌握四路抢答器的电路原理，理解并能够描述其工作过程。
2. 使学生了解抢答器中各个电子元件的功能和作用，如按钮、晶体管、继电器等。
3. 让学生掌握数字电路的基本知识，能够运用逻辑门设计简单的数字电路。
技能目标：1. 培养学生动手操作能力，能够独立完成四路抢答器的搭建和调试。
2. 提高学生的问题解决能力，能够分析并排除抢答器故障。
3. 培养学生的团队协作能力，通过小组合作完成抢答器的设计和制作。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其创新意识和探索精神。
2. 培养学生严谨的科学态度，注重实践操作的安全性和准确性。
3. 增强学生的竞争意识，培养良好的比赛道德和团队精神。
课程性质：本课程为电子技术实践课程，结合理论教学，注重培养学生的动手能力和实际操作技能。
学生特点：本课程面向初中生，学生对电子技术有一定的基础，好奇心强，喜欢动手操作。
教学要求：教师需提供详细的电路原理讲解，指导学生动手实践，注重培养学生的实际操作能力和问题解决能力。
在教学过程中，关注学生的个体差异，给予个性化指导。
通过课程学习，使学生能够将所学知识应用于实际项目中，提高其综合素养。
二、教学内容1. 电路基础知识回顾：包括电路的组成部分、电路图的识别、基本电路类型等，关联教材第二章内容。
2. 四路抢答器电路原理：详细讲解抢答器的电路构成、工作原理及各部分功能，关联教材第四章第三节。
- 按钮开关的作用与使用方法- 晶体管放大电路的原理- 继电器的工作原理及其在抢答器中的应用3. 数字电路基础：介绍与门、非门、或门等基本逻辑门的功能和应用，关联教材第五章内容。
4. 抢答器设计与制作：- 设计抢答器电路图，明确各元件连接方式- 动手搭建和调试抢答器，关联教材实验操作部分- 故障分析与排除，提高问题解决能力5. 抢答器应用与拓展：探讨抢答器在实际生活中的应用，如知识竞赛等，激发学生创新思维。
4路抢答器课程设计报告
4路抢答器设计报告目录一．设计任务和要求11.1设计目的11.2设计任务21.3设计要求2二．设计的方案的选择与论证2三．电路设计计算与分析33.1锁存电路的设计33.2编码器电路的设计43.3译码器电路和数码管显示电路的设计53.4倒计时电路的设计73.5时钟电路的设计93.5整体电路（具体清晰电路请详见附件）9四．总结及心得10五．附录12六．参考资料12一．设计任务和要求1.1设计目的（1）掌握数字抢答器的设计方法。
（2）学会安装与调试由分立器件与集成电路组成的多级电子电路小系统。
1.2设计任务设计四路抢答器，具体要求如下：（1）主持人按动启动按钮，抢答开始，同时开始10秒的倒计时；（2）四名抢答选手编号分别为1-4，各自控制一个按钮进行抢答，有人按下时，扬声器给出声音提示，倒计时电路停止计时，同时显示抢答选手的,。
（3）选用7段LED做显示器。
1.3设计要求（1）合理的设计硬件电路，说明工作原理及设计过程，画出相关的电路原理图（运用Multisim电路仿真软件）；（2）选择常用的电器元件（说明电器元件选择的过程和依据）；（3）对电路进行局部或整体仿真分析；（4）按照规要求，按时提交课程设计报告（打印或手写），并完成相应答辩。
二．设计的方案的选择与论证抢答电路：使用74ls175作为锁存电路，当有人抢答时，利用锁存器的输出信号号将时钟脉冲置零，74ls175立即被锁存，同时蜂鸣器鸣叫，这时抢答无效，使用74ls148作为编码器，对输入的型号进行编码，输出4位的BCD码，再将这四位的BCD码输入共阳极数码管里显示出抢答者的编号。
主持人电路：；利用74ls190计数器作为倒计时的芯片，当主持人按下抢答按钮时，74ls190被置九，同时将显示上次抢到题目的选手编号的数码管清零，并开始倒计时，，并通过74ls47编码器将记时时间进行编码，并送到7段共阳极数码管，显示此时的时间。
假如在9秒有人抢答，则计数器停止倒计时，将锁存器锁存，禁止选手抢答，蜂鸣器鸣叫。
